土工标准击实试验实施细则

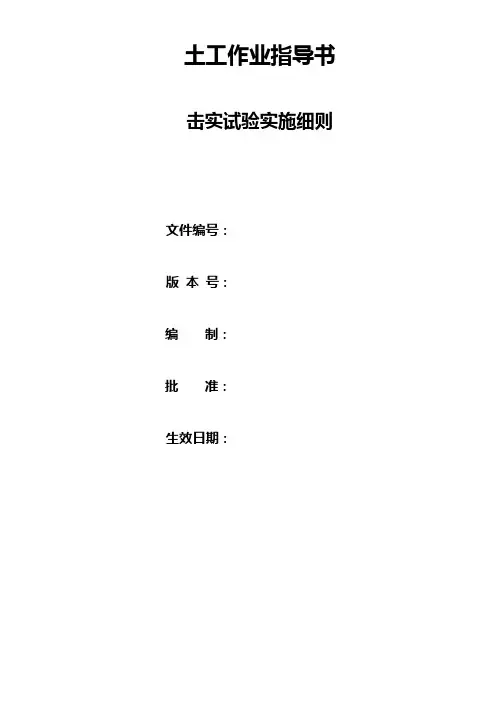

土工作业指导书击实试验实施细则文件编号：版本号：编制：批准：生效日期：击实试验实施细则1. 目的为了规范标准固结试验中的各个环节，特制定本细则。

2. 适用范围本试验分轻型击实和重型击实。

轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径不大于20mm的土。

采用三层击实时，最大粒径不大于40mm。

3. 引用文件GB/T50123-1999 土工试验方法标准。

4. 检测设备本试验所用的主要仪器设备，应符合下列规定：a、击实仪的击实筒和击锤尺寸应符合下表规定：b、天平：称量200g，最小分度值，0.01g。

c、台秤：称量10kg，最小分度值5g。

d、标准筛：孔径为20mm、40mm和5mm。

e、试样推出器：宜用螺旋式千斤顶颧液压式千斤顶，如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。

5．操作步骤进行：5．1试样的制备：5．1．1干法试样制备：a ．用四分法取代表性土样20kg （重型为50kg ），风干碾碎，过5mm （重型过20mm 或40mm ）筛，将筛下土样拌匀，并测定土样的风干含水率。

根据土的塑限预估最优含水率，并制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。

注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。

b ．湿法制备试样按下列步骤进行：取天然含水率的代表性土样20kg （重型为50kg ），碾碎，过5mm 筛（重型过20mm 或40mm ），将筛下土样拌匀，并测定土样的天然含水率。

根据土样的塑限预估最优含水率，并选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。

5．2击实试验应按下列步骤进行：a ．将击实仪平稳置于刚性基础上，击实筒与底座联接好，安装好护筒，在击实筒内壁均匀涂一薄层润滑油。

称取一定量试样，倒入击实筒内，分层击实，轻型击实试样为2～5kg ，分3层，每层25击；重型击实试样为4～10kg ，分5层，每层56击，若分3层，每层94击。

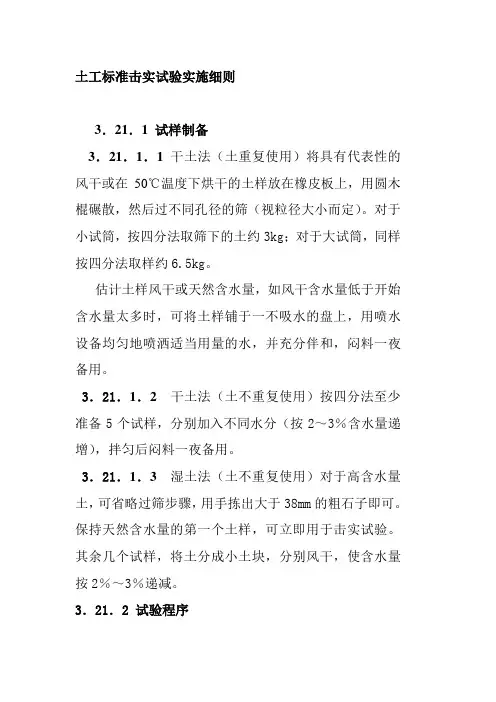

土工标准击实试验实施细则3．21．1 试样制备3．21．1．1 干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛（视粒径大小而定）。

对于小试筒，按四分法取筛下的土约3kg；对于大试筒，同样按四分法取样约6.5kg。

估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分伴和，闷料一夜备用。

3．21．1．2干土法（土不重复使用）按四分法至少准备5个试样，分别加入不同水分（按2～3％含水量递增），拌匀后闷料一夜备用。

3．21．1．3 湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣出大于38mm的粗石子即可。

保持天然含水量的第一个土样，可立即用于击实试验。

其余几个试样，将土分成小土块，分别风干，使含水量按2％～3％递减。

3．21．2 试验程序根据工程要求选择轻型或重型试验方法。

根据土的性质（含易击碎风化石数量多少，含水量高低）选用干土法（土重复或不重复使用）或湿土法。

将击实筒放在坚硬的地面上，取制备好的土样分3～5次倒入筒内。

小筒按三层法时，每次约800～900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法时，每次约400～500g（其量应使击实后的试样等于或略高于筒高的1/5）。

对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样约900g（细粒土）～1100g （粗粒土）；按三层法时，每层需试样1700g左右。

整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面，第一层击实完后，将试样层面“拉毛”，然后再装入套筒，重复上述方法进行其余各层土的击实，试样不应高出筒顶面6mm。

用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，拆除底板，擦净筒外壁，称量，准确至1g。

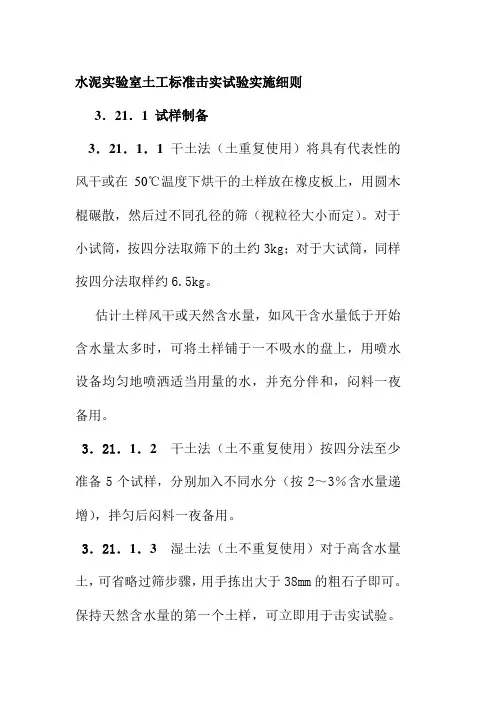

水泥实验室土工标准击实试验实施细则3．21．1 试样制备3．21．1．1 干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛（视粒径大小而定）。

对于小试筒，按四分法取筛下的土约3kg；对于大试筒，同样按四分法取样约6.5kg。

估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分伴和，闷料一夜备用。

3．21．1．2干土法（土不重复使用）按四分法至少准备5个试样，分别加入不同水分（按2～3％含水量递增），拌匀后闷料一夜备用。

3．21．1．3 湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣出大于38mm的粗石子即可。

保持天然含水量的第一个土样，可立即用于击实试验。

其余几个试样，将土分成小土块，分别风干，使含水量按2％～3％递减。

3．21．2 试验程序根据工程要求选择轻型或重型试验方法。

根据土的性质（含易击碎风化石数量多少，含水量高低）选用干土法（土重复或不重复使用）或湿土法。

将击实筒放在坚硬的地面上，取制备好的土样分3～5次倒入筒内。

小筒按三层法时，每次约800～900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法时，每次约400～500g（其量应使击实后的试样等于或略高于筒高的1/5）。

对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样约900g（细粒土）～1100g （粗粒土）；按三层法时，每层需试样1700g左右。

整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面，第一层击实完后，将试样层面“拉毛”，然后再装入套筒，重复上述方法进行其余各层土的击实，试样不应高出筒顶面6mm。

用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，拆除底板，擦净筒外壁，称量，准确至1g。

土工击实试验方法1.试验样品的制备：首先从野外或实验室采集土样，并按照一定比例与水混合均匀，然后通过手工或机械设备将土样压入模具，制备成所需形状和尺寸的试样。

2.试验设备的准备：准备好静压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。

3.试验步骤：(1)调整初始状态：将初始状态的土样放入静压器中，施加一定静压力，使土样达到一定的初次固结状态。

(2)施加外力：通过增加静压器中的压力，使土样继续受到外力作用，进一步击实。

(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。

(4)继续增加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。

4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，进而评价土壤的击实特性。

1.试验样品的制备：同样的，需要采集土样，并按照一定比例与水混合均匀，然后将土样压入模具，制备成所需形状和尺寸的试样。

2.试验设备的准备：准备好动压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。

3.试验步骤：(1)调整初始状态：将初始状态的土样放入动压器中，并设定一定的动压力和动压频率，使土样开始受到外力作用。

(2)施加外力：通过动压器施加周期性的外力，使土样受到连续的冲击和振动，进一步击实。

(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。

(4)继续施加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。

4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，从而评价土壤的击实特性。

总之，土工击实试验是一种常用的用来研究土壤工程特性的试验方法。

通过静压击实试验和动压击实试验，可以获得土壤的击实特性参数，为土壤的设计和施工提供科学依据，从而确保土壤工程的稳定性和安全性。

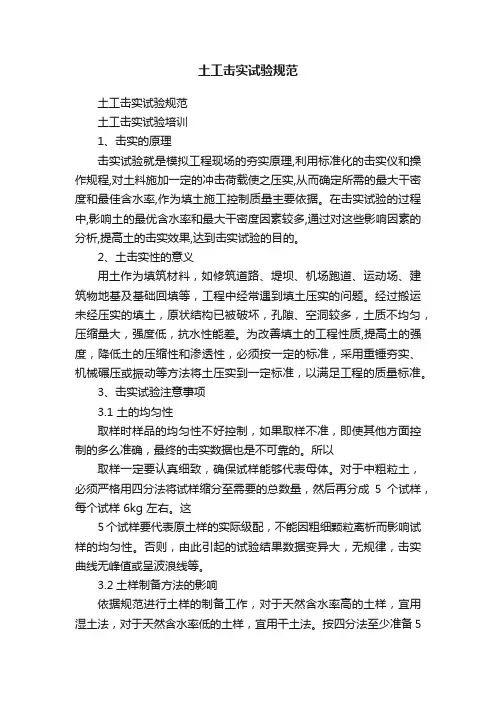

土工击实试验规范土工击实试验规范土工击实试验培训1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。

在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。

2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。

经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。

为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。

3、击实试验注意事项3.1 土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。

所以取样一定要认真细致，确保试样能够代表母体。

对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样 6kg 左右。

这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。

否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。

3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。

按四分法至少准备5个试样，按2%,3%含水率递增(递减)，拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。

实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。

通过大量反复试验，得出下列规律:在室温为24?,28?时，实际加水量比理论加水量多0.5%,0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内;室温为28?,35?时，实际加水量比理论加水量多1.0%,1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。

土工标准击实试验击实试验是用扰动样做的试验，在工程上运用于控制填土地基及夯实效果，提供粘性土的最大干密度和最优含水量。

根据设计要求确定轻型击实和重型击实两种，轻型击实适用于粒径<5mm的粘性土，重型击实适用于粒径<20mm粘性土采用三层击实时，最大粒径<40mm。

要准备：1）天平：称重200g、0.01g；2）台秤：称重10kg、5g；3）标准筛：孔径20mm、40mm和5mm；4）试样推土器：宜用螺旋式千斤顶或液压式千斤顶如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。

备土量>20kg（2200g×6（>50kg重型5300g×6），风干过筛5mm（重型过20mm或40mm）将筛下土拌均匀（四分法）取代表性试样测定风干土含水量、塑性指数（Ip）。

根据塑限（Wp）预估最优含水量，并制备5个不同含水量的一组试样，例：假定Wp=20%，备16%、18%、20%、22%、24%，但Ip>20%，则应按15%、18%、20%、22%、25%；根据试验所需要的土量与含水量，制备试样所需的加水量按下式计算：mω=(m0/(1+0.01ω))×0.01(ω1-ω0) 式中mω——制备样所需要的含水量（g）；m0——湿土（或风干土）质量（g）；ω0——湿土（或风干土）质量（%）；ω1——制样要求的含水量（%），例：Wp=20%，风干含水量=4.2%,要制ω=16%，轻型击实，击实筒容积947.4立方厘米。

求预加含水量？mω=(2200/（1+0.01×4.2))×0.01(16-4.2)=249.1(g)，五个点一组这是其中一个点的加水量。

备好样用手捏一下，中间点是否捏的最紧，有时塑限不一定准，能有一点捏的最紧，试验结束就有最有点出现，否则要调整加水量，静止一昼夜，备样是击实试验结果好坏的重要一环，备不好样直接影响试验结果峰值不明显。

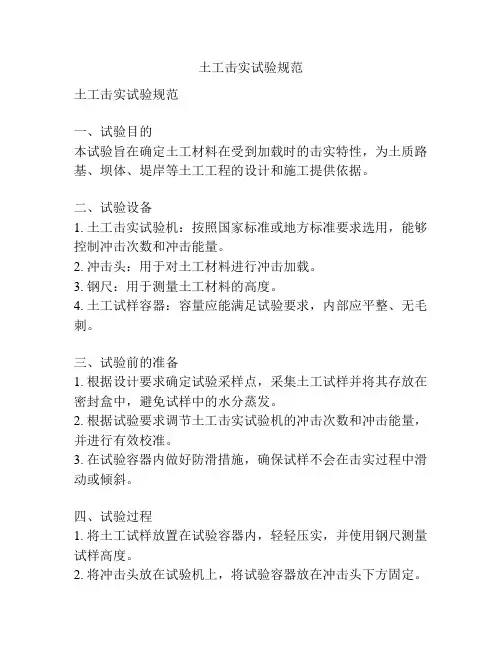

土工击实试验规范土工击实试验规范一、试验目的本试验旨在确定土工材料在受到加载时的击实特性，为土质路基、坝体、堤岸等土工工程的设计和施工提供依据。

二、试验设备1. 土工击实试验机：按照国家标准或地方标准要求选用，能够控制冲击次数和冲击能量。

2. 冲击头：用于对土工材料进行冲击加载。

3. 钢尺：用于测量土工材料的高度。

4. 土工试样容器：容量应能满足试验要求，内部应平整、无毛刺。

三、试验前的准备1. 根据设计要求确定试验采样点，采集土工试样并将其存放在密封盒中，避免试样中的水分蒸发。

2. 根据试验要求调节土工击实试验机的冲击次数和冲击能量，并进行有效校准。

3. 在试验容器内做好防滑措施，确保试样不会在击实过程中滑动或倾斜。

四、试验过程1. 将土工试样放置在试验容器内，轻轻压实，并使用钢尺测量试样高度。

2. 将冲击头放在试验机上，将试验容器放在冲击头下方固定。

3. 开始冲击试验，根据设定的冲击次数和冲击能量进行击实。

4. 每经过一定次数的冲击，停止试验并测量试样的高度，记录下来。

5. 继续进行冲击试验，直至满足设计要求或达到设定的最大冲击次数。

6. 完成试验后，将试样取出，进行必要的物理性质和力学性质的测试。

五、试验结果的评定1. 根据设计要求，评定试样在不同冲击次数下的击实程度。

2. 根据试验结果确定土工材料的击实特性参数，如击实指数、冲击指数等。

六、试验注意事项1. 试验过程中应注意安全，避免人员受伤。

2. 试验前应保证试验设备和试样的准备工作完备和准确。

3. 试验时应严格按照设定的冲击次数和冲击能量进行，不得随意更改。

4. 在试验过程中，应注意观察试样的状态，如发生倾斜、滑动等情况，应立即停止试验并重新调整试样。

5. 试验后应对试样进行必要的测试和分析，评价其击实特性。

6. 试验后应对试验设备进行清洁，确保下次使用时的准确性。

七、试验报告1. 试验报告应包括试验设备、试样情况、试验参数设置、试验结果等内容。

土工标准击实试验实施细则1．1 试样制备1．1．1 干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛（视粒径大小而定）。

对于小试筒，按四分法取筛下的土约3kg；对于大试筒，同样按四分法取样约6.5kg。

估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分伴和，闷料一夜备用。

1．1．2干土法（土不重复使用）按四分法至少准备5个试样，分别加入不同水分（按2～3％含水量递增），拌匀后闷料一夜备用。

1．1．3 湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣出大于38mm的粗石子即可。

保持天然含水量的第一个土样，可立即用于击实试验。

其余几个试样，将土分成小土块，分别风干，使含水量按2％～3％递减。

1．2 试验程序根据工程要求选择轻型或重型试验方法。

根据土的性质（含易击碎风化石数量多少，含水量高低）选用干土法（土重复或不重复使用）或湿土法。

将击实筒放在坚硬的地面上，取制备好的土样分3～5次倒入筒内。

小筒按三层法时，每次约800～900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法时，每次约400～500g（其量应使击实后的试样等于或略高于筒高的1/5）。

对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样约900g（细粒土）～1100g （粗粒土）；按三层法时，每层需试样1700g左右。

整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面，第一层击实完后，将试样层面“拉毛”，然后再装入套筒，重复上述方法进行其余各层土的击实，试样不应高出筒顶面6mm。

用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，拆除底板，擦净筒外壁，称量，准确至1g。

用推土器推出筒内试样，从试样中心处取样测其含水量，计算至0.1％。

土工试验检测实施细则10.7.1 含水量试验7.1.1 试验目的：测定土的含水量。

本试验方法适用于粘质土、粉质土、砂类土和有机质土类。

7.1.2 依据标准：《公路土工试验规程》（JTG E40-2007）7.1.3 仪器设备：烘箱天平干燥器称量盒7.1.4 试验步骤1、具有代表性试样，细粒土15-30g，砂类土、有机土为50g，放入称量盒内，立即盖好盒盖，称质量。

结果即为湿土质量。

2、打开盒盖，将试样和盒放入烘箱内，在温压105-110℃恒温下烘干。

烘干时间对细粒土不得少于8h，对砂类土不得少于6h。

对含有机质超过5%的土，应将温度控制在65~70℃的恒温下烘干。

3、将烘干后的试样和盒取出，放入干燥器内冷却（一般只需0.5h-1h即可）。

冷却后盖好盒盖，称量，准确至0.01g 。

7.1.5 结果计算 ：下式计算含水量：100⨯-=ss m m m ω 式中： ω—含水量，%；m —湿土质量，g ；m s —干土质量，g 。

7.1.7 含水量试验（酒精燃烧法）7.1.8 试验目的：本试验方法适用于快速简易测定细粒土（含有机质的除外）的含水量。

7.1.9 依据标准：《公路土工试验规程》（JTG E40-2007）7.1.10 仪器设备：称量盒（定期调整为恒质量）。

天平：感量0.01g 。

酒精：纯度95％。

滴管、火柴、调土刀等。

7.1.11 试验步骤：1、取代表性试样（粘质土5～10g ，砂类土20～30g ），放入称量盒内，称湿土质量。

2、用滴管将酒精注入放有试样的称量盒内，直到盒中出现自由液面为止。

为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击。

3、点燃盒中酒精，燃至火焰熄灭。

4、将试样冷却数min ，按本试验8.2.4.1至8.2.4.3方法重新燃烧两次。

5、待第三次火焰熄灭后，盖好盒盖，立即称干土质量，准确至0.01g。

10.7.2 密度试验7.2.1试验目的：测定该土压实后的密实度。

土工击实试验规范土工击实试验是土工材料性质测试中的一项重要内容，也是土工材料设计和土工工程施工的基础。

正确进行土工击实试验对于评价土工材料的性能和预测土工工程的变形特性具有重要意义。

下面介绍土工击实试验的规范。

一、试验目的和基本原理土工击实试验的目的是通过击实试验，获取土工材料的关键参数，如最大干密度、最佳含水率等，从而确定土工材料在不同击实条件下的工程性质。

基本原理是在规定的击实能量下，通过改变土工材料的含水率和干密度，分析土工材料的变形特性和抗剪强度。

二、试验设备和试验样品试验设备包括击实器、模具、压实机和天平等。

模具的尺寸和形状应符合规范要求。

试验样品的制备应遵循标准取样方法，并按照要求进行处理。

三、试验步骤1. 样品制备：按照标准取样方法获取试验样品，并根据要求进行处理。

2. 试验参数设置：根据试验要求，确定击实次数、回次、击实能量等参数。

3. 初次压实：将试验样品放入模具中，按照要求进行初次压实，记录干重、含水率等参数。

4. 湿重确定：将初次压实的样品取出，放入干燥箱中风干，称重后得到湿重。

5. 压实：将初次压实的样品重新放入模具中，根据试验要求进行压实，记录多次干重、湿重、含水率等参数。

6. 压实后处理：将压实后的样品取出，根据要求进行干燥处理，并记录相应参数。

7. 结果分析：根据试验数据，计算得到最大干密度、最佳含水率等关键参数，并进行结果分析与讨论。

四、注意事项1. 试验过程中应严格控制试验条件，确保数据的准确性和可靠性。

2. 试验样品的取样、处理和制备要符合规范要求，以保证试验结果的可比性。

3. 在压实过程中应注意控制击实能量，避免超过试验要求，以免对试验结果产生影响。

4. 试验完成后，应对试验设备和试验样品进行清洁和整理，以保持试验设备的良好状态。

五、试验报告试验报告应包括试验目的、基本原理、试验设备和试验样品、试验步骤、试验结果、结果分析等内容。

试验数据应以表格和图形的形式展现，并进行合理解释和分析。
