土工标准击实试验击实试验是用扰动样做的试验，在工程上运用于控制填土地基及夯实效果，提供粘性土的最大干密度和最优含水量。

根据设计要求确定轻型击实和重型击实两种，轻型击实适用于粒径<5mm的粘性土，重型击实适用于粒径<20mm粘性土采用三层击实时，最大粒径<40mm。

要准备：1）天平：称重200g、0.01g；2）台秤：称重10kg、5g；3）标准筛：孔径20mm、40mm和5mm；4）试样推土器：宜用螺旋式千斤顶或液压式千斤顶如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。

备土量>20kg（2200g×6（>50kg重型5300g×6），风干过筛5mm（重型过20mm或40mm）将筛下土拌均匀（四分法）取代表性试样测定风干土含水量、塑性指数（Ip）。

根据塑限（Wp）预估最优含水量，并制备5个不同含水量的一组试样，例：假定Wp=20%，备16%、18%、20%、22%、24%，但Ip>20%，则应按15%、18%、20%、22%、25%；根据试验所需要的土量与含水量，制备试样所需的加水量按下式计算：mω=(m0/(1+0.01ω))×0.01(ω1-ω0) 式中mω——制备样所需要的含水量（g）；m0——湿土（或风干土）质量（g）；ω0——湿土（或风干土）质量（%）；ω1——制样要求的含水量（%），例：Wp=20%，风干含水量=4.2%,要制ω=16%，轻型击实，击实筒容积947.4立方厘米。

求预加含水量？mω=(2200/（1+0.01×4.2))×0.01(16-4.2)=249.1(g)，五个点一组这是其中一个点的加水量。

备好样用手捏一下，中间点是否捏的最紧，有时塑限不一定准，能有一点捏的最紧，试验结束就有最有点出现，否则要调整加水量，静止一昼夜，备样是击实试验结果好坏的重要一环，备不好样直接影响试验结果峰值不明显。

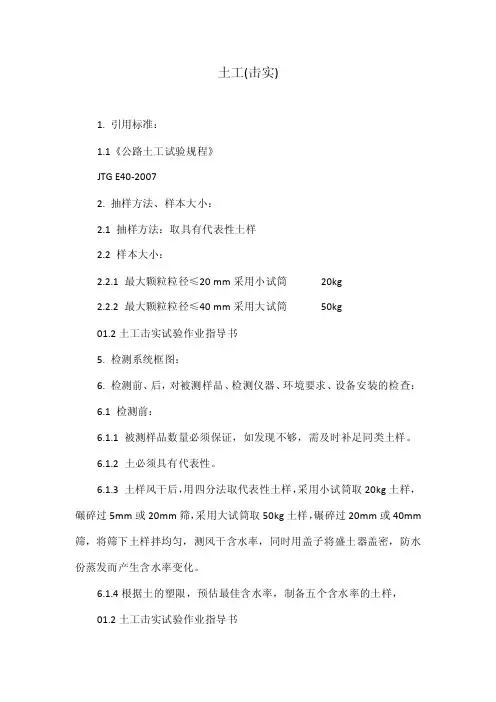

土工(击实)1. 引用标准：1.1《公路土工试验规程》JTG E40-20072. 抽样方法、样本大小：2.1 抽样方法：取具有代表性土样2.2 样本大小：2.2.1 最大颗粒粒径≤20 mm采用小试筒20kg2.2.2 最大颗粒粒径≤40 mm采用大试筒50kg01.2土工击实试验作业指导书5. 检测系统框图：6. 检测前、后，对被测样品、检测仪器、环境要求、设备安装的检查：6.1 检测前：6.1.1 被测样品数量必须保证，如发现不够，需及时补足同类土样。

6.1.2 土必须具有代表性。

6.1.3 土样风干后，用四分法取代表性土样，采用小试筒取20kg土样，碾碎过5mm或20mm筛，采用大试筒取50kg土样，碾碎过20mm或40mm 筛，将筛下土样拌均匀，测风干含水率，同时用盖子将盛土器盖密，防水份蒸发而产生含水率变化。

6.1.4根据土的塑限，预估最佳含水率，制备五个含水率的土样，01.2土工击实试验作业指导书相邻二个含水率的差值宜为2%。

（击实中，应有二个大于最佳含水率，二个小于最佳含水率）。

6.1.5 每组加水量计算公式：mw?m0?0.01(w1?w0) 1?0.01w0式中：mw——制备试样所需要的加水量（g）；；m0——湿土（或风干土）质量（g）；w0——湿土（或风干土）含水率（%）；w1——制样要求的含水率（%）6.1.6 试样制备：（干法制样）6.1.6.1 小试筒：每个土样3kg；大试筒：每个土样6kg。

6.1.6.2 按预估含水率备水：一般用饮用水。

将土样平铺不吸水平板上，用喷水器均匀洒在土样上拌匀土，装入塑料袋密封，放置阴凉处，保湿静置一昼夜，砂土，可适当缩短浸润时间。

6.1.7 检查仪具是否处于正常状况，否则及时检修。

6.2 检测后：6.2.1 绘制Pd?w关系曲线，当关系曲线不能绘出峰值点时，应及时进行补点，土样不宜重复使用。

6.2.2做好环境卫生及仪具清洁维修保养工作。

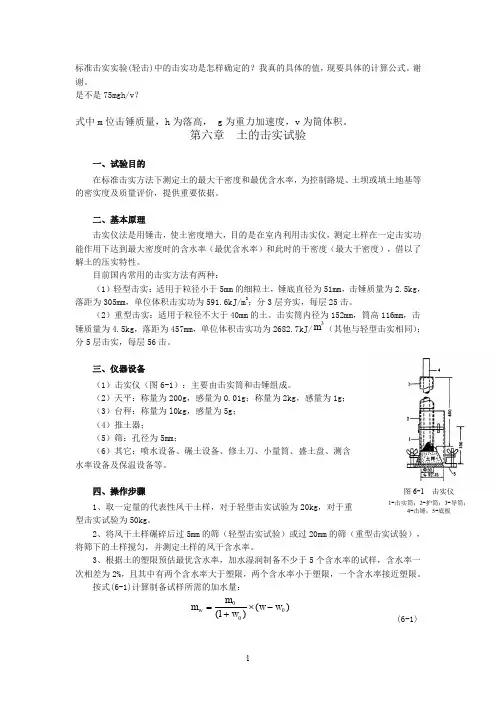

标准击实实验(轻击)中的击实功是怎样确定的？我真的具体的值，现要具体的计算公式。

谢谢。

是不是75mgh/v ？式中m 位击锤质量，h 为落高， g 为重力加速度，v 为筒体积。

第六章 土的击实试验一、试验目的在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的密实度及质量评价，提供重要依据。

二、基本原理击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能作用下达到最大密度时的含水率（最优含水率）和此时的干密度（最大干密度），借以了解土的压实特性。

目前国内常用的击实方法有两种：（1）轻型击实：适用于粒径小于5mm 的细粒土，锤底直径为51mm ，击锤质量为2.5kg ，落距为305mm ，单位体积击实功为591.6kJ/m 3；分3层夯实，每层25击。

（2）重型击实：适用于粒径不大于40mm 的土。

击实筒内径为152mm ，筒高116mm ，击锤质量为4.5kg ，落距为457mm ，单位体积击实功为2682.7kJ/3m （其他与轻型击实相同）；分5层击实，每层56击。

三、仪器设备（1）击实仪（图6-1）：主要由击实筒和击锤组成。

（2）天平：称量为200g ，感量为0.01g ；称量为2kg ，感量为1g ；（3）台秤：称量为l0kg ，感量为5g ；（4）推土器；（5）筛：孔径为5mm ；（6）其它：喷水设备、碾土设备、修土刀、小量筒、盛土盘、测含水率设备及保温设备等。

四、操作步骤1、取一定量的代表性风干土样，对于轻型击实试验为20kg ，对于重型击实试验为50kg 。

2、将风干土样碾碎后过5mm 的筛（轻型击实试验）或过20mm 的筛（重型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。

3、根据土的塑限预估最优含水率，加水湿润制备不少于5个含水率的试样，含水率一次相差为2%，且其中有两个含水率大于塑限，两个含水率小于塑限，一个含水率接近塑限。
