1、解码板的连线及开关位置
2、地址码设置
8位拨码开关( K1 )用于云台的地址码设置，共可接255个不同的云台，每个云台地址码的编号应与硬盘录像机、矩阵，切换器的地址码编号一致，拨码开关的8位地址码采用2进制，每位拨至ON时代表值为1，拨至OFF时代表值为0，详见下表。
表1（8位拨码开关K1 )
3、通信波特率设置
K2的3、4位拨码开关用于设置通信波特率见表2。
表2:
4、协议
K2的1、2位拨码开关用于设置协议类型，如下表：本解码器随机提供下表组合协议，也可按用户要求将其它放入协议。
3．5名词对照
光圈——IRIS UP——上BRUSH——雨刷
变焦——ZOOM DOWN——下LIGHT——灯光
聚焦——FOCUS LEFT——右
摄像机——CAMERA AUTO——自动
4. 注意事项
*485控制信号线必须采用屏蔽线，线径视距离而定，100米以内可用0.5MM，大于100米建议用0.75MM以上线径的控制线。
*地址、协议及波特率开关重新设置后，必须断电20秒再通电，新设置才有效。
*本解码器为24V AC供电，。
*232—485转换器的选择，100米以内可采用无源转换器，大于100米建议用有源转换器。
Pan Tilt Unit with USB-Connection for MOBOTIX M16 Cameras Article No. / EAN: 0745751300862 Customs Tarif Code: 85437090INSTRUCTIONSPacking contents1 x Pan & Tilt motor1 x Bag with bolts an screws for mounting the camera1 Passive-PoE AdapterAfter the delivery, check that the packing is not damaged and shows no evident signs of falls or abrasions. If this should be the case, immediately contact the supplier.Check that the contents correspond to the above-mentioned list of materials.Contents of this ManualThis manual describes pan & tilt motors, together with their specific procedures ofinstallation,configuration and use. Read this manual carefully, in particular the chapterconcerning the safety rules, before installing and using the pan & tilt motor.Safety rulesPan & tilt motors comply with the normative laws in force at the time of editing of this manual, concerning electric safety, electromagnetic compatibility and generalrequirements.Anyway, in order to ensure the users (installer, technician and operator), thefollowing warnings are specified for your safety:The appliance (and the complete system, which it belongs to) must be installed onlyby qualified technical staff.The appliance must be opened only by qualified technical staff.The tampering of the appliance may void the guarantee terms.Connect to a device corresponding to the specifications indicated on the data plate(see next chapter Identification data).Before any shifting or technical operations on the appliance, the cables connected toother appliances must be removed.Do not use voltage cables showing wear or ageing, since they may seriously exposurethe users' safety.Do not use the appliance in the presence of inflammable substances.Do not allow children or people not familiar with the appliance to use it.Make sure the appliance is fixed in a solid and reliable way.The appliance is completely off-line only when the cables connected to otherappliances have been removed.For after-Sale service call only authorised technical staff.Keep this manual close to hand for any future reference. Identification dataon pan & tilt motors there is one plate complying with EC specifications.This plate includes:Model identification codeMountingATTENTION: Before powering the P/T-Unit,you have to take notice of the mounting-position.The camera and possible mounting-devices may not come in contact with other parts.All screws must be tightend.The P/T-Unit must be mounted horizontal in all areas.Startup-ProcedureBefore connecting the appliance:Check that the material supplied corresponds to the specifications indicated on the data plate,following the chapter identification data.Check that pan & tilt motor and the other components of the installation are closed in orderto avoid direct contact with energized parts.Check that all the EMC Regulations, valid at the mounting-place, are adhered to and maybe upgrade components to ensure the business-protection and the equipment protection.Make sure that all the parts are fixed in a solid and reliable way.Check that the electrical capacity and the connection cables will support the system powerconsumption.Using unqualified hardware can endanger the security of the staff and installation.Check if the power supplys and cables can handle the consumption.The cables must be connected as shown in this manual.After powering, the Unit has to do a calibration run in horizontal and vertical direction.MaintenanceThe PT-Units don‘t need a special maintenance.We recommend to make a service at the manufactory every 2 years.Connection planThe cables, coming out of the top of the unit, must be connectedwithout benchs and pinch points.(refering to the Mobotix guidelines) LAN 100 MBit/s without PoEincl. 1m MX-OPT-CBL-LAN(optional: 2m / 5m / 10m)PIN-Assignment:Camera:1,2 = 50V PoE +3,6 = 50V PoE -P/T-Unit:4,5 = 50V PoE +7,8 = 50V PoE -Admin MenüNetwork SetupEthernet InterfaceAdmin MenüHardware-ConfigurationManage Hardware Expansions3.Admin MenüSerial InterfaceSetup of serial interface, modem and weather stationAdmin MenüPage AdministrationSoftbuttonsYou can find the Commands for the different Functions on the last Page.Click on a Softbutton, holding the …Shift“-Button6. Calling Presets at predefined Times Admin MenüTransfer ProfilesIP Notify ProfilesData Type: action=putrs232&rs232outtext= z.B. %AO%w.7. TimingAdmin MenüCamera AdminstrationTime TasksIP NOTIFY “HttpRequest“ (Example is on 1 Minute)Control Commands Up RightSlow %FF%01%00%08%00%01%0A Slow %FF%01%00%02%01%00%04 %FF%01%00%08%00%0F%18 %FF%01%00%02%0F%00%12 Medium %FF%01%00%08%00%1F%28 Medium %FF%01%00%02%1F%00%22 %FF%01%00%08%00%2F%38 %FF%01%00%02%2F%00%32 Fast %FF%01%00%08%00%FF%08 Fast %FF%01%00%02%FF%00%02 Down LeftSlow %FF%01%00%10%00%01%12 Slow %FF%01%00%04%01%00%06 %FF%01%00%10%00%0F%20 %FF%01%00%04%0F%00%14 Medium %FF%01%00%10%00%1F%30 Medium %FF%01%00%04%1F%00%24 %FF%01%00%10%00%2F%40 %FF%01%00%04%2F%00%34 Fast %FF%01%00%10%00%FF%10 Fast %FF%01%00%04%FF%00%04 Stop Remote Reset%FF%01%00%00%00%00%01 %FF%01%00%0F%00%00%10Tour Record Start Tour Start1 %FF%01%00%1F%00%00%20 1 %FF%01%00%23%00%00%242 %FF%01%00%1F%00%01%21 2 %FF%01%00%23%00%01%253 %FF%01%00%1F%00%02%22 3 %FF%01%00%23%00%02%264 %FF%01%00%1F%00%03%23 4 %FF%01%00%23%00%03%27Tour Record Stop1 %FF%01%00%21%00%00%222 %FF%01%00%21%00%01%233 %FF%01%00%21%00%02%244 %FF%01%00%21%00%03%25Save Preset 1-32 Call Preset 1-321 %FF%01%00%03%00%01%05 1 %FF%01%00%07%00%01%092 %FF%01%00%03%00%02%06 2 %FF%01%00%07%00%02%0A3 %FF%01%00%03%00%03%07 3 %FF%01%00%07%00%03%0B4 %FF%01%00%03%00%04%08 4 %FF%01%00%07%00%04%0C5 %FF%01%00%03%00%05%09 5 %FF%01%00%07%00%05%0D6 %FF%01%00%03%00%06%0A 6 %FF%01%00%07%00%06%0E7 %FF%01%00%03%00%07%0B 7 %FF%01%00%07%00%07%0F8 %FF%01%00%03%00%08%0C 8 %FF%01%00%07%00%08%109 %FF%01%00%03%00%09%0D 9 %FF%01%00%07%00%09%1110 %FF%01%00%03%00%10%14 10 %FF%01%00%07%00%10%1811 %FF%01%00%03%00%11%15 11 %FF%01%00%07%00%11%1912 %FF%01%00%03%00%12%16 12 %FF%01%00%07%00%12%1A13 %FF%01%00%03%00%13%17 13 %FF%01%00%07%00%13%1B14 %FF%01%00%03%00%14%18 14 %FF%01%00%07%00%14%1C15 %FF%01%00%03%00%15%19 15 %FF%01%00%07%00%15%1D16 %FF%01%00%03%00%16%1A 16 %FF%01%00%07%00%16%1E17 %FF%01%00%03%00%17%1B 17 %FF%01%00%07%00%17%1F18 %FF%01%00%03%00%18%1C 18 %FF%01%00%07%00%18%2019 %FF%01%00%03%00%19%1D 19 %FF%01%00%07%00%19%2120 %FF%01%00%03%00%20%24 20 %FF%01%00%07%00%20%2821 %FF%01%00%03%00%21%25 21 %FF%01%00%07%00%21%2922 %FF%01%00%03%00%22%26 22 %FF%01%00%07%00%22%2A23 %FF%01%00%03%00%23%27 23 %FF%01%00%07%00%23%2B24 %FF%01%00%03%00%24%28 24 %FF%01%00%07%00%24%2C25 %FF%01%00%03%00%25%29 25 %FF%01%00%07%00%25%2D26 %FF%01%00%03%00%26%2A 26 %FF%01%00%07%00%26%2E27 %FF%01%00%03%00%27%2B 27 %FF%01%00%07%00%27%2F28 %FF%01%00%03%00%28%2C 28 %FF%01%00%07%00%28%3029 %FF%01%00%03%00%29%2D 29 %FF%01%00%07%00%29%3130 %FF%01%00%03%00%30%34 30 %FF%01%00%07%00%30%3831 %FF%01%00%03%00%31%35 31 %FF%01%00%07%00%31%3932 %FF%01%00%03%00%32%36 32 %FF%01%00%07%00%32%3A11/11。
摄像机镜头云台解码器接线说明：
摄像机：220V供电与解码器电源线（解码器中自带）并接到解码器220V端口，
2、三可变镜头接线规则：
绿白黑并线后接到解码器图左下角端子COM
黄线接解码器左下角端子Z
红线接解码器左下角端子I
棕线接解码器左下角端子F
解码器A接控制线正极对应录像机485接线柱A
解码器B接控制线正极对应录像机485接线柱B
3、云台接线规则
详见云台底部标签六芯线分别对应解码器右下角六组接线端子
4、解码器地址协议波特率设置方法
图左上角红色拨码开关1-9位1、2、3位默认设置位2400对应录像机波特率
4-9位为地址码，详情见解码器说明书4页设置样机地址为1 。
协议自动识别。
通用型解码器使用手册使用前请详细阅读本使用手册目录1.设备概述 22.主要特性 23.技术参数 24.云台设置 25.镜头设置 26.辅助控制 37.协议设置 38.波特率设置 49.地址码设置 410.常见故障分析及解决 511.系统连接示意图 512.PICASO和KODICOM卡控制光圈方法 613.RS485通迅控制的设备使用方法 614.接线示意图 615.测试功能使用说明816.常用主机的解码器设置参数9注意：请正确选择云台电压电压过高会造成云台损坏控制线采用双绞线布线1、设备概述:解码器是监控系统中控制云台、镜头、电源、雨刷、灯光的一种前端设备，控制键盘、矩阵或计算机系统通过解码器可实现对云台、镜头、辅助功能的控制。
采用RS485或曼彻斯特码通迅兼容多种控制协议，具有防雷击、抗干扰电路设计。
2、主要特性：●采用抗干扰性强的PIC单片机，CPU内置看门狗电路，通讯全光隔离。
●采用了防高压、静电、雷击设计，在软件上采用了通迅干扰自动复位技术。
●本机提供AC220V、AC24V、DC12V三组电源供摄像机等设备使用。
●云台电压AC220V和AC24V可选择（出厂为AC24V）。
●镜头电压6－12 V可调（出厂为8V），用于调整镜头速度的快慢。
●两组辅助开关，可以用于控制灯光、雨刷或摄像机电源。
●支持多种控制协议、多种通迅波特率选择，0－64－256个地址设定3、技术参数：防水性能：全密封设计，可水下工作解码器电源：AC220V / 50HZ 50W云台电压：AC220V、AC 24V可选云台功率：AC220V／2A 或AC24V／1.2A镜头电压：5－12V可调/650MA可提供电源：AC220V/2A、AC24V／1.2A、DC12V／600mA辅助开关：2个常开开关AUX1和AUX2，容量为AC220V／5A通迅方式：RS485、AD曼码支持协议：多种协议（可为用户定做）温度范围：室外型－40℃~85℃传输距离：1200M-1500M（受电缆种类和控制主机限制）节点数量：32／128／1024（增加通迅分配器）地址码范围：，0－63－255（可为用户定做）4．云台设置：可以控制云台的上、下、左、右、自动。
闭路监控系统| AutoDome® 500i 系列智能云台摄像机系统博世 AutoDome 模块化摄像机系统是球型摄像机领域中一个具有开拓性的全新概念。
它不仅仅是一个摄像机系列，而且还是建立在智能化、可互换模块系统之上的球型摄像机平台，使您可以快速、经济地更新摄像机功能。
由于它采用的是通用组件，因此您可以当前安装基本型摄像机系统，并在将来迁移到更先进的版本– 无需更换整个球型摄像机系统，从而保护您的初始投资。
完全互换的模块整个 AutoDome 系统建立在五种可互换模块之上：CPU 、摄像机、防护罩、通信和电源模块。
只需简单更换 AutoDome 的可互换模块之一，即可迅速从模拟摄像机升级到 IP 摄像机、从彩色摄像机升级到日/夜两用型，或者添加移动探测和自动跟踪功能。
您将前所未有地可以根据自身不断变化的需求来快速、经济地建立安防系统。
通过使用相同的防护罩组件，所有安装都具有一致的外观，观察者无从知悉是哪一种类型的摄像机（如果有）正在实施监控。
此外，这一独特的模块化设计还赋予您优异的灵活性，让您可以根据特殊的覆盖要求或站点计划的改变，在不同防护罩之间移动摄像机。
例如，无需切断电源，监视特定区域的 18x 云台摄像机即可轻松“热交换”成为 26x 日/夜两用型摄像机。
AutoDome 的以太网通信模块使您可以添加 IP 功能，同时保留与现有模拟输入和输出的连接。
500i 系列亮点AutoDome 500i 系列为您的视频监视应用增添了真正的智能功能。
凭借博世倍受赞誉的最新版移动跟踪软件 AutoTrack II 、内置的图像移动检测功能和先进成熟的报警处理“规则”引擎，AutoDome 500i 系列拥有其它任何摄像机系统无可比拟的先进智能视频功能。
AutoDome 500i 系列支持多种标准和可选的视频及数据传输方法，包括 Bilinx （通过同轴电缆和 UTP ）、光纤甚至以太网上的 TCP/IP 。
云台、解码器、镜头、转换器的安装方法变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输; （更多技术资料请加ＱＱ索取1711697636）以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
但是，对于出入行的新手而言，面对几十、几百甚至上千个接线端，确实有点头大。
我们现在对一组普通的设备的安装接线方法进行讲解，希望能对大家有所帮助。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：第一步：把变倍镜头或一体机、云台的电缆接入解码器(不可带电操作!!!)：参照镜头或一体机、云台的说明书、标签，对照解码器的接线图，仔细准确地把所有电缆接入解码器的接线端子，两者的接口必须完全对应连接。
注意：线头根据接线端子的尺寸做到芯线与接线柱接触良好、牢固，芯线不外露。
做好在安装前先把以上设备检测后再实际安装。
(以经济型解码器为例) 。
第二步：接出摄像机电源、云台电源、设定地址码和波特率开关：根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。
接入220V电源线。
最后接出485控制线：正负极必须完全对应。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输;以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
摄像机、云台、解码器的安装和调试1．摄像机监控系统中使用的摄像机主要是CCD摄像机。
摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
（1）CCD摄像机工作方式CCD Charge Coupled Device(电荷耦合器件)是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或视频机的视频输入端便可以看到与原始图像相同的视频图像。
（2）CCD彩色摄像机的主要技术指标1）CCD尺寸（摄像机靶面大小）。
多为1/2英寸、1/3英寸、1/4英寸和1/5英寸2）CCD像素数CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。
38万像素以上为高清晰度摄像机。
CCD像素数有的给出水平及垂直方向的像素数，如500（高）*582（宽），有的给出两者乘积值，如30万像素。
对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。
3）水平分辨率水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。
分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。
4）灵敏度也称最小照度，是CCD对环境光线的敏感程度，即CCD正常成像时所需要最暗光亮度。
照度单位是LUX，数值越小，表示需要的光亮度越小，摄像机越灵敏。
月光级或星光级等高敏感度摄像机可工作在很暗的条件下，2~3LUX属一般照度。
5）扫描制式扫描制式，有PAL制和NTSC制之分。
6）摄像机电源摄像机电源，交流有220V、110V、24V，直流为12V或9V。
7）信噪比是信号对于噪声的比值取对数后乘以20，单位为分贝（dB）。
监控多路云台控制和解码器的接线方法所有的云台每一个都要接上一个解码器，每个解码器通过并接以后总的485线通过码转换器接入主机，每个解码器有相应的地址码。
然后通过监控软件控制就可以了。
顺便给你附个解码器的说明书，但是各个厂家的是不一样的哦初学者的问题，如2个云台的通信线并在一起，地址调成1、2号，波特率调一样，协议调一样。
在电脑的COM1口插个232转485无源码转换器。
在电脑屏幕启动云台调试软件或者采集卡软件，设置相关采集卡参数。
即可控制。
比较多地协议：PELC-P，PELC-D协议PELCO_D的居多波特率4800 9600居多先接线，按解码器上端口说明和云台端口说明，一一对照接好。
接好后通电自检一下。
看能不能动主机与解码器通调线，主机要接码转换器（232-485），线别接反了，tx-485a，rx-485b再解码器设置，对地址码、波特率、协议。
一定要有说明书。
搞错了挺烦的。
再根据你设置的参数，在软件里设置相应的地址码、波特率、协议基本上应差不多了如何设置云台地址码？云台的协议就是云台和操作系统进行交流的一种方式或者说是一种机器的语言,操作系统通过这一种语言对云台进行控制,解码器说明书：一、主要参数：1. RS485通迅，最远1200m ;2. 多种控制协议，（可以根据用户要求定做协议）;3. 体积：110×80×14mm ;4. 可以安装到7寸以上的室内外球机上;5. AC24V供电，适用于AC24V的球形云台;6. 内置10W开关模块电源，可提供DC12V／500mA稳压电源给摄像机供电;7. 可控制三可变镜头、全向云台和一组辅助开关。
二、协议设置：4位拔码开关ON＝1 OFF＝0序号协议拔码开关位置波特率适用范围备注0 PELCO-DPelcod-2400 派尔高系列／康银主机Hc-96001 HY9600 德加拉、康银系列2 VICON( surveyor99)4800 PICO2000系统唯康主机3 Kalatel(kdt-312) DCW06019600 卡拉特设备DCW系统DCW 系统4 DH大华/／KCL2400／19200 大华／凯创嵌入式KCL－19200DH－24005 NEOCAM9600 耐康姆系统6 PIH1016 (利凌)2400 利凌矩阵7 B019600 明景／维多8 PELCO-P9600 派尔高主机/德加拉主机9 HN-C9600 华南光电系列10 SAMSUNG9600 三星快球11 KODICOM –RX KRE-301RX9600 PICASO主机Kodicom主机增加光圈控制功能12 RM110／S16019600 诚丰系列/三乐系列13 红苹果9600 红苹果矩阵14 银信V1200／9600 银信矩阵地址码从0开始15 SANTACHI-450/9600卡拉特KDT348矩阵48009600/ 4800 三立矩阵卡拉特矩阵Kdt304 -4800注：KODICOM和PIACSO卡增加了控制光圈功能，详见底页说明。
云台解码器使用说明书目录1.解码器产品简介2.解码器的调试1．安装2．接接3．设置地址速率4．指示灯3．常见问题及解决方法４．技术指标尊敬的用户：非常感谢你的选择，在安装使用之前，请您仔细阅读本说明书。
第一节产品简介此解码器是一款可用于室外和室内的解码器，它具有以下功能：一般解码器的功能、有过流及过压保护功能，还可在一定程度上防止浪涌的冲击和干扰、通讯部分采用了隔离电路，抗干扰能力强、内置了看门狗芯片有防死机功能。
此款解码器采用220V电压，它可以为电压为24V 或220VAC云台供电。
可对云台的上、下、左、右和自动运行进行控制，还可对镜头的光圈、焦距、焦点进行调整，还提供了雨刷、护罩灯光、摄像机电源和辅助开关的控制。
本解码器不可在潮湿、易燃易爆和有腐蚀性物质的环境下运输、贮存和使用。
过低或者过高的温度对解码器的性能和寿命会有影响。
解码器有防潮、防雨淋功能，也具有一定防雷能力，用户在安装时一定要注意防雷。
第第二二节节 调调试试说说明明1.解码器安装:安装顺序是：⑴先将解码器盖子打开，将密封穿线护口安装好（护口向外）。
⑵将电源线、控制线和通讯线分别穿过密封护口并接好（裸露导线不要碰到机壳）。
⑶拧紧密封穿线护口。
⑷拧紧盖子螺丝⑸将解码器装在墙上适当位置（注意：护口在下，导线应有滴水弯）。
2.接线: 见附图1。
各接线端子的用途和接线如下： A 镜头控制：ZOOM ： 镜头倍率——调整焦距，放大倍数。
与镜头ZOOM 端相连。
FOCUS ：镜头聚焦——调整聚焦前后。
与镜头FOCUS 端相连。
IRIS ： 镜头光圈——调整光圈大小 。
与镜头IRIS 端相连。
GND：镜头公共地——与镜头GND端相连。
有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线，可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地GNDS。
以上ZOOM、FOCUS、IRIS三端子相对于镜头公共端可提供±5V－±13V电压，200mA电流。
M800CIB终端解码器使用说明书一、概述M800CIB终端解码器用于M系列安全监控系统中，它与主控台通过RS485接口传输控制信号，通过对主控命令的解码，驱动外接云台、镜头、摄像机电源、探头电源、灯光、雨刮等的控制，并将探头报警信号编码回送到主控台。
二、性能*可接12VDC或18VDC全向云台；*可接ELBEX镜头，电压可选择12VDC或18VDC；*提供12VDC和24VAC或220VAC摄像机电源；均可控制电源开、关；*灯光继电器驱动触点电源能力为5A；*可控制雨刮器，能选择24VAC或220VAC电源，并为全天候防尘罩的除霜器加热器提供电源；*提供12VDC电源，以备接感烟探头、应急开关，此电源不受控；*受控12VDC电源输出；*四路报警信号输入接口，用开关选择是否工作。
三、开关1.SW1 8位DIP开关—解码器编码开关在与M系列控制台连接时按二进制编码，总共有255个有效编码；8为高位，1为低位，从高到低各位权值依次是：128 64 32 16 8 4 2 1；开关置为OFF时为0，ON时为1。
例：（1）摄像机29号对应解码开关的设置为（2）摄像机97号对应解码器开关设置为所有号码与开关的对应关系见附录。
2 SW2 4位DIP开关SW2-4对应J2-4感烟探头输入，ON打开，OFF关闭；SW2-3对应J2-3应急输入，ON打开，OFF关闭；SW2-2对应J2-2防盗Ⅰ输入，ON打开，OFF关闭；SW2-1对应J2-1防盗Ⅱ输入，ON打开，OFF关闭；SW3（3腿跳线）与SW4（3腿跳线）组合起来选择雨刮工作电压（1）使用24VAC雨刮时SW3的1-2连接及SW4的1-2连接（2）使用220VAC雨刮时SW3的2-3连接及SW4的2-3连接注意：SW3、SW4选择必须一致，绝不能交叉选择。
SW5（3腿跳线）与SW6（3腿跳线）组合起来选择交流摄像机的工作电压（1）使用24VAC摄像机时SW5的1-2连接及SW6的1-2连接（2）使用220VAC摄像机时SW5的2-3连接及SW6的2-3连接注意：SW5、SW6选择必须一致，绝对不能交叉选择。
解码器与云台镜头及报摄像机电源接线示意图：使 用 说 明 书（通用型）公共 光圈 聚焦 变焦 终端开关LED地址开关协议开关AC 24V辅助2辅助1自动右 左 下 上公共技术参考：工作电压：工作电流：AC 200mA（不含云台工作电流）环境温度：-30o C-+70o C自身温度：≤50o C（3小时后恒定温度）工作寿命：继电器触点寿命20万次元器件八年镜头电压：DC 6-12（可调整）镜头控制：光圈、聚焦、变倍云台电压：AC 24V/220V（可选择）云台控制：上、下、左、右、自动摄像机电源：DC 12V，800Ma通讯接口：RS485/RS232（可选）辅助开关：3个（2常开触点，1个AC 24V）5．解码器安装尺寸：下图为解码器背面安装孔位示意图。
1．用型、加强型安装尺寸：A-B=121mmB-D=225mmAD=BD2．室内塑胶型安装尺寸：A-B=108mmB-D=175mmAD=BDAC 220V+10%4. 常见故障排除：以下所死故障主要是针对解码器而言，有关系统主机及云台镜头的故障在此不再作讨论。
.指示灯不亮，解码器不动作可能原因：①无电源；②LED 开关未短接③保险烧坏；（此种情形最多，主要是因为错误地连接云台控制线而造成）自检正常，但无法控制可能原因④协议庙宇不正确⑤地址设置不正确⑥数据线接⑦通讯线路故障⑧码转换器故障自检正常，部分功能控制失效可能原因⑨协议不正确⑩R232与RS485转换器故障，未按RS485的布线规则布线电源指示灯亮，但自检不起作用可能原因：此种情况比较少见。
当系统无法自检时，证明此解码器有故障，请联系您的经销商或直接与生产商联系，不要随意自行拆卸，以免故障范围扩大1．设备概述本解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台，电动变焦镜头，一体化摄像机，灯光或雨刷。
支持RS-232和RS-485两种通讯接口，兼容多种控制协议。
其款式多样，外型设计美观大方，且具有超强的防雷、抗死机性能，性价比极高，是各款数字硬盘录像系统及矩阵系统最理想的配套设备。

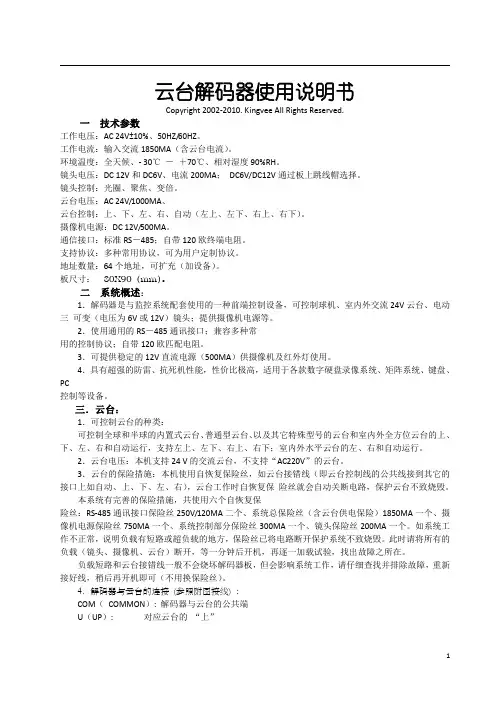

云台解码器使用说明书云台解码器使用说明书云台解码器使用说明书使用说明书中文版第一版地址拨码开关地址拨码开关地址拨码开关 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6Copyright 2002-2010. Kingvee All Rights Reserved. 一技术参数工作电压AC 24V?10、50HZ/60HZ。
工作电流输入交流1850MA含云台电流。
环境温度全天候、- 30? 70?、相对湿度 90RH。
镜头电压DC 12V和DC6V、电流200MADC6V/DC12V通过板上跳线帽选择。
镜头控制光圈、聚焦、变倍。
云台电压AC24V/1000MA、云台控制上、下、左、右、自动左上、左下、右上、右下。
摄像机电源DC 12V/500MA。
通信接口标准RS485自带120欧终端电阻。
支持协议多种常用协议可为用户定制协议。
地址数量64个地址可扩充加设备。
板尺寸80X90mm。
二系统概述 1解码器是与监控系统配套使用的一种前端控制设备可控制球机、室内外交流24V云台、电动三可变电压为6V或12V镜头提供摄像机电源等。
2使用通用的RS485通讯接口兼容多种常用的控制协议自带120欧匹配电阻。
3可提供稳定的12V直流电源500MA供摄像机及红外灯使用。
4具有超强的防雷、抗死机性能性价比极高适用于各款数字硬盘录像系统、矩阵系统、键盘、PC 控制等设备。
三云台 1可控制云台的种类可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行支持左上、左下、右上、右下室内外水平云台的左、右和自动运行。
2云台电压本机支持24 V的交流云台不支持“AC220V”的云台。
3云台的保险措施本机使用自恢复保险丝如云台接错线即云台控制线的公共线接到其它的接口上如自动、上、下、左、右云台工作时自恢复保险丝就会自动关断电路保护云台不致烧毁。
云台工作原理及解码器编码地址云台：有普通云台，球型云台、重型云台。
从目前来看这几种，结构基本相似，内部有水平驱动电机，用做水平方向也就是左右方向的驱动动力。
垂直电机用做上下方向驱动。
普通云台、球型云台重量轻，用于轻载设备安装。
比如一般的红外一体机，小型护罩等重量较轻的安装;重型云台主要用于大型的设备及护罩的安装。
比如，较高倍数的镜头，大型护罩等。
云台工作基本原理：内部两个电机完全相同，将电机两公共端相连引出致接线端子，将两电机其余引线引出致接线端子。
电源采用交流220V/24V，将电源一端与公共端相连，而将电源另一端分出多个接头与云台接线端子一一对应，并且，受控于解码器。
云台主要故障有电机不动作，转动方向不固定。
电机不动作主要原因有不供电、阻力过大或电机及云台本身结构损坏所造成，遇见此类故障时首先要检查解码器是否工作正常，是否有电压输出，然后检查云台与解码器之间连接的导线是否有开路故障。
具体方法可用万用表欧姆档测量，将解码器上云台所有接线端子拨下然后用一支表笔与公共端(com)相连，用另一只表笔分别与其它端子相接触,观察万用表示数,万用表只要有示数,线路就是好的,反之则导线开路。
转动方向不固定是指在控制时向一个方向转动，在做短暂停留后做继续转动时发现方向与原方向不一致，此故障多数原因是由云台本身故障造成。
类型很多，有的与球型云台做在一起，有的单独制作，其实无论怎样，其原理及使用方法都差不多。
首先说明一下它的作用，解码器可以为云台及摄像机等设备提供电源接口(包括~220V/24V，-12V)同时可将后端控制器输出的控制信息转化为前端设备的实际动作。
解码器损坏可导致摄像机无图像，黑屏，不能聚焦变倍，云台不动作，前端设备不受控，在现场排查故障时，当出现摄像机无图像故障及黑屏故障不要盲目地判断是摄像机故障要通过逐一的检查后再做判断。
摄像机无图像。
首先在解码器中将摄像机供电接线端子取下，用万用表测量解码器，输出端子是否有电压若有电压说明是线路或摄像机本身有故障，接下来用万用表测量接线端子，将万用表调至欧姆档，测量两端子之间是否有阻值，若有阻值说明线路正常，若无阻值(表针不摆动)说明后级有开路或者是导线或者是摄像机本身，若阻值过小接近零欧姆时说明后级有短路故障，或者导线或者摄像机，当出现无阻值(表针不摆动)现象时将端子插好，继续向摄像机方向查找故障,在导线与摄像机连接处测量是否有电压,若没有为导线开路,若有则是摄像机或视频信号传输部分有故障。
