医用电气设备安全通用要求

目次前言第一篇概述1* 适用范围和目的2 术语和定义3 通用要求4* 试验的通用要求5* 分类6 识别、标记和文件7 输入功率第二篇环境条件8 基本安全类型9 可拆卸的保护装置……10 环境条件11 无通用要求12 无通用要求第三篇对电击危险的防护13 概述14 有关分类的要求15 电压和（或）能量的限制16* 外壳和防护罩17* 隔离（原标题:绝缘和保护阻抗)18 保护接地、功能接地和电位均衡19 连续漏电流和患+者辅助电流20 电介质强度第四篇对机械危险的防护21 机械强度22* 运动部件23 面、角和边24 正常使用时的稳定性25 飞溅物26* 振动与噪声27 气动和液压动力28 悬挂物第五篇对不需要的或过量的辐射危险的防护29 X射线辐射30 α、β、γ、中子辐射和其他粒子辐射31 微波辐射32 光辐射(包括激光）33 红外线辐射附录L (规范性附录）规范性引用文件表1 规定的大气条件表2 设备外部标记表3 设备指示灯推荐的颜色及其含义表4 连续漏电流和患者辅助电流的容许值表5 试验电压表8 坠落高度表9 电线进线口处气密性表10 a) 容许的最高温度表10 b) 容许的最高温度表11 故障状态下的最高温度表12 电动机绕组的温度极限*表13 旋转控制器的试验扭矩表15 电源软电线的名义截面积表18 固定软电线用零件的试验表19 环境温度为25°C时网电源变压器绕组过载和短路状态下容许的最高温度表20 电源变压器试验电流表16 爬电距离和电气间隙图1 规定的接线端子和导线的图例（见第2章）图2 Ⅰ类设备的图例（见2.2.4）图3 带金属外壳Ⅱ类设备的图例（见2.2.5）图4 无通用要求图5 可拆卸的网电源连接（见第2章）图6 无通用要求图7 标准试验指（见第16章）图8 试验针（见第16章）图9 试验钩（见第16章）图10 供电网的一端近似地电位时的测量供电电路[19.4b]]图11 供电网对地电位近似对称时的测量供电电路[19.4b]]图12 规定接至多相供电网的多相设备的测量供电电路[19.4b]]图13 规定接至单相供电网的多相设备的测量供电电路[19.4b]]图14 由规定按Ⅰ类或Ⅱ类单相电源供电的设备的测量供电电路图15 测量装置的图例及其频率特性[19.4e]图16 具有或没有应用部分的Ⅰ类设备对地漏电流的测量电路[19.4 f]和表4的注]图17 使用规定的Ⅰ类单相电源，具有或没有应用部分的设备对地漏电流的测量电路[19.4f]4的注]图18 外壳漏电流的测量电路图19 使用规定的单相电源具有或没有应用部分的设备外壳漏电流的测量电路图20 从应用部分至地的患者漏电流的测量电路图21 由应用部分上的外来电压所引起的从F型应用部分至地的患者漏电流的测量电路图22由信号输人部分或信号输出部分上的外来电压引起的从应用部分至地的患者漏电流的测量电路图23内部电源供电设备从应用部分至外壳的患者漏电流的测量电路[见19. 4 h)图24内部电源供电设备从F型应用部分至外壳的患者漏电流的测量电路[见19. 4 h)]图25内部电源设备，由信号输入部分'或信号输出部分上的外来电压引起的从应用部分至地的患图26患者辅助电流的测量电路图27内部电源供电设备的患者辅助电流的测量电路[见19. 4 j)]图28电热元件在工作温度下电介质强度试验电路图例（见20. 4)图29在乙醚蒸气和空气混合成的最易燃气体中纯电阻电路上测得的最大容许电流么和最大容图30在乙醚蒸气和空气混合成的最易燃气体中电容电路上测得的最大容许电压tAc和电容图31在乙醚蒸气和空气混合成的最易燃气体中电感电路上测得的最大容许电流I和电感图32在乙醚蒸气和氧混合成的最易燃气体中纯电阻电路上测得的最大容许电流Lk和最大容许图33 •在乙醚蒸气和氧混合成的最易燃气体中电容电路上测得的最大容许电压UzC和电容图34在乙醚蒸气和氧混合成的最易燃气体中电感电路上测得的最大容许电流I和电感Lmax的图35 无通用要求图36无通用要求图37无通用要求图38水压试验压力与最高容许工作压力的比例关系图39 例1(见 57.10)图40 例2（见57.10）图41 例3(见57.10)图42 例4(见57.10)图43 例5(见57.10)图44 例6(见57.10)图45 例7(见57.10)图46 例8(见57.10)图47 例9(见57.10)图48 球压试验装置（见59. 2)图49 无通用要求图50 测试电压施加于防除颤应用部分跨接的患者连接处[见17 h)] 图51 测试电压施加于防除颤应用部分的单个患者连接处[见17 h)]前言《医用电气设备》的安全系列标准由两部分构成：——第1部分:安全通用要求；——第2部分:安全专用要求。

ＧＢ ＩＣＳ　１１．０４０ Ｃ　３０ 中华人民共和国国家标准 ＧＢ　９７０６．１５—２００８／ＩＥＣ　６０６０１－１－１：２０００ 代替ＧＢ　９７０６．１５—１９９９ 医用电气设备第１－１部分：安全通用要求并列标准：医用电气系统安全要求 Ｍｅｄｉｃａｌ　ｅｌｅｃｔｒｉｃａｌ　ｅｑｕｉｐｍｅｎｔ——Ｐａｒｔ　１：Ｇｅｎｅｒａｌ　ｒｅｑｕｉｒｅｍｅｎｔｓ　ｆｏｒ　ｓａｆｅｔｙ——１． Ｃｏｌｌａｔｅｒａｌ　ｓｔａｎｄａｒｄ：Ｓａｆｅｔｙ　ｒｅｑｕｉｒｅｍｅｎｔｓ　ｆｏｒ　ｍｅｄｉｃａＩ　ｅｌｅｃｔｒｉｃａｌ　ｓｙｓｔｅｍｓ （ＩＥＣ　６０６０１－１－１：２０００，ＩＤＴ） ２００８－１２－１５发布 ２０１０—０２—０１实施 中华人民共和国国家质量监督检验检疫总局发布 中国国家标准化管理委员会发布 目次 前言 (Ⅲ) 第一 篇概述…………………………………………………………………………………………………１ １ 适用范围和目的…………………………………………………………………………………………１ ２ 术语和定义………………………………………………………………………………………………１ ３ 通用要求…………………………………………………………………………………………………１ ６ 识别、标记和文件…………………………………………………………………………………………２ 第二 篇环境条件……………………………………………………………………………………………３ １０ 环境条件…………………………………………………………………………………………………３ 第三 篇对电击危险防护……………………………………………………………………………………３ １６ 外壳和防护罩……………………………………………………………………………………………３ １７ 隔离………………………………………………………………………………………………………３ １９ 连续漏电流和患者辅助电流……………………………………………………………………………３ 第四篇 对机械危险防护……………………………………………………………………………………４ ２２ 运动部件…………………………………………………………………………………………………４ 第五篇 对不需要的或过量的辐射危险的防护……………………………………………………………４ 第六篇 对易燃麻醉混合气点燃危险的防护………………………………………………………………４ 第七篇 对超温和其他安全方面危险的防护………………………………………………………………４ ４４ 溢流、液体泼洒、泄漏、受潮、进液、清洗、消毒、灭菌和相容性………………………………………４ ４９ 供电电源的中断…………………………………………………………………………………………４ 第八篇 工作数据的准确性和危险输出的防止……………………………………………………………５ 第九篇 不正常的运行和故障状态；环境试验……………………………………………………………５ ５２ 不正常的运行和故障状态………………………………………………………………………………５ 第十篇 结构要求……………………………………………………………………………………………５ ５６ 元器件和组件……………………………………………………………………………………………５ ５７ 网电源部分、元器件和布线……………………………………………………………………………５ ５８ 保护接地——端子和连接………………………………………………………………………………６ ５９ 结构和布线………………………………………………………………………………………………６ 图２０１ 患者环境举例………………………………………………………………………………………６ 附录ＡＡＡ（资料性附录） 总导则和编制说明……………………………………………………………７ 附录ＢＢＢ（资料性附录） 医用电气设备与非医用电气设备组合的举例………………………………１０ 附录ＣＣＣ（规范性附录） 规范性引用文件……………………………………………………………１２ 附录ＤＤＤ（资料性附录） 参考文献……………………………………………………………………１３ 附录ＥＥＥ（规范性附录） 对可移式多孔插座的要求…………………………………………………１４ 附录ＦＦＦ（资料性附录） 可移式多孔插座应用举例……………………………………………………１５ 前言 ＧＢ　９７０６的本部分的全部技术内容为强制性。

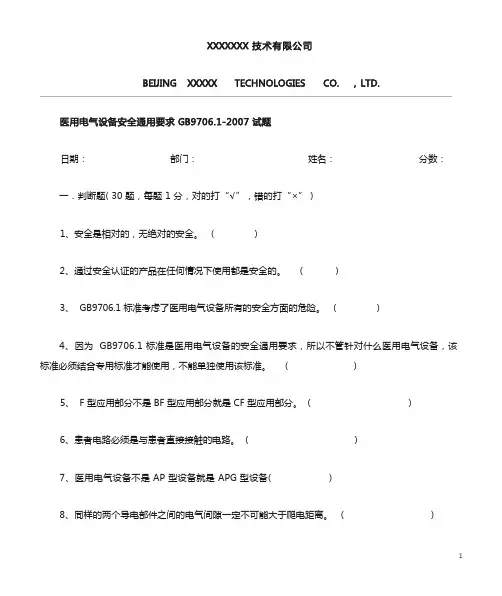

日期：部门：姓名：分数：一．判断题( 30 题，每题 1 分，对的打“√”，错的打“×” )1、安全是相对的，无绝对的安全。

( )2、通过安全认证的产品在任何情况下使用都是安全的。

( )3、 GB9706.1 标准考虑了医用电气设备所有的安全方面的危险。

( )4、因为 GB9706.1 标准是医用电气设备的安全通用要求，所以不管针对什么医用电气设备，该标准必须结合专用标准才能使用，不能单独使用该标准。

( )5、 F 型应用部分不是 BF 型应用部分就是 CF 型应用部分。

( )6、患者电路必须是与患者直接接触的电路。

( )7、医用电气设备不是 AP 型设备就是 APG 型设备( )8、同样的两个导电部件之间的电气间隙一定不可能大于爬电距离。

( )9、辅助绝缘必须依附于基本绝缘，它是附加于基本绝缘的独立绝缘，当基本绝缘失效时由它来提供对电击的防护( )。

10、断开一根保护接地导线或断开一根电源导线都属于单一故障状态 ( )11、患者接地被认为是故障状态( )12、设备外部标记上的额定输入可以安培或伏安表示，或当功率因素大于 0.9 时，以瓦表示。

( )13、从设备外部能触及的熔断器，应在熔断器座旁标明其型号和标称，如 T3.15AL。

( )14、电源开关的“通” 、“断”位置必须用符号表示。

( )15、保护接地导线的整个长度都应以绿 /黄色的绝缘为识别标志。

( )16、医用电气设备上的红色指示灯只能用于指示危险的警告和 (或)要求紧急行动。

( )17、医用电气设备的随机文件只需要使用说明书就够了。

( )18、带金属外壳的医用电气设备不能设计成防触电类别为Ⅱ类设备。

( )19、功能接地端子可以作保护接地使用。

( )20、过高温度是影响安全的因素之一。

( )21、故障条件下工作时，医用电气设备外壳可以变形，但不能变形到影响安全。

( )22、高电压比低电压危险，如 10000V 电压比 220V 电压危险。

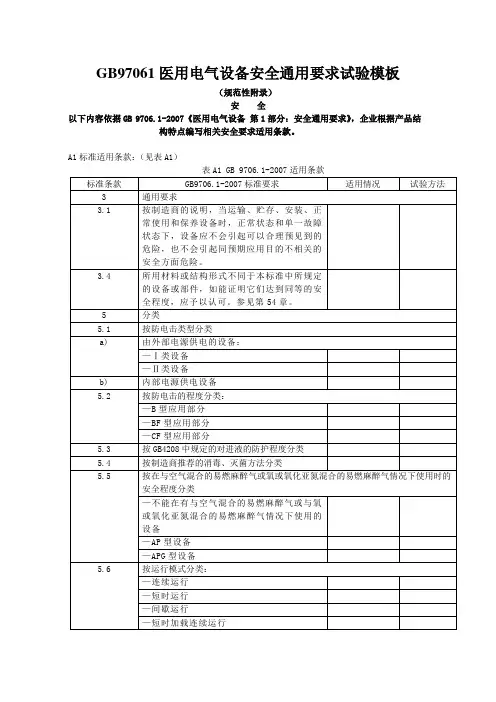

GB97061医用电气设备安全通用要求试验模板
（规范性附录）
安全
以下内容依据GB 9706.1-2007《医用电气设备第1部分：安全通用要求》，企业根据产品结
构特点编写相关安全要求适用条款。

A1标准适用条款：（见表A1）

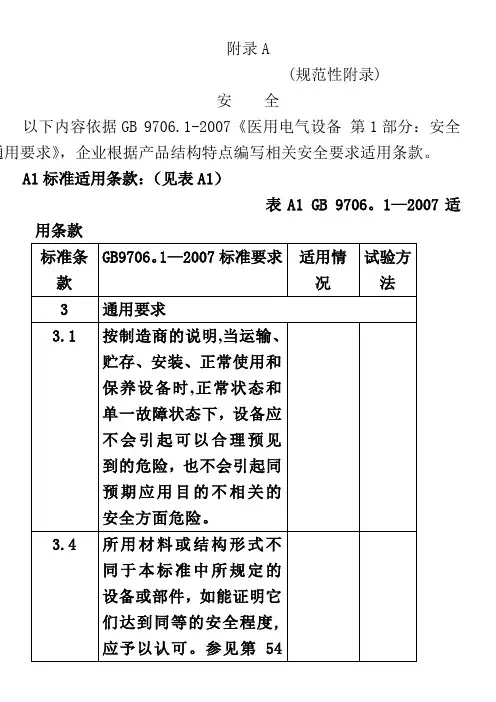

表A1 GB 9706.1-2007适用条款
A2检验规则
A2.1检验项目按表A2的规定。

A2.2判定规则
A2.2.1根据检验目的分为以下几种检验：
a）出厂检验；
b）注册检验；
c）安全认证检验；
d）周期检验。

表A2检验项目
A2.2.2 各类型检验的检验数量及合格判定方法。

说明：
1、“适用情况”栏，如适用填写“适用”；如不适用填写“—”；
2、“试验方法”栏，填写GB9706.1-2007中对应的条款；
3、编制说明中应将不适用的条款逐条说明；
4、出厂检验项目漏电流和电介质强度检验应注明在“正常条件”下进行。
