继电器模块介绍与应用继电器模块介绍与应用继电器是一种常见的电器元件，用于控制电路的开关。
继电器模块则是将继电器嵌入一个单元中，方便用户在电路中进行使用和控制。
在本文中，我们将介绍继电器模块的工作原理、特点以及广泛的应用领域。
一、继电器模块的工作原理1.1 工作原理概述继电器模块是由继电器和其他电路元件组成的系统。
它的工作原理基于电磁感应和开关原理。
当继电器模块受到控制信号时，电磁线圈内产生磁场，通过磁场吸引力或排斥力将继电器的触点开关切换到不同的位置，从而控制电路的通断。
1.2 继电器模块内部结构继电器模块通常由以下几个部分组成：(1) 电磁线圈：负责产生磁场以控制触点开关。
(2) 触点：具有触点材料和触点形状，能够在不同状态下连接或断开电路。
(3) 弹簧：控制触点的开合速度和重复次数。
(4) 辅助电路：用于连接继电器和其他元件，提供控制信号和电源。
二、继电器模块的特点2.1 隔离性继电器模块具有较好的隔离性，通过电磁感应的工作原理，在控制信号和被控制电路之间形成了一定的电气隔离，保证了控制信号与被控制电路之间的安全和可靠。
2.2 低功耗继电器模块的功耗相对较低，只需要在触发时短暂提供电流来激活电磁线圈，可以在长时间的使用中节省能源成本。
2.3 可靠性继电器模块具有较高的可靠性，能够经受较大的电流和电压冲击，且具有较长的使用寿命。
设计良好的继电器模块还具备过电流保护和过温保护等功能，保障了电路系统的安全稳定。
三、继电器模块的应用领域继电器模块由于其特点和优势，在各个领域都有广泛的应用。
以下列举了一些常见的应用领域：3.1 工业自动化继电器模块在工业自动化中起着重要的作用。
它可以用于控制大型设备、机器人、输送带、电机等运行状态，实现自动化的生产流程。
3.2 家居控制继电器模块可以用于家居控制系统，如智能灯光控制、窗帘控制、门禁控制等。
通过继电器模块的使用，可以实现对家居设备的智能化控制和远程控制。

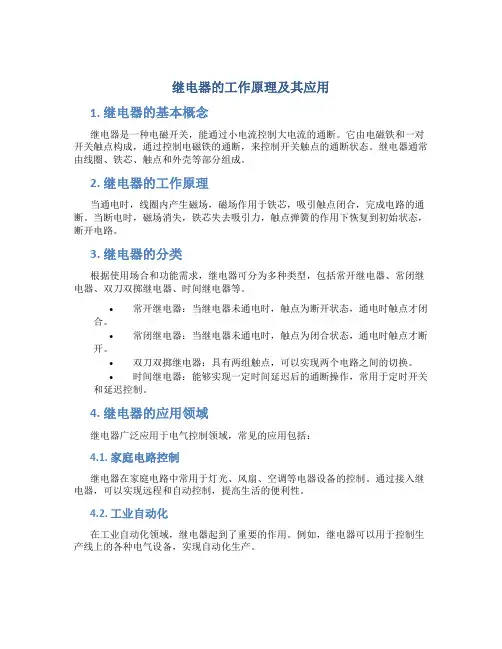

继电器的工作原理及其应用1. 继电器的基本概念继电器是一种电磁开关，能通过小电流控制大电流的通断。
它由电磁铁和一对开关触点构成，通过控制电磁铁的通断，来控制开关触点的通断状态。
继电器通常由线圈、铁芯、触点和外壳等部分组成。
2. 继电器的工作原理当通电时，线圈内产生磁场，磁场作用于铁芯，吸引触点闭合，完成电路的通断。
当断电时，磁场消失，铁芯失去吸引力，触点弹簧的作用下恢复到初始状态，断开电路。
3. 继电器的分类根据使用场合和功能需求，继电器可分为多种类型，包括常开继电器、常闭继电器、双刀双掷继电器、时间继电器等。
•常开继电器：当继电器未通电时，触点为断开状态，通电时触点才闭合。
•常闭继电器：当继电器未通电时，触点为闭合状态，通电时触点才断开。
•双刀双掷继电器：具有两组触点，可以实现两个电路之间的切换。
•时间继电器：能够实现一定时间延迟后的通断操作，常用于定时开关和延迟控制。
4. 继电器的应用领域继电器广泛应用于电气控制领域，常见的应用包括：4.1. 家庭电路控制继电器在家庭电路中常用于灯光、风扇、空调等电器设备的控制。
通过接入继电器，可以实现远程和自动控制，提高生活的便利性。
4.2. 工业自动化在工业自动化领域，继电器起到了重要的作用。
例如，继电器可以用于控制生产线上的各种电气设备，实现自动化生产。
4.3. 电力系统保护继电器在电力系统中常被用于监测和保护设备。
例如，过流继电器可以监测电路中的电流，当电流超过安全范围时，触发继电器切断电路，以保护设备的安全运行。
4.4. 车辆电子系统继电器也广泛应用于汽车和其他交通工具的电子系统中。
例如，继电器可以用于车辆的起动电路、点火电路和照明电路等。
4.5. 信息通信领域在信息通信领域，继电器也有一定的应用。
例如，电话交换机中的继电器可以实现电话线路的接通和断开，完成通信连接。
5. 继电器的优缺点继电器具有以下优点：•通断能力强，可以控制高功率电器设备。
•安全可靠，触点完全隔离开关与被控对象。

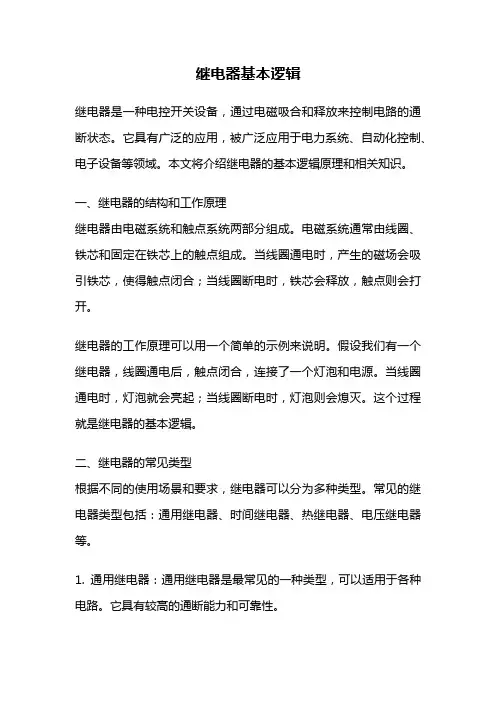

继电器基本逻辑继电器是一种电控开关设备，通过电磁吸合和释放来控制电路的通断状态。
它具有广泛的应用，被广泛应用于电力系统、自动化控制、电子设备等领域。
本文将介绍继电器的基本逻辑原理和相关知识。
一、继电器的结构和工作原理继电器由电磁系统和触点系统两部分组成。
电磁系统通常由线圈、铁芯和固定在铁芯上的触点组成。
当线圈通电时，产生的磁场会吸引铁芯，使得触点闭合；当线圈断电时，铁芯会释放，触点则会打开。
继电器的工作原理可以用一个简单的示例来说明。
假设我们有一个继电器，线圈通电后，触点闭合，连接了一个灯泡和电源。
当线圈通电时，灯泡就会亮起；当线圈断电时，灯泡则会熄灭。
这个过程就是继电器的基本逻辑。
二、继电器的常见类型根据不同的使用场景和要求，继电器可以分为多种类型。
常见的继电器类型包括：通用继电器、时间继电器、热继电器、电压继电器等。
1. 通用继电器：通用继电器是最常见的一种类型，可以适用于各种电路。
它具有较高的通断能力和可靠性。
2. 时间继电器：时间继电器是根据时间来控制电路的通断状态的一种继电器。
它可以根据预设的时间延时来控制电路的开关。
3. 热继电器：热继电器是利用热敏元件的温度变化来控制电路通断状态的一种继电器。
它常用于电机保护和过载保护等领域。
4. 电压继电器：电压继电器是根据电压信号来控制电路通断状态的一种继电器。
它可以用于电力系统中的电压保护和控制等方面。
三、继电器的应用领域继电器具有广泛的应用领域，下面将介绍几个常见的应用领域。
1. 电力系统：继电器在电力系统中起到重要的保护作用。
它可以用于电流保护、电压保护、频率保护等方面，保障电力系统的安全稳定运行。
2. 自动化控制：继电器在自动化控制领域中被广泛应用。
它可以用于控制电机、气动元件、液压元件等设备，实现自动化生产和控制。
3. 电子设备：继电器在电子设备中也有重要的应用。
例如，继电器可以用于电源开关、电路保护和电路切换等方面。
四、继电器的特点和优势继电器具有以下特点和优势：1. 通断能力强：继电器可以承受较高的电流和电压，具有较强的通断能力。
常用继电器介绍范文继电器是一种常见的电器元件，用于控制电流的开关。
它由控制电路和主电路两部分组成，通过控制电路的开闭来控制主电路电流的通断。
继电器广泛应用于家庭用电、工业自动化等领域。
以下是对常用继电器的介绍，详细解释了其原理、分类以及应用等方面。
一、继电器的原理和工作方式继电器的原理基于电磁感应现象，通过线圈中通电产生的磁场来吸引或释放动作系统，从而控制主电路的通断。
它的工作方式分为两种：吸合状态和脱扣状态。
1.吸合状态：当继电器的控制电路通电时，线圈中产生磁场，使得铁芯被吸引，动作系统闭合，主电路通电。
这种状态下，继电器起到了一个通断开关的作用。
2.脱扣状态：当继电器的控制电路断电时，线圈中的磁场消失，铁芯失去吸引力，动作系统弹簧的力量将其脱离，主电路断电。
这种状态下，继电器起到了一个通断开关断电的作用。
二、常见继电器的分类继电器根据其用途和功能的不同，可以分为以下几种常见类型：1.电压继电器：根据操作电压的不同，可以分为交流继电器和直流继电器。
交流继电器主要用于家用电器、电动机等领域，而直流继电器主要用于自动化控制、电子设备等领域。
2.功率继电器：功率继电器根据其负载的功率大小，可以分为小功率继电器和大功率继电器。
小功率继电器常用于自动控制、仪器仪表等领域，而大功率继电器则用于电力系统、电机控制等领域。
3.时间继电器：时间继电器通过设置时间延迟来控制电路的通断。
它可以分为延时继电器和定时继电器。
延时继电器主要用于防止过电流、过载等异常情况的发生，而定时继电器则用于定时开关、定时计数等应用。
三、常用继电器的应用1.家庭用电：继电器在家庭用电中起到了重要的作用。
例如，空调、电视机等家用电器的开关便利性往往依赖于继电器的控制。
2.工业自动化：继电器广泛应用于工业自动化控制系统中。
例如，生产线上的自动输送带、机器人等设备的控制，都离不开继电器的协助。
3.汽车电子：汽车中的多种电子设备也依赖于继电器进行控制。
继电器的工作原理引言概述：继电器是电气控制系统中常见的元件，它起到了电路开关的作用。
本文将详细介绍继电器的工作原理，包括其基本组成、工作方式、工作原理以及应用领域等方面，以帮助读者更好地理解和应用继电器。
正文内容：1. 继电器的基本组成1.1 电磁铁：继电器的核心部件，通过电流激励产生磁场，控制继电器的开关状态。
1.2 触点：继电器的开关部分，由触点片和触点弹簧组成，能够实现电路的通断。
1.3 引脚：连接继电器与外部电路的接口，通常包括控制端和输出端。
2. 继电器的工作方式2.1 电流控制型继电器：通过外部电流控制电磁铁的通断，进而控制触点的闭合和断开。
2.2 电压控制型继电器：通过外部电压控制电磁铁的通断，实现触点的开关。
2.3 磁控型继电器：通过外部磁场控制电磁铁的通断，控制触点的闭合和断开。
3. 继电器的工作原理3.1 吸合过程：当电流通过电磁铁时，电磁铁产生磁场，吸引触点片闭合，实现电路通断。
3.2 断开过程：当电流停止流过电磁铁时，电磁铁的磁场消失，触点弹簧的作用下，触点片断开，电路断开。
3.3 双刀触点：某些继电器具有两组触点，可以同时控制两个电路的通断。
4. 继电器的应用领域4.1 自动控制系统：继电器广泛应用于工业自动化控制系统中，如自动化生产线、机器人控制等。
4.2 电力系统：继电器在电力系统中起到保护和控制的作用，如过流保护、短路保护等。
4.3 交通运输：继电器在交通信号灯、电动车辆充电桩等领域发挥着重要作用。
4.4 电子设备：继电器也广泛应用于电子设备中，如计算机、通信设备等。
5. 继电器的发展趋势5.1 小型化：随着科技的发展，继电器正朝着体积更小、功耗更低的方向发展。
5.2 高可靠性：继电器的可靠性是应用的关键，未来继电器将更加稳定可靠。
5.3 智能化：继电器将与传感器、控制器等智能设备结合，实现更智能化的控制。
总结：通过对继电器的工作原理的详细阐述，我们了解到继电器的基本组成、工作方式和工作原理。
继电器调研报告继电器调研报告一、研究目的和背景继电器是一种电气控制器件，常用于电力系统、通信系统和自动化设备等领域。
本次调研旨在了解继电器的种类、工作原理、应用领域以及市场发展情况，为相关领域的工程师和研究人员提供参考信息。
二、研究方法本次调研采用了文献资料收集和专家访谈相结合的方法。
通过查阅相关文献资料，了解继电器的基本知识和应用情况；同时，我们还采访了多位电气工程师和自动化专家，了解他们对继电器的看法和应用经验。
三、继电器的基本知识1. 继电器的定义继电器是一种用于控制电流、电压的自动开关装置，其工作原理是通过控制较小电流或电压的输入，实现对较大电流或电压的开关控制。
2. 继电器的分类按工作原理分，继电器可分为电磁继电器、固态继电器和热电继电器等；按触点数分，继电器可分为单刀单掷继电器、单刀双掷继电器等；按工作方式分，继电器可分为磁保持继电器、时间继电器等。
四、继电器的应用领域1. 电力系统在电力系统中，继电器起到了重要的保护和控制作用。
例如，在发电机保护中，继电器可用于实现电流、电压和频率等参数的监测和控制；在输电线路保护中，继电器可用于实现短路故障的定位和切除；在电流互感器保护中，继电器可用于实现电流传输以及故障检测等。
2. 通信系统在通信系统中，继电器用于实现信号的转换和传输。
例如，在电话系统中，继电器用于实现呼叫转接和线路连接；在电报系统中，继电器用于实现信号的解码和编码。
3. 自动化设备在自动化设备中，继电器用于实现各种自动化控制任务。
例如，工业生产线上的自动化机器人系统中，继电器可用于实现机械臂的动作控制和调度；在智能家居系统中，继电器可用于实现灯光、窗帘和空调等设备的远程控制。
五、市场发展情况继电器作为一种传统的电气控制器件，在电力系统、通信系统和自动化设备等领域一直有着广泛的应用。
随着智能化和自动化技术的快速发展，继电器也在不断更新和演进。
固态继电器的应用越来越广泛，其优点是体积小、可靠性高、寿命长，因此在工业自动化和家居自动化领域有着广阔的市场前景。
继电器的介绍及应用继电器是一种电控开关装置，用于控制较大电流、较高电压的开关动作。
它通常由线圈、触点和机械传动装置组成。
当线圈通电时，会产生磁场，使得机械传动装置动作，从而改变触点的开闭状态。
继电器的应用非常广泛，以下是一些常见的应用领域：1.自动化控制系统：继电器作为自动化控制系统中的重要组成部分，用于控制和保护电路。
例如，继电器可以用于电动机的起动、停止和保护，实现电路的自动控制。
2.电力系统：继电器在电力系统中广泛应用于保护、监控和控制。
例如，继电器可以用于过电流保护、距离保护、差动保护等。
同时，继电器还可以用于电力系统的自动化控制，如自动进出线和自动配电等。
4.汽车电子系统：继电器在汽车电子系统中扮演着重要的角色。
例如，继电器可以用于汽车的照明系统、空调系统、喇叭系统等。
它们可以实现汽车电路的开关控制，保护电路的安全稳定运行。
5.家居电器：继电器在家居电器中也有广泛应用。
例如，继电器可以用于电视机、空调、洗衣机、冰箱等家电产品的开关控制。
通过继电器的应用，可以实现家电的远程控制和智能化管理。
6.工业自动化：继电器在工业自动化中起着至关重要的作用。
例如，继电器可以用于工业生产中的启动、停止和保护。
通过继电器的应用，可以实现工业生产的自动化控制和精确操作。
继电器具有以下几个特点：1.开关容量大：继电器可以控制较大电流、较高电压的开关动作，安全可靠。
2.电隔离能力强：继电器具有良好的电隔离功能，可以有效地保护电路和设备。
3.隔离信号传输：继电器可以在信号输入和输出端之间进行隔离，避免干扰和损坏。
4.可靠性高：继电器具有较长的使用寿命和可靠性，可以适应恶劣的工作环境。
5.体积小：随着科技的发展，继电器体积越来越小，适应各种紧凑空间的应用。
综上所述，继电器是一种重要的电控开关装置，具有广泛的应用。
无论是工业控制还是家居电器，继电器都扮演着重要的角色。
随着科技的发展，继电器的性能和功能也在不断提高，使得它在各个领域的应用更加多样化和灵活化。

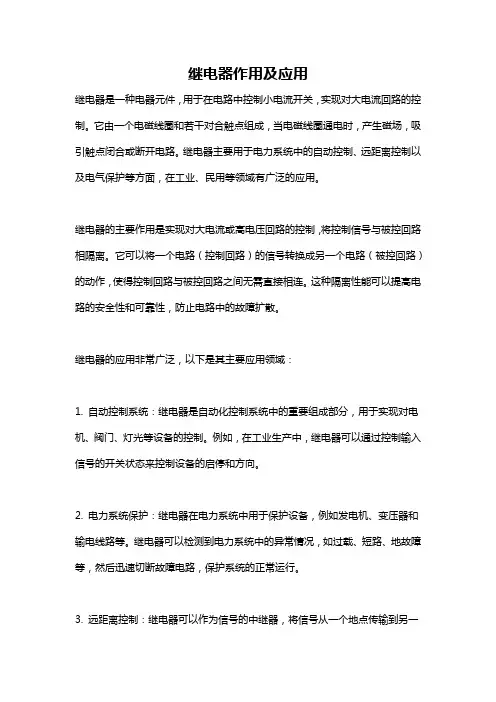

继电器作用及应用继电器是一种电器元件，用于在电路中控制小电流开关，实现对大电流回路的控制。
它由一个电磁线圈和若干对合触点组成，当电磁线圈通电时，产生磁场，吸引触点闭合或断开电路。
继电器主要用于电力系统中的自动控制、远距离控制以及电气保护等方面，在工业、民用等领域有广泛的应用。
继电器的主要作用是实现对大电流或高电压回路的控制，将控制信号与被控回路相隔离。
它可以将一个电路（控制回路）的信号转换成另一个电路（被控回路）的动作，使得控制回路与被控回路之间无需直接相连。
这种隔离性能可以提高电路的安全性和可靠性，防止电路中的故障扩散。
继电器的应用非常广泛，以下是其主要应用领域：1. 自动控制系统：继电器是自动化控制系统中的重要组成部分，用于实现对电机、阀门、灯光等设备的控制。
例如，在工业生产中，继电器可以通过控制输入信号的开关状态来控制设备的启停和方向。
2. 电力系统保护：继电器在电力系统中用于保护设备，例如发电机、变压器和输电线路等。
继电器可以检测到电力系统中的异常情况，如过载、短路、地故障等，然后迅速切断故障电路，保护系统的正常运行。
3. 远距离控制：继电器可以作为信号的中继器，将信号从一个地点传输到另一个地点。
例如，在远程监控系统中，继电器可以接收来自传感器的信号，并通过电路控制远距离的设备操作。
4. 电信设备：继电器常用于电信设备中，用于实现电话、传真、报警等功能。
例如，电话线路中的继电器被用于控制信号的传输和交换，确保电话线路的正常通信。
5. 汽车电气系统：继电器广泛应用于汽车电气系统中，例如车灯、雨刮器、空调等。
继电器可以控制汽车电路中的高电流负载，保护电路不受损坏。
6. 家用电器：继电器也被广泛用于家庭电器中，如冰箱、洗衣机、微波炉等。
继电器可以控制这些电器的开关状态，使其在不同的时间和模式下工作。
总之，继电器作为一种电气控制元件，不仅具有隔离和保护电路的功能，还可以在不同领域中实现自动化控制和远程控制。
继电器工作原理及作用概要继电器是一种常用的电气控制装置，其工作原理基于电磁吸引力和机械传动的原理，能够实现电路的开关控制。
继电器的作用主要是用来放大信号、实现电路的分离和保护、控制大电流设备等。
下面将对继电器的工作原理和作用进行详细的介绍。
一、继电器的工作原理继电器主要由电磁线圈、触点和机械驱动装置组成。
当线圈通电时，会在铁芯上产生磁场，该磁场可以吸引触点闭合或断开。
利用这种原理，继电器可以实现不同电路之间的电气连接或分离。
其工作原理如下：1.电磁吸引力：当继电器的线圈通电时，会在铁芯上产生磁场。
此时，触点上的活动铁片会受到磁力的作用，而闭合或断开。
2.机械传动：当触点上的活动铁片受到磁力作用时，会通过机械传动机构将运动转化为力度，在触点上产生闭合或断开的动作。
3.增益作用：由于线圈通电后产生的磁场能使触点上的活动铁片发生强烈的吸引力，因此继电器可以放大电流和电压信号。
由上述原理可知，继电器主要根据控制信号的输入来使触点闭合或断开，从而实现对电路的控制。
二、继电器的作用继电器具有多种作用，主要包括以下几点：1.开关控制：继电器可以实现对电路的开关控制。
通过线圈的通电或断电，继电器能够控制触点的闭合或断开，从而实现对电路的通断控制。
2.信号放大：继电器的线圈可以将微弱的控制信号进行放大，使得继电器能够控制较大电流和电压的设备。
这样可以实现远距离的信号传输和控制。
3.电路分离和保护：继电器可以将不同电路之间进行分离，保证各电路之间的安全性。
当继电器的触点闭合时，可以将高压电路与低压电路进行分离，这样可以保护低压电路免受高压电路的干扰和损坏。
4.控制大电流设备：继电器能够承受较大的电流和电压，因此可以用来控制大功率设备，如电机、压缩机、空调等。
通过继电器的控制，可以实现对这些设备的启停和转向等操作。
5.逻辑运算和时间延迟：继电器可以根据不同控制要求进行逻辑运算和时间延迟。
通过联接多个继电器，可以实现逻辑运算模块的功能，如与门、或门、非门等。
继电器的基础知识及应用领域中国农村电气化信息网 2005-9-26 来源：中国工控信息网一、时间继电器基础时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。
时间继电器的常用功能有：A：通电延时（On-delay Operation）F：断电延时（Off-delay Operation）Y：星三角延时（Star/Delta Operation）C：带瞬动输出的通电延时（With inst. Contact On-delay Operation）G：间隔延时（Interval-delay Operation）R：往复延时（On-off repetitive delay Operation）K：信号断开延时（Off-signal delay Operation）1、控制电源时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁；当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作；断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载；时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。
一般情况下电源端子的残留电压应小于额定电压的20%，对断电延时型而言应小于额定电压的7%；时间继电器在完成其控制工作后，尽量避免继续通电。
到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。
2、负载连接时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。
不要用时间继电器去直接控制大容量负载，有的负载看上去不大，但由于负载电流特性而出现烧熔触点的现象，下表是负载形式和浪涌电流之间的关系。
3、延时误差主要是重复误差、设定误差、温度误差和电压误差，见下表。
TM：测量的延时时间平均值Ts：设定值TMs：最大刻度值TMx：在不同的电压、温度下所测得的平均延时值Tmax：测得的最大值Tmin：测得的最小值二、如何选用继电器在通讯设备、自动装置、家用电器、汽车电子装置等凡是需要电路转换功能的地方，都可以选用继电器。
由于应用领域很广，不同用户对继电器的要求千差万别。
为满足各种不同应用领域的使用要求，各继电器生产厂家开发了许多不同型号、不同规格、不同使用性能的继电器；随着科学技术的发展，新结构、高性能、高可靠的继电器不断地涌现。
面对品种规格繁多的继电器产品，如何合理选择、正确使用，将直接影响到整机的性能、可靠性。
如何合理选用继电器？首先要深入分析、研究整机的使用条件、技术要求，按照“价值工程”原理，合理地提出入选继电器产品必须达到的技术性能。
我们的技术人员、销售人员应介入继电器的选型，发挥我们的优势，当好参谋，做好售前、售后服务。
可以按下述要点，逐项开展分析、研究：外形及安装方式、安装尺寸；输入参量；输出参量；环境条件；安全要求；可靠性要求。
下面按上述要求分别阐述。
1、外形、安装方式、安装尺寸继电器的外形、安装方式、安装尺寸品种很多，用户必须按整机的具体要求，提出具体的安装面积，允许继电器的高度、安装方式、安装尺寸。
这是选择继电器首先要考虑的问题。
以下几个问题，选用时应予以注意：（1）.对于PC板式引出脚；脚间距大都为2.54×n(n=1、2、3……，以下同)，如JZW5；也有2.5n，如JZG2-2/B；也有不符合标准间距的继电器，如MR72。
引出脚的长度一般为3.5。
（2）.引出脚的可焊性、继电器的抗焊接热、引出脚相对底座的不垂直度等应有严格的要求。
（3）.快连接式继电器；快连接引出脚通常有250#（6.35×0.8）、187#（4.75×0.5）2种。
这类引出脚要特别注意插拔力要求，250#引出脚：拔力矩＞10kg.cm; 187#引出脚：拔力矩＞5kg.cm。
三、输入参量不同种类的输入参量，是选择继电器型号的重要依据。
常见的输入参量的种类有：（1）．交流输入参量。
当输入参量为交流电压（电流）时，应选用交流继电器。
选用这一类型的继电器，应注意以下几个问题：交流频率----交流继电器输入电压（电流）的频率一般为50HZ，或60HZ。
由于二者线圈的感抗不同，吸动电压有明显差异。
合同中应予注明。
环境温度----交流继电器由于存在涡流损耗、磁滞损耗，继电器的温升较高，一般为70℃到80℃。
工作环境温度不宜过高，最好为40℃到65℃，确定环境温度的计算公式：t1≤t2-t3-150C；注：t1：继电器最高环境温度，0C；t2：漆包线、绝缘材料最高允许长期工作温度0C （B级为1300C；F级为1550C）t3：继电器平均温升，0C。
由此可见，当提高环境温度，要求漆包线及绝缘材料的耐温等级相应提高，继电器成本将大幅度上升。
交流噪声----继电器工作时，会发出交流噪声。
初始要求小于45dB（分贝），实际使用中，由于磁极间出现砂尘等污物、机械参数的变化，交流噪声会有所增大。
吸动电压----交流继电器的吸动电压一般小于80%VH(额定工作电压以下同)；允许最高吸动电压＜90%VH。
用供电电压直接激励的继电器，当供电电压波动幅度大于±10%，将导致继电器的失效，电压过低，吸动不可靠，会出现似吸非吸而失效；电压过高，温升上升，继电器绝缘受损而失效。
当供电电压大于±10%时（如农村电网电压波动大）。
合同中应提出，将吸动电压酌情降低；选择较高耐温等级的漆包线、绝缘材料。
（2）．直流输入参量。
这类继电器应用很广，分几种情况加以讨论。
选择直流继电器，突出问题是灵敏度L（线圈额定功耗）问题，L与输出功率大小、外形尺寸、环境条件（环境温度，振动、冲击……）有关，确定继电器灵敏度应十分谨慎，不可片面强调灵敏度，而牺牲其他性能。
当对灵敏度要求不高时，可采用一般灵敏度的直流继电器；当灵敏度要求较高，输出功率为强电，环境条件苛刻，可用固态继电器、中等灵敏度的继电器；当要求高灵敏度（如0.2W以下），可采用混合继电器、极化继电器。
但混合继电器的价格较高，体积较大；极化继电器环境适应性较差，负载能力不高。
当输入电压持续时间较长，如几个小时、几天、几个月、建议采用磁保持继电器。
有几个好处：节省输入电能；降低继电器温升；提高环境适应性。
但要求输入量为脉冲，有极性要求，输入线路复杂化。
如磁卡电表用继电器、卫星电源控制用继电器，继电器触点在一种导通状态下可连续工作几十小时，几个月，采用磁保持很合算。
在电能消耗严加控制的场合下，经常采用磁保持继电器。
当输入参量频率达10Hz及以上，要求继电器快速动作时，应选用舌簧继电器、极化继电器或固态继电器。
舌簧继电器动作频率可达50次/秒，价格低廉，但触点负载能力低，一般只能达50mA、28VDC；极化继电器、固态继电器、切换速度可达100次/秒，工作可靠，但价格高，体积较大；（3）．温度变化影响：继电器线圈电阻随温度的变化而变化，对继电器吸动、释放电压的影响是明显的。
温度上升到极限高温时，释放电压趋于最大值，吸动电压相应升高；温度降到极限低温时，释放电压趋于最小值，吸动电压会有所降低。
极限高温下的不吸动或吸合不可靠；极低温度下不释放或释放迟缓，将导致继电器的失效。
对电流型继电器，因吸动安匝，释放安匝不受线圈电阻变化的影响，故不随继电器温度的变化而变化。
必须指出，有些用户选用电流型继电器，而不是用恒流源作为继电器的激励源，实际上用的是电压源。
在这种情况，必须考虑温度对线圈电阻的影响。
（4）．固体器件开关激励： a.固体器件开关的负载能力必须与被激励继电器的线圈相适应，且留有充分的裕量（一般为2倍）。
b.固体器件开关接通时，激励回路电压分配必须确保继电器线圈上的实际激励电压值符合额定工作电压要求。
c.固体器件开关关断时，激励回路的漏电流必须小于继电器的最小释放电流。
d.固体器件开关反向耐压必须与50～80V峰值电压相适应，且具有必要的余量。
由于继电器线圈断电瞬间，会产生很高的浪涌电压，有时可达1500V，为将电压峰值限制在50～80V之内，必须采用适当的抑制措施。
低压激励与高压输出隔离：现代工业自动控制系统中，往往以低压回路的固体器件开关控制小型中间继电器的输入，再用该继电器的触点转换220VAC或380VAC感性负载回路（如电磁铁、接触器线圈……），实现自动控制和保护功能。
中间继电器实际上承担了低压、高压隔离并转换感性负载功能。
选用此类中间继电器，必须具备良好的绝缘抗电水平和长期耐受高、低温、潮湿、砂尘及有害气体作用的能力。
一般说来，抗恶劣环境能力，可由密封措施与必要的防护手段加以保证；绝缘抗电水平可由绝缘间隙、配电距离严格的控制、认定得以保证。
（5）．互相干扰、误动作：在印刷电路板上高密度组装多种继电器，特别是含有大型电磁铁或接触器产品时，有可能产生电磁互感，导致继电器误动作；也可能由于其活动部分的冲击，振动而导致其他继电器的误动作。
对于灵敏型、简易通用继电器产品的安装，相关位置的安排，要特别留意。
远距离有线激励方式：自动电话振铃电路、门铃型布线激励方式等均属于此类。
由于激励用的连接导线较长，应充分考虑连接导线的电压降对实际激励值的影响，确保加在继电器线圈上的实际激励值达到规定的额定电压工作值的要求。
3、输出参量国内大多数继电器负载能力，只标最大纯阻性负载，这给用户在选择继电器负载时，产生二种误解，导致选型失误。
误解之一是：用户实用的往往不是纯阻负载，而是感性的、灯的、电机的或容性的负载，负载大小等同或接近于阻性负载；误解之二是：负载可以从低电平到额定负载，均能适应。
应该指出，能可靠转换10A阻性负载的继电器，不可转换10A的感性负载，不一定能可靠转换10mA的负载。
因为不同性质负载条件下的电接触失效机理是截然不同的。
应该强调，触点故障是继电器失效的主要原因。
正确理解触点在不同负载类型、不同负载大小条件的电接触特性、失效现象及失效机理，统一制造方与用户的认识，对提高继电器工作的可靠性，尤为重要。
制造厂应改进触点负载的标识、内容，对不同负载类型应分别标注。
1．白炽灯----由于白炽灯钨丝冷态电阻很小，接通瞬间的浪涌电流高达稳态电流15倍。
如此大的浪涌电流会使触点迅速烧蚀，甚至产出熔焊失效。
