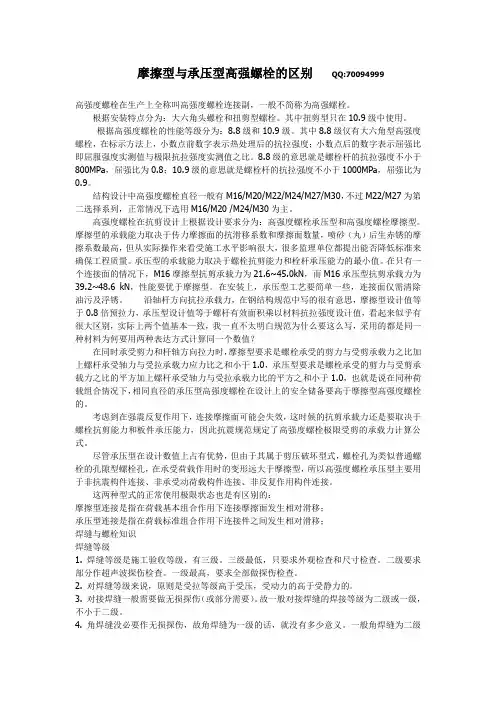

摩擦型与承压型高强螺栓的区别QQ:70094999高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。
根据安装特点分为：大六角头螺栓和扭剪型螺栓。
其中扭剪型只在10.9级中使用。
根据高强度螺栓的性能等级分为：8.8级和10.9级。
其中8.8级仅有大六角型高强度螺栓，在标示方法上，小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。
8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。
结构设计中高强度螺栓直径一般有M16/M20/M22/M24/M27/M30，不过M22/M27为第二选择系列，正常情况下选用M16/M20 /M24/M30为主。
高强度螺栓在抗剪设计上根据设计要求分为：高强度螺栓承压型和高强度螺栓摩擦型。
摩擦型的承载能力取决于传力摩擦面的抗滑移系数和摩擦面数量，喷砂（丸）后生赤锈的摩擦系数最高，但从实际操作来看受施工水平影响很大，很多监理单位都提出能否降低标准来确保工程质量。
承压型的承载能力取决于螺栓抗剪能力和栓杆承压能力的最小值。
在只有一个连接面的情况下，M16摩擦型抗剪承载力为21.6~45.0kN，而M16承压型抗剪承载力为39.2~48.6 kN，性能要优于摩擦型。
在安装上，承压型工艺要简单一些，连接面仅需清除油污及浮锈。
沿轴杆方向抗拉承载力，在钢结构规范中写的很有意思，摩擦型设计值等于0.8倍预拉力，承压型设计值等于螺杆有效面积乘以材料抗拉强度设计值，看起来似乎有很大区别，实际上两个值基本一致，我一直不太明白规范为什么要这么写，采用的都是同一种材料为何要用两种表达方式计算同一个数值？在同时承受剪力和杆轴方向拉力时，摩擦型要求是螺栓承受的剪力与受剪承载力之比加上螺杆承受轴力与受拉承载力应力比之和小于1.0，承压型要求是螺栓承受的剪力与受剪承载力之比的平方加上螺杆承受轴力与受拉承载力比的平方之和小于1.0，也就是说在同种荷载组合情况下，相同直径的承压型高强度螺栓在设计上的安全储备要高于摩擦型高强度螺栓的。
钢结构考试简答一1、对接焊缝在哪种情况下才需要进行计算？（7分）答：焊接缺陷对受压、受剪的对接焊缝影响不大，故可认为受压、受剪的对接焊缝与母材强度相等，但受拉的对接焊缝对缺陷甚为敏感。
由于一、二级检验的焊缝与母材强度相等，故只有三级检验的焊缝才需进行抗拉强度验算。
（4）角度56度（3）2在抗剪连接中,普通螺栓连接与摩擦型高强度螺栓连接的工作性能有何不同？（8分）答：普通螺栓受剪时，从受力直至破坏经历四个阶段，由于它允许接触面滑动，以连接达到破坏的极限状态作为设计准则；高强度螺栓在拧紧时，螺杆中产生了很大的预拉力，而被连接板件间则产生很大的预压力。
连接受力后，由于接触面上产生的摩擦力，能在相当大的荷载情况下阻止板件间的相对滑移，因而弹性工作阶段较长。
当外力超过了板间摩擦力后，板件间即产生相对滑动。
高强度螺栓摩擦型连接是以板件间出现滑动为抗剪承载力极限状态3、钢结构的疲劳破坏有什么特点？（7分）特点有：是一种低应力水平下的突然破坏，（3）属于一种脆性破坏；其断口不同于一般脆性断口，可分为裂纹源、裂纹扩展区和断裂区；（2）该类型破坏对缺陷十分敏感。
4、螺栓在构件上的排列有几种形式？应满足什么要求？最小的栓距和端距分别是多少？答：螺栓在构件上的排列有两种形式：并列和错列。
（2分）应满足三方面要求：①受力要求、②施工要求、③构造要求（3分）最小的栓距为，最小的端距为（3分）1、钢结构的破坏形式有哪两种？其特点如何？（7分）答：塑性破坏：破坏前具有较大的塑性变形，常在钢材表面出现明显的相互垂直交错的锈迹剥落线。
由于塑性破坏前总有较大的塑性变形发生，且变形持续时间较长，容易被发现和抢修加固，因此不至发生严重后果。
脆性破坏：破坏前塑性变形很小，或根本没有塑性变形，而突然迅速断裂。
由于破坏前没有任何预兆，破坏速度又极快，无法察觉和补救，而且一旦发生常引发整个结构的破坏，后果非常严重，因此在钢结构的设计、施工和使用过程中，要特别注意防止这种破坏的发生。

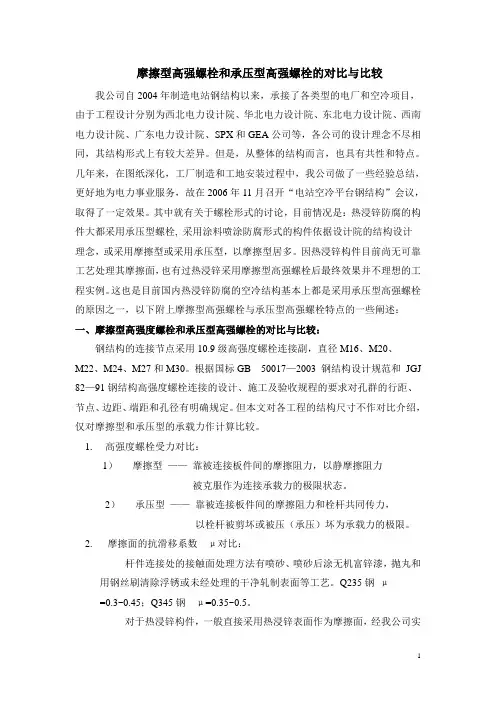

摩擦型高强螺栓和承压型高强螺栓的对比与比较我公司自2004年制造电站钢结构以来，承接了各类型的电厂和空冷项目，由于工程设计分别为西北电力设计院、华北电力设计院、东北电力设计院、西南电力设计院、广东电力设计院、SPX和GEA公司等，各公司的设计理念不尽相同，其结构形式上有较大差异。
但是，从整体的结构而言，也具有共性和特点。
几年来，在图纸深化，工厂制造和工地安装过程中，我公司做了一些经验总结，更好地为电力事业服务，故在2006年11月召开“电站空冷平台钢结构”会议，取得了一定效果。
其中就有关于螺栓形式的讨论，目前情况是：热浸锌防腐的构件大都采用承压型螺栓, 采用涂料喷涂防腐形式的构件依据设计院的结构设计理念，或采用摩擦型或采用承压型，以摩擦型居多。
因热浸锌构件目前尚无可靠工艺处理其摩擦面，也有过热浸锌采用摩擦型高强螺栓后最终效果并不理想的工程实例。
这也是目前国内热浸锌防腐的空冷结构基本上都是采用承压型高强螺栓的原因之一，以下附上摩擦型高强螺栓与承压型高强螺栓特点的一些阐述：一、摩擦型高强度螺栓和承压型高强螺栓的对比与比较：钢结构的连接节点采用10.9级高强度螺栓连接副，直径M16、M20、M22、M24、M27和M30。
根据国标GB 50017—2003 钢结构设计规范和JGJ 82—91钢结构高强度螺栓连接的设计、施工及验收规程的要求对孔群的行距、节点、边距、端距和孔径有明确规定。
但本文对各工程的结构尺寸不作对比介绍，仅对摩擦型和承压型的承载力作计算比较。
1.高强度螺栓受力对比：1）摩擦型——靠被连接板件间的摩擦阻力，以静摩擦阻力被克服作为连接承载力的极限状态。
2）承压型——靠被连接板件间的摩擦阻力和栓杆共同传力，以栓杆被剪坏或被压（承压）坏为承载力的极限。
2. 摩擦面的抗滑移系数μ对比：杆件连接处的接触面处理方法有喷砂、喷砂后涂无机富锌漆，抛丸和用钢丝刷清除浮锈或未经处理的干净轧制表面等工艺。
Q235钢μ=0.3~0.45；Q345钢μ=0.35~0.5。

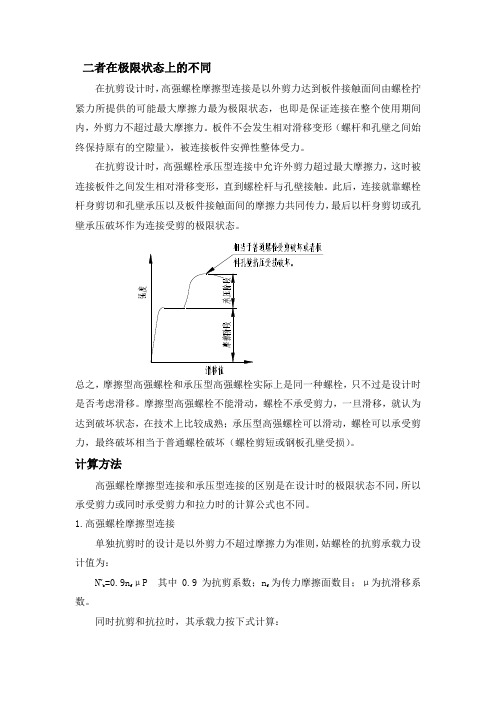

二者在极限状态上的不同在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力最为极限状态，也即是保证连接在整个使用期间内，外剪力不超过最大摩擦力。
板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件安弹性整体受力。
在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触。
此后，连接就靠螺栓杆身剪切和孔壁承压以及板件接触面间的摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪的极限状态。
总之，摩擦型高强螺栓和承压型高强螺栓实际上是同一种螺栓，只不过是设计时是否考虑滑移。
摩擦型高强螺栓不能滑动，螺栓不承受剪力，一旦滑移，就认为达到破坏状态，在技术上比较成熟；承压型高强螺栓可以滑动，螺栓可以承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪短或钢板孔壁受损）。
计算方法高强螺栓摩擦型连接和承压型连接的区别是在设计时的极限状态不同，所以承受剪力或同时承受剪力和拉力时的计算公式也不同。
1.高强螺栓摩擦型连接单独抗剪时的设计是以外剪力不超过摩擦力为准则，姑螺栓的抗剪承载力设计值为：N vb =0.9nfμP 其中0.9为抗剪系数；nf为传力摩擦面数目；μ为抗滑移系数。
同时抗剪和抗拉时，其承载力按下式计算：(Nv /Nvb)+（Nt/N bt）≤1 其中Nv、Nt——一个高强螺栓所承受的剪力、拉力；N v b、N bt——一个高强螺栓受剪、受拉的承载力设计值。
承载力的计算与连接板厚度无关2.高强螺栓承压型连接单独抗剪承载力：N bvl =(nvπd/4)×f bv（螺栓杆的抗剪承载力）N bc =d×∑t×f bc（孔壁承压的设计值）N v b=min（N bvl、N bc）同时抗剪和抗拉的承载力：（(Nv /Nvlb)2+（Nt/N bt）2）0.5≤1 Nv≤N bc/1.2承载力的计算与连接板厚度有关如图示，摩擦型连接的承载力可以表示为直线2和坐标轴围成的面积；而承压型连接可以表示为曲线1和直线2以及坐标轴围成的面积；而直线2和直线3以及坐标轴围成的面积表示高强螺栓承压型连接承载力低于高强螺栓摩擦型连接的承载力，这主要是由于连接板太薄造成的，所以在设计时应适当的加大连接板的厚度，以避免这种情况出现。

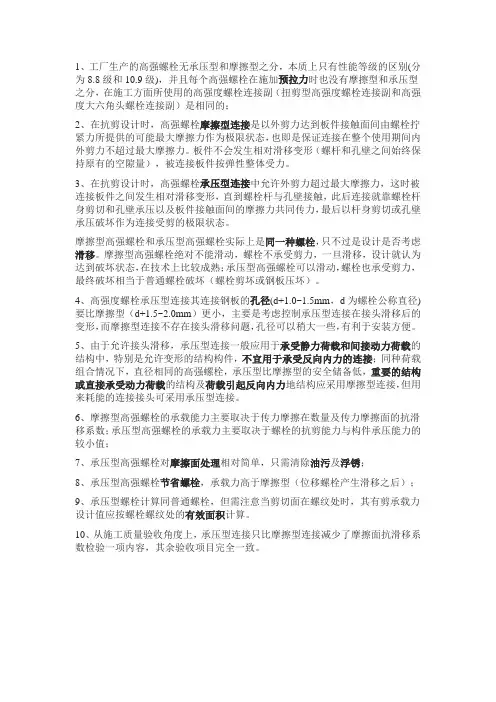

1、工厂生产的高强螺栓无承压型和摩擦型之分，本质上只有性能等级的区别(分为8.8级和10.9级)，并且每个高强螺栓在施加预拉力时也没有摩擦型和承压型之分，在施工方面所使用的高强度螺栓连接副（扭剪型高强度螺栓连接副和高强度大六角头螺栓连接副）是相同的；2、在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力作为极限状态，也即是保证连接在整个使用期间内外剪力不超过最大摩擦力。
板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件按弹性整体受力。
3、在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触，此后连接就靠螺栓杆身剪切和孔壁承压以及板件接触面间的摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪的极限状态。
摩擦型高强螺栓和承压型高强螺栓实际上是同一种螺栓，只不过是设计是否考虑滑移。
摩擦型高强螺栓绝对不能滑动，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态，在技术上比较成熟；承压型高强螺栓可以滑动，螺栓也承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪坏或钢板压坏）。
4、高强度螺栓承压型连接其连接钢板的孔径(d+1.0~1.5mm，d为螺栓公称直径)要比摩擦型（d+1.5~2.0mm）更小，主要是考虑控制承压型连接在接头滑移后的变形，而摩擦型连接不存在接头滑移问题，孔径可以稍大一些，有利于安装方便。
5、由于允许接头滑移，承压型连接一般应用于承受静力荷载和间接动力荷载的结构中，特别是允许变形的结构构件，不宜用于承受反向内力的连接；同种荷载组合情况下，直径相同的高强螺栓，承压型比摩擦型的安全储备低，重要的结构或直接承受动力荷载的结构及荷载引起反向内力地结构应采用摩擦型连接，但用来耗能的连接接头可采用承压型连接。
6、摩擦型高强螺栓的承载能力主要取决于传力摩擦在数量及传力摩擦面的抗滑移系数；承压型高强螺栓的承载力主要取决于螺栓的抗剪能力与构件承压能力的较小值；7、承压型高强螺栓对摩擦面处理相对简单，只需清除油污及浮锈；8、承压型高强螺栓节省螺栓，承载力高于摩擦型（位移螺栓产生滑移之后）；9、承压型螺栓计算同普通螺栓，但需注意当剪切面在螺纹处时，其有剪承载力设计值应按螺栓螺纹处的有效面积计算。

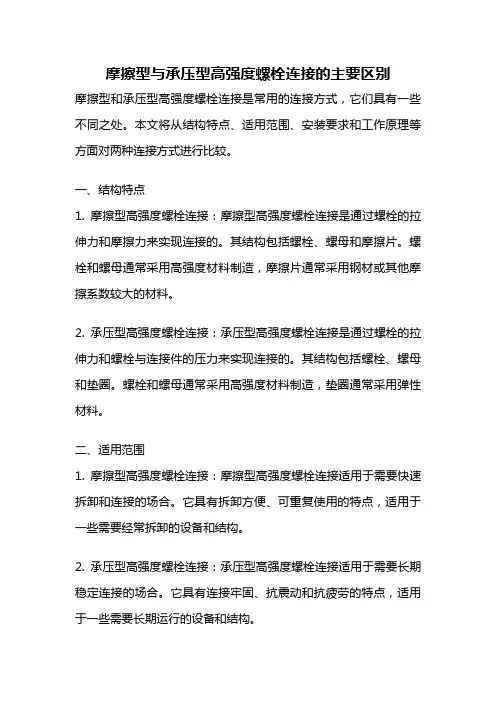

摩擦型与承压型高强度螺栓连接的主要区别摩擦型和承压型高强度螺栓连接是常用的连接方式，它们具有一些不同之处。
本文将从结构特点、适用范围、安装要求和工作原理等方面对两种连接方式进行比较。
一、结构特点1. 摩擦型高强度螺栓连接：摩擦型高强度螺栓连接是通过螺栓的拉伸力和摩擦力来实现连接的。
其结构包括螺栓、螺母和摩擦片。
螺栓和螺母通常采用高强度材料制造，摩擦片通常采用钢材或其他摩擦系数较大的材料。
2. 承压型高强度螺栓连接：承压型高强度螺栓连接是通过螺栓的拉伸力和螺栓与连接件的压力来实现连接的。
其结构包括螺栓、螺母和垫圈。
螺栓和螺母通常采用高强度材料制造，垫圈通常采用弹性材料。
二、适用范围1. 摩擦型高强度螺栓连接：摩擦型高强度螺栓连接适用于需要快速拆卸和连接的场合。
它具有拆卸方便、可重复使用的特点，适用于一些需要经常拆卸的设备和结构。
2. 承压型高强度螺栓连接：承压型高强度螺栓连接适用于需要长期稳定连接的场合。
它具有连接牢固、抗震动和抗疲劳的特点，适用于一些需要长期运行的设备和结构。
三、安装要求1. 摩擦型高强度螺栓连接：安装时需控制螺栓的预紧力，以达到预期的摩擦力。
通常需要使用扭矩扳手或液压扳手进行控制，确保螺栓的预紧力达到要求。
2. 承压型高强度螺栓连接：安装时需控制螺栓的预紧力和垫圈的压力，以达到预期的连接效果。
通常需要使用扭矩扳手或液压扳手进行控制，确保螺栓的预紧力和垫圈的压力达到要求。
四、工作原理1. 摩擦型高强度螺栓连接：在工作过程中，螺栓受到拉伸力和摩擦力的作用，将连接件固定在一起。
摩擦力越大，连接越牢固。
2. 承压型高强度螺栓连接：在工作过程中，螺栓受到拉伸力和连接件的压力的作用，将连接件固定在一起。
连接件的压力越大，连接越牢固。
摩擦型和承压型高强度螺栓连接在结构特点、适用范围、安装要求和工作原理等方面存在一些区别。
根据实际需要，选择合适的连接方式可以确保连接的牢固性和可靠性。
在实际应用中，需要根据具体情况进行选择，并按照相关标准和规范进行安装和使用，以确保连接的质量和安全。
高强度螺栓摩擦型和承压型连接的区别高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力作为极限状态，也即是保证连接在整个使用期间内外剪力不超过最大摩擦力。
板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件按弹性整体受力。
在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触，此后连接就靠螺栓杆身剪切和孔壁承压以及板件接触面间的摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪的极限状态。
总之，摩擦型高强螺栓和承压型高强螺栓实际上是同一种螺栓，只不过是设计是否考虑滑移。
摩擦型高强螺栓绝对不能滑动，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态，在技术上比较成熟；承压型高强螺栓可以滑动，螺栓也承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪坏或钢板压坏）。
几点补充意见1）高强度螺栓摩擦型连接和高强度螺栓承压型连接不是两个连接接头形式，而是同一个连接的两个不同阶段。
对同一个高强度螺栓连接，承压型连接的承载力应该高于摩擦型连接的承载力，但在设计时，需要考虑连接板厚度与螺栓直径的匹配。
2）摩擦型连接和承压型连接在施工方面所使用的高强度螺栓连接副是相同的，而且高强度螺栓连接副紧固的方法和预拉力值的要求也相同。
也就是说，设计时只确定高强度螺栓连接副的性能等级，如8.8级、10.9级等，施工单位应根据工程（特别是节点构造）情况，施工经验以及市场价格等因素，自行采购何种类型的高强度螺栓连接副。

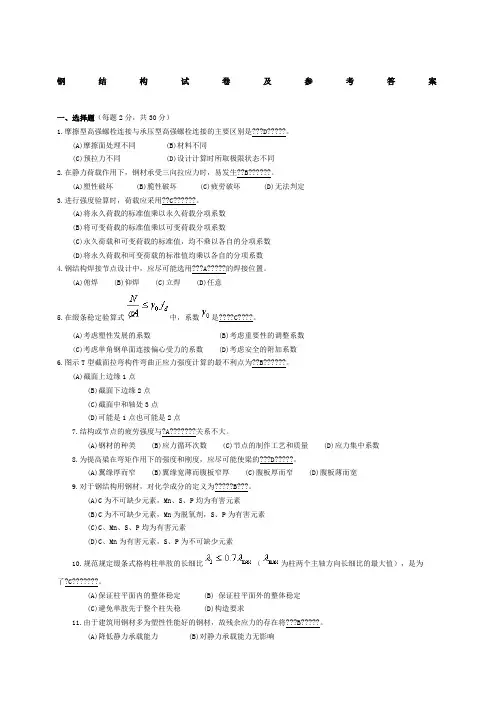

钢结构试卷及参考答案一、选择题（每题2分，共30分）1.摩擦型高强螺栓连接与承压型高强螺栓连接的主要区别是???D?????。
(A)摩擦面处理不同(B)材料不同(C)预拉力不同(D)设计计算时所取极限状态不同2.在静力荷载作用下，钢材承受三向拉应力时，易发生??B??????。
(A)塑性破坏(B)脆性破坏(C)疲劳破坏(D)无法判定3.进行强度验算时，荷载应采用??C??????。
(A)将永久荷载的标准值乘以永久荷载分项系数(B)将可变荷载的标准值乘以可变荷载分项系数(C)永久荷载和可变荷载的标准值，均不乘以各自的分项系数(D)将永久荷载和可变荷载的标准值均乘以各自的分项系数4.钢结构焊接节点设计中，应尽可能选用???A?????的焊接位置。
(A)俯焊(B)仰焊(C)立焊(D)任意5.在缀条稳定验算式中，系数是????C????。
(A)考虑塑性发展的系数(B)考虑重要性的调整系数(C)考虑单角钢单面连接偏心受力的系数(D)考虑安全的附加系数6.图示T型截面拉弯构件弯曲正应力强度计算的最不利点为??B??????。
(A)截面上边缘1点(B)截面下边缘2点(C)截面中和轴处3点(D)可能是1点也可能是2点7.结构或节点的疲劳强度与?A???????关系不大。
(A)钢材的种类(B)应力循环次数(C)节点的制作工艺和质量(D)应力集中系数8.为提高梁在弯矩作用下的强度和刚度，应尽可能使梁的???D?????。
(A)翼缘厚而窄(B)翼缘宽薄而腹板窄厚(C)腹板厚而窄(D)腹板薄而宽9.对于钢结构用钢材，对化学成分的定义为?????B???。
(A)C为不可缺少元素，Mn、S、P均为有害元素(B)C为不可缺少元素，Mn为脱氧剂，S、P为有害元素(C)C、Mn、S、P均为有害元素(D)C、Mn为有害元素，S、P为不可缺少元素10.规范规定缀条式格构柱单肢的长细比（为柱两个主轴方向长细比的最大值），是为了?C???????。
《钢结构》试卷及答一一、选择题（每题2分，共30分）1.摩擦型高强螺栓连接与承压型高强螺栓连接的主要区别是。
(A)摩擦面处理不同(B)材料不同(C)预拉力不同(D)设计计算时所取极限状态不同2.在静力荷载作用下，钢材承受三向拉应力时，易发生。
(A)塑性破坏(B)脆性破坏(C)疲劳破坏(D)无法判定3.进行强度验算时，荷载应采用。
(A)将永久荷载的标准值乘以永久荷载分项系数(B)将可变荷载的标准值乘以可变荷载分项系数(C)永久荷载和可变荷载的标准值，均不乘以各自的分项系数(D)将永久荷载和可变荷载的标准值均乘以各自的分项系数4.钢结构焊接节点设计中，应尽可能选用的焊接位置。
(A)俯焊(B)仰焊(C)立焊(D)任意5.在缀条稳定验算式中，系数是。
(A)考虑塑性发展的系数(B)考虑重要性的调整系数(C)考虑单角钢单面连接偏心受力的系数(D)考虑安全的附加系数6.图示T型截面拉弯构件弯曲正应力强度计算的最不利点为。
(A)截面上边缘1点(B)截面下边缘2点(C)截面中和轴处3点(D)可能是1点也可能是2点7.结构或节点的疲劳强度与关系不大。
(A)钢材的种类(B)应力循环次数(C)节点的制作工艺和质量(D)应力集中系数8.为提高梁在弯矩作用下的强度和刚度，应尽可能使梁的。
(A)翼缘厚而窄(B)翼缘宽薄而腹板窄厚(C)腹板厚而窄(D)腹板薄而宽9.对于钢结构用钢材，对化学成分的定义为。
(A)C为不可缺少元素，Mn、S、P均为有害元素(B)C为不可缺少元素，Mn为脱氧剂，S、P为有害元素(C)C、Mn、S、P均为有害元素(D)C、Mn为有害元素，S、P为不可缺少元素10.规范规定缀条式格构柱单肢的长细比（为柱两个主轴方向长细比的最大值），是为了。
(A)保证柱平面内的整体稳定(B) 保证柱平面外的整体稳定(C)避免单肢先于整个柱失稳(D)构造要求11.由于建筑用钢材多为塑性性能好的钢材，故残余应力的存在将。
(A)降低静力承载能力(B)对静力承载能力无影响(C)提高静力承载能力(D)钢材易发生塑性破坏12.开口槽形截面轴心受压构件，当绕对称轴失稳时，构件将发生的失稳变形。

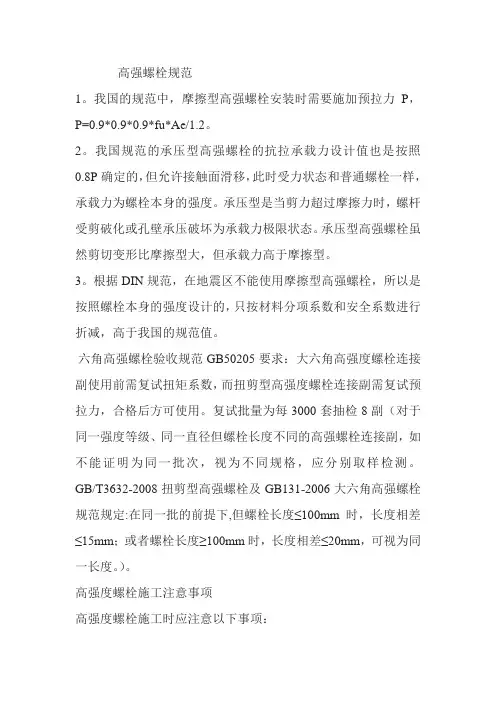

高强螺栓规范1。
我国的规范中，摩擦型高强螺栓安装时需要施加预拉力P，P=0.9*0.9*0.9*fu*Ae/1.2。
2。
我国规范的承压型高强螺栓的抗拉承载力设计值也是按照0.8P确定的，但允许接触面滑移，此时受力状态和普通螺栓一样，承载力为螺栓本身的强度。
承压型是当剪力超过摩擦力时，螺杆受剪破化或孔壁承压破坏为承载力极限状态。
承压型高强螺栓虽然剪切变形比摩擦型大，但承载力高于摩擦型。
3。
根据DIN规范，在地震区不能使用摩擦型高强螺栓，所以是按照螺栓本身的强度设计的，只按材料分项系数和安全系数进行折减，高于我国的规范值。
六角高强螺栓验收规范GB50205要求：大六角高强度螺栓连接副使用前需复试扭矩系数，而扭剪型高强度螺栓连接副需复试预拉力，合格后方可使用。
复试批量为每3000套抽检8副（对于同一强度等级、同一直径但螺栓长度不同的高强螺栓连接副，如不能证明为同一批次，视为不同规格，应分别取样检测。
GB/T3632-2008扭剪型高强螺栓及GB131-2006大六角高强螺栓规范规定:在同一批的前提下,但螺栓长度≤100mm时，长度相差≤15mm；或者螺栓长度≥100mm时，长度相差≤20mm，可视为同一长度。
）。
高强度螺栓施工注意事项高强度螺栓施工时应注意以下事项：（1）当天安装的高强度螺栓，当天终拧完；（2）螺栓穿入方向以便利施工为准，每个节点整齐一致；（3）螺母，垫圈均有方向要求，螺栓，螺母均标有级别与生产厂家；（4）已安装高强度螺栓严禁用火焰或电焊切割梅花头；（5）因狭窄高强度螺栓扳手不宜操作部位，可采用加高套管或用手动扳手安装。
可转动螺栓头，但必须根据试验调整紧固扭矩；（6）高强螺栓超拧应更换并废弃换下来的螺栓，不得重复使用；（7）安装中的错孔、漏孔不允许用气割开孔，错孔应严格按《钢结构工程施工施工质量验收规范》（GB50205）和《钢结构高强度螺栓连接的设计、施工及验收规范》的要求进行处理；（8）当气温低于－10℃，停止作业。
高强度主要用在一些比如户外工程，风电或者具有能动性的机械上，抗拉强度比较大，一般螺栓，用在一些小型机械，比如涡轮机上就可以，主要是看应用环境和运作方式高强螺栓，使用日益广泛。
常用8.8s和10.9s两个强度等级，其中10.9级居多。
普通螺栓强度等级要低，一般为4.4级、4.8级、5.6级和8.8级。
1、【从原材料看】：高强度螺栓采用高强度材料制造。
高强螺栓的螺杆、螺帽和垫圈都由高强钢材制作，常用 45号钢、40硼钢、20锰钛硼钢。
普通螺栓常用Q235钢制造。
2、【从强度等级上看】：高强螺栓，使用日益广泛。
常用8.8s和10.9s两个强度等级，其中10.9级居多。
普通螺栓强度等级要低，一般为4.4级、4.8级、5.6级和8.8级。
3、【从受力特点来看】：高强度螺栓施加预拉力和靠摩擦力传递外力。
普通螺栓连接靠栓杆抗剪和孔壁承压来传递剪力，拧紧螺帽时产生预拉力很小，其影响可以忽略不计，而高强螺栓除了其材料强度很高之外，还给螺栓施加很大预拉力，使连接构件间产生挤压力，从而使垂直于螺杆方向有很大摩擦力，而且预拉力、抗滑移系数和钢材种类都直接影响高强螺栓的承载力。
根据受力特点分承压型和摩擦型.两者计算方法不同。
高强螺栓最小规格M12，常用M16~M30，超大规格的螺栓性能不稳定，设计中应慎重使用。
高强螺栓摩擦型和承压型连接的区别：高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力作为极限状态，也即是保证连接在整个使用期间内外剪力不超过最大摩擦力。
板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件按弹性整体受力。
高强度螺栓的连接方式有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种〔1 ）摩擦型连接：摩擦型高强螺栓是一般常说的高强螺栓，基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法。
高强度螺栓的连接方式一般分为有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种。
今天就来介绍一下摩擦型连接的特点。
摩擦型连接：高强度螺栓一般分为摩擦型高强度螺栓、承压型高强度螺栓和抗拉型高强度螺栓三种，摩擦型高强螺栓是一般常说的高强螺栓。
摩擦型连接在荷载设计值下，以连接件之间产生相对滑移，作为其承载能力极限状态。
通俗一点来讲摩擦型连接就是就是基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法。
摩擦型高强度螺栓因其硬度高，安装方便，被广泛的应用于钢框架结构梁、柱连接，实腹梁连接，工业厂房的重型吊车梁连接，制动系统和承受动荷载的重要结构的连接。
( 2 ）承压型连接：是在螺栓拧紧后所产生的抗滑移力及螺栓杆在螺孔内和连接钢板间产生的承压力来传递应力的一种连接方法。
在抗剪设计中，高强度螺栓承压型连接是指螺栓连接使用过程中允许外剪力超过最大摩擦力，因为这使得摩擦力已经超过了最大摩擦力，被连接板件之间会发生相应的滑移变形，直到螺栓的杆身一孔壁相互接触，后面的连接就只能靠螺栓杆身的剪切和孔壁承压以及板件接触面间的摩擦力共同传力，那就是以螺栓本身的的杆身或者孔壁承压破坏作为连接受剪的极限状态。
简单的来说就是高强度螺栓的承压连接中的高强度螺栓的滑动，也承受剪力，最终破坏相当于普通螺栓破坏。
承压型高强度螺栓则是以杆身不被剪坏或板件不被压坏为设计准则。
( 3 ）张拉型连接：接头在螺栓拧紧后，钢板间产生的压力使雳板层处于密贴状态，螺栓在轴向拉力作用下，板层间的压力减少，外力完成由螺栓承担。
当外力作用超过螺拴的预拉力时，板层间就互相离开，发生离间时的荷载叫做离间荷载，张拉连接其外力应小于离间荷载。
高强度螺栓摩擦型和承压型连接的区别高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力作为极限状态，也即是保证连接在整个使用期间内外剪力不超过最大摩擦力。
板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件按弹性整体受力。
在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触，此后连接就靠螺栓杆身剪切和孔壁承压以及板件接触面间的摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪的极限状态。
总之，摩擦型高强螺栓和承压型高强螺栓实际上是同一种螺栓，只不过是设计是否考虑滑移。
摩擦型高强螺栓绝对不能滑动，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态，在技术上比较成熟；承压型高强螺栓可以滑动，螺栓也承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪坏或钢板压坏）。
几点补充意见1）高强度螺栓摩擦型连接和高强度螺栓承压型连接不是两个连接接头形式，而是同一个连接的两个不同阶段。
对同一个高强度螺栓连接，承压型连接的承载力应该高于摩擦型连接的承载力，但在设计时，需要考虑连接板厚度与螺栓直径的匹配。
2）摩擦型连接和承压型连接在施工方面所使用的高强度螺栓连接副是相同的，而且高强度螺栓连接副紧固的方法和预拉力值的要求也相同。
也就是说，设计时只确定高强度螺栓连接副的性能等级，如8.8级、10.9级等，施工单位应根据工程（特别是节点构造）情况，施工经验以及市场价格等因素，自行采购何种类型的高强度螺栓连接副。
摩擦型高强螺栓和承压型高强螺栓规格下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!摩擦型高强螺栓和承压型高强螺栓规格详解导言在工程领域，螺栓是一种常见但至关重要的连接件。
高强度螺栓的连接方式有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种〔1 ）摩擦型连接：摩擦型高强螺栓是一般常说的高强螺栓，基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法。
高强度螺栓的连接方式一般分为有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种。
今天就来介绍一下摩擦型连接的特点。
摩擦型连接：高强度螺栓一般分为摩擦型高强度螺栓、承压型高强度螺栓和抗拉型高强度螺栓三种，摩擦型高强螺栓是一般常说的高强螺栓。
摩擦型连接在荷载设计值下，以连接件之间产生相对滑移，作为其承载能力极限状态。
通俗一点来讲摩擦型连接就是就是基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法。
摩擦型高强度螺栓因其硬度高，安装方便，被广泛的应用于钢框架结构梁、柱连接，实腹梁连接，工业厂房的重型吊车梁连接，制动系统和承受动荷载的重要结构的连接。
( 2 ）承压型连接：是在螺栓拧紧后所产生的抗滑移力及螺栓杆在螺孔内和连接钢板间产生的承压力来传递应力的一种连接方法。
在抗剪设计中，高强度螺栓承压型连接是指螺栓连接使用过程中允许外剪力超过最大摩擦力，因为这使得摩擦力已经超过了最大摩擦力，被连接板件之间会发生相应的滑移变形，直到螺栓的杆身一孔壁相互接触，后面的连接就只能靠螺栓杆身的剪切和孔壁承压以及板件接触面间的摩擦力共同传力，那就是以螺栓本身的的杆身或者孔壁承压破坏作为连接受剪的极限状态。
简单的来说就是高强度螺栓的承压连接中的高强度螺栓的滑动，也承受剪力，最终破坏相当于普通螺栓破坏。
承压型高强度螺栓则是以杆身不被剪坏或板件不被压坏为设计准则。
( 3 ）张拉型连接：接头在螺栓拧紧后，钢板间产生的压力使雳板层处于密贴状态，螺栓在轴向拉力作用下，板层间的压力减少，外力完成由螺栓承担。
当外力作用超过螺拴的预拉力时，板层间就互相离开，发生离间时的荷载叫做离间荷载，张拉连接其外力应小于离间荷载。
高强螺栓与普通螺栓区别高强螺栓与普通螺栓区别高强度螺栓就是可承受的载荷比同规格的普通螺栓要大．普通螺栓的材料是Ｑ２３５（即Ａ３）制造的．高强度螺栓的材料３５＃钢或其它优质材料，制成后进行热处理，提高了强度．两者的区别是材料强度的不同．从原材料看：高强度螺栓采用高强度材料制造。
高强螺栓的螺杆、螺帽和垫圈都由高强钢材制作，常用45号钢、40硼钢、20锰钛硼钢。
普通螺栓常用Q235钢制造。
从强度等级上看：高强螺栓，使用日益广泛。
常用8.8s和10.9s两个强度等级，其中10.9级居多。
普通螺栓强度等级要低，一般为4.4级、4.8级、5.6级和8.8级。
从受力特点来看：高强度螺栓施加预拉力和靠摩擦力传递外力。
普通螺栓连接靠栓杆抗剪和孔壁承压来传递剪力，拧紧螺帽时产生预拉力很小，其影响可以忽略不计，而高强螺栓除了其材料强度很高之外，还给螺栓施加很大预拉力，使连接构件间产生挤压力，从而使垂直于螺杆方向有很大摩擦力，而且预拉力、抗滑移系数和钢材种类都直接影响高强螺栓的承载力。
根据受力特点分承压型和摩擦型.两者计算方法不同。
高强螺栓最小规格M12，常用M16~M30，超大规格的螺栓性能不稳定，设计中应慎重使用。
高强度螺栓摩擦型和承压型连接的区别：高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力作为极限状态，也即是保证连接在整个使用期间内外剪力不超过最大摩擦力。
板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件按弹性整体受力。
在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触，此后连接就靠螺栓杆身剪切和孔壁承压以及板件接触面间的摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪的极限状态。
承压型、摩擦型高强螺栓区别
阅读人数：3716人页数：1页
高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力作为极限状态，也即是保证连接在整个使用期间内外剪力不超过最大摩擦力。
板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件按弹性整体受力。
在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触，此后连接就靠螺栓杆身剪切和孔壁承压以及板件接触面间的摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪的极限状态。
总之，摩擦型高强螺栓和承压型高强螺栓实际上是同一种螺栓，只不过是设计是否考虑滑移。
摩擦型高强螺栓绝对不能滑动，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态，在技术上比较成熟；承压型高强螺栓可以滑动，螺栓也承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪坏或钢板压坏）。
