A、对于高强度螺栓摩擦型连接

第 2 章 钢结构的连接一、选择题1 直角角焊缝的强度计算公式 w c f l h N =t ≤ w f f 中，he 是角焊缝的——。

(A)厚度 (B)有效厚度 (C)名义厚度 (D)焊脚尺寸2 对于直接承受动力荷载的结构，计算正面直角焊缝时——。

(A)要考虑正面角焊缝强度的提高 (B)要考虑焊缝刚度影响。

(C)与侧面角焊缝的计算式相同 (D)取 f b ＝1．22 3 等肢角钢与钢板相连接时，肢背焊缝的内力分配系数为——。

(A)0．7 (B)0．75 (C)0．65 (D)0．354 直角角焊缝的有效厚度 c h ——。

(A)0．7 f h (B)4mm (C)1．2 f h (D)1．5 fh 5 在动荷载作用下，侧焊缝的计算长度不宜大于——·(A)60 f h (B)40 f h (C)80 f h (D)120 fh 6 角钢和钢板间用侧焊搭接连接，当角钢肢背与肢尖焊缝的焊脚尺寸和焊缝的长度都等同 时，————。

(A)角钢肢背的侧焊缝与角钢肢尖的侧焊缝受力相等(B)角钢肢尖侧焊缝受力大于角钢肢背的侧焊缝(C)角钢肢背的侧焊缝受力大于角钢肢尖的侧焊缝(D)由于角钢肢背和肢尖的侧焊缝受力不相等，因而连接受有弯矩的作用7 不需要验算对接焊缝强度的条件是斜焊缝的轴线和外力 N 之间的夹角满足——。

(A) q tan £1．5 (B) q tan >l，5 (C)q ≥70º (D) q ＜70º8 产生焊接残余应力的主要因素之一是——·(A)钢材的塑性太低 (B)钢材的弹性模量太高(C)焊接时热量分布不均 (D)焊缝的厚度太小9 钢结构连接中所使用的焊条应与被连接构件的强度相匹配，通常在被连接构件选用 Q345 时，焊条选用——。

(A)E55 (B)E50 (C)E43 (D)前三种均可10 焊缝连接计算方法分为两类，它们是——。

(A)手工焊缝和自动焊缝 (B)仰焊缝和俯焊缝(C)对接焊缝和角焊缝 (D)连续焊缝和断续焊缝11 焊接结构的疲劳强度的大小与——关系不大。

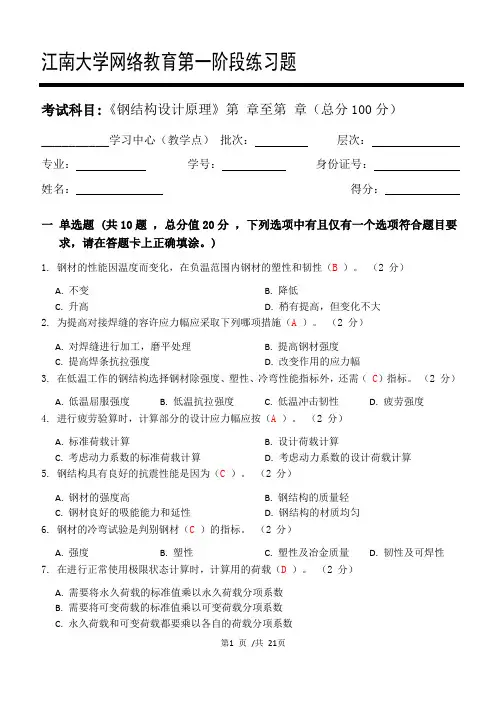

江南大学网络教育第一阶段练习题考试科目:《钢结构设计原理》第章至第章（总分100分）__________学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一单选题 (共10题，总分值20分，下列选项中有且仅有一个选项符合题目要求，请在答题卡上正确填涂。

)1. 钢材的性能因温度而变化，在负温范围内钢材的塑性和韧性（B）。

（2 分）A. 不变B. 降低C. 升高D. 稍有提高，但变化不大2. 为提高对接焊缝的容许应力幅应采取下列哪项措施（A）。

（2 分）A. 对焊缝进行加工，磨平处理B. 提高钢材强度C. 提高焊条抗拉强度D. 改变作用的应力幅3. 在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外，还需（C）指标。

（2 分）A. 低温屈服强度B. 低温抗拉强度C. 低温冲击韧性D. 疲劳强度4. 进行疲劳验算时，计算部分的设计应力幅应按（A）。

（2 分）A. 标准荷载计算B. 设计荷载计算C. 考虑动力系数的标准荷载计算D. 考虑动力系数的设计荷载计算5. 钢结构具有良好的抗震性能是因为（C）。

（2 分）A. 钢材的强度高B. 钢结构的质量轻C. 钢材良好的吸能能力和延性D. 钢结构的材质均匀6. 钢材的冷弯试验是判别钢材（C）的指标。

（2 分）A. 强度B. 塑性C. 塑性及冶金质量D. 韧性及可焊性7. 在进行正常使用极限状态计算时，计算用的荷载（D ）。

（2 分）A. 需要将永久荷载的标准值乘以永久荷载分项系数B. 需要将可变荷载的标准值乘以可变荷载分项系数C. 永久荷载和可变荷载都要乘以各自的荷载分项系数D. 永久荷载和可变荷载都用标准值，不必乘荷载分项系数8. 在钢材所含化学元素中，均为有害杂质的一组是（C）。

（2 分）A. 碳磷硅B. 硫磷锰C. 硫氧氮D. 碳锰矾9. 在钢结构设计中，认为钢材屈服点是构件可以达到的（A ）。

（2 分）A. 最大应力B. 设计应力C. 疲劳应力D. 稳定临界应力10. 焊接残余应力不影响构件的（B）。

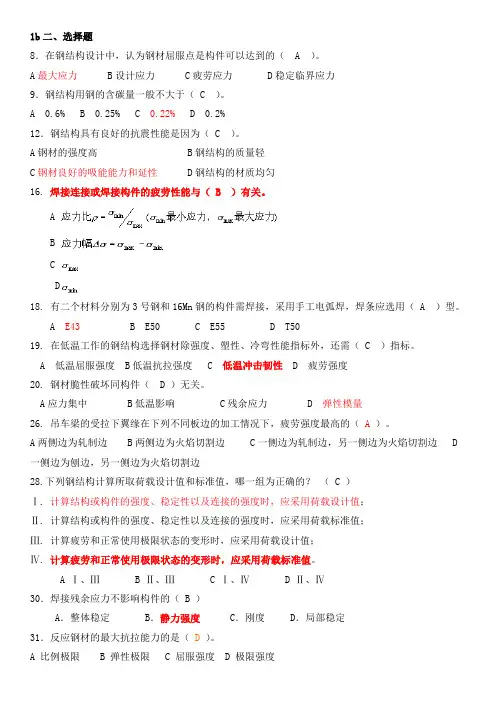

1b二、选择题8．在钢结构设计中，认为钢材屈服点是构件可以达到的（ A ）。

A最大应力 B设计应力 C疲劳应力 D稳定临界应力9．钢结构用钢的含碳量一般不大于（ C ）。

A 0.6%B 0.25%C 0.22%D 0.2%12．钢结构具有良好的抗震性能是因为（ C ）。

A钢材的强度高 B钢结构的质量轻C钢材良好的吸能能力和延性 D钢结构的材质均匀16. 焊接连接或焊接构件的疲劳性能与（ B ）有关。

ABCD18. 有二个材料分别为3号钢和16Mn钢的构件需焊接，采用手工电弧焊，焊条应选用（ A ）型。

A E43B E50C E55D T5019. 在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外，还需（ C ）指标。

A 低温屈服强度B低温抗拉强度 C 低温冲击韧性 D 疲劳强度20. 钢材脆性破坏同构件（ D ）无关。

A应力集中B低温影响C残余应力 D 弹性模量26. 吊车梁的受拉下翼缘在下列不同板边的加工情况下，疲劳强度最高的（A）。

A两侧边为轧制边 B两侧边为火焰切割边 C一侧边为轧制边，另一侧边为火焰切割边 D 一侧边为刨边，另一侧边为火焰切割边28.下列钢结构计算所取荷载设计值和标准值，哪一组为正确的？（ C ）Ⅰ. 计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载设计值；Ⅱ. 计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载标准值；Ⅲ. 计算疲劳和正常使用极限状态的变形时，应采用荷载设计值；Ⅳ. 计算疲劳和正常使用极限状态的变形时，应采用荷载标准值。

A Ⅰ、ⅢB Ⅱ、ⅢC Ⅰ、ⅣD Ⅱ、Ⅳ30．焊接残余应力不影响构件的（ B ）A．整体稳定 B．静力强度 C．刚度 D．局部稳定31．反应钢材的最大抗拉能力的是（D）。

A 比例极限B 弹性极限C 屈服强度D 极限强度32．在钢材的力学性能指标中，既能反应钢材塑性又能反应钢材冶金缺陷的指标是（ C ）。

A 屈服强度B 冲击韧性C 冷弯性能D 伸长率33．北方一严寒地区（温度低于-20℃）的一露天仓库起重量大于50t的工作制为A4级吊车梁，其钢材应选择（D）钢。

高强度螺栓的连接方式有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种〔1 ）摩擦型连接：摩擦型高强螺栓是一般常说的高强螺栓，基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法.高强度螺栓的连接方式一般分为有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种。

今天就来介绍一下摩擦型连接的特点。

摩擦型连接：高强度螺栓一般分为摩擦型高强度螺栓、承压型高强度螺栓和抗拉型高强度螺栓三种，摩擦型高强螺栓是一般常说的高强螺栓.摩擦型连接在荷载设计值下,以连接件之间产生相对滑移，作为其承载能力极限状态。

通俗一点来讲摩擦型连接就是就是基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法。

摩擦型高强度螺栓因其硬度高，安装方便，被广泛的应用于钢框架结构梁、柱连接，实腹梁连接，工业厂房的重型吊车梁连接，制动系统和承受动荷载的重要结构的连接。

( 2 ）承压型连接：是在螺栓拧紧后所产生的抗滑移力及螺栓杆在螺孔内和连接钢板间产生的承压力来传递应力的一种连接方法。

在抗剪设计中，高强度螺栓承压型连接是指螺栓连接使用过程中允许外剪力超过最大摩擦力，因为这使得摩擦力已经超过了最大摩擦力,被连接板件之间会发生相应的滑移变形，直到螺栓的杆身一孔壁相互接触，后面的连接就只能靠螺栓杆身的剪切和孔壁承压以及板件接触面间的摩擦力共同传力,那就是以螺栓本身的的杆身或者孔壁承压破坏作为连接受剪的极限状态。

简单的来说就是高强度螺栓的承压连接中的高强度螺栓的滑动，也承受剪力,最终破坏相当于普通螺栓破坏.承压型高强度螺栓则是以杆身不被剪坏或板件不被压坏为设计准则。

( 3 ）张拉型连接：接头在螺栓拧紧后,钢板间产生的压力使雳板层处于密贴状态，螺栓在轴向拉力作用下，板层间的压力减少,外力完成由螺栓承担。

当外力作用超过螺拴的预拉力时，板层间就互相离开，发生离间时的荷载叫做离间荷载，张拉连接其外力应小于离间荷载。

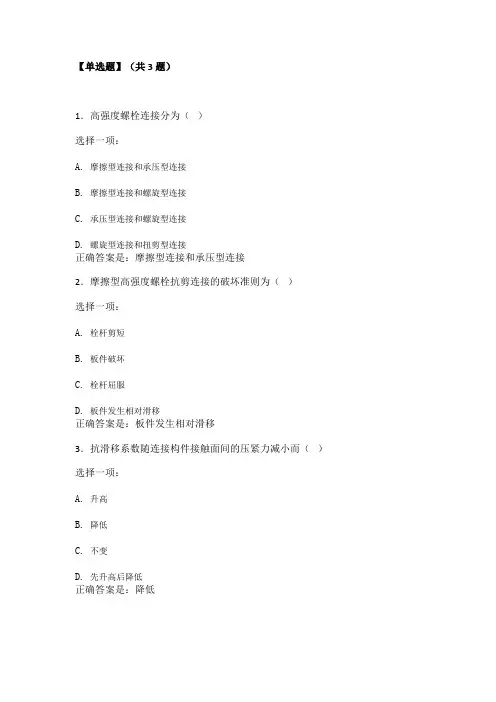

1．高强度螺栓连接分为（）选择一项：A. 摩擦型连接和承压型连接B. 摩擦型连接和螺旋型连接C. 承压型连接和螺旋型连接D. 螺旋型连接和扭剪型连接正确答案是：摩擦型连接和承压型连接2．摩擦型高强度螺栓抗剪连接的破坏准则为（）选择一项：A. 栓杆剪短B. 板件破坏C. 栓杆屈服D. 板件发生相对滑移正确答案是：板件发生相对滑移3．抗滑移系数随连接构件接触面间的压紧力减小而（）选择一项：A. 升高B. 降低C. 不变D. 先升高后降低正确答案是：降低1．摩擦型高强度螺栓抗剪型连接承载力取决于螺栓的预拉力和板束接触面间的摩擦系数（亦称抗滑移系数）的大小。

（）选择一项：对错反馈正确答案是“对”。

2．摩擦型连接的静力承载力高于承压型，连接紧凑，但剪切变形大，不得用于承受动力荷载的结构中。

（）选择一项：对错反馈正确答案是“对”。

3．高强度螺栓群轴心力作用下，为了防止板件被拉断尚应进行板件的净截面强度验算（）选择一项：对错反馈正确答案是“对”。

4．对于高强度螺栓摩擦型连接的净截面验算与普通螺栓的净截面验算完全相同。

（）选择一项：对错反馈正确答案是“错”。

5．承压型高强度螺栓抗剪型连接，绝对不允许接触面发生相对滑移。

（）选择一项：对错反馈正确答案是“错”。

6．高强度螺栓群在扭矩作用下及扭矩、剪力和轴力共同作用下，各螺栓不再均匀分担内力，此时应验算最不利的螺栓。

（）选择一项：对错反馈正确答案是“对”。

《建筑结构》期末复习题一、单项选择题（每题只有一个正确答案）1．我国混凝土结构设计规范规定：混凝土强度等级依据（ D ）确定。

A、圆柱体抗压强度标准B、轴心抗压强度标准值C、棱柱体抗压强度标准值D、立方体抗压强度标准值2．在下列关于混凝土收缩的概念中，正确的是（ A ）。

A、配置钢筋限制收缩裂缝宽度，但不能使收缩裂缝不出现B、为减小收缩应力，应提高混凝土强度等级C、为减小收缩应力，应多配分布钢筋D、设变形缝，可防止混凝土收缩3．结构的功能要求不包括（ D ）A、安全性B、适用性C、耐久性D、经济性4．（ A ）是结构按极限状态设计时采用的荷载基本代表值，是现行国家标准《建筑结构荷载规范》（GB 50009—2001）中对各类荷载规定的设计取值。

A、荷载标准值B、荷载组合值C、荷载频遇值D、荷载准永久值5．受弯构件正截面极限状态承载力计算的依据是适筋梁正截面（ C ）的截面受力状态。

A、第I阶段末B、第II阶段末C、第III阶段末D、第II阶段6．梁斜截面破坏有多种形态，均属脆性破坏，相比之下脆性稍小一些的破坏形态是（ B ）。

A、斜压破坏B、剪压破坏C、斜拉破坏D、斜弯破坏7．大偏心和小偏心受压破坏的本质区别在于（ B ）。

A、受拉区的混凝土是否破坏B、受拉区的钢筋是否屈服C、受压区的钢筋是否屈服D、受压区的混凝土是否破坏8．钢筋砼柱发生小偏压破坏的条件是（ D ）。

A、偏心距较大，且受拉钢筋配置不多B、受拉钢筋配置过少C、偏心距较小，但受压钢筋配置过多D、偏心距较小，或偏心距较大，但受拉钢筋配置过多9．预应力混凝土结构的混凝土强度等级不应低于（ B ）。

A、C25B、C30C、C40D、C4510．屋盖结构分无檩屋盖和有檩屋盖两种，有檩屋盖由（ B ）组成。

A、大型屋面板、檩条、屋架（包括屋盖支撑）B、小型屋面板、檩条、屋架（包括屋盖支撑）C、大型屋面板、屋面梁或屋架（包括屋盖支撑）D、小型屋面板、屋面梁或屋架（包括屋盖支撑）11．作用在厂房结构上的大部分荷载都是通过（ D ）传给基础、再传到地基中去。

国开（中央电大）专科《建筑结构》机考真题题库国开(中央电大)专科《建筑结构》机考真题题库说明：试卷号码：2347；课程代码；00873；适用专业及学历层次：建筑施工与管理专科；考试方式及成绩：形考(50%)；终考机考(50%)；考试题型：单项选择题(15小题45分)、判断题(10小题30分)和多项选择题(5小题25分)。

一、单项选择题题库 1.(A)的作用是构成刚性框架，增强屋盖的整体刚度，保证屋架上弦稳定性的同时将抗风柱传来的风力传递到(纵向)排架柱顶。

A.上弦横向水平支撑2.(A)房屋在静力计算时，墙、柱可作为以屋盖(楼盖)为不动铰支座的竖向构件计算。

A.刚性方案3.(A)结构在水平荷载下表现出抗侧移刚度小、水平位移大的特点，属于柔性结构。

A.框架4.(A)是结构按极限状态设计时采用的荷载基本代表值，是现行国家标准《建筑结构荷载规范》(GB50009-2021)中对各类荷载规定的设计取值。

A.荷载标准值5.(A)是结构按极限状态设计时采用的荷载基本代表值，是现行国家标准《建筑结构荷载规范》中对各类荷载规定的设计取值。

A.荷载标准值6.(A)是指梁、柱、楼盖均为现浇钢筋混凝土，目前应用最广泛。

A.全现浇式框架7.(A)在水平荷载下表现出抗侧刚度小、水平位移大的特点，故属于柔性结构，此类房屋一般不超过15层。

A.框架结构8.(B)房屋的静力计算，可按楼盖(屋盖)与墙柱为铰接的考虑空间工作的平面排架或框架计算。

B.刚弹性方案9.(B)是指梁、柱为现浇，楼板为预制，或柱为现浇，梁板为预制的结构。

B.半现浇式框架10.(B)适用于住宅、公寓、旅馆等小开间的民用建筑，在工业建筑中很少采用，此种结构的刚度较大，在水平荷载下侧移小，适用于15～35层的高层建筑。

B.剪力墙结构11.(C)是指梁柱楼板均为预制，然后通过焊接拼装连接成整体的框架结构。

C.装配式框架12.(C)在水平荷载下表现出抗侧刚度小、水平位移大的特点，故属于柔性结构，此类房屋一般不超过15层。

轴心受力构件的强度和刚度计算1．轴心受力构件的强度计算轴心受力构件的强度是以截面的平均应力达到钢材的屈服应力为承载力极限状态。

轴心受力构件的强度计算公式为f A Nn≤=σ （4-1） 式中： N ——构件的轴心拉力或压力设计值；n A ——构件的净截面面积；f ——钢材的抗拉强度设计值。

对于采用高强度螺栓摩擦型连接的构件，验算净截面强度时一部分剪力已由孔前接触面传递。

因此，验算最外列螺栓处危险截面的强度时，应按下式计算：f A N n≤='σ （4-2）'N =)5.01(1nn N - （4-3）式中： n ——连接一侧的高强度螺栓总数；1n ——计算截面（最外列螺栓处）上的高强度螺栓数； 0.5——孔前传力系数。

采用高强度螺栓摩擦型连接的拉杆，除按式（4-2）验算净截面强度外，还应按下式验算毛截面强度f AN≤=σ （4-4）式中： A ——构件的毛截面面积。

2．轴心受力构件的刚度计算为满足结构的正常使用要求，轴心受力构件应具有一定的刚度，以保证构件不会在运输和安装过程中产生弯曲或过大的变形，以及使用期间因自重产生明显下挠，还有在动力荷载作用下发生较大的振动。

轴心受力构件的刚度是以限制其长细比来保证的，即][λλ≤ （4-5）式中： λ——构件的最大长细比；[λ]——构件的容许长细比。

3. 轴心受压构件的整体稳定计算《规范》对轴心受压构件的整体稳定计算采用下列形式：f AN≤ϕ （4-25）式中：ϕ——轴心受压构件的整体稳定系数，ycrf σϕ=。

整体稳定系数ϕ值应根据构件的截面分类和构件的长细比查表得到。

构件长细比λ应按照下列规定确定： （1）截面为双轴对称或极对称的构件⎭⎬⎫==y y y x x x i l i l //00λλ（4-26）式中：x l 0，y l 0——构件对主轴x 和y 的计算长度；x i ，y i ——构件截面对主轴x 和y 的回转半径。

双轴对称十字形截面构件，x λ或y λ取值不得小于5.07b/t （其中b/t 为悬伸板件宽厚比）。

《钢结构》复习资料01．下面关于钢结构特点说法有误的一项是（）：耐热性差、耐火性好02．相比较来讲，最适合强震区的结构类型是（）钢结构钢结构03．下列均为大跨度结构体系的一组是（）网壳、悬索、索膜04．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）可靠性05．下列均为承载能力极限状态范畴的一组是（）构件或连接的强度破坏、疲劳破坏、脆性断裂06．钢结构设计最基本的要求不包括（）造型美观07．用来衡量承载能力的强度指标指的是（）屈服强度08．钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（）弹塑性阶段09．钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（）塑性阶段10．钢材的抗拉强度能够直接反映（）钢材内部组织的优劣11．钢材的强屈比越高，则钢材的安全储备（）越大12．钢材在外力作用下产生永久变形时抵抗断裂的能力称为（）塑性13．伸长率越大，则钢材的塑性越（）越好14．下列关于碳元素对钢材性质的影响说法有误的一项是（）碳含量增加，可焊性增强15．下列均为钢材中的有益元素的一组是（）硅和锰16．在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（）时效硬化17．钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（）疲劳破坏18．下列各因素对钢材疲劳强度影响最小的是（）静力强度19．钢材的疲劳破坏属于（）脆性破坏20．高性能建筑结构用钢简称（）高建钢01．钢结构的连接按照连接的方法主要分为焊缝连接、螺栓连接、铆钉连接和销轴连接，其中出现最早的是（）铆钉连接02．摩擦型高强度螺栓抗剪连接的承载力取决于（）高强度螺栓的预拉力和板件接触面间的摩擦系数的大小03．摩擦型高强度螺栓连接和承压型高强度螺栓连接的不同之处体现在（）设计计算方法和孔径方面04．利用二氧化碳气体或其他惰性气体作为保护介质的电弧熔焊方法指的是（）气体保护焊05．与焊件在同一平面内，且焊缝金属充满母材的焊缝称为（）对接焊缝06．按施焊时焊缝在焊件之间的相对空间位置分为平焊、横焊、立焊及仰焊，其中操作条件最差的是（）仰焊07．常见的焊缝缺陷包括裂纹、焊瘤、烧穿、气孔等，其中焊缝连接中最危险的缺陷是（）裂纹08．焊缝的表示方法中，符号“V”表示的是（）V形破口的对接焊缝09．对接焊缝的构造规定主要包括（）坡口、引弧板和过渡坡10．焊缝长度方向与作用力垂直的角焊缝是（）正面角焊缝11．焊缝长度方向与作用力平行的角焊缝是（）侧面角焊缝12．在弹性阶段，侧面角焊缝应力沿长度方向的分布为（）两端大、中间小13．直角角焊缝的强度计算公式，式中符号表示（）正面角焊缝的强度设计值增大系数14．焊接残余应力不影响结构（构件）的（）静力强度15．螺栓的排列方式说法有误的一项是（）相比并列排列，错列排列截面削弱较大，是目前常用的排列形式16．下列关于螺栓在构件排列的相关要求说法有误的一项是（）受压构件，当沿作用力方向的螺栓距过小时，在被连接的板件间易发生张口或鼓曲现象17．普通螺栓连接按螺栓的受力情况可分为（）抗剪型连接、抗拉型连接和拉剪型连接18．高强度螺栓连接分为（）摩擦型连接和承压型连接19．普通螺栓连接按螺栓的受力情况可分为抗剪型连接、抗拉型连接和拉剪型连接，其中最常见的是（）抗剪型连接20．螺栓群在轴力作用下的受剪连接，各个螺栓的内力沿螺栓群长度方向不均匀，分布特点为（）两端大、中01．轴心受力构件主要包括（）轴心受压构件和轴心受拉构件02．设计轴心压杆时需计算的内容有（）强度、整体稳定性、局部稳定性、刚度（长细比）03．一般情况下，轴心受力构件满足刚度要求采取的措施是限制构件的（）长细比04．理想轴心受压构件可能的三种失稳形式分别是（）弯曲失稳、扭转失稳、弯扭失稳05．双轴对称截面的构件最常见的屈曲形式是（）弯曲失稳06．单轴对称T形截面构件，当绕非对称轴屈曲时，其屈曲形式为（）弯曲屈曲07．轴心受压杆件一般是由若干个板件组成，且板件的厚度与宽度相比都比较小，当杆件受压时，由于沿外力作用方向受压应力作用，板件本身也有可能发生翘曲变形而退出工作，这种现象称为轴心受压杆件的（）局部失稳08．选择实腹式轴心受压构件截面时，第一步应（）根据轴心压力的设计值和计算长度选定合适的截面形式09．格构式轴心受压构件缀条设计时，由于剪力的方向不定，斜缀条选择截面时应按（）轴心受压杆10．确定轴心受压实腹柱的截面形式时，应使两个主轴方向的长细比尽可能接近，其目的是（）达到经济效果11．当轴压构件的局部稳定不满足时,下列措施相对有效的是（）增加板件厚度12．格构式柱穿过分肢的轴称为实轴，一般记作（）y轴, z轴13．格构式柱绕实轴的计算与实腹杆件完全相同，其承载力为两个分肢压杆承载力之（）和14．柱子与梁的连接节点称为（）柱头15．刚接柱脚与铰接柱脚的区别在于（）能否传递弯矩16．轴心受压构件柱脚底板的面积主要取决于（）基础材料的抗压能力17．下列关于柱脚底板厚度的说法错误的是（）其它条件相同时，四边支承板应比三边支承板更厚些18．轴心受压构件的靴梁的高度主要取决于（）其与柱边连接所需的焊缝长度19．梁的主要内力为（）弯矩20．受弯构件有实腹式和格构式之分,其中格构式受弯构件称为（）桁架01．梁在横向荷载作用下使截面受剪时，剪应力合力的作用点称为（）剪切中心02．如梁或杆件两端承受大小相等而方向相反的一对扭矩；而且两端的支承条件又不限制端部截面的自由翘曲，则杆件产生均匀的扭转，称为（）自由扭转03．横向荷载作用下，梁的受压翼缘和腹板都可能因弯曲压应力和剪应力的作用而偏离其平面位置，出现波形鼓曲，这种现象称为（）梁局部失稳04．构件和板件失稳的根本原因是截面存在（）压应力05．保证工字形截面梁受压翼缘局部稳定的方法是（）限制其宽厚比06．为避免腹板局部承压破坏，在支座和固定的集中荷载处应布置（）支承加劲肋07．工字形截面梁受压翼缘宽厚比限值为，式中b为（）翼缘板外伸宽度08．组合梁截面选择时，一般首先考虑（）抗弯强度要求09．下列关于组合梁截面沿长度的改变说法正确的一项（）单层翼缘板改变截面时宜改变翼缘板宽度而非厚度10．工字形截面梁受压翼缘，对Q235钢，保证局部稳定的宽厚比限值为，对Q345钢，此宽厚比限值应为（）比15更小11．工业厂房和多层房屋的框架柱属于（）压弯构件12．对于单向压弯构件，如果在非弯矩作用方向有足够的支撑阻止构件发生侧向位移和扭转，就会在弯矩作用的平面内发生弯曲失稳破坏，破坏时构件的变形形式为（）弯矩作用平面内的弯曲变形13．偏心受力构件可采用多种截面形式，按截面几何特征分为（）开口截面和闭口截面14．偏心受力构件可采用多种截面形式，按截面分布连续性分为（）实腹式截面和格构式截面15．偏心受力构件如果截面沿两个主轴方向作用弯矩较接近，宜选用（）双轴对称截面16．计算拉弯、压弯构件强度时，根据不同情况，可以采用三种不同的强度计算准则，其中以构件最大受力截面形全截面屈服准则17．单轴对称截面的压弯构件，当弯矩作用在对称轴平面内，且使较大翼缘受压时，构件达到临界状态的应力分布（）可能在拉、压侧都出现塑性18．框架柱在框架平面外（沿房屋长度方向）的计算长度取决于（）支撑构件的布置19．在其他条件相同时，通常刚架的有侧移屈曲荷载相比无侧移屈曲荷载要（）小20．高层建筑钢结构的框架梁和框架柱的主要连接应采用（）刚性连接二、判断题（每小题2分，共20分）对”对“错”对对“错”01．梁的变形以剪切变形为主，弯曲变形很小，常忽略不计。

江南大学现代远程教育第二阶段练习题考试科目:《钢结构设计原理》第三章第6、7节与第四章（总分100分）学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1、格构式轴心受压构件的整体稳定计算时，由于（），因此以换算长细比代替。

A、格构式柱可能发生较大的剪切变形B、要求实现等稳定设计C、格构式柱可能单肢失稳D、格构式柱承载能力提高2、摩擦型高强度螺栓抗拉连接，其承载力（）。

A、比承压型高强螺栓连接小B、比承压型高强螺栓连接大C、与承压型高强螺栓连接相同D、比普通螺栓连接小3、轴心受压箱形截面柱，其翼缘的支承条件是（）A、两边支承，两边自由B、三边支承，一边自由C、四边支承D、悬臂板4、对于高强度螺栓摩擦型连接，由于栓杆中有较大的预应力，所以高强度螺栓摩擦型连接（）A、不能再承担外应力，以免栓杆被拉断B、不能再承担外拉力，以免降低连接的抗剪承载力C、可以承载外应力，因为栓杆中的拉力增加很少D、可以承担外应力，但需限制栓杆拉力的增加值5、缀条式轴压格构构件，其缀条按（）受力情况设计。

A、受弯构件B、压弯构件C、轴心受拉D、轴心受压6、普通螺栓抗剪工作时，要求被连接构件的总厚度小于螺栓直径的5倍，是防止（）A、螺栓杆剪切破坏B、钢板被切坏C、栓杆弯曲破坏D、板件挤压破坏7、轴压柱在两个主轴方向等稳定的条件是（）。

A、杆长相等B、计算长度相等C、长细比相等D、截面几何尺寸相等8、摩擦型高强度螺栓抗剪能力是依靠（）A、栓杆的预拉力B、栓杆的抗剪能力C、被连接板件间的摩擦力D、栓杆与被连接板件间的挤压力9、轴心压杆构件采用冷弯薄壁型钢或普通型钢，其稳定性计算（）。

A、完全相同B、仅面积取值不同C、仅稳定系数取值不同D、完全不同10、格构式柱中缀材的主要作用是（）A、保证单肢的稳定B、承担杆件虚轴弯曲时产生的剪力C、连接肢件D、保证构件虚轴方向的稳定二、判断题（本题共10小题，每小题2分，共20分。

高强度螺栓的连接方式有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种〔1 ）摩擦型连接：摩擦型高强螺栓是一般常说的高强螺栓，基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法。

高强度螺栓的连接方式一般分为有摩擦连接、承压连接、混合连接和并用连接和张拉连接四种。

今天就来介绍一下摩擦型连接的特点。

摩擦型连接：高强度螺栓一般分为摩擦型高强度螺栓、承压型高强度螺栓和抗拉型高强度螺栓三种，摩擦型高强螺栓是一般常说的高强螺栓。

摩擦型连接在荷载设计值下，以连接件之间产生相对滑移，作为其承载能力极限状态。

通俗一点来讲摩擦型连接就是就是基于高强螺栓紧固时产生的强大夹紧力来压紧钢板束，依靠接触面间产生的抗剪摩擦力传递与螺栓垂直方向应力的连接方法。

摩擦型高强度螺栓因其硬度高，安装方便，被广泛的应用于钢框架结构梁、柱连接，实腹梁连接，工业厂房的重型吊车梁连接，制动系统和承受动荷载的重要结构的连接。

( 2 ）承压型连接：是在螺栓拧紧后所产生的抗滑移力及螺栓杆在螺孔内和连接钢板间产生的承压力来传递应力的一种连接方法。

在抗剪设计中，高强度螺栓承压型连接是指螺栓连接使用过程中允许外剪力超过最大摩擦力，因为这使得摩擦力已经超过了最大摩擦力，被连接板件之间会发生相应的滑移变形，直到螺栓的杆身一孔壁相互接触，后面的连接就只能靠螺栓杆身的剪切和孔壁承压以及板件接触面间的摩擦力共同传力，那就是以螺栓本身的的杆身或者孔壁承压破坏作为连接受剪的极限状态。

简单的来说就是高强度螺栓的承压连接中的高强度螺栓的滑动，也承受剪力，最终破坏相当于普通螺栓破坏。

承压型高强度螺栓则是以杆身不被剪坏或板件不被压坏为设计准则。

( 3 ）张拉型连接：接头在螺栓拧紧后，钢板间产生的压力使雳板层处于密贴状态，螺栓在轴向拉力作用下，板层间的压力减少，外力完成由螺栓承担。

当外力作用超过螺拴的预拉力时，板层间就互相离开，发生离间时的荷载叫做离间荷载，张拉连接其外力应小于离间荷载。

摩擦型高强度螺栓 抗剪连接实验实验名称：摩擦型高强度螺栓抗剪连接实验 实验日期：2015年12月5日 实验目的：① 了解摩擦型高强度螺栓抗滑移系数的计算方法；② 了解摩擦型高强度螺栓连接不同阶段的受力性能和破坏过程； ③ 掌握摩擦型高强度螺栓抗剪连接的承载力计算方法。

实验原理摩擦型高强螺栓连接是将高强度螺栓拧紧，使螺杆产生预拉力压紧构件接触面，靠接触面的摩擦力阻止其相对滑移，达到传力目的，并以板件间的摩擦力被外力克服作为极限状态。

因此，接触面抗滑移系数是重要的计算参数。

即NP μ=（其中N 为滑动外力，P 为螺栓预拉力）单个剪力螺栓的承载力计算： 受剪承载力：b f 0.9n v N Pμ=承压承载力：b c c tf d N ∑=b注：实验给定参考数f 2n =、实验器材实验器材统计表双摩擦面双栓拼接拉力试件155kN P =图1 双摩擦面双栓拼接拉力试件平面图图2 双摩擦面双栓拼接拉力试件图图3 拉力试件零件① 图4 拉力试件零件②注：拉力试件摩擦面采用抛丸、除锈处理 图中所示单位均为mm 实验过程及结果Step1 试件组装：将一片100×15×310钢板放置在最底层，将两片100×10×325放置在第二层，两块钢板间距为5mm,将一片100×15×310钢板放置在最顶层，竖直方向四块钢板螺栓孔径垂直。

Step2 螺栓初拧、终拧：设置扭矩扳手设置值为760N.M, 将螺栓套入，用手进行初拧，初拧完成后用设置好扭矩值的扭矩扳手进行终拧直到终拧完成。

Step3 试件加载：将组装好的构建安装在万能试验机上进行加载，观察螺栓滑移情况和粉笔线错动情况在电脑上观察曲线变化。

加载工况及结果记录 实验结果及思考1、 由实验过程求取摩擦系数；b f 0.9n v N Pμ=f 2n =μ= 0.500352、 由实验过程理解预拉力的加载原理；高强螺栓通过螺栓的抗剪能力和螺帽与母板之间的摩擦力来提供抗力，而摩擦力的大小与压力成正比，压力正是施加在高强螺栓上的预拉力，因此必须控制预拉力达到一定限值。
