超声波检测技术-继续教育

培训教材之理论基础第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。

主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。

射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。

射线对人体不利，应尽量避免射线的直接照射和散射线的影响。

超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。

磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。

渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。

涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。

磁粉、渗透和涡流统称为表面检测。

第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。

物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。

振动的传播过程，称为波动。

波动分为机械波和电磁波两大类。

机械波是机械振动在弹性介质中的传播过程。

超声波就是一种机械波。

机械波主要参数有波长、频率和波速。

波长?：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。

由上述定义可得：C=? f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。

次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。

Training materials USTUTS培训材料1.Basic Principles of Ultrasonic Testing. 超声波检测（UT）的基本原理Ultrasonic Testing (UT) uses high frequency sound energy to conduct examinations and make measurements. Ultrasonic inspection can be used for flaw detection/evaluation, dimensional measurements, material characterization, and more.UT是用高频声音能量来检测和测量的。

超声波检测能用于缺陷的检测和评估，尺寸的测量、材料的特性和其他。

Ultrasonic Inspection is a very useful and versatile NDT method. Some of the advantages of ultrasonic inspection that are often cited include:超声波检测是很好用并且多功能的NDT方法。

下面是它的一些优点：•It is sensitive to both surface and subsurface discontinuities.•对表面和亚表面的不连续性都很灵敏。

•The depth of penetration for flaw detection or measurement is superior to other NDT methods.•缺陷检测和测量的深度方面优于其他的检测方法。

•Only single-sided access is needed when the pulse-echo technique is used.•当用回波技术时，只需要单边。

试题试题第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：A题目分数：5此题得分：5.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：C题目分数：5此题得分：5.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：A题目分数：5此题得分：5.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：100.0试卷总批注：。

超声检测技术培训试题(含答案)姓名部门分数一、填空题（每题4分，共40分）1、无损检测人员应当按照相关技术规范进行考核取得相应资格证后，方能承担与资格证书的种类和技术等级相对应的无损检测工作。

2、额定蒸汽压力大于或等于2.5MPa但小于3.8MPa的锅炉，每条焊缝应进行100%超声探伤至少25%射线探伤，或进行100%射线探伤。

焊缝交叉部位及超声探伤发现的质量可疑部位应进行射线探伤。

3、《热水锅炉安全技术监察规程》规定，进行部分射线探伤检查的焊缝，在探伤部位两端发现有不允许的缺陷时，应在缺陷的延长方向做补充射线探伤检查，补充检查后，对焊缝仍有怀疑时，改焊缝应全部进行射线探伤。

4、《固定式压力容器安全技术监察规程》规定：有色金属制压力容器对接焊缝应当优先采用X射线检测，焊接接头的表面裂纹应当优先采用表面无损检测，铁磁性材料制压力容器焊接接头的表面检测应当优先采用磁粉检测。

5、《固定式压力容器安全技术监察规程》规定：要求进行局部无损检测的对接接头，脉冲反射法超声检测技术等级不低于B级，合格级别不低于Ⅱ级。

6、《固定式压力容器安全技术监察规程》规定：要求进行局部无损检测的对接接头，射线检测技术等级不低于AB级，合格级别不低于Ⅲ级。

7、钢制压力容器进行磁粉或渗透检测，合格级别为Ⅰ级。

8、有色金属制压力容器进行渗透检测，合格级别为Ⅰ级。

9、GB50235规定：抽样检验时，每出现一道不合格焊缝应再检验两道该焊工所焊的同一批焊缝。

10、外直径D0小于或等于100mm的管子属于小径管。

二、选择题（每题4分，共40分。

）1、《蒸汽锅炉安全技术监察规程》规定：对于额定蒸汽压力大于或等于3.8 Mpa的锅炉,以下说法正确的是（ A、C、E ）A锅筒（锅壳）的纵向和环向对接焊缝,每条焊缝应进行100％超声波探伤至少25％射线探伤B锅筒（锅壳）的纵向和环向对接焊缝,每条焊缝应进行100％射线探伤至少25％超声探伤C集箱、管子、管道和其它管件的环焊缝,当外径大于159mm，或者壁厚大于或等于20mm时，每条焊缝应进行100％射线或超声波探伤。

单项选择题第1题声波透射法检测中，当声测管堵塞导致检测数据不全时，该如何处理？A、对上部检测完整的数据进行完整性评价B、可直接判为IV类桩C、根据上部数据估计声测管堵塞处以下混凝土质量D、不得采用规范方法对整桩的桩身完整性进行评定第2题下列关于声速的说法中，哪一项是正确的？A、用声波检测仪测得的声速与测距无关B、用声波检测仪测得的声速与声波频率无关C、超声波在介质中的传播速度就是声能的传播速度D、超声波在介质中的传播速度就是质点的运动速度第3题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A、大于B、小于C、等于D、小于等于第4题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A、声时增大、频率变高B、声时减小、频率变低C、声时增大、频率变低D、声时减小、频率变高第5题声波透射法中,换能器在声测管内一般用___耦合A、空气B、黄油C、泥浆D、清水第6题当声测管发生弯曲或倾斜时，按照JGJ106-2014规范的规定，可以对声测管进行修正，请问规范规定修正的是什么？A、声时B、声速C、声幅D、测距第7题在桩身某处粗骨料大量堆积往往会造成A、波速下降,波幅下降B、波速下降,波幅提高C、波速并不低,有时反而提高,波幅下降D、波速提高,波幅提高第8题换能器直径D为30mm，将发收换能器置于水中，在换能器表面净距离d1=500mm、d2=200mm 时测得仪器声时读数分别为t1=342.8μs，t2=140.1μs，请计算仪器系统延迟时间（即仪器零读数）t0。

将上述换能器放入50号钢管（内径Φ1=54mm，外径Φ2=60mm）的声测管中进行测桩，请计算出该测试中的最终用于计算波速时需扣除的时间是（）。

（测试时声测管中水的声速为1500m/s；钢的声速为5000m/s)A、19.2B、19.9C、18.7D、22.2第9题气泡密集的混凝土，往往会造成A、波速没有明显降低，波幅明显下降B、波速下降，波幅提高C、波速不变，有时反而提高，波幅下降D、波速提高，波幅提高第10题调试超声波检测仪时，测得t0=5μs，已知某测点声距L=40cm，仪器显示声时为105μs，则超声波在混凝土中传播的声速为A、3636m/sB、3810m/sC、4000m/sD、3000m/s判断题第11题 PSD判据对因声测管不平行等非缺陷原因所引起的声时变化，基本上不予反应正确错误第12题声波透射法可以用来判定缺陷的性质和大小正确错误第13题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高。

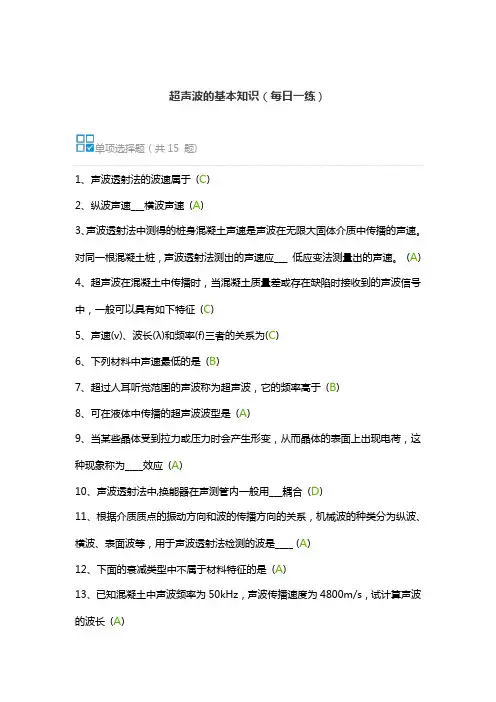

超声波的基本知识（每日一练）单项选择题（共15 题)1、声波透射法的波速属于(C)2、纵波声速___横波声速(A)3、声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

(A)4、超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征(C)5、声速(v)、波长(λ)和频率(f)三者的关系为(C)6、下列材料中声速最低的是(B)7、超过人耳听觉范围的声波称为超声波，它的频率高于(B)8、可在液体中传播的超声波波型是(A)9、当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应(A)10、声波透射法中,换能器在声测管内一般用___耦合(D)11、根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____ (A)12、下面的衰减类型中不属于材料特征的是(A)13、已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长(A)14、Vp、Vs、VR三者的大小关系是(A)15、下列哪个声学参数对缺陷的反应最为敏感？(B)判断题（共5 题)1、在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形(A)2、超声波在介质中的传播速度即为质点的振动速度(B)3、波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关(A)4、预埋管超声波法无法测出桩身扩径(A)5、当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高(B)。

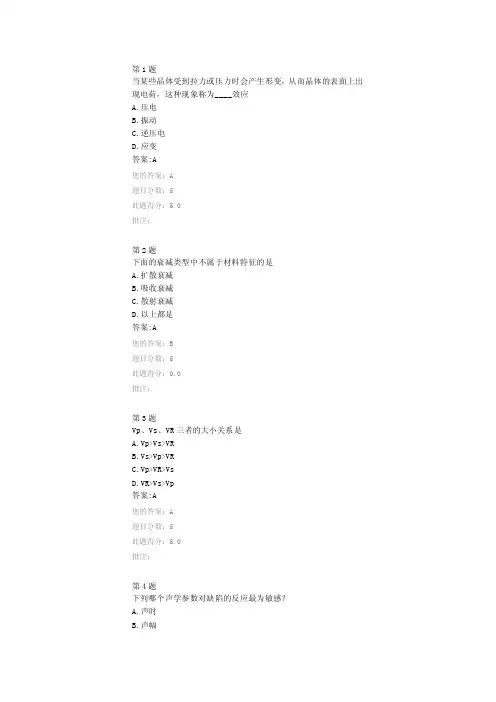

试题第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：A题目分数：5此题得分：5.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：C题目分数：5此题得分：5.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：A题目分数：5此题得分：5.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：100.0试卷总批注：。

第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：B题目分数：5此题得分：0.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：B题目分数：5此题得分：0.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λB.λ=f*vC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水答案:D您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0批注：第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：B题目分数：5此题得分：0.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：85.0试卷总批注：企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

超声检查基础知识与理论1、下面哪一个界面的反射系数最小？A、固体—气体B、液体—气体C、骨-肌肉D、皮下组织-肌肉E、固体—液体答案: D、皮下组织-肌肉2、超声波的频率为（单位：赫兹）：A、20-2x104B、2x104-108C、<20D、＞108E、2x104-106答案: B、2x104-1083、超声波在人体组织衰减最高的组织为A、肌腱B、脂肪C、骨骼D、血液E、肝脏答案: C、骨骼4、下面哪一种波为机械波？A、超声波B、红外线C、微波D、X线E、紫外线答案: A、超声波5、超声仪器在计算回波信号深度时，均假设声波在所有组织中的速度为A、1476 m/sB、3860 m/sC、450m/sD、1540m/sE、1450m/s答案: D、1540m/s超声造影在评价输卵管通畅性的临床应用1、被公认为评价输卵管通畅性的金标准的是（）A、X线碘油造影B、腹腔镜下美蓝通液C、超声造影D、宫腔镜下直视E、腹腔镜下直视答案: B、腹腔镜下美蓝通液2、“中度疼痛，难耐受，呻吟不安”属于（）疼痛A、0级B、Ⅰ级C、Ⅱ级D、Ⅲ级E、Ⅳ级答案: C、Ⅱ级3、通常情况下，腹腔镜下美蓝通液的水囊大小占宫腔的（）为宜A、25%B、50%C、75%D、85%E、95%答案: B、50%4、X线碘油造影的缺点不包括（）A、具有放射性B、有碘过敏的可能C、观察视野小D、造影剂有可能逆流进入血管或淋巴管E、造影剂的吸收及盆腔聚集问题答案: C、观察视野小5、以下哪项造影结果可判断为输卵管通而不畅（）A、造影剂半环或斑片状包绕卵巢B、造影剂无盆腔弥散C、直肠窝积液明显D、患者感觉到Ⅲ级疼痛E、输卵管全部或部分不显示，管道纤细膨胀、僵硬扭曲成角答案: A、造影剂半环或斑片状包绕卵巢三维盆底超声在女性盆腔功能障碍性疾病中的应用体会1、以下哪个解剖部位被看做盆底超声诊断的参考点（）A、耻骨联合B、膀胱颈C、宫颈下缘D、直肠壶腹部E、会阴体答案: A、耻骨联合2、以下不属于VALSALVA状态下盆底超声评估内容的是（）A、测量膀胱颈下降距离、膀胱后角、尿道旋转角B、获取容积数据，切换TUI模式评估肛门括约肌损伤C、前中后盆腔各脏器最低点相对于参考线的位置D、观察是否有真性直肠膨出、肠疝、肠套叠等E、获取容积数据，测量肛提肌裂孔大小答案: B、获取容积数据，切换TUI模式评估肛门括约肌损伤3、目前国内适用的盆底超声诊断标准不恰当的一项是（）A、膀胱膨出（轻度：参考线下0-10mm；明显：参考线下≥10mm）B、子宫脱垂（轻度：参考线上0-15mm；明显：参考线下）C、肛提肌裂孔扩张（≥25平方厘米）D、直肠脱垂（轻度：参考线下0-15mm；明显：参考线下≥15mm）E、会阴体过度运动（参考线下≥15mm）答案: C、肛提肌裂孔扩张（≥25平方厘米）4、通过盆底正中矢状切面可观察到的结构不包括（）A、耻骨联合B、尿道及膀胱C、阴道及宫颈D、子宫及子宫主、骶韧带E、直肠及肛管答案: D、子宫及子宫主、骶韧带5、导致盆底功能障碍性疾病最主要的独立危险因素是（）A、妊娠，分娩B、慢性咳嗽C、长期便秘D、肥胖E、年龄答案: A、妊娠，分娩输卵管造影的规范操作1、根据根据WHO的疼痛分级标准，明显腰酸腹痛，伴出汗、呼吸急促，仍可忍受，属于（）A、Ⅳ级B、Ⅲ级C、Ⅱ级D、Ⅰ级E、0级答案: C、Ⅱ级2、输卵管造影术后（）禁止游泳和盆浴A、3天内B、2周内C、1个月内D、3个月内E、半年内答案: B、2周内3、输卵管造影的物品准备不包括（）A、生理盐水B、注射器C、医用棉签D、甘油E、常规急救物品答案: D、甘油4、输卵管造影结束后，病人需留观（），无不适方可离开A、15分钟B、30分钟C、45分钟D、60分钟E、90分钟答案: B、30分钟5、输卵管造影术后需避孕（）A、1个月B、2个月C、3个月D、4个月E、5个月答案: A、1个月。

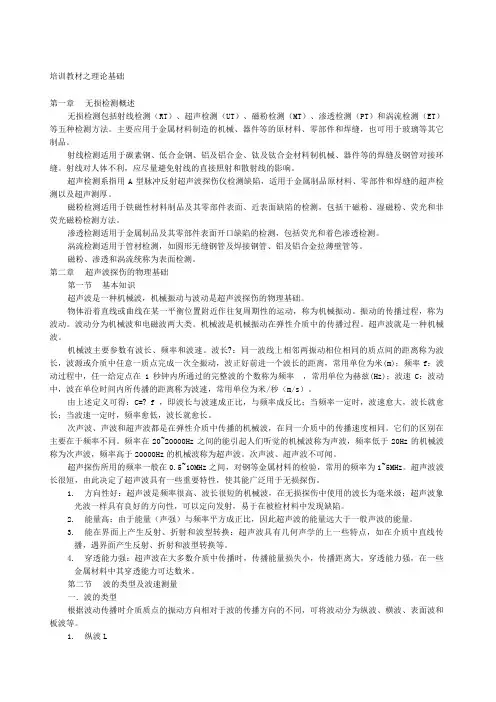

培训教材之理论基础第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。

主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。

射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。

射线对人体不利，应尽量避免射线的直接照射和散射线的影响。

超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。

磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。

渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。

涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。

磁粉、渗透和涡流统称为表面检测。

第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。

物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。

振动的传播过程，称为波动。

波动分为机械波和电磁波两大类。

机械波是机械振动在弹性介质中的传播过程。

超声波就是一种机械波。

机械波主要参数有波长、频率和波速。

波长?：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。

由上述定义可得：C=? f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。

次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。

试题第1题超声波法检测仪器进入现场前应利用自校程序进行自校，每孔测试前应利用护筒直径或导墙的宽度作为标准距离标定仪器系统。

标定应至少进行_____次A.1B.2C.3D.4答案:B您的答案：B题目分数：8此题得分：8.0批注：第2题接触式仪器组合法检测设备进行孔径标定时，标定架刻度误差应______A.≤±10mmB.≤±1mmC.≤±5mmD.≤±20mm答案:B您的答案：B题目分数：8此题得分：8.0批注：第3题地下连续墙成槽检测一般2方向检测，在两槽段端头连接部位可做____方向检测A.1B.2C.3D.4答案:C您的答案：C题目分数：8此题得分：8.0批注：第4题超声波法成孔检测，应在钻孔清孔完毕，孔中泥浆内____基本消散后进行。

A.气泡B.沉渣C.淤泥D.混凝土答案:A您的答案：A题目分数：8此题得分：8.0批注：第5题采用接触式仪器组合法用专用测斜仪做钻孔灌注桩成孔的孔垂直度检测前应进行______。

A.清洗B.孔口校零C.称重D.深度验证答案:B您的答案：B题目分数：8此题得分：8.0批注：第6题钻孔灌注桩成孔孔底沉渣厚度检测应至少进行3次，取3次检测数据的________？为最终检测结果A.最小值B.最大值C.平均值D.最小平均值答案:C您的答案：C题目分数：8此题得分：8.0批注：第7题试成孔完成后24小时内等间隔检测不宜少于_____次，每次应定向检测A.1B.2C.3D.4答案:D您的答案：D题目分数：8此题得分：8.0批注：第8题采用超声波探头垂直连续测量各深度不同方向的孔径（槽宽），根据由记录仪同步绘制出各方向孔(槽)壁形态的记录图，判定____A.孔径（槽宽）B.孔(槽)深C.孔(槽)壁垂直度D.沉渣厚度答案:A,B,C您的答案：A,B,C题目分数：12此题得分：12.0批注：第9题接触式成孔检测仪能进行地下连续墙成槽检测答案:错误您的答案：正确题目分数：8此题得分：0.0批注：第10题超声波法成孔检测，应在钻孔清孔完毕，孔中泥浆内气泡基本消散后进行。

超声波检测技术（每日一练）考生姓名：苏东旭考试日期：【2020-08-13 】单项选择题（共10 题)1、声波透射法检测中，当声测管堵塞导致检测数据不全时，该如何处理？(D) •A,对上部检测完整的数据进行完整性评价•B,可直接判为IV类桩•C,根据上部数据估计声测管堵塞处以下混凝土质量•D,不得采用规范方法对整桩的桩身完整性进行评定答题结果：正确答案：D2、下列关于声速的说法中，哪一项是正确的？(C)•A,用声波检测仪测得的声速与测距无关•B,用声波检测仪测得的声速与声波频率无关•C,超声波在介质中的传播速度就是声能的传播速度•D,超声波在介质中的传播速度就是质点的运动速度答题结果：正确答案：C3、在桩身某处粗骨料大量堆积往往会造成(C)•A,波速下降,波幅下降•B,波速下降,波幅提高•C,波速并不低,有时反而提高,波幅下降•D,波速提高,波幅提高答题结果：正确答案：C4、换能器直径D为30mm，将发收换能器置于水中，在换能器表面净距离d1=500mm、d2=200mm时测得仪器声时读数分别为t1=342.8μs，t2=140.1μs，请计算仪器系统延迟时间（即仪器零读数）t0。

将上述换能器放入50号钢管（内径Φ1=54mm，外径Φ2=60mm）的声测管中进行测桩，请计算出该测试中的最终用于计算波速时需扣除的时间是（）。

（测试时声测管中水的声速为1500m/s；钢的声速为5000m/s) (D)•A,19.2•B,19.9•C,18.7•D,22.2答题结果：正确答案：D5、气泡密集的混凝土，往往会造成(A)•A,波速没有明显降低，波幅明显下降•B,波速下降，波幅提高•C,波速不变，有时反而提高，波幅下降•D,波速提高，波幅提高答题结果：正确答案：A6、调试超声波检测仪时，测得t0=5μs，已知某测点声距L=40cm，仪器显示声时为105μs，则超声波在混凝土中传播的声速为(C)•A,3636m/s•B,3810m/s•C,4000m/s•D,3000m/s答题结果：正确答案：C7、声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

公路工程基桩完整性检测技术-低应变超声波取芯（每日一练）判断题（共20 题)1、声波透射法确定桩身完整性是根据声速、波幅及主频等特征参数的变化加以判断。

(A) •A、正确B、错误答题结果：正确答案：A2、低应变反射波法检测时，桩顶受到锤击力时，当遇到桩身有缺损时，在实测曲线上表现是使力值减少，速度值增大。

(A)•A、正确B、错误答题结果：正确答案：A3、低应变反射波法检测时，在时域曲线上力脉冲波越宽，他的频谱范围越窄，低频成份丰富；反之其频谱范围越宽，高频成份丰富。

(A)•A、正确B、错误答题结果：正确答案：A4、低应变反射波法检测基桩，对于长桩、大直径桩或深部缺陷桩，宜采用轻锤窄脉冲激振。

(B)•A、正确B、错误答题结果：正确答案：B5、时域信号记录时间段长度应在2L/c时刻后延续不小于5ms；幅频信号分析的频率范围上限可小于2000Hz。

(B)•A、正确B、错误答题结果：正确答案：B6、一根Φ为600mm长20m的钻孔灌注桩，对低应变法实测曲线分析发现有二处等距同相反射，进行频率分析后发现幅频曲线谐振峰间频差为300Hz，砼波速为3000m/s，其缺陷部位在6m。

(B)•A、正确B、错误答题结果：正确答案：B7、低应变反射波法检测时，根据测试信号幅值大小判断缺陷程度，除受缺陷程度影响外，还受桩周土阻力大小及缺陷所处深度的影响。

(A)•A、正确B、错误答题结果：正确答案：A8、对于支承桩或嵌岩桩，用超声波透射法检测桩身完整性时，宜同时采用低应变反射波法检测桩端的支撑情况。

(A)•A、正确B、错误正确答案：A9、采用低应变法检测混凝土灌注桩桩身完整性时，当桩身混凝土离析或断裂时，一般见不到桩底反射波。

(A)•A、正确B、错误答题结果：正确答案：A10、声波透射法检测时，当遇到沉渣，必然是声速和波幅均剧烈上升。

(B)•A、正确B、错误答题结果：正确答案：B11、声波透射法检测时，声测管宜选用PVC管。

单项选择题第1题声波透射法检测中，当声测管堵塞导致检测数据不全时，该如何处理？A、对上部检测完整的数据进行完整性评价B、可直接判为IV类桩C、根据上部数据估计声测管堵塞处以下混凝土质量D、不得采用规范方法对整桩的桩身完整性进行评定第2题下列关于声速的说法中，哪一项是正确的？A、用声波检测仪测得的声速与测距无关B、用声波检测仪测得的声速与声波频率无关C、超声波在介质中的传播速度就是声能的传播速度D、超声波在介质中的传播速度就是质点的运动速度第3题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A、大于B、小于C、等于D、小于等于第4题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A、声时增大、频率变高B、声时减小、频率变低C、声时增大、频率变低D、声时减小、频率变高第5题声波透射法中,换能器在声测管内一般用___耦合A、空气B、黄油C、泥浆D、清水第6题当声测管发生弯曲或倾斜时，按照JGJ106-2014规范的规定，可以对声测管进行修正，请问规范规定修正的是什么？A、声时B、声速C、声幅D、测距第7题在桩身某处粗骨料大量堆积往往会造成A、波速下降,波幅下降B、波速下降,波幅提高C、波速并不低,有时反而提高,波幅下降D、波速提高,波幅提高第8题换能器直径D为30mm，将发收换能器置于水中，在换能器表面净距离d1=500mm、d2=200mm 时测得仪器声时读数分别为t1=342.8μs，t2=140.1μs，请计算仪器系统延迟时间（即仪器零读数）t0。

将上述换能器放入50号钢管（内径Φ1=54mm，外径Φ2=60mm）的声测管中进行测桩，请计算出该测试中的最终用于计算波速时需扣除的时间是（）。

（测试时声测管中水的声速为1500m/s；钢的声速为5000m/s)A、19.2B、19.9C、18.7D、22.2第9题气泡密集的混凝土，往往会造成A、波速没有明显降低，波幅明显下降B、波速下降，波幅提高C、波速不变，有时反而提高，波幅下降D、波速提高，波幅提高第10题调试超声波检测仪时，测得t0=5μs，已知某测点声距L=40cm，仪器显示声时为105μs，则超声波在混凝土中传播的声速为A、3636m/sB、3810m/sC、4000m/sD、3000m/s判断题第11题 PSD判据对因声测管不平行等非缺陷原因所引起的声时变化，基本上不予反应正确错误第12题声波透射法可以用来判定缺陷的性质和大小正确错误第13题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高。
