车削三角形外螺纹

图例：普通三角形外螺纹加工
螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

车螺纹
1、分类：
2、术语：
3、标注：
一、螺纹车削原理
车床主轴与刀具之间必须保持严格的运动关系：即主轴（工件）每旋转一周，刀具均匀地移动一个导程的距离。

二、普通外螺纹的车削加工工艺流程
三、分析零件图
五、刀具安装
1、安装要点：刀尖分角线垂直于工件轴线
六、机床调整
mm、是车公制螺纹、（含梯形螺纹）；mπ、是车蜗杆的（模数螺纹或公制蜗杆）；DP/1"π、是车径节螺纹的（英制蜗杆）；n/1"、是车英制螺纹（每英吋多少牙）；
2、主轴箱调整
3、交换齿轮箱调整：调整交换齿轮
5、开合螺母调整
6、倒顺车车削
7、进刀方式
七、检测
八：小结：直进法车削螺纹
1、重点
“一”：一个方向进刀；“二”：二刀刃同时切削；“大”：刀具受力大；“小”适用于小螺距加工。

2、难点
正反车：车削螺纹时，双手协调动作
右手：操纵横向手柄，控制进退刀；
左手：操纵主轴手柄，控制正反车。

课题：车削三角形螺纹的方法教学目的：让学生掌握车削三角形外螺纹的方法教学内容：1.螺纹车刀的安装2.车削三角形外螺纹车削用量的选择3.直进法低速车削M30X2-5g6g-40的三角形外螺纹。

4.高速车削M30X2-5g6g-40的外螺纹。

教学重点：车削三角形螺纹的两种方法优缺点及车削过程中的注意事项。

教学用具：幻灯片、螺纹车刀、样板、螺纹规、螺纹环规等。

教学方法：幻灯片、直述法课时安排：1课时教学过程：一、复习提问：常见车刀材料有哪两大类？各有何特点？答：高速钢车刀：强度高、韧性好、韧口锋利、能承受较大的冲击力，但耐耐热性差，只能用于低速车削。

硬质合金车刀：硬度高、耐磨性好、红硬性也很高，适用于高速车削，但抗弯强度和冲击韧性差。

二、引入新课题提问常用的两种车刀材料能不能用于三角形螺纹的车削？答：可用高速钢螺纹车刀低速车削三角形螺纹。

可用硬质合金螺纹车刀高速车削三角形螺纹。

（一）低速直进法车削三角形外螺纹M30x2-5g6g-401 . 准备工作：(1) 装夹工件平端面(2) 装刀，按要求用样板装螺纹车刀1）刀尖与工件轴线等高2)刀尖角角平分线与工件轴线垂直。

（刀尖角略小于牙型角60º）（3）粗/精车外圆柱面，使工件直径比公称直径尺寸小0.13p即d工=40-0.13X2=39.8mm（4）确定螺纹长度L=40mm,车退刀槽（5）两端用螺纹车刀倒角至小径（6）车床的调整：1）调整滑板间隙。

间隙太松时，容易产生“扎刀”现象：而太紧，摇动滑板费力费时。

2）按螺距P=2调整机床手柄位置.3）选择合适的转速.（7）切削液的选用。

课堂提问：用高速刚车刀切削必须使用切削液。

而硬质合金车刀切削不必使用切削液为什么？2．车削过程：（1）吃刀，使刻度对“0”位，接着刻度盘进2格，（刻度盘每格为0.05mm）试车螺纹（2）用螺纹规检测螺距P是否为2mm。

注意：检查前必须先停车！（3）分十二次选用合适的切削深度车削螺纹至小径d1，保证螺纹深度为1.2mm。

高速车削三角外螺纹（一）三角螺纹车削方法1、正反车车削法：习惯用左手握操纵杆控制主轴正反转，右手握中滑板手柄控制进给方向。

2、提开合螺母法：当丝杠螺距能整除工件螺距或被工件螺距整除时，才能采用提开合螺母法车削螺纹，否则，将出现乱牙，把螺纹车坏。

（二）刀具选择选用硬质合金螺纹车刀，牙形角60o。

（三）三角螺纹车削准备工作1、车外圆车螺纹时，由于车刀对工件的挤压力很大，容易使工件胀大，所以车削螺纹前工件的外径应比螺纹的大径尺寸小，根据长时间实际加工经验得知，一般把光轴尺寸比图纸要求尺寸车小0.1×螺距，此时车出的螺纹比较精确。

例如：图纸所示M24×2的螺纹，其工件外径尺寸可车小0.2mm。

2、调整车床主轴转速硬质合金车刀适合于高速车削，应选高速档；又因为螺纹导程为2mm，即工件每转一圈，车刀进给2mm，进给量较大，又不易选择很高的转速；因此在CA6136车床上，加工三角螺纹，初学者可选择290r/min。

3、调整进给箱手柄位置根据导程查表6--4选择进给箱手柄位置。

M24×2的导程为2mm。

CA6136型车床进给箱上的铭牌表CA6136型车床进给箱上的铭牌首先在该铭牌中找到数值2，沿箭头指示方向分别找到罗马数值表示手柄Ⅲ位置及塔轮长手柄1位置与塔轮短手柄2位置；然后将丝杠与光杠转换手柄置于丝杠位置。

4、计算牙深即车刀横向进给的距离。

三角形螺纹加工牙深为0.6495P ，反映到中滑板上，中滑板应进格数=0.6495p ／中滑板刻度盘上的数值。

分次车削完成。

对于M24×2的螺纹，通过计算在CA6136车床上，中滑板应进65格。

5、加工方法提开合螺母、高速直进法车削。

（四）三角螺纹车削步骤1、启动车床，使工件旋转。

2、对刀。

使螺纹车刀的刀尖与被加工螺纹的右侧棱线轻轻接触。

调中滑板刻度为零。

3、试刀。

摇动中滑板手柄进2格车削。

停车测量，检查导程是否正确。

4、分次车削完成。

螺纹加工课题一车三角形外螺纹一、高速钢外三角形螺纹车刀及其刃磨内容图例与说明高速钢外三角形螺纹车刀高速钢外螺纹车刀( 图６—１) 刃磨方便, 切削刃锋利, 韧性好, 车削时刀尖不易崩裂, 车出螺纹的表面粗糙度值小. 但其热稳定性差, 不宜高速车削, 常用在低速切削，加工塑性材料的螺纹或作为螺纹的精车刀。

高速钢外三角螺纹车刀的刃磨刃磨要求１．刀尖角ε r 应等于牙型角α ，即ε r ＝α 。

车普通螺纹时，ε r ＝60°；车英制螺纹时，ε r ＝55°。

２．当螺纹车刀的径向前角γ P ＝０°时，车刀前面上的刀尖角ε ′ r ＝ε r ＝α ；当螺纹车刀的径向前角γ P ＞０°时, 车刀前刀面上的刀尖角ε ′ r ＜ε r ＝α ，ε ′ r 按表6—1进行修正。

３．螺纹车刀的两个切削刃必须刃磨平直，不允许出现崩刃。

４．螺纹车刀的切削部分不能歪斜，刀尖半角ε ′ r ∕２应对称。

5 ．螺纹车刀的前面与两个主后面的表面粗糙度值要小。

高速钢外三角螺纹车刀的刃磨刃磨注意事项1．粗磨有径向前角的螺纹车刀时，应使刀尖角略大于牙型角，待磨好前角后，再修磨两刃夹角。

2.刃磨高速钢螺纹车刀时, 应选用细粒度砂轮( 如粒度号80的氧化铝砂轮)。

3.刃磨时车刀对砂轮的压力应小于一般车刀，并常浸水冷却，以防过热引起退火。

4.螺纹车刀在刃磨过程中，应在砂轮表面水平方向缓慢移动，这样容易使车刀刃口刃磨平直，表面粗糙度值小。

5.刃磨车削窄槽或高台阶螺纹的螺纹车刀时，应将螺纹车刀进给方向一侧的刀刃磨短些( 图６—2), 以有利于车削时退刀。

图6－2 车削窄槽、高台阶螺纹的车刀高速钢外三角螺纹车刀的刃磨刃磨步骤以6×16×200mm高速钢刀片刃磨图6—1精车刀为例1.刃磨左侧进给方向后刀面，控制刀尖半角εr/2 及后角αOL（αO+ψ）。

此时刀杆与砂轮圆周夹角约εr/2，刀面向外侧倾斜α+ψ，刀头上翘5°。

C ＯＣＣＵＰＡＴＩＯＮ2012 06116案例ASES如何用数控车床车削三角形螺纹文／王燕玲随着科学技术的发展，数控技术在生产中应用越来越广。

在数控车床上加工三角螺纹是非常容易的，但要保证螺纹的加工精度和尺寸要求，就必须掌握加工三角螺纹的参数和加工方法。

用数控车床车削螺纹相对于用普通车床车削螺纹来说是比较省心的。

但笔者认为要车好高质量的螺纹还是要研究好螺纹的参数、刀具、编程和检测。

本文以宝鸡机床SK50FANUCO数控系统加工M30×2的外三角螺纹为例，退刀槽宽度为5mm，分析螺纹加工过程中应注意的问题和解决的方法。

一、车削螺纹工件的螺纹参数和工艺要求第一，确定螺纹大径、中径：加工外螺纹的外螺纹大径(公称直径d )，d =30㎜；车螺纹前直径的确定：一般应车得比基本尺寸小0.2～0.4mm（约0.13P ）；螺纹中径：d 2=d -0.6495p =30-0.6495×2＝28.701㎜，在中径处螺纹牙厚和槽宽相等。

第二，螺柱右端面要倒角至小于螺纹小径，左边加工退刀槽。

第三，确定螺纹切削加工的切削用量：背吃刀量的确定。

因为螺纹加工处于多刃切削工作条件下，切削力较大且属于非自由切削，车刀的强度往往不能保证螺纹一次加工完成。

就需要进行多次切削来完成螺纹的加工。

粗精车的总切深为a p =1.3P 。

进给量的确定。

为保证螺距的准确，就应保证在加工过程中，主轴每旋转一周，车刀就进给一个螺纹导程，从而使加工单线螺纹的进给量等于单线螺纹的螺距，即f =p =2㎜。

主轴转速的确定。

为保证螺纹加工的顺利进行，选取主轴转速为400r／min。

二、车刀的选择、刃磨和安装螺纹车刀的选择主要考虑刀具、形状和几何角度等三个方面。

高速钢螺纹车刀，适用于加工大螺距的螺纹和精密螺纹等工件；硬质合金螺纹车刀适用于加工脆性材料（铸铁）和高速切削塑性工件。

螺纹车刀的几何角度有三个：一是刀尖角ε应等于牙形角，车削普通三角形螺纹是60°；二是前角γ一般为0°～15°；三是后角α一般为5°～10°，进刀方向一面应稍大一些。

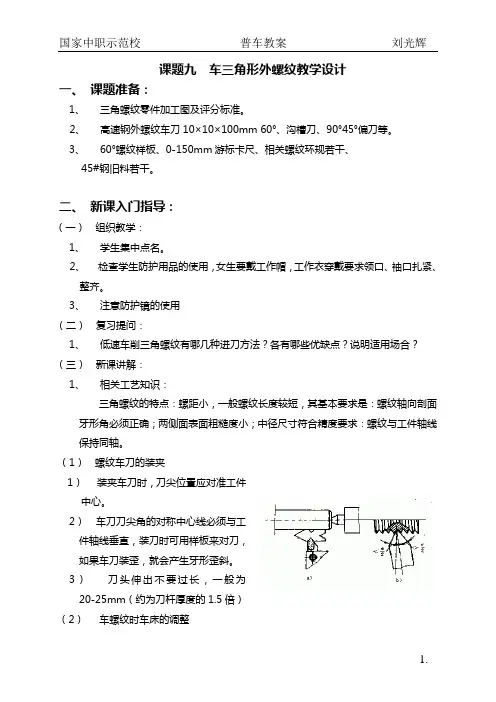

课题九车三角形外螺纹教学设计一、课题准备：1、三角螺纹零件加工图及评分标准。

2、高速钢外螺纹车刀10×10×100mm 60°、沟槽刀、90°45°偏刀等。

3、60°螺纹样板、0-150mm游标卡尺、相关螺纹环规若干、45#钢旧料若干。

二、新课入门指导：（一）组织教学：1、学生集中点名。

2、检查学生防护用品的使用，女生要戴工作帽，工作衣穿戴要求领口、袖口扎紧、整齐。

3、注意防护镜的使用（二）复习提问：1、低速车削三角螺纹有哪几种进刀方法？各有哪些优缺点？说明适用场合？（三）新课讲解：1、相关工艺知识：三角螺纹的特点：螺距小，一般螺纹长度较短，其基本要求是：螺纹轴向剖面牙形角必须正确；两侧面表面粗糙度小；中径尺寸符合精度要求：螺纹与工件轴线保持同轴。

（1）螺纹车刀的装夹1）装夹车刀时，刀尖位置应对准工件中心。

2）车刀刀尖角的对称中心线必须与工件轴线垂直，装刀时可用样板来对刀，如果车刀装歪，就会产生牙形歪斜。

3）刀头伸出不要过长，一般为20-25mm（约为刀杆厚度的1.5倍）（2）车螺纹时车床的调整1）变换手柄位置，一般按工件螺距在进给箱铭牌上找到交换齿轮的齿数和手柄位置，并把手柄拨到所需的位置上。

2）调整交换齿轮①切断机床电源，车头变速手柄放在空挡位置；②识别有关齿轮、齿数、上、中、下轴；③了解齿轮装拆的程序及单式、复式交换齿轮的组装方法；④注意加润滑油；⑤交换齿轮的啮合间隙0.1-0.15mm左右，如果太紧，挂轮在转动时会产生很大的噪声。

3）调整滑板间隙：调整中、小滑板镶条时，不能太紧或太松，否则会造成操作不灵活或产生“扎刀”（3）车螺纹时的动作练习1）转速200r/min开动车床，做倒顺车数次然后合上开合螺母2）空刀练习车螺纹动作，选螺距2mm，长度为25mm，转速165-200r/min，要求动作协调3）试切削螺纹，倒顺车，试对中刻度盘的掌握（吃刀深度），车出一条有痕螺旋线，到螺纹终止线时迅速退刀（收尾在2/3圈之内），用钢直尺或螺纹规检查螺距。
