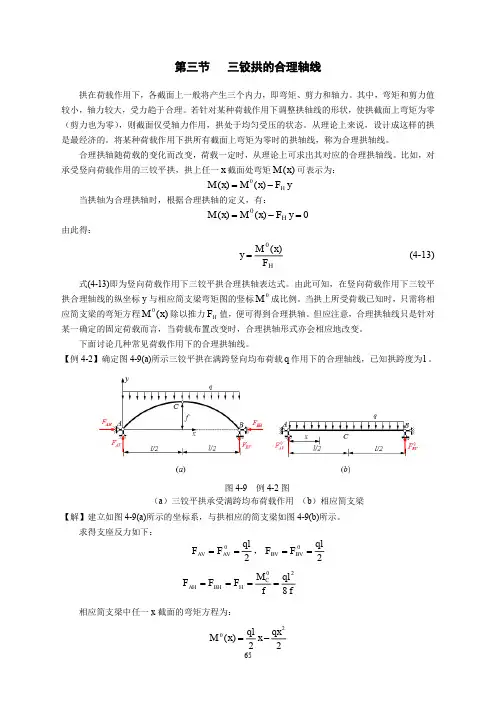

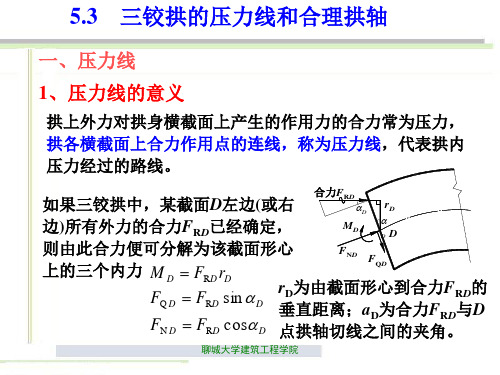

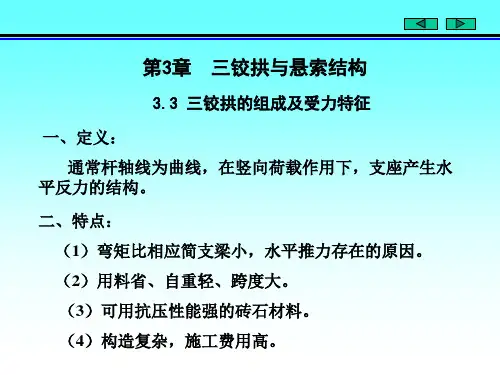

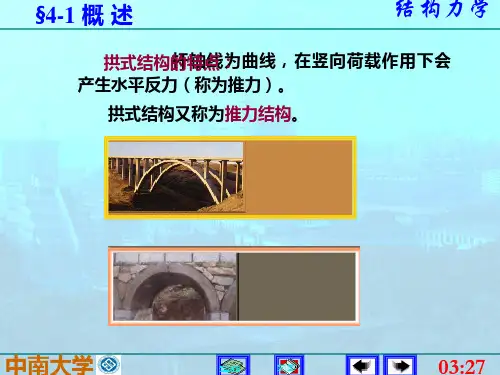

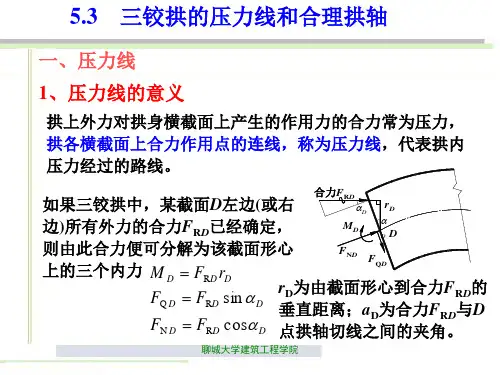

第三节 三铰拱的合理轴线拱在荷载作用下，各截面上一般将产生三个内力，即弯矩、剪力和轴力。
其中，弯矩和剪力值较小，轴力较大，受力趋于合理。
若针对某种荷载作用下调整拱轴线的形状，使拱截面上弯矩为零（剪力也为零），则截面仅受轴力作用，拱处于均匀受压的状态。
从理论上来说，设计成这样的拱是最经济的。
将某种荷载作用下拱所有截面上弯矩为零时的拱轴线，称为合理拱轴线。
合理拱轴随荷载的变化而改变，荷载一定时，从理论上可求出其对应的合理拱轴线。
比如，对承受竖向荷载作用的三铰平拱，拱上任一x 截面处弯矩()M x 可表示为：0()()H M x M x F y =-当拱轴为合理拱轴时，根据合理拱轴的定义，有：0)()(0=-=y F x M x M H由此得：HF x M y )(0= (4-13) 式(4-13)即为竖向荷载作用下三铰平拱合理拱轴表达式。
由此可知，在竖向荷载作用下三铰平拱合理轴线的纵坐标y 与相应简支梁弯矩图的竖标0M 成比例。
当拱上所受荷载已知时，只需将相应简支梁的弯矩方程0()M x 除以推力H F 值，便可得到合理拱轴。
但应注意，合理拱轴线只是针对某一确定的固定荷载而言，当荷载布置改变时，合理拱轴形式亦会相应地改变。
下面讨论几种常见荷载作用下的合理拱轴线。
【例4-2】确定图4-9(a)所示三铰平拱在满跨竖向均布荷载q 作用下的合理轴线，已知拱跨度为l 。
图4-9 例4-2图（a ）三铰平拱承受满跨均布荷载作用 （b ）相应简支梁【解】建立如图4-9(a)所示的坐标系，与拱相应的简支梁如图4-9(b)所示。
求得支座反力如下：02AV AV ql F F ==，02BV BV ql F F == 028C AH BH H M ql F F F f f==== 相应简支梁中任一x 截面的弯矩方程为：2()22ql qx M x x =-根据式(4-13)，可得到拱的合理轴线方程为：0()HM x y F ==222422()8ql qx x f x l x ql l f-=- 由此可见，在竖向满跨均布荷载作用下，三铰平拱的合理轴线为二次抛物线。
