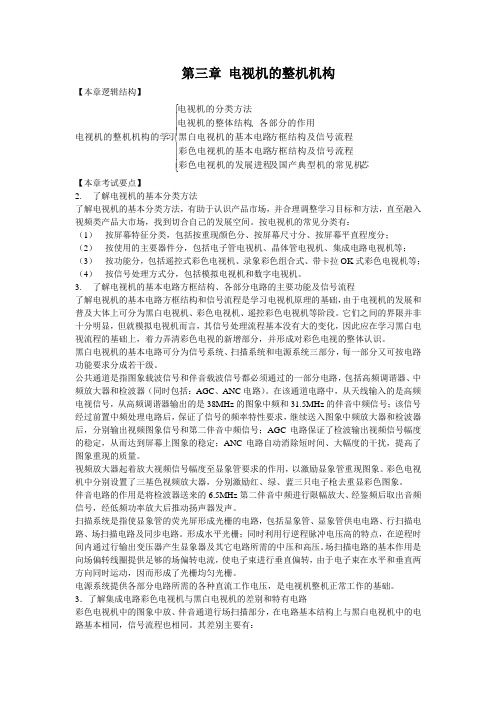

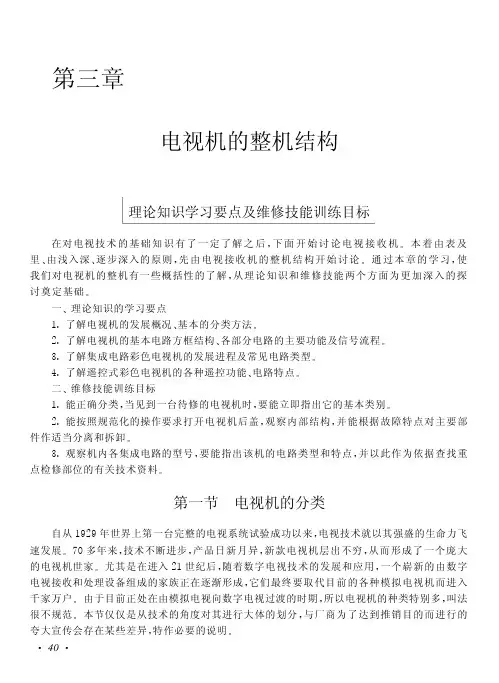

第三章电视机的整机结构

第三章 电视机的整机机构【本章逻辑结构】⎪⎪⎪⎩⎪⎪⎪⎨⎧芯及国产典型机的常见机彩色电视机的发展进程方框结构及信号流程彩色电视机的基本电路方框结构及信号流程黑白电视机的基本电路各部分的作用电视机的整体结构电视机的分类方法习电视机的整机机构的学、 【本章考试要点】2. 了解电视机的基本分类方法了解电视机的基本分类方法，有助于认识产品市场，并合理调整学习目标和方法，直至融入视频类产品大市场，找到切合自己的发展空间。

按电视机的常见分类有：（1） 按屏幕特征分类，包括按重现颜色分、按屏幕尺寸分、按屏幕平直程度分；（2） 按使用的主要器件分，包括电子管电视机、晶体管电视机、集成电路电视机等；（3） 按功能分，包括遥控式彩色电视机、录象彩色组合式、带卡拉OK 式彩色电视机等；（4） 按信号处理方式分，包括模拟电视机和数字电视机。

3. 了解电视机的基本电路方框结构、各部分电路的主要功能及信号流程了解电视机的基本电路方框结构和信号流程是学习电视机原理的基础，由于电视机的发展和普及大体上可分为黑白电视机、彩色电视机、遥控彩色电视机等阶段。

它们之间的界限并非十分明显，但就模拟电视机而言，其信号处理流程基本没有大的变化，因此应在学习黑白电视流程的基础上，着力弄清彩色电视的新增部分，并形成对彩色电视的整体认识。

黑白电视机的基本电路可分为信号系统、扫描系统和电源系统三部分，每一部分又可按电路功能要求分成若干级。

公共通道是指图象载波信号和伴音载波信号都必须通过的一部分电路，包括高频调谐器、中频放大器和检波器（同时包括：AGC 、ANC 电路）。

在该通道电路中，从天线输入的是高频电视信号，从高频调谐器输出的是38MHz 的图象中频和31.5MHz 的伴音中频信号；该信号经过前置中频处理电路后，保证了信号的频率特性要求，继续送入图象中频放大器和检波器后，分别输出视频图象信号和第二伴音中频信号；AGC 电路保证了检波输出视频信号幅度的稳定，从而达到屏幕上图象的稳定；ANC 电路自动消除短时间、大幅度的干扰，提高了图象重现的质量。

详解液晶电视组成结构液晶电视机的组成原理，大体有4个主要功能模块电源板，电视主板，逻辑板，背光模块，以及屏线，遥控器，按键输入和喇叭输出。

（一）原理如上图，红色的箭头是供电电路，蓝色的箭头是信号电路。

电源板负责将220V交流电压转换成各个模块工作所需的直流电压；电视主板负责处理按键信号，响应遥控器信号；控制电源板开关，直接或间接控制背光模块；接收各类视频信号，图像转化成LVDS信号输送给逻辑板；声音信号输出到喇叭；逻辑板主要功能是将电视主板输出的LVDS信号转换成液晶屏能处理的TCON信号；背光模块负责给背光灯条供电。

（二）模块介绍电源板顾名思义，电源板负责整台电视的供电。

功能好比人的心脏，给人全身输送能量。

如果电源板坏了，就像人的心脏停止跳动，电视机自然就不能工作了。

很多黑屏，背光不亮，指示灯不亮，遥控按键不起作用等现象都是因为电源板故障引起；电视主板电视主板是整个电视机控制的核心，也可以说是电视的大脑。

如果电视主板出现问题，可能导致指示灯不亮，或者指示灯颜色异常，遥控，按键无响应，黑屏，花屏等现象；逻辑板逻辑板也称TCON板，是信号中转站。

负责将主板的LVDS信号转换成屏能处理的TCON信号。

如果TCON坏了，可能导致画面黑屏，花屏，条纹干扰，屏闪，屏保等异常现象。

背光模块背光模块的功能是给电视机显示提供背光光源。

如果电视背光不亮，很有可能是背光模块出现了问题。

LVDS信号线屏线，又称差分信号线。

如果接口松动，接触不良，很容易导致黑屏，雪花点干扰，花屏等异常现象。

注意：4K电视，因为数据量大，LVDS信号线已无法满足传输要求，一般都采用V-BY-ONE的信号线传输遥控接收头遥控接收头，也称IR，负责接收遥控器的红外控制信号，常见故障处理参考文章：电视遥控器常见故障。

按键板如果遥控器可以正常操作，但按键板不起作用，估计是按键板或者相关电路坏了。

三合一板卡将背光模块，电源板和电视主板集合到一块板卡上，俗称三合一板卡。

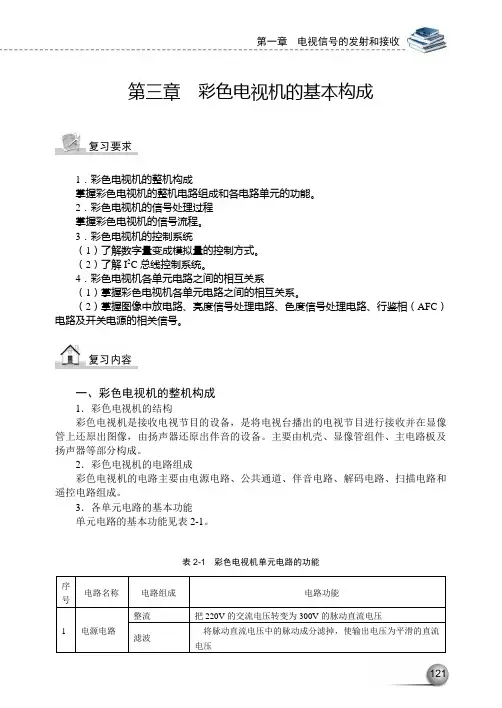

第三章彩色电视机的基本构成1．彩色电视机的整机构成掌握彩色电视机的整机电路组成和各电路单元的功能。

2．彩色电视机的信号处理过程掌握彩色电视机的信号流程。

3．彩色电视机的控制系统（1）了解数字量变成模拟量的控制方式。

（2）了解I2C总线控制系统。

4．彩色电视机各单元电路之间的相互关系（1）掌握彩色电视机各单元电路之间的相互关系。

（2）掌握图像中放电路、亮度信号处理电路、色度信号处理电路、行鉴相（AFC）电路及开关电源的相关信号。

一、彩色电视机的整机构成1．彩色电视机的结构彩色电视机是接收电视节目的设备，是将电视台播出的电视节目进行接收并在显像管上还原出图像，由扬声器还原出伴音的设备。

主要由机壳、显像管组件、主电路板及扬声器等部分构成。

2．彩色电视机的电路组成彩色电视机的电路主要由电源电路、公共通道、伴音电路、解码电路、扫描电路和遥控电路组成。

3．各单元电路的基本功能单元电路的基本功能见表2-1。

表2-1 彩色电视机单元电路的功能（续表）电视高频信号由天线接收并送到调谐器中，在U/V调谐器中进行高放后与本机振荡信号混频，形成中频信号（通常也叫图像中频信号），其频带宽度为8MHz，包含图像中频信号和伴音中频信号。

图像中频信号的载频为38MHz，伴音中频的中心频率为31.5MHz。

调谐器输出的中频信号经过滤波（绝大部分用声表面滤波器SAW，它主要提供通道的幅频特性）后输入到图像中频处理单元电路。

首先把中频信号放大，然后对其进行视频检波,得到视频全电视信号。

这一信号中除含有图像信号外，还包括有由38MHz 图像载频与31.5MHz伴音中频差频后形成的6.5MHz的新伴音中频信号，即第二伴音中频信号。

视频全电视信号将分成两路被处理，一路经6.5MHz带通滤波器,提取出6.5MHz的第二伴音中频信号（调频的），经伴音中放、限幅电路和鉴频器后得到伴音音频信号，最后经过音频放大电路进行放大，并送给扬声器还原成声音；另一路经6.5MHz的陷波器，吸收掉6.5MHz伴音信号，取出0～6MHz的视频全电视信号，它含有亮度信号，色度信号和行、场同步信号，以及加在行同步头上的色同步信号。
