实验一整机结构认识及使用方法一、观察控制按键位置：1、电源开关；2、遥控接收器；3、节目选择/自动搜台Program（减-/增+）；4、音量调整/画质控制量调整Volume（减-/增+）；5、画质控制量选择（Picture）；6、选台功能选择；二、观察信号插孔位置：1、射频天线75Ω插孔；2、视频信号输入（VIDEO IN）插孔；3、左声道音频输入（L AUDIO IN ）插孔；4、右声道音频输入（R AUDIO IN ）插孔；三、电视机的使用：1、节目预选：（1）、全自动储存节目：●按动选台功能选择键（Preset），使屏幕显示ASM。
●按一下节目选择键增或减（+/-），节目自动搜寻和自动存储程序马上运作，从VHF-L、VHF-H到UHF频段，自动找出所有频道，并存入机内从1开始的各个节目号中。
（2）、半自动储存节目：●按遥控器上的数字键，进入1-60内任何一个节目号。
●按选台功能选择键（PRESET），使屏幕显示U>>>1。
●按节目选择键增或减（+/-），使屏幕显示所要求频段,如L>>>或H>>>1或U>>>1.●按选台功能选择键（PRESET），使屏幕的显示为>>>。
●此时，每按一下节目选择+键，节目搜寻就从当前点开始，向高频端搜寻，直至找到最接近的第一个节目才停下来，并且自动存入当前的节目中。
（3）、节目频率微调：●按选台功能选择键（PRESET），使屏幕显示MFT。
●按节目选择键增或减（+/-），使屏幕的显示所要求的频段，如L>>>或H>>>1或U>>>1，而节目画面或声音随之变化。
●间歇地按动节目选择键增或减（+/-），使所接收节目的声音和画面最好。
●停止按节目键增或减（+/-）约2-3秒，屏幕上显示的绿色字符消失，微调量自动记储下来。
2、图像画质和音量调节：（1）、按动画质选择键（Picture），屏幕顺序显示出各项调节功能的符号，对比度（CONT）亮度（BRIGHT）彩色（COLOUR）色调（TINT）音量（VOLUM）。

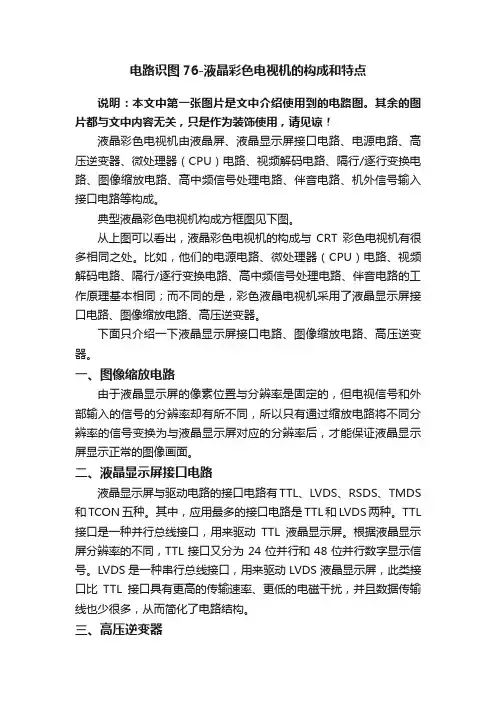

电路识图76-液晶彩色电视机的构成和特点说明：本文中第一张图片是文中介绍使用到的电路图。
其余的图片都与文中内容无关，只是作为装饰使用，请见谅！液晶彩色电视机由液晶屏、液晶显示屏接口电路、电源电路、高压逆变器、微处理器（CPU）电路、视频解码电路、隔行/逐行变换电路、图像缩放电路、高中频信号处理电路、伴音电路、机外信号输入接口电路等构成。

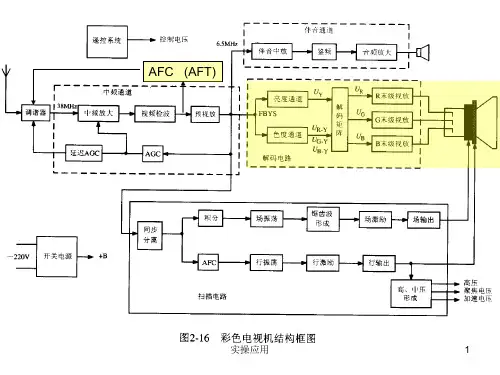

典型液晶彩色电视机构成方框图见下图。
从上图可以看出，液晶彩色电视机的构成与CRT彩色电视机有很多相同之处。
比如，他们的电源电路、微处理器（CPU）电路、视频解码电路、隔行/逐行变换电路、高中频信号处理电路、伴音电路的工作原理基本相同；而不同的是，彩色液晶电视机采用了液晶显示屏接口电路、图像缩放电路、高压逆变器。
下面只介绍一下液晶显示屏接口电路、图像缩放电路、高压逆变器。
一、图像缩放电路由于液晶显示屏的像素位置与分辨率是固定的，但电视信号和外部输入的信号的分辨率却有所不同，所以只有通过缩放电路将不同分辨率的信号变换为与液晶显示屏对应的分辨率后，才能保证液晶显示屏显示正常的图像画面。
二、液晶显示屏接口电路液晶显示屏与驱动电路的接口电路有TTL、LVDS、RSDS、TMDS 和TCON五种。
其中，应用最多的接口电路是TTL和LVDS两种。
TTL 接口是一种并行总线接口，用来驱动TTL液晶显示屏。
根据液晶显示屏分辨率的不同，TTL接口又分为24位并行和48位并行数字显示信号。
LVDS是一种串行总线接口，用来驱动LVDS液晶显示屏，此类接口比TTL接口具有更高的传输速率、更低的电磁干扰，并且数据传输线也少很多，从而简化了电路结构。
三、高压逆变器高压逆变器也叫高压逆变电路。
它的作用是通过逆变器将开关电源输出的24V电压变换为1000~2000V的高压交流电，用于点亮液晶面板上的CCFL背光灯。
近年来，开发出一种新的逆变器-LIPS。
LIPS 的英文全称为：LCD integrated Power Supply，意为高压液晶显示集成电源，这种高压逆变器将开关电源、低压电源电路和逆变器设置在同一块电路板上，市电电压通过整流、PFC和滤波后获得400V直流电压，直接为逆变器供电，而不再采用开关电源输出的24V供电，不仅降低了开关电源和逆变器的功耗，还简化了电路结构，降低了成本。
彩色电视机的工作原理
彩色电视机的工作原理是通过将传输的黑白图像信号分解为红、绿、蓝三个基本颜色的信号，再通过叠加这三个颜色的光来还原彩色图像。
具体来说，彩色电视机的工作原理包括以下几个步骤：
1. 图像信号输入：图像信号源（例如电视节目、DVD等）将
图像信号传输到电视机中。
这些信号由控制部分（例如电视机的主板）处理，并送到后续的电子元件中。
2. 讯号解调：传输过程中的图像信号是以载频的方式传输的，彩色电视机需要将这种调制的信号还原为原始的图像信号。
这个过程称为讯号解调。
通过解调，得到了黑白图像信号。
3. 颜色解码：通过颜色解码电路，将黑白图像信号分解为红、绿、蓝三个基本颜色信号。
这是通过采用彩色差拣选的方式实现的。
4. 发射电子束：彩色电视机使用显象管（CRT）技术，其中包括一个电子枪。
红、绿、蓝三个基色的信号通过对应的发射电子枪产生电子束。
这些电子束经过加速和聚焦，从而形成了定位准确的电子束。
5. 荧光屏发光：电子束轰击带有荧光材料的屏幕上时，荧光屏上的物质会受到激发并发光。
红、绿、蓝三个基色的荧光产生了不同波长的光，从而形成彩色图像。
6. 图像显示：荧光屏上发光的图像经过透明的阴极射线管（CRT）面板，通过玻璃面板和其后续的光学系统，最终达到观察者的眼睛。
通过这个工作原理，彩色电视机能够还原传输过来的彩色图像，并展示给用户观看。
彩色电视机整机电路组成彩色电视机是一种非常普遍的家电设备，它可以播放高清晰度的电视节目和电影，让人们享受更好的视觉体验。
彩色电视机的整机电路由多个部分组成，下面将介绍其中几个重要的部分。
首先是彩色电视机的电源电路。
电源电路是为彩色电视提供稳定的电能，以保证整机正常运转。
它通常由变压器、整流器、滤波电容等组件组成。
变压器将市电电压转换为适合电视机工作的低电压，整流器将交流电转换为直流电，滤波电容则用于消除电源中的纹波。
其次是彩色电视机的信号处理电路。
信号处理电路负责解码和处理电视信号，以将其转换为显示在屏幕上的图像和声音。
它包括了调谐器、视频处理芯片、音频处理芯片等组件。
调谐器将电视信号从天线或有线电视传输中提取出来，视频处理芯片将信号解码并进行图像处理，音频处理芯片则负责解码和放大声音信号。
还有一部分是彩色电视机的图像显示电路。
图像显示电路是将电视信号转换为可见图像的关键部分。
它通常由显像管（CRT）或液晶显示屏、驱动电路和像素控制器组成。
显像管是传统彩色电视机常用的显示器件，它通过电子束在屏幕上扫描，激发荧光物质发光来显示图像。
液晶显示屏则是现代彩色电视机常用的显示器件，它通过控制液晶分子的排列来控制光的透过性来显示图像。
驱动电路负责提供合适的电信号以驱动屏幕上的液晶分子，而像素控制器则负责将接收到的信号转化为适合的图像显示。
最后是彩色电视机的音频输出电路。
音频输出电路是将处理后的声音信号转换为可听声音的部分。
它通常由音频放大器和扬声器组成。
音频放大器将音频信号放大以适应扬声器的工作要求，而扬声器则将放大后的电信号转换为声音。
综上所述，彩色电视机的整机电路由电源电路、信号处理电路、图像显示电路和音频输出电路组成。
每个部分都扮演着重要的角色，共同实现电视节目和电影的高质量播放。
在彩色电视机的整机电路中，还有一些其他重要的部件和功能，让我们继续了解。
彩色电视机的调谐器是一个关键组件，它负责从天线或有线电视传输中提取并选择要接收的频道。
数字液晶彩色电视机整机检验通用规范1.范围本规范规定了我公司所有 LCD 类彩色电视机的一般要求、技术要求和检验方法,是 LCD 产品整机全数检验和抽样检验时进行质量鉴定的重要依据。
2.引用标准下列标准及檔,通过在本标准中引用而构成本标准条文的一部分。
所有标准及檔都会被修订及更新, 使用本标准的各方应探讨使用下列标准及檔最新版本的可能性。
GB/T 2828.1-2012 计数抽样检验程序第 1部分:按接收质量限(AQL 检索的逐批检验抽样计划 GB 3174-1995 PAL-D制彩色电视广播技术规范GB 5465.2-1996 电气设备用图形符号GB 8898-2011 音频、视频及类似电子设备安全要求GB 17625.1-2003 低压电气及电子设备发出的谐波电流限值(设备每项输入电流≤ 16A GB 13837-2003 声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法GB 9379-1988 彩色电视广播接收机主观试验评价方法GB/T 15639-1 95 电视广播接收机主观评价节目源GB/T9384 广播收音机、广播电视接收机、磁带录音机、声频功率放大器 (扩音机的环境试验要求和试验方法 (GB/T9384-1997,neqIEC68GB 12281 彩色电视广播接收机与其它设备互连配接要求SJ/T 10512 电视广播接收遥控部分的技术要求和测量方法GB 191-2000 包装储运图标标志GB/T 14960-1994 电视广播接收机用红外遥控发射器技术要求和测量方法GB/T 17309.1-1998 电视广播接收机测量方法第一部分:一般考虑射频和视频电性能测量以及显示性能的测量SJ/T 11285-2003 彩色广播电视接收机基本技术参数要求GB/T 14219-1993 中文图文电视广播规范GB/T 4877 电视中间频率SJ/T 10326 广播电视接收机群时延特性GB/T 10239-2003 彩色电视广播接收机通用规范Q/SCWR 002-2007 《彩色电视机企业标准》Q/SCWR 003-2003 数字高清彩色电视广播接收机企业标准GB/T 10239-2003 彩色电视广播接收机通用规范SJ/T 11157-1998 电视广播接收机测量方法第 2部分:伴音信道的电性能测量,一般测量 4方法和单声道测量方法(idt IEC 60107-2:1995SJ/T 10326 广播电视接收机群时延特性GB 8898-2011 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求Q/SCWN001-2004 光油机壳检验标准Q/SCWB 2040-2008 《注塑成品后壳检验标准》Q/SCWB 2020-2008 《彩色液晶电视机 LCD 屏缺陷定义及检验标准》3. 一般要求3.1、电视制式采用的制式应符合相应电视制式的规定。
智能家用电器维修技术手册第1章家用电器维修基础 (4)1.1 维修工具与设备 (4)1.2 安全知识及注意事项 (4)1.3 维修流程与技巧 (4)第2章电视机维修技术 (5)2.1 液晶电视机维修 (5)2.2 等离子电视机维修 (5)2.3 LED电视机维修 (5)2.4 电视遥控器维修 (5)第3章冰箱维修技术 (5)3.1 压缩机维修 (5)3.2 冷冻系统维修 (5)3.3 控制系统维修 (5)3.4 门封及散热器维修 (5)第4章洗衣机维修技术 (5)4.1 洗衣机结构与原理 (5)4.2 波轮洗衣机维修 (5)4.3 滚筒洗衣机维修 (5)4.4 洗衣机电路板维修 (5)第5章空调维修技术 (5)5.1 空调器结构与原理 (5)5.2 压缩机维修 (5)5.3 冷凝器与蒸发器维修 (5)5.4 控制系统及遥控器维修 (5)第6章热水器维修技术 (5)6.1 电热水器维修 (5)6.2 燃气热水器维修 (5)6.3 太阳能热水器维修 (5)6.4 热水器安全装置维修 (5)第7章吸油烟机维修技术 (5)7.1 吸油烟机结构与原理 (5)7.2 电机维修 (5)7.3 叶轮与风道维修 (5)7.4 控制开关与照明维修 (6)第8章燃气灶维修技术 (6)8.1 燃气灶结构与原理 (6)8.2 火孔与点火器维修 (6)8.3 调节阀与连接管道维修 (6)8.4 安全装置维修 (6)第9章微波炉维修技术 (6)9.1 微波炉结构与原理 (6)9.3 高压变压器维修 (6)9.4 控制系统与操作面板维修 (6)第10章消毒柜维修技术 (6)10.1 消毒柜结构与原理 (6)10.2 紫外线消毒灯维修 (6)10.3 臭氧发生器维修 (6)10.4 控制系统与温控器维修 (6)第11章电风扇维修技术 (6)11.1 电风扇结构与原理 (6)11.2 电机维修 (6)11.3 风叶与防护网维修 (6)11.4 控制开关与调速器维修 (6)第12章家用电器故障诊断与排除 (6)12.1 故障诊断方法 (6)12.2 常见故障分析与排除 (6)12.3 维修案例分析 (6)12.4 家用电器日常保养与维护 (6)第1章家用电器维修基础 (6)1.1 维修工具与设备 (6)1.1.1 手动工具 (7)1.1.2 电动工具 (7)1.1.3 测量工具 (7)1.1.4 辅助工具 (7)1.2 安全知识及注意事项 (7)1.2.1 安全知识 (7)1.2.2 注意事项 (7)1.3 维修流程与技巧 (7)1.3.1 故障诊断 (8)1.3.2 拆卸与组装 (8)1.3.3 故障排除 (8)1.3.4 清理与保养 (8)第2章电视机维修技术 (8)2.1 液晶电视机维修 (8)2.1.1 故障诊断 (8)2.1.2 维修工具与设备 (8)2.1.3 维修流程 (8)2.1.4 注意事项 (9)2.2 等离子电视机维修 (9)2.2.1 故障诊断 (9)2.2.2 维修工具与设备 (9)2.2.3 维修流程 (9)2.2.4 注意事项 (9)2.3 LED电视机维修 (9)2.3.2 维修工具与设备 (10)2.3.3 维修流程 (10)2.3.4 注意事项 (10)2.4 电视遥控器维修 (10)2.4.1 故障诊断 (10)2.4.2 维修工具与设备 (10)2.4.3 维修流程 (10)2.4.4 注意事项 (10)第3章冰箱维修技术 (10)3.1 压缩机维修 (10)3.1.1 压缩机故障诊断 (11)3.1.2 压缩机维修方法 (11)3.2 冷冻系统维修 (11)3.2.1 冷冻系统故障诊断 (11)3.2.2 冷冻系统维修方法 (11)3.3 控制系统维修 (11)3.3.1 控制系统故障诊断 (11)3.3.2 控制系统维修方法 (12)3.4 门封及散热器维修 (12)3.4.1 门封及散热器故障诊断 (12)3.4.2 门封及散热器维修方法 (12)第4章洗衣机维修技术 (12)4.1 洗衣机结构与原理 (12)4.2 波轮洗衣机维修 (12)4.3 滚筒洗衣机维修 (12)4.4 洗衣机电路板维修 (13)第5章空调维修技术 (13)5.1 空调器结构与原理 (13)5.2 压缩机维修 (13)5.3 冷凝器与蒸发器维修 (13)5.4 控制系统及遥控器维修 (14)第6章热水器维修技术 (14)6.1 电热水器维修 (14)6.1.1 电热水器故障诊断 (14)6.1.2 维修工具与材料准备 (14)6.1.3 维修步骤 (14)6.2 燃气热水器维修 (14)6.2.1 燃气热水器故障诊断 (14)6.2.2 维修工具与材料准备 (15)6.2.3 维修步骤 (15)6.3 太阳能热水器维修 (15)6.3.1 太阳能热水器故障诊断 (15)6.3.2 维修工具与材料准备 (15)6.4 热水器安全装置维修 (15)6.4.1 安全装置故障诊断 (15)6.4.2 维修工具与材料准备 (16)6.4.3 维修步骤 (16)第7章吸油烟机维修技术 (16)7.1 吸油烟机结构与原理 (16)7.2 电机维修 (16)7.3 叶轮与风道维修 (16)7.4 控制开关与照明维修 (17)第8章燃气灶维修技术 (17)8.1 燃气灶结构与原理 (17)8.2 火孔与点火器维修 (17)8.3 调节阀与连接管道维修 (18)8.4 安全装置维修 (18)第9章微波炉维修技术 (18)9.1 微波炉结构与原理 (18)9.2 磁控管维修 (18)9.3 高压变压器维修 (19)9.4 控制系统与操作面板维修 (19)第10章消毒柜维修技术 (19)10.1 消毒柜结构与原理 (19)10.2 紫外线消毒灯维修 (20)10.3 臭氧发生器维修 (20)10.4 控制系统与温控器维修 (20)第11章电风扇维修技术 (21)11.1 电风扇结构与原理 (21)11.2 电机维修 (21)11.3 风叶与防护网维修 (21)11.4 控制开关与调速器维修 (21)第12章家用电器故障诊断与排除 (22)12.1 故障诊断方法 (22)12.2 常见故障分析与排除 (22)12.3 维修案例分析 (23)12.4 家用电器日常保养与维护 (23)第1章家用电器维修基础1.1 维修工具与设备1.2 安全知识及注意事项1.3 维修流程与技巧第2章电视机维修技术2.1 液晶电视机维修2.2 等离子电视机维修2.3 LED电视机维修2.4 电视遥控器维修第3章冰箱维修技术3.1 压缩机维修3.2 冷冻系统维修3.3 控制系统维修3.4 门封及散热器维修第4章洗衣机维修技术4.1 洗衣机结构与原理4.2 波轮洗衣机维修4.3 滚筒洗衣机维修4.4 洗衣机电路板维修第5章空调维修技术5.1 空调器结构与原理5.2 压缩机维修5.3 冷凝器与蒸发器维修5.4 控制系统及遥控器维修第6章热水器维修技术6.1 电热水器维修6.2 燃气热水器维修6.3 太阳能热水器维修6.4 热水器安全装置维修第7章吸油烟机维修技术7.1 吸油烟机结构与原理7.2 电机维修7.3 叶轮与风道维修7.4 控制开关与照明维修第8章燃气灶维修技术8.1 燃气灶结构与原理8.2 火孔与点火器维修8.3 调节阀与连接管道维修8.4 安全装置维修第9章微波炉维修技术9.1 微波炉结构与原理9.2 磁控管维修9.3 高压变压器维修9.4 控制系统与操作面板维修第10章消毒柜维修技术10.1 消毒柜结构与原理10.2 紫外线消毒灯维修10.3 臭氧发生器维修10.4 控制系统与温控器维修第11章电风扇维修技术11.1 电风扇结构与原理11.2 电机维修11.3 风叶与防护网维修11.4 控制开关与调速器维修第12章家用电器故障诊断与排除12.1 故障诊断方法12.2 常见故障分析与排除12.3 维修案例分析12.4 家用电器日常保养与维护第1章家用电器维修基础1.1 维修工具与设备家用电器维修工作需要对各种工具和设备熟练运用。
彩色电视机电路板上各电路的作用电视是这个时代最伟大的三大发明之一，从黑白电视到彩色电视，再到现在的智能电视，从我们父母那一代就已经生长在被电视浸润的环境中，可能在几十年前电视就像现在的手机一样，是一种每个家庭不可或缺的媒介，茶余饭后一家人做到电视前看新闻联播或者还珠格格已经成为一种记忆。
彩色电视机电路板上各电路的作用1、CPU电路：接收、处理控制信号，发送操作指令，控制相应电路动作，改变工作状态（换台、切换输入端、改变模拟量等）并把相应工作状态显示在屏幕上片刻。
2、小信号处理电路：包括扫描电路（产生行、场振荡信号，送到相应推动电路，使偏转线圈产生交变磁场，控制电子束移动，利用视觉暂留在屏幕上形成图像，产生成像必须的高压和其他工作电压）、输入回路（高频头、中放、亮色分离、同步分离、伴音中频处理等重要信号处理、输入信号端切换等）3、末端处理电路，包括伴音功放（还原出声音）、行输出、场输出（成像不可缺少的电路）。
4、能源电路：把220V变成电视机工作所需的电压，一般由电源和行输出变压器电路完成。
上述电路仅限于CRT电视。
彩色电视机原理由于射频信号在空中传输的过程中要混入一些干扰信号并随着传输距离的增大而衰减，电视机从有线或天线（RF-IN）接收到微弱的射频电视信号后，首先要通过调谐器对它进行解调，经过放大、混频和检波，滤掉高频载波分量，得到PAL、NTSC 或SECAM制式的复合全电视信号。
从全电视信号中分离伴音信号和视频信号。
音频信号经音频电路处理后送扬声器输出。
视频信号经视频放大，并把亮度、色度信号分离开，得到YC分量信号。
最后，把YC分量信号转换成YUV、进而转换成RGB分量信号并送显象管显示。
在全电视信号中，由于色度信号占用了2.6MHz的带宽，电视机的电子电路在亮度、色度信号分离处理时有的直接截取亮度低端约3MHz的信号。
在这种情况下，虽然电视机的荧。
