电视机原理讲解范文电视机主要由三个部分组成：采集部分、传输部分和显示部分。
采集部分负责将图像和声音转化为电子信号，传输部分负责将电子信号传输到显示部分并进行处理，显示部分负责将电子信号转化为可视的图像和声音。
采集部分包括摄像头和麦克风。
摄像头通过镜头将光线转化为电子信号，并通过图像传感器将电子信号转化为模拟视频信号。
麦克风通过麦克风元件将声音转化为电子信号，并通过模拟音频信号输出。
传输部分包括信号处理器、调制器和发送器。
信号处理器首先对模拟视频信号进行放大、增强和滤波等处理，然后将模拟视频信号转化为数字视频信号。
调制器将数字视频信号调制成高频信号，以便传输。
发送器将调制后的高频信号发送出去。
显示部分包括接收器、解调器和显像器。
接收器接收到传输部分发送的高频信号，并将其解调成数字视频信号。
解调器将数字视频信号解调成模拟视频信号。
显像器通过光栅扫描将模拟视频信号转化为可视的图像，并通过扬声器将模拟音频信号转化为声音。
电视机的原理主要涉及到图像信号和声音信号的采集、传输和显示。
在图像信号的采集中，摄像头将光线转化为电子信号，并通过图像传感器将电子信号转化为模拟视频信号。
在声音信号的采集中，麦克风将声音转化为电子信号，并输出模拟音频信号。
在图像信号的传输中，信号处理器对模拟视频信号进行放大、增强和滤波等处理，并将其转化为数字视频信号。
调制器将数字视频信号调制成高频信号，以便传输。
发送器将高频信号发送出去。
在声音信号的传输中，声音信号经过放大处理，并通过调制器将其调制成高频信号，与图像信号一起传输。
在图像信号和声音信号的显示中，接收器接收到传输部分发送的高频信号，将其解调成数字视频信号。
解调器将数字视频信号解调成模拟视频信号。
显像器通过光栅扫描将模拟视频信号转化为可视的图像，显示在屏幕上。
同时，扬声器将模拟音频信号转化为声音，播放出来。
总之，电视机的原理是将图像和声音转化为电子信号，并通过传输和显示部分将其转化为可视的图像和可听的声音。

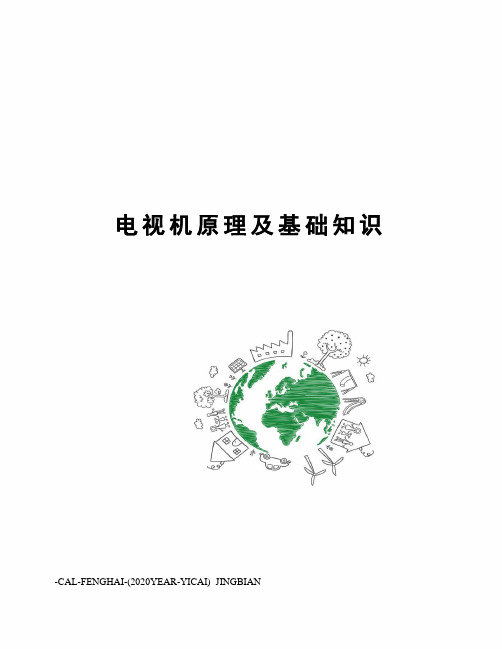

电视机原理及基础知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN图1 电视机原理及基础知识-、概论：电视技术是利用广播、通信领域的发射、接收及信号处理技术，将现场的或记录的活动图像或静止图像，连同它们的声音信号一起，在一定的距离之外即时再现。
随着电子技术的迅速发展，电视机经历了黑白电视，正由彩色电视向数字电视发展。
黑白电视系统只能按景物的明暗程度来重现图像，使多彩的自然景色看起来不那么自然，为了逼真的反映景物的本来面目，满足顾客的需要，彩色电视机逐渐代替了黑白电视机。
而将来能更清晰地显示图像内容的数字电视系统必将代替模拟的彩色电视系统。
下面主要叙述彩色电视系统接收机原理：彩色电视机一般由高频调谐器、图像与伴音中频处理电路、行场扫描电路、亮度信号处理电路、色度信号解码及基色矩阵电路、高压形成电路、电源电路等组成。
彩色电视机方框图如下（图1）：高频调协器的主要功能是完成高频电视信号的接收、放大、混频等任务。
彩色电视机均采用超外差式接收方式，从电视接收天线接收到高频电视信号（包括图像信号与伴音信号），经过输入回路预选后，首先进入高频放大器，高频放大器为具有双调谐回路的低噪声放大器，它的增益受高放AGC 电压控制。
高频放大器放大有用信号，抑制带外干扰信号，提高图像、伴音信噪比。
被放大的高频电视信号，与本机振荡器产生的等幅高频振荡电压一起，送到混频器的输入端。
混频器是一个非线性放大器，它的混频原理是将高频电视信号与本振信号同时送给晶体管的基射极之间，由于PN结的非线性特性，使集电极回路产生了新的频率，其中有两者的差频、和频、倍频等等，它们又经三极管放大，由于集电极调协电路谐振于差频，因此准确地选出差频，滤除其它频率。
这样利用混频器的非线性作用，形成图像中频信号与伴音中频信号，由混频器输出送到图像中频信号处理电路。
从高频调谐器混频级输出的图像中频信号与伴音中频信号，首先经过前置中频放大器放大后，送到声表面波滤波器。
电视机原理及基础知识-、概论：电视技术是利用广播、通信领域的发射、接收及信号处理技术，将现场的或记录的活动图像或静止图像，连同它们的声音信号一起，在一定的距离之外即时再现。
随着电子技术的迅速发展，电视机经历了黑白电视，正由彩色电视向数字电视发展。
黑白电视系统只能按景物的明暗程度来重现图像，使多彩的自然景色看起来不那么自然，为了逼真的反映景物的本来面目，满足顾客的需要，彩色电视机逐渐代替了黑白电视机。
而将来能更清晰地显示图像内容的数字电视系统必将代替模拟的彩色电视系统。
下面主要叙述彩色电视系统接收机原理：彩色电视机一般由高频调谐器、图像与伴音中频处理电路、行场扫描电路、亮度信号处理电路、色度信号解码及基色矩阵电路、高压形成电路、电源电路等组成。
彩色电视机方框图如下（图1）：天线 220V 交流高频调协器的主要功能是完成高频电视信号的接收、放大、混频等任务。
彩色电视机均采用超外差式接收方式，从电视接收天线接收到高频电视信号（包括图像信号与伴音信号），经过输入回路预选后，首先进入高频放大器，高频放大器为具有双调谐回路的低噪声放大器，它的增益受高放AGC电压控制。
高频放大器放大有用信号，抑制带外干扰信号，提高图像、伴音信噪比。
被放大的高频电视信号，与本机振荡器产生的等幅高频振荡电压一起，送到混频器的输入端。
混频器是一个非线性放大器，它的混频原理是将高频电视信号与本振信号同变压器降压整流同步分离高频调谐器中放伴音检波伴音放大限幅鉴频器低放扬声器图像检波视频前置亮度信号处理、色度信号解码及基色矩阵电路 R、G、B 输出 C R T 扫描电路高压、中压整流会聚稳压器直流图1时送给晶体管的基射极之间，由于PN结的非线性特性，使集电极回路产生了新的频率，其中有两者的差频、和频、倍频等等，它们又经三极管放大，由于集电极调协电路谐振于差频，因此准确地选出差频，滤除其它频率。
这样利用混频器的非线性作用，形成图像中频信号与伴音中频信号，由混频器输出送到图像中频信号处理电路。
电视机工作原理电视机是现代生活中不可或缺的娱乐媒介，几乎家家都有。
然而，对于大多数人来说，对电视机的工作原理了解甚少。
本文将深入探讨电视机的工作原理，从其组成部分到图像和声音的传输，帮助读者更全面地了解电视机的工作机制。
一、电视机的组成部分电视机由多个组件组成，这些组件相互协作，共同实现影像的播放和声音的输出。
首先是核心部件——显像管。
显像管是电视机的屏幕部分，负责显示图像。
其次是电子枪，电子枪通过发射电子束，控制光的亮度和色彩。
此外，还有扫描线圈、电子束偏转系统、声音放大器等辅助部件。
二、电视机的图像传输原理电视机图像的传输离不开三基色和扫描线的原理。
三基色即红、绿、蓝三原色，在电视图像中起到混合色彩的作用。
而扫描线则以逐行扫描的方式将图像显示在屏幕上。
电子枪发出的电子束首先通过水平和垂直的偏转系统被分别偏转，然后经过扫描线圈的调控，按顺序逐行照射到显像管屏幕上，最终形成连续的图像。
三、电视机的声音传输原理电视机的声音传输主要通过声音放大器和扬声器来完成。
首先，麦克风将声音信号转化为电信号，然后经过放大器增强信号的电压和功率，最后通过扬声器将声音输出。
在这个过程中，声音信号经过放大、调节等环节，以确保声音的清晰度和音质的高保真。
四、电视机的信号接收与解码原理电视机要播放广播或电视节目，需要接收信号并进行解码。
首先是接收天线，接收天线将无线电波转换为电信号，然后通过天线输入端进入电视机。
接下来，电视机通过解码器对信号进行解码。
解码器将数字信号转换为模拟信号，并通过图像处理电路、音频解码电路等进行处理，最终传输到相应的组件上实现播放效果。
五、电视机的遥控原理大部分电视机都配备遥控器，通过遥控器可以方便地操控电视机。
遥控原理主要是利用红外线的发射与接收。
遥控器内部有红外发射器，通过按键操作，发射红外信号。
电视机上有与遥控器相对应的红外接收器，接收到信号后，电视机按照相应的指令执行相应动作。
综上所述，电视机工作原理涉及多个方面，包括组成部分、图像和声音传输、信号接收与解码以及遥控原理等。
平板电视的构造与工作原理平板电视是目前市场上最受欢迎的电视类型之一。
与传统电视相比，它具有更高的分辨率、更明亮、更清晰的屏幕和更低的功耗。
那么，平板电视是如何构造的呢？它的工作原理是怎样的呢？让我们来一探究竟。
一、平板电视构造1. 液晶面板平板电视的核心构造是液晶面板。
液晶面板是由两层玻璃面板之间夹着液晶层和红绿蓝三种颜色的荧光物质，通过开关的方式，使得背景光通过液晶分子的转向，从而完成彩色图像的显示。
液晶面板的大小、分辨率、亮度和色深都是影响电视质量的重要因素。
2. 背光模组背光模组是液晶显示器的另一个重要组成部分。
背光模组通过一定的方式向前面板发射光线，确保图像的明亮度和清晰度。
一般来说，背光模组可以分为两种类型：CCFL和LED。
CCFL是一种基于荧光技术的照明方式，但是功耗比较高，LED则是自然光源，功耗更低，高端液晶电视普遍采用LED背光模组。
3. 驱动电路板驱动电路板位于平板电视内部，它的作用是掌控液晶面板。
驱动电路板通过一定的方式控制液晶分子的转向，从而实现显示。
同时，驱动电路板也有一些重要的保护功能，例如过压保护、过流保护和过热保护等。
4. 外壳外壳是平板电视的外观造型。
外壳材质一般采用铝合金、塑料或者钢材等。
在保证安全和外观的情况下，外壳的重量和造型都会对最终的用户体验产生影响。
二、平板电视工作原理1. 液晶面板的工作原理液晶面板是整个平板电视的核心组件。
它的工作原理和传统CRT电视不太一样。
在CRT电视中，电子枪将材料注入到荧光屏幕上，形成图像。
而在液晶面板中，液晶分子的定向可以被外部电场控制，以此来控制每一个像素的明暗。
因此，液晶面板需要驱动电路来掌控每个像素的转向，以此来显示清晰的彩色图像。
2. 背光模组的工作原理背光模组的工作原理是将光源透过液晶层传递到观察者的眼睛中，从而形成图像。
背光模组可以分为两种种类：CCFL和LED。
CCFL是冷阴极荧光灯，是通过电化学反应产生背景光，此类背光模组的功耗比较高；而LED背光模组只需要较低的功耗就可以提供足够的光源。
