项目一 彩色电视机的认识
图1-10 隔行扫描重现图像示意图
我国规定每一幅图像（称为一帧）扫描625行，每秒钟传送25幅图像，也 就是传送50场。因此帧频是25赫兹，场扫描的频率是50Hz，行扫描的频率是 25×625﹦15 625Hz；每秒种在屏幕显现的像素有25×44万个=1 100万个， 若每相邻两个像素之间的电压不同，也就是说每秒钟图像信号电压的变化为1 100/2万次，即550万次，那么图像信号的最高频率为5.5MHz，为留有余量， 规定图像信号的最高频率为6MHz。
中职项目教学系列规划教材 电子类专业） （电子类专业）
《彩色电视机技术基本功项目教学教程》 彩色电视机技术基本功项目教学教程》
电子教案
主编 王奎英
人民邮电出版社
项目一 彩色电视机的基本原理
知识目标 1.了解光和色的基本知识。 2.熟悉彩色电视信号的形成和传输。 3.掌握电视机的基本电路组成和作用。 技能目标 1.会使用信号发生器、示波器观测电视信号。 2.熟练操作彩色电视机各功能键按钮。 3.能够按规范要求打开电视机后盖，观察内部结 构及主要元器件的特征。
图1-9 电子扫描方式
当电子束在荧光屏上扫描而未传送图像时，屏幕一片白光，称之为光栅。 电子束从左到右、从上到下运动，扫满整个荧光屏就形成了一幅光栅。从左到 右的扫描称为水平扫描，又叫行扫描；从上到下的扫描，称为垂直扫描，又叫 帧扫描或场扫描。行扫描中，由左向右的扫描称为行正程扫描，由右向左的扫 描称为行逆程扫描，也叫行回扫；场扫描中，由上向下的扫描称为场正程扫描， 由下向上的扫描称为场逆程扫描，也叫场回扫。 行扫描和场扫描是同时进行的，且行扫描速度远远大于场扫描速度，所以 屏幕上得到的是一行接一行略向下倾斜的水平亮线。电子束在正程扫描期间传 送图像内容，而逆程扫描不传送图像内容，只是为下次正程扫描做准备。 为了避免图像闪烁，又不增加每秒钟扫描的总行数，电视机采用了隔行扫 描的技术，即把一幅图像分两场扫描，第一场扫1、3、5……等奇数行，形成 奇数场图像；第二场扫2、4、6……等偶数行，形成偶数场图像。奇数场和偶 数场的图像镶嵌在一起，由于人眼的视觉惰性（每幅图像在人眼内的感觉能保 留0.1s，称为视觉惰性，也叫视觉暂留特性），看到的是幅完整图像，如图110所示。
彩色电视机的整机结构
彩色电视机的整机结构
•
彩色电视机单元电路的组成和基本原理 红外遥控电视机的组成
液晶电视机的组成和基本原理 液晶电视机的技术特点
进行电光转换的显示器:
CRT显示器
LCD显示器
PDP显示器
CRT电光转换原理
（加速极）
内外石墨层
第一阳极 偏转线圈
+E
管脚
灯丝
阴极 栅极
负极性 图像信号
（聚焦极） 第三阳极
彩色电视机中的同步分离和行、场扫描电路与黑白电视机基本 相同。但是，高压电路和偏转输出部分所要求的电压较高，电流 和功率也大。当电视图像明暗变化时，阴极电流的变化范围很大， 如果不采取稳压措施，势必引起阳极高压大幅度变化，严重时高 压的波动可达40％。显然，高压不稳定将会带来散焦，图像变暗、 彩色不鲜艳、甚至光栅尺寸也随之变化等现象，严重地影响图像 质量。因此，质量要求较高的彩色电视机里彩色显像管阳极高压 大都采取稳压措施。
高压电路
各电路功能说明
• （1）公共通道 • 电视接收机中的公共通道是指图像和伴音信号共同经
过的通道，包括高频调谐器、中频放大器、视频检波 器等电路。这部分电路的主要任务是对天线接收到的 高频电视信号进行选频、高放、变频和中放，按后解 调出彩色全电视信号和第二伴音中频信号。 • （2）解码电路 • 彩色电视接收机中的解码电路由亮度通道、色度通道、 副载波恢复电路和解码矩阵电路组成。这部分电路的 主要任务是对彩色全电视信号进行分离、解码、变换、 还原出R、G、B三基色信号。
彩色电视机的遥控系统
彩色电视机实例
采用TA8690AN单片机心的彩色电视机整机主要电路组成如图3-6 所示。从图中可以看出，整机主要由电子调谐器（高频头）、图像 中放/伴音中放／亮度/色度/扫描处理集成电路N201（TA8690AN）、 AV/TV切换电路N202（TA8628N）、伴音功放N301（TA8211AH）、 行 输 出 、 场 输 出 N 601 （ TA8445K ） 、 末 级 视 放 、 微 处 理 器 N901 （TMP47C837N）、存储器N902（TC89101 P）和开关电源等几部分 组成。
•
彩色电视机单元电路的组成和基本原理 红外遥控电视机的组成
液晶电视机的组成和基本原理 液晶电视机的技术特点
进行电光转换的显示器:
CRT显示器
LCD显示器
PDP显示器
CRT电光转换原理
（加速极）
内外石墨层
第一阳极 偏转线圈
+E
管脚
灯丝
阴极 栅极
负极性 图像信号
（聚焦极） 第三阳极
彩色电视机中的同步分离和行、场扫描电路与黑白电视机基本 相同。但是，高压电路和偏转输出部分所要求的电压较高，电流 和功率也大。当电视图像明暗变化时，阴极电流的变化范围很大， 如果不采取稳压措施，势必引起阳极高压大幅度变化，严重时高 压的波动可达40％。显然，高压不稳定将会带来散焦，图像变暗、 彩色不鲜艳、甚至光栅尺寸也随之变化等现象，严重地影响图像 质量。因此，质量要求较高的彩色电视机里彩色显像管阳极高压 大都采取稳压措施。
高压电路
各电路功能说明
• （1）公共通道 • 电视接收机中的公共通道是指图像和伴音信号共同经
过的通道，包括高频调谐器、中频放大器、视频检波 器等电路。这部分电路的主要任务是对天线接收到的 高频电视信号进行选频、高放、变频和中放，按后解 调出彩色全电视信号和第二伴音中频信号。 • （2）解码电路 • 彩色电视接收机中的解码电路由亮度通道、色度通道、 副载波恢复电路和解码矩阵电路组成。这部分电路的 主要任务是对彩色全电视信号进行分离、解码、变换、 还原出R、G、B三基色信号。
彩色电视机的遥控系统
彩色电视机实例
采用TA8690AN单片机心的彩色电视机整机主要电路组成如图3-6 所示。从图中可以看出，整机主要由电子调谐器（高频头）、图像 中放/伴音中放／亮度/色度/扫描处理集成电路N201（TA8690AN）、 AV/TV切换电路N202（TA8628N）、伴音功放N301（TA8211AH）、 行 输 出 、 场 输 出 N 601 （ TA8445K ） 、 末 级 视 放 、 微 处 理 器 N901 （TMP47C837N）、存储器N902（TC89101 P）和开关电源等几部分 组成。
彩色电视机的基本组成与工作过程
图 21 彩色电视机的内部结构图
彩色显像管是用来显示彩色图像的器件，它安装在前框上，是整个电视机的主体。显像 管上方有高压帽，高压帽下面是显像管的高压嘴（高压输入端），行输出变压器产生的阳极 高压通过绝缘良好的引线送到显像管的高压嘴，为显像管提供 20kV 以上的高压。显像管管 颈末端部分是显像管的电子枪，向电子枪的各电极提供规定的电压值，它能够发射出很细的 电子束，以很高的速度去轰击屏幕内壁上的荧光粉，激发荧光粉发出相应颜色的光。 在显像管的颈锥部分安装有偏转线圈。它由两组线圈构成，一组是行偏转线圈；另一组 是场偏转线圈。向行偏转线圈提供 15625Hz 的行频锯齿波电流，使电子束受到水平方向磁 场力的作用每秒钟沿水平方向扫描 15625 次；向场偏转线圈提供 50Hz 的场频锯齿波电流， 使电子束受到垂直方向磁场力的作用每秒钟沿垂直方向扫描 50 次（以我国采用的 PALD/K
2
路外，还应具有处理色度信号所特有的一套电路，如色度解码电路、彩色显像管及其附属电 路等。由于对黑白电视机已经熟悉了，故在以后的章节中，我们在黑白电视机的基础上，利 用类比的方法，重点介绍彩色电视机与黑白机不同的电路和指标要求。 彩色电视机除处理色度信号的电路因彩色制式的不同而有区别外，其他部分基本相同。 彩色电视机经过几十年的发展，其控制方式已经从早期的手动控制发展到了现在的遥控，目 前的各类彩色电视都是采用遥控的方式。下面仅以我国采用的 PALD 制（以下简称 PAL 制） 为例，介绍遥控彩色电视机的电路组成。 图 13 是 PAL 制遥控彩色电视机的组成框图。遥控彩色电视机的电路按照它们的功能 大致可以分为公共通道（包括高频调谐器、中放通道）、解码电路、伴音通道、同步分离和 行场扫描电路、显像管供电电路及视放电路、电源电路和遥控电路七大部分。彩色电视机与 黑白机相比，多了解码电路，并采用了彩色显像管，遥控主要元器件（单片机）
彩色显像管是用来显示彩色图像的器件，它安装在前框上，是整个电视机的主体。显像 管上方有高压帽，高压帽下面是显像管的高压嘴（高压输入端），行输出变压器产生的阳极 高压通过绝缘良好的引线送到显像管的高压嘴，为显像管提供 20kV 以上的高压。显像管管 颈末端部分是显像管的电子枪，向电子枪的各电极提供规定的电压值，它能够发射出很细的 电子束，以很高的速度去轰击屏幕内壁上的荧光粉，激发荧光粉发出相应颜色的光。 在显像管的颈锥部分安装有偏转线圈。它由两组线圈构成，一组是行偏转线圈；另一组 是场偏转线圈。向行偏转线圈提供 15625Hz 的行频锯齿波电流，使电子束受到水平方向磁 场力的作用每秒钟沿水平方向扫描 15625 次；向场偏转线圈提供 50Hz 的场频锯齿波电流， 使电子束受到垂直方向磁场力的作用每秒钟沿垂直方向扫描 50 次（以我国采用的 PALD/K
2
路外，还应具有处理色度信号所特有的一套电路，如色度解码电路、彩色显像管及其附属电 路等。由于对黑白电视机已经熟悉了，故在以后的章节中，我们在黑白电视机的基础上，利 用类比的方法，重点介绍彩色电视机与黑白机不同的电路和指标要求。 彩色电视机除处理色度信号的电路因彩色制式的不同而有区别外，其他部分基本相同。 彩色电视机经过几十年的发展，其控制方式已经从早期的手动控制发展到了现在的遥控，目 前的各类彩色电视都是采用遥控的方式。下面仅以我国采用的 PALD 制（以下简称 PAL 制） 为例，介绍遥控彩色电视机的电路组成。 图 13 是 PAL 制遥控彩色电视机的组成框图。遥控彩色电视机的电路按照它们的功能 大致可以分为公共通道（包括高频调谐器、中放通道）、解码电路、伴音通道、同步分离和 行场扫描电路、显像管供电电路及视放电路、电源电路和遥控电路七大部分。彩色电视机与 黑白机相比，多了解码电路，并采用了彩色显像管，遥控主要元器件（单片机）
彩色电视机的基本构成
智能推荐
通过分析用户观看历史和 偏好，智能电视能够为用 户推荐更加个性化的内容， 提高观看体验。
智能家居控制
彩色电视机将与智能家居 系统进行整合，实现家居 设备的互联互通和统一控 制。
网络化
互联网连接
彩色电视机将具备更加强大的互 联网连接功能，能够实时接收和
播放网络上的流媒体内容。
多屏互动
彩色电视机将支持多屏互动功能， 实现手机、平板等设备与电视之
间的内容共享和操控。
社交互动
彩色电视机将支持社交互动功能， 允许用户在观看电视节目的同时 进行社交互动，如发表评论、参
与投票等。
感谢您的观看
THANKS
网络信号传输
01
通过网络来传输图像和声音信息。
网络信号的特点
02
网络信号的优点是可以实现实时传输，而且可以同时传输多种
媒体信息，如文字、图像、音频和视频等。
网络信号传输的应用
03
在网络电视、在线视频等应用中，网络信号传输得到了广泛的
应用。
05 彩色电视机的未来发展
高清化
分辨率提升
随着显示技术的不断发展，高清 电视的分辨率从1080p向4K、8K 甚至更高分辨率发展，提供更加
彩色电视机的基本构 成
目录
CONTENTS
• 彩色电视机的概述 • 彩色电视机的硬件构成 • 彩色电视机的软件构成 • 彩色电视机的信号传输 • 彩色电视机的未来发展
01 彩色电视机的概述
彩色电视机的定义
彩色电视机是一种能够接收电视信号，并在屏幕上显示彩色图像的电子设备。它 利用电子技术将电视信号中的图像和声音转换为屏幕上的可视和可听内容。
清晰、逼真的画面效果。
色彩表现
电视机的基本组成及工作原理
电路板是用来处理各种信号的部件。不同 型号的彩色电视机，电路板的数量不等， 少则一两块，多则有五、六块，各电路板 之间通过线缆相连。
电视机的电路和大部分电路元件，如高频 头、高压包、主要的集成电路等都安装在 一块较大的主电路板上，称为主机板（简 称主板），由于它处于电视机的中心位置， 因此人们也将它称之为机芯。
安装在显像管颈部的那块电路板，称为显 像管尾板（或显像管底板，或视放板）。
有些机器将开关电源部分单独做成一块电 路板，称为电源板；有些机器将微处理器、 本机操作按钮、遥控器接收头等单独做成 一块电路板，称为遥控板或电脑板。
有些机器将音/视频输入、输出电路单独做 成一块电路板，称为音/视频板。
4、同步扫描电路：
由公共通道送来的彩色全电视信号还有一路到同 步分离电路，该电路从彩色图像信号中分离出复 合同步信号，分别去控制行、场扫描的频率和相 位，使之与传送端同步工作。
由同步分离电路输出的复合同步信号，一路经积 分电路从复合同步信号中分离出荡器产生的场频 脉冲信齿波形成电路，获得场锯齿波电压，该电 压经场激励放大后，去场输出电路进行功率放大 后输出，向场偏转线圈提供 50Hz 的锯齿波电流， 产生磁场控制电子束垂直方向扫描。
电视机的基本组成及工作过程
一、彩色电视机的整机构成（如图1所示）
电视机的基本组成结构
如图1为一台典型彩色电视的内部结构图，它主要 由机壳、显像管组件、电路板（机板）及扬声器 等部分组成。
彩色显像管是用来显示彩色图像的器件，它安装 在前框上，是整个电视机的主体。
显像管上方有高压帽，高压帽下面是显像管的高 压嘴（高压输入端），行输出变压器产生的阳极 高压通过绝缘良好的引线送到显像管的高压嘴， 为显像管提供 20kV 以上的高压。
彩色电视机的整机结构共26页
彩色电视机的整机结构
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 —塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 —塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
彩色电视机的基本构成
第三章彩色电视机的基本构成1．彩色电视机的整机构成掌握彩色电视机的整机电路组成和各电路单元的功能。
2．彩色电视机的信号处理过程掌握彩色电视机的信号流程。
3．彩色电视机的控制系统（1）了解数字量变成模拟量的控制方式。
（2）了解I2C总线控制系统。
4．彩色电视机各单元电路之间的相互关系（1）掌握彩色电视机各单元电路之间的相互关系。
（2）掌握图像中放电路、亮度信号处理电路、色度信号处理电路、行鉴相（AFC）电路及开关电源的相关信号。
一、彩色电视机的整机构成1．彩色电视机的结构彩色电视机是接收电视节目的设备，是将电视台播出的电视节目进行接收并在显像管上还原出图像，由扬声器还原出伴音的设备。
主要由机壳、显像管组件、主电路板及扬声器等部分构成。
2．彩色电视机的电路组成彩色电视机的电路主要由电源电路、公共通道、伴音电路、解码电路、扫描电路和遥控电路组成。
3．各单元电路的基本功能单元电路的基本功能见表2-1。
表2-1 彩色电视机单元电路的功能（续表）电视高频信号由天线接收并送到调谐器中，在U/V调谐器中进行高放后与本机振荡信号混频，形成中频信号（通常也叫图像中频信号），其频带宽度为8MHz，包含图像中频信号和伴音中频信号。
图像中频信号的载频为38MHz，伴音中频的中心频率为31.5MHz。
调谐器输出的中频信号经过滤波（绝大部分用声表面滤波器SAW，它主要提供通道的幅频特性）后输入到图像中频处理单元电路。
首先把中频信号放大，然后对其进行视频检波,得到视频全电视信号。
这一信号中除含有图像信号外，还包括有由38MHz 图像载频与31.5MHz伴音中频差频后形成的6.5MHz的新伴音中频信号，即第二伴音中频信号。
视频全电视信号将分成两路被处理，一路经6.5MHz带通滤波器,提取出6.5MHz的第二伴音中频信号（调频的），经伴音中放、限幅电路和鉴频器后得到伴音音频信号，最后经过音频放大电路进行放大，并送给扬声器还原成声音；另一路经6.5MHz的陷波器，吸收掉6.5MHz伴音信号，取出0～6MHz的视频全电视信号，它含有亮度信号，色度信号和行、场同步信号，以及加在行同步头上的色同步信号。
彩色电视机维修技术模块三彩色电视机电路工作原理及故障检修
上一页 下一页 返回
3.1 彩色电视机的整机框图
本课题小结
彩色电视机将接收到的高频电视信号进行处理，在显像管还 原出彩色图像信号，在扬声器还原出伴音信号。彩色电视机 主要由公共通道、伴音通道、亮度通道、色度通道、扫描系 统、遥控系统、电源、显像管等组成。
上高频调谐器的内部结构，掌握高频调谐器的 工作原理，了解高频调谐器常见的故障及分析方法。
上一页 下一页 返回
3.1 彩色电视机的整机框图
上述所有电路的工作都离不开电源，各功能电路的电源由开 关稳压电源或行输出变压器提供.
3.1.4彩色电视机电路集成化发展的历程
随着微电子控制技术的发展，大规模集成电路在电视机电路 中被广泛应用，大大简化了整机电路，提高了图像质量，彩 色电视机电路集成化发展过程，经历了以下几个阶段。
上一页 下一页 返回
3.1 彩色电视机的整机框图
这个信号分两路处理，一路送伴音通道，即经过6. 5 MHz 的带通滤波器，滤出视频信号，分离出6. 5 MHz的第二伴 音中频信号，送至伴音通道，再进行伴音中放、限幅、鉴频 得到伴音音频信号，经音频放大电路放大，驱动扬声器还原 成声音。另一路送彩色解码通道和扫描通道，即经过6. 5 MHz的陷波器，去掉6. 5 MHz的第二伴音中频信号，取出。 一6 MHz的彩色全电视信号，该信号包含亮度信号、色度信 号、行场同步信号以及色同步信号。这组信号经各自分离电 路分离开来，分别送往亮度信号处理电路、色度信号处理电 路、扫描同步电路。
上一页 下一页 返回
3.1 彩色电视机的整机框图
本课题以单片小信号集成电路LA76810及其相关电路为实 例，分析各单元电路的工作原理。LA76810是口本三洋公 司开发的小信号处理集成电路，集中频、视频、扫描小信号 处理电路于一身，适用于PAL/NTSC制信号处理，具有 SECAM制接口，内含多种清晰度改善电路，并采用I2C总线 控制，简化了控制电路，一经问世深受我国各大电视机厂家 的青睐，并迅速在长虹、康佳、海信、TCL等电视机上使用 ，LA76810的引脚功能如表3-1所示。
3.1 彩色电视机的整机框图
本课题小结
彩色电视机将接收到的高频电视信号进行处理，在显像管还 原出彩色图像信号，在扬声器还原出伴音信号。彩色电视机 主要由公共通道、伴音通道、亮度通道、色度通道、扫描系 统、遥控系统、电源、显像管等组成。
上高频调谐器的内部结构，掌握高频调谐器的 工作原理，了解高频调谐器常见的故障及分析方法。
上一页 下一页 返回
3.1 彩色电视机的整机框图
上述所有电路的工作都离不开电源，各功能电路的电源由开 关稳压电源或行输出变压器提供.
3.1.4彩色电视机电路集成化发展的历程
随着微电子控制技术的发展，大规模集成电路在电视机电路 中被广泛应用，大大简化了整机电路，提高了图像质量，彩 色电视机电路集成化发展过程，经历了以下几个阶段。
上一页 下一页 返回
3.1 彩色电视机的整机框图
这个信号分两路处理，一路送伴音通道，即经过6. 5 MHz 的带通滤波器，滤出视频信号，分离出6. 5 MHz的第二伴 音中频信号，送至伴音通道，再进行伴音中放、限幅、鉴频 得到伴音音频信号，经音频放大电路放大，驱动扬声器还原 成声音。另一路送彩色解码通道和扫描通道，即经过6. 5 MHz的陷波器，去掉6. 5 MHz的第二伴音中频信号，取出。 一6 MHz的彩色全电视信号，该信号包含亮度信号、色度信 号、行场同步信号以及色同步信号。这组信号经各自分离电 路分离开来，分别送往亮度信号处理电路、色度信号处理电 路、扫描同步电路。
上一页 下一页 返回
3.1 彩色电视机的整机框图
本课题以单片小信号集成电路LA76810及其相关电路为实 例，分析各单元电路的工作原理。LA76810是口本三洋公 司开发的小信号处理集成电路，集中频、视频、扫描小信号 处理电路于一身，适用于PAL/NTSC制信号处理，具有 SECAM制接口，内含多种清晰度改善电路，并采用I2C总线 控制，简化了控制电路，一经问世深受我国各大电视机厂家 的青睐，并迅速在长虹、康佳、海信、TCL等电视机上使用 ，LA76810的引脚功能如表3-1所示。
彩色电视机的基本电路方框结构及信号流程
彩色电视机的基本电 路方框结构及信号流 程
目 录
• 彩色电视机概述 • 彩色电视机的基本电路方框结构 • 彩色电视机的信号流程 • 彩色电视机的性能指标 • 彩色电视机的常见问题与解决方案
01
彩色电视机概述
彩色电视机的定义
彩色电视机：一种能够接收并还原电 视信号，显示彩色图像的家用电器。
彩色电视机主要由显示屏、信号处理 电路、高频接收电路、音频处理电路 等部分组成。
信号的解码与处理
信号解码
视频和音频信号经过解码器解码，还原出原始的模拟信号。
同步分离
从解码后的信号中分离出复合同步信号，以保持图像的稳定 性。
信号的显示与
视频放大
经过放大的视频信号传输到显像管， 驱动显像管发光。
音频放大
音频信号经过音频放大器放大，驱动 扬声器发声。
04
彩色电视机的性能指标
分辨率
8K分辨率
8K分辨率是一种更高清晰度的电视标准，其分辨率为7680×4320像素，是4K电视分辨率的4 倍。8K电视能够提供更加细腻、逼真的画面效果，尤其适合大屏幕显示。
色彩表现
色彩表现
广色域技术
色彩表现是衡量电视机还原真实世界 色彩能力的重要指标。鲜艳、自然的 色彩能够提供更真实的观影体验。
广色域技术能够扩展电视机显示的色 彩范围，使画面更加鲜艳、饱满。常 见的广色域标准包括NTSC、Adobe RGB和DCI-P3等。
OLED技术能够实现自发光，因 此具有极高的对比度和出色的黑 色表现。OLED电视在黑暗场景 中能够呈现完美的黑色，且色彩
鲜艳、动态范围广。
LED液晶电视
LED液晶电视通过控制背光亮度 实现高对比度。一些高端LED液 晶电视的对比度可达到数万比一，
目 录
• 彩色电视机概述 • 彩色电视机的基本电路方框结构 • 彩色电视机的信号流程 • 彩色电视机的性能指标 • 彩色电视机的常见问题与解决方案
01
彩色电视机概述
彩色电视机的定义
彩色电视机：一种能够接收并还原电 视信号，显示彩色图像的家用电器。
彩色电视机主要由显示屏、信号处理 电路、高频接收电路、音频处理电路 等部分组成。
信号的解码与处理
信号解码
视频和音频信号经过解码器解码，还原出原始的模拟信号。
同步分离
从解码后的信号中分离出复合同步信号，以保持图像的稳定 性。
信号的显示与
视频放大
经过放大的视频信号传输到显像管， 驱动显像管发光。
音频放大
音频信号经过音频放大器放大，驱动 扬声器发声。
04
彩色电视机的性能指标
分辨率
8K分辨率
8K分辨率是一种更高清晰度的电视标准，其分辨率为7680×4320像素，是4K电视分辨率的4 倍。8K电视能够提供更加细腻、逼真的画面效果，尤其适合大屏幕显示。
色彩表现
色彩表现
广色域技术
色彩表现是衡量电视机还原真实世界 色彩能力的重要指标。鲜艳、自然的 色彩能够提供更真实的观影体验。
广色域技术能够扩展电视机显示的色 彩范围，使画面更加鲜艳、饱满。常 见的广色域标准包括NTSC、Adobe RGB和DCI-P3等。
OLED技术能够实现自发光，因 此具有极高的对比度和出色的黑 色表现。OLED电视在黑暗场景 中能够呈现完美的黑色，且色彩
鲜艳、动态范围广。
LED液晶电视
LED液晶电视通过控制背光亮度 实现高对比度。一些高端LED液 晶电视的对比度可达到数万比一，

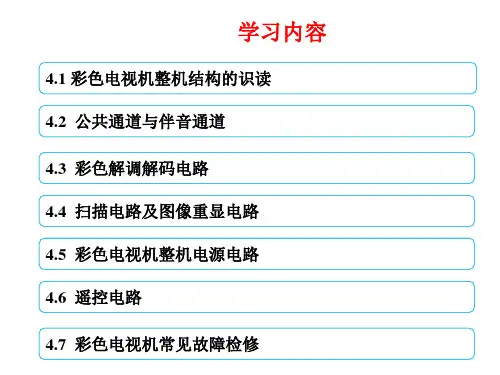

项目4-彩色显像管电视机课件.ppt
对比度调节
在黑白电视机中，通过调节对比度电位器使视放电路的增益 改变，从而使视频信号峰峰值改变，以达到图像对比度调节的 目的。
在彩色电视机中，采用了单钮统调方案，即在改变对比度（调 节亮度通道增益）同时，也改变色饱和度（调节色度通道增益）。
黑电平钳位与亮度调节
当图像信号经电容耦合后，便丢失了直流分量。
陷波结果 （实际缓变）
轮廓校正 （上冲下冲）
（3）延时电路：由于色差信号要比亮度信号晚到解码矩阵约 0.6μs。而要恢复三基色电信号，亮度信号Y和色差信号必须同 时到达解码矩阵才能正确恢复三基色电信号，为此在亮度通道 中插入0.6μs的延时电路。
在解码矩阵中完成如下迭加运算： （R-Y）+Y=R （B-Y）+Y=B （G-Y）+Y=G
自动消色电路（ACK）：在接收黑白电视节目时自动切断色度放大器，以保证 重显良好的黑白图像。在色度信号很弱的情况下，ACK也将切断色度放大器，只显 示黑白图像。
梳状滤波器
作用是将色度信号分离出两个色差分量FU、FV
同步检波器
• 作用是将梳状滤波器输出的色度分量FU、 FV进行检波处理，得到色差信号U、V。
R209 R207 C206 C205 Z202
AUDIO AV输入
IN
控制
L202
43
TA8690AN
C210
49
限幅放大
5
4
C232 L209
FM 检波
3
C231
TC4066
12
+
11
C713
10
9 6
8
C233
VD212
+12V
音量控制电压
彩色电视机框图
至电调谐高频
波段 译码(选台 接口)
节目 存储器 微处理器 CPU 板面 键控
接 口 电 路
模 拟 量 控 制
主电源电路 遥控 发射器 遥控 接收器 遥控 电源
彩色电视机各主要部分构成框图
天线
至扬声器
调谐 及公共 通道
伴音电路
遥控电路 亮度通道
Y R-Y 矩 阵 电 路 R G B
色解码电路 开关电源
G-Y B-Y
行、 场扫描
扫描电路
阳极 高压
调宽式开关稳压电源
220V
至扬声器
整 流滤 波
调 整器 件
变压 及整流 滤波
脉宽 调节 取 样 电 路
脉 冲发 生
比较 放大
基电路
Y信号 消色 亮度放大 U FBAS
带 通 滤 波 器 色 同 步 消 隐
延迟
R R-Y
F
延 时 解 调 器
同步解调
R -Y
G-Y
G-Y
解 码 矩 阵
G
矩阵
V
色 同 步 选 通
PAL开 关
4. 42MH z
90 B-Y
B B-Y
同步解调
晶振
鉴相
遥控电路框图
波段 译码(选台 接口)
节目 存储器 微处理器 CPU 板面 键控
接 口 电 路
模 拟 量 控 制
主电源电路 遥控 发射器 遥控 接收器 遥控 电源
彩色电视机各主要部分构成框图
天线
至扬声器
调谐 及公共 通道
伴音电路
遥控电路 亮度通道
Y R-Y 矩 阵 电 路 R G B
色解码电路 开关电源
G-Y B-Y
行、 场扫描
扫描电路
阳极 高压
调宽式开关稳压电源
220V
至扬声器
整 流滤 波
调 整器 件
变压 及整流 滤波
脉宽 调节 取 样 电 路
脉 冲发 生
比较 放大
基电路
Y信号 消色 亮度放大 U FBAS
带 通 滤 波 器 色 同 步 消 隐
延迟
R R-Y
F
延 时 解 调 器
同步解调
R -Y
G-Y
G-Y
解 码 矩 阵
G
矩阵
V
色 同 步 选 通
PAL开 关
4. 42MH z
90 B-Y
B B-Y
同步解调
晶振
鉴相
遥控电路框图
彩色电视机的整机结构
• （5）遥控电路
• 现在的彩色电视接收机一般都有以微处 理器为核心的遥控电路，通过它来实现 对电视接收机的各种操作和控制。
• （6）电源电路
• 电源电路对市电进行整流和稳压，为电 视机其他电路提供稳定的工作电压。
液晶电视接收机组成方框图
扬声器
伴音解调
伴音功放
公共通道
高频 调谐器
中频放大 视频检波
彩色电视机实例
N901 CPU
N201 TA8690
彩色电视接收机基本组成方框图
扬声器
伴音通道
公共通道
高频 调谐器
中频放大 视频检波
遥控电路
亮度通道 色度通道
副载波恢 复电路
解 码 矩 阵 电 路
解码器
电源电路
同
步 分
场扫描电路
离
电
行扫描电路
路
R输出 G输出 B输出
偏转线圈
彩 色 显 像 管
图像重现系统
解码器电路
解码器是彩色电视机特有的电路，它是与彩色电视制 式有关的部分。解码器电路包括亮度通道、色度通道、 色副载波恢复电路和解码矩阵等电路。它的作用是将接 收机视频检波器送来的彩色全电视信号还原为红、绿、 蓝三个基色信号，然后将三个基色信号送至彩色显像管 以重显彩色图像。
1.亮度通道和色度通道 从彩色电视机的电路组成图可见，彩色电视中频信号
遥控电路
电源电路
亮度通道 色度通道
副载波恢 复电路
同步 分离电路
解 码 矩 阵 电 路
解码器
R输出 G输出 B输出
液
晶
屏
驱
显示屏
动
电
路
同步信号
图像重现系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章
彩色电视机的基本组成
3.5 图像通道
图3-11 显像管显示电路 故障部位分析
第3章
彩色电视机的基本组成
3.5 图像通道
3 . 5 . 3 消磁电路
彩色显像管在正常使用时，其外部必须装上消磁线圈。消磁线圈通常直 接套在彩色 显像管的防爆箍外面，也可以将一部分套在锥体部分，并装上金 属屏蔽罩。
彩色电视机的基本组成
3.5 图像通道
第3章
彩色电视机的基本组成
3.5 图像通道
3 . 5 . 2 显像管显示电路
彩色电视机的显像管显示电路是为彩色显像管还原彩色图像提供红、 绿、蓝三基色电 视图像信号的输出电路。通常它的电路有两种形式，一 种是输入三个色差信号（R、B－Y、 G－Y）和一个亮度信号（ Y ）， 经过晶体管或厚膜电路组成的色差矩阵电路输出三 基色信号。另一种是 直接输入三基色信号，经过调节、放大输出三基色信号。具体采用哪种 方式由电视机的色度、亮度信号处理电路决定。在具有屏幕字符和彩色 显示功能的机型中，有的机型把微电脑电路产生的字符信号直接送到显 像管显示电路。
3.1 彩色电视机组成
图3-1 彩色电视机组成框图
第3章
彩色电视机的基本组成
3.2 电源电路
彩色电视机电源系统是各单元电路的能源供给部件。由于 各单元电路对电源的电压值、功率、稳压程度、保护要求、供 给组数的要求各不相同，使得电源系统比较复杂。如图3-2所 示，主要表明了稳压电路的构成，各单元电路取得电源的过程 以及获得保护等设计思想。
第3章
彩色电视机的基本组成
3.3 公共通道
电视机的公共通道是指电视机公用信号处理通道，包括高频调谐器电路 和中频通道 电路。如图3-6所示为公共通道组成框图。
图3-6 公共通道组成框图
第3章
彩色电视机的基本组成
3.3 公共通道
3 . 3 . 1 高频调谐器
高频调谐器是彩色电视机最前端的电路，它的性能好坏直接影响图 像和伴音信号的质量。
第3章
彩色电视机的基本组成
3.5 图像通道
彩色显像管是一种把三基色电视图像信号显示成彩色电路图像的电-光转换真 空器 件，它是一个安装有电子枪和荧光屏的真空玻璃管。工作原理是：阴极在发 热灯丝的作用 下发射出来的电子束（呈负性）加到帘栅极和聚焦栅极，在阳极正 电压的吸引下飞向荧光 屏，轰击彩色荧光粉，荧光质点产生相应的原基色光。电 子束越大，产生的光越强。电子 束的大小受栅极电压的控制，一定的负栅压可将 电子束截止。在实际电路中，常把栅极接 地，固定为零电压，阴极电压为受基色 信号控制的正电压（控制栅极相对阴极为负电压）。彩色显像管的电子枪中有三 个阴极，形成反映三基色信号的电子束，扫描时分别击中对应的红、绿、蓝荧光 质点，产生三基色光。电子束在电子枪中前进时受到管颈外部扫描磁场的影响而 偏转，做水平和垂直扫描形成光珊。在扫描中，一个阴极的电子束只击中一种颜 色的荧光质点，形成一种颜色的纯度良好的基本光栅。如有误差，击中其他质点， 光栅将掺有其他颜色，称为色纯度不良。色纯度的调整是通过管颈外的色纯度调 整磁铁（可参照 图3-11进行校正）实现的，调整的实质是改变磁场的位置，使电 子束正确着靶，具体的调 整方法请参见有关资料的介绍。
学习目标
理解彩色电视机基本组成框图 掌握彩色电视机电源电路的组成及工作原理 掌握彩色电视机公共通道的组成及工作原理 掌握彩色电视机伴音通道的组成及工作原理 掌握彩色电视机图像通道的组成及工作原理 掌握彩色电视机扫描电路的组成及工作原理 掌握彩色电视机遥控系统的组成及工作原理
第3章
彩色电视机的基本组成
彩色显像管内部的荫罩板、栅网及外部的屏蔽罩等均由金属材料制成。 当其受到地 磁场或外部磁场作用时，便会被磁化而产生干扰磁场（剩磁）。 由于干扰磁场的影响，电子 束做扫描运动时轨迹偏移，不能击中对应的荧光 粉，就会产生色纯度不良的现象。为了及 时消除这些干扰磁场，增设了消磁 电路。
图3-7 高频调谐器组成框图
第3章
彩色电视机的基本组成
3.3 公共通道
3 . 3 . 2 中频通道
图3-8 中频通道原 理框图
第3章
彩色电视机的基本组成
3.4 伴音通道
伴音通道的原理 框图如图3-9所示。伴 音通道电路是电视机 的声音通道，担负着 伴音信号的解调和放 大功能。
图3-9 伴音通道原理框图
3.2 电源电路
3 . 2 . 2 开关变换器的构成和基本工作原理
1．开关变换器的构成
图3-6 开关变换器 电路图
第3章
彩色电视机的基本组成
3.2 电源电路
2．开关变换器的基本工作原理
第3章
彩色电视机的基本组成
3.2 电源电路
第3章
彩色电视机的基本组成
3.2 电源电路
由于电源电路在高电压大功率的情况下为各单元电路供电，且直接连接显像 管，所以一旦电源失控将会扩大故障烧毁元件。为此，电视机中都设有或简或繁 的保护电路。设 计思想是：（1）多重保护，如在交流回路中设置保险丝，直流 端设置熔断电阻，在关键电路 输出点上设置高压限制和误差检测控制电路等； （2）重点保护行输出电路，因其消耗功率占整机的70%以上，保护了它，也就保 护了很多电路；（3）当电压升高电路失控时，立即令电路进入保护状态，切断电 源。具体实施方法有多种，如回扫变压器电流过大，则会在串联电阻上产生过大 的压降。把这一压降送到保护电路，一旦超过上限电压值，就输出电 压，使保护 用可控硅导通，+110 V接地，误差调控电路立即关断开关调节管，无+ 110 V 输出， 行输出电路停止工作。再如，也可令保护电路产生电压，使行推动管基极接地， 或者 切断行振荡电路的供电电源，使行输出电路停止工作，保护整机。
第3章
彩色电视机的基本组成
3.2 电源电路
第3章பைடு நூலகம்
彩色电视机的基本组成
3.2 电源电路
3 . 2 . 1 整流电路
1．线路滤波器（如图3-3所示）
2．市电电压整流滤波电路 （如图3-4所示）
图3-3 线路滤波器
3．开关变换器
4．待机控制电路
图3-4 市电电压整流滤波电路
第3章
彩色电视机的基本组成
第3章
彩色电视机的基本组成
3.5 图像通道
3 . 5 . 1 图像解调解码电路
PAL制彩色解调解码电路主要由亮度通道、色度通道和色 差矩阵电路三部分组成。
PAL制彩色电视机色、亮度信号处理电路的功能是向显像 管显示电路提供红、绿、蓝 三基色信号或三个色差信号和一 个亮度信号。如图3-10所示.
第3章
