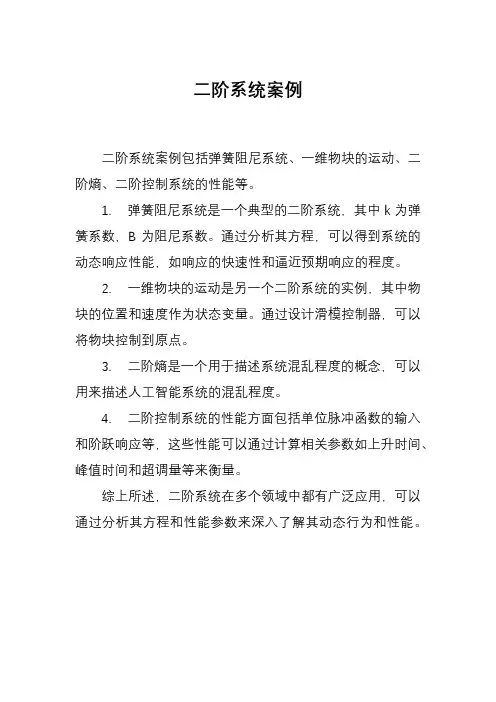

二阶系统案例
二阶系统案例包括弹簧阻尼系统、一维物块的运动、二阶熵、二阶控制系统的性能等。
1. 弹簧阻尼系统是一个典型的二阶系统，其中k为弹簧系数，B为阻尼系数。
通过分析其方程，可以得到系统的动态响应性能，如响应的快速性和逼近预期响应的程度。
2. 一维物块的运动是另一个二阶系统的实例，其中物块的位置和速度作为状态变量。
通过设计滑模控制器，可以将物块控制到原点。
3. 二阶熵是一个用于描述系统混乱程度的概念，可以用来描述人工智能系统的混乱程度。
4. 二阶控制系统的性能方面包括单位脉冲函数的输入和阶跃响应等，这些性能可以通过计算相关参数如上升时间、峰值时间和超调量等来衡量。
综上所述，二阶系统在多个领域中都有广泛应用，可以通过分析其方程和性能参数来深入了解其动态行为和性能。
3－4 二阶系统用二阶微分方程描述的系统，称二阶系统。
它在控制系统中应用极为广泛。
例如，R L C --网络、忽略电枢电感后的电动机、弹簧－质量－阻尼器系统、扭转弹簧系统等等。
此外，许多高阶系统，在一定条件下，往往可以简化成二阶系统。
因此，详细研究和分析二阶系统的特性，具有重要的实际意义。
以图1-7、图2-21所示随动系统为例进行研究。
这里把图2-21进一步简化成图3-9(a)。
图中i K K K K m 21=，系统闭环传递函数为Ks s T K s R s C m ++=2)()( （3-9） 为了使研究的结论具有普遍性，将上式写成典型形式或标准形式或 2222)()(nn n s s s R s C ωξωω++= （3-10）图3-9(b)为二阶系统的一般结构图形式。
式中K T T m n ==ω1；K T 12=ξ；mKT 21=ξ 可见，二阶系统的响应特性完全可以由阻尼比ξ和自然频率n ω (或时间常数T )两个参数确定。
一般形式的闭环特征方程为方程的特征根(系统闭环极点)为当阻尼比较小，即10<<ξ时，方程有一对实部为负的共轭复根系统时间响应具有振荡特性，称为欠阻尼状态。
当1=ξ时，系统有一对相等的负实根系统时间响应开始失去振荡特性，或者说，处于振荡与不振荡的临界状态，故称为临界阻尼状态。
当阻尼比较大，即1>ξ时，系统有两个不相等的负实根这时系统时间响应具有单调特性，称为过阻尼状态。
当0=ξ时，系统有一对纯虚根，即n j s ω±=2,1，称为无阻尼状态。
系统时间响应为等幅振荡，其幅值取决于初始条件，而频率则取决于系统本身的参数。
上述各种情况对应的闭环极点分布及对应的脉冲响应，如图3-10所示。
下面分别研究欠阻尼和过阻尼两种情况的响应及其性能指标。
一、 二阶系统的阶跃响应1、欠阻尼二阶系统的单位阶跃响应 二阶系统中，欠阻尼二阶系统最为常见。
由于这种系统具有一对实部为负的共轭复根，时间响应呈现衰减振荡特性，故又称振荡环节。

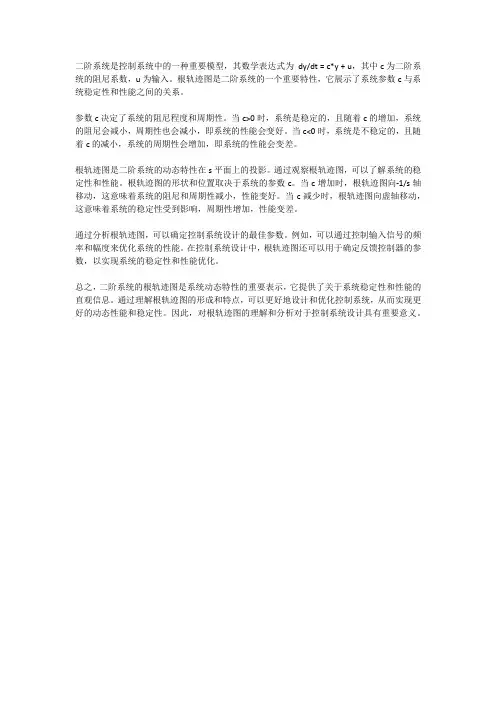

二阶系统是控制系统中的一种重要模型，其数学表达式为dy/dt = c*y + u，其中c为二阶系统的阻尼系数，u为输入。
根轨迹图是二阶系统的一个重要特性，它展示了系统参数c与系统稳定性和性能之间的关系。
参数c决定了系统的阻尼程度和周期性。
当c>0时，系统是稳定的，且随着c的增加，系统的阻尼会减小，周期性也会减小，即系统的性能会变好。
当c<0时，系统是不稳定的，且随着c的减小，系统的周期性会增加，即系统的性能会变差。
根轨迹图是二阶系统的动态特性在s平面上的投影。
通过观察根轨迹图，可以了解系统的稳定性和性能。
根轨迹图的形状和位置取决于系统的参数c。
当c增加时，根轨迹图向-1/s轴移动，这意味着系统的阻尼和周期性减小，性能变好。
当c减少时，根轨迹图向虚轴移动，这意味着系统的稳定性受到影响，周期性增加，性能变差。
通过分析根轨迹图，可以确定控制系统设计的最佳参数。
例如，可以通过控制输入信号的频率和幅度来优化系统的性能。
在控制系统设计中，根轨迹图还可以用于确定反馈控制器的参数，以实现系统的稳定性和性能优化。
总之，二阶系统的根轨迹图是系统动态特性的重要表示，它提供了关于系统稳定性和性能的直观信息。
通过理解根轨迹图的形成和特点，可以更好地设计和优化控制系统，从而实现更好的动态性能和稳定性。
因此，对根轨迹图的理解和分析对于控制系统设计具有重要意义。

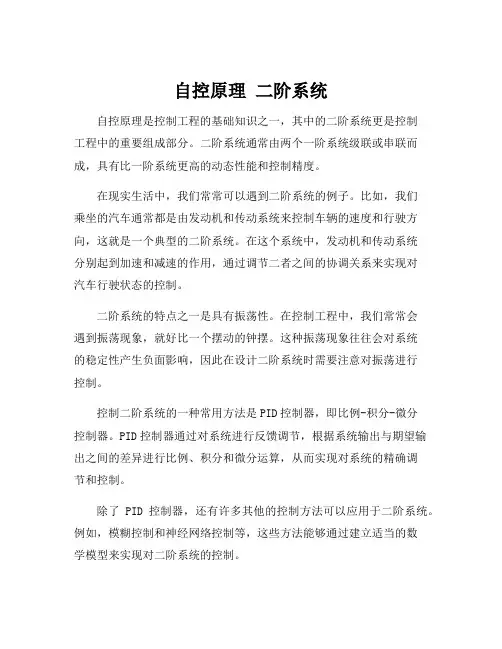

自控原理二阶系统自控原理是控制工程的基础知识之一，其中的二阶系统更是控制工程中的重要组成部分。
二阶系统通常由两个一阶系统级联或串联而成，具有比一阶系统更高的动态性能和控制精度。
在现实生活中，我们常常可以遇到二阶系统的例子。
比如，我们乘坐的汽车通常都是由发动机和传动系统来控制车辆的速度和行驶方向，这就是一个典型的二阶系统。
在这个系统中，发动机和传动系统分别起到加速和减速的作用，通过调节二者之间的协调关系来实现对汽车行驶状态的控制。
二阶系统的特点之一是具有振荡性。
在控制工程中，我们常常会遇到振荡现象，就好比一个摆动的钟摆。
这种振荡现象往往会对系统的稳定性产生负面影响，因此在设计二阶系统时需要注意对振荡进行控制。
控制二阶系统的一种常用方法是PID控制器，即比例-积分-微分控制器。
PID控制器通过对系统进行反馈调节，根据系统输出与期望输出之间的差异进行比例、积分和微分运算，从而实现对系统的精确调节和控制。
除了PID控制器，还有许多其他的控制方法可以应用于二阶系统。
例如，模糊控制和神经网络控制等，这些方法能够通过建立适当的数学模型来实现对二阶系统的控制。
在实际应用中，二阶系统广泛应用于各个领域，如航空航天、工业自动化、医疗仪器等等。
在飞行器中，二阶系统可以用来控制飞机的姿态和高度；在工业领域中，二阶系统可以用于控制机器人的运动和精确定位；在医疗仪器中，二阶系统可以用来控制心脏起搏器的工作频率和波形等。
总之，二阶系统作为自控原理中的重要组成部分，具备振荡性和动态性能较高的特点。
通过合理设计和选择控制方法，我们可以对二阶系统进行精确的调节和控制，从而实现对系统的稳定性和性能的优化。
在实际应用中，我们可以根据具体情况选择适当的控制方法，以满足系统的要求，提高生产效率和工作质量。
