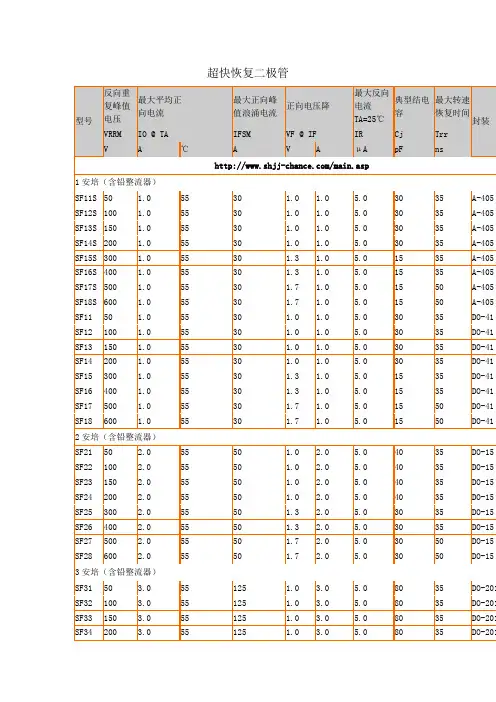

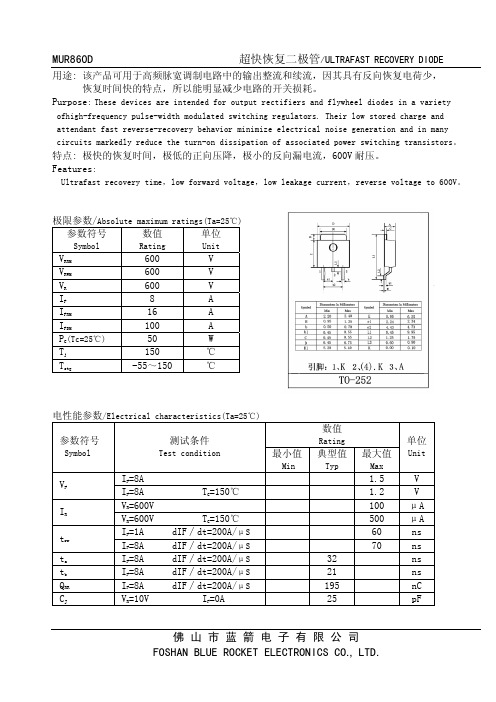

超快恢复二极管(参数表,封装)

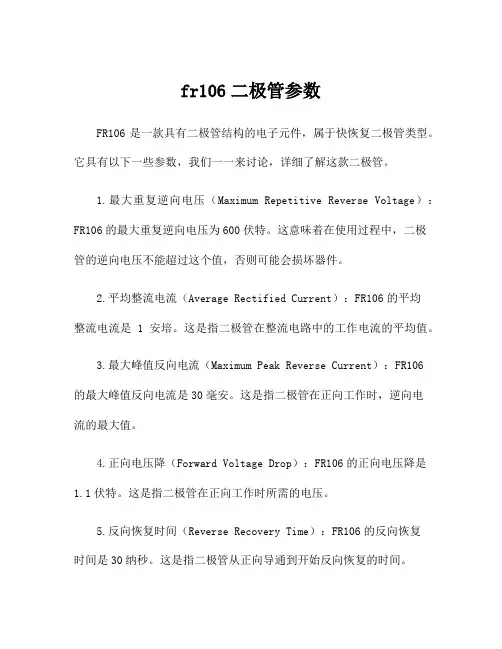

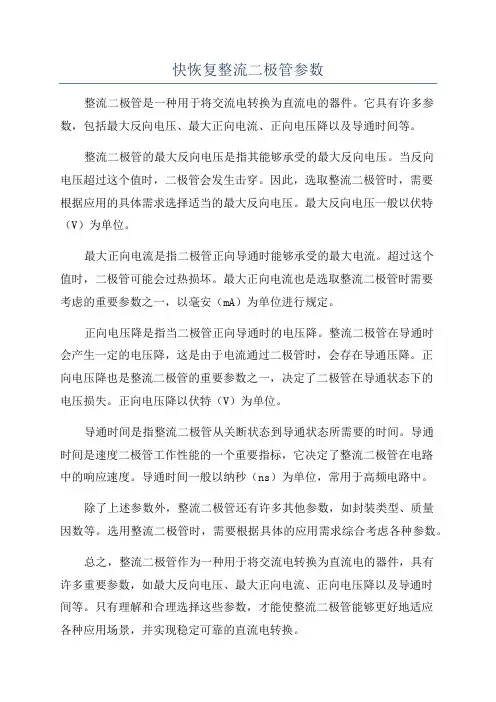

fr106二极管参数FR106是一款具有二极管结构的电子元件，属于快恢复二极管类型。

它具有以下一些参数，我们一一来讨论，详细了解这款二极管。

1.最大重复逆向电压（Maximum Repetitive Reverse Voltage）：FR106的最大重复逆向电压为600伏特。

这意味着在使用过程中，二极管的逆向电压不能超过这个值，否则可能会损坏器件。

2.平均整流电流（Average Rectified Current）：FR106的平均整流电流是1安培。

这是指二极管在整流电路中的工作电流的平均值。

3.最大峰值反向电流（Maximum Peak Reverse Current）：FR106的最大峰值反向电流是30毫安。

这是指二极管在正向工作时，逆向电流的最大值。

4.正向电压降（Forward Voltage Drop）：FR106的正向电压降是1.1伏特。

这是指二极管在正向工作时所需的电压。

5.反向恢复时间（Reverse Recovery Time）：FR106的反向恢复时间是30纳秒。

这是指二极管从正向导通到开始反向恢复的时间。

6.最大工作温度（Maximum Operating Temperature）：FR106的最大工作温度为150摄氏度。

超过这个温度范围，二极管可能会受到损坏。

7.封装类型（Package Type）：FR106一般封装为DO-41封装。

这种封装能够确保二极管的稳定性和可靠性，并且容易焊接。

FR106是一款低功耗、高效率的二极管。

它常常被应用在各种电路中，例如开关电源、逆变器、整流电路等。

由于其反向恢复时间非常短，它能够快速地反向恢复，适用于高频电路和高速开关应用。

此外，FR106具有低正向电压降和低反向泄漏电流，能够减小功耗并提高电子设备的效率。

但是需要注意的是，尽管FR106具有较高的最大重复逆向电压和平均整流电流，但在实际应用中，我们还是需要根据具体电路要求选择合适的二极管。

1.常用超高速开关二极管型号及主要参数:
常用的超高速二极管有1SS系列（有引线塑封）和RLS 系列（表面封装），见表:
2.常用进口高速开关二极管型号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）.
下表为常见进口高速开关二极管的型号及相关参数表
3.常用国产高速开关二极管开号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

下表是常用的国产高速开关二极管有2CK系列的型号及主要参数：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

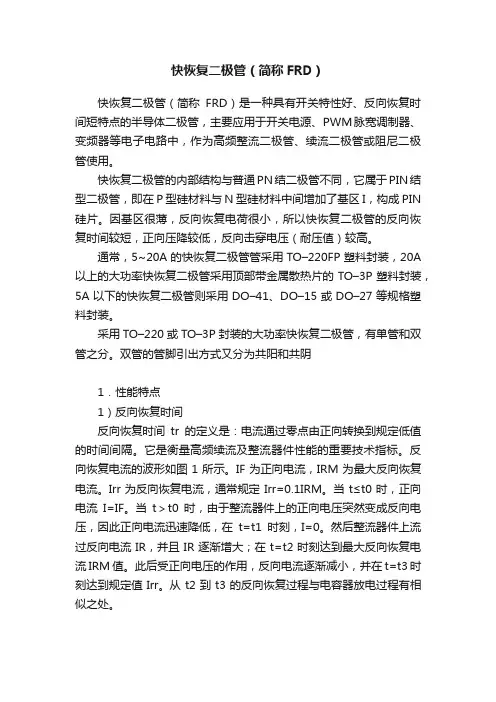

快恢复二极管（简称FRD）快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN 硅片。

因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A 以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。

采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。

双管的管脚引出方式又分为共阳和共阴1．性能特点1）反向恢复时间反向恢复时间tr的定义是：电流通过零点由正向转换到规定低值的时间间隔。

它是衡量高频续流及整流器件性能的重要技术指标。

反向恢复电流的波形如图1所示。

IF为正向电流，IRM为最大反向恢复电流。

Irr为反向恢复电流，通常规定Irr=0.1IRM。

当t≤t0时，正向电流I=IF。

当t＞t0时，由于整流器件上的正向电压突然变成反向电压，因此正向电流迅速降低，在t=t1时刻，I=0。

然后整流器件上流过反向电流IR，并且IR逐渐增大；在t=t2时刻达到最大反向恢复电流IRM值。

此后受正向电压的作用，反向电流逐渐减小，并在t=t3时刻达到规定值Irr。

从t2到t3的反向恢复过程与电容器放电过程有相似之处。

2）快恢复、超快恢复二极管的结构特点快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。

由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。

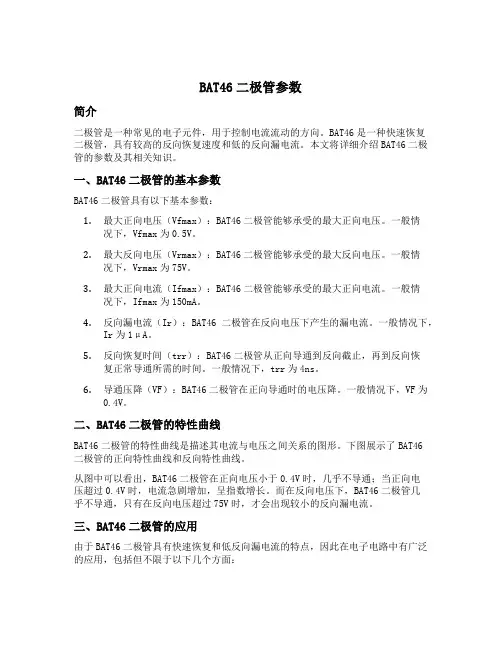

BAT46二极管参数简介二极管是一种常见的电子元件，用于控制电流流动的方向。

BAT46是一种快速恢复二极管，具有较高的反向恢复速度和低的反向漏电流。

本文将详细介绍BAT46二极管的参数及其相关知识。

一、BAT46二极管的基本参数BAT46二极管具有以下基本参数：1.最大正向电压（Vfmax）：BAT46二极管能够承受的最大正向电压。

一般情况下，Vfmax为0.5V。

2.最大反向电压（Vrmax）：BAT46二极管能够承受的最大反向电压。

一般情况下，Vrmax为75V。

3.最大正向电流（Ifmax）：BAT46二极管能够承受的最大正向电流。

一般情况下，Ifmax为150mA。

4.反向漏电流（Ir）：BAT46二极管在反向电压下产生的漏电流。

一般情况下，Ir为1μA。

5.反向恢复时间（trr）：BAT46二极管从正向导通到反向截止，再到反向恢复正常导通所需的时间。

一般情况下，trr为4ns。

6.导通压降（VF）：BAT46二极管在正向导通时的电压降。

一般情况下，VF为0.4V。

二、BAT46二极管的特性曲线BAT46二极管的特性曲线是描述其电流与电压之间关系的图形。

下图展示了BAT46二极管的正向特性曲线和反向特性曲线。

从图中可以看出，BAT46二极管在正向电压小于0.4V时，几乎不导通；当正向电压超过0.4V时，电流急剧增加，呈指数增长。

而在反向电压下，BAT46二极管几乎不导通，只有在反向电压超过75V时，才会出现较小的反向漏电流。

三、BAT46二极管的应用由于BAT46二极管具有快速恢复和低反向漏电流的特点，因此在电子电路中有广泛的应用，包括但不限于以下几个方面：1.正向保护：BAT46二极管可用于保护其他电子元件，如集成电路和传感器，免受过高的正向电压的损害。

2.反向保护：BAT46二极管可用于防止电路中的反向电压对其他元件产生不良影响。

3.快速开关：由于BAT46二极管具有快速恢复时间，可用于高频开关电路，如电源开关、瞬态保护等。

1.常用超高速开关二极管型号及主要参数:
常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装），见表:
2.常用进口高速开关二极管型号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）.
下表为常见进口高速开关二极管的型号及相关参数表
3.常用国产高速开关二极管开号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

下表是常用的国产高速开关二极管有2CK系列的型
号及主要参数：
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

stps2045ct参数STPS2045CT是一款超快恢复整流二极管，它具有以下主要参数和特点：1.正向工作电压（VF）：0.85VSTPS2045CT的正向工作电压为0.85V，这意味着在正向电压小于或等于0.85V时，二极管将处于正向导通状态。

2.正向持续电流（IF(AV)）：20ASTPS2045CT的正向持续电流为20A，表示该二极管可以连续工作的最大电流为20A。

3.反向工作电压（VR）：45VSTPS2045CT的反向工作电压为45V，即在反向电压小于或等于45V时，二极管将处于正常工作状态。

4.反向最大电流（IFRM）：90ASTPS2045CT的反向最大电流为90A，表示该二极管能够短时间承受的最大反向电流为90A。

5.正向最大电压（VFM）：0.5VSTPS2045CT的正向最大电压为0.5V，即在正向电流较大时，二极管的正向电压不会超过0.5V。

6.包封类型：TO-220ACSTPS2045CT的包封类型为TO-220AC，这是一种常见的供电设备封装形式，便于安装和散热。

7.高温耐受性STPS2045CT具有较好的高温耐受性，可以在高温环境下长时间工作而不容易受到损坏。

8.超快恢复时间STPS2045CT具有超快的恢复时间，可以快速恢复到正向导通状态，从而提供较高的工作效率。

9.适用于高频应用STPS2045CT适用于高频应用，可以在高频率下正常工作而不会出现性能下降。

综上所述，STPS2045CT是一款正向工作电压为0.85V，正向持续电流为20A，反向工作电压为45V，反向最大电流为90A的超快恢复整流二极管。

它具有高温耐受性、超快恢复时间和适用于高频应用的特点，适用于各种电子设备中的整流器和逆变器等应用场景。

1.常用超高速开关二极管型号及主要参数:
常用的超高速二极管有1SS系列（有引线塑封）和RLS 系列（表面封装），见表:
2.常用进口高速开关二极管型号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）.
下表为常见进口高速开关二极管的型号及相关参数表
3.常用国产高速开关二极管开号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

下表是常用的国产高速开关二极管有2CK系列的型号及主要参数：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

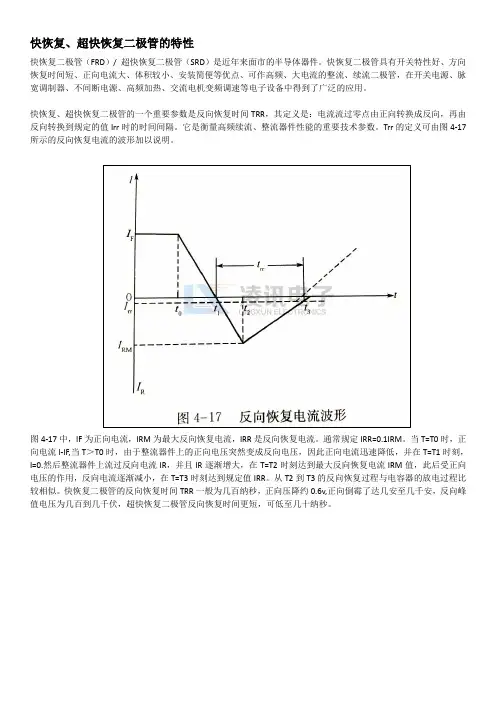

快恢复、超快恢复二极管的特性
快恢复二极管（FRD）/ 超快恢复二极管（SRD）是近年来面市的半导体器件。

快恢复二极管具有开关特性好、方向恢复时间短、正向电流大、体积较小、安装简便等优点、可作高频、大电流的整流、续流二极管，在开关电源、脉宽调制器、不间断电源、高频加热、交流电机变频调速等电子设备中得到了广泛的应用。

快恢复、超快恢复二极管的一个重要参数是反向恢复时间TRR，其定义是：电流流过零点由正向转换成反向，再由反向转换到规定的值Irr时的时间间隔。

它是衡量高频续流、整流器件性能的重要技术参数。

Trr的定义可由图4-17所示的反向恢复电流的波形加以说明。

图4-17中，IF为正向电流，IRM为最大反向恢复电流，IRR是反向恢复电流。

通常规定IRR=0.1IRM。

当T=T0时，正向电流I-IF,当T＞T0时，由于整流器件上的正向电压突然变成反向电压，因此正向电流迅速降低，并在T=T1时刻，I=0.然后整流器件上流过反向电流IR，并且IR逐渐增大，在T=T2时刻达到最大反向恢复电流IRM值，此后受正向电压的作用，反向电流逐渐减小，在T=T3时刻达到规定值IRR。

从T2到T3的反向恢复过程与电容器的放电过程比较相似。

快恢复二极管的反向恢复时间TRR一般为几百纳秒，正向压降约0.6v,正向倒霉了达几安至几千安，反向峰值电压为几百到几千伏，超快恢复二极管反向恢复时间更短，可低至几十纳秒。
