直流电子负载.

直流电子负载仪简介直流电子负载仪（DC Electronic Load）是一种用于模拟电子负载的仪器，在电源电路测试、充电器测试、锂电池测试等领域都有广泛的应用。

它可以通过调节负载电流、电压和功率等参数来模拟各种实际负载条件，以验证电源电路的性能。

原理直流电子负载仪的基本原理是利用MOSFET（金属氧化物半导体场效应晶体管）来控制电路的电流、电压和功率等参数。

在负载电路中，电子负载仪相当于一个可编程、可调节的电阻负载，它可以帮助测试人员模拟各种实际负载条件。

特点直流电子负载仪具有以下特点：1.高精度：直流电子负载仪的电流精度一般可以达到0.01%或更高，电压精度可以达到0.1%或更高；2.大功率：直流电子负载仪的功率一般可以达到几千瓦甚至数十千瓦；3.多种负载模式：可以模拟恒流、恒压、恒功率、恒阻等多种负载模式；4.可编程、可调节：可以通过编程方式设置电流、电压、功率等参数，并可以动态调节；5.多种保护功能：具有过温、过流、过压、短路等多种保护功能，确保测试过程的安全和稳定。

应用直流电子负载仪在以下领域有着广泛的应用：1.电源电路测试：通过模拟实际负载条件，测试电源电路的性能，包括输出电压、电流、效率、峰值因数等；2.充电器测试：模拟各种充电条件，测试充电器的性能，包括充电电流、充电时间、电池状态等；3.电池测试：模拟各种放电条件，测试电池的性能，包括剩余容量、内阻、放电时间等；4.LED驱动器测试：测试LED驱动器的性能，包括输出电流、输出电压、效率、调光性能等；5.太阳能电池板测试：测试太阳能电池板的性能，包括输出电压、输出电流、效率等。

市场现状与展望目前，直流电子负载仪已成为电子测试领域中不可或缺的一部分。

尤其是随着新能源汽车、智能家居等产业的发展，对于电源电路测试的需求也越来越高，这为直流电子负载仪的市场提供了巨大的机会。

未来，随着科技的不断进步和市场的扩大，直流电子负载仪将会更加智能化、可靠性更高，同时也将会拥有更加丰富的功能和应用场景。

直流可编程多路电子负载使用说明直流可编程多路电子负载是一种用于测试各种电源和电池的设备，它能够模拟不同的负载条件，并对电源或电池进行电性能测试。

这种负载设备有多个通道，每个通道都可以独立编程和控制，使得用户可以同时测试多个电源或电池。

以下是对直流可编程多路电子负载的使用说明：1.连接：首先需要将负载设备连接到待测试的电源或电池。

可以使用电缆连接，确保连接的质量和安全。

连接完成后，打开负载设备的电源。

2.编程：负载设备可以通过面板上的按钮进行手动编程，也可以通过电脑或控制台软件进行远程编程。

使用者可以根据需要选择一种编程方式。

3.负载条件设置：在编程过程中，需要根据测试需求来设置负载条件，包括电流、电压和功率等参数。

可以根据需要选择常规模式或专业模式进行负载条件设置。

4.通道选择与控制：多路电子负载一般有多个通道，可以独立编程和控制。

用户可以选择需要测试的通道并设置相应的负载条件。

例如，如果需要同时测试两个电源，可以选择两个通道并分别设置不同的负载条件。

5.数据监测与显示：负载设备可以实时监测并显示测试过程中的电流、电压、功率和温度等参数。

用户可以通过面板上的显示屏来查看这些数据，在测试过程中进行实时观察。

6.自动化控制：负载设备支持自动化测试，用户可以通过编写脚本或使用控制台软件来实现自动化控制。

这样可以提高测试的效率和准确性。

7.保护机制：负载设备通常配备了多种保护机制，以确保测试的安全性和可靠性。

例如，过载保护、过压保护和过温保护等功能。

在测试过程中，如果出现异常情况，负载设备会自动停止并保护被测试对象。

8.数据记录与分析：在测试过程中，负载设备可以实时记录测试数据，并支持导出和分析这些数据。

用户可以对数据进行后续处理和分析，以便更好地了解被测试电源或电池的性能。

总结：直流可编程多路电子负载的使用说明包括连接测试对象、编程设置负载条件、选择通道与控制、实时监测与显示数据、自动化控制、保护机制、数据记录与分析等方面。

直流“电子负载”设计直流电子负载是一种能够模拟真实工作情况并对电流进行调节的设备。

它可以用于测试和验证直流电源、电池、太阳能电池和风能电池等直流电源的性能。

本文将介绍直流电子负载的设计原理、主要特点以及在各个领域的应用。

一、直流电子负载的设计原理直流电子负载的设计原理主要基于非线性电阻网络和控制电路。

通过控制电阻网络的状态，可以实现对电流的调节。

整个直流电子负载主要包括两个部分：控制电路部分和非线性电阻网络部分。

控制电路主要负责接收控制信号，并对非线性电阻网络进行控制。

控制信号可以来自于外部的操作控制台或者计算机控制界面。

在得到控制信号后，控制电路会根据信号的大小和方向调整非线性电阻网络的状态，从而实现对电流的调节。

非线性电阻网络由多个管脚连接起来，形成一个复杂的电阻网络。

通过调整各个管脚之间的电阻状态，可以实现不同的电流调节要求。

非线性电阻网络的设计需要考虑到电流的范围、精度和稳定性等因素，以确保直流电子负载的性能达到设计要求。

二、直流电子负载的主要特点1.高精度控制：直流电子负载能够对电流进行精确控制，可以满足各种电流调节要求，尤其适用于对电源和电池性能的测试和验证。

2.大电流容量：直流电子负载具有较大的电流容量，可以承受较高的电流负载，同时保持稳定的输出。

3.快速响应：直流电子负载能够迅速响应控制信号，并在极短的时间内实现电流的调节，以满足实时的工作需求。

4.多功能应用：直流电子负载可以根据需要进行不同的电流调节模式，如恒流、恒压、恒功率等模式，适用于不同的测试和验证场景。

5.保护功能：直流电子负载具有多种保护功能，如过流保护、过压保护、过功率保护等，可以有效保护被测试设备以及负载本身的安全性。

三、直流电子负载的应用领域1.电源测试：直流电子负载可以模拟负载情况，测试电源的性能指标，如输出电流、输出电压、稳定性等。

2.电池测试：直流电子负载可以模拟不同工作条件下对电池进行测试，如充放电测试、容量测试、循环寿命测试等。

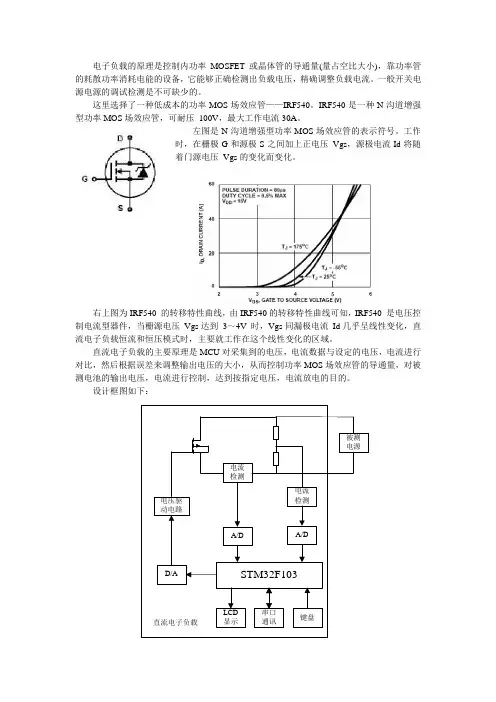

电子负载的原理是控制内功率MOSFET 或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够正确检测出负载电压，精确调整负载电流。

一般开关电源电源的调试检测是不可缺少的。

这里选择了一种低成本的功率MOS 场效应管——IRF540。

IRF540是一种N 沟道增强型功率MOS 场效应管，可耐压 100V ，最大工作电流30A 。

左图是N 沟道增强型功率MOS 场效应管的表示符号。

工作时，在栅极G 和源极S 之间加上正电压 Vgs ，源极电流Id 将随着门源电压 Vgs 的变化而变化。

右上图为IRF540 的转移特性曲线，由IRF540的转移特性曲线可知，IRF540 是电压控制电流型器件，当栅源电压 Vgs 达到 3～4V 时，Vgs 同漏极电流 Id 几乎呈线性变化，直流电子负载恒流和恒压模式时，主要就工作在这个线性变化的区域。

直流电子负载的主要原理是MCU 对采集到的电压，电流数据与设定的电压，电流进行对比，然后根据误差来调整输出电压的大小，从而控制功率MOS 场效应管的导通量，对被测电池的输出电压，电流进行控制，达到按指定电压，电流放电的目的。

设计框图如下：功率MOSFET：主要是作为功率消耗器件，拟采用一组小功率的功率管IRF540并联组成功率消耗电路。

电流检测电路：主要是检测被测电源的放电电流，这里采用电阻电压法测量，即在功率MOSFET的源极串接上阻值很小的电阻，通过测量电阻两端的电压，由I=U/R 可计算出电流。

电流检测电路：主要作用是检测被测电源的工作电压，这里通过两个精密电阻分压得到0~4V的电压，通过跟随、滤波送至A/D。

A/D：这里使用MAX1303，内部基准电压4.096V。

D/A：这里使用MAX5444，外部基准电压2.5V，将MCU根据一定算法给出的数字控制信号转换成模拟电压用以驱动功率MOS场效应管。

驱动电路：主要作用是给功率MOSFET提供驱动电压，将D/A输出电压放大2倍。
