直流电子负载 .

直流电子负载仪简介直流电子负载仪（DC Electronic Load）是一种用于模拟电子负载的仪器，在电源电路测试、充电器测试、锂电池测试等领域都有广泛的应用。

它可以通过调节负载电流、电压和功率等参数来模拟各种实际负载条件，以验证电源电路的性能。

原理直流电子负载仪的基本原理是利用MOSFET（金属氧化物半导体场效应晶体管）来控制电路的电流、电压和功率等参数。

在负载电路中，电子负载仪相当于一个可编程、可调节的电阻负载，它可以帮助测试人员模拟各种实际负载条件。

特点直流电子负载仪具有以下特点：1.高精度：直流电子负载仪的电流精度一般可以达到0.01%或更高，电压精度可以达到0.1%或更高；2.大功率：直流电子负载仪的功率一般可以达到几千瓦甚至数十千瓦；3.多种负载模式：可以模拟恒流、恒压、恒功率、恒阻等多种负载模式；4.可编程、可调节：可以通过编程方式设置电流、电压、功率等参数，并可以动态调节；5.多种保护功能：具有过温、过流、过压、短路等多种保护功能，确保测试过程的安全和稳定。

应用直流电子负载仪在以下领域有着广泛的应用：1.电源电路测试：通过模拟实际负载条件，测试电源电路的性能，包括输出电压、电流、效率、峰值因数等；2.充电器测试：模拟各种充电条件，测试充电器的性能，包括充电电流、充电时间、电池状态等；3.电池测试：模拟各种放电条件，测试电池的性能，包括剩余容量、内阻、放电时间等；4.LED驱动器测试：测试LED驱动器的性能，包括输出电流、输出电压、效率、调光性能等；5.太阳能电池板测试：测试太阳能电池板的性能，包括输出电压、输出电流、效率等。

市场现状与展望目前，直流电子负载仪已成为电子测试领域中不可或缺的一部分。

尤其是随着新能源汽车、智能家居等产业的发展，对于电源电路测试的需求也越来越高，这为直流电子负载仪的市场提供了巨大的机会。

未来，随着科技的不断进步和市场的扩大，直流电子负载仪将会更加智能化、可靠性更高，同时也将会拥有更加丰富的功能和应用场景。

直流可编程多路电子负载使用说明直流可编程多路电子负载是一种用于测试各种电源和电池的设备，它能够模拟不同的负载条件，并对电源或电池进行电性能测试。

这种负载设备有多个通道，每个通道都可以独立编程和控制，使得用户可以同时测试多个电源或电池。

以下是对直流可编程多路电子负载的使用说明：1.连接：首先需要将负载设备连接到待测试的电源或电池。

可以使用电缆连接，确保连接的质量和安全。

连接完成后，打开负载设备的电源。

2.编程：负载设备可以通过面板上的按钮进行手动编程，也可以通过电脑或控制台软件进行远程编程。

使用者可以根据需要选择一种编程方式。

3.负载条件设置：在编程过程中，需要根据测试需求来设置负载条件，包括电流、电压和功率等参数。

可以根据需要选择常规模式或专业模式进行负载条件设置。

4.通道选择与控制：多路电子负载一般有多个通道，可以独立编程和控制。

用户可以选择需要测试的通道并设置相应的负载条件。

例如，如果需要同时测试两个电源，可以选择两个通道并分别设置不同的负载条件。

5.数据监测与显示：负载设备可以实时监测并显示测试过程中的电流、电压、功率和温度等参数。

用户可以通过面板上的显示屏来查看这些数据，在测试过程中进行实时观察。

6.自动化控制：负载设备支持自动化测试，用户可以通过编写脚本或使用控制台软件来实现自动化控制。

这样可以提高测试的效率和准确性。

7.保护机制：负载设备通常配备了多种保护机制，以确保测试的安全性和可靠性。

例如，过载保护、过压保护和过温保护等功能。

在测试过程中，如果出现异常情况，负载设备会自动停止并保护被测试对象。

8.数据记录与分析：在测试过程中，负载设备可以实时记录测试数据，并支持导出和分析这些数据。

用户可以对数据进行后续处理和分析，以便更好地了解被测试电源或电池的性能。

总结：直流可编程多路电子负载的使用说明包括连接测试对象、编程设置负载条件、选择通道与控制、实时监测与显示数据、自动化控制、保护机制、数据记录与分析等方面。

直流“电子负载”设计直流电子负载是一种能够模拟真实工作情况并对电流进行调节的设备。

它可以用于测试和验证直流电源、电池、太阳能电池和风能电池等直流电源的性能。

本文将介绍直流电子负载的设计原理、主要特点以及在各个领域的应用。

一、直流电子负载的设计原理直流电子负载的设计原理主要基于非线性电阻网络和控制电路。

通过控制电阻网络的状态，可以实现对电流的调节。

整个直流电子负载主要包括两个部分：控制电路部分和非线性电阻网络部分。

控制电路主要负责接收控制信号，并对非线性电阻网络进行控制。

控制信号可以来自于外部的操作控制台或者计算机控制界面。

在得到控制信号后，控制电路会根据信号的大小和方向调整非线性电阻网络的状态，从而实现对电流的调节。

非线性电阻网络由多个管脚连接起来，形成一个复杂的电阻网络。

通过调整各个管脚之间的电阻状态，可以实现不同的电流调节要求。

非线性电阻网络的设计需要考虑到电流的范围、精度和稳定性等因素，以确保直流电子负载的性能达到设计要求。

二、直流电子负载的主要特点1.高精度控制：直流电子负载能够对电流进行精确控制，可以满足各种电流调节要求，尤其适用于对电源和电池性能的测试和验证。

2.大电流容量：直流电子负载具有较大的电流容量，可以承受较高的电流负载，同时保持稳定的输出。

3.快速响应：直流电子负载能够迅速响应控制信号，并在极短的时间内实现电流的调节，以满足实时的工作需求。

4.多功能应用：直流电子负载可以根据需要进行不同的电流调节模式，如恒流、恒压、恒功率等模式，适用于不同的测试和验证场景。

5.保护功能：直流电子负载具有多种保护功能，如过流保护、过压保护、过功率保护等，可以有效保护被测试设备以及负载本身的安全性。

三、直流电子负载的应用领域1.电源测试：直流电子负载可以模拟负载情况，测试电源的性能指标，如输出电流、输出电压、稳定性等。

2.电池测试：直流电子负载可以模拟不同工作条件下对电池进行测试，如充放电测试、容量测试、循环寿命测试等。

电子负载的原理是控制内功率MOSFET 或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够正确检测出负载电压，精确调整负载电流。

一般开关电源电源的调试检测是不可缺少的。

这里选择了一种低成本的功率MOS 场效应管——IRF540。

IRF540是一种N 沟道增强型功率MOS 场效应管，可耐压 100V ，最大工作电流30A 。

左图是N 沟道增强型功率MOS 场效应管的表示符号。

工作时，在栅极G 和源极S 之间加上正电压 Vgs ，源极电流Id 将随着门源电压 Vgs 的变化而变化。

右上图为IRF540 的转移特性曲线，由IRF540的转移特性曲线可知，IRF540 是电压控制电流型器件，当栅源电压 Vgs 达到 3～4V 时，Vgs 同漏极电流 Id 几乎呈线性变化，直流电子负载恒流和恒压模式时，主要就工作在这个线性变化的区域。

直流电子负载的主要原理是MCU 对采集到的电压，电流数据与设定的电压，电流进行对比，然后根据误差来调整输出电压的大小，从而控制功率MOS 场效应管的导通量，对被测电池的输出电压，电流进行控制，达到按指定电压，电流放电的目的。

设计框图如下：功率MOSFET：主要是作为功率消耗器件，拟采用一组小功率的功率管IRF540并联组成功率消耗电路。

电流检测电路：主要是检测被测电源的放电电流，这里采用电阻电压法测量，即在功率MOSFET的源极串接上阻值很小的电阻，通过测量电阻两端的电压，由I=U/R 可计算出电流。

电流检测电路：主要作用是检测被测电源的工作电压，这里通过两个精密电阻分压得到0~4V的电压，通过跟随、滤波送至A/D。

A/D：这里使用MAX1303，内部基准电压4.096V。

D/A：这里使用MAX5444，外部基准电压2.5V，将MCU根据一定算法给出的数字控制信号转换成模拟电压用以驱动功率MOS场效应管。

驱动电路：主要作用是给功率MOSFET提供驱动电压，将D/A输出电压放大2倍。

直流电子负载的应用及其校准方法的探讨一、引言电子负载是一种起程控电能吸收装置作用的仪器。

其主要应用是对直流电源进行测试。

不过，它也可用于其它场合，如制造或研发期间的电池测试、固态半导体大功率元件测试、直流电动机测试、直流发电机测试和固态电动机控制的测试。

通常，电子负载具有允许输出电压和输出电流迅速改变的高输出阻抗。

由于电子负载要吸收能量，故常常称之为“电流吸收器”。

典型情况下，电子负载的额定值从几十W到几kW，电流额定值从几A到几百A，电压额定值从几V到1kV左右。

电子负载有固定电流（CC），固定电压（CV），固定电阻（CR）模式，可分别用于不同的电源参数的测量。

电子负载在作为一个可变或恒定电阻时，还可以作为直流电压、直流电流的测量，而且有保护功能。

这既利于提高测量速度也方便测量。

因此，电子负载的正确使用和测试是很重要的。

二、直流电子负载的特点1.直流电子负载能在设定的模式下显示电压、电流，可以代替直流数字电压表；可以测量直流恒流源的输出电流，特别是10A～100A以上的大电流。

2.直流电子负载在设定为固定电流模式下允许同极性的模块并联使用，此时负载电流为所有电子负载的电流之和，负载功率也为所有负载功率之总和。

但切记不可以串联使用。

3.当测量电源的CV态的负载调整率、输出电压调整或动态模拟负载时，使用固定电流模式比较合适；4.当测量电源的CC态的负载调整率、输出电流调整或动态模拟负载时，使用固定电压模式比较合适；5.使用面板操作时能控制负载电流上升或下降的变化率，可以将感性引线的压降现象降低到最低程度，或测试待测电源供应器的输出暂态反应特性。

6.用直流电子负载测量电源时，要保证两者正负对应连接，反接会损坏负载的模块。

7.电子负载基本上都有远端电压的测量功能，即配有电压敏感设置和端口测量，以减小在电流时测量引线引起的分压，避免测量误差。

三、主要应用1.把电子负载设定在CC模式，负载关闭，此时用电子负载以电压表形式测量直流稳压电源CV态的开路输出电压；2. 把电子负载设定在CC 模式，打开负载及其短路设置，此时用电子负载以电流表形式测量直流稳压电源CC 态的输出电流；3. 直流电源的稳压即CV 态的负载调整率的测量：例如有一台电源，规格30V/30A ，（把电压调节到最小，电流调节到适当值），则设置负载在CC 状态，打开负载（LOAD ON ），设置负载的CC 值为30A ，调节电源的电压值，此时负载值随着外加电压的改变而变化，直到调节电压为30V 时，电子负载测量出电源带载的实际输出电压Um 和回路电流。

程控直流电子负载设计程控直流电子负载是一种专业的测试设备，用于测试电源、电池、电子产品等的性能和稳定性。

程控直流电子负载的设计需要考虑多方面因素，包括额定功率、负载电阻、响应时间、稳定性等等。

下面将对程控直流电子负载的设计进行详细介绍。

一、额定功率程控直流电子负载的额定功率是其最重要的指标之一，它决定了其能够承受的最大电功率。

额定功率的选择需要根据使用环境和测试需求来确定。

通常情况下，程控直流电子负载的额定功率应该比测试电源的额定功率高出一些，以保证其在测试过程中不会因功率过载而导致故障。

二、负载电阻程控直流电子负载的负载电阻需要根据测试电源的输出电压和电流来选择。

负载电阻的选择应该保证程控直流电子负载的输入端和输出端之间的电压降不超过规定范围，在电压和电流范围内保持稳定。

一般来说，负载电阻应该具备线性可变的特性，以适应不同的测试需求。

三、响应时间程控直流电子负载的响应时间是指其从接收到控制信号到实际转换为负载电流所需的时间。

响应时间越短，程控直流电子负载的稳定性越高，测试结果也越准确。

因此，响应时间是一个重要的设计指标之一。

一般来说，程控直流电子负载的响应时间应该控制在几毫秒以内，以保证测试结果的准确性和稳定性。

四、稳定性程控直流电子负载的稳定性是指其输出电流和电压的精度和稳定度。

稳定性是直接影响测试结果准确性的因素之一。

为了提高程控直流电子负载的稳定性，需要采用高质量的元器件和控制电路。

同时，还需要对电源电压波动、温度变化等因素进行优化和控制，以保证稳定性和精度。

五、安全性程控直流电子负载的安全性是设计的基本要求之一。

安全性包括电路安全设计、防护措施、安装位置等多个方面。

在设计过程中，需要考虑到使用环境的安全性，根据不同的使用环境和需求，采取相应的保护措施，保证用户操作和使用的安全性。

六、易用性程控直流电子负载的易用性也是设计的重要考虑因素之一。

易用性不仅包括人机界面的设计，还包括操作方法、故障诊断等方面。

直流电子负载器的基本原理直流电子负载器（DC Electronic Load）是一种能够模拟真实负载电流特性并对电子设备进行负载测试的仪器。

其主要原理是通过模拟负载电流和电压来对被测试设备进行负载测试，并能够实时测量参数和反馈给被测试设备。

1.恒流源：直流电子负载器的主要功能之一是模拟不同负载条件下的恒流特性。

恒流源通常由高精度的运放和电阻组成。

在测试中，恒流源通过调节电阻值以控制负载电流的大小。

具体来说，运放根据输入的电压信号调整输出电流，而反馈电路则测量输出电流并将其与设定的目标电流进行比较，从而实现闭环控制。

通过这种方式，负载器可以在不同负载电流下模拟真实工作条件。

2.电压源：直流电子负载器的另一个重要功能是模拟负载电压。

电压源通常由运放和电阻组成。

当被测试的设备需要反馈电压信号时，电压源会提供一个与设备需求相匹配的电压值。

恒流源和电压源可以独立或同时操作，以模拟不同的工作条件。

3.测量电路：直流电子负载器配备了高精度的测量电路，用于测量被测试设备的电流、电压、功率等参数。

一般来说，测量电路包括模拟前端和数字信号处理部分。

模拟前端负责将被测试设备的电流和电压信号转换为数字信号，并进行放大和滤波。

数字信号处理部分负责采集和处理模拟前端输出的数字信号，通过数学算法计算电流、电压、功率等参数，并将其显示在负载器的屏幕上。

4.控制电路：直流电子负载器还配备了一套控制电路，用于设定负载条件、实时监测和调整负载参数。

这个控制电路通常由微处理器、控制芯片和外部接口等组成。

通过控制电路，用户可以设定负载器的工作模式、目标电流和目标电压，并可以实时监测被测试设备的电流、电压和功率。

负载器还可以根据设定的负载条件和安全措施进行自动保护，以避免设备被过载或过热。

综上所述，直流电子负载器模拟恒流源和电压源的特性，通过测量和控制电路来实现对被测试设备的负载测试。

其主要原理是通过恒流源和电压源模拟真实负载条件，并通过测量电路测量被测试设备的电流、电压和功率等参数。

系列直流电子负载安全操作及保养规程直流电子负载是一种用于对电源电路进行测试和负载分析的仪器。

为了确保工作效率和工作安全，有必要对直流电子负载进行正确操作和维护。

本文档介绍直流电子负载的安全操作和保养规程，以确保仪器的正常工作和延长使用寿命。

安全操作基本操作注意事项1.在进行任何操作之前，必须断开电源开关并确认仪器已断电。

2.在接通电源之前，注意检查和确认所有连接线的正确性和稳固性。

3.在进行任何电气操作之前，必须确保仪器电源被正确接地。

4.在连接负载之前，必须设定无负载状态。

5.在设定负载之后，必须从小电流值逐步增加电流，以避免负载突变造成的危险。

6.在进行测量前，必须检查电流和电压表的有效范围和灵敏度是否适合测试需求。

7.在操作时，正负极性必须正确连接，同时要注意保持连接的稳定性，避免松动和接触不良。

8.在更改仪器设置前，务必停止测试并记录当前负载状态，防止更改后测试数据不准确。

9.在测试过程中出现异常情况时，应立即停止测试，拔掉电源插头，检查故障原因，经确认故障解决后再进行测试。

10.在测试结束后，先将电流值降至零，随后再拔掉负载端口的连接线。

特殊操作注意事项1.对于参数设置时，如果参数设置有误或者色码一致导致错误时，应直接停止测试并重新设置，谨防人为失误和操作不当导致损坏仪器。

2.总负载电流超过标称电流时，应停止测试，并重新调整测试装置使其在标称负载范围内运行。

在超出额定负载或输入值时操作可能会导致测试数据失真或设备损坏，对测试数据产生误导。

3.对于设置快速模式的情况，应针对标准负载进行测试，确认仪器工作稳定，同时，在实际测试中，应根据负载环境和数据精度的不同选择相应的测试模式和速度，以达到最优效果。

使用场合注意事项1.电子负载仪器只用于测量电子元器件或电源的性能及其负载下的响应。

不可将负载连接到电力网上。

2.在粉尘过多、温湿度波动大和电源质量不良等特殊情况下，应增加无尘室和风扇降温装置以确保电子负载的良好工作和长期使用。

IT8511120V/30A/150W直流电子负载IT8511电子负载用途：◆生产线的快速测试，如：开关电源、电源适配器、充电器、电源模块、LCD Inverter、LIPS等；◆实验室、研发、计量检定部门对上述产品的测试检定；◆产品老化测试。

IT8511电子负载是单输入可编程序直流负载。

IT8511可编程直流电源配备有RS232通讯接口，可根据您设计和测试的需求，提供多用途解决方案。

同时广信电子有限公司提供PV8500监控软件，为您的使用带来极大的方便。

IT8511电子负载产品具有国际先进水平的特殊功能和优点IT851111电子负载提供给您多元化的应用范围.内建电压1mV，电流从电源供应器,充电器到电池测试,IT850.1mA高分辨率和高精度的测量电路，让您的的测试结果更加准确与方便。

具定电压CV，定功率CW，定电流CC和定电阻CR模式,远端测量,短路测试,电池测试以及动态测试多功能,满足您多元化的测试IT851111电子负载拥有最高的性能价格比,是您在电源及其它功率设备测试应用的最佳选择.需求.IT85IT8511电子负载特点◆高精度与高解析度1mV/0.1mA◆高亮度真空荧光屏VFD显示◆四种工作模式:定电压/定电流/定电阻/定功率◆单机具备自动测试功能加快测试效率◆提供电池测试功能◆具备远程测量功能(四线式测量),可防止大电流时,因测试线内阻造成的电压误差◆高精确度电压及电流测量◆配合IT-E253键盘可快速完成产品测试◆支持GPIB/USB/RS232通讯接口◆可安装于标准19寸机柜◆免费的PV8500编程软件◆具可编程List输出模式IT851111电子负载工作模式IT85电池测试功能测试时可设定最低放电电压，于电压降至默认值时，自动停止放电，并计算出电池容量。

IT85IT851111电子负载支持电池容量测试功能,使用者可单机测得电池容量，或藉由计算机PV8500程序获取放电曲线。

自动测试功能IT851111可编程电子负载可配合ITE253遥控键盘，使用单个按键完成自动测试功能，可大幅降低人力成本IT85并节省测试时间。

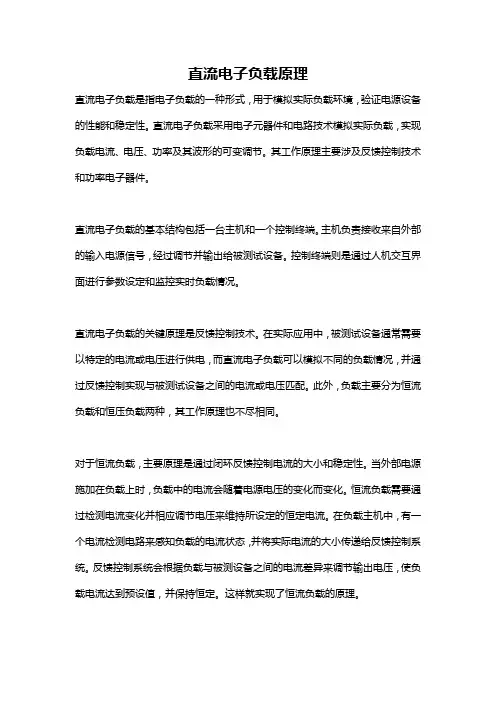

直流电子负载原理直流电子负载是指电子负载的一种形式，用于模拟实际负载环境，验证电源设备的性能和稳定性。

直流电子负载采用电子元器件和电路技术模拟实际负载，实现负载电流、电压、功率及其波形的可变调节。

其工作原理主要涉及反馈控制技术和功率电子器件。

直流电子负载的基本结构包括一台主机和一个控制终端。

主机负责接收来自外部的输入电源信号，经过调节并输出给被测试设备。

控制终端则是通过人机交互界面进行参数设定和监控实时负载情况。

直流电子负载的关键原理是反馈控制技术。

在实际应用中，被测试设备通常需要以特定的电流或电压进行供电，而直流电子负载可以模拟不同的负载情况，并通过反馈控制实现与被测试设备之间的电流或电压匹配。

此外，负载主要分为恒流负载和恒压负载两种，其工作原理也不尽相同。

对于恒流负载，主要原理是通过闭环反馈控制电流的大小和稳定性。

当外部电源施加在负载上时，负载中的电流会随着电源电压的变化而变化。

恒流负载需要通过检测电流变化并相应调节电压来维持所设定的恒定电流。

在负载主机中，有一个电流检测电路来感知负载的电流状态，并将实际电流的大小传递给反馈控制系统。

反馈控制系统会根据负载与被测设备之间的电流差异来调节输出电压，使负载电流达到预设值，并保持恒定。

这样就实现了恒流负载的原理。

对于恒压负载，主要原理是通过闭环反馈控制电压的大小和稳定性。

当外部电源施加在负载上时，负载中的电流会根据电压差异而变化。

恒压负载需要通过检测电压变化并相应调节电流来维持所设定的恒定电压。

在负载主机中，有一个电压检测电路来感知负载的电压状态，并将实际电压的大小传递给反馈控制系统。

反馈控制系统会根据负载与被测设备之间的电压差异来调节输出电流，使负载电流达到预设值，并保持恒定。

这样就实现了恒压负载的原理。

除了反馈控制技术，直流电子负载还使用了功率电子器件。

功率电子器件的主要功能是在电子负载的主机中调节和控制负载电流和电压。

其中常见的功率电子器件有高功率二极管、可变电阻和MOS管等。
