直流电子负载器的基本原理

直流电子负载仪简介直流电子负载仪（DC Electronic Load）是一种用于模拟电子负载的仪器，在电源电路测试、充电器测试、锂电池测试等领域都有广泛的应用。

它可以通过调节负载电流、电压和功率等参数来模拟各种实际负载条件，以验证电源电路的性能。

原理直流电子负载仪的基本原理是利用MOSFET（金属氧化物半导体场效应晶体管）来控制电路的电流、电压和功率等参数。

在负载电路中，电子负载仪相当于一个可编程、可调节的电阻负载，它可以帮助测试人员模拟各种实际负载条件。

特点直流电子负载仪具有以下特点：1.高精度：直流电子负载仪的电流精度一般可以达到0.01%或更高，电压精度可以达到0.1%或更高；2.大功率：直流电子负载仪的功率一般可以达到几千瓦甚至数十千瓦；3.多种负载模式：可以模拟恒流、恒压、恒功率、恒阻等多种负载模式；4.可编程、可调节：可以通过编程方式设置电流、电压、功率等参数，并可以动态调节；5.多种保护功能：具有过温、过流、过压、短路等多种保护功能，确保测试过程的安全和稳定。

应用直流电子负载仪在以下领域有着广泛的应用：1.电源电路测试：通过模拟实际负载条件，测试电源电路的性能，包括输出电压、电流、效率、峰值因数等；2.充电器测试：模拟各种充电条件，测试充电器的性能，包括充电电流、充电时间、电池状态等；3.电池测试：模拟各种放电条件，测试电池的性能，包括剩余容量、内阻、放电时间等；4.LED驱动器测试：测试LED驱动器的性能，包括输出电流、输出电压、效率、调光性能等；5.太阳能电池板测试：测试太阳能电池板的性能，包括输出电压、输出电流、效率等。

市场现状与展望目前，直流电子负载仪已成为电子测试领域中不可或缺的一部分。

尤其是随着新能源汽车、智能家居等产业的发展，对于电源电路测试的需求也越来越高，这为直流电子负载仪的市场提供了巨大的机会。

未来，随着科技的不断进步和市场的扩大，直流电子负载仪将会更加智能化、可靠性更高，同时也将会拥有更加丰富的功能和应用场景。

电子负载四种功能实现的原理介绍
在开关电源的调试中，充电器的测试中，电子负载起到了功不可没的作用，那么电子负载原理是什么呢？
一、电子负载原理- -简介
电子负载，英文名称为electronic load，是一种通过控制内部功率或晶体管的导通量来达到准确检测负载电压、精确调整负载电流功能的电子元器件。

电子负载主要可分完成恒流、恒压、恒阻、恒功率四大功能。

二、电子负载原理- -恒流模式
下图所示是一个最基本的恒流模式电子负载，电阻R1被称为限流电阻，其电压被限制为0.7V，因此可通过对R1阻值的改变来改变恒流值的大小，常用于一些功率较小且要求不高的场合中。

那么对于一些功率不小且要求高的场合怎么办呢？下图所示就是一个最常用的恒流电路了，当信号VREF给定时，OPO7的-IN小于+IN，使得MOS管加大导通量，进而使得取样电阻R3的电压大于VREF，-IN大于+IN，OP07减小输出，R3上电流减小，最终使得电路最终维持在一个给定值上，实现了恒流模式。

三、电子负载原理- -恒压模式
如下图所示是一个简单的恒压电路，仅由一个稳压二极管构成，其输入电压被控制在10V，无法进行调整。

恒压电路主要用于对充电器的测试，通过对输入电压进行缓慢调整来观察充电器的反应，但上图中的输入电压是不可调的，这怎么可以呢~让我们接着来看看输入电压可调的恒压电路吧~下图就是一个常用的输入电压可调的恒压电路，在图中，MOS管上的电压经过R3和R2的分压后送到运算放大器与定值进行比较，若电位器在10%即IN-为1V时，MOS。

直流电子负载设计基础电子负载基本工作原理：1.恒压模式2.恒流模式3.恒阻模式4.恒功率模式恒流图中R1为限流电阻，R1上的电压被限制约0.7V，所以改变R1的阻值就可以改变恒流值，在上图中我们知道，在串联电路中，各点电流相同，电路要恒流工作，只要在串联回路里控制流过一个元件的电流就可以达到我们所控制的恒流输出。

上图是一个简易的恒流电路，通常用在一些功率较小及要求不高的场合里应用，那么在一些应用中这种电路就无能为力了，如：在输入电压为1V输入电流为30A，那么对于这样的要求这样的电根本无法保证工作。

这样的电路调节输出电流也不是很方便。

这个图是一个最常用的恒流电路，这样的电路更容易获得稳定及精确的电流值，R3为取样电阻,VREF是给定信号，电路工作原理是：当给定一个信号时VREF，如果R3上的电压小于VREF，也就是OP07的-IN小于+IN，OP07加输出大，使MOS加大导通使R3的电流加大。

如果R3上的电压大于VREF时，-IN大于+IN，OP07减小输出，也就降了R3上的电流，这样电路最终维持在恒定的给值上，也就实现了恒流工作。

如给定VREF为10mV，R3为0.01欧时电路恒流为1A，改变VREF可改变恒流值，VREF可用电位器调节输入或用DAC 芯片由MCU控制输入，采用电位器可手动调节输出电流。

如采用DAC输入可实现数控恒流电子负载。

电路仿真验证在上图中我们给定了Vin为4V-12V变化的电压信号，VREF给定50mV的电压信号，在仿真结果中输入电流一真保持在5A，电路实现了恒流作用。

恒压电路一个简易的恒压电路，用一个稳压二极管就可以了。

这是一个很简易的图，输入电压被限制在10V，恒压电路在用于测试充电器时是很有用的，我们可以慢慢调节电压测试充电器的各种反应。

图是10V是不可调的，请看下图可调直流恒压电子负载电路：图中MOS管上的电压经R3与R2分压后送入运放IN+与给定值进行比较，如图所示，当电位器在10%时IN-为1V，那么MOS管上的电压应为2V。

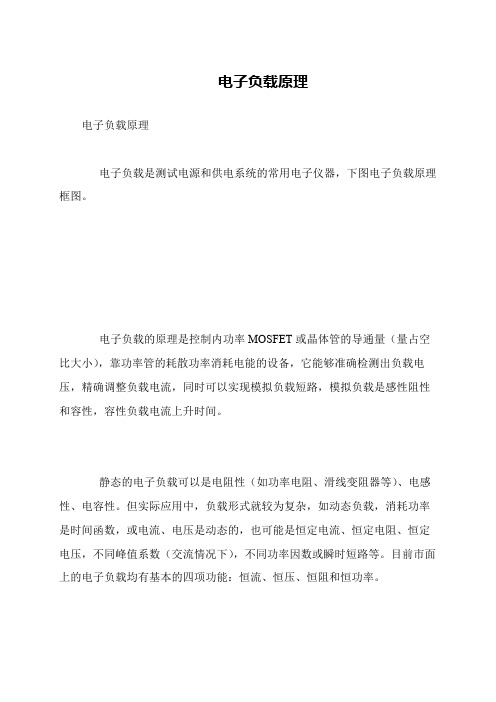

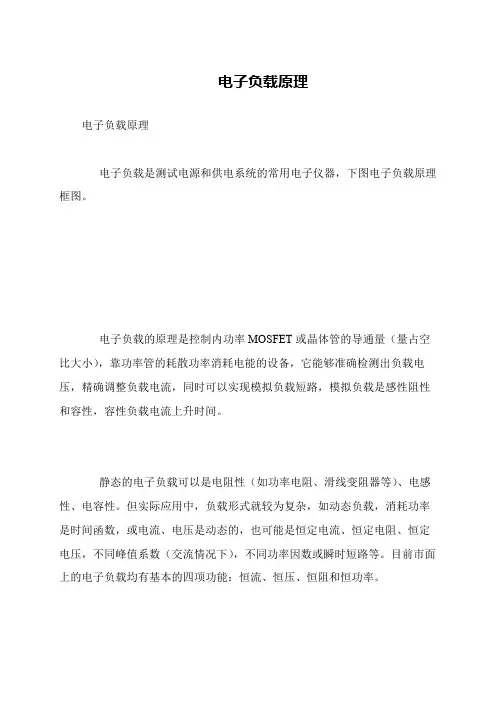

电子负载原理
电子负载原理
电子负载是测试电源和供电系统的常用电子仪器，下图电子负载原理框图。

电子负载的原理是控制内功率MOSFET或晶体管的导通量（量占空比大小），靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

静态的电子负载可以是电阻性（如功率电阻、滑线变阻器等）、电感性、电容性。

但实际应用中，负载形式就较为复杂，如动态负载，消耗功率是时间函数，或电流、电压是动态的，也可能是恒定电流、恒定电阻、恒定电压，不同峰值系数（交流情况下），不同功率因数或瞬时短路等。

目前市面上的电子负载均有基本的四项功能：恒流、恒压、恒阻和恒功率。

直流“电子负载”设计直流电子负载是一种能够模拟真实工作情况并对电流进行调节的设备。

它可以用于测试和验证直流电源、电池、太阳能电池和风能电池等直流电源的性能。

本文将介绍直流电子负载的设计原理、主要特点以及在各个领域的应用。

一、直流电子负载的设计原理直流电子负载的设计原理主要基于非线性电阻网络和控制电路。

通过控制电阻网络的状态，可以实现对电流的调节。

整个直流电子负载主要包括两个部分：控制电路部分和非线性电阻网络部分。

控制电路主要负责接收控制信号，并对非线性电阻网络进行控制。

控制信号可以来自于外部的操作控制台或者计算机控制界面。

在得到控制信号后，控制电路会根据信号的大小和方向调整非线性电阻网络的状态，从而实现对电流的调节。

非线性电阻网络由多个管脚连接起来，形成一个复杂的电阻网络。

通过调整各个管脚之间的电阻状态，可以实现不同的电流调节要求。

非线性电阻网络的设计需要考虑到电流的范围、精度和稳定性等因素，以确保直流电子负载的性能达到设计要求。

二、直流电子负载的主要特点1.高精度控制：直流电子负载能够对电流进行精确控制，可以满足各种电流调节要求，尤其适用于对电源和电池性能的测试和验证。

2.大电流容量：直流电子负载具有较大的电流容量，可以承受较高的电流负载，同时保持稳定的输出。

3.快速响应：直流电子负载能够迅速响应控制信号，并在极短的时间内实现电流的调节，以满足实时的工作需求。

4.多功能应用：直流电子负载可以根据需要进行不同的电流调节模式，如恒流、恒压、恒功率等模式，适用于不同的测试和验证场景。

5.保护功能：直流电子负载具有多种保护功能，如过流保护、过压保护、过功率保护等，可以有效保护被测试设备以及负载本身的安全性。

三、直流电子负载的应用领域1.电源测试：直流电子负载可以模拟负载情况，测试电源的性能指标，如输出电流、输出电压、稳定性等。

2.电池测试：直流电子负载可以模拟不同工作条件下对电池进行测试，如充放电测试、容量测试、循环寿命测试等。

电子负载的原理是控制内功率MOSFET 或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够正确检测出负载电压，精确调整负载电流。

一般开关电源电源的调试检测是不可缺少的。

这里选择了一种低成本的功率MOS 场效应管——IRF540。

IRF540是一种N 沟道增强型功率MOS 场效应管，可耐压 100V ，最大工作电流30A 。

左图是N 沟道增强型功率MOS 场效应管的表示符号。

工作时，在栅极G 和源极S 之间加上正电压 Vgs ，源极电流Id 将随着门源电压 Vgs 的变化而变化。

右上图为IRF540 的转移特性曲线，由IRF540的转移特性曲线可知，IRF540 是电压控制电流型器件，当栅源电压 Vgs 达到 3～4V 时，Vgs 同漏极电流 Id 几乎呈线性变化，直流电子负载恒流和恒压模式时，主要就工作在这个线性变化的区域。

直流电子负载的主要原理是MCU 对采集到的电压，电流数据与设定的电压，电流进行对比，然后根据误差来调整输出电压的大小，从而控制功率MOS 场效应管的导通量，对被测电池的输出电压，电流进行控制，达到按指定电压，电流放电的目的。

设计框图如下：功率MOSFET：主要是作为功率消耗器件，拟采用一组小功率的功率管IRF540并联组成功率消耗电路。

电流检测电路：主要是检测被测电源的放电电流，这里采用电阻电压法测量，即在功率MOSFET的源极串接上阻值很小的电阻，通过测量电阻两端的电压，由I=U/R 可计算出电流。

电流检测电路：主要作用是检测被测电源的工作电压，这里通过两个精密电阻分压得到0~4V的电压，通过跟随、滤波送至A/D。

A/D：这里使用MAX1303，内部基准电压4.096V。

D/A：这里使用MAX5444，外部基准电压2.5V，将MCU根据一定算法给出的数字控制信号转换成模拟电压用以驱动功率MOS场效应管。

驱动电路：主要作用是给功率MOSFET提供驱动电压，将D/A输出电压放大2倍。

电子负载原理
电子负载是一种电子测试仪器，它可以模拟真实的负载情况，使用电流和电压来测试被测试设备的性能和稳定性。

电子负载的原理是利用功电晶体技术，通过对电流和电压进行控制，使其按照用户定义的负载曲线进行工作。

电子负载主要由电源和负载部分组成。

负载部分由一个或多个电力晶体管组成，通过控制其输入电压和电流，可以模拟各种负载情况。

而电源部分则提供所需的电能，以确保负载正常工作。

在电子负载的工作原理中，关键的几个参数是电流、电压和功率。

电子负载可以根据用户的需要，对这些参数进行调节和控制。

通过改变负载电流，可以测试被测设备在不同负载条件下的工作性能。

而改变负载电压，可以测试其稳定性和适应能力。

电子负载的主要应用领域是电源和电池测试，以及电子设备和组件的性能评估。

在电源测试中，电子负载可以模拟各种负载情况，从而评估电源的输出性能和效果。

在电池测试中，电子负载可以模拟真实的负载条件，对电池的容量和工作时间进行测试和评估。

在电子设备和组件的测试中，电子负载可以对其工作性能和稳定性进行验证。

总之，电子负载是一种重要的电子测试仪器，通过模拟真实的负载情况，可以对被测设备的性能和稳定性进行评估。

其工作原理是利用功电晶体技术，通过控制电流和电压来模拟负载条
件，并通过调节这些参数来控制负载情况。

电子负载主要应用于电源和电池测试，以及电子设备和组件的性能评估。

第一章绪论在电子技术应用领域,经常要对开关电源、线性电源、UPS 电源、变压器、整流器、电池、充电器等电子设备进行测试，如何对其输出特性进行可靠、全面且比较简单、快捷的测试，一直是仪表测试行业研究的问题。

传统的测试方法中一般都采用电阻、滑线变阻器、电阻箱等充当测试负载，但这些负载不能满足我们对负载多方面的要求，如：恒定电流的负载；带输出接口的负载；随意调节的负载、恒功率的负载、动态负载；多输出端口的负载等。

现在有一种新型多功能的电子负载，可据实际应用中对负载特性的要求进行设置，满足了我们对负载的各种要求，解决了开发研制测试中的困难。

电子负载即电子负荷。

凡是能够消耗能量的器件,可以广泛地称为负载。

电子负载能消耗电能，使之转化成热能或其它形式的能量。

静态的电子负载可以是电阻性(如功率电阻、滑线变阻器等) 、电感性、电容性。

但实际应用中，负载形式就较为复杂，如动态负载，消耗功率是时间函数，或电流、电压是动态的，也可能是恒定电流、恒定电阻、恒定电压，不同峰值系数(交流情况下)，不同功率因数或瞬时短路等。

电子负载就是在实际应用中负载比较复杂的情况下而设计生产的测试设备。

它能替代传统的负载，如电阻箱、滑线变阻器、电阻线、电感、电容等。

尤其对吸收恒定电流或以恒定电压吸收电流，或电压电流都要在设定范围突变等传统方法不能解决的领域里，更能显示出优越性能。

直流电子负载可以具备恒定电流、恒定电阻、恒定电压、动态负载及短路负载等工作方式。

本课题主要讨论恒压和恒流两种模式。

第二章总体设计方案需要设计一个直流负载，可以实现恒压和恒流两种模式，并可以切换，且电压值和电流值都可以设定在一定范围内。

本实验采用的是手动切换两种模式的方式。

恒压、恒流两种模式都是采用运算放大器和反馈网络所组成的电路而实现的，其中，电路中的反馈网络是以场效应管为核心而构成的可调式放大电路，并增加了软启动电路和电压补偿电路进行补充。

可调式放大电路就是指放大电路根据输出要求的需要改变经过反馈电路的反馈信号，以达到输出需求。

详解电子负载mos管原理及mos管在其中的应用电子负载mos管原理详解直流电子负载是控制功率MOS管的导通深度，靠功率管的耗散功率（发热）消耗电能的设备，它的基本工作方式有恒压、恒流、恒阻、恒功率这几种。

下文讲述直流电子负载恒流模式原理。

在恒流模式下，不管输入电压是否改变，电子负载消耗一个恒定的电流。

一、功率MOS管的工作状态电子负载是利MOS的线性区，当作可变电阻来用的，把电消耗掉。

MOS管在恒流区（放大状态）内，Vgs一定时Id不随Vds的变化而变化，可实现MOS管输出回路电流恒定。

只要改变Vgs的值，即可在改变输出回路中恒定的电流的大小。

二、用运放控制Vgs采样电阻Rs、运放构成一比较放大电路，MOS管输出回路的电流经RS转换成电压后，反馈到运放反向端实现控制vgs，从而MOS管输出回路的电流。

当给定一个电压VREF时，如果Rs上的电压小于VREF，也就是运放的-IN小于+IN，运放加大输出，使MOS导通程度加深，使MOS管输出回路电流加大。

如果Rs 上的电压大于VREF 时，-IN大于+IN，运放减小输出，也就MOS管输出回路电流，这样电路最终维持在恒定的给值上，也就实现了恒流工作。

下面推导Id的表达式：Un=Is*RsUp=Un=UrefUref=Is*RsIs=Id-Ig对于MOS管，其输入电阻很大，Ig近似为0，则：Id=Is=Uref/Rs由此可知只要Uref不变，Id也不变，即可实现恒流输出。

如果改变UREF就可改变恒流值，UREF可用电位器调节输入或用DAC芯片由MCU控制输入，采用电位器可手动调节输出电流。

若采用DAC输入即可实现数控恒流电子负载。

三、实用的运放恒流电子负载基本原理：MOS和电阻Rs组成负反馈电路，MOS管工作在恒流区，运放同相端调节设定恒流值，MOS管的电流在电阻Rs上产生压降，反馈到运放反向端实现控制输出电流。

R1、U2构成一2.5V基准电压源，R2、Rp对这2.5V电压分压得到一参考电压送入运放同相端，MOS管输出回路的电流Is经Rs转换成电压后，反馈到运放反向端实现控制vgs，从而控制MOS管输出回路的电流Is的稳定。

电子负载工作原理电子负载是一种用于模拟真实负载条件或测试电源设备性能的电子设备。

它可以根据需要模拟各种负载特性，如电流、电压、功率和电阻等。

电子负载的工作原理主要包括两个方面：负载电路和控制电路。

首先，负载电路是电子负载的核心部分，它决定了如何产生所需的负载。

负载电路通常由一组功率晶体管、电阻和电源组成。

在负载电路中，功率晶体管用于调节电流或电压，电阻用于控制负载的大小。

负载电路的设计要考虑到能量的耗散，确保系统的稳定性和安全性。

其次，控制电路用于控制负载电路中的功率晶体管和电阻，以实现所需的负载特性。

控制电路通常由微处理器、ADC（模数转换器）和DAC（数模转换器）等元件组成。

微处理器用于接收和处理输入的控制信号，将其转化为适当的控制信号发送给功率晶体管和电阻。

ADC用于将电源输出的模拟信号转换为数字信号，而DAC则用于将数字信号转换为模拟信号，以实现精确控制。

电子负载的工作原理可以简单概括为接收输入的控制信号，将其转换为相应的控制信号，以调节负载电路中功率晶体管和电阻的工作状态，从而产生所需的负载。

对于恒定电流负载，控制电路会根据输入的控制信号，调节功率晶体管的导通时间和导通时间间隔，从而实现所需的电流特性。

对于恒定电压负载，控制电路会根据输入的控制信号，调节电阻的阻值，以实现所需的电压特性。

同时，电子负载还可以实现其他负载特性，如恒定功率和负载模式的切换。

电子负载的应用非常广泛。

在电源设备测试中，电子负载可以模拟实际负载条件，评估电源设备的性能和稳定性。

在电池测试中，电子负载可以模拟电池的放电曲线，评估电池的容量和循环寿命。

另外，电子负载还可以用于研发和教学领域，帮助研究人员和教师进行电路设计、性能测试和实验教学等工作。

综上所述，电子负载的工作原理主要包括负载电路和控制电路两个方面。

负载电路决定了如何产生所需的负载，而控制电路用于控制负载电路中的功率晶体管和电阻，实现所需的负载特性。

电子负载在电源设备测试、电池测试和教学研究等领域都有广泛的应用。

直流电子负载器的基本原理直流电子负载器（DC Electronic Load）是一种能够模拟真实负载电流特性并对电子设备进行负载测试的仪器。

其主要原理是通过模拟负载电流和电压来对被测试设备进行负载测试，并能够实时测量参数和反馈给被测试设备。

1.恒流源：直流电子负载器的主要功能之一是模拟不同负载条件下的恒流特性。

恒流源通常由高精度的运放和电阻组成。

在测试中，恒流源通过调节电阻值以控制负载电流的大小。

具体来说，运放根据输入的电压信号调整输出电流，而反馈电路则测量输出电流并将其与设定的目标电流进行比较，从而实现闭环控制。

通过这种方式，负载器可以在不同负载电流下模拟真实工作条件。

2.电压源：直流电子负载器的另一个重要功能是模拟负载电压。

电压源通常由运放和电阻组成。

当被测试的设备需要反馈电压信号时，电压源会提供一个与设备需求相匹配的电压值。

恒流源和电压源可以独立或同时操作，以模拟不同的工作条件。

3.测量电路：直流电子负载器配备了高精度的测量电路，用于测量被测试设备的电流、电压、功率等参数。

一般来说，测量电路包括模拟前端和数字信号处理部分。

模拟前端负责将被测试设备的电流和电压信号转换为数字信号，并进行放大和滤波。

数字信号处理部分负责采集和处理模拟前端输出的数字信号，通过数学算法计算电流、电压、功率等参数，并将其显示在负载器的屏幕上。

4.控制电路：直流电子负载器还配备了一套控制电路，用于设定负载条件、实时监测和调整负载参数。

这个控制电路通常由微处理器、控制芯片和外部接口等组成。

通过控制电路，用户可以设定负载器的工作模式、目标电流和目标电压，并可以实时监测被测试设备的电流、电压和功率。

负载器还可以根据设定的负载条件和安全措施进行自动保护，以避免设备被过载或过热。

综上所述，直流电子负载器模拟恒流源和电压源的特性，通过测量和控制电路来实现对被测试设备的负载测试。

其主要原理是通过恒流源和电压源模拟真实负载条件，并通过测量电路测量被测试设备的电流、电压和功率等参数。

电子负载结构原理电子负载是测试电源和供电系统的常用电子仪器，图1是电子负载原理框图。

电子负载包括如下几个部分：1）电压反馈电路2）电流反馈电路3）功率电路4）控制电路图1 电子负载原理框图电子负载有三种工作模式：1）常阻CR模式：在CR模式，电子负载仿真一个电阻，内部电路维持输入电压和输入电流到一个固定比率，这个固定比率或电阻是可编程的。

2）常压CV模式：电子负载在输入端维持一个固定电压，这个固定电压是不随输入电流的变化而变化。

3）常流CC模式：电子负载在输入端维持一个固定电流，看起来像一个电流源。

电子负载可以工作在不同的状态：静态或脉冲。

在静态状态，电子负载相当于一个固定的负载。

在脉冲状态，电子负载可编程跳变电平，上升/下降时间，脉冲宽度，重复频率和占空比，用来测试功率组件或直流电源的瞬态响应。

电子负载用于电源测试电子负载主要用于电源/电池/供电系统测试。

几个典型参数的测试连接图和结果如下面几幅图所示。

图2 对CV电源的负载瞬态恢复测试的配置和V out测量结果图3 负载效应测试配置和测试结果图4 电源的三种类型电流极限（常规模式、CV/CC模式、折返电流）测试配置和测试结果图5 PARD（周期和随机误差）测试配置和测试结果图6 效率和功率因数的测试配置图7 启动延迟测试配置和测试结果关注国际电子商情，回复“0”查看图下好文《从“请供应商吃饭”看OPPO、vivo供应链管理》《涨价！缺货！板材一天一个价…PCB厂叫苦连天》《两三倍的涨价，中低端液晶屏严重缺货何时休？》《铁了心要抛弃分销商，TI大变动背后究竟藏了多少秘密？》关注电子技术设计，回复“0”查看图下好文《2016中国大学毕业生薪水排行榜：39校薪酬过万》《没有之一！世界上最奇葩的公司：雅马哈》《他两夺诺奖，白天搞黑科技吊炸天，晚上跪搓衣板妻管严...快给我来一打这样的男纸》《写反一行代码，19亿的太空望远镜就这么给玩坏》关注电子工程专辑，回复“0”查看好文：《电路及电路设计经验技巧大合集》《看完这个，没有学不好傅立叶变换！》《终于有人讲透芯片是什么了》《这才是你需要的天线知识，实用！必须珍藏！本文为头条号作者发布，不代表今日头条立场。

电子负载原理范文电子负载（Electronic Load）是一种用于模拟负载特性的电子测试仪器，主要用于测试电源、电池和电子设备的性能。

通过电子负载可以模拟不同的负载条件，以便进行功率、电流、电压和电阻等参数的测试和调试。

本文将介绍电子负载的基本原理和工作原理。

电子负载的基本原理是通过转换电能为其他形式的能量来模拟负载条件。

这通常通过使用大功率功率晶体管（MOSFET）来实现。

MOSFET是一种具有高开关速度和高功率处理能力的半导体器件。

在电子负载中，MOSFET被用作电压控制电流源（VCCS），通过控制门极电压来调节负载电流。

在工作原理方面，电子负载通过将负载电流流经电阻，将测量电流转换为电压进行测量。

然后，通过反馈控制，调整负载电流，使其等于预设值。

这样，电子负载能够模拟不同的负载条件，并根据实际需求提供所需的电流和电压。

电子负载通常由以下几个关键组件组成：1.电压调节电路：用于调节负载电流的基准电压，通过调整输入电压来控制负载电流。

2.测量电路：用于测量负载电流和电压的电路，通常使用电流传感器和电压测量电路。

3.控制电路：用于实现负载电流的反馈控制，保持负载电流恒定。

4.MOSFET驱动电路：用于控制MOSFET，以实现对负载电流的控制。

5.冷却系统：用于散热，保证电子负载正常工作。

电子负载一般具有以下特点和应用：1.宽工作范围：电子负载通常具有广阔的负载范围，可在几毫安至几百安的范围内工作，以满足不同设备和电源的测试需求。

2.高精度：电子负载通常具有高精度的电流和电压测量功能，能够提供准确的测试结果。

3.高可靠性：电子负载通常具有较高的可靠性和稳定性，能够长时间稳定工作。

4.自动化控制：电子负载通常具有自动化控制功能，可以通过计算机和软件进行远程控制和数据采集。

5.应用广泛：电子负载广泛应用于电源、电池、LED灯、电机、电子设备和充电器等的测试和调试，可以帮助工程师评估产品性能和故障排除。

电子负载的原理及应用1. 电子负载的概述电子负载是一种用于模拟负载，对电源进行电流和功率测试的设备。

它可以模拟不同电流和功率条件下的负载，以便测试和评估电源的性能。

电子负载主要用于电源供应器、电池、太阳能电池和燃料电池等设备的研发、生产和测试。

本文将介绍电子负载的工作原理以及在各个领域的应用。

2. 电子负载的工作原理电子负载通过将电流通过一个可编程的负载模型来消耗电源的电能。

负载模型可以模拟不同的负载条件，如恒定电流、恒定功率、恒定电阻等。

电子负载通常包括一个电流测量电路和一个控制电路。

电流测量电路用于测量通过负载的电流，控制电路用于控制负载模型的电流或功率。

通过改变负载模型的参数，可以模拟不同的电流和功率条件。

3. 电子负载的应用3.1 电源供应器测试电子负载被广泛应用于电源供应器的测试和评估。

电源供应器是一种将电能转换为其他形式能量的设备，在各种电子设备中都有广泛的应用。

使用电子负载可以模拟各种负载条件，以测试电源供应器在不同负载下的性能稳定性和效率。

3.2 电池测试电子负载在电池的测试和评估中也发挥着重要的作用。

电池是储存能量的设备，广泛应用于各种便携式设备和电动车辆中。

使用电子负载可以模拟各种电流和功率条件，以测试电池在不同负载下的容量、效率和循环寿命等性能。

3.3 太阳能电池测试太阳能电池是将太阳能转化为电能的设备，在太阳能光伏发电系统中有着重要的地位。

使用电子负载可以模拟太阳能电池在不同光照条件下的负载特性，以评估太阳能电池的效率和稳定性。

3.4 燃料电池测试燃料电池是一种将燃料的化学能转化为电能的设备，在可再生能源和电动交通等领域有广泛应用。

使用电子负载可以模拟燃料电池在不同负载条件下的工作特性，以评估燃料电池的效率和稳定性。

4. 总结电子负载是一种重要的测试设备，可以模拟不同负载条件下的电流和功率，用于电源供应器、电池、太阳能电池和燃料电池等设备的研发、生产和测试。

通过电子负载的测试，可以评估这些设备的性能稳定性、效率和循环寿命等指标。

电子负载原理电子负载是一种用于测试和模拟电源负载的仪器，它可以调节并吸收输入电源的功率，起到负载作用。

它被广泛应用于电子设备测试、电源开发以及其他电力电子应用中。

本文将介绍电子负载的原理及其工作机制。

一、电子负载的基本原理电子负载的基本原理是通过调节其内部电路的状态来模拟负载对电源的要求，并通过测量电流和电压来确定电源的性能。

在实际应用中，电子负载通常由负载模块和控制模块组成。

1. 负载模块负载模块是电子负载的核心部件，主要由功率开关、电流采样电路、电压采样电路和模拟输入控制电路等组成。

负载模块能够根据输入电源的要求，调节自身的负载状态，从而实现对电源的模拟。

2. 控制模块控制模块主要负责对负载模块进行控制和参数调节。

它通常由数字信号处理器（DSP）或微控制器（MCU）等芯片实现，通过与负载模块进行通信，实现对电子负载的控制和监测。

二、电子负载的工作机制电子负载的工作机制大致分为两个过程，即负载调节和参数测量。

1. 负载调节负载调节是指根据外部输入信号或用户设置的参数，通过控制模块对负载模块进行调节，以达到模拟负载对电源的需求。

在负载调节过程中，控制模块会输出控制信号，通过负载模块内部的功率开关和控制电路来调节负载的电流和电压。

2. 参数测量参数测量是指测量电子负载在特定条件下输出的电流、电压等参数，并通过控制模块将这些参数反馈给用户。

参数测量可以实时监测电源的性能，并根据需求进行调整。

三、电子负载的应用电子负载在电源开发、电子设备测试和电力电子应用中具有广泛的应用。

1. 电源开发在电源开发中，电子负载能够模拟实际负载对电源的要求，从而测试电源的输出功率、效率和稳定性等性能指标。

通过与负载模块的交互，可以对电源进行评估和改进，确保其满足实际应用的需求。

2. 电子设备测试电子负载可以用于测试各类电子设备的性能，如电源适配器、锂电池、太阳能电池板等。

通过在实际工作条件下模拟负载，可以评估设备的性能指标，发现潜在问题并进行优化。

..(简易直流电子负载)————————————————————————————————作者：————————————————————————————————日期：XX年全国大学生电子设计竞赛简易直流电子负载（C题）【XX组】XX年X月X日摘要简易直流电子负载主要由恒流电路、电压电流控制电路、输出过压保护电路、电源电路和单片机控制与显示系统五部分组成。

直流电子负载是以MOS管电压转换电流原理为核心，以硬件反馈实现恒流为基础，以单片机控制为中心的高精度作品。

恒流部分的控制端采用运算放大器LM324接成闭环反馈控制形式，并用大功率MOS管作为恒流电路调整管，用水泥电阻做采样电阻，具有良好的调控线性和稳定性。

稳压电源部分设置由多个单电源为各部分电路供电。

显示部分采用液晶显示器，能够直观、方便地显示设定电流和实测电流数据。

系统达到了恒流稳定性高的效果，实时显示电压电流，输出电流为100mA~1000mA，步进为10mA。

直流负载热稳定性高，工作过程中基本不会因发热而产生偏差，且可以持续很长时间，具有过压保护功能，成本低廉，可靠性高。

关键字：电子负载；恒流电路；电压电流检测电路；过压保护电路。

目录1设计方案的论证与选择 (3)1.1系统整体方案 (3)1.2 各部分方案的论证及选择 (4)2电路原理分析与计算 (5)2.1恒流电路部分 (5)2.2控制电路部分 (6)2.3电源电路部分 ............................................................................ 错误!未定义书签。

2.4过压保护部分 (9)2.5键盘与显示部分电路 (10)4测试方法与测试结果 (10)4.1测试方法 (11)4.2测试条件及仪器 (11)4.3 测试结果及分析 (12)4.3.1测试结果 (12)4.3.2测试分析 (13)5设计总结 (14)参考文献 (14)附录1整体电路图 (14)附录2源程序 (15)附录3测试数据 (15)附录4 元件清单 (16)简易直流电子负载（C题）【XX组】1设计方案的论证与选择1.1系统整体方案本系统主要由单片机控制模块、电源模块、键盘与显示模块、恒流模块以及过压保护模块组成，以恒流电路为核心，用键盘对单片机进行控制，再通过单片机内部D/A 输出控制MOS管等电路产生恒定电流，当直流稳压电源在一定范围内变化时，流过本直流电子负载的电流保持恒定。

课程设计任务书设计九：直流“电子负载”设计，要求其满足：（1）负载工作模式可切换：恒压（CV）、恒流（CC）；(2) 电压设置范围：1~20V;(3) 电流设置范围：100mA~3A。

指导教师(签名)——————年月日电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小),靠功率管的耗散功率消耗电能的设备,它能够准确检测出负载电压,精确调整负载电流,同时可以实现模拟负载短路,根据其在电路中表现的特性可分为感性负载、容性负载、阻性负载和混合性负载。

一般开关电源的调试检测是不可缺少的。

电子负载的基本工作模式(CC/CV)是电子负载在电源产品的设计生产中扮演着很重要的角色，然而直到现在它似乎仍然披着神秘的面纱。

电子负载可以模拟真实环境中的负载（用电器）。

它有恒流、恒阻、恒压和恒功率功能，以及短路，过流，动态等等，应该说所有的电源厂家都会有用，而且也必须有。

电子负载分为直流电子负载和交流电子负载，由于电子负载的应用面问题，本文主要介绍直流电子负载。

电子负载一般分为单体电子负载和多体电子负载，此划分针对用户需求，待测物单一或需多个同时测试而定。

电子负载应该有完善的保护功能。

保护功能分为对内（电子负载）保护功能和对外（被测设备）保护功能。

对内保护有：过压保护，过流保护，过功率保护，电压反向和过温保护。

对外保护有：过流保护，过功率保护，吃载电压荷低电压保护。

选择电子负载应该选择是拥有真保护国内的电子负载。

如果功能是由硬件实现的，保护速度会很快。

如果是由软件实现，速度有滞后性，并且模组死机的话将会发生危险。

由于电子负载的特殊性能（提供强大的测试环境，以满足不同的外界需求），故在电子仪器仪表中占有很大的一片市场（主要适用于各种电源、电池、适配器及需要电子负载测试场合），摘要 (4)第一章电子课程设计题目及要求1.题目 (4)2.任务 (4)3. 要求 (4)第二章电子负载基本原理1. 恒压模式电路 (5)2. 恒流模式电路 (6)第三章部分元件介绍1. 三极管的介绍 (8)2. MOS管的介绍 (9)3. 集成运算放大器的工作原理 (10)第四章电路设计与仿真结果1. 恒压模式电路图 (13)1.1 恒压模式最小输出电压1.283V时的仿真结果 (13)1.2 恒压模式最大输出电压22.234V时的仿真结果 (14)2. 恒流模式电路图 (15)2.1 恒流模式最小输出电流235.306mA时的仿真结果 (15)2.2 恒流模式最大输出电流3.429A时的仿真结果 (16)第五章所用元件1. 元件列表 (17)第六章课程小结1 课程小结 (17)2 致谢 (18)3 参考文献 (19)摘要随着电力电子技术、计算机技术和自动控制技术的迅速发展，为电源检测技术带来了革命性的变化。
