丹佛斯变频器modbus设置精选文档

丹佛斯变频器参数设置1. 介绍丹佛斯变频器是一种能够调节电机转速和输出频率的装置，广泛应用于各种工业领域。

为了实现最佳性能和运行效果，合理的参数设置是非常重要的。

本文档将介绍丹佛斯变频器的参数设置方法，帮助用户正确配置变频器，以实现预期的控制效果。

2. 参数设置步骤2.1. 进入参数设置界面首先，您需要进入丹佛斯变频器的参数设置界面。

您可以通过以下步骤进行操作：1.打开变频器控制面板，通常位于变频器的前面板。

2.寻找“参数设置”按钮，并点击进入参数设置界面。

2.2. 基本参数设置在参数设置界面中，您将看到各种参数选项。

以下是一些基本参数的设置建议：•频率（Frequency）：设置输出频率，通常以赫兹（Hz）为单位。

根据您的应用需求，选择适当的频率范围。

•电压（Voltage）：设置输出电压，通常以伏特（V）为单位。

确保电压设定与电机额定电压一致。

•过载保护（Overload Protection）：设置变频器的过载保护功能，以保护电机免受过载损坏。

根据电机的额定功率和负载情况，设置适当的过载保护参数。

2.3. 控制参数设置控制参数设置是影响变频器控制性能的重要因素。

以下是一些常见的控制参数设置：•加速时间（Acceleration Time）：设置电机从启动到达设定频率所需的时间。

较短的加速时间可提高启动速度，但可能会对电机和机械系统造成冲击和损坏。

•减速时间（Deceleration Time）：设置电机从运行状态减速到停止所需的时间。

适当的减速时间可以减少机械系统的损坏风险。

•PID控制参数：PID控制是一种常用的闭环控制方法，可以提高电机的响应速度和稳定性。

根据具体的应用需求，设置适当的PID控制参数，如比例（P）、积分（I）和微分（D）增益。

2.4. 保护参数设置保护参数设置是用来保护变频器和电机免受损坏的重要措施。

以下是一些常见的保护参数设置：•过流保护（Overcurrent Protection）：设置电机的过流保护值，当电机电流超过这个值时，变频器将采取相应的保护措施，如降低输出频率或停机。

丹佛斯变频器Modbus通讯济南创恒科技发展有限公司满建江∙FC系列变频器通过内置的RS485接口，以Modbus RTU格式进行通讯。

参数设置如表∙FC系列变频器需要设置的参数：8-01，控制地点，选择【2】控制字，或者【0】数字和控制字；8-02，控制来源，选择【1】RS 485；8-03，控制字超时时间；8-04，控制字超时功能，选择当控制字丢失，变频器采取的动作；8-30，【2】选择为Modbus RTU通讯协议；8-31，变频器的通讯地址，1-126范围内地址有效；8-32，设置通讯速度，各站速度要求一致；8-33，奇偶校验方式，各站要求设置一致；8-50，惯性停车的实现方式，当8-01选择为【0】时，请注意该参数。

丹佛斯变频器所要通讯的MODBUS地址为参数号码乘以10减去1，西门子PLC不需要减1. 例如：变频器的频率地址为3-10那么对应的MODBUS地址即是：（310×10）－1＝3099（十进制）西门子200PLC 地址不需要减1 为43100在PLC的modbus指令块写入要通讯变频器地址，参数的地址，和参数的值后，即可更改此参数。

∙电报结构（十六进制）∙地址字段包含8位数据，有效的地址范围为0-247（十进制），0为广播模式；1-247对相应地址的从站进行寻址。

功能字段包含8位数据，有效地代码范围为1-FF，功能字段用于在主站和从站之间发送消息。

当从主站向从站发送时，功能字段为主站的控制字；当从从站向主站传送时，功能字段为从站的状态字。

∙数据字段，是由几组字节两个十六进制数字（00至FF）构成，根据不同的功能代码，数据字段包含的位长、作用不一，针对常用的功能代码，举例如下：∙1、功能代码=1，读取线圈状态∙ 2、功能代码=5，写入单个线圈数值∙ 3、功能代码=F，写入多个线圈数值∙线圈及位的意义。

地址0-31为主站写入用控制位，32-63为从站返回的状态位，如下表所示：∙例如，使电机启动并运转在50%*最大参考值的报文如下∙其中位的个数为 20H=32个位，也就是从00地址起始到31为止的位；字节数，是指写入数值为4个字节；写入数值 047C 对应00-16位，在传送时低位在前，因此为7C 04；2000 对应16-31位，50%*最大参考值，在传送时低位在前，因此为00 20；对于停止，应发043C代码4、功能代码=3，读取保持寄存器状态，保存寄存器保持2字节（即16位）∙ 5、功能代码=6，写入单个寄存器∙ 6、功能代码=10，写入多个寄存器数值∙寄存器列表：∙例如，当要读取3-41，加速时间时，需要写的报文：∙计算参数3-41的地址 3-41 → 341*10-1=3409 → D51（十六进制）；保持寄存器状态都为双字节，因此在字个数位置应该为 2 ；正常情况下，变频器返回的报文为，∙012C 为读出的加速度时间，转换成十进制并考虑到控制单位，得到加速时间为3秒。

丹弗斯调试过程1、通电后设置参数0-02 电动机速度单位为HZ
2、可选择变频器的手动启动键和停止键0-40、0-41
3、过载模式1-04 设正常转矩
4、设置电动机铭牌数据 1-20到1-25
5、电动机热保护1-90
6、参考值/参考值极限/加减速
3-00参考范围
参考值或反馈单位3-01
最小参考值3-02、3-03
设置为30-70HZ
参考功能3-04
7、预设参考值相对于最小参考值和最大参考值，将会以百分比的形式来计算参考值
12为电源24v，18号端子为启动，27号为预设参考值开（可不选，但是3-04 要设置为0），32、33预设参考值控制端子
5-00数字输入模式设置为PNP
f ＝ P302 ＋ ( P303 －P302 ) × P310.n （n可取0 ～7）
举例1：P302＝0Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为25 Hz
举例2：P302＝10 Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为30 Hz
端子输入功能参数
3-10预设参考值的设定m%
m=100（f-p302）/(p303-p302)
变频器动是；变频器通电后，当18号端子高电平时开始运行，运行的频率根据32、32端子输入的高低电平控制的四中速度，18号端子低电平时电机停止！
8、加减速时间设定
9、电动机极限设定
电动机速度方向4-10
电动机速度下限4-12
电机速度上限4-14 10、主电源。

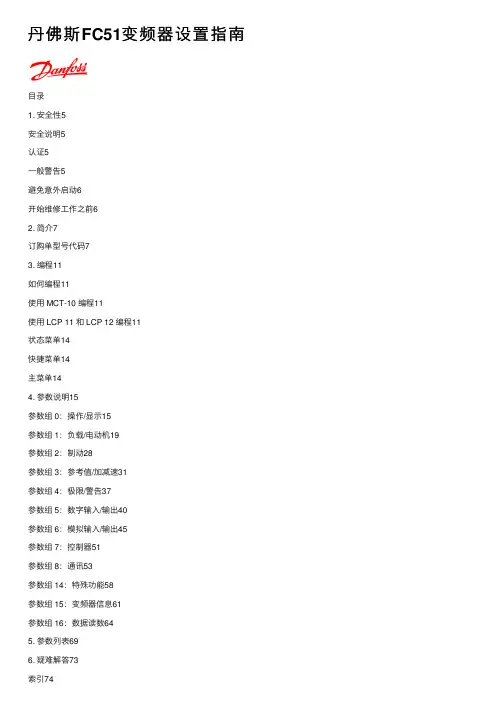

丹佛斯FC51变频器设置指南⽬录1. 安全性5安全说明5认证5⼀般警告5避免意外启动6开始维修⼯作之前62. 简介7订购单型号代码73. 编程11如何编程11使⽤ MCT-10 编程11使⽤ LCP 11 和 LCP 12 编程11状态菜单14快捷菜单14主菜单144. 参数说明15参数组 0：操作/显⽰15参数组 1：负载/电动机19参数组 2：制动28参数组 3：参考值/加减速31参数组 4：极限/警告37参数组 5：数字输⼊/输出40参数组 6：模拟输⼊/输出45参数组 7：控制器51参数组 8：通讯53参数组 14：特殊功能58参数组 15：变频器信息61参数组 16：数据读数645. 参数列表696. 疑难解答73索引74⽬录 | IllustrationIllustration 2.1: 该⽰例显⽰了⼀个标识标志。

7Illustration 3.1: 带有电位计的 LCP 12 11Illustration 3.2: 不带电位计的 LCP 11 11Illustration 3.3: 指⽰菜单 12Illustration 3.4: 指⽰选定的参数号 12Illustration 3.5: 指⽰选定参数的值 12Illustration 3.6: 指⽰选定参数的单位 12Illustration 3.7: 指⽰电动机⽅向 13Illustration 3.8: 指⽰状态模式 14Illustration 3.9: 指⽰快捷菜单模式 14Illustration 3.10: 指⽰主菜单模式 14Illustration 4.1: 图 1 U/f 特性 23⽬录 | TableTable 2.1: 缩略语和标准表。

9Table 4.1: 参数 5-1* 选项 [16]、[17] 和 [18] 32Table 6.1: 代码列表 731. 安全性VLT? Micro Drive FC 51 11.安全性1.1.1.⾼压警告连接到主电源时，变频器带有危险电压。

丹佛斯变频器本地控制
设置
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
丹佛斯变频器VLT2900本地控制参数设定步骤：
1.变频器上电，同时按动【QUICK MENU】+【+】进入菜单模式利用【+/-】键滚动显
示各参数找到
2.进入002本机/远程操作中本机操作（LOCAL）设置【1】
3.013本机控制按参数100的本机控制（闭环）
(LOC CTRL/AS P100) 设置【3】
4.参数203（参考值/反馈范围）设置为【0】或【1】
5.电机加速时间进入207取值加速时间30秒
6.电机减速时间进入208取值减速时间30秒
7.按动【QUICK MENU】利用【+/-】键滚动可快速进入003电机频率要改变数据值先
按【CHANGE DATA】利用【+/-】键改变参数值。

8.每次更改完数据后按【CHANGE DATA】来确认储存已改的参数值。

丹佛斯变频器参数设置丹佛斯变频器参数设置丹佛斯变频器是一种能够调节电机运行频率的设备，它能够实现电机的无级调速，使其按照不同的负载需求运行，达到节能降耗、提高生产效率的目的。

要想丹佛斯变频器达到最佳的运行效果，需要对其参数进行适当的设置。

本文将就丹佛斯变频器的参数设置进行详细介绍。

1.基本参数设置（1）工作/停止方式：选择工作方式时，需根据实际需要进行选择，一般有V/F控制、向量控制和直接转矩控制三种方式可选。

停止方式的设置也需根据实际需求确定，有自由停机、减速停机、急停等多种方式可选。

（2）电源输入：输入电压需与电机额定电压相同，同时还需进行频率设置。

（3）最大频率设置：最大频率设置应根据具体负载情况选择，通常应不大于电机额定转速。

（4）最小频率设置：最小频率的设置需考虑电机低速时的转矩输出，应根据实际负载和逆变器能力进行确定。

丹佛斯变频器支持多种通信协议，如MODBUS、PROFIBUS-DP、CANOPEN等。

通信参数主要包括通信地址、波特率、校验位等。

（1）加速时间和减速时间：加速时间和减速时间的设置需根据实际负载情况选择，不能过快或过慢，以免对电机造成损害。

（2）PID调节：在向量控制模式下，需进行PID（比例、积分、微分）参数的设置，以实现快速响应、精确控制的目的。

（3）倍率设置：可根据实际负载情况进行倍率设置，常见的倍率包括电压倍率和转矩倍率。

为了保护丹佛斯变频器和电机的安全运行，需对保护参数进行设置。

（1）过电流保护：可设置电机最大输出电流，以避免因负载过大而损坏电机。

（3）过压保护：当输入电压超过预设范围时，需自动停机以防止对电机造成伤害。

（5）过热保护：当丹佛斯变频器发生过热时，需自动停机，以避免设备损坏。

综上所述，丹佛斯变频器的参数设置需根据具体负载情况而定，需要谨慎选择和调整，以确保设备能够正常、安全、高效地运行。

•FC系列变频器通过内置的RS485接口，以Modbus RTU格式进行通讯。

参数设置如表
•
参数号设置数值内容
8-30 【2】Modbus RTU选择协议
8-31 1-247 设置变频器地址，不能重复
8-32 2400-115200 设置波特率，各站速度一致
8-33 【0】奇数奇偶校验，各站设置一致
FC系列变频器需要设置的参数：
8-01，控制地点，选择【2】控制字，或者【0】数字和控制字；
8-02，控制来源，选择【1】RS 485；
8-03，控制字超时时间；
8-04，控制字超时功能，选择当控制字丢失，变频器采取的动作；
8-30，【2】选择为Modbus RTU通讯协议；
8-31，变频器的通讯地址，1-126范围内地址有效；
8-32，设置通讯速度，各站速度要求一致；
8-33，奇偶校验方式，各站要求设置一致；
8-50，惯性停车的实现方式，当8-01选择为【0】时，请注意该参数。

丹佛斯变频器所要通讯的MODBUS地址为参数号码乘以10减去1，西门子PLC 不需要减1.
例如：变频器的频率地址为3-10
那么对应的MODBUS地址即是：（310×10）－1＝3099（十进制）西门子200PLC 地址不需要减1 为43100
在PLC的modbus指令块写入要通讯变频器地址，参数的地址，和参数的值后，即可更改此参数。

济南创恒满建江。

1、设置PROFIBUS地址：断电后，通过硬件拨码，设置PROFIBUS地址，应与STEP7软件分配地址一致，地址空间为0～125，默认地址127。

2、变频器设置参数（设置成用PROFIBUS总线控制）1）Par.0-40（LCP的手动启动键）选择[0] 禁用。

2）Par.8-10选择PROFIdrive。

3）Par. 8-50～8-56选择[1]总线。

4）Par. 8-03～8-07咨询丹佛斯进行设置。

5）Par. 9咨询丹佛斯进行设置。

6）Par. 3-00选择[0]仅为正值，防止反转。

另外Par. 3-01～3-03也需设置，转速正极限不要超过电机额定转速。

3、PPO类型：见上表，总共有PPO Type 1～8共8种模式。

PPO types 3、4、6、7和8用于非循环参数访问，只能访问PCD（过程控制数据），但是不能对PCV（变频器参数特征值）进行访问。

选择上述5种模式，PLC送出过程控制数据，变频器响应后返回过程状态数据。

对于过程控制数据，PCD头4个字节（图中1、2）由CTW （控制字）和MRV（主要参考值――速度）组成，用来控制电机起停以及速度给定。

下4个字节（图中3、4）写Par. 9-15[1]中设置的可以写的参数；对于状态数据，PCD头4个字节（图中1、2）由STW（状态字）和MAV（主要实际值――速度）组成，用来反应电机运行状态以及速度反馈值。

下4个字节（图中3、4）写Par. 9-16[1]中设置的可以读的参数。

后续字节为Par. 9-23中设置的参数。

PPO types 1、2、5可以对PCV（变频器参数特征值）和PCD（过程控制数据）进行读写。

所有PPO types都可以选择成Word consistent（只有PCV数据是连续的，不需要调用SFC14,15）和Module consistent（PCD，PCV数据是连续的，都有调用SFC14,15）。

4、CTW（控制字）/ STW（状态字）:根据Par.8-10设置的不同可以选择PROFIdrive或者FC结构。

丹佛斯变频器按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。

（QUICK MENU）键用于在快速菜单模式下进行参数编程。

可以从快速菜单和菜单模式之间直接转换。

（MENU）键用于对所有参数进行编程。

可以从菜单模式和快速菜单模式之间直接转换。

（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。

（CANCEL）键用于取消所选参数。

（OK）键用于确定和储存所选参数。

（+/-）键用于选择或改变所选参数。

这些键也可在显示模式下使用。

（〈〉）键用于选择参数组和在改变数字参数时移动光标。

（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。

（JOG）键被按下时，它会将输出频率改变为预设的频率。

（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。

该键始终处于有效状态，但不能超越由端子发出的停止命令。

操作步骤：1、按（MENU）键进入功能菜单。

2、按（+/-）或（〈〉）键选择参数。

3、按（CHANGE DATA）键进入数据改变模式。

4、按（+/-）键改变数据值。

5、按（OK）键存储改变的数据。

6、按（DISPLAY/STATUS）键返回到正常模式。

变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常（注：素材和资料部分来自网络，供参考。

Modbus转Profinet网关连接丹佛斯变频器配置案例本案例是Modbus转Profinet网关连接丹佛斯变频器的配置案例，应用到的设备为西门子1200PLC一台，稳联技术Modbus转Profinet网关WL-ABC3010一台，丹佛斯变频器一台。

配置方法：1、打开博图，新建项目并添加gsd文件；2、建立profinet连接，设定网关的IP地址和设备名称，IP要和网关保持在同一网段；3、进入设备视图选择输入输出的总数据长度；4、从右侧硬件目录中添加所选长度；5、下载配置到PLC；6、打开网关配置软件进行modbus参数配置，点击红圈中的新建，选择PN2MM；7、设置网关的IP地址和设备名称，要和PLC组态保持一致；8、设置网关的485参数波特率，数据位，奇偶校验要和从站要保持一致；9、响应等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将轮询延时调大；10、在ModbusRTU上右键选择插入，在下级菜单中点击Node填写从站站号；11、继续右键点击插入；12、根据不同需求选择所需功能；13、打开丹佛斯变频器手册，设置变频器485参数；14、注意变频器的寄存器地址是从1开始，所以填写地址时候要进行偏移；15、按图中显示3-41地址计算为3410；16、从上述报文可知，站地址为1使用功能码为03起始地址为0D51换算为10进制为3409数据长度为两个字节（一个寄存器）；17、按图中显示3-41地址计算为3410地址减1后与报文相符；18、那么网关配置如下：设置485参数19、本例为波特率9600，8数据位，1停止位，无校验。

20、站地址设为1；21、用03功能码读取地址3409（注意要填写十进制数）寄存器数量1个字（2字节）；22、内存映射地址设置为0表示数据会显示到I68，所以监控IW68会看到该寄存器数据，以此类推。

变频器设置说明（丹佛斯）变频器出厂一般都设置好了，并且参数都锁定，不需要进行设定。

特殊情况可依下面参数方法进行设定。

[QUICK MENU]+[+]键同时按下，调阅参数018，将1（锁定）改为0（开锁），才能调阅与修改其它参数。

[QUICK MENU] 键可以调查用与快速菜单的参数，还用于当参数值的改变不需要执行时（即取消已改的参数值）。

[CHANGE DA TA]键用于改变设定值，还可用于确认参数设定值的改变。

[+]/[-]用于选择参数和改变参数值。

001（1）[语言] 002（0）[本机远程操行] 013（2）[本机控制] 101（8）[转矩特性] 102（1.1）[电机功率] 103 (220)[电机电压] 104 (700)[电机频率] 105 (4.9)[电机电流] 106 (42000)[额定转速] 119 (0.3)[高起动转矩] 128 (1)[电机热保护] 200 (3) [输出频率范围] 202 (700) [输出频率上限] 205 (700)[最大参考值] 207 (8)[上升时间] 208 (8)[下级时间] 226 (700)[告警上限频率] 310 (8.9)[53端子最大标度] 411 (7000)[开关频率] 423 (90)[U1电压] 424 (200)[F1频率] 425 (170)[U2电压] 426 (400)[F2频率] 427 (220)[U3电压] 428 (700)[F3频率] 018 (1) (前面数字为参数号码, 后面数字为参数数值).改变数值的方法:如105参数为4.9,要改为5.5,先按[CHANGE DA TA],出现4.9闪烁,按[+]将4.9变为5.5,然后再按[CHANGE DA TA]确认即可.所有参数调阅与修改完毕后,再将018参数改为1.合肥力宇数控设备制造有限公司技术部2003/6/4。

多段速功能主要涉及到两个因素，一是多段速值的设定，二是多段速的执行。
