丹佛斯FC111参数设置

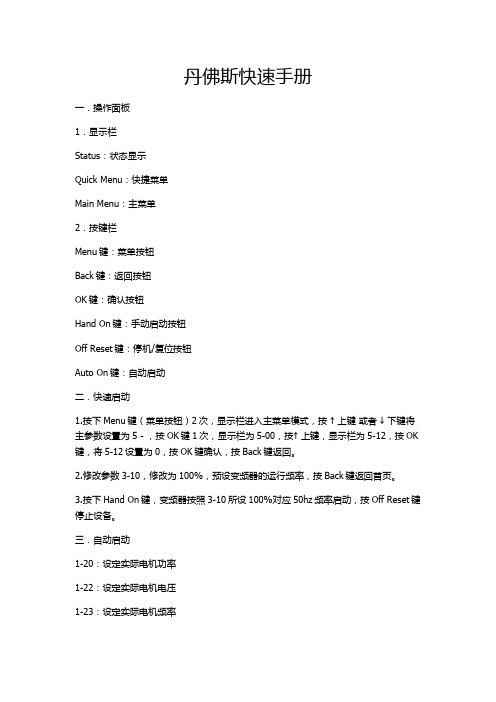

丹佛斯快速手册
一．操作面板
1．显示栏
Status：状态显示
Quick Menu：快捷菜单
Main Menu：主菜单
2．按键栏
Menu键：菜单按钮
Back键：返回按钮
OK键：确认按钮
Hand On键：手动启动按钮
Off Reset键：停机/复位按钮
Auto On键：自动启动
二．快速启动
1.按下Menu键（菜单按钮）2次，显示栏进入主菜单模式，按↑上键或者↓下键将主参数设置为5 - ，按OK键1次，显示栏为5-00，按↑上键，显示栏为5-12，按OK 键，将5-12设置为0，按OK键确认，按Back键返回。

2.修改参数3-10，修改为100%，预设变频器的运行频率，按Back键返回首页。

3.按下Hand On键，变频器按照3-10所设100%对应50hz频率启动，按Off Reset键停止设备。

三．自动启动
1-20：设定实际电机功率
1-22：设定实际电机电压
1-23：设定实际电机频率
1-24：设定实际电机电流
1-25：设定实际电机转速
3-41：加速时间
3-42：减速时间
5-10：8（出厂默认值），端子12与端子18接通，变频器启动。

5-12：设为0（惯性停车）
6-19：模拟量端子53给定模式，0为电压模式，1为电流模式。

DP通讯设置参数：
9-15：PCD写配置。

9-16：PCD读配置。

9-18：设为PLC程序中的组态地址数字。

9-27：关闭和打开Profibus选件功能。

9-28：关闭和打开Profibus选件控制功能。

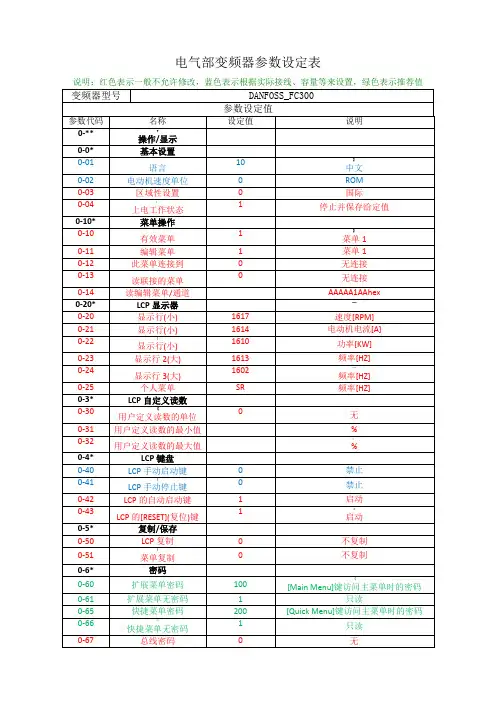

丹弗斯调试过程1、通电后设置参数0-02 电动机速度单位为HZ
2、可选择变频器的手动启动键和停止键0-40、0-41
3、过载模式1-04 设正常转矩
4、设置电动机铭牌数据 1-20到1-25
5、电动机热保护1-90
6、参考值/参考值极限/加减速
3-00参考范围
参考值或反馈单位3-01
最小参考值3-02、3-03
设置为30-70HZ
参考功能3-04
7、预设参考值相对于最小参考值和最大参考值，将会以百分比的形式来计算参考值
12为电源24v，18号端子为启动，27号为预设参考值开（可不选，但是3-04 要设置为0），32、33预设参考值控制端子
5-00数字输入模式设置为PNP
f ＝ P302 ＋ ( P303 －P302 ) × P310.n （n可取0 ～7）
举例1：P302＝0Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为25 Hz
举例2：P302＝10 Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为30 Hz
端子输入功能参数
3-10预设参考值的设定m%
m=100（f-p302）/(p303-p302)
变频器动是；变频器通电后，当18号端子高电平时开始运行，运行的频率根据32、32端子输入的高低电平控制的四中速度，18号端子低电平时电机停止！
8、加减速时间设定
9、电动机极限设定
电动机速度方向4-10
电动机速度下限4-12
电机速度上限4-14 10、主电源。

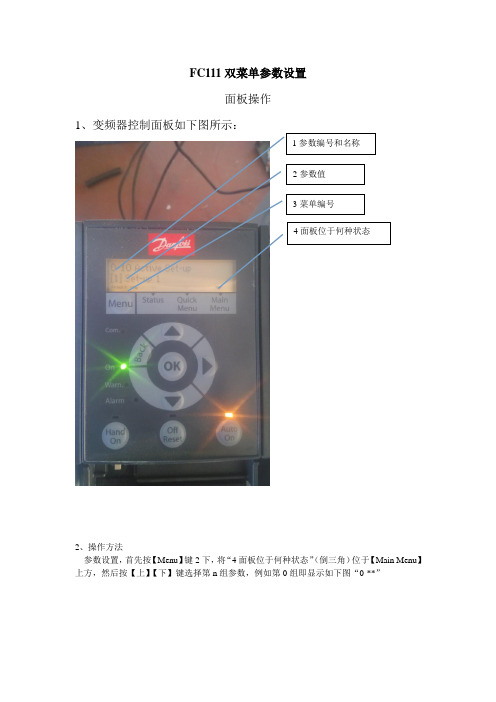

FC111双菜单参数设置面板操作1、变频器控制面板如下图所示：2、操作方法参数设置，首先按【Menu 】键2下，将“4面板位于何种状态”（倒三角）位于【Main Menu 】上方，然后按【上】【下】键选择第n 组参数，例如第0组即显示如下图“0-**”1参数编号和名称2参数值3菜单编号4面板位于何种状态按【OK】键确认进入第n组，按【上】【下】键选择第m项，例如下图所示“0-1*”按【OK】键进入即可进入最终的“1菜单编号和名称”按【上】【下】键调节参数编号如“0-01”、“0-02”按【OK】即可更改“2参数值”，通过【上】【下】【右】键更改，更改完成后按【OK】即保存，按【Back】键返回上一级菜单。

3、参数设置按下列顺序设置参数，其中默认参数可不设置面板显示中文解释1-00 Configuration Mode 配置模式[3]Closed Loop 选择【3】闭环3-15 Reference 1 Source 参考值来源1[0]No function 选择【0】无功能3-16 Reference 2 Source 参考值来源2【0】No Function 无功能3-17 Reference 3 Source 参考值来源3【0】No Function 无功能4-14 Motor Speed High Limit [Hz] 电动机速度上限【50Hz】设定上限频率数值（默认值65Hz）5-10 Terminal 18 Digital Input 端子18数字输入（默认不需要更改）【8】Start 启动5-12 Terminal 27 Digital Input 端子27数字输入（默认不需要更改）【2】Coast inverse 惯性停车5-40 Function Relay 继电器功能（默认不需要更改）【0】【9】Alarm 继电器1 故障5-40 Function Relay 继电器功能（默认不需要更改）【1】【5】Running 继电器1 运行6-19 Terminal 53 mode 端子53式【0】Current mode 电流模式4-12Motor Speed Low Limit[Hz] 电动机速度下限【25Hz】设定下限频率数值（根据用户需求设定）6-14Terminal 53 Low Ref./Feedb.V alue 端子53参考/反馈低0 06-15Terminal 53 High Ref. /Feedb.Value 端子53参考/反馈高10 103-02 Minimum Reference 最小参考值0 03-03 Maximum Reference 最大参考值10 1020-00Feedback 1 Source 反馈1来源[1]Analog Input 53 反馈信号接入53选择【1】3-10 Preset Reference 预置参考值[0]0.00% 根据现场情况如2.5公斤停泵设成[0]25.00% 2.5/1022-44Wake-Up Ref./FB Diff 唤醒参考值/反馈差值10% 根据现场情况如2公斤起泵设成20.00% （2.5-2）/2.522-43Wake-Up Speed[Hz] 唤醒速度[Hz]30 3022-46 Maximum Boost Time 最长提高时间0S 0S22-47 Sleep Speed[Hz] 睡眠速度[Hz]35 此参数必须大于电机转速下限该参数最大不超过22-43设置值20-83 PI Start Speed[Hz] PI启动速度20.0HZ 20.0HZ20-93 PI Proportional Gain PI比例增益5S 5S20-94PI Integral Time PI积分时间10S 10S。

使用说明一、FC360的功能二、FC360本机面板使用HandON从出厂设定开始（未接控制线），首先，按【OffReset】键使变频器处于停止状态，设定参数5-12改为【0】，退出到Status状态，这时，还是【OffReset】键上的灯亮，按【OK】键，面板中心显示4位数值，设定手动频率，上下键增减，右键可窜位，设定好后，按【Handon】键计开始运行，运行过程中直接按键改变数值则立即更改输出。

按【OffReset】键停止。

设定的频率值将保持，再次按【Handon】键，将从运行最后的设定值。

三、FC360参数设定方法：通用的参数设定方法：首先，按【OffReset】键使变频器处于停止状态，按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式，按上键或下键可以修改参数组号，按【OK】进入此参数组，按上下键找到你需要改的参数号，按【OK】键该设定参数值闪烁，按上下键修改参数值（功能代码），若按【ok】键保存此次修改的参数。

若按【back】键则取消修改。

四、参数初始化修改参数14-22设定为2（初始化），然后从新上电，此时报警为A80,按【OffReset】键复位后红色报警等已灭，但显示窗口仍有A80报警显示，变频器需再次从新上电。

五、参数复制到LCP面板。

修改参数0-50参数，当0-50，设为【1】所有参数到LCP，从变频器拷贝参数到面板，等待完成。

设为[2]则把面板中参数拷贝到变频器，从LCP传所有参数。

完成后参数自动改为【0】。

六、使用同步电机的设定步骤按下表设定：1、首先，设定1-00,1-01,1-10，及1-24,1-25,1-26（按电机铭牌）2、电机自学习AMA，设定1-29，为【1】，按OK键，按【Handon】键，等待，经过一段时间，会显示“按【OK】键完成AMA”，按下【OK】键完成。

3、输入电机反电动势1-40；输入电缆长度1-424、输入其它参数；5、试运行。

MAKING MODERN LIVING POSSIBLEFC111快速设定指南VLT®HVAC Basic Drive FC111一、FC111接线图每台水泵运行仅由变频器的一个输出控制每台水泵运行由变频器的两个输出控制：工频、变频运行● 固定模式：至多5台泵● 无需使用专门PLC 控制器● 循环模式：至多4台泵● 固定模式：无● 2个继电器及2个可编程数字输出可用● 循环模式：至多3台泵● 2个继电器、2个可编程数字输出、2个模拟量输出可用一泵一继模式一泵两继模式二、LCP操作面板使用说明文本显示屏菜单键返回键上键运行指示灯确认键警告指示灯报警指示灯下键手动运行停止/复位自动运行Menu可以通过查看Status、Quick Menu和Main Menu上方的三角形进行判断Hand On变频器手动运行，允许通过本地控制面板（LCP）控制变频器Off Reset 用于停止电动机，如果在报警模式下，报警将被复位Auto On变频器自动运行，可以通过控制端子或串行通讯来控制变频器如何设置参数：1、首次上电时，系统会要求用户选择首选语言，一旦选定后，在此后上电过程中将不再显示①开环应用向导②闭环设置向导③电动机设置④已完成的更改 （与出厂设置相比较）菜单键，通过连续点击，可以在“状态菜单（Status）”、“快捷菜单（Quick Menu）”和“主菜单（Mai 注意：端子27默认是惯性停车，只有当其接有24V输入时，方可允许手动运行，因此请确保将端子122、点击Menu按键，可以在快捷菜单（Quick Menu）和主菜单（Main Menu）之间进行切换3、快捷菜单状态下，提供了大多数应用所需的设置：与27连接Menu）”之间进行切换状态（Status）快捷菜单（Quick Menu)4、主菜单（Main Menu）中，可以对所有参数进行编程设置：0-**运行和显示13-**智能逻辑1-**负载和电动机14-**特殊功能2-**制动15-**变频器信息3-**参考值/加减速16-**数据读数4-**极限/警告18-**数据读数25-**数字输入/输出20-**FC闭环6-**模拟输入/输出22-**应用功能8-**通讯和选件24-**应用功能225-**多泵控制器5、参数调整一般可分为两类：一是在现有菜单中选择，二是数值直接修改，分别说明如下：6、使用开环应用向导（FC101 Wizard），当所有参数设置完成后，控制面板提示如下：“Wizard Completed Press OK to accept”，按[OK]键完成设置向导如何恢复出厂设置：1、在主菜单（Main Menu）中选择参数14-22 Operation Mode2、按操作面板上的[OK]键，进入参数调整状态3、选择[1]初始化，然后按[OK]键确定4、切断主电源，等待显示屏关闭5、重新连接主电源-此时变频器已复位6、请注意：参数组8-**、15-**中的部分参数不会因以上操作而改变I.现有参数菜单中选择II.直接修改参数数值三、FC111参数设定表_开环控制FC111开环应用设置向导参数代码范围默认设置推荐设置最终设置功能0-03Regional Settings 区域设置[0] 国际[1] 美国区域设定：国际或美国1-20Motor Power 电动机功率0.12-110kW / 0.16-150Hp 同规格有关根据电动机铭牌数据输入电动机功率1-22Motor Voltage 电动机电压50.0 - 1000.0V 同规格有关根据电动机铭牌数据输入电动机电压1-23Motor Frequency 电动机频率20.0 - 400.0Hz 同规格有关根据电动机铭牌数据输入电动机频率1-24Motor Current 电动机电流0.01-10000.0A 同规格有关根据电动机铭牌数据输入电动机电流1-25Motor Normal Speed电动机额定转速100.0 - 9999.0RPM 同规格有关根据电动机铭牌数据输入电动机额定转速4-12Motor Speed Low Limit [Hz]电动机最低转速0.0 - Hz 0 Hz 输入速度下限4-14Motor Speed High Limit [Hz]电动机最高转速0.0 - Hz 65 Hz 输入速度上限3-41Ramp 1 Ramp Up Time 加速时间0.05 - 3600.0s 3从0达到额定电动机频率（参数1-23）的加速时间3-42 Ramp 1 Ramp Down Time 减速时间0.05 - 3600.0s 3从额定电动机频率（参数1-23）下降到0的减速时间1-73Flying Start 飞车启动[0]禁用[1]启用0如果希望变频器能够捕获空转电动机，请选择“启用”6-19Terminal 53 mod端子53模式[0]电流[1]电压1选择端子53是用于电流还是用于电压输入6-10Terminal 53 Low Voltage 端子53低电压0-10V 0.07V 输入与低参考值对应的电压6-11Terminal 53 High Voltage 端子53高电压0-10V 10V 输入与高参考值对应的电压6-12Terminal 53 Low Current 端子53低电流0-20mA 4输入与低参考值对应的电流6-13Terminal 53 High Current 端子53高电流0-20mA 20输入与高参考值对应的电流3-02Minimum Reference 最小参考值-4999-49990最小参考值是通过汇总所有参考值获得的最小值3-03Maximum Reference最大参考值-4999-499950最大参考值是通过汇总所有参考值获得的最小值5-40 Function Relay [0] Function 继电器1功能请参阅5-40 Function Relay 无功能选择用于控制输出继电器1的功能5-40 Function Relay [1] Function 继电器2功能请参阅5-40 Function Relay无功能选择用于控制输出继电器2的功能1-29Automatic Motor Adation电动机自适配关通过执行AMA来优化电动机性能说明：1、使用开关量输入信号时，请根据开关量输入的类型：源（PNP）、接收（NPN），相应设置参数5-00（端子18、19、27）、参数5-01（端子29）3、完成参数设置后，在表格的最终设置一栏中进行记录、存档以便于将来的维护2、如需使用自动能量优化（AEO），务必在开启该功能之前执行电机优化功能（AMA）参数名称FC111闭环应用设置向导参数代码范围默认设置推荐设置最终设置功能0-03 Regional Settings 区域设置[0] 国际[1] 美国区域设定：国际或美国1-20 Motor Power 电动机功率0.12-110kW / 0.16-150Hp 同规格有关根据电动机铭牌数据输入电动机功率1-22 Motor Voltage 电动机电压50.0 - 1000.0V 同规格有关根据电动机铭牌数据输入电动机电压1-23 Motor Frequency 电动机频率20.0 - 400.0Hz 同规格有关根据电动机铭牌数据输入电动机频率1-24 Motor Current电动机电流0.01-10000.0A 同规格有关根据电动机铭牌数据输入电动机电流1-25 Motor Normal Speed电动机额定转速100.0 - 9999.0RPM 同规格有关根据电动机铭牌数据输入电动机额定转速4-12 Motor Speed Low Limit [Hz]电动机最低转速0.0 - Hz 0 Hz 输入速度下限4-14 Motor Speed High Limit [Hz]电动机最高转速0.0 - Hz65 Hz 输入速度上限3-41 Ramp 1 Ramp Up Time 加速时间0.05 - 3600.0s 3从0达到额定电动机频率（参数1-23）的加速时间3-42 Ramp 1 Ramp Down Time 减速时间0.05 - 3600.0s 3从额定电动机频率（参数1-23）下降到0的减速时间1-73 Flying Start 飞车启动[0]禁用[1]启用0如果希望变频器能够捕获空转电动机，请选择“启用”风机系统可启用本功能，水泵系统一般禁用3-02 Minimum Reference 最小参考值-4999-49990最小参考值是通过汇总所有参考值获得的最小值3-03 Maximum Reference 最大参考值-4999-499950最大参考值是通过汇总所有参考值获得的最小值3-10 Preset Reference 设定值-100-100%0输入给定值6-29 Terminal 54 mode端子54模式[0]电流[1]电压1选择端子54是用于电流还是用于电压输入6-20 Terminal 54 Low Voltage 端子54低电压0-10V 0.07V 输入与低参考值对应的电压6-21 Terminal 54 High Voltage 端子54高电压0-10V 10V 输入与高参考值对应的电压6-22 Terminal 54 Low Current 端子54低电流0-20mA 4输入与低参考值对应的电流6-23 Terminal 54 High Current端子54高电流0-20mA20输入与高参考值对应的电流6-24 Terminal 54 Low Ref./Feedb.Value 端子54低参考/反馈值-4999-49990输入与在参数6-20/6-22中设置的电压或电流值对应的反馈6-25 Terminal 54 High Ref./Feedb.Value 端子54高参考/反馈值-4999-499950输入与在参数6-21/6-23中设置的电压或电流值对应的反馈6-26 Terminal 54 Filter Time Constant 端子54过滤器时间常数0-10s0.01输入滤波器时间常数20-81 PI Normal/Inverse control PI正常/反向控制[0]正常[1]反向0如果选择正常[0]，则会对过程控制进行设置，让它在过程误差为正时增加输出速度。
