天正建筑CAD授课内容

  • 格式：docx
  • 大小：20.19 KB
  • 文档页数：10

天正建筑CAD
天正公司从1994年开始就在AutoCAD图形平台开发了一系列建筑、暖通、电气等专业软件，这些软件特别是建筑软件取得了极大的成功。

近十年来，天正建筑软件版本不断推陈出新，受到中国建筑设计师的厚爱。

在中国大陆的建筑设计领域，天正建筑软件的影响力可以说无所不在。

天正建筑软件早已成为全国建筑设计CAD事实上的行业标准。

使用天正建筑软件绘图与AutoCAD软件绘图过程中，与CAD软件绘图相比较，天正建筑软件的主要优点有哪些？结合该门课程所学知识内容，进行相关知识点阐述。

答：（1）、在AutoCAD的基础上增加了用于绘制建筑构件的专用工具，可以直接绘制墙线、柱子及门窗等。

（2）、预设了许多智能特征，例如插入的门窗碰到墙，墙即自动开洞并嵌入门窗。

（3）、预设了图纸的绘图比例，以及符合国家规范的制图标准。

（4）、提供了部分对象作为几何形体，如平板、路径曲面和矩形等，可由用户自定义其用途。

（5）、可以方便地书写和修改中西文混排文字，以及输入和变换文字的上下标、特殊字等。

（6）、虽然天正建筑基本使用二维绘图模式，但是图形中含有三维信息，从而可以使用户在绘制图形过程中或绘制完毕后轻松观察图
形的三维效果。

（7）、提供了专门针对建筑行业的自定义尺寸标注对象，增强的立体剖面绘图功能，工程量查询和各种面积计算功能，虚拟漫游和建筑动画功能等。

第一章：天正建筑安装及轴网工具
（详细讲解轴网的建立，熟悉天正建筑的操作过程）
1.1 天正建筑软件简介
1、二次开发的一个插件或工具箱；
2、参数化的设计功能；
3、先进的标注系统；
1.2 天正建筑软件安装方法
1.3 直线轴网一
轴网是由建筑轴线组成的网，是人为地在建筑图纸中为了标示构件的详细尺寸，按照一般的习惯标准虚设的，习惯上标注在对称界面或截面构件的中心线上。

轴网分直线轴网、斜交轴网和弧线轴网。

轴网由定位轴线(建筑结构中的墙或柱的中心线)、标注尺寸(用来标注建筑物定位轴线之间的距离大小)和轴号组成。

轴网是建筑制图的主体框架，建筑物的主要支承构件按照轴网定位排列，达到井然有序。

HZZW 开间及进深把画的图定为上北下南，左西右东，那么：
上开间就是房屋北边开间，从左向右绘制，在轴网上方标注轴网，上对齐
下开间就是房屋南边开间，从左向右绘制，在轴网下方标注轴网，下对齐
左进深就是房屋西边进深，从下到上绘制，在轴网左侧标注轴网，左对齐
右进深就是房屋东边进深，从下到上绘制，在轴网右侧标注轴网，右对齐因为房屋标注的上下开间(或左右进深)通常都是不一致的。

1.4 直线轴网二
1.5 圆弧轴网默认起始角0，内弧半径3300
1.6 轴网加强练习
下开3300 1600 2200 2600 2200 1600 3300
右进1490 1500 2700 2000 1600
1.7 两点轴标
轴号用阿拉伯数字或英文字母外加圆圈表示。

轴号在图面上，从左到右用阿拉伯数字表示;从下到上用英文字母表示，由于I、O、Z这三个字母容易与数字混淆，字母中不得出现I、O、Z三个字母。

轴号直径一般为8mm，详图中为10mm。

1.8 编辑轴标
1.9 添补轴标
1.10 轴线裁剪
1.11 轴改线型
1.12 共用轴号
第二章：墙体的建立及其类别
2.1 简单墙体的建立 3DO三维动态查看器
2.2 墙体的优先等级2.3 矩形墙体
2.4 等分加墙
2.5 单线变墙命令2.6 倒墙角
2.7 修墙角
2.8 编辑墙体
2.9 玻璃幕墙
2.10 虚墙的作用2.11 基线对齐
2.12 边线对齐
2.13 净距偏移
2.14 墙保温层
2.15 墙体造型
2.16 墙体工具
2.17 墙体立面
2.18 识别内外
2.19 墙生轴网
第三章：柱子
3.1 标准柱(一) 3.2 标准柱(二) 3.3 柱齐墙边
3.4 角柱、构造柱
3.5 异形柱
第四章：门窗的创建
4.1 普通门的创建 shift
4.2 门样式
4.3 普通窗
4.4 窗的样式
4.5 其它门窗种类
4.6 外飘窗
4.7 矩形洞及异形洞
4.8 按直墙顺序插入门窗
4.9 等分插入门窗
4.10 跺宽定距插入
4.11 上层窗和高窗
4.12 组合门窗
4.13 带形窗
4.14 转角窗
4.15 门窗编号及检查
4.16 新建工程及门窗总表
4.17 门窗套
4.18 门口线门两侧地面高度不一样4.19 加装饰套1
4.20 加装饰套2
4.21 窗楼展开及映射
4.22 门窗原型及入库
第五章：楼梯及阳台
5.1 直线梯段1
5.2 直线梯段2
5.3 扶手及栏杆
5.4 圆弧梯段
5.5 任意梯段
5.6 双跑楼梯
5.7 连接扶手
5.8 多跑楼梯1
5.9 多跑楼梯2
5.10 电梯的绘制
5.11 自动扶梯
5.12 凹阳台、矩形阳台、阴角阳台5.13 阳台绘制二
5.14 台阶
5.15 台阶二
5.16 坡道
5.17 散水
第六章：房间屋顶
6.1 搜索房间
6.2 查询阳台
6.3 房间轮廓
6.4 套内面积
6.5 面积累加
6.6 加踢脚线
6.7 奇数、偶数分格6.8 布置洁具
6.9 布置隔板
6.10 布置隔断
6.11 搜屋顶线
6.12 人字坡顶
6.13 墙齐屋顶
6.14 墙齐屋顶2
6.15 任意坡顶
6.16 攒顶尖
6.17 老虎窗
6.18 加雨水管
第七章：天正建筑立面7.1 楼层表的建立
7.2 建筑立面
7.3 建筑立面注意事项
7.5 构件立面
7.6 立面门窗及门窗参数
7.7 立面阳台
7.8 立面窗套
7.9 立面屋顶
7.10 雨水管线、图形裁剪7.11 柱立面线
第八章：天正建筑剖面
8.1 剖切线的绘制
8.2 建筑剖面
8.3 绘制透视图
8.4 构件剖面
8.5 剖面墙及楼板
8.6 加剖断梁
8.7 剖面门窗
8.8 门窗过梁
8.9 参数楼梯
8.10 参数栏杆
8.11 楼梯栏杆、栏板
8.12 剖面填充
第九章：图库图案及三维建模9.1 图框设计及在位编辑
9.2 平面铺砖图
9.3 图案管理
9.4 通用图库及矩形屏蔽9.5 精确屏蔽
9.6 图案加洞
9.7 图案减洞及完善布置图9.8 多视图库
9.9 移位命令
9.10 天花布置图
9.11 平板工具
9.12 竖板工具
9.13 路径曲面
9.14 变截面体
9.15 等高建模
9.16 三维网架
第十章：文字样式及表格10.1 文字样式
10.2 单行文字
10.3 多行文字、曲线文字10.4 文字转换及修改
10.5 新建表格
10.6 编辑表格
10.7 单元格编辑
10.8 表格转出及读入
第十一章：尺寸标注
11.1 门窗标注、墙厚标注跨越标注11.2 两点标注、内门标注
11.3 外包尺寸、逐点标注
11.4 半径直径角度标注
11.5 尺寸编辑
11.6 尺寸编辑二
11.7 尺寸编辑三
11.8 坐标及指北针
11.9 标高标注及检查
11.10 各项引出符号
11.11 断面剖切
第十二课：天正打印及输出
12.1 图纸目录
12.2 天正打印方法
12.3 天正转入3d方法。

合集下载

《建筑CAD及天正建筑》教学大纲

《建筑CAD及天正建筑》教学大纲

建皇建筑职业培训课程教学大纲课程名称建筑CAD与天正建筑专业工程造价学时数（总学时24 ）编写者编写日期建皇建筑职业培训第一部分、大纲说明一、课程性质与任务《建筑CAD与天正建筑》课程是工业与民用建筑专业的专业基础课，通过本课程的学习，应让学生掌握CAD及天正建筑软件的基本命令及操作方法，绘制工程图形的常用的操作技巧，并掌握利用CAD及天正建筑在工程设计中进行辅助性设计的方法。

并且能够完成建筑施工图的图案设计。

同时了解三维建筑形体的生成。

二、课程教学目的及要求1、理论知识要求根据本课程的性质和任务以及城镇规划、工业与民用建筑专业的要求，应熟练掌握CAD及天正建筑的基本命令及操作技巧，建筑施工图的绘图过程，尺寸标注及三维形体的生成过程。

2、技能方面的要求由于本课程的性质，技能方面的要求主要是通过上机操作应掌握从绘图前的准备工作开始绘制图、编辑图、观测图以及图形输出的全过程。

并且能够正确使用CAD及天正建筑的基本命令及操作技巧。

三、课程教学内容1、AuToCAD的基本知识2、绘图初步3、绘制建筑图的有效方法4、尺寸标注5、天正建筑概述6、建筑平面图的绘制7、建筑立面图的绘制8、建筑剖面图的绘制第二部分、课程教学总体安排一、学时分配建议表学时分配建议表第三部分、课程教学内容及基本要求一、AuToCAD的基本知识1、教学目的要求理解对软硬件环境的要求；了解AuToCAD历史发展以及当前的广泛应用；要求深刻理解AuToCAD的界面认识以及一些基本概念。

2、教学重点与难点（1）教学重点AuToCAD的界面认识以及一些基本概念。

（2）教学难点AuToCAD的界面认识。

二、绘图初步1、教学目的要求理解AuToCAD的命令形成；了解建立绘图环境的方法；深刻理解AuToCAD的基本绘图命令及编辑命令的操作方法。

2、教学重点与难点（1）教学重点AuToCAD的基本绘图命令及编辑命令。

（2）教学难点建立绘图环境的方法。

《CAD天正绘制建筑》课件

《CAD天正绘制建筑》课件


CAD天正软件介绍
CAD天正软件的作用
探索CAD天正软件在建筑设计中的具体作用和优势。
CAD天正软件的应用领域
了解CAD天正软件在不同建筑领域中的应用范围。
天正软件的特点
介绍CAD天正软件的特点和功能，为什么它是建筑设计师的首选工具。
常用绘图指令
1
常用指令介绍
学习CAD天正绘图中的常用指令，如线段、圆弧、多边形等。
CAD天正建筑设计实例
1
实例介绍
分享CAD天正绘制建筑的实际项目案例，展示其应用价值。
2
实际案例分析
对实例进行详细分析和讨论，探讨设计思路和技巧。
常见问题解决方法
1 问题分类
将常见问题分类，了解CAD天正软件在使用中可能遇到的各种问题。
2 常见问题解决方法介绍
分享解决常见问题的方法和技巧，帮助学员克服困难。
2
细节处理技巧
掌握绘图过程中的技巧和方法，使绘图更准确、精细。
3
实例演练
通过实例练习，加深对常用绘图指令的理解和应用。
常用三维建模指令
常用三维建模指令介绍
学习使用CAD天正软件进行三维 建模的常用指令。
细节处理技巧
掌握三维建模过程中处理细节的 技巧和方法。
实例演练
通过实际案例的演练，加深对三 维建模指令的掌握和应用。
《CAD天正绘制建筑》 PPT课件
# CAD天正绘制建筑 PPT课件
学习CAD天正绘制建筑的重要性和课程目标。为什么天正软件在建筑行业中 如此重要。
导言
1 为什么要学习CAD天正绘制建筑
探索CAD绘制建筑的重要性，为什么它被广泛应用于建筑设计行业。
2 课程目标
了解本课程的学习目标，学习如何使用CAD天正软件进行建筑绘图。

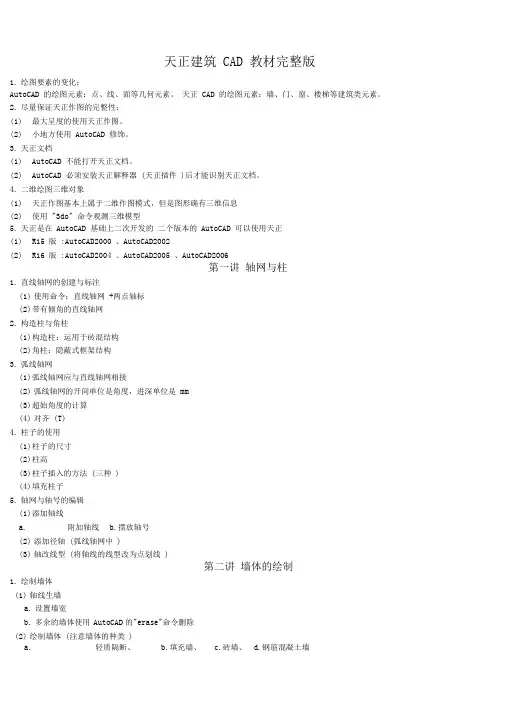

天正建筑CAD教材完整版
