天正土方工程量计算软件 学习教程

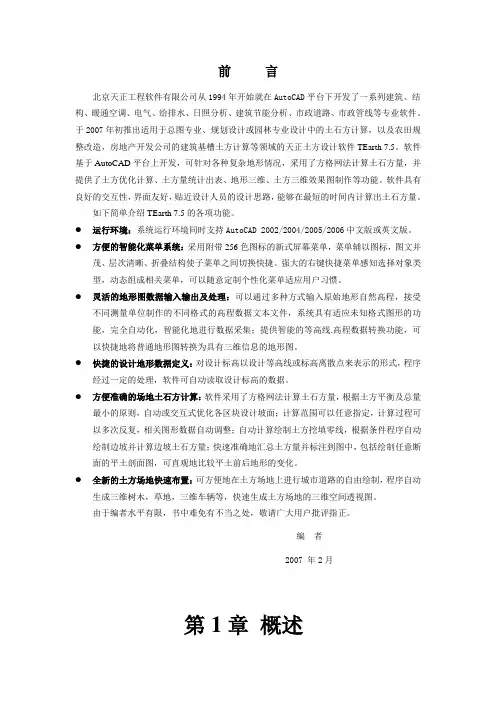

前言北京天正工程软件有限公司从1994年开始就在AutoCAD平台下开发了一系列建筑、结构、暖通空调、电气、给排水、日照分析、建筑节能分析、市政道路、市政管线等专业软件。

于2007年初推出适用于总图专业、规划设计或园林专业设计中的土石方计算，以及农田规整改造，房地产开发公司的建筑基槽土方计算等领域的天正土方设计软件TEarth 7.5。

软件基于AutoCAD平台上开发，可针对各种复杂地形情况，采用了方格网法计算土石方量，并提供了土方优化计算、土方量统计出表、地形三维、土方三维效果图制作等功能。

软件具有良好的交互性，界面友好，贴近设计人员的设计思路，能够在最短的时间内计算出土石方量。

如下简单介绍TEarth 7.5的各项功能。

●运行环境：系统运行环境同时支持AutoCAD 2002/2004/2005/2006中文版或英文版。

●方便的智能化菜单系统：采用附带256色图标的新式屏幕菜单，菜单辅以图标，图文并茂、层次清晰、折叠结构使子菜单之间切换快捷。

强大的右键快捷菜单感知选择对象类型，动态组成相关菜单，可以随意定制个性化菜单适应用户习惯。

●灵活的地形图数据输入输出及处理：可以通过多种方式输入原始地形自然高程，接受不同测量单位制作的不同格式的高程数据文本文件，系统具有适应未知格式图形的功能，完全自动化，智能化地进行数据采集；提供智能的等高线.高程数据转换功能，可以快捷地将普通地形图转换为具有三维信息的地形图。

●快捷的设计地形数据定义：对设计标高以设计等高线或标高离散点来表示的形式，程序经过一定的处理，软件可自动读取设计标高的数据。

●方便准确的场地土石方计算：软件采用了方格网法计算土石方量，根据土方平衡及总量最小的原则，自动或交互式优化各区块设计坡面；计算范围可以任意指定，计算过程可以多次反复，相关图形数据自动调整；自动计算绘制土方挖填零线，根据条件程序自动绘制边坡并计算边坡土石方量；快速准确地汇总土方量并标注到图中，包括绘制任意断面的平土剖面图，可直观地比较平土前后地形的变化。

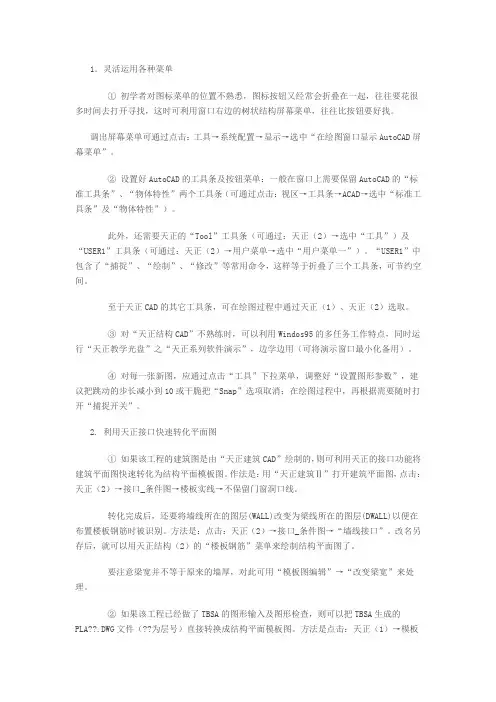

1．灵活运用各种菜单① 初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。

调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。

② 设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。

此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。

“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。

至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。

③ 对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。

④ 对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。

2. 利用天正接口快速转化平面图① 如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。

作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。

转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。

方法是：点击：天正（2）→接口_条件图→“墙线接口”。

改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。

要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。

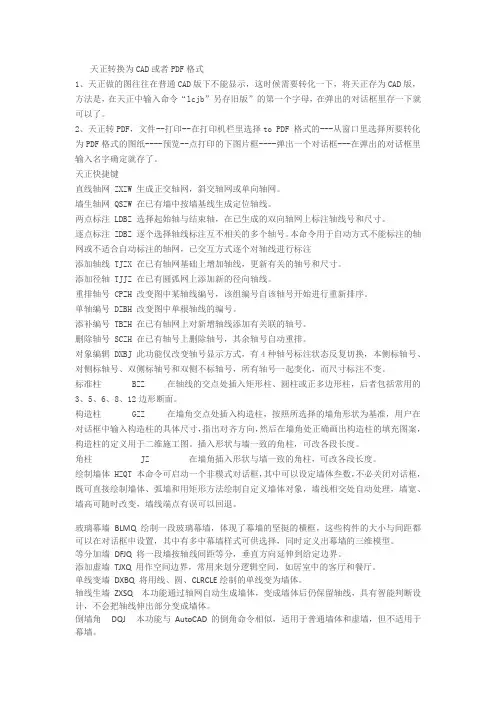

天正转换为CAD或者PDF格式1、天正做的图往往在普通CAD版下不能显示，这时候需要转化一下，将天正存为CAD版，方法是，在天正中输入命令“lcjb”另存旧版”的第一个字母，在弹出的对话框里存一下就可以了。

2、天正转PDF，文件--打印--在打印机栏里选择to PDF 格式的---从窗口里选择所要转化为PDF格式的图纸----预览--点打印的下图片框----弹出一个对话框---在弹出的对话框里输入名字确定就存了。

天正快捷键直线轴网 ZXZW 生成正交轴网，斜交轴网或单向轴网。

墙生轴网 QSZW 在已有墙中按墙基线生成定位轴线。

两点标注 LDBZ 选择起始轴与结束轴，在已生成的双向轴网上标注轴线号和尺寸。

逐点标注 ZDBZ 逐个选择轴线标注互不相关的多个轴号。

本命令用于自动方式不能标注的轴网或不适合自动标注的轴网，已交互方式逐个对轴线进行标注添加轴线 TJZX 在已有轴网基础上增加轴线，更新有关的轴号和尺寸。

添加径轴 TJJZ 在已有圆弧网上添加新的径向轴线。

重排轴号 CPZH 改变图中某轴线编号，该组编号自该轴号开始进行重新排序。

单轴编号 DZBH 改变图中单根轴线的编号。

添补编号 TBZH 在已有轴网上对新增轴线添加有关联的轴号。

删除轴号 SCZH 在已有轴号上删除轴号，其余轴号自动重排。

对象编辑 DXBJ 此功能仅改变轴号显示方式，有4种轴号标注状态反复切换，本侧标轴号、对侧标轴号、双侧标轴号和双侧不标轴号，所有轴号一起变化，而尺寸标注不变。

标准柱 BZZ 在轴线的交点处插入矩形柱、圆柱或正多边形柱，后者包括常用的3、5、6、8、12边形断面。

构造柱 GZZ 在墙角交点处插入构造柱，按照所选择的墙角形状为基准，用户在对话框中输入构造柱的具体尺寸，指出对齐方向，然后在墙角处正确画出构造柱的填充图案，构造柱的定义用于二维施工图。

插入形状与墙一致的角柱，可改各段长度。

角柱 JZ 在墙角插入形状与墙一致的角柱，可改各段长度。

天正cad操作指南1. 轴网及其标注轴线是把AutoCAD的线、弧或圆放到特定图层来表示的，因此除了用天正的命令来创建外，也可以用AutoCAD的绘图功能来创建。

另外TArch8.0的轴网输入采用了电子表格的形式，支持鼠标右键的操作，可以一次性绘制非正交的直线轴网。

TArch8.0使用两点轴标的方式来标注所有轴网(直线、弧形、圆形)，通过起始轴线和终止轴线确定一组平行或散射的轴线作为一个整体进行标注，可按需要进行双侧或单侧标注，可以用【局部隐藏】命令把不用标注的轴线隐藏掉。

双侧标注时形成的两侧轴号是一个对象，因此后续的轴号关联修改可以自动化。

轴号的外偏功能不再设立专门命令，而是利用夹点功能，提供有轴号偏移、改单侧\轴引线长度、轴号横\纵移动三个夹点功能。

另外设计师可以直接双击需要修改的轴号激活在位编辑框修改轴号文字，此时在编辑框外点取鼠标右键还能调用一些轴号相关的编辑命令。

对于轴网的标注还涉及到一个组合轴网的问题，即直线轴网和圆弧轴网连接所产生的共用轴线问题。

组合轴网不能一次性完成标注，应分别对直线轴网和圆弧轴网进行标注。

标注第2个轴网时，它的起始轴线就是第1个轴网的终止轴线，注意使用对话框中的“共用轴号”，这样不仅解决了共用轴号的问题，而且第1个轴网的轴号重排时，第2个轴网的轴号也自动重排。

（注意：在绘制这种组合轴网时，点取绘制轴线面板上的“共用轴线”按钮，回到图上选择共用的边界轴线，此时程序默认此径向轴线不再重复绘出，且根据相接的直线轴网自动确定圆弧轴网的进深。

）TArch8.0新增加的【轴网合并】功能，可将多组矩形轴网合并为一个轴网，同时将重合的轴线清理。

合并时，选择矩形轴网的边界线，轴线会自动延伸到该边界。

2. 墙与柱墙与柱是平面图中的主体构件，要注意到下列几个方面：（1）.柱子和墙体的加粗和填充是点中图中任意一柱子或墙体，鼠标右键菜单中打开加粗或填充的按钮。

Autocad2004以上平台在屏幕最下面状态栏设有两个快捷按钮。

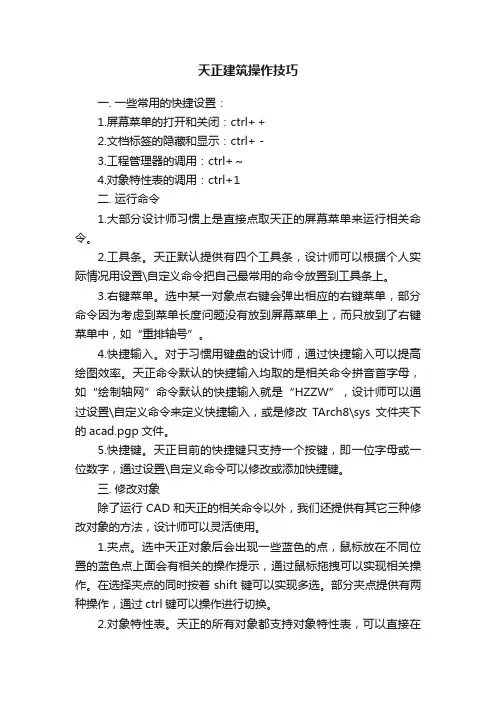

天正建筑操作技巧一. 一些常用的快捷设置：1.屏幕菜单的打开和关闭：ctrl+＋2.文档标签的隐藏和显示：ctrl+－3.工程管理器的调用：ctrl+～4.对象特性表的调用：ctrl+1二. 运行命令1.大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。

2.工具条。

天正默认提供有四个工具条，设计师可以根据个人实际情况用设置\自定义命令把自己最常用的命令放置到工具条上。

3.右键菜单。

选中某一对象点右键会弹出相应的右键菜单，部分命令因为考虑到菜单长度问题没有放到屏幕菜单上，而只放到了右键菜单中，如“重排轴号”。

4.快捷输入。

对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。

天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZZW”，设计师可以通过设置\自定义命令来定义快捷输入，或是修改TArch8\sys文件夹下的acad.pgp文件。

5.快捷键。

天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置\自定义命令可以修改或添加快捷键。

三. 修改对象除了运行CAD和天正的相关命令以外，我们还提供有其它三种修改对象的方法，设计师可以灵活使用。

1.夹点。

选中天正对象后会出现一些蓝色的点，鼠标放在不同位置的蓝色点上面会有相关的操作提示，通过鼠标拖拽可以实现相关操作。

在选择夹点的同时按着shift键可以实现多选。

部分夹点提供有两种操作，通过ctrl键可以操作进行切换。

2.对象特性表。

天正的所有对象都支持对象特性表，可以直接在表中修改其对象的相关属性，另外结合天正的“对象选择”命令可以实现批量性修改，如将某几个房间名称统一改成办公室等，大大提高工作效率。

3.双击修改。

天正大部分对象，如墙、门窗等，双击可以直接调出编辑对象框（有个别对象双击是调出对象特性表），在对话框中修改选中对象属性。

文字比较特殊，在R16以上平台，双击文字（不管是单独的文字对象还是尺寸或符号标注里的文字）是进行在位编辑操作。

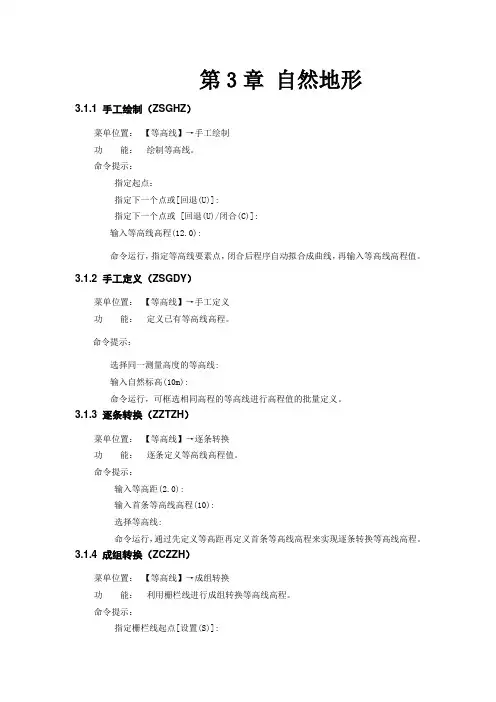

第3章自然地形3.1.1 手工绘制（ZSGHZ）菜单位置：【等高线】→手工绘制功能：绘制等高线。

命令提示：指定起点：指定下一个点或[回退(U)]:指定下一个点或 [回退(U)/闭合(C)]:输入等高线高程(12.0):命令运行，指定等高线要素点，闭合后程序自动拟合成曲线，再输入等高线高程值。

3.1.2 手工定义（ZSGDY）菜单位置：【等高线】→手工定义功能：定义已有等高线高程。

命令提示：选择同一测量高度的等高线:输入自然标高(10m):命令运行，可框选相同高程的等高线进行高程值的批量定义。

3.1.3 逐条转换（ZZTZH）菜单位置：【等高线】→逐条转换功能：逐条定义等高线高程值。

命令提示：输入等高距(2.0):输入首条等高线高程(10):选择等高线:命令运行，通过先定义等高距再定义首条等高线高程来实现逐条转换等高线高程。

3.1.4 成组转换（ZCZZH）菜单位置：【等高线】→成组转换功能：利用栅栏线进行成组转换等高线高程。

命令提示：指定栅栏线起点[设置(S)]:指定起点或敲击键盘“S”出现如图3-1-4等高线高程设置对话框：图3-1-4 等高线（等高线高程设置）参数设置：先设置登高距离，首条等高线高程。

指定下一个点或[回退(U)]:指定下一个点或 [回退(U)/闭合(C)]:命令运行，绘制一条经过一组等高线的栅栏线实现等高线高程成组转换。

3.1.5 快速转换（ZKSZH）菜单位置：【等高线】→快速转换功能：快速转换等高线高程。

命令提示：选择样线:选择在 "DX-DGX" 层上的直线,多段线,二维多段线,圆弧,圆选择对象:命令运行，先选择样线，再选择该图层上的其它线段将指定的线转换成与样线一样的等高线。

3.1.6 转等高线（ZZDGX）菜单位置：【等高线】→转等高线功能：将已有的离散点生成等高线。

命令提示：正在构建设计三角网...输入等高距(2.0):命令运行，程序根据图中离散点构建设计三角网，指定等高距，图中将生成等高线。

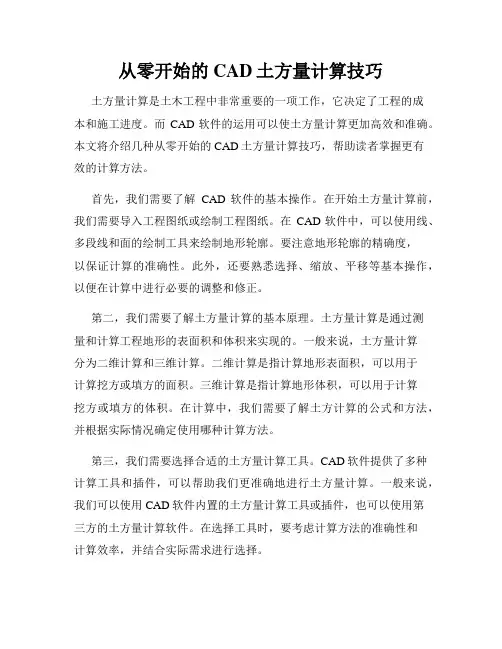

从零开始的CAD土方量计算技巧土方量计算是土木工程中非常重要的一项工作，它决定了工程的成本和施工进度。

而CAD软件的运用可以使土方量计算更加高效和准确。

本文将介绍几种从零开始的CAD土方量计算技巧，帮助读者掌握更有效的计算方法。

首先，我们需要了解CAD软件的基本操作。

在开始土方量计算前，我们需要导入工程图纸或绘制工程图纸。

在CAD软件中，可以使用线、多段线和面的绘制工具来绘制地形轮廓。

要注意地形轮廓的精确度，以保证计算的准确性。

此外，还要熟悉选择、缩放、平移等基本操作，以便在计算中进行必要的调整和修正。

第二，我们需要了解土方量计算的基本原理。

土方量计算是通过测量和计算工程地形的表面积和体积来实现的。

一般来说，土方量计算分为二维计算和三维计算。

二维计算是指计算地形表面积，可以用于计算挖方或填方的面积。

三维计算是指计算地形体积，可以用于计算挖方或填方的体积。

在计算中，我们需要了解土方计算的公式和方法，并根据实际情况确定使用哪种计算方法。

第三，我们需要选择合适的土方量计算工具。

CAD软件提供了多种计算工具和插件，可以帮助我们更准确地进行土方量计算。

一般来说，我们可以使用CAD软件内置的土方量计算工具或插件，也可以使用第三方的土方量计算软件。

在选择工具时，要考虑计算方法的准确性和计算效率，并结合实际需求进行选择。

第四，我们需要设置计算参数和计算单位。

在进行土方量计算前，我们需要确定计算参数，如土方量计算的起始点、计算区域和计算精度等。

同时，还需要设置计算单位，如长度单位和体积单位等。

这些参数的设置将直接影响土方计算的准确性和计算结果的正确性。

最后，我们需要进行土方量计算并生成计算报告。

通过CAD软件中的计算工具或插件，我们可以简化土方量计算的步骤，并生成计算结果。

在生成计算结果时，我们需要按照规定的格式和要求编制土方量计算报告，包括计算过程和计算结果等。

计算报告不仅可以记录计算过程，还可以作为工程管理和资料归档的重要依据。

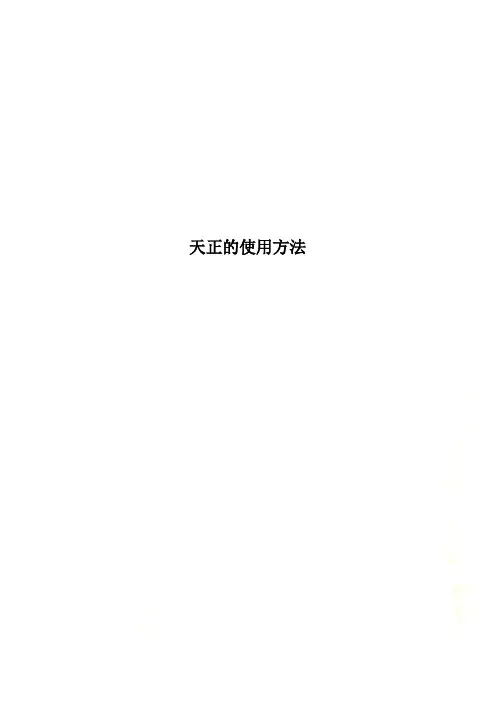

天正的使用方法天正使用方法1、天正高版本的图形转向3.0用户传图A、执行【图形导出】命令，导出为T3格式的其他专业图形。

B、在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的2、图形就可以在其它机器上显示和打印，但文件大小会增加。

如何避免天正插件误把天正对象升级为高版本？可用保存低版本图形的命令，此时于命令行键入T91_TSA VEAS存图即可选择你要保存的天正对象版本。

3、为何图形导出后出现的填充和文字丢失？解决方法：1、把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

1.2、把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

Q2.天正建筑的试用版对用户作了什么限制？天正建筑试用版对软件的功能基本不限制，主要限制是使用累计时间，一般为几百小时，此外试用版还有一个统一的失效日期，从发行日期起计算，约为一年以上，到期必须更换为新版本。

Q3.如何插入工字型等异形柱子？请用闭合pline绘制轮廓，然后使用“标准柱”命令对话框中“选择Pline创建异形柱”图标创建异形柱，这样的柱子也可以通过构件库插入预定义的异形柱。

Q4.在使用填充功能(BHATCH)时所遇到的问题。

1. 在有尺寸标注和其他符号标注的对象周围填充后，如果尺寸和符号标注有拖动和修改后，会出现标注文字周围有填充的情况。

2. 填充图案多的图形打开和修改都非常慢。

解决方法：填充功能的关联属性将对系统的性能有极大的影响，使用这项功能时，建议清除这个设置，否则系统的速度可能将显著的降低，不同平台有不同设置界面，如下图红框所示。

AutoCAD的图案填充对话框(2010以下平台)AutoCAD的图案填充Ribbon界面(2011以上平台)Q5.在ACAD下移动文字，打开对象捕捉时经常崩溃。

原因：AutoCAD2002下捕捉天正的文字和AutoCAD尺寸标注的交点、AutoCAD文字和AutoCAD尺寸标注的交点，都容易导致AutoCAD崩溃，特别是使用ROMAND之类的双线字体以及个别汉字字体，如某种hztxt.sh字体文件时。

自己摸索出来的.各位大神别嫌弃.我是新手.分享一下，用CAD或者是天正算数量方法.方便
示范给大家看看，不看，仔细看就知道了~希望能帮到大家
以下我算喷淋头的过程给大家示范一下；
开始打开喷淋水图纸
看上去是很多，其实不碍事，算的时候可以选按区域的。

我选一个区域做示范
第一步：
什么也不用选，直接输入快捷命令（fi）在按空格（确认键）会弹出如下：
第二部：点击添加选定对象<
第三部:镜头放大选取你要算的喷头选取/点击后，会弹出如下：
把其他相关的不要的删除掉（如下）：
把其他的删除掉，只留下：对象、线型、块名
之后再点：应用（A）
会弹出图纸面，点击鼠标拉动你要选着算的部位区域.松开就看的到了
放大看看我的喷淋头是不是都被选到了.
看命令状态栏，有显示算的数量。

就这么简单
以上方法我试过了很准确. 要是不准确的话，那就是选取要算的
的符号线型有多种，也不碍事.我试过了，把图纸复制到另一个草稿文件或者是新建复制过去，我把图纸都分解了.打散了几遍.预防万一..线条我全部都给了原始线条. 在用这个方法算. 就不会漏掉一个. 货真价实啊，
自动报警也可以算.要看选的符号.对照应的删除有用和没用的而已..我算了下采暖的.就留两个（图层、块名）而已 . 相对应的试一下呗.
以上方法我用CAD2008以上版本都是过了天正和ACD 都可以运用.。

1、让《天正建筑5.0》在AutoCAD中应用自如《天正建筑5.0》软件支持中英文版AutoCAD2000，但英文版运行更稳定。

笔者电脑中安装的是英文版AutoCAD2000，当然下拉式菜单也是英文的，使用不很方便。

安装天正建筑5.0后，试将中文版的ACAD.MNU菜单，载入英文版中使用，这就解决了既快速又方便的问题。

为得心应手的操作AutoCAD的常用作图命令，可在ACAD.MNU菜单中，增加用户菜单项，图1就是笔者增加的《邓氏扩充》菜单的内容，同时还可将尉迟俊岭的“小小工具箱”也增加进去，以便于构件计算和非标准构、配件的作图。

与此同时，在[工具条]中，也可设置具有个性的工具条，图2是笔者将常用的画直线、多段线、圆弧、距离测量、三维面、拉伸面、旋转面、长方体、并集、差集、交集、俯视图、西南等轴测视图、材质、着色、渲染、文字样式、单行文字，以及目标的捕捉和不捕捉等快捷键，编入[邓氏工具条]置于屏幕上端，使用非常方便。

2、频繁使用鼠标右键以加快作图速度鼠标右键是作图的好帮手。

在AotoCAD2000中，鼠标右键常设置为回车和重复执行命令。

安装天正建筑5.0后，鼠标右键成为激发智能化菜单的快捷键，如果要保持AutoCAD的设置，那么在“天正设置”中的[快捷菜单]项下钩选[Ctrl+右键]，这样就两全其美了。

具体的操作是：当执行某命令时，按鼠标右键就是确认操作或回车响应。

当需要重复刚才的操作命令，击右键就可如愿以偿。

当鼠标指着[Tarch5.0]按钮而击右键时，可看到天正建筑5.0的所有子菜单，这时移动鼠标至某子菜单又可智能的显示该项所属的孙菜单。

当鼠标激发某图块后按Ctrl键的同时击鼠标右键，就可弹出[通用编辑]菜单。

当操作鼠标激发某图素，并使某控制夹点变为红色时，击鼠标右键又可调出R2000的通用作图和修改命令。

总之鼠标右键大有作为，应很快熟悉。

3、熟练掌握平面图的绘制方法《天正建筑5.0》是基于三维建筑设计的，要绘制完整的建筑图，必先绘制平面图，只要绘制出平面图，就很容易构造立面图、剖面图和立体图。

土方工程量计算软件H T C A D简易操作手册(总6页)-本页仅作为预览文档封面，使用时请删除本页-【快速入门】（下载地址：）◆操作内容：参考样图：计算所画区域内的土方填挖量。

（具体操作过程可参考视频文件；）◆操作步骤：1、采集离散点标高：采集离散点标高:选择数字文字[选某层<1>/框选<2>/当前图<3>/高级<4>]<1>:1（因为本样图的标高文字放置在同图1-111２一层上，所以我们选择〈1〉：选某层）选择数字文字:（只要选择一个标高文字，程序自动会提取所在层上所有文字）选择对象: 找到 1 个选择对象:（回车）数字文字是否存在标识点[Y/N]<Y>？y（如图1-1，看文字旁边是不是有对应的标示点存在，程序会自动将图 1-2提取到的高程值赋值到对应点位。

）（我们输入“y”确定存在标示点后回车，程序自动提取高程并如右图1-2显示，在这个界面容许进行定位验证和对编号、图号等非高程信息进行移项处理，对数据的正确合理采集有很大的好处，点“确认”程序自动将采集的高程输入DTM模型（数学模型，不可视！）３2、采集等高线标高：采集等高线标高:选择[截取等高线<1>/逐条等高线<2>/采集计曲线<3>/转换等高线<4>/退出<0>]<1>:3（为了更精确地提取地形信息，我们可以考虑自动提取计曲线高程；）选择一条计曲线:选择对象: 找到 1 个图2-1 （只需要选一条计曲线，程序会根据相关特性搜索其他计曲线；）选择对象:（回车）指定计曲线等高差<5>:（根据样图确定计曲线等高差确实为5米，回车确认；）４（回车，程序自动提取计曲线并如右图2-1显示，同样容许进行定位验证和移项处理，点“确认”程序自动将采集的计曲线高程信息输入DTM模型（数学模型，不可视！）3、离散地形等高线：离散地形等高线:离散点布置间距(图面距离)<10>:2（我们需要将计曲线等由线组成的高程信息转换成由面组成的信息，DTM模型才可以正确采纳；布置间距其实就是精度设置，因为我们等会计算土方准备采用10米一方格，这里就设置为2，回车确认；）4、划分场区：划分场区:指定场区边界[绘制<1>/选择<2>/构造<3>]<1>:2（因为我们样图已经设定范围线，选2即可；）选择一封闭多边形:指定挖去区域[绘制<1>/选择<2>/构造<3>/无<4>/退出<0>]<4>:输入场区编号<1>:５（可以输入编号，我们这里就回车确认即可；）5、布置方格网：布置方格网:选择场区：（只需要在场区的范围内点一下就可以，为防止捕捉的干扰，将其关闭；同时，为了和地形更好地结合，我们将样图原有的地形方格网显示；）方格对准点: <对象捕捉开>（这里我们和样图原有的地形方格网保持一致；捕捉原来方格点为对准点）方格倾角[L-与指定线平行]<>: <对象捕捉关>指定方格间距<20>:106、计算自然标高计算自然标高:图6-1选择计算场区:采集自然标高完成.６７ （因为前面我们已经采集了自然高程，这里只需要选择场区，程序就会自动计算方格点对应的自然高程；如图6-1）7、输入设计标高：输入设计标高:选择方格[框选<1>/场区<2>]<1>:2选择计算场区: 指定设计标高[相同<1>/逐点输入<2>/范围采集<3>]<1>:输入设计标高<0>:30（如果有对应的设计高程，我们可以通过这个命令输入；如图7-1）8、计算方格网土方量：计算方格网土方量:选择计算场区:计算土方量完成.（按照公式计算得每个方格的土方，如图8-1） 图7-1图8-19、汇总土方量：汇总土方量:选择场区:选择[土方列汇总<1>/土方行汇总<2>]<1>:确认列距<10>:10 （即确认方格边长）指定插入点:（将场区内方格土方量汇总，并制表放置在指定位置！）注：这里，其实我们已经计算出了在指定设计高程情况下产生的土方填挖量！并且可以用“土方零线”命令绘制出这个场区的土方零线（俗称不填不挖线，可以理解为填方和挖方分界线。

-------------天正建筑8基础教程（三）第五章房间与屋顶一、房间面积的概念建筑各个的区域的面积计算、标注和报批是建筑设计中的一个必要环节，T A r c h8的房间对象用于表示不同的面积类型，房间描述一个由墙体、门窗、柱子围合而成的闭合区域，按房间对象所在的图层识别为不同的含义，包括有：房间面积、套内面积、建筑轮廓面积、洞口面积、公摊面积和其他面积，不同含义的房间使用不同的文字标识。

基本的文字标识是名称和编号，前者描述对象的功能，后者用来唯一区别不同的房间。

例如用于标识房间使用面积时，名称是房间名称“客厅”、“卧室”，编号不显示，但在标识套内面积时，名称是套型名称“1－A”，编号是户号“101”，可以选择显示编号用于房产面积配图。

房间面积是一系列符合房产测量规范和建筑设计规范统计规则的命令，按这些规范的不同计算方法，获得多种面积指标统计表格，分别用于房产部门的面积统计和设计审查报批，此外为创建用于渲染的室内三维模型，房间对象提供了一个三维地面的特性，开启该特性就可以获得三维楼板，一般建筑施工图不需要开启这个特性。

面积指标统计使用【搜索房间】、【套内面积】、【查询面积】、【公摊面积】和【面积统计】命令执行。

[房间面积]在房间内标注室内净面积即使用面积，阳台用外轮廓线按建筑设计规范标注一半面积；[套内面积]按照国家房屋测量规范的规定，标注由多个房间组成的住宅单元住宅，由分户墙以及外墙的中线所围成的面积。

[公摊面积]按照国家房屋测量规范的规定，套内面积以外，作为公共面积由本层各户分摊的面积，或者由全楼各层分摊的面积。

[建筑面积]整个建筑物的外墙皮构成的区域，可以用来表示本层的建筑总面积，可以按要求选择是否包括出墙面的柱子面积，注意此时建筑面积不包括阳台面积在内，在【面积统计】表格中最终获得的建筑总面积包括按《建筑工程面积计算规范》计算的阳台面积。

面积单位为米，标注的精度可以设置，并可提供图案填充。

目录1-1. 设定(OPTIONS) (4)1-2. 建立轴网 (5)1-3. 绘制墙体 (6)1-4. 插柱子 (8)1-5. 齐柱边绘制(1 D) (2 F)外墙 (10)1-6. 插入门窗 (11)1-7. 三维观察 (17)1-8. 内外高差 (17)1-9. 封地面 (18)1-10. 绘制台阶 (19)1-11. 构造楼梯 (21)1-12. 尺寸标注 (25)1-13. 其他标注 (27)2-1. 首层平面基础上修改 (30)2-2. 清理工作 (30)2-3. 层高修改 (30)2-4. 墙体门窗 (30)2-5. 楼梯 (32)2-6. 构造地面 (35)2-7. 餐厅扶手和栏杆 (37)2-8. 三维观察 (38)2-9. 修改标注 (38)3-1. 夹层平面基础上修改 (40)3-2. 清理工作 (40)3-3. 层高修改 (40)3-4. 外墙修改 (40)3-5. 内墙修改 (42)3-6. 楼梯间修改 (44)3-7. 其他门窗修改 (46)3-8. 阳台 (48)3-9. 封楼板 (50)3-10. 修改标注 (50)3-11. 识别内外墙 (51)3-12. 绘制外墙线脚 (51)4-1. 二层平面基础上修改 (53)4-2. 修改楼梯间 (53)4-3. 修改标高标注 (54)5-1. 三-四层平面基础上修改 (54)5-2. 绘制屋顶平台轮廓线 (55)5-3. 清理工作 (57)5-4. 绘制和编辑墙和门窗 (58)5-5. 标注 (62)5-6. 阳台构造屋顶平台 (63)5-7. 识别内外墙 (64)6-1. 五层平面基础上修改 (65)6-2. 用阳台构造雨蓬 (65)6-3. 搜索屋顶轮廓 (65)6-4. 清理工作 (65)6-5. 构造坡屋顶 (65)7-1. 三维组合 (68)7-2. 虚拟漫游 (69)7-3. 环绕动画 (70)7-4. 简单渲染 (71)8-1. 立面生成 (73)8-2. 剖面生成 (75)9-1. 夹层平面基础上修改 (78)9-2. 生成详图 (78)9-3. 插入洁具 (79)10-1. 绘制门窗表 (82)10-2. E XCEL 数据交换 (83)10-3. 文字表格 (84)11-1. 布图 (86)11-2. 页面设置 (89)11-3. 打印预览与打印 (95)内容提要TArch 5.0 天正建筑软件自学教程通过工程实例让读者学习怎样使用TArch 5.0 各种命令来完成一个设计与绘图的过程掌握TArch 5.0 的操作流程与方法本书并不详细阐述每一个命令的用法即不对每条命令及命令响应的变化都作详细介绍而只是讲解怎样用这些命令来完成给定的设计目标读者可以在TArch 5.0 的在线帮助系统或TArch 5.0 天正建筑软件使用手册中查到各个命令的详细说明本书适合于具备AutoCAD 基础知识的建筑师结构工程师高校建筑学和土建专业的学生以及其他对天正建筑软件感兴趣的读者用来学习天正建筑TArch5.0 本书可以作为培训天正建筑TArch5.0 的培训教材使用本书有配套的多媒体学习光盘以屏幕动画的形式提供了本教程的全部实例可以分别播放以便读者更容易地掌握本书的内容第一章首层平面本章内容:在本章中将首先介绍平面图的基本绘制包括初始比例层高室内外高差等初值的设定轴网的建立标注及编辑墙体的绘制编辑柱子的插入和柱位的调整以及门窗的插入修改和编辑其次介绍其他构件的绘制包括内外高差的识别绘制地板的方法套内面积的统计台阶的绘制编辑以及楼梯扶手栏杆的绘制编辑和修改最后是对首层平面的各种标注包括三道尺寸线门窗细部的尺寸标注房间标注图名标注等以及对标注的修改通过本章的练习将学习到下列命令的使用用AutoCAD 命令OPTIONS 设定天正的全局参数轴网/ 直线轴网两点轴标柱子/ 标准柱墙体/ 绘制墙体墙体/ 墙体工具/ 识别内外平行生线门窗/ 普通门普通窗房间屋顶/ 套内面积注面积注单位搜索房间楼梯其他/ 任意梯段台阶扶手造型工具/ 平板栏杆库栏杆文字表格/ 单行文字尺寸标注/ 门窗标注增补尺寸裁剪延伸逐点标注符号标注/ 箭头引注单注标高图名标注设置观察/ 动态观察工具/ 线变复线自由复制布图/ 改变比例右键菜单/ 对象选择对象编辑1-1. 设定(OPTIONS)进入下拉菜单点取选项工具/选项/天正设定或在命令行键入OPTIONS 按照工程的要求在其中进行参数设定该设定对本图有效在一层平面图中设定对象比例为50 当前层高2500 内外高差450 其它参数可以取默认值即可输入参数后对话框如下图所示图1-1 Options 对话框1-2. 建立轴网1 直线轴网点取直线轴网命令在绘制直线轴网对话框中输入如下数据点取插入点后即在图中插入如图1-2 所示的直线轴网2 轴网标注下开间3630 3300 3900上开间3000 3930 3900左进深3700 2800 2500 2820右进深3700 1300 1500 2500 2820图1-2 直线轴网点取两点轴标轴线右键菜单命令在轴网标注对话框里的轴号标注和尺寸标注形式中启用“标注双侧”选项进行标注标注后如图1-4 所示注意两点轴标标注时选取起始轴和结束轴的原则是先左后右先下后上图1-3轴网标注对话框图1-4 轴网标注示例1-3. 绘制墙体(1) 绘制墙体点取绘制墙体命令后根据以下设计参数要求在对话框中更改设置外砖墙厚180 轴线居中内砖墙厚120 轴线居中完成外墙设置后的对话框如图1-5 所示内墙参照设置图1-5 绘制墙体对话框然后单击上图对话框的工具栏中的绘制直墙工具绘制各段墙体注意轴网编号为(1, D) (2, F)的外墙先不绘制如图1-6 所示图1-6 绘制墙体示例(2) 移动墙体点取 4 DE 墙后在命令行键入Move 移动然后将鼠标右移注意此时应打开正交模式快捷键为F8 后再键入1500 回车完成厕所内墙如图1-7 所示图1-7 厕所内墙示例1-4. 插柱子点取标准柱命令在标准柱对话框中选取柱子材料和形式并输入柱子尺寸具体步骤如下1 沿A 轴插入4 个矩形钢筋混凝土柱尺寸350x500 注意此时柱高与层高相同都是2500 插入方式在工具栏中选取“沿着一根轴线布置柱子”选取A 轴后插入如图1-8 所示图1-8 沿着一根轴线布置柱子示例2 用Move 移动命令调整A 轴上柱子的柱位A 轴上4 个柱子均向上移动160 注意 A 轴上柱位的调整均以外墙皮与柱子平齐为原则在调整的时候应将捕捉打开便于取点 1 号轴线上的柱子再向右移动85 3 4 号柱子向右移动115 5 号柱子向左移动85 调整后A 轴上柱子的柱位如图1-9 所示注意可以将3 轴向左偏移Offset 60 生成辅助线用以对齐A 轴上柱子的柱位向左移动3 轴柱子使左边对齐辅助线即可确认后应删除辅助线图1-9 A 轴柱子柱位调整后示例3 使用工具菜单下的自由复制命令生成(1, B) (4, B)上的2 个柱子选取1, A 4, A 上的两个柱子复制后向上移动3350 即生成如图1-10 所示的B 轴上柱子注意可以将B 轴向上偏移Offset 60 作为辅助线用以对齐(1, B) (4, B)柱的柱位移动柱子使上边对齐辅助线确认后应删除辅助线图1-10 B 轴柱子示例4 自由复制生成D 轴(4, D) (5, D) (1,D)上的3 个柱子与步骤 3 的操作方法基本相同选取并复制(4, A) (5, A)2 个柱子再向上移动6150 即生成D 轴上的(4, D) (5, D) 2 个柱子再复制(4, D)并向左移动6960 生成(1, D) 如图1-11 所示图1-11 D 轴柱子示例5 同上生成F 轴(2, F) (4, F) (5, F)上的3 个柱子与步骤 3 的操作方法基本相同选取并自由复制(4, D) (5, D)2 个柱子时向上移动5350 即生成D 轴上的(4, F) (5, F)2 个柱子再复制(4, F)并向左移动3960 生成(2, F) 如图1-12 所示注意可以将2 轴向左偏移Offset 90 作为辅助线用以对齐F 轴柱子把(2, F)柱子左边对齐辅助线即可确认后应删除辅助线图1-12 F 轴柱子示例1-5. 齐柱边绘制(1 D) (2 F)外墙绘制斜墙选取绘制墙体命令后在绘制墙体对话框中设置左宽固定左0 右180 材料为砖墙高度2500 并按下绘制直墙工具图标单击图形注意此时可以关闭正交模式F8 或者打开对象捕捉F3 点取如图1-14 所示的P1 P2 均是柱子左上角点两点开始绘墙图1-13 绘制墙体对话框图1-14 齐柱边绘制外墙示例此时墙体和柱子绘制完成确认没有多余辅助线后开始进行门窗的插入1-6. 插入门窗1 插入大门M6点取普通门命令后在门窗参数对话框中设置参数门窗尺寸1400×2150 门槛高0 选择工具栏中的不同模式插门轴线定距距1 轴650 插入1 个如图1-15 17 所示垛宽定距距离0 插入另一个如图1-16 17 所示图1-15 轴线定距模式图1-16 垛宽定距模式2 插入大门M7对话框中设置参数1200×2150 门槛高0 选择工具栏中的不同模式插门轴线定距距1 轴650 插入1 个如图1-17 所示垛宽定距距离0 插入另一个如图1-17 所示图1-17 插入M6 M7 门示例3 轴线居中插入2 个C1 窗尺寸1800×1250 窗台高900图1-18 轴线居中模式点取普通窗命令后在如图1-18 所示的对话框中输入参数选取轴线居中布置方式后分别点取3 4 轴和2 4 轴间的墙体即插入如图1-19 所示的C1 窗图1-19 插入C1 窗示例4 插入C2 窗对话框中设置参数尺寸1500×1250 窗台高900 选择工具栏中的不同模式插入门居中插入轴线B D 和轴线D E 各插入1 个如图1-20 22 所示轴线定距距离4 轴450 插入1 个如图1-21 22 所示`图1-20 轴线居中模式图1-21 轴线定距模式图1-22 插入C2 窗示例5 垛宽定距在C D 轴间插入1 个C3 窗如图1-23 所示距离0 尺寸800×1250 窗台高900图1-23 插入C3 窗示例6 顺序插入在斜线墙上插入1 个C4 窗如图1-24 25 所示距离外墙角即2, F 柱子的左上角点540 尺寸2400×1250 窗台高900图1-24 顺序插入窗注意在点取C4 窗的插入点时如果点在F 轴的下边程序将以轴线为起点距离540 插入C4 窗这样是不正确的应该将2, F 柱子局部放大再在F 轴与2, F 柱子左上角点之间的墙线上选取如图1-25 a 所示这时程序将以2, F 柱子左上角点P 为起点距离540 插入C4 窗如图1-25 b 所示图1-25 a 选取位置点图1-25 b 插入C4 窗示例7 插门M1 和M5再点取普通门命令在对话框中设置参数名称M1 尺寸900×2100 选择工具栏中的模式为垛宽定距插入定距取0 插在4 D 轴间的墙体即车库后门如图1-26 所示图1-26 垛宽定距插入门再用垛宽定距120 在4 E 轴间插入另一M1 门之后更改门窗尺寸为800×2100 仍然用垛宽定距120 在厕所内墙上插入门M5 如图1-27 所示图1-27 插入M1 M5 门示例8 插入M2更改对话框中的门窗尺寸门高2450 门槛高0 模式为充满整个墙段在4 5 轴间插卷帘门M2如图1-28 29 所示图1-28 充满整个墙段插入门图1-29 插入M2 门示例注意在输入和更改门窗参数时应同时修改门窗样式在本实例中用到的门窗样式均列在下面的列表中门窗名称门窗尺寸宽×高二维样式三维样式M1 900×2100 单扇平开门(全开表示门厚) 默认形式M2 3350×2450 居中卷帘门卷帘门关闭M3 1800×2100 双扇推拉门(有开启箭头) 双扇推拉门M4 2400×2100 双扇推拉门(有开启箭头) 双扇推拉门M5 800×2100 单扇平开门(全开表示门厚) 默认形式M6 1400×2150 双扇平开门(全开表示门厚) 双扇亮子格玻门M7 1200×2150 双扇平开门(全开表示门厚) 双扇亮子格玻门C1 1800×1250 四线表示塑钢窗2C2 1500×1250 四线表示塑钢窗2C3 800×1250 四线表示塑钢窗2C4 2400×1250 四线表示塑钢窗2C5 800×1500 四线表示塑钢窗2C6 1800×1500 四线表示塑钢窗2C7 1500×1500 四线表示塑钢窗2C8 1500×1400 四线表示塑钢窗21-7. 三维观察通过拖动左侧视口边界设定双视口在右边视口中单击鼠标右键选择显示模式为自动确定着色模式设为消隐或者平面着色使右侧成为如图1-30 所示的三维视图再单击设置观察菜单中的动态观察命令对生成的模型进行三维旋转观察图1-30 三维观察1-8. 内外高差1 单击墙体工具下的识别内外命令自动识别外墙2 并改外墙高2950 底标高-450 注意不维持墙窗距离3 改车库内墙高度为2950 底标高-450 注意不维持墙窗距离4 在右键菜单中选取对象选择命令选中所有柱子改高度为2950 底标高-4505 对卷帘门对象编辑门槛高150 并单击三维样式选择半开方式的门图块如图1-31 所示图1-31 门对象编辑对话框1-9. 封地面1 单击房间屋顶菜单下的套内面积命令在选择墙体的提示下选择除车库外墙以外的所有墙体因为车库地面比其它房间低需要单独生成命令自动搜索并生成Pline 表示的墙中线如图1-32 所示图1-32 封地面示例2 在命令行键入Delobj 回车如果原值为0 设置DelObj=1 这样做可以在生成平板后自动删除轮廓线3 单击造型工具菜单下的平板命令将轮廓线转换为平板厚度-450 并置于3D_GROUND 层选中平板点取右键菜单中的对象编辑命令更改标高为-450 让所有边都不可见4 用绘制矩形命令绘制车库地面轮廓再用平板命令构造地面厚度-150 并置于3D_GROUND 层点取平板右键选取对象编辑命令更改标高为-300 使所有边不可见图1-33 生成地面示例1-10. 绘制台阶1 大门台阶首先绘制台阶辅助线到墙体工具菜单下点取平行生线命令在1 轴和A 轴的外墙线处生成2 条平行于该外墙的线与墙间距为640 然后用Fillet 圆角命令将两根线连接注意圆角半径改为500 再用Line 直线命令绘制台阶与墙体连接的部分到工具菜单下点取线变复线命令将分段绘制的台阶辅助线变成连成一体的Pline 线点取楼梯其他菜单下的台阶命令在命令行中键入P 选择图中绘制好的台阶辅助线并按命令行提示选取邻接的墙门窗不选取没有踏步的边然后在如图1-35 所示的对话框中输入参数台阶高450 踏步宽280 踏步高150 单击确定后即可按我们的要求绘制出台阶对象图1-34 大门台阶示例图1-35 台阶对话框2 车库台阶在M1 处绘制如图1-36 所示的矩形再在如图1-37 所示的台阶对话框中输入车库台阶的参数台阶高300 踏步宽280 踏步高150图1-36 车库台阶示例图1-37 台阶对话框1-11. 构造楼梯1 绘制楼梯柱进入柱子菜单点取标准柱命令在如图1-38 所示的对话框中修改柱子参数柱子形状为圆柱直径200 柱高2500 在(2, D)上插入注意是上开间的2 轴对圆柱执行平行生线命令偏移为150 并用对象特性将新生成的圆形的厚度修改为2500图1-38 标准柱对话框2 绘制辅助线将上开间的2 轴向右偏移1520 D 轴向上偏移1050 作为辅助线点取Arc 圆弧命令使用起点圆心终点绘制出楼梯右侧的弧线由于要将楼梯分成两段分别使用任意梯段命令所以圆弧必须也要打断成2 段再用Line 直线命令绘制辅助线1 线2 作为楼梯左侧基线如图1-39 所示图1-39 绘制辅助线示例3 使用任意梯段命令绘制梯段1 在如图1-40 所示的对话框中输入梯段1 的参数底标高0 高度468 踏步高156图1-40 任意梯段对话框图1-41 任意梯段对话框4 使用任意梯段命令绘制梯段2 此时因为二维表达的关系凡是这类分段连接的梯段要从下段顶点的下一级开始设定上段的底标高此例的梯段2 的底标高468 梯段高度156 踏步高度312 高度=2500 层高312 底标高2188 踏步高1565 使用符号标注菜单下的箭头引注命令标注上楼方向注意箭头起点在上面从上面往下面标注使用三点画弧的规则6 删除辅助线观察结果如图1-43 所示图1-42 任意梯段绘制楼梯示例图1-43 任意梯段绘制楼梯三维示例7 生成扶手使用楼梯其他菜单下的扶手命令选取上段弧梯的弧线作为生成扶手的路径曲线绘制半径为60 高900 的扶手对齐方式为左对齐(按绘制圆弧时的方向即逆时针方向) 使扶手外侧与楼梯边线重合绘制出的扶手两端标高都是900 还不能自动按楼梯坡度自动倾斜如果需要显示三维为了表达扶手的倾斜角度需对扶手进行对象编辑修改顶点图1-44 扶手对话框点取扶手右击选择对象编辑命令出现如图1-44 所示的扶手对话框单击改顶点按钮在图上取顶点设定起点标高312 终点标高2500 对齐方式为左边注意 1. 因为一层楼梯为下剖断终点所在部分楼梯不可见但是仍可选中终点2. 扶手标高是栏杆下端的标高不包括扶手顶高(栏杆高度)8 生成栏杆在造型工具菜单中点取栏杆库命令在如图1-45 所示的对话框中选取栏杆形式在图中插入栏杆单元图1-45 栏杆库对话框在图中选取刚刚插入的栏杆单元右击选择对象编辑命令将高度改为880 如图1-46 所示图1-46 图块外包参数对话框按前面介绍的方法设定双视口为预览栏杆作好准备因为栏杆是三维对象在平面图上不可见在三维视口下才能有效显示单击三维视口将其设为当前视口点取造型工具菜单下的栏杆命令选取已经生成好的扶手作为路径在如图1-47 所示的栏杆对话框中输入参数单元宽度500 单元对齐为中间对齐选取自动调整单元宽度以便刚好充满路径然后单击预览如果预览正常即可以单击确定按钮插入栏杆键入Shade 着色命令即可从三维视口中看到如图1-48 的三维效果图1-47 栏杆对话框图1-48 栏杆扶手示例1-12. 尺寸标注1 对下开间进行门窗标注点取尺寸标注菜单下的门窗标注命令命令行提示请用线选第一二道尺寸线及墙体!点取如图1-49 所示的经过尺寸线和门的两点P1 P2 即可自动标注这个开间的门窗接着提示选择其他墙体这时继续框选所有下开间墙完成从轴线1 到轴线5 范围内的门窗标注图1-49 门窗标注示例2 点取刚刚标注好的尺寸线右击选择增补尺寸命令增补台阶尺寸构成如图1-50 所示的完整的第三道尺寸线图1-50 台阶尺寸标注示例3 用裁剪延伸命令生成开间总尺寸线分左右两步完成左侧单击开间总尺寸右击选择裁剪延伸命令根据命令行提示选择1 轴柱左下角点为延伸基点再选取总尺寸左边总尺寸左边界马上延伸到柱边如图1-51 所示图1-51 剪裁延伸左侧示例右侧单击开间总尺寸右击选择裁剪延伸命令选择5 轴柱右下角点为延伸基点点取总尺寸右边总尺寸右边界马上延伸到柱边如图1-52 所示这样即完成了开间总尺寸线的标注同时总尺寸数也进行了相应的更改对于进深总尺寸的延伸及标注方法与开间的标注方法完全相同图1-52 剪裁延伸右侧示例4 逐点标注用于标注下图所示斜墙门窗点取逐点标注命令起点与第二点按着顺时针的顺序分别点取斜墙的两个外角点与柱子相交的外侧交点这两点定义了尺寸线的方向这时拖动尺寸线到如图1-53 所示位置给定定位点接着点取C4 窗的两个角点完成斜墙尺寸线的标注图1-53 逐点标注斜墙示例5 使用类似的方法标注完成其它外墙侧面的第三道尺寸线1-13. 其他标注1 房间标注进入房间屋顶菜单开启注面积注单位的开关菜单项如图1-54 所示之后点取搜索房间命令选择要标注房间的墙体可以全选整个建筑物程序自动标注出“房间”与面积尺寸逐个右击房间名称进行对象编辑修改在如图1-55 56 所示的对话框中输入该房间的正式名称图1-54图1-55 编辑房间对话框图1-56 单行文字对话框如需要在某区域内标注不同房间名称可以用文字表格菜单下的单行文字命令标注如图1-56 中的“吧房”和“大厅”文字样式选_TCH_SPACE2 地面标高标注使用符号标注中的单注标高命令分别标注大厅与车库厕所等不同标高房间的地面标高如图1-58 所示3 图名标注使用符号标注中的图名标注命令标注画出的平面图对话框中内容如图1-57 所示其中比例是自动由图中设定比例取出的如果发现对话框显示的当前比例与自己设想的绘图比例不同你要进入布图菜单中执行改变比例命令才能对已有的对象进行比例的修改修改图1-57 对话框里面的比例仅仅改变图名文字的标注对图形本身没有影响图1-57 图名标注对话框图1-58 首层平面图第二章夹层平面本章内容:在本章中首先介绍在首层平面图的基础上修改为夹层平面图的基本方法和步骤包括修改图名清理不需要的标注及构件修改层高其次是对夹层平面的细部修改及相应构件的绘制包括门窗楼梯的修改和插入绘制地板扶手和栏杆的绘制编辑再次是对夹层平面的各种标注包括第三道尺寸线的绘制和修改房间名称的标注以及标高标注并识别内外墙通过本章的练习将学习到下列命令的使用墙体/ 三维操作/ 改高度异形立面墙面UCS楼梯其他/ 双跑楼梯设置观察/ 当前层高局部隐藏恢复可见2-1. 首层平面基础上修改1 打开“首层平面”另存为“夹层平面”2 用对象编辑将图名“首层平面图”修改为“夹层平面图”2-2. 清理工作1 删除大门和车库的2 个台阶2 删除所有房间标注3 删除所有标高标注4 删除地面2-3. 层高修改1 使用设置观察菜单下的当前层高命令将层高改为26002 使用墙体菜单下的三维操作的改高度命令将所有墙柱都改为2600 标高0 不维持门窗和墙的间距2-4. 墙体门窗1 删除大厅门M6 和M72 用普通窗命令将卷帘门M2 替换为窗C4 具体参数如图2-1 所示图2-1 门窗对象编辑对话框3 绘制内墙(4, C) (5, C)图2-2 绘制墙体对话框4 左辅助线将4 轴轴线向右Offset 偏移24005 夹点平移厕所内墙点取厕所内墙拖动该墙段中间的夹点向右移动至4 轴与该轴上其他墙体一致或向右移动时键入移动距离15006 将(4,E) (5,E)墙往下Offset 偏移12607 将4 轴上插有M5 的墙体向右Offset 偏移到辅助线上或者在辅助线上直接绘制墙体之后删除多余墙体如图2-3 所示图2-3 绘制夹层厕所墙体示例8 插主卧门和主卫门在4 轴的B C 段之间插入主卧门M1 尺寸900x2100 垛宽定距120 如图2-4 所示在C 轴的4 5 段之间插入主卫门M5 尺寸800x2100 垛宽定距900 如图2-4 所示图2-4 绘制夹层主卧主卫门示例9 在4 轴的E F 段之间插入厨房门M3 尺寸1800x2100 垛宽定距150 如图2-5 6 所示图2-5 门窗参数对话框图2-6 绘制夹层厨房门示例2-5. 楼梯1 弧段楼梯修改右击上一段任意楼梯使用对象编辑命令在对话框中选择无剖断不需要3D 如图2-7 所示图2-7 任意梯段对象编辑对话框同时对编辑后的楼梯进行以下修改删除上楼方向的箭头引注进入符号标注菜单重新建立下楼方向的箭头引注对扶手进行对象编辑同样选择不需要3D在三维视口下删除栏杆在平面图看不到三维的栏杆对象2 绘制2 层到3 层的双跑楼梯在4 轴D E 间插入双跑楼梯进入楼梯其他菜单点取双跑楼梯在矩形双跑梯段对话框中输入如图2-8 所示的参数梯间宽2380 楼梯高度2600 梯段宽1140 踏步宽280 踏步高度144 一跑步数9 步平台1350 宽度踏步取齐方式为齐楼板上楼位置为左边注意如果先输入梯间宽程序会弹出警告对话框同时示意框中会提示参数不合适可以一直输入相应参数程序会自动判断参数是否合适并自动恢复示意框中的楼梯图形图2-8 矩形双跑梯段对话框参数输入无误后点取确定屏幕会实时显示要绘制的梯段你可以随着光标拖动这个梯段准备插入到楼梯间同时命令行提示是否对梯段进行翻转旋转等操作可以根据命令行提示对梯段进行相应的操作之后点取楼梯间的右上角点注意要选择墙体的内墙皮插入后如图2-9 所示3 标注上楼方向点取插入后的梯段在右键菜单中选取箭头引注命令标注上楼方向如图2-9 所示图2-9 绘制双跑梯段示例4 建立楼梯间墙删除随一层带来的楼梯间窗C2 删除后如图2-10 所示对象编辑选择休息平台下轴线4 5 间的内墙门M5 正对的内墙改墙高为1200对象编辑选择楼梯间轴线D E 间外墙改墙高为1300 准备建立跨楼层的楼梯间窗将多余墙体门窗柱子等对象局部隐藏只留下楼梯间的墙体和楼梯如图2-10 所示注意可以用设置观察菜单下的恢复可见命令取消隐藏图2-10 楼梯间墙体局部隐藏示例在另一视口执行墙体/三维操作菜单下的墙面UCS 命令观察正立面如图2-11 所示为生成异形立面墙做准备工作根据两跑楼梯底边使用Pline 绘制轮廓线作为异型立面墙的切割边界如图2-11 加粗线所示。

HTCAD土方计算软件土方计算过程方格网法1. 规划场区 (就是圈面积) (采集离散点)2. 布置方格网(注意场区也就是田块的距离)3. 计算自然标高4. 土方优化设计5. 输入设计标高6. 优化土方设计(三角点法也就是说一中俩边) 填完进行计算7. 计算方格土方8. 汇总土方量(字形间距 20)9. 绘制土方零线主要功能:采用方格网法计算土方:布置方格网，自动采集地形标高(包括地形等高线和标高离散点)，输入或计算(采用最小二乘法优化)设计标高，求得填挖方量;在满足设计要求的基础上，力求土方平衡、土方总量最小。

计算步骤:本软件分为6大部分，分别为地形图的处理;设计标高的处理;方格网的布置和采集、调整标高;土方填挖方量的计算和汇总;土方零线、断面、边坡等的绘制;各种参数的调整。

1(地形图的处理:因为大部分地形图上的地形等高线和标高离散点基本上都没有真实的高程信息，或有高程信息而软件并不识别，这需要做一定的转换工作，让软件自动读取标高数据。

然后在“3.3计算自然标高”中可直接计算出每个方格点上的自然标高。

1.1 定义自然标高点:对于没有地形图，直接根据要求在相应坐标点上输入自然标高值。

1.2 转换离散点标高:对于已有高程信息的离散点(有Z值的点)，经转换程序可自动识别标高信息。

1.3 采集离散点标高:对于现有离散点仅有文字标识而无标高信息，程序可自动提取和赋予标高信息。

1.4 导入自然标高:对于全站仪生成的数据文件，自动导入转化为图形文件。

1.5 采集等高线标高:对于现有地形等高线仅有文字标识，而无标高信息，程序可自动提取和赋予标高信息。

1.6 离散地形等高线:将等高线的高程信息扩散至面，构筑三维地表高程信息模型(不可视)，如果不做此步骤，后续工作无法进行。

2(设计标高的处理:对设计标高以设计等高线或标高离散点来表示的形式，程序需经过一定的处理，软件方可自动读取设计标高的数据。

然后在“3.4计算设计标高”中可直接计算出每个方格点上的设计标高。
