精华!天正建筑使用心得

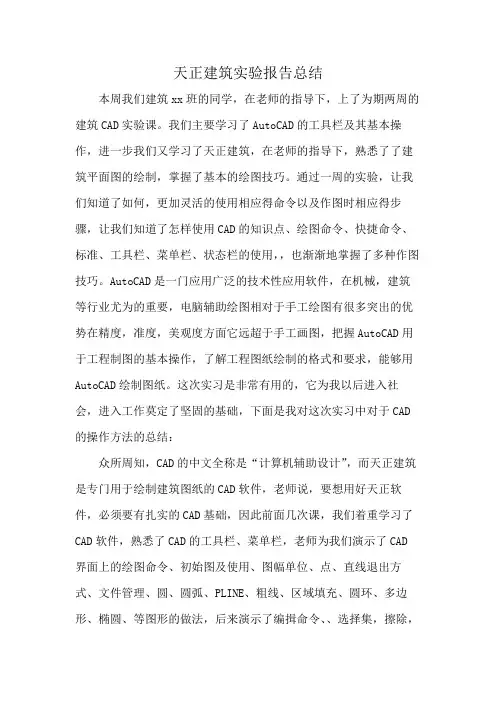

天正建筑实验报告总结本周我们建筑xx班的同学，在老师的指导下，上了为期两周的建筑CAD实验课。

我们主要学习了AutoCAD的工具栏及其基本操作，进一步我们又学习了天正建筑，在老师的指导下，熟悉了了建筑平面图的绘制，掌握了基本的绘图技巧。

通过一周的实验，让我们知道了如何，更加灵活的使用相应得命令以及作图时相应得步骤，让我们知道了怎样使用CAD的知识点、绘图命令、快捷命令、标准、工具栏、菜单栏、状态栏的使用，，也渐渐地掌握了多种作图技巧。

AutoCAD是一门应用广泛的技术性应用软件，在机械，建筑等行业尤为的重要，电脑辅助绘图相对于手工绘图有很多突出的优势在精度，准度，美观度方面它远超于手工画图，把握AutoCAD用于工程制图的基本操作，了解工程图纸绘制的格式和要求，能够用AutoCAD绘制图纸。

这次实习是非常有用的，它为我以后进入社会，进入工作莫定了坚固的基础，下面是我对这次实习中对于CAD 的操作方法的总结：众所周知，CAD的中文全称是“计算机辅助设计”，而天正建筑是专门用于绘制建筑图纸的CAD软件，老师说，要想用好天正软件，必须要有扎实的CAD基础，因此前面几次课，我们着重学习了CAD软件，熟悉了CAD的工具栏、菜单栏，老师为我们演示了CAD 界面上的绘图命令、初始图及使用、图幅单位、点、直线退出方式、文件管理、圆、圆弧、PLINE、粗线、区域填充、圆环、多边形、椭圆、等图形的做法，后来演示了编揖命令、、选择集，擦除，恢复，平移，拷贝、镜象，旋转，变比、阵列、断开，修剪，延长、拉伸、倒角、倒园角、等距线、修改、实用命令、显示控制、面积、距离、图层、绘图环境、图幅边界、单位制、网格、颜色等内容。

老师着重演示了房屋的做法。

在我们掌握了CAD的基本操作后，我们就开始接触天正建筑，学习专业的建筑绘图软件，老师为我们演示了几幅建筑图纸的绘制过程，包括轴网的绘制、标注、编辑、墙体绘制、墙体编辑、三维操作、柱、标准柱、角柱、对象编辑、底层平面图、门窗和阳台、窗的编辑、翻转、门窗套、双跑楼梯、电梯、自动扶梯、其它各层平面图和屋顶平面图、室内外设施、阳台、台阶、坡道、散水、内外高差、屋顶、立面图绘制、楼层表、剖面图、楼层，表、剖面。

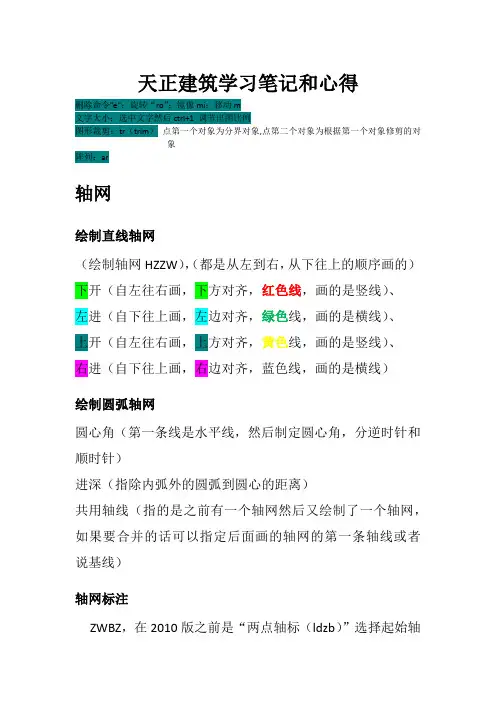

天正建筑学习笔记和心得删除命令”e”；旋转“ro”；镜像mi；移动m文字大小：选中文字然后ctrl+1 调节出图比例图形裁剪：tr（trim）点第一个对象为分界对象,点第二个对象为根据第一个对象修剪的对象阵列：ar轴网绘制直线轴网（绘制轴网HZZW），（都是从左到右，从下往上的顺序画的）下开（自左往右画，下方对齐，红色线，画的是竖线）、左进（自下往上画，左边对齐，绿色线，画的是横线）、上开（自左往右画，上方对齐，黄色线，画的是竖线）、右进（自下往上画，右边对齐，蓝色线，画的是横线）绘制圆弧轴网圆心角（第一条线是水平线，然后制定圆心角，分逆时针和顺时针）进深（指除内弧外的圆弧到圆心的距离）共用轴线（指的是之前有一个轴网然后又绘制了一个轴网，如果要合并的话可以指定后面画的轴网的第一条轴线或者说基线）轴网标注ZWBZ，在2010版之前是“两点轴标（ldzb）”选择起始轴线跟终点轴线时是从左往右、从下往上。

对于两个轴网组成的轴网标注的方法是先标注第一个然后再进行轴网标注，此时点上共用轴号，然后点公共线开始标注。

轴号修改双击要修改的轴号进行修改，然后重排。

删除轴号SCZH框选回车便可。

添补轴号TBZH用于添加小轴很好。

单轴标注DZBZ跟轴网标注差不多。

轴线裁剪ZXCJ去掉不需要显示的轴线段。

如房间里就不需要轴线，而墙却需要轴线。

轴改线型ZGXX，将轴线改为带点的虚线，可以输入lts修改点的密集度。

两种线都是可以用这个命令互换的。

墙体绘制墙体HZQT。

一般墙:建筑内外墙,按材料进行加粗和填充.虚墙:空间的逻辑分隔以便计算房间面积:卫生隔断:卫生间的洁具隔断用的墙体或者隔板不参与填充或房间面积的计算.矮墙:水平剖切线以下的墙.注意:墙体的材料优先等级不一样(两种不同材料的墙相交处显示谁,谁的优先等级就高)直墙,弧墙,矩形墙的绘制3do,看立体效果,。

等分加墙单线变墙里面有轴网生墙,单线变墙(不是轴网时选单线)倒墙角意思就是把墙角弄成圆角.输R修改半径修墙角两墙相交的内部线修剪掉;（ex命令选择要延伸到的墙---空格---选择要延伸的墙。

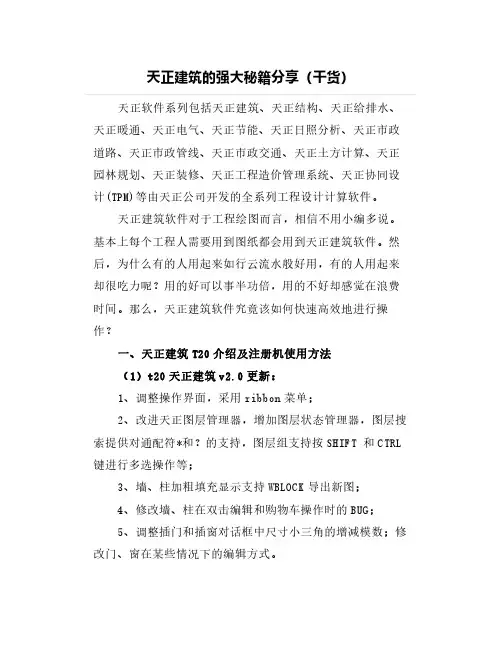

天正建筑的强大秘籍分享（干货）天正软件系列包括天正建筑、天正结构、天正给排水、天正暖通、天正电气、天正节能、天正日照分析、天正市政道路、天正市政管线、天正市政交通、天正土方计算、天正园林规划、天正装修、天正工程造价管理系统、天正协同设计(TPM)等由天正公司开发的全系列工程设计计算软件。

天正建筑软件对于工程绘图而言，相信不用小编多说。

基本上每个工程人需要用到图纸都会用到天正建筑软件。

然后，为什么有的人用起来如行云流水般好用，有的人用起来却很吃力呢？用的好可以事半功倍，用的不好却感觉在浪费时间。

那么，天正建筑软件究竟该如何快速高效地进行操作？一、天正建筑T20介绍及注册机使用方法（1）t20天正建筑v2.0更新：1、调整操作界面，采用ribbon菜单；2、改进天正图层管理器，增加图层状态管理器，图层搜索提供对通配符*和？的支持，图层组支持按SHIFT和CTRL 键进行多选操作等；3、墙、柱加粗填充显示支持WBLOCK导出新图；4、修改墙、柱在双击编辑和购物车操作时的BUG；5、调整插门和插窗对话框中尺寸小三角的增减模数；修改门、窗在某些情况下的编辑方式。

（2）天正建筑t20注册机使用方法：1、先在做解压天正建筑t20，然后开始安装试用版；2、免费试用版，可以试用500小时；3、勾选必要的天正图库，再依提示安装即可；5、点击桌面上生成的软件图标，进入天正建筑t20软件。

二、天正建筑插件中有哪些容易被忽略的功能？1.菜单颜色天正默认的各级菜单栏颜色非常接近，所以在画图的时候点开菜单栏，通常是灰茫茫的一片。

甚至某些不是经常用的功能通常需要仔细的观察一下才可以看到，画图的时候特别不好用。

不过天正有自定义功能，你可以通过自定义功能来设置菜单栏的颜色。

设置完成之后点开对各级菜单设置对比，可以看到比较明显的颜色差异，可以很大程度上提升使用体验。

2.快捷键天正自定义中有快捷键选项，而默认的设置例如图层恢复是0，一般画图是左手输命令，右手点鼠标，右手离开鼠标的时间与画图速度是相关的，所以正确的设置快捷键起码可以提升几倍的画图速度。

AUTOCAD天正建筑电气画图经验技巧总结1. DY电源控制模块：DY电源控制模块用来进行火灾报警后强切非消防电源，按区域安装电源模块。

附：火灾报警系统中包括区域型、集中型、控制中心控制。

区域型中只是针对小型建筑，只有报警和探测功能，没有手动联动控制消防泵、喷淋泵等。

区域型火灾箱由消防控制室RS485通讯总线引来。

2 火灾报警图中，厕所、淋浴间、游泳池这些地方，不用火灾探测器。

3 综合布线配线子系统电缆敷设的最大长度是90米。

4. 手动控制线要直接连到喷淋泵和消火栓泵等，不要连到IO模块，控制线和电源线可以连到IO模块上。

5 消防控制室中，安保监控室监控显示屏靠墙放，然后监控台距离其2—3米，然后距离后墙1米左右。

其他安保控制箱柜放两侧，距墙1米左右，而且UPS电源放在最外侧。

6 ：普通插座0.3米，潮湿地方1.5米，空调插座大于2~~2.2米。

潮湿地方选用防水防尘密闭，为IPxx，如IP54，5代表防尘等级，一般为1—6级；4代表防水等级，一般为1—8级。

一般厕所淋浴为IP54。

等电位安装，室外进室内线、厕所淋浴地等都要等电位，装等电位要分0区、1区、2区，0区内应装不大于12V的特低安全电压，一区采用IPx5防护电气设备，2区采用IPx4的；等电位接地电阻，对低压电气采用4欧姆的，对高压电气采用10欧姆的。

对室外大门，室外灯接进来要用带漏电的。

对空调插座等动力插座，要用D 曲线的，普通都是C曲线。

断路器C曲线一般起动时要躲过的短路电流的6~10倍，D曲线则为短路电流10~14倍。

空调的插座要用15~20A的电流。

厕所内插座要用防水的空置插座。

7. 对荧光灯，有T5、T8、LED灯，一般T5为28W，T8为36W。

灯具照度计算考虑维护系数K和使用（利用）系数U，维护系数是表示灯具的维护，比如擦拭灯管灰尘等；利用系数表示灯光的利用情况，如墙壁的反折射率、光线的覆盖范围等。

对接地系统，TN-C-S系统，PEN线为一根，所以有三相加一根共四根线，如3x25+E16；对于TN-S系统，PE线和N线不是一条，共五根线，如4x25+E16。

红色字体是自己在实际操作过程中修改的部分，便于自己以后的学习，费劲让别人看见啦或许笑，但是请见谅啊，要想学的精就得从头学起啊，坚持！背景加深的字体是原文有得东西，是自己不明白的地方，加了线框的部分也是原文的东西，误删。

Word在编辑的时候字体能不能一直保持红色啊，还需要我每次重新修改一下。

郁闷啊。

天正技巧天正转换为CAD或者PDF格式1、天正做的图往往在普通CAD版下不能显示，这时候需要转化一下，将天正存为CAD版，方法是，在天正中输入命令“lcjb”另存旧版”的第一个字母，在弹出的对话框里存一下就可以了。

成功我就想不通啦，天正建立的文件CAD打不开吗，我还真是没有遇到过啊。

我希望这种问题我快一点遇到啊。

2、天正转PDF，文件--打印--在打印机栏里选择to PDF 格式的---从窗口里选择所要转化为PDF格式的图纸----预览--点打印的下图片框----弹出一个对话框---在弹出的对话框里输入名字确定就存了。

实验成功（但要记得用窗口啊）天正快捷键刷新命令RE好使直线轴网ZXZW 生成正交轴网，斜交轴网或单向轴网。

(有些不太懂)不知道墙生轴网QSZW 在已有墙中按墙基线生成定位轴线。

懂了点两点标注LDBZ 选择起始轴与结束轴，在已生成的双向轴网上标注轴线号和尺寸。

会了现在又不懂啦逐点标注ZDBZ 逐个选择轴线标注互不相关的多个轴号。

本命令用于自动方式不能标注的轴网或不适合自动标注的轴网，已交互方式逐个对轴线进行标注两点标注和逐点标注到底有什么不同啊添加轴线TJZX 在已有轴网基础上增加轴线，更新有关的轴号和尺寸。

能用添加径轴TJJZ 在已有圆弧网上添加新的径向轴线。

不好使阿重排轴号CPZH 改变图中某轴线编号，该组编号自该轴号开始进行重新排序。

好使单轴编号DZBH 改变图中单根轴线的编号。

不好使添补编轴号TBZH 在已有轴网上对新增轴线添加有关联的轴号。

好使删除轴号SCZH 在已有轴号上删除轴号，其余轴号自动重排。

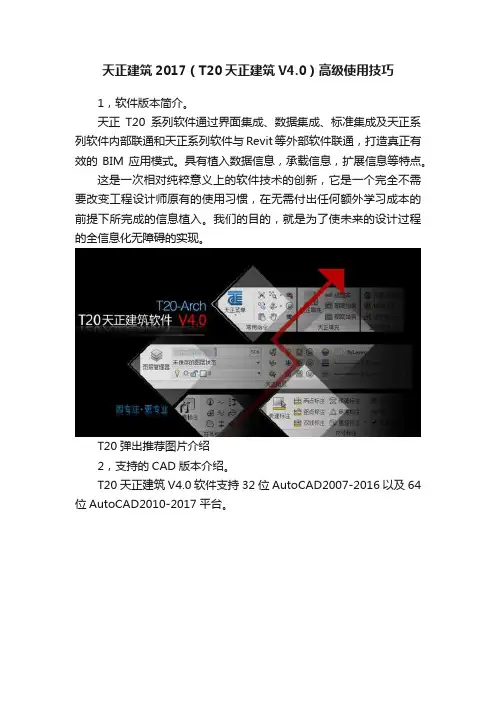

天正建筑2017（T20天正建筑V4.0）高级使用技巧1，软件版本简介。

天正T20系列软件通过界面集成、数据集成、标准集成及天正系列软件内部联通和天正系列软件与Revit等外部软件联通，打造真正有效的BIM应用模式。

具有植入数据信息，承载信息，扩展信息等特点。

这是一次相对纯粹意义上的软件技术的创新，它是一个完全不需要改变工程设计师原有的使用习惯，在无需付出任何额外学习成本的前提下所完成的信息植入。

我们的目的，就是为了使未来的设计过程的全信息化无障碍的实现。

T20弹出推荐图片介绍2，支持的CAD版本介绍。

T20天正建筑V4.0软件支持32位AutoCAD2007-2016以及64位AutoCAD2010-2017平台。

天正菜单下默认界面3，特别说明：这次T20天正建筑V4.0软件，草图与注释天正菜单非常智能，不亏是中国的公司开发的，非常符合国人的使用习惯，特别是对图层管理的优化。

天正建筑提供了图层的创建、修改定制，图层标准的转换、合并等方便统一管理的操作命令。

图层控制→关闭图层(GBTC)，通过选取要关闭图层所在的一个对象，关闭该对象所在的图层，例如点取一个家具来关闭家具所在图层，可支持关闭在块或内部参照内的图层。

图层控制→关闭其它(GBQT)，点取菜单命令后，命令行提示：选择对象<退出>: 点取保留的图层(可以保留多个图层)所属的对象......图层打开，图层全开，冻结图层，冻结其他，解冻图层，锁定图层，恢复图层等，大家看下图的标注和墙体用的都是天正建筑画的，而且画好图层就自动规好图层了。

图层管理器天正常用菜单简单介绍到这里吧，下面我们看一下用天正画的室内设计平面图（说明：标注墙体均为天正默认，未作任何设置）。

平面图平面立面截图：平立面截图大样详图剖面截图：大样详图剖面截图室内专业可以拿下面的图片练练手，如果图片看不清，可以私信我回复，户型图。

户型图可以画出这种图来？。

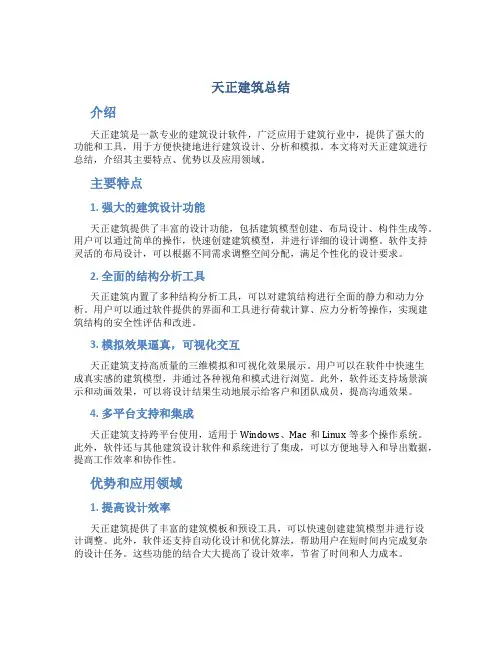

天正建筑总结介绍天正建筑是一款专业的建筑设计软件，广泛应用于建筑行业中，提供了强大的功能和工具，用于方便快捷地进行建筑设计、分析和模拟。

本文将对天正建筑进行总结，介绍其主要特点、优势以及应用领域。

主要特点1. 强大的建筑设计功能天正建筑提供了丰富的设计功能，包括建筑模型创建、布局设计、构件生成等。

用户可以通过简单的操作，快速创建建筑模型，并进行详细的设计调整。

软件支持灵活的布局设计，可以根据不同需求调整空间分配，满足个性化的设计要求。

2. 全面的结构分析工具天正建筑内置了多种结构分析工具，可以对建筑结构进行全面的静力和动力分析。

用户可以通过软件提供的界面和工具进行荷载计算、应力分析等操作，实现建筑结构的安全性评估和改进。

3. 模拟效果逼真，可视化交互天正建筑支持高质量的三维模拟和可视化效果展示。

用户可以在软件中快速生成真实感的建筑模型，并通过各种视角和模式进行浏览。

此外，软件还支持场景演示和动画效果，可以将设计结果生动地展示给客户和团队成员，提高沟通效果。

4. 多平台支持和集成天正建筑支持跨平台使用，适用于Windows、Mac和Linux等多个操作系统。

此外，软件还与其他建筑设计软件和系统进行了集成，可以方便地导入和导出数据，提高工作效率和协作性。

优势和应用领域1. 提高设计效率天正建筑提供了丰富的建筑模板和预设工具，可以快速创建建筑模型并进行设计调整。

此外，软件还支持自动化设计和优化算法，帮助用户在短时间内完成复杂的设计任务。

这些功能的结合大大提高了设计效率，节省了时间和人力成本。

2. 优化建筑结构天正建筑内置了多种结构分析工具，可以对建筑结构进行全面的静力和动力分析。

用户可以通过这些工具评估建筑结构的安全性，并进行优化改进。

这有助于减少结构材料的使用量、提高建筑结构的稳定性和耐久性。

3. 支持决策和沟通通过天正建筑的模拟和可视化效果展示，用户可以更直观地了解建筑设计方案的效果。

这有助于决策过程中的沟通和共享，推动项目的顺利进行。

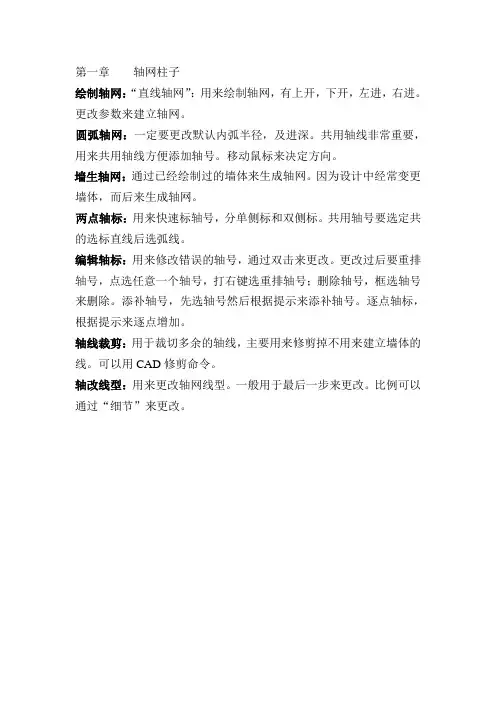

第一章轴网柱子绘制轴网：“直线轴网”：用来绘制轴网，有上开，下开，左进，右进。

更改参数来建立轴网。

圆弧轴网：一定要更改默认内弧半径，及进深。

共用轴线非常重要，用来共用轴线方便添加轴号。

移动鼠标来决定方向。

墙生轴网：通过已经绘制过的墙体来生成轴网。

因为设计中经常变更墙体，而后来生成轴网。

两点轴标：用来快速标轴号，分单侧标和双侧标。

共用轴号要选定共的选标直线后选弧线。

编辑轴标：用来修改错误的轴号，通过双击来更改。

更改过后要重排轴号，点选任意一个轴号，打右键选重排轴号；删除轴号，框选轴号来删除。

添补轴号，先选轴号然后根据提示来添补轴号。

逐点轴标，根据提示来逐点增加。

轴线裁剪：用于裁切多余的轴线，主要用来修剪掉不用来建立墙体的线。

可以用CAD修剪命令。

轴改线型：用来更改轴网线型。

一般用于最后一步来更改。

比例可以通过“细节”来更改。

第二章墙体绘制墙体：用于绘制墙体，其中有关墙体的类型，优先级，以及墙体的厚度标高。

等分加墙：用于在两段已经绘制完的墙体中通过“等分”来增加墙体。

单线变墙：用于将绘制完的轴网快速变成自定义的有宽度的外墙及内墙，默认“勾选”上墙生轴网，其中有关保留基线的选项就是保留基线，但是若不勾选墙生轴网的话，会自动将轴网变成墙。

倒墙角：用于将墙角倒成有圆角的墙体。

修墙角：同多线编辑工具类似，目的是为将十字墙修剪成打开状态。

可以使用“EX”延伸命令来将墙体延伸。

墙体编辑命令：可以双击墙体来打开墙体编辑，其中有“分段编辑”，默认状态为不勾选，勾选上后可以更改墙体，将墙体分段更改类型及种类宽度。

材料填充选项通过打开选项，来打开天正加粗选项。

也可打开右下角填充，加粗按键。

玻璃幕墙：玻璃幕墙是通过绘制墙体命令通过“材料”选项来设置的，可以双击玻璃幕墙来打开其设置菜单来更改类型，可以更改横向及竖向分格及坚挺、横框尺寸。

虚墙作用：是在绘制墙体中用途选项中打开的，绘制虚墙的目的是为了计算本身没有的房间尺寸的。

天正CAD操作技巧都在这里CAD软件是计算机辅助设计的缩写，是在工程设计、制造等领域广泛应用的一种软件工具。

在使用CAD软件进行设计时，熟练的操作技巧能够提高工作效率和设计质量。

下面将介绍一些常用的CAD操作技巧，希望能对大家有所帮助。

1. 快捷键操作：熟悉常用的快捷键可以大大提高操作效率。

比如，使用Ctrl+C和Ctrl+V可以实现复制和粘贴功能，Ctrl+Z可以撤销上一步操作，Ctrl+S可以保存文件等等。

事先学习和记忆这些快捷键，可以避免频繁使用鼠标操作，提高工作效率。

2.使用图层：在使用CAD进行设计时，可以将不同的构件、元素分别放在不同的图层中，这样可以更好地管理和修改设计。

比如，将所有尺寸标注放在一个图层中，将文字信息放在一个图层中，将构件放在一个图层中。

当需要修改时，只需进入相应的图层进行修改。

这样可以减少错误和混乱，提高工作质量。

3.对象选择：CAD软件提供了多种对象选择方式。

在选择对象时，可以使用窗口选择、交叉窗口选择、单击选择等方式。

此外，还可以使用框选和多选方式对多个对象进行选择。

熟练运用这些选择方式可以快速准确地选取需要的对象，提高工作效率。

4.偏移功能：偏移功能可以用来在图形上创建平行的线、圆弧等对象。

使用偏移功能可以快速地复制和修改构件。

在使用偏移功能时，可以设置偏移距离和方向，并通过多次偏移来创建多个相同的对象。

这样可以提高设计效率和一致性。

6.切换视图：CAD软件可以提供多种视图模式，比如二维、三维、透视等。

通过切换视图模式，可以更好地观察和修改设计。

在进行三维设计时，可以使用鼠标中键进行视图的调整和旋转，以便从不同的角度观察设计。

7.数值输入：CAD软件可以通过数值输入来精确调整和标注设计。

在进行尺寸标注时，可以使用绝对坐标或相对坐标来输入数值，以确保标注的准确性。

在进行构件绘制时，也可以使用数值输入来控制尺寸和位置的精确度。

8.使用参考线和辅助工具：在设计中，可以使用参考线和辅助工具来帮助定位和绘制构件。

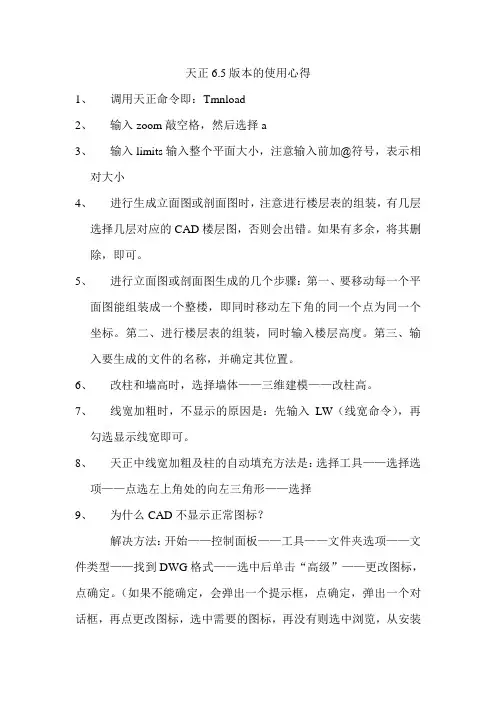

天正6.5版本的使用心得
1、调用天正命令即：Tmnload
2、输入zoom敲空格，然后选择a
3、输入limits输入整个平面大小，注意输入前加@符号，表示相
对大小
4、进行生成立面图或剖面图时，注意进行楼层表的组装，有几层
选择几层对应的CAD楼层图，否则会出错。

如果有多余，将其删除，即可。

5、进行立面图或剖面图生成的几个步骤：第一、要移动每一个平
面图能组装成一个整楼，即同时移动左下角的同一个点为同一个坐标。

第二、进行楼层表的组装，同时输入楼层高度。

第三、输入要生成的文件的名称，并确定其位置。

6、改柱和墙高时，选择墙体——三维建模——改柱高。

7、线宽加粗时，不显示的原因是：先输入LW（线宽命令），再
勾选显示线宽即可。

8、天正中线宽加粗及柱的自动填充方法是：选择工具——选择选
项——点选左上角处的向左三角形——选择
9、为什么CAD不显示正常图标？
解决方法：开始——控制面板——工具——文件夹选项——文件类型——找到DWG格式——选中后单击“高级”——更改图标，点确定。

（如果不能确定，会弹出一个提示框，点确定，弹出一个对话框，再点更改图标，选中需要的图标，再没有则选中浏览，从安装
的目录中找到所需的图标即可）
10、对封闭的图形进行填充的时候，必须先对其做面域，然后填充，如果不能够做面域的时候，就需要将该图形转化为多段线，即使用快捷键PE，然后选择多选再进行合并即可填充。

实训总结1500字为期三周的天正筑图绘制CAD实训即将结束，在这期间我的CAD 技能得到了很大的提升，也让我在理论的基础上以实践锻炼自己的动手操作能力，做到学以致用、会学会用、学以活用的能力。

实习的任务标准就是在规定的时间内，允许的误差范围内做到数据的严谨、准确。

开始我们学习用天正画建筑平面图，在以前的实训周时，我们接触的是CAD，而这次我们学习了一种更快捷的制图工具——天正CAD。

你不必一根一根的画定位轴线，只需在"绘制轴网"中输入轴间距就会自动生成轴网，而且标注尺寸也非常方便，你不用设置多线一段一段的画墙体，只需设置内墙外墙墙厚将墙体选中就会自动生成墙体。

总而言之，以前要用半天才能画完的平面图一节课就能画完了。

经过这次的学习我总结了在画平面图的步骤是：1、绘制轴网，两点轴标。

2、修剪轴网，单线变墙，3、插入门窗，门窗标注。

4、插入楼梯、坡道。

5、绘制阳台、台阶、散水，标注细部尺寸和标高。

6、插入剖切符号、索引符号，附上文字7、插入图框，指北针，在标题栏中写入文字，8、检查后保存，打印成电子稿。

在绘图的过程中我也遇到了很多问题，如组合门窗时门和窗编码要一致，不然组合不上，门窗尺寸标注不上。

平面图见后面所示。

平面图画完后再画立面图和剖面图就容易多了，因为平面图画完后在文件布图里的工程管理里面把平面图的名称输入里面就会自动生成立面图和剖面图，不过要注意的是在选准基准点的时候要选同一个点，不然的话生成的立面就会错层，然后再根据要求选用你要的哪种门窗，生成立面的时候多余的线太多，得一点一点的删掉，剖面图在加楼梯时扶手时总是加不上去，并且生完立面再生成剖面时总是生成的不完整，下面的墙线延伸时总延不上，可能在刚接触这个软件不熟悉，问题也比较多，但这丝毫不影响我对它的积极性。

立面图和剖面图见后面所示。

经过这几天的绘图我的经验是，要画好一份图纸不要急于画首先要好好的观察它″观察它的布局、由哪几类线构成，对整体有一个大致的了解，然后再绘制起来就方便多了。

天正探索者学习心得
非常感谢老师辛苦的授课。

通过本次学习使我更加熟悉并掌握了天正建筑的各项功能及应用，在这里衷心的祝愿老师身体健康，事业有成！
今天下午老师给我们讲解了 CAD 的相关知识：1、天正操作基础2、如何绘制墙体及楼梯等建筑物3、编辑对象方法4、视口、视图和图层5、图形的复制、删除、移动6、文字样式设置7、尺寸标注8、图块与属性9、工程应用实例以上是这门课的主要内容，也让我对这门课充满了兴趣，在这个暑假中会不断地练习。

我想大家都很清楚软件是一把双刃剑，既可以帮助我们提高效率又可以危害人的身体，只有善于运用才是真正意义上的高手，所以现阶段的任务就是熟悉各种命令，争取做到游刃有余。

如果你还是零基础，想要学习计算机软件那么，我强烈推荐你看《UG》教材和《SolidWorks》教材，你可以选择其中的任意一本来进行系统化的学习，因为这两本书几乎涵盖了所有关于机械设计的命令，而且他们之间存在着千丝万缕的联系，是不错的参考资料哦！
- 1 -。

学习t20天正软件心得
T20基本可以抛弃CAD的所有快捷按钮了，天正T2的界面集成了所有常用的CAD功能。

例如：图层、线性、命令行、正交等绘图工具栏。

学习了这个软件之后，说说我的一些看法。

1.它的编组功能很方便，能区别建筑图、谁水暖图等图元。

类似于图层控制中的建筑之别，同时它也有一个缺点：编号的组单击一下就会全部缩放，会减慢绘图速度。

2.标高标注不错，标高检查功能较以前的标高标注功能进一步改进。

3.引出标注，单机引出标注会有三种样式供选择，还有新增的所属图层，相比于之前的只能放在标注的图层有很大的进步。

4.图层管理的功能丰富，比CAD的多了不少，但是也有缺点，就是图层关键字烂有标注的都不可以重命名，只能打开CAD的图层管理重命名。

在天正建筑中绘制的图纸会有这么几个土城DIM-ELEV、DIM-IDEN、DIM-LEAD、DIM-SYMB这些图层在暖通、给排水这些软件中也会产生。

CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。

在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。

就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。

原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。

CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。

现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。

在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。

现在，虽然天正软件已经升级到了天正6。

由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。

所以很多设计院还是在用天正Ⅱ系列的工具集软件。

我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。

平面图在做施工图设计时，做平面图成了最主要的步骤之一。

以下是自己总结的一些经常在画图中使用的技巧。

1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。

2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。

3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。

立面图立面图的画法和平面图的画法主体上的差别不大。

但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。

1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。

反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。

2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。

天正实训报告实训总结一、实训目的本次天正实训旨在通过实际操作，使我们更加深入地理解建筑设计的基本原理和流程，掌握天正建筑软件的使用技巧，提高我们的实际操作能力和问题解决能力。

二、实训内容在为期一周的实训中，我们主要进行了以下几方面的学习：1. 天正建筑软件的基本操作：包括软件的界面介绍、基本命令的掌握、图层管理、文字输入与编辑等。

2. 建筑平面图的绘制：学习了如何使用天正软件绘制建筑平面图，包括墙线、门窗、楼梯、洁具等的绘制与布置。

3. 建筑立面图的绘制：学习了如何绘制建筑的立面图，包括各种立面元素的添加、调整和美化。

4. 建筑剖面图的绘制：学习了如何绘制建筑的剖面图，了解了剖面图的绘制要点和技巧。

5. 建筑图纸的标注与注释：学习了如何对建筑图纸进行标注与注释，以便清晰地表达设计意图。

三、实训收获通过本次实训，我深刻体会到了天正建筑软件在建筑设计中的重要作用，也掌握了许多实用的操作技巧。

我不仅学会了如何使用天正软件进行建筑图纸的绘制，还学会了如何进行图纸的标注与注释，提高了我的设计表达能力。

同时，通过解决实际操作中遇到的问题，我的问题解决能力也得到了很大的提升。

四、实训不足虽然本次实训取得了一定的成果，但在实际操作中我也发现了一些不足之处。

例如，我在使用天正软件时，对于一些高级功能的运用还不够熟练，需要进一步加强学习和练习。

此外，我在绘图效率方面还有很大的提升空间，需要不断优化操作流程，提高绘图效率。

五、实训建议为了更好地进行天正实训，我建议在今后的实训中加强以下几个方面：1. 增加天正软件的高级功能学习，以便我们更好地掌握软件的使用技巧。

2. 加强实践环节，让我们有更多的机会进行实际操作，提高我们的操作能力和问题解决能力。

用CAD，天正画建筑图比较长的时间了，有些体会与大家分享。

1.一张1:100的A1图上要布置1:20的节点详图，该怎么做？首先要明确一个原则就是：CAD画图都是1:1画图即原尺寸画图。

所以我们是把A1图框594X841扩大100倍得到59400X84100，这样就可以得到1:100的图了。

然后1:20的详图要扩大一个倍数才能放在这个扩大了的A1图框内。

扩大的倍数a=100/20=5。

然后关键是详图上的尺寸标注怎么办？2.一张1:100的A1图上布置的1:20的节点详图的尺寸标注？接上，这时1:20的详图已经扩大了5倍，如果再用天正默认的尺寸样式标就会得到原尺寸的5倍的结果，所以要自己新建一个尺寸样式。

新建的尺寸样式关键在于改动测量比例因子，怎么改呢？天正默认为1，要改为扩大倍数的倒数，即上例的b=1/a=0.2，之后用这个尺寸样式去标注详图的尺寸就能得到原尺寸的效果。

3.关于图框常用图框的尺寸心里要有数——A4：210X297；A3：297X420；A2：420X594；A1：594X841；所以你画图之前就要想清楚了，自己的图最外围的横向与纵向的最大值分别是多少，比如是39000X51000，那么如果比例是1:100的话，A2图框很适合，如果是1:200的图，A2图框就有点大了，反倒A3比较适合。

为什么？因为画图永远是1:1画图，我们所做的只是放大图框来得到控制比例的目的。

1:100就是把图框扩大100倍，如上例如果出1:100的图，那么A2（扩大之后的，下同）：42000X594000比较适合39000X51000，但是如果是1:200的图，A2：84000X118800就比较于39000X51000的大太多了，而A3：59400X84000比较于39000X51000较适合。

我们在给老师看图的时候没定稿之前是打的A3，A2图，但是我们用的是A1图框打的A2或A3图框，所以这时候比例就不会对了，因为是检查用，不用管的。

天正建筑、CAD制图技巧心得x天正建筑、CAD制图技巧心得虽然我对天正建筑软件画图还是算的上很熟练了，但我还是一直在画图的过程中不停的摸索一些制图技巧和窍门，已提高制图效率。

天正CAD快捷键我先自己发几条小心得：关于天正CAD快捷键要想画图快，肯定要是用快捷键，同时也会设置自己觉得方便的快捷键。

我们经常会遇到自己设置的快捷键，别人到你的电脑上就不知道你的快捷键是什么了。

比如我做方案，我们老板就会时不时的直接跑到我电脑上改图。

其实CAD快捷键的原则是：一个命令可以用多个快捷键来调用，而一个快捷键只能用于一个命令。

所以在我们设置快捷键的时候，可以保留原来的快捷键，将我们要改的快捷键复制一个，再设置新的快捷键，这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。

就不用当心别人到你电脑上没法用你的CAD。

举个例子：COLOUR, *COLORCO, *COPYCC, *COPYCT, *CTABLESTYLE复制命令就可以用 CO 和 CC 两个快捷键来调用了。

也照顾一下新手：修改快捷键在CAD：工具—自定义—xx程序参数解决线不共面解决线不共面建筑图纸，从规划局提过来的红线图的线经常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候经常会遇见线不共面。

在天正软件里有个命令叫“统一标高”，可以解决这个问题。

快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。

ctrl+shift+c，ctrl+shift+vctrl+shift+c，ctrl+shift+v这也是我比较常用的两个命令。

ctrl+shift+c，在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。

ctrl+shift+v，在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块ctrl+shift+v，在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块。

天正建筑公寓设计理念天正建筑公寓设计理念是以提供高品质、舒适、实用的生活空间为核心，追求人与自然、人与人之间的和谐共处。

下面将从环境、功能和美学三个方面详细阐述。

首先，在环境方面，天正建筑公寓注重创造绿色、生态的居住环境。

我们关注建筑与人的关系，注重可持续性发展，采用环保材料，推动节能减排。

同时，我们尽最大努力将自然光线引入室内，提供通风良好的空间，让居民在舒适的室内环境中享受自然风光。

通过植被设置和景观规划，营造宜人的居住区域，使居民能够亲近自然，并促进身心健康的发展。

其次，在功能方面，天正建筑公寓充分考虑了居民的实际需求，为每一户居民提供便利的生活空间。

公寓设计合理，充分利用每一个角落，使得居住面积最大化。

在功能布局上，我们注重空间的灵活性和多功能性，让居民可以根据自己的需要进行自由组合和改造。

同时，我们还设立了便利的公共设施，如停车场、健身房、儿童游乐区等，为居民提供全方位的便利服务。

最后，在美学方面，天正建筑公寓注重打造现代简约的风格和时尚的设计。

我们追求简洁明快的线条和空间，注重色彩搭配的和谐与平衡。

设计师将艺术元素融入到建筑中，以契合不同居民的审美需求。

通过精心选择的装饰材料和家具，营造出温馨舒适的室内环境，为居民打造出一个良好的居住氛围。

综上所述，天正建筑公寓的设计理念是以环境、功能和美学为核心，创造一个高品质、舒适、实用的生活空间。

我们关注人与自然的和谐共处，提供绿色、生态的居住环境；同时，我们充分考虑居民的实际需求，提供便利的生活空间和全方位的便利服务；在美学方面，我们注重现代简约的风格和时尚的设计，营造出良好的居住氛围。

对天正建筑公寓来说，设计理念不仅仅是一种理念，更是一种承诺，我们将以此为指引，不断努力创造更好的居住环境，让居民过上更加美好的生活。

天正建筑CAD《天正建筑 CAD》在当今的建筑设计领域，天正建筑 CAD 无疑是一款备受瞩目的软件工具。

它以其强大的功能、高效的操作和出色的兼容性，为建筑师和设计师们提供了极大的便利，成为了建筑设计行业中不可或缺的一部分。

天正建筑 CAD 之所以能够在众多同类软件中脱颖而出，首先得益于其丰富而实用的功能。

从基本的绘图工具，如直线、圆、矩形等，到复杂的建筑构件绘制，如墙体、门窗、楼梯等，天正建筑 CAD 都提供了精准且便捷的操作方式。

设计师们可以通过简单的点击和拖动，快速地构建出建筑的基本框架。

而且，软件中的图库资源丰富多样，涵盖了各种常见的建筑元素和装饰部件，大大节省了设计师自行绘制的时间，提高了工作效率。

不仅如此，天正建筑 CAD 在智能化方面也表现出色。

它能够自动识别和处理建筑图纸中的各种关系，例如墙体的连接、门窗的布置等，减少了人工操作中的错误和疏漏。

同时，软件还具备参数化设计的功能，设计师可以通过设定参数来快速生成不同规格和样式的建筑构件，实现了设计的灵活性和多样性。

在操作界面上，天正建筑CAD 充分考虑了用户的使用习惯和需求，设计简洁明了，易于上手。

各种工具和命令都有清晰的图标和标注，即使是初学者也能在短时间内掌握基本的操作方法。

而且，软件支持自定义快捷键和工具栏，用户可以根据自己的工作流程和喜好进行个性化设置，进一步提高操作的便捷性。

天正建筑 CAD 的兼容性也是其一大优势。

它能够与多种主流的CAD 软件进行良好的交互，方便设计师在不同的软件平台之间进行数据的转换和共享。

这对于参与合作项目的设计团队来说，极大地减少了因软件不兼容而带来的麻烦，保证了工作的顺利进行。

在实际的建筑设计项目中，天正建筑 CAD 的应用非常广泛。

无论是住宅建筑、商业建筑还是公共建筑的设计，都能看到它的身影。

在住宅设计中，设计师可以利用天正建筑 CAD 快速绘制出户型图，精确计算房间的面积和尺寸，合理规划空间布局。

1、让《天正建筑5.0》在AutoCAD中应用自如《天正建筑5.0》软件支持中英文版AutoCAD2000，但英文版运行更稳定。

笔者电脑中安装的是英文版AutoCAD2000，当然下拉式菜单也是英文的，使用不很方便。

安装天正建筑5.0后，试将中文版的ACAD.MNU菜单，载入英文版中使用，这就解决了既快速又方便的问题。

为得心应手的操作AutoCAD的常用作图命令，可在ACAD.MNU菜单中，增加用户菜单项，图1就是笔者增加的《邓氏扩充》菜单的内容，同时还可将尉迟俊岭的“小小工具箱”也增加进去，以便于构件计算和非标准构、配件的作图。

与此同时，在[工具条]中，也可设置具有个性的工具条，图2是笔者将常用的画直线、多段线、圆弧、距离测量、三维面、拉伸面、旋转面、长方体、并集、差集、交集、俯视图、西南等轴测视图、材质、着色、渲染、文字样式、单行文字，以及目标的捕捉和不捕捉等快捷键，编入[邓氏工具条]置于屏幕上端，使用非常方便。

2、频繁使用鼠标右键以加快作图速度鼠标右键是作图的好帮手。

在AotoCAD2000中，鼠标右键常设置为回车和重复执行命令。

安装天正建筑5.0后，鼠标右键成为激发智能化菜单的快捷键，如果要保持AutoCAD的设置，那么在“天正设置”中的[快捷菜单]项下钩选[Ctrl+右键]，这样就两全其美了。

具体的操作是：当执行某命令时，按鼠标右键就是确认操作或回车响应。

当需要重复刚才的操作命令，击右键就可如愿以偿。

当鼠标指着[Tarch5.0]按钮而击右键时，可看到天正建筑5.0的所有子菜单，这时移动鼠标至某子菜单又可智能的显示该项所属的孙菜单。

当鼠标激发某图块后按Ctrl键的同时击鼠标右键，就可弹出[通用编辑]菜单。

当操作鼠标激发某图素，并使某控制夹点变为红色时，击鼠标右键又可调出R2000的通用作图和修改命令。

总之鼠标右键大有作为，应很快熟悉。

3、熟练掌握平面图的绘制方法《天正建筑5.0》是基于三维建筑设计的，要绘制完整的建筑图，必先绘制平面图，只要绘制出平面图，就很容易构造立面图、剖面图和立体图。
