19 阴极保护工程施工记录

阴极保护施工方案优选6篇【目录】篇1：阴极保护施工方案篇2：阴极保护施工方案篇3：阴极保护施工方案篇4：阴极保护施工方案篇5：阴极保护施工方案篇6：阴极保护施工方案【正文】篇1：阴极保护施工方案阴极保护施工措施1.2.1恒电位仪的安装1.2.1.1恒电位仪在接收时必须开包检查，检查资料：检查型号规格及其它技术参数是否贴合设计要求。

各附件、备件是否完好齐全，产品说明书、合格证等技术资料是否齐全。

1.2.1.2恒电位仪安装时，应注意恒电位仪的引出线共有四条，其中阴极和测量两条引线，不得用一条单芯电缆，阴极电缆及零位电缆与管道的连接采用铝热焊，焊接处应进行防腐绝缘，其材料应与原有管道防腐材料相融，电缆与恒电位仪连接时，电缆去皮后先将铜鼻子挂锡，铜鼻子再接恒电位仪背面的接线柱，安装后，检查接线正确无误，方可开机调试1.2.2辅助阳极地床的施工阳极地床的位置由业主、监理、设计人员现场确定，主任工程师、测量、电仪技术人员参加。

每座阴极保护站设两处阳极床，每处地床安装50支水平辅助阳极。

阳极地床沟采用机械辅以人工开挖，地床沟开挖后，灌水浸泡，每回填一层都应浇水，使地床充分浸润。

地床地表等间距直线布设五支标志桩，地床标志桩由素砼制成。

所有阳极电缆的接头处必须严格防腐密封，以防水渗入，电缆连接后先缠绕两层绝缘胶带，套上聚乙烯管灌满环氧树脂，套管两端再用绝缘胶带密封。

1.2.3参比电极施工参比电极在埋设前要浸泡24小时，填包料要用水调合成“豆腐渣”状装入棉布袋并将电极包在填料中间，参比电极埋深同管道中心线，距管道外壁20mm，引线电缆接头要采用环气树脂严格防腐绝缘，不得有金属外露。

1.2.4带状阳极的施工施工时应先进行绝缘支撑安装，再进行带状阳极的缠绕，带状阳极应紧贴管道，每2-3米和管道焊接一次，焊点应在管道顶部，两焊点中间用阳极捆扎胶带捆扎，焊点应采用和管道防腐层相融的防腐材料防腐，并用热收缩带环形包扎，严禁带状阳极与套管之间电接触。

阴极保护施工方案阴极保护施工方案第一篇：阴极保护施工方案阴极保护施工方案兰州某区饮水工程使用的是埋地钢管。

全长4200米。

为了减缓土壤对钢管的腐蚀，采用了防腐蚀涂料和外加电流法阴极保护联合防护措施。

一、施工法（一）涂刷环氧煤沥青漆管道表面喷砂处理后，涂两道环氧煤沥青漆。

（二）阴极保护施工：1、外加电流法阴极保护的供电部分安装。

供电部分主要包括恒电位仪，电源系统和恒电位仪输出系统三部分，设在保护站内，（1）恒电位仪经调试后即进行固定，并安装电源线和恒电位仪的输出。

输出线由仪器通过接线箱引至架空线路，再引至阳极床、阴极通电点及参比电极等处，从而为阴极保护提供电流。

（2）电源系统安装：电源箱打眼固定后，接好电源线和输出电源线，并安装接线板。

（3）恒电位仪输出系统的安装：接线箱引至架空线路的电缆及控制线端头进行焊接线鼻、上锡。

阴阳极电缆线各二根，参比电极讯号线3根、阴极讯号线2根。

室内电缆及控制线均穿镀锌钢管，覆放在地面上。

室外部分埋入地下。

然后引至架空线路的第一根电杆上，与架空线路的电缆线，讯号线相连接。

2、架空线路的架设架空线路共计1300多米，25根电杆上横担一个，每个横担上按4只瓷瓶。

电缆阴极、阳极线分别为两根用瓷瓶固定。

控制线则用钢绞线挂吊，电杆要安装避雷器。

共安7个避雷器。

3、阳极床的安装：（1）阳极床是由34只石墨阳极组成，分布在17个阳极井中，每个井内两支阳极。

引线并联连接，由地下引至电杆并与架空线路中阳极线相连。

（2）将石墨阳极的引线端头剥皮、打磨与铜接线鼻锡焊待用。

（3）用 25pv管制作排气管。

制排气管17根，每根长5米，上面有一串间距20㎜的小孔，导气管共15根，每根长9米。

放空管3根，长1.5米，上端钻小孔若干。

护套管 200㎜，长1.5米。

（4）在地面上将阳极用尼龙绳绑在塑料排气管上，使阳极对着排气孔，并将引线固定好。

将石墨阳极碎块填料放入井中，使其厚度25㎝。

将绑好的石墨阳极及排气管放入井中摆正。

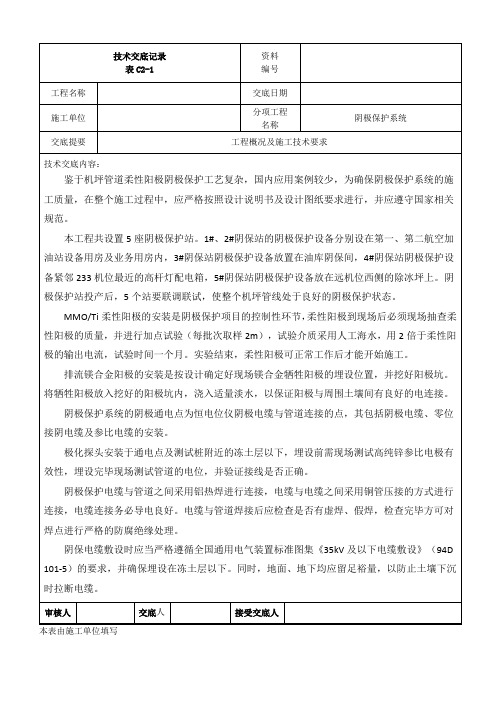

阴极保护专项施工方案编制人：审核人：审批人：编制单位：年月日目录一、工程概况 ------------------------------------------------------------ 3二、编制依据 ------------------------------------------------------------ 3四、施工准备 ------------------------------------------------------------ 3五、阴极保护施工方案----------------------------------------------------- 4六、质量管理措施 ------------------------------------------------------- 14七、HSE管理措施-------------------------------------------------------- 16八、施工计划及主要机械设备---------------------------------------------- 18一、工程概况区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。

主要涉及到区域性阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部分。

主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装，每路阴极保护系统共设置一个通电点、三个馈流点及五个测试点。

二、编制依据《石油天然气站内工艺管道工程施工规范》GB50540-2009；《石油和天然气管道穿越工程施工及验收规范》SY／T4079-95；《石油天然气钢制管道无损检测》SY/T4109-2005；《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88；《管道防腐层检漏试验方法》SY/T0063-1999《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007《埋地钢质管道聚乙烯胶粘带防腐层技术标准》SY/T4013-1995《埋地钢质管道阴极保护参数测量方法》GB/T21246-2007《埋地钢质管道阴极保护技术规范》GB/T21448-2008《阴极保护管道的电绝缘标准》SY/T0086-2003《阴极保护管道的电绝缘标准》SY／T 0086-2003《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《电气装置安装工程线路施工及验收规范》GB50168-92《电气装置安装工程35KV以及下架空电力线路施工及验收规范》GB50173-92三、施工准备1．技术准备1)所有施工材料合格证、检验报告完成报验手续。

阴极保护施工方案输气管道工程阴极保护系统调试方案阴极保护系统通电前，应在所有趁热是装置出进行自然腐蚀电位的测量，并做好记录。

通电后，应逐步调节通电电流，知道通电点的保护点位大道极限电位(-1.2v)，电源设备应保持在此电位值，知道管道被充分极化，达到阴极保护准则的规定值(-0.85—-1.2v),并记录电源设备输出的电压、电流值。

当通电后管道电位发生正向偏移，应立刻检查极性并纠正；当对周围建、构筑物有干扰影响是，应在接近构筑物上进行同步测量；当存在交、直流干扰影响时，应对干扰阴极保护系统的有效性影响进行测量，测量应在阴极保护系统运行及断电情况下进行。

在这两种情况下，应至少保持____小时的连续管地电位数据，按照阴极保护准则指标，评价阴极保护的有效性。

阴极保护站恒电位仪控制电位值的调试确定原则是：管线各处管地电位以沿线各点的断电电位处于?.85~?.2v的合理范围内，即不处于低于?.85v的欠保护状态，又不超过?.2v的过保护状态(按绝对值)。

必须以断电电位来评价，不能以通电电位来判定。

为使控制电位合理，并作为今后管理的基础参数，需及时反馈管线断电电位并多次调试，才能确定合理的控制电位值。

阴极保护测试内容包括：a、阳极地床接地电阻；b、c、绝缘接头绝缘性能；阴极通电点电位(通电电位、断电电位)，相对硫酸铜参比电极；d、设备输出电流、电压。

根据管道检验规范sy/t6553?014《管道检验规范在用管道系统检验、修理、改造和再定级》相关规定，设备运行时，应对管道全线进行阴极保护密间隔电位测试(小间测试)，测试前应使管道至少极化____小时以上，测试时的阴保站工作于通电12秒，断电3秒的状态。

在测试桩处将硫酸铜参比电极安放在管顶正上方的潮湿土壤上。

用直流数字式电压表，测量管道与硫酸铜参比电极之间的通、断电两种电位值，其中，持续12秒的为通电电位值，持续时间仅三秒的为断电电位值，断电电位为该测试桩处管道的阴极保护电位，通常，通电电位明显比断电电位负的更多，测试方法执行国家标准gb/t21246?014《埋地钢质管道阴极保护参数测量方法》。

阴极保护工程施工记录项目名称：XXX管道阴极保护工程施工单位：XXX建筑工程有限公司施工日期：2023年1月1日至2023年2月1日施工地点：XXX市一、前期准备工作1.1 规划设计本项目的阴极保护工程是为了防止管道受到腐蚀，延长使用寿命，保障管道的安全运行。

在施工之前，我们委托专业团队进行了详细的规划设计工作，确定了阴极保护系统的布设方案、设备选型以及施工技术方案等。

1.2 采购材料根据设计方案的要求，我们提前采购了阴极保护系统所需的各种材料，包括阳极、电缆、接地极、监测设备等。

所有材料均符合国家相关标准，保证了施工质量。

1.3 施工队伍组建为了保证施工质量和进度，我们组建了一支专业的施工队伍，队伍成员包括具有丰富施工经验的工程师、技术员和熟练的施工工人，每个人都经过了严格的培训和考核。

二、施工过程2.1 管道清洗在施工开始之前，我们首先对管道进行了清洗，确保管道表面干净无污物，以便于后续的施工工作进行。

2.2 阳极布设根据设计方案，我们对阳极进行了布设，保证其与管道表面有良好的接触，从而实现对管道的有效阴极保护。

2.3 阴极保护系统安装在阳极布设完成后，我们开始进行阴极保护系统的安装工作，包括接地极的安装、设备连接等，确保整个阴极保护系统能够正常运行。

2.4 监测设备调试为了及时监测阴极保护系统的运行状况，我们对监测设备进行了调试，并确保其能够准确记录并反映管道的阴极保护情况。

2.5 系统调试完成以上工作后，我们对整个阴极保护系统进行了全面的调试，确保系统的各项功能正常，保障管道的安全运行。

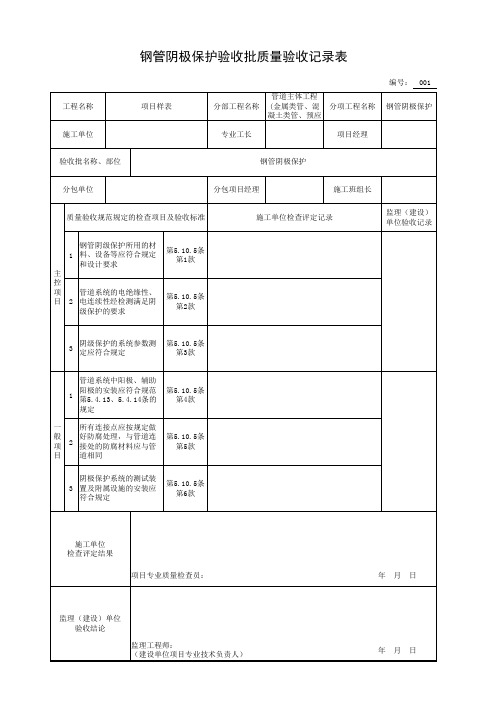

三、施工质量检查3.1 施工过程中，我们严格按照设计方案和施工规范进行施工，确保施工质量符合要求。

3.2 在施工过程中，我们对阳极、接地极和监测设备等关键部件进行了多次检查，确保其工作正常。

3.3 完成工程后，我们对整个阴极保护系统进行了全面检测，保证系统能够正常运行并实现对管道的有效保护。

四、施工总结本项目的阴极保护工程顺利完成，所有工作按照计划进行，施工质量符合要求，工程运行稳定。
