注册电气工程师专业考试(供配电专业)分类真题电气工程基础(一)单项选择题1. 目前我国电能的主要输送方式是______。
A.直流B.单相交流C.三相交流D.多相交流答案：C[解答] 我国主要的输电方式为三相交流输电。
2. 电力系统接线如图所示，各级电网的额定电压示于题图中，发电机G，变压器T1、T2、T3额定电压分别为______。
A.G：10.5kV；T1：10.5/121kV；T2：110/38.5kV；T3：35/6.3kVB.G：10kV；T1：10/121kV；T2：121/35kV；T3：35/6kVC.G：11kV；T1：11/110kV；T2：110/38.5kV；T3：35/6.6kVD.G：10.5kV；T1：10.5/110kV；T2：121/35kV；T3：35/6kV答案：A[解答] 根据我国所制定的电压在1kV以上电气设备的国家标准可得：发电机的电压为1.05UN=10.5kV。
变压器T1：一次侧与发电机相连，额定电压为发电机的额定电压10.5kV；二次侧额定电压为1.1UN=121kV。
变压器T2：一次侧与电网相连，额定电压为电网的额定电压UN=110kV；二次侧额定电压为1.1UN=38.5kV。
变压器T3：一次侧与电网相连，额定电压为电网的额定电压UN=35kV；二次侧额定电压为1.05UN=6.3kV。
3. 发电机接入10kV网络，变压器一次侧接发电机，二次侧接110kV线路，发电机和变压器的额定电压分别为______。
A.10.5kV，10.5/121kVB.10.5kV，10.5/110kVC.10kV，10/110kVD.10.5kV，10/121kV答案：A[解答] 发电机的电压为1.05UN=10.5kV。
变压器T1：10.5kV/121kV。
4. 电力系统接线如图所示，各级电网的额定电压示于下图中，发电机，变压器T1、T2额定电压分别为______。

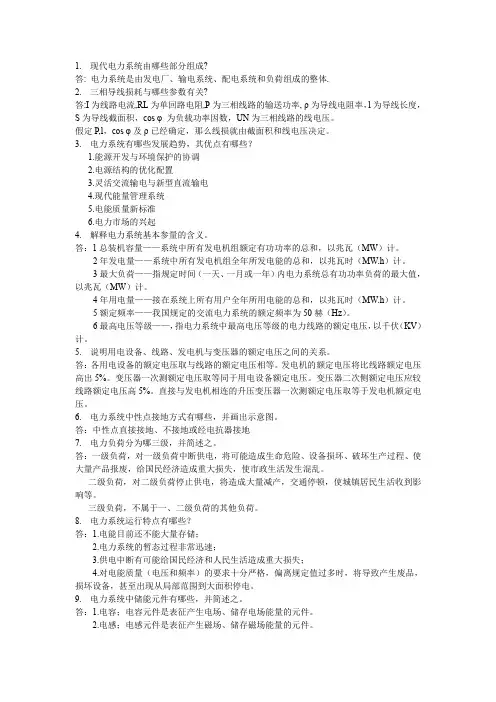

1.现代电力系统由哪些部分组成?答: 电力系统是由发电厂、输电系统、配电系统和负荷组成的整体.2.三相导线损耗与哪些参数有关?答:I为线路电流,RL为单回路电阻,P为三相线路的输送功率, ρ为导线电阻率，l为导线长度，S为导线截面积，cos φ为负载功率因数，UN为三相线路的线电压。
假定P,l，cos φ及ρ已经确定，那么线损就由截面积和线电压决定。
3.电力系统有哪些发展趋势，其优点有哪些？1.能源开发与环境保护的协调2.电源结构的优化配置3.灵活交流输电与新型直流输电4.现代能量管理系统5.电能质量新标准6.电力市场的兴起4.解释电力系统基本参量的含义。
答：1总装机容量——系统中所有发电机组额定有功功率的总和，以兆瓦（MW）计。
2年发电量——系统中所有发电机组全年所发电能的总和，以兆瓦时（MW.h）计。
3最大负荷——指规定时间（一天、一月或一年）内电力系统总有功功率负荷的最大值，以兆瓦（MW）计。
4年用电量——接在系统上所有用户全年所用电能的总和，以兆瓦时（MW.h）计。
5额定频率——我国规定的交流电力系统的额定频率为50赫（Hz）。
6最高电压等级——，指电力系统中最高电压等级的电力线路的额定电压，以千伏（KV）计。
5.说明用电设备、线路、发电机与变压器的额定电压之间的关系。
答：各用电设备的额定电压取与线路的额定电压相等。
发电机的额定电压将比线路额定电压高出5%。
变压器一次测额定电压取等同于用电设备额定电压。
变压器二次侧额定电压应较线路额定电压高5%。
直接与发电机相连的升压变压器一次测额定电压取等于发电机额定电压。
6.电力系统中性点接地方式有哪些，并画出示意图。
答：中性点直接接地、不接地或经电抗器接地7.电力负荷分为哪三级，并简述之。
答：一级负荷，对一级负荷中断供电，将可能造成生命危险、设备损坏、破坏生产过程、使大量产品报废，给国民经济造成重大损失，使市政生活发生混乱。
二级负荷，对二级负荷停止供电，将造成大量减产，交通停顿，使城镇居民生活收到影响等。

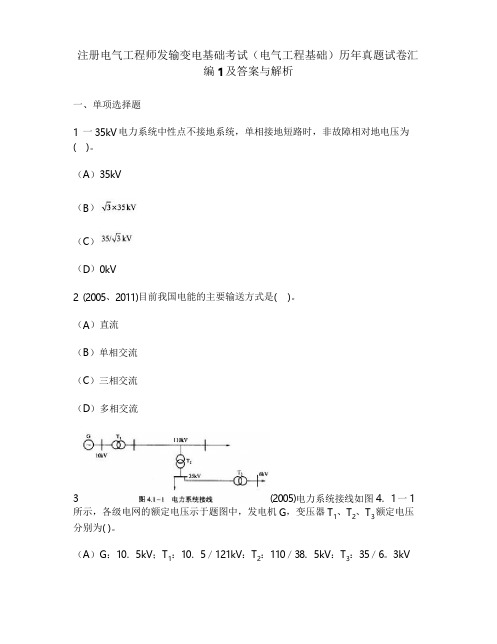

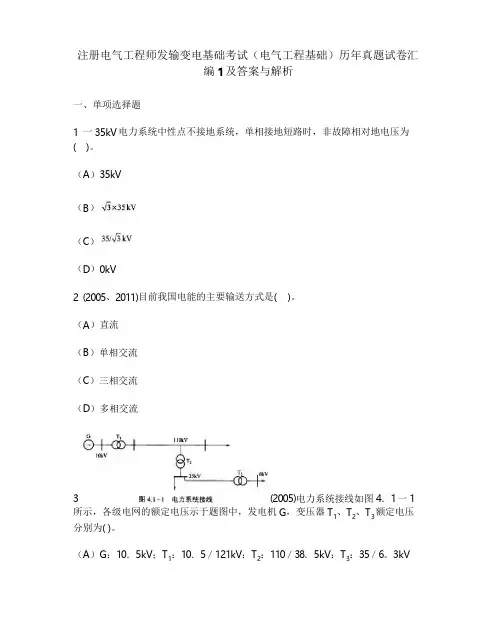

注册电气工程师发输变电基础考试（电气工程基础）历年真题试卷汇编 1 及答案与解析一、单项选择题1 一 35kV 电力系统中性点不接地系统，单相接地短路时，非故障相对地电压为 ( )。
（A ）35kV（B ）（C ）（D ）0kV2 (2005、2011)目前我国电能的主要输送方式是( )。
（A ）直流（B ）单相交流（C ）三相交流（D ）多相交流3 (2005)电力系统接线如图 4．1 一 1 所示，各级电网的额定电压示于题图中，发电机 G ，变压器 T 1、T 2、T 3 额定电压 分别为( )。
（A ）G ：10．5kV ；T 1：10．5／121kV ：T 2：110／38．5kV ：T 3：35／6。
3kV（B ）G ：10kV ：T 1：10／121kV ：T 2：121／35kV ；T 3：35／6kV（C ）G ：11kV ；T 1：11／110kV ：T 2：110／38．5kV ；T 3：35／6．6kV（D ）G ：10．5kV ；T 1：10．5／110kV ：T 2：121／35kV ；T 3：35／6kV4 (2010)发电机接入 10kV 网络，变压器一次侧接发电机，二次侧接 110kV 线路， 发电机和变压器的额定电压分别为( )。
（A ）10．5kV ，10．5／121kV（B ）10．5kV ，10．5／110kV（C ）10kV ，10／110kV（D ）10．5kV ，10／121kV5 (2011)电力系统接线如图 4．1—2 所 示，各级电网的额定电压示于图 4．1—2 中，发电机，变压器 T 1、T 2 额定电压分 别为( )。
（A ）G ：10．5kV ；T 1：10．5／242kV ；T 2：220／38．5kV（B ）G ：10kV ；T 1：10／242kV ；T 2：242／35kV（C ）G ：10．5kV ；T 1：10．5／220kV ：T 2：220／38．5kV（D ）G ：10．5kVgT 1：10．5／242kV ：T 2：220／35kV6 (2007)电力系统的部分接线如图 4．1—3 所示，各地电网的额定电压示于图 4．1—3 中，设变压器 T 1 工作于+2．5％抽头， T 2 工作于主抽头，T 3 工作于一 5％抽头，这些变压器的实际电压比为( )。
电气工程基础考试试题一、选择题1.电流的单位是（）。
A.伏特B.欧姆C.安培D.瓦特2.以下哪个是电气工程中常用的传输介质（）。
A.水B.空气C.光D.电线3.电感的单位是（）。
A.安培B.伏特C.欧姆D.亨利4.下列哪种电源可以提供连续不间断的电能（）。
A.干电池B.太阳能电池C.原子能电池D.交流电源5.电流的方向是指（）。
A.电子的移动方向B.正电荷的移动方向C.负电荷的移动方向D.电流的流动方向6.电路中的导线一般采用什么材质（）。
A.聚乙烯B.铜C.铝D.铁7.电能的单位是（）。
A.伏特B.安培C.焦耳D.欧姆8.以下哪种器件可以实现电流的放大（）。
A.电源B.电阻C.电感D.晶体管9.以下哪个元件常用于将交流电转化为直流电（）。
A.电容B.电感C.整流器D.变压器10.根据欧姆定律，如果电阻R不变，电压U增大，则电流I（）。
A.增大B.减小C.不变D.无法确定二、填空题11.根据欧姆定律，电流等于（）除以电阻。
12.电流表的连接方式为（）连接。
13.电路中，电容器的作用是储存（）。
14.电路中，电感器的作用是储存（）。
15.电路中，恒流源的输出电流（）随负载变化。
三、简答题16.请简要解释半导体物质的导电特性。
17.简述“电力三要素”。
18.什么是直流电和交流电？它们有何区别？19.简要介绍一下潜动现象及其在电路中的应用。
四、计算题20.一个电阻为30欧姆的电路中，电源提供的电压为120伏特。
请计算通过该电路的电流大小。
21.一个电阻为40欧姆的电路中，电流为2安培。
请计算该电路中的电压大小。
22.一个电容器的电容为10毫法拉，所接电压为50伏特。
请计算电容器所储存的电荷量。
23.一个电感器的电感为0.5亨利，所接电流为4安培。
请计算该电感器中储存的磁能量。
五、解答题24.请解释电阻对电路中电流大小的影响。
25.请解释并计算并联电阻的总电阻大小。
26.请解释并计算串联电容器的总电容大小。

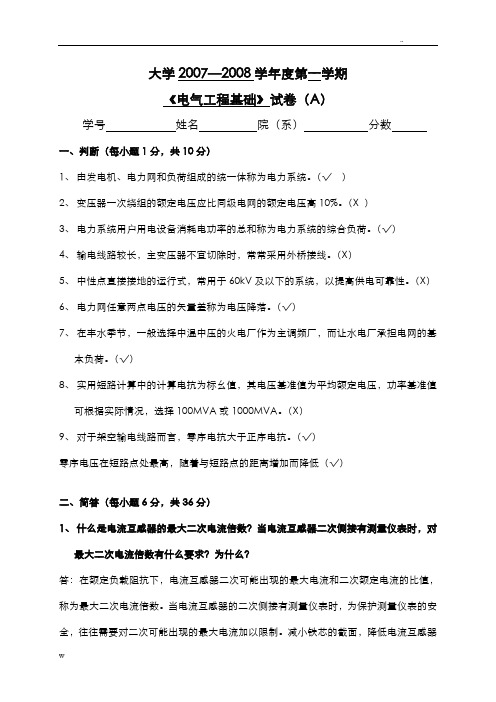

大学2007—2008学年度第一学期《电气工程基础》试卷（A）学号姓名院（系）分数一、判断（每小题1分，共10分）1、由发电机、电力网和负荷组成的统一体称为电力系统。
（√）2、变压器一次绕组的额定电压应比同级电网的额定电压高10%。
（X ）3、电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。
（√）4、输电线路较长，主变压器不宜切除时，常常采用外桥接线。
（X）5、中性点直接接地的运行式，常用于60kV及以下的系统，以提高供电可靠性。
（X）6、电力网任意两点电压的矢量差称为电压降落。
（√）7、在丰水季节，一般选择中温中压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。
（√）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值可根据实际情况，选择100MVA或1000MVA。
（X）9、对于架空输电线路而言，零序电抗大于正序电抗。
（√）零序电压在短路点处最高，随着与短路点的距离增加而降低（√）二、简答（每小题6分，共36分）1、什么是电流互感器的最大二次电流倍数？当电流互感器二次侧接有测量仪表时，对最大二次电流倍数有什么要求？为什么？答：在额定负载阻抗下，电流互感器二次可能出现的最大电流和二次额定电流的比值，称为最大二次电流倍数。
当电流互感器的二次侧接有测量仪表时，为保护测量仪表的安全，往往需要对二次可能出现的最大电流加以限制。
减小铁芯的截面，降低电流互感器的最大二次电流倍数是限制二次侧可能出现的最大电流的常用办法。
2、请简述双母线接线的优点和缺点。
答：优点：1）供电可靠。
因为有了两组主母线，所以就可以轮流检修主母线而不停止供电。
同时若有一组主母线故障，经倒闸操作可以将所有回路倒换至另一组主母线而迅速恢复供电；若有一回路的母线隔离开关检修，只须停止该回路供电，其他回路倒换至另一组主母线而不影响供电。
2）调度灵活。
因为有两组主母线，就可以通过倒闸操作实现多种运行式，使调度显得灵活、满足调度和潮流变化需要。
电气工程基础试卷（A）（答案见卷后）一、填空题（每空1分，共15分）1、降压变压器将330kV和220 kV等级的电网相联，两侧均与线路相连，其一、二次测额定电压分别为和。
2、中性点不接地的电力系统，发生单相金属性接地故障时，非故障相电压。
3、电力系统接线方式大致分为和两类。
4、潮流计算的计算机算法中，3类节点中，数量只有一个并且必须有的是 ,节点数量最多的是。
5、最大负荷时提高电压中枢点的电压，最小负荷时降低中枢点的电压，这种调压方式是。
6、架空输电线路采用分裂导线的目的是。
7、标幺制中，只需预先选定两个基准值，常选的是电压和。
8、电力网某条线路额定电压为110kV，则它表示的是电压。
9、变压器的电抗参数X T主要决定于实验数据。
10、线路始末两端电压的相量差称为。
11、电力系统频率主要和有关。
12、电力系统中一级、二级和三级负荷的划分依据是用户对供电__________的要求。
二、选择题（每题1分，共10分）1、电力系统潮流计算采用的数学模型是（）。
A. 回路电流方程 B. 节点电压方程C. 割集方程D. 支路电流方程2、常调压是指（）A. 高峰负荷、低谷负荷时，中枢点电压为一接近不变的值B. 高峰负荷时电压调高，低谷负荷时电压也调高C. 高峰负荷时，将中枢点电压调高，低谷负荷时，将中枢点电压调低D. 高峰负荷时，将中枢点电压调低，低谷负荷时，将中枢点电压调高3、我国电网中，中性点经消弧线圈接地一般采用（）。
A. 欠补偿B. 过补偿C. 全补偿D. 补偿形式不定4、架空输电线路的电抗与导线之间几何平均距离的关系为（）。
A. 几何平均距离越大，电抗越小B. 几何平均距离越大，电抗越大C. 输电线路的电抗与几何平均距离无关D. 改变导线之间的几何平均距离可以明显改变线路的电抗5、电力系统稳态分析时，用电设备的数学模型通常采用（）。
A. 恒功率模型B. 恒电压模型C. 恒电流模型D. 恒阻抗模型6、采用标幺制计算时，有功功率标幺值的单位是（）。
电气工程专业基础：电气工程基础考试题库真题及答案1、单选中间继电器的固有动作时间，一般应不（）。
A.大于20msB.大于10msC.大于0.2sD.大于0.1s正确答案：B2、单选快速切除故障将使得系统的暂（江南博哥）态稳定性得到（）。
A.无变化B.提高C.降低D.微弱的负值变化正确答案：B3、单选某三相变压器的联结组号为：Y／△-11，其含义为（）。
A.一次绕组星接，二次绕组角接，一次、二次线电压差为60°电角B.一次绕组星接，二次绕组角接，一次、二次相电压差为30°电角C.一次绕组星接，二次绕组角接，一次、二次相电压差为60°电角D.一次绕组星接，二次绕组角接，一次、二次线电压差为30°电角正确答案：D4、单选单相短路的序分量电流边界条件是（）。
A.i1+i2+i0=0B.i1=i2=i0C.i1+i2=0D.i1=i2正确答案：B5、单选直流电机空载的特点是（）。
A.电机的电枢绕组中没有电流或电流很小B.主电源的开关没有闭合C.电机轴上没有带任何负荷D.电机没有励磁正确答案：A6、单选异步电动机等效电路中的电阻r与等效归算前的电阻r2的关系为（）。
A.=kikEr2B.=（kE／ki）r2C.r2=kikED.=（ki／kE.r2正确答案：A7、单选冲击电流指的是短路后（）s瞬间的值。
A.0.01B.0.1C.0.02D.0.2正确答案：A8、单选配电装置的选择，通常要进行技术经济比较确定。
一般（）电压等级宜采用屋内配电装置。
A.35kV及以下B.35kV及以上C.10kV及以上D.110kV及以下正确答案：A9、单选零序电压的特性是（）。
A.接地故障点最高B.变压器中性点零序电压最高C.接地电阻大的地方零序电压高D.电源处最高正确答案：A10、单选衡量电压质量的指标有（）。
A.电压偏移B.电压波动C.电压闪变D.A、B和C正确答案：D11、单选采取无功补偿装置调整系统电压时，对系统来说（）。
电气工程基础知识测试题答案
1. 互感器是什么?
答：互感器是一种变压器，它的主要功能是测量和变换高电压
电流，使之可以用安全的低电压进行测量、保护和计量。
2. “接地”是什么含义？
答：接地指将设备或者电路与地连接.其目的是为了保证人身安全、设备运行的可靠性和防止静电和雷击干扰。
3. 线圈的自感是什么？
答：线圈自感是线圈自身中的感应电动势与所产生的电流之比。
4. 什么是电容？
答：电容是指一种可以储存电能的元件，在电路中起到储存电能、阻止直流电以及通过交流电的作用。
5. 什么是电阻？
答：电阻是指电流通经导体时受到的阻力，它的单位是欧姆。
6. 什么是二极管？
答：二极管是一种最简单的半导体电子器件，具有电流只能单向通过的特点。
7. 如何计算电路总电阻？
答：电路总电阻的计算公式为：总电阻Rt＝R1+R2+R3+…+Rn
8. 电流的单位是什么？
答：电流的单位是安培(A)。
9. 电势差的含义是什么？
答：电势差是指导体之间由于电荷分布形成的电场力产生的电势差异。
10. 什么是欧姆定律？
答：欧姆定律是电学的基本定律之一，它可以描述稳态下由电势差驱动的导体中的电流与电阻之间的关系。
它的数学表达式为：I = U/R.。
电气工程基础考试试题一、选择题（每题 2 分，共 40 分）1、以下哪种材料通常不用于制作电线的导体？（）A 铜B 铝C 铁D 银2、交流电路中，电阻、电感和电容串联，已知电阻为10Ω，电感为 01H，电容为10μF，电源频率为 50Hz，则电路的总阻抗为（）。
A 10 ＋j10B 10 j10C 10√2∠45°D 10√2∠－45°3、一台三相异步电动机，电源频率为 50Hz，额定转速为1440r/min，则其极对数为（）。
A 2B 3C 4D 64、变压器的基本工作原理是（）。
A 电磁感应B 电流的磁效应C 自感现象D 互感现象5、以下哪个不是电力系统的组成部分？（）A 发电厂B 变电站C 用电设备D 通信网络6、电力系统中，短路故障最严重的是（）。
A 单相短路B 两相短路C 两相接地短路D 三相短路7、避雷器的主要作用是（）。
A 限制过电压B 切断短路电流C 测量电压D 分配电能8、以下哪种控制方式不属于直流调速系统？（）A 电枢电压控制B 励磁磁通控制C 定子电压控制D 电枢回路电阻控制9、晶闸管导通的条件是（）。
A 阳极加正向电压，门极加正向电压B 阳极加反向电压，门极加正向电压C 阳极加正向电压，门极加反向电压D 阳极加反向电压，门极加反向电压10、以下哪种电机常用于数控机床的驱动？（）A 直流电机B 异步电机C 同步电机D 步进电机11、电力电子器件中，属于全控型器件的是（）。
A 二极管B 晶闸管C 电力晶体管D 电力二极管12、在电力系统中，无功功率的主要作用是（）。
A 提高功率因数B 维持电压水平C 减少有功损耗D 提高电能质量13、以下哪种保护装置常用于变压器的保护？（）A 过流保护B 差动保护C 零序保护D 距离保护14、三相四线制供电系统中，中线的作用是（）。
A 提供零序电流通路B 提供相电流通路C 提供线电流通路D 提高功率因数15、以下哪种方法不能提高电力系统的静态稳定性？（）A 提高发电机的电动势B 减小系统电抗C 增加输电线路的电阻D 提高系统电压16、以下哪种仪表不能测量交流电压的有效值？（）A 电磁式电压表B 电动式电压表C 磁电式电压表D 示波器17、电气设备的绝缘电阻通常用（）来测量。
电气工程基础考试试题电气工程基础考试试题电气工程是一门应用广泛的学科，涉及到电力系统、电路、电机、电子技术等多个领域。
对于电气工程学生来说，掌握基础知识是非常重要的。
为了评估学生对电气工程基础知识的掌握程度，学校通常会组织电气工程基础考试。
本文将从电力系统、电路、电机和电子技术四个方面，介绍一些常见的电气工程基础考试试题。
一、电力系统1. 请简述电力系统的组成部分。
电力系统由电源、输电线路、变电站和用户组成。
电源包括发电厂和电池组，输电线路用于将电能从发电厂输送到变电站，变电站将电能进行变压、变频等处理后再输送给用户。
2. 请解释电力系统中的三相电是什么意思。
三相电是指电力系统中的电压和电流具有三个相位差120度的交流电信号。
三相电比单相电具有更高的功率传输能力和更好的电力质量。
二、电路1. 请解释电流、电压和电阻的概念，并写出它们的单位。
电流是电荷在单位时间内通过导体的数量，单位是安培（A）；电压是电势差，表示电荷在电路中的能量转化情况，单位是伏特（V）；电阻是电路中阻碍电流流动的物理量，单位是欧姆（Ω）。
2. 请简述串联电路和并联电路的特点。
串联电路是指电路中的元件按照顺序连接，电流在各个元件之间保持不变，电压按照元件的电阻大小分配。
并联电路是指电路中的元件并联连接，电流在各个元件之间分配，电压保持不变。
三、电机1. 请解释直流电机和交流电机的区别。
直流电机是指通过直流电供电的电机，它的转子和定子通过电刷和电刷环进行电流的传递。
交流电机是指通过交流电供电的电机，它的转子和定子通过电磁感应产生转矩。
2. 请简述电机的启动方式有哪些。
电机的启动方式包括直接启动、星角启动和自耦变压器启动。
直接启动是指将电机直接与电源连接，适用于小功率电机；星角启动是通过切换绕组的接线方式实现的，适用于中小功率电机；自耦变压器启动是通过自耦变压器调节电压实现的，适用于大功率电机。
四、电子技术1. 请解释半导体的概念，并简述半导体材料的特点。
一、单项迭择題｛本大题共鬲小題，每/卜題1分，共丹分）1＞电力卿通常按电压等级的高低、供电范围的大小分沖：O A＞配电网0・傑“电岡Oc.枢鈕电网g超高圧远距离输电阿2、对单元接线的发电机变压器姐，变压器的可能变比箱IO A. iokv/22atvOE、10kV/242kVOC.10.5kW220kV0叭10+ 5kV/242kV3、我国电力系统的中性点接地方式主茎有4种，即不接地O A.经电阻穩地O B.经电客接地OC＞经电压互感春捺地0叭经电境養地4、启停建度最快的笈电机组是（）Ok.凝汽式汽轮机组C E.水轮机组Os哄热武背压机粗g燃=枪机组DDAB DBCD CCCDABA5、可以保证不停电核修出线断路器的主接线賂式是（）g单母线OS.双母线分段g双母线OD；双母绒带旁母塢6.目前测量用电流互感器的港确级一般为（）Ok、级O B.o. 5级Oc. 1 圾C D.3级%下列方式中，哪一项不厲干保护橫零方式了（）Oh、7N-C-S方式C■艮顶-孑方式OC. TT方式Olh TM-C方式&输电线蹈一相等值电略中的电抗所蕃征的物理现線是（5载流导线的岌熱「艮载涼导绒周围产生的电场效应地方电力陶、区域电力网和（）经消弧建圈接地、直接接地和（）Oc.载流导线的泄漏电潇■；叽载流导线周围产生的磁场效应CCCDABA氛220iV^申育A 、B 两合变压器，已知鼻 =15歸,巴申二 5%'则变压器电扰（）10. 在正常运行我杰下，电烦誥两端的电压菱不应该超过网络颔定电压的5%,这垦5%指的昱（ g 电压偏移O 氐电圧偉落Oc.电压损耗 Or.电压闪变H.蛊路后焉的短路电瀟近似为（）g 冲违电涼O B .起始次暫态电流g 稳态想路电渝JD 、想路电沛的自由分量12. 工程上进行电为系统短路计算时遗常用时基准值不包括（〕 O 氛三相功幸O 乩线电压 5、统电流g 二拥尊值阻挤f 电力吾统三相毎路后D.O2S 的規路电流“a 血和乩"的短路电渝『roh 箱比（） C'A^皿 -^XQI J匚;'乩 厶工102』冃？血丄1仪若境电机电压母线上接有？台或以上主变压器，当其中容童協大的一台因故退出运行时,O 乩&啸O B 、70sOCs 80^ OD-，90S其他主变压雜在允许正常过负荷范围內应能输送刖余功军的（）好经电抗器供电的线路外，在短路计算点烹主三相短路时（） 匚A 在被选择设备上渝过最大短路电流 6、京统具有堀大短路电流Cc.母线上流过壘丸短蹈电浣袪无0叭断路莽上沆亡養丁短路电流BDCAD AAACA16.左电力系城中枢点电压的各种谄压方式中，常谄压方式要求任何负苛下都保持为绘路擁定电压的(_)X、100%K 、102»^lUb» J 9碟~10酣D 、102,5*^1 n?, h%1叽三段式电流保护中，第口段保护柴置比需I 段保护茱置塞的元件是()5、屯涼变抿翱O B .电沛堆电裁Oc.信号罐电器C D 、时间坯电暮丄、低压继电器的返回系数］)O'A.屮于1O 氛等于1 ..兀、大于1 g 不确定1队往①屏面布置图、②屏背面接绞图、色端干排图中，安装接线图包話() O A .①②③O BS ①②OCs ①辺Ou.②③so,弄统发生单相扶地故陣rh 非故倖碍的景丈过电压可迭相电压的(2K 切除空载变圧議时产生过电压的原因昂() OA.斷路需开斷能力太逞O B .断路器开断能力太骥Cs 断路器发性重燃O D .与断路器性能无董泛、空羲集蹈正常合闸时出现的过电圧绘高可达电源电压的〔)O R 、2倍 OB H 2.5倍g J 借 LD 3. 5倍23.在确定避雷针的保护范围时，我国有关规程推荐的保护范围所对应的绕击槪率是〔) OAs 0. !.«O F 、0. 2%OCs 0. 3% (')D. 0. 5%o oo OA B c P o oo O24.在发电厂防雷中，釆用电缆的主蔑作用是（）g限制雷电流幅值OB、限制雷电流睦度g降低雷击跳闸率O D、提高ffl）臂拣■平25、电力系统中进行絶缘配合旳目的在干〔〕确定各种电气设备的绝竦水平O B.保证经济费用最小（..■C-.保证各种电气设备可龛、雯全返行g 减少事故发生率26、电气一次接线：发电厂和变电站中的一次设备（1分），按其功能和输配电流程，连接而成的电路称为电气主接线，也称电气一次接线或一次系统（2分）。
27、正序等效定则正序等效定则：在简单不对称短路的情况下，短路点的正序分量电流，与在短路点每一相中0和一接入附加电抗-而发生三相短路的电流相等。
28、近后备保护近后备保护：在保护安装处的主保护拒动时动作的保护称为近后备保护。
29、工频电压升高工频电压升高：电力系统在正常运行或故障时可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，称为工频电压升高。
30、落雷密度落雷密度：每平方千米每雷暴日的地面受到的平均落雷次数。
31、某变电站采用双母线接线，有2条进线，4条出线，画出其电气主接线，并说明不停电检修工作母线的操作步骤？（正常运行时，一组母线工作，另一组母线备用）（1）图（2.5 分）。
（2）闭合母联两侧的隔离开关,合QF向备用母线充电（0.5）；若备用母线带电后一切正常，下一步则先接通（一条或全部）回路接于备用母线侧的隔离开关，然后断开（该条或全部）回路接于工作母线上的隔离开关，（1分）；待全部回路操作完成后，断开母联断路器及其两侧的隔离开关。
（1分）32、简述降低电网电能损耗的措施。
（1）提高电力网负荷的功率因数，降低电网的电能损耗：①合理选择异步电动机的容量及运行方式；②实现无功功率就地补偿，限制无功功率在电网中传送。
（2.5分）（2）合理组织电力网的运行方式：①电力网运行于重负荷状态时，应尽量提高运行电压水平，以降低功率损耗和电能损耗；②合理组织并联变压器的运行，减少功率损耗和电能损耗。
（2.5分）33、以三段式电流保护为例，说明保护配置时应该如何保证动作的选择性以各级线路动作值和动作时间相互配合来保证选择性（2分）电流I段按躲开本线路末端最大短路电流整定，动作时间为0s；（1分）电流II段整定值与下一条线路的I段（或II段）整定值配合，动作时间相应提高Dt ；（1分）电流III段整定电流躲开正常工作电流，定值较小，因此采用动作时间来保证选择性。
电流III段动作时间按照阶梯原则整定，即前一级线路比后一级线路动作时间相应提高Dt ;并且电流III段动作时间长于电流I、II段动作时间。
（1分）34、如图所示回路是如何区分手动跳闸与自动跳闸的？答：①手动或自动跳闸前，断路器处于合闸状态（QF1断开，QF2接通），控制开关SA的16-13接点接通，红灯RD发岀平光；（1分）②当值班人员手动操作使断路器跳闸后（QF1接通，QF2断开），控制开关处在跳闸后”位置，SA的10-11接点接通，绿灯GN发岀平光，指示断路器在分闸状态。
（2分）③当断路器由继电保护动作自动跳闸后，控制开关仍处在原来的合闸后”位置，而断路器已经跳开，两者的分合闸位置不一致，此时绿灯GN经SA的9-12接点接至闪光电源小母线+WF 上，所以绿灯闪光，以引起值班人员的注意。
（2分）35、含有铁芯元件的回路中为什么会出现铁磁谐振过电压？35答：电力系统正常运行时呈感性。
（1分）当外界扰动使电流增大时，铁芯元件磁饱和，L下降。
当L下降到感抗与容抗接近或相等时就出现铁磁谐振过电压。
（3分）即使外界扰动消除，铁磁谐振过电压仍会存在。
（1分）36、变电站的雷害来源有哪些？说明其防雷的基本措施。
答：变电站的雷害来源主要有直击雷及沿导线入侵波过电压。
（2分）对于直击雷采用避雷针（线）保护，但在选择安装地点时要注意安全距离，对于入侵波过电压，采用避雷器保护，但要注意避雷器安装地点与被保护设备间的距离不能超过允许值并加进线保护段。
（3分）37、如图所示网络，变压器参数为-■ =16000kV XA, D - =21kW，-，%=0.85，D* =85kW，%=10.5，变比K=110kV/11kV ; 10kV 线路参数为r0=0.65W/km ，x0=0.33W/km ;变压器高压侧电压为115kV ;负荷一=(11+j4.8) MV< A，丄=(0.7+j0.5 ) MV< A。
试求 c 点电压・。
37解：（1）各元件参数（2分）变压器：KT = 110/11 = 10R r =2^^/^^ = 756.25x35/16000 = 4 02f? X T = Z^%/100 = 756.25 x 10.5/100= 79.41 U苗口二/垃+ J 十密^为7 = 21+丿lUU \= 0.021+ j0,136Mra10kV 线路：R z =?o?= 0.65x5= 3.25Q X L 二和二 0.33川二1 &a(2)等值电路(2分)(3) 功率分布计算(3分)10kV 线路:毘 二 $込+ 淫丄=0.7+>0.5 4-0.024 + jO.O12= 0 724 + j^\2MVA变压器支路:SJ =仏+碍=11 + 丿 48+Q724+J0k 512 = 11.724+j5.3\2M^A x(4.Q2-^j7?.41) = 0.055+j1.088Mra耳 询 +码=11/724+ J5.312 + Q.055 + jL08S= U.779 +」6.4^4f]| DC \ —.d^lliJJ A 1厂100rC1.73 +0 5a ""io 3~x(125+/L65) = Q.Q24+j0.012A/K411.724a +5.312ano(4) 电压计算(3分)-in 愛聲竺竺十 加 • 11561 W.17H0 = U 017tK0.724x3.25+ 0.512x1.65 11.01738、如图所示电力系统，各元件参数标么值如下: 发电机: 曲=50MW A , E= =1.1，厂=0.2, 込=0.3; 变压器 匚= 60MW A ,%=10.5 ;‘匸=20W ;变压器 匚： =30MV< A , %=10.5 ;每回线路：100km ,；】=0.4W/km ，二=0.8W/km 。
取’=60MV< A ，求： (1) k 点短路的冲击电流；38、解：(1)参数计算(2分)发电机：X = 02x —= 0.2^ 1 50兀=0—-0.36250变压器• -: 一”■:X = 20x-^- = 0.09 ‘ 115aF ns =11.017-= 10.73t^(2)通过计算说明，k 点发X T2= 0.1O5X—= 0.21 变压器I ：输电线路：X n三丄X100x0.4^-^=-= 0.0921 21152X n =-xlOOxO.gx-^-^ 0 18 n2 1153(2)求k点短路的冲击电流(4分)等值电路如图X lz=0.24 + 0.105 + 0.09 = 0.435 t = — = 2.5290.435g =j2xl.Sx2 529 = 6437二6.43" —=1 94h4J3xll5(3) 负序和零序等值电路如图(4分)^2Z = 0.36+0.105 + 0.09= 0.555礼=0,27+0.105 + 0.13= 0 555流经变压器：中性点的电流即为零序电流。
