学习-----好资料《电气工程基础》（熊信银张步涵华中科技大学）习题答案更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料更多精品文档．学习-----好资料因时间较紧，所以没能仔细核查，其中可能错误较多。
若看得不太本题解为图片组合而成，清楚，敬请谅解……更多精品文档．。
电工基础知识 A 类试卷姓名：分数：考试时间：1小时一、单项选择题（每题2分，满分40分）：1、电路中有正常的工作电流，则电路的状态为（C ）A．短路 B. 开路 C. 通路 D.任意状态2、荧光灯在并联电容器后，其消耗的功率将( C )A.曾大B减小C不变D与并联电容器容量有关3、在砖混结构的墙面或地面等处钻孔且孔径较小时，应选用（B ）。
A.电钻B.冲击钻C.电锤D.台式床钻4、一个12V、6W的灯泡，接在6V的电路中，灯泡中的电流为（D ）。
A．2A B. 1A C. 0.5A D. 0.25A5、发生电气火灾时应首先考虑（）AA、切断电源B、用水灭火C、用灭火器灭火D、迅速离开现场6.一般热继电器的热元件按电动机的额定电流In来选择热元件电流等级，其整定值为（B ）InA. 0.3~0.5B. 0.95~1.05C. 1.2~1.3 D1.3~1.4 7、荧光灯在并联电容器后，其消耗的功率将( C )A.增大B减小C不变D与并联电容器容量有关8、室内灯具距地高度一般不低于（ B ）米。
A、2B、2.5C、39、低压断路器的热脱扣器的作用是( B )。
A.短路保护B.过载保护C.漏电保护D.缺相保护10、我国常用导线标称截面25mm2与50mm2的中间还有一级导线的截面是( B )mm2。
A.30B.35C.40D.45 11、当电源电压降低时，三相异步电动机的起动转矩将（ C ）A.提高B.不变C.降低12.、一般异步电动机的额定效率为（B ）A.70%~85%B.75%~98%C.95%以上13、指针式万用表适用的正弦频率范围一般为（A ）A.最高档B.最低档C.任意档14、使用绝缘电阻表时摇动手柄要均匀，其转速一般保持在（C ）r/min左右A.10B.60C.120D.24015、在潮湿的工程点，只允许使用（C ）进行照明A.220V灯具B.36V的手提灯C.12V的手提灯D.110V16、我国的安全工作电压规定一般规定为（C ）A.12VB.24VC.36VD.50V17、人体的触电方式中，以（B ）最为危险A.单相触电B.两相触电C.跨步电压触电18、熔断器主要用于电气设备的（）保护。
2008年度全国注册电气工程师（供配电）执业资格考试基础试卷（下午）答案1. 图示电路电流I 为：（A ）2A （B ）-2A （C ）3A （D ）-3A 解：选B 。
依题意的可以得到：35512,2I I A −=−+=−。
2. 列写节点方程时，图示部分电路B 点的自导为：（A ）9S （B ）10S （C ）13S （D ）8S解：选D 。
这道题目比较简单，需要注意的是1S 电导不计入自导。
3. 列写节点方程时，图示部分电路B 点的注入电流为：（A ）21A （B ）-21A (C)3A (D)-3A 解：选B 。
完全是概念题。
4. 图示电路ab 端口的等效电路为：（A ）70V 与2.93Ω串联 （B ）-70V 与2.93Ω串联 （C ）70V 与2.9Ω串联 （D ）-70V 与2.9Ω串联 解：①求等效电阻。
把电压源置零，in R 1//43//7 2.9=+=Ω； ②求开路电压。
oc 47U 10010010V 1473=×−×=++； 点评：此题是错题，没有答案，注电考试有时会莫名其妙的出现错题，无法理解。
5. 图示电路的输入电阻为;(A)8Ω (B)2Ω (C)4Ω (D)6Ω解：选C 。
由题意可知，右边4Ω电阻通过的电流为0，即断开。
所以输入电阻为4Ω。
6. 图示电路的输入电阻为：（A ）3Ω（B ）6Ω（C ）4Ω （D ）1.5Ω解：选D 。
由o U 6I U 6I I'=-4I R 1.5I'-4I−=−===Ω，，则。
7. 图示电路的输入电阻为：（A ）2Ω （B ）4Ω （C ）8Ω （D ）-4Ω 解：选B 。
点评：此题和第5题一样。
8. 图示电路的输入电阻为：（A ）-32Ω （B ）3Ω （C ）10Ω （D ）4Ω解：选A 。
由，，得1I 4=−I 111U 2I 10I 8I =−+=1in 18U R 3I 4I I 2===−−Ω。
广东技术师范学院Array 2023—2023学年度第( 1 )学期期末考试试卷参照答案科目: 电力系统工程基础A卷考试形式: 闭卷考试时间:120分钟一、填空题( 每空1分, 共14分)1、中枢点调压可以采用顺调压、逆调压和常调压。
2、衡量电能质量旳重要指标有电压、频率、波形。
3、列举两种无汇流母线旳电气设备连接方式: 单元接线、外桥接线、内桥接线、角形接线。
4、三绕组变压器分接头装于_高压侧。
5、电流旳I、II、III段保护分别是_无时限电流速断保护、带时限电流速断保护、定期限过电流保护。
二、选择题（每题2分, 共16分）1、目前我国电力工业旳主力是（B ）A、核电和水电B、火电和水电C、风力发电和潮汐发电D、核电和火电。
2、选择下列电气设备时, 不需要校验动稳定旳是（B）A、断路器B、电压互感器C、隔离开关D、电流互感器3、对电气主接线最基本旳规定是。
（C）A.经济性 B、灵活性 C、可靠性 D、易扩建性4.选择电流互感器旳特殊条件是（ D ）A、短路动稳定校验B、短路热稳定校验C、选择性校验D、.精确度校验5.下列哪个图为升压型三绕组变压器旳三个绕组在铁心上排列方式（A ）6、供电系统短路故障中, 发生概率最大旳短路类型为（A）A、三相短路 B. 两相短路 C、两相接地短路 D、单相短路7、如下不是新能源发电旳是。
（D）A.潮汐发电B.风力发电 C、生物质能发电 D、水力发电8、保护接地旳作用有（B）A.保证照明用电旳可靠性 B、保证人身安全 C、保证设备绝缘安全三、名词解释（每个3分, 共15分）1.发电煤耗率: 答: 每发一度电需要消耗多少克（公斤）旳原则煤2.电气主接线（答: 高压电器通过连接线, 按其功能规定构成接受和分派电能旳电路。
）3、电压损耗答：所谓电压损耗是指线路首末两端电压旳数值差, 用∆U表达, 即∆U= U1- U2。
4、最大负荷年运用小时数Tmax 答: 假如顾客以年最大负荷Pmax持续运行Tmax小时所消耗旳电能即为该顾客以变负荷运行时整年消耗旳电能A, 则Tmax为最大负荷年运用小时数。
电气工程专业基础：电气工程基础考试题库真题及答案1、单选中间继电器的固有动作时间，一般应不（）。
A.大于20msB.大于10msC.大于0.2sD.大于0.1s正确答案：B2、单选快速切除故障将使得系统的暂（江南博哥）态稳定性得到（）。
A.无变化B.提高C.降低D.微弱的负值变化正确答案：B3、单选某三相变压器的联结组号为：Y／△-11，其含义为（）。
A.一次绕组星接，二次绕组角接，一次、二次线电压差为60°电角B.一次绕组星接，二次绕组角接，一次、二次相电压差为30°电角C.一次绕组星接，二次绕组角接，一次、二次相电压差为60°电角D.一次绕组星接，二次绕组角接，一次、二次线电压差为30°电角正确答案：D4、单选单相短路的序分量电流边界条件是（）。
A.i1+i2+i0=0B.i1=i2=i0C.i1+i2=0D.i1=i2正确答案：B5、单选直流电机空载的特点是（）。
A.电机的电枢绕组中没有电流或电流很小B.主电源的开关没有闭合C.电机轴上没有带任何负荷D.电机没有励磁正确答案：A6、单选异步电动机等效电路中的电阻r与等效归算前的电阻r2的关系为（）。
A.=kikEr2B.=（kE／ki）r2C.r2=kikED.=（ki／kE.r2正确答案：A7、单选冲击电流指的是短路后（）s瞬间的值。
A.0.01B.0.1C.0.02D.0.2正确答案：A8、单选配电装置的选择，通常要进行技术经济比较确定。
一般（）电压等级宜采用屋内配电装置。
A.35kV及以下B.35kV及以上C.10kV及以上D.110kV及以下正确答案：A9、单选零序电压的特性是（）。
A.接地故障点最高B.变压器中性点零序电压最高C.接地电阻大的地方零序电压高D.电源处最高正确答案：A10、单选衡量电压质量的指标有（）。
A.电压偏移B.电压波动C.电压闪变D.A、B和C正确答案：D11、单选采取无功补偿装置调整系统电压时，对系统来说（）。
《电气工程基础》题解1-1 简述我国电力工业的现状和发展前景？答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和电源结构建设等方面均取得了世人瞩目的成就。
目前我国电力工业已进入“大机组”、“大电网”、“超高压”、“高自动化”的发展阶段。
截至2000年，全国装机容量已达316GW，年发电量1.3*1012KW•h,均居世界第二位，成为一个电力大国。
不过与发达国家相比仍有较大差距。
主要体现在，我国电力工业的分布和发展还很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有0.25KW。
电力工业还需持续、稳步地发展。
我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展核电、因地制宜利用其他可再生能源发电，搞好水电的“西电东送”和火电的“北电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价上网，建立竞争、开放、规范的电力市场。
随着总装机容量为18200MW的三峡水电站的建成，将为我国的电力工业发展注入强大的活力和深远的影响。
2009年三峡电站全部建成投产后，将会通过15回500KV交流输电线路和3回500KV直流双极输电线路，将其巨大的电能向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。
1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？答：电能生产主要有以下特点：⑴电能的生产和使用同时完成。
在任一时刻，系统的发电量只能取决于同一时刻用户的用电量。
因此，在系统中必须保持电能的生产、输送、和使用处于一种动态的平衡。
⑵正常输电过程和故障过程都非常迅速。
电能是以电磁波的形式传播的，所以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力系统的正常运行，必须设置完善的自动控制和保护系统。
⑶具有较强的地区性特点。
电力系统的规模越来越大，其覆盖的地区也越来越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规划时必须充分考虑地区特点。

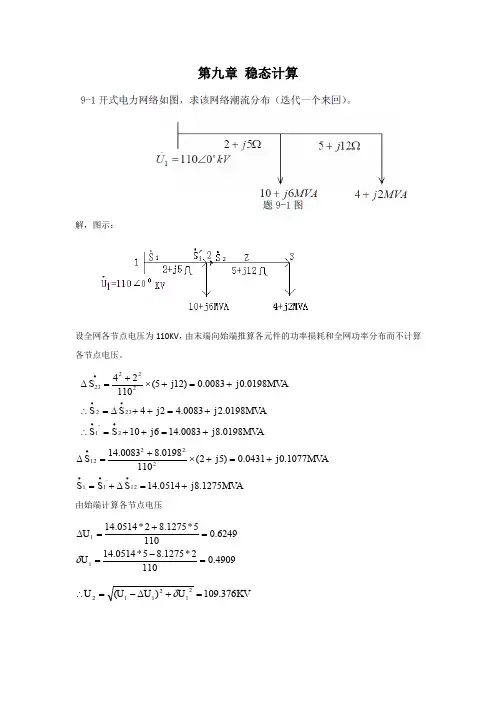

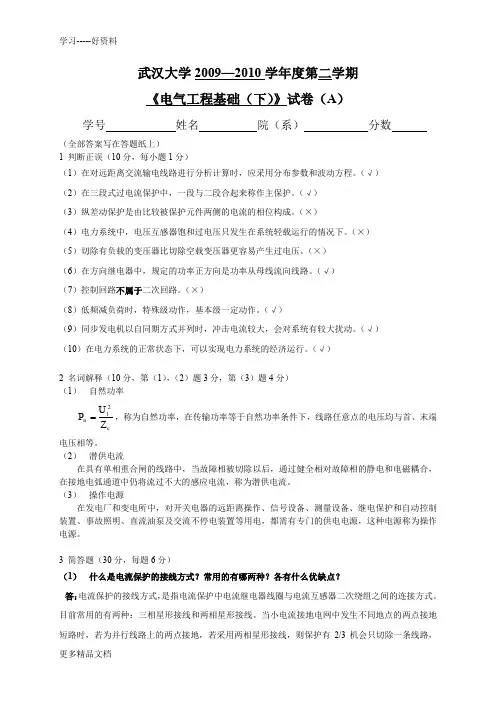

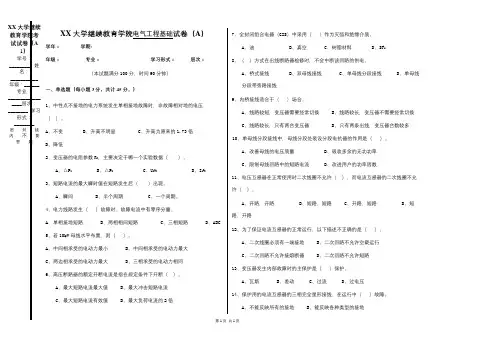

武汉大学2009—2010学年度第二学期《电气工程基础（下）》试卷（A ）学号 姓名 院（系） 分数 （全部答案写在答题纸上）1 判断正误（10分，每小题1分）（1）在对远距离交流输电线路进行分析计算时，应采用分布参数和波动方程。
（√）（2）在三段式过电流保护中，一段与二段合起来称作主保护。
（√）（3）纵差动保护是由比较被保护元件两侧的电流的相位构成。
（×）（4）电力系统中，电压互感器饱和过电压只发生在系统轻载运行的情况下。
（×）（5）切除有负载的变压器比切除空载变压器更容易产生过电压。
（×）（6）在方向继电器中，规定的功率正方向是功率从母线流向线路。
（√）（7）控制回路不属于二次回路。
（×）（8）低频减负荷时，特殊级动作，基本级一定动作。
（√）（9）同步发电机以自同期方式并列时，冲击电流较大，会对系统有较大扰动。
（√）（10）在电力系统的正常状态下，可以实现电力系统的经济运行。
（√）2 名词解释（10分，第（1），（2）题3分，第（3）题4分）（1） 自然功率cZ U P 21n ，称为自然功率，在传输功率等于自然功率条件下，线路任意点的电压均与首、末端电压相等。
（2） 潜供电流在具有单相重合闸的线路中，当故障相被切除以后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流。
（3） 操作电源在发电厂和变电所中，对开关电器的远距离操作、信号设备、测量设备、继电保护和自动控制装置、事故照明、直流油泵及交流不停电装置等用电，都需有专门的供电电源，这种电源称为操作电源。
3 简答题（30分，每题6分）（1） 什么是电流保护的接线方式？常用的有哪两种？各有什么优缺点？答：电流保护的接线方式，是指电流保护中电流继电器线圈与电流互感器二次绕组之间的连接方式。
目前常用的有两种：三相星形接线和两相星形接线。
当小电流接地电网中发生不同地点的两点接地短路时，若为并行线路上的两点接地，若采用两相星形接线，则保护有2/3机会只切除一条线路，从而提高了供电的可靠性，这是两相星形接线的优点。
电气基础试题及答案解析一、单项选择题（每题2分，共20分）1. 电路中电流I与电压U之间的关系，由欧姆定律描述，其公式为：A. I = U/RB. I = U * RC. I = U^2/RD. I = R/U答案：A2. 交流电路中，电感元件的阻抗与频率的关系是：A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率成反比答案：A3. 变压器的工作原理是基于：A. 电磁感应B. 静电感应C. 磁极吸引D. 电流的热效应答案：A4. 电路中，电阻R、电流I和电压U之间的关系，不遵循欧姆定律的是：A. 串联电路B. 并联电路C. 三相电路D. 非线性电路答案：D5. 电路中，电容器的容抗与频率的关系是：A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率成反比答案：B6. 电路中，电感器的感抗与电流变化率的关系是：A. 与电流变化率成正比B. 与电流变化率成反比C. 与电流变化率无关D. 与电流变化率成反比答案：A7. 电路中，二极管的导电特性是：A. 只允许电流单向流动B. 只允许电流双向流动C. 电流可以双向流动，但有方向性D. 电流可以双向流动，无方向性答案：A8. 电路中，三极管的基本作用是：A. 整流B. 放大C. 滤波D. 稳压答案：B9. 电路中，电感器和电容器串联时，电路的总阻抗与频率的关系是：A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率成反比答案：B10. 电路中，交流电路的功率因数是指：A. 电压与电流的相位差B. 电压与电流的有效值比C. 电压与电流的最大值比D. 电压与电流的瞬时值比答案：A二、多项选择题（每题3分，共15分）11. 电路中，以下哪些元件是纯电阻元件：A. 电阻器B. 白炽灯C. 电容器D. 电感器答案：A、B12. 电路中，以下哪些元件的阻抗会随着频率的增加而增加：A. 电阻器B. 电容器C. 电感器D. 二极管答案：C13. 电路中，以下哪些元件的阻抗会随着频率的增加而减少：A. 电阻器B. 电容器C. 电感器D. 二极管答案：B14. 电路中，以下哪些元件可以用于整流：A. 电阻器B. 二极管C. 三极管D. 电容器答案：B15. 电路中，以下哪些元件可以用于滤波：A. 电阻器B. 电容器C. 电感器D. 二极管答案：B、C三、填空题（每题2分，共10分）16. 电路中，当电压U一定时，电阻R越小，通过电阻的电流I将_________。
武汉大学2009—2010学年度第二学期《电气工程基础（下）》试卷（A ）学号 姓名 院（系） 分数 （全部答案写在答题纸上）1 判断正误（10分，每小题1分）（1）在对远距离交流输电线路进行分析计算时，应采用分布参数和波动方程。
（√）（2）在三段式过电流保护中，一段与二段合起来称作主保护。
（√）（3）纵差动保护是由比较被保护元件两侧的电流的相位构成。
（×）（4）电力系统中，电压互感器饱和过电压只发生在系统轻载运行的情况下。
（×）（5）切除有负载的变压器比切除空载变压器更容易产生过电压。
（×）（6）在方向继电器中，规定的功率正方向是功率从母线流向线路。
（√）（7）控制回路不属于二次回路。
（×）（8）低频减负荷时，特殊级动作，基本级一定动作。
（√）（9）同步发电机以自同期方式并列时，冲击电流较大，会对系统有较大扰动。
（√）（10）在电力系统的正常状态下，可以实现电力系统的经济运行。
（√）2 名词解释（10分，第（1），（2）题3分，第（3）题4分）（1） 自然功率cZ U P 21n ，称为自然功率，在传输功率等于自然功率条件下，线路任意点的电压均与首、末端电压相等。
（2） 潜供电流在具有单相重合闸的线路中，当故障相被切除以后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流。
（3） 操作电源在发电厂和变电所中，对开关电器的远距离操作、信号设备、测量设备、继电保护和自动控制装置、事故照明、直流油泵及交流不停电装置等用电，都需有专门的供电电源，这种电源称为操作电源。
3 简答题（30分，每题6分）（1） 什么是电流保护的接线方式？常用的有哪两种？各有什么优缺点？答：电流保护的接线方式，是指电流保护中电流继电器线圈与电流互感器二次绕组之间的连接方式。
目前常用的有两种：三相星形接线和两相星形接线。
当小电流接地电网中发生不同地点的两点接地短路时，若为并行线路上的两点接地，若采用两相星形接线，则保护有2/3机会只切除一条线路，从而提高了供电的可靠性，这是两相星形接线的优点。
缺点是，当中性点不直接接地电网中发生不同地点的两点接地短路时，若为串联线路上的两点接地，若采用两相星形接线，则保护有1/3机会l误跳，扩大了停电范围，作为降压变压器和相邻线路保护的后备保护时，会出使靠近电源的线路1现灵敏度不能满足要求的情况在大电流接地电网中发生单相接地故障时，两相星形接线有一相无法反映故障。
三相星形接线的优缺点与两相星形接线正好相反。
（2）电力系统的频率下降会引起那些事故？自动控制系统应采用那些措施恢复频率？答：频率下降到46Hz左右时，会使火电厂的有功出力降低，从而使系统频率进一步下降，造成频率崩溃，系统瓦解，形成大面积停电。
因此，当系统频率大幅度下降时，自动控制系统应采取措施，迅速恢复频率。
这些措施包括:（1）迅速启用电力系统中的旋转备用。
（2）迅速启动和投入备用发电机组（主要是水力发电机组，采用低频自启动）。
（3）自动按频率减负荷，切除部分用户负荷。
（4）自动解列，将系统解列成几个小系统运行。
（3）电力系统调度自动化有哪些主要功能？答：电力系统调度自动化的功能包括：1）电力系统监视与控制2）电力系统安全分析3）电力系统经济调度4) 自动发电控制（4）消除电压互感器饱和过电压的措施有哪些？答：1）在中性点不接地的电网中，可在零序回路中增加阻尼（开口三角绕组接灯泡）或躲开谐振条件，包括选用励磁特性好的电磁式电压互感器或只使用电容式电压互感器，回路加电感，当空母线带PT合闸时可适当增加空线，减少系统中接地的PT台数等；2）保证系统三相对地阻抗的对称性，避免中性点位移。
（5）什么是SCADA系统，它的主要功能是什么？答：SCADA（Supervisory Control and Data Acquisition）系统是电力系统调度自动控制系统，具有对电力系统运行状态的监视（包括信息的收集、处理和显示），远距离的开关操作，自动发电控制及经济运行，以及制表、记录和统计等功能。
它可将电网中各发电厂和变电所的有关数据集中显示到模拟盘上，使整个电力系统运行状态展现在调度员面前，及时将开关变化和数值越限报告给调度员4识图题（20分）（1）下图是高压断路器的控制回路，请说明本地手动合闸时的相关回路，并叙述各元件的动作顺序（包括操作前、操作中、操作后的状态）。
答：相关回路为(+W)―S―SA合―KCFV2―K3―QF2―YC―（-W）。
首先将控制开关S旋至“就地”位置、遥控压板XB2打开，核对无误后，按下控制开关“SA合”，这时电路(+W)―S―SA合―KCFV2―K3―QF2―YC―（-W）接通，于是断路器合闸。
接着，断路器辅助触点*QF1闭合、触点QF2断开。
辅助触点QF2的断开切断了合闸回路的电源，可避免合闸线圈YC因常期通电而烧毁，辅助触点QF1的闭合，电路（+W）―K7―HR―QF1―YT―（-W）接通，于是红灯发光，表明断路器处于合闸状态，同时合闸位置继电器K7也励磁动作，发出合闸信息。
（2）试绘图分析铁磁谐振过电压的发展过程，并简述铁磁谐振过电压有哪些性质。
答：按电路定理，电感上电压与电容上电压之间的差值必定等于电源电压。
因此，当我们将电源电压由正常工作值E开始不断加大时，电路的工作点将沿曲线3自a点上升。
但当电源电压超过m点的值U0以后，工作点显然不是沿m-d段下降（因为后者意味着电源电压的下降），而将从m点突然跳到U值却n点，并沿n-e 段上升。
n点与m点相比较，其相应的电源电压虽然一样，但电容上的电压CU值也增大了。
即此时产生了过电压。
大得多。
同时电感上的电压L铁磁谐振过电压有以下特征：（1）铁磁谐振过电压产生的条件是CL ωω10>； （2）需要外界激发；（3）受电感非线性的限制，铁磁谐振过电压不会太高，但过电流会很大；（4）铁磁谐振可能自保持；（5）相位反倾现象；（6）有高频或分频谐振。
5计算题（30分，第一小题10分，第二小题20分）（1） 某电力系统的负荷额定功率P LDN =1600MW ，f N =50Hz ，K LD*=2.1，系统可能出现的最大功率缺额P la.max =232MW 。
系统机组出力不可调。
试求：1、无减负荷措施时系统频率会下降到多少。
2、若系统投入低频自动减负荷装置，在全部动作后希望系统频率恢复到f res =49.1Hz ，求低频自动减负荷装置的切除负荷总功率cut ΣP ⋅。
解：首先求出现最大功率缺额且无减负荷措施时系统频率稳态值∞f ，得23250 3.62521600f ∞∆=⋅=Hz 故有50 3.62546.375Hz f ∞=-=求得N res res N0.018f f f f *-∆== 即可求得ZDPJ 的切除负荷总功率Σcut ⋅P 为La max LD res LDN cut ΣLD res 232 2.10.0181600178.26MW 11 2.10.018P K f P P K f ⋅**⋅**-∆⋅-⨯⨯===-∆-⨯ （2）下图所示网络中，线路l 1、 l 2均装有三段式电流保护。
已知：I rel K =1.15，I I rel K =1.25，线路每公里正序电抗为 X 1=0.38Ω/km ，试求：保护1的电流I 、II 段的动作值I 1op I 、I I 1op I 、动作时限I 1t 、I I 1t 及电流I 段的最小保护范围l min %。
B3 X S.min =3.1Ω X S.max =6.2Ω115kV解：（１）先求电流Ⅰ段的整定值f max .min 3.287()3.1450.38P B s AB E I kA X X ===++⨯&(2)f min .max 2.468()22 6.2450.38P B s AB E I kA X X ==⨯=++⨯&(2)f min .max 1.247()C s AB BC I kA ===& =I 1p o I &I rel K m ax fB I &=1.15×3.287=3.780(kA)动作时限为：)(01s t =I最小保护范围 min l (%)=%100)23(1max S I 1OP AB ⨯-X I E X ϕ=1 6.2)450.38-⨯%100⨯ =52.70%>(10~20)% (2)求电流Ⅱ段的整定值：max .min 115/ 1.544()3.10.38(4560)P fC s AB BC E I kA X X X ===+++⨯+& 与线路BC 配合：=I I 1op I &I I rel K =I 2op I &=I I rel K I rel K m axf C I &=1.25×1.15×1.544=2.220(kA) 校验灵敏度：(2).min 11 2.468 1.1172.220fB op I K I II II ===<1.3～1.5， 不满足要求1t II =2t II +∆t=1(s)。
