QTZ塔式起重机附墙
- 格式:docx
- 大小:16.56 KB
- 文档页数:8
QTZ400塔式 起重机附墙校核验算一、附墙外载荷计算 1.塔机自重产生的倾翻弯矩m N 4511707.16m kg 716.451170⋅=⋅=自M2.吊重产生的倾翻弯矩m N 4175000⋅=吊M3.塔机倾翻弯矩m N 16.8686707⋅=M4.风载集中载荷计算N 41.55230=WII F5.风压系数21N/m 5.557=⋅=q k q h塔身上的线载荷N/m 67.447803.05.557q '=⨯=⋅=A q设定风载荷沿垂直于起重臂方向,附墙平面X 方向的载荷由倾翻弯矩产生,Y 方向的载荷由风载荷产生。
附墙计算时按工程简化计算,即只考虑最上面的3道附墙。
附墙载荷计算简图如右图所示:二、附墙X 方向载荷计算0=∑M ;0221=⋅-⋅+-L F L F M0=∑F ;0321=+-FF F02=θ0-222=⋅∆δR222216262L EI M L L LEI L M =⎪⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛⋅=∆ EIL EI L X L L EI L X 48482431223322222==⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⎪⎭⎫⎝⎛⋅=δ 52.3257518016.868670733222=⨯==∆=L M R δ N 52.325751222=⋅=R X FN 60.271459221=+=LLF M F N 92.54291123=-=F F F故附墙X 方向的载荷最大值为325751.52N 。
三、附墙Y 方向的载荷计算0=∑M02q 21212=⋅-⋅+-⋅-L F L F L l F WII0=∑F0q 321=--+-L F F F F WII02=θ0-222=⋅∆δR⎪⎭⎫ ⎝⎛--=⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛-+⎪⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛⋅⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛⋅⋅=∆l F l L EI L L L L L L L LEI L l L L LEI L l F WII W 3q 23q 854822224EI 2L q 262q 21262222323222222EIL EI L X L L EI L X 48482431223322222==⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛⋅=δ 86.1761368016.868670733222=⨯==∆=L M R δ N 86.176136222=⋅=R X FN 81.1395632q 21221=⋅++⋅=L LF l l F F WII N 26.154477q 2q 123=-+⋅++=F l L F F F WII四、塔身扭矩由计算说明书可查到塔身回转扭矩为m N 99.340035⋅=M 五、附着装置各撑杆内力计算 附着装置计算简图如下图所示:由于附着装置为四撑杆超静定结构,因此列力法方程:01111=∆+∆=∆P∑⋅⋅=∆EAl N N ii iP P 1 1211111X EAlN X i i ⋅⋅=⋅=∆∑δN 111==N NN 2645sin 60sin 32-=-==N N对C 点简化力矩:014=-⋅=∑M L N MP CN 69.16092514==L MN P 对B 点简化力矩:02245=⋅-+⋅+⋅=∑L N M L F L F MP WII X BN 12.3919532452=+⋅+⋅=L ML F L F N WII X P对A 点简化力矩:0342345=⋅-⋅-+⋅+⋅=∑L N L N M L F L F MP P WII X AN 56.189091234453=⋅-+⋅+⋅=L L N M L F L F N P WII X PEAEA l N N i i iP P 35.24641971-=⋅⋅=∆∑EAEA l N i i 24.31211=⋅=∑δ 56.788791111=∆=δPXN 56.788791=NN78.29534556.788792612.3919531222=⨯-=⋅+=X N N N P N22.9248456.788792656.1890911333=⨯-=⋅+=X N N N P N25.23980556.78879169.1609251444=⨯+=⋅+=X N N N P六、附墙杆结构验算 1)附墙杆参数附墙杆材料选用Q235角钢组成的格构柱。

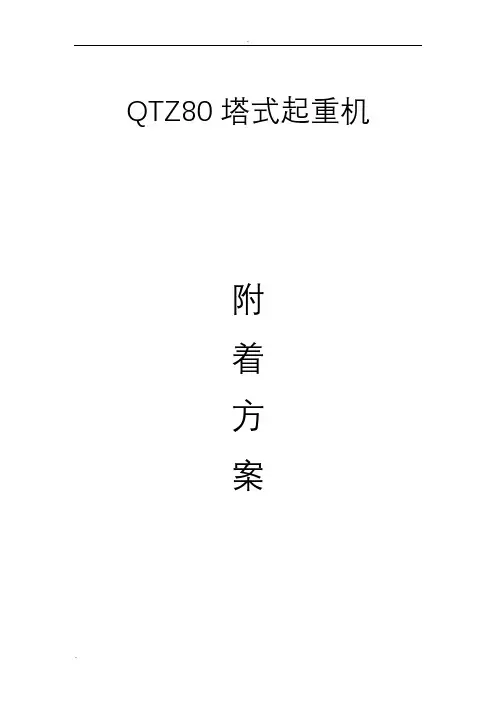

QTZ80塔式起重机附着方案颐东机械施工工程QTZ80塔吊附墙支撑计算及塔吊基础节强度验算一、概况:工程位于港闸区永和路与工农北路交叉口。
由于安装位置有限,塔吊附墙距离与建筑物超过了出厂的规定设计要求(小于5米),本附墙中心距5米4。
根据说明书给出的技术指标和参数,分别取如下数据:S=200KN(合外力)Mn=300KN·ma=1205mmb=1475mmL1=4800mmL2=4800mmL=9600mmH=5800mmE=210Gpaδp=240Mpa[δ]=157MPa只要计算出各杆所受的力极大值,对设计撑杆进行稳定性校验即可。
一、三根支撑杆的力极限值:1)DF杆的力极限值P1max(S a²+b²+Mn)* (L1-a) ²+(H-b) ²P1max=2H(L-b)=45.44KN2) CF杆的力极限值P2max[Sa²(L1-2b) ²+(2aH-bL) ²+Mn(L1-2a)] (L1+a) ²+(H-b) ²P2max=2 b L (H -a)=97.3KN3)CE杆的力极限值P3max[S(L1L+H²)+Mn L²+H²]P2max= * (H-b) ²+(L2-a) ²2LL²+H²*(b-H)=77.99KN二、对三根支撑杆的稳定性校核三根支撑杆都是采用∠63*63*6,∠40*40*4角铁及壁厚16mm钢板焊接制作(详见附图)。
两端为铰支。
取nw=2.0(1)DF杆稳定性:CF杆的长度:L3= 5100mmi= IAП(D²-d²)= 64П(D²-d²)4= D²+d²4=52.345(mm)L3=i=128 ( =1) 由于 p= п².Eδp=92.9可知 > pPcrn=P1maxп².E пPcr1= * (D²-d²)² 4=243.9KNPcrn= =5.3P1maxn=5.3> nw=2.0所以,DF杆的稳定性足够。
QTZ63(TC5610Z)塔式起重机附墙顶升、加节施工方案一、工程概况:工程名称:监理单位:工程地址:建筑面积:平方米,建筑物高度米,不在塔吊安装自由高度之内,需安装一道附墙满足施工要求。
以下是#塔吊的附墙、顶升加节方案。
二、编制依据:1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规,以及其他相关单位关于工程建设方面的规定;2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准;3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
(一)、塔吊安装附墙概况表:塔吊型号QTZ63建筑高度m安装位置附墙与建筑物距离m塔机安装高度m附墙道数一道附墙附墙道数附墙高度安装时间第一道m年月日三、预埋件的安装:附墙拉杆与建筑物固定点的预埋板预埋,预埋圆钢尺寸参照塔吊附墙件尺寸,待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
四、附墙框与拉杆的选用:附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和三根内撑杆组成,框梁由M24螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有三根撑杆的端部有连接耳座与建筑物附着处铰接。
五、附墙的安装工具和防护用品见下表:序号名称规格型号单位数量1专用扳手扭力扳手套22活动扳手10、12寸把43大锤16磅把44奶子锤 2.5磅把45橇杆 1.2-1.5m根46替打大、中、小把37电工仪表万用表套18白棕绳50mφ16mm 根29千斤头15mφ17mm根410千斤头8mφ13.5mm根211安全帽顶2012安全帽根613绝缘套双2014手套双2015铁丝若干16垫木若干六、作业人员的分工安排:具体人员分工如下:组 长:安全员:技术负责:安装人员:地面辅助人员:人。
塔机必须由持有操作证的人员进行作业,作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识,作好安全技术交底。
塔吊附墙验算计算书塔机附着验算计算书本文的计算依据为《塔式起重机混凝土基础工程技术标准》/T187-2019和《钢结构设计标准》GB-2017.一、塔机附着杆参数塔机型号为QTZ63(TC5610)-中塔身桁架结构类型,计算高度为98m,起重臂长度为56m,起重臂与平衡臂截面计算高度为1.06m。
塔身宽度为1.6m,平衡臂长度为12.9m。
工作状态时扭矩标准值Tk1为269.3kN·m,包含风荷载。
非工作状态下不平衡自重引起的倾覆力矩标准值Mk'为1940kN·m(反向),工作状态下不平衡自重引起的倾覆力矩标准值Mk为1720kN·m。
附着杆数为四杆附着,附墙杆截面类型为格构柱,附墙杆类型为Ⅰ类,塔身锚固环边长为1.8m。
二、风荷载及附着参数附着次数为2,附着点1到塔机的横向距离为5m,附着点2到塔机的横向距离为2.2m,附着点3到塔机的横向距离为2.2m,附着点4到塔机的横向距离为2.2m。
工作状态基本风压ω为0.2kN/m,塔身前后片桁架的平均充实率α为0.35.点1到塔机的竖向距离为2m,点2到塔机的竖向距离为4.8m,点3到塔机的竖向距离为3.2m,点4到塔机的竖向距离为3.2m。
非工作状态基本风压ω'为0.35kN/m。
工作状态和非工作状态的风压等效高、工作状态和非工作状态的附着点高度、附着点净高、工作状态风压等效均布荷载等参数均有具体数值,这里不再赘述。
285.472kN时,支座6处附墙杆内力计算如下:考虑塔机产生的扭矩由支座6处的附墙杆承担,因此需要计算支座6处锚固环的截面扭矩T。
根据扭矩组合标准值T kTk1269.3kN·m,可得到T的值。
同时考虑塔身承受双向的风荷载和倾覆力矩及扭矩,需要将水平内力Nw计算出来。
根据计算简图和塔机附着示意图、平面图,可以得到α和β的值,并用力法计算各杆件轴力。
最终得到支座6处附墙杆的水平内力Nw20.5RE285.472kN。
QTZ63(TC5610Z)塔式起重机附墙顶升、加节施工方案一、工程概况:工程名称:文昌市、龙禧湾、一里海7#楼施工单位:海南建设工程机械施工有限公司工程地址:海南省文昌市清澜镇文府路建筑面积:7#楼18层,建筑面积19472.19㎡,建筑高度61.4m。
不在塔吊安装自由高度之内。
7#楼需安装二道附墙满足施工要求。
以下是1#塔吊的附墙方案。
二、编制依据:1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规,以及其他相关单位关于工程建设方面的规定;2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准;3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
(一)、塔吊安装附墙概况表:为安全起见,实际附墙高度小于厂家提供高度:(二)、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于4.5m。
三、预埋件的选用与安装:附墙拉杆与建筑物固定点的预埋板预埋,预埋件选用待预埋点位置的砼硬度达到80%以上后方可进行塔吊附着安装。
塔机附墙杆连接示意图连接铁板图四、附墙架选用:附着架是由三个撑杆和一套环梁等组成,它主要是把塔机固定在建筑物砼墙体上,起着依附作用。
使用时环梁套在标准节上。
三根撑杆中,其中二根撑杆端部有大耳环与建筑物附着处铰接,三根撑杆应保持在同一水平内,本塔机附着架按塔机中心与建筑物距离为 3.5m 设计的,撑杆与建筑物的连接方式可以根据实际情况而定。
五、附墙的安装工具和防护用品见下表:六、塔吊附墙、安全技术要点及安全措施:1、塔式起重机的附墙、必须由取得专业队队伍进行,并应有技术和安全人员在场进行监督和监护。
2、参加作业人员必须戴好安全帽、系好安全带、穿软底鞋,工具装入工具袋内。
使用前必须进行检查,不合格必须更换。
3、工作前应检查电气的完好性、液压系统是否正常、液压油是否能满足要求、液压油管的完好性。

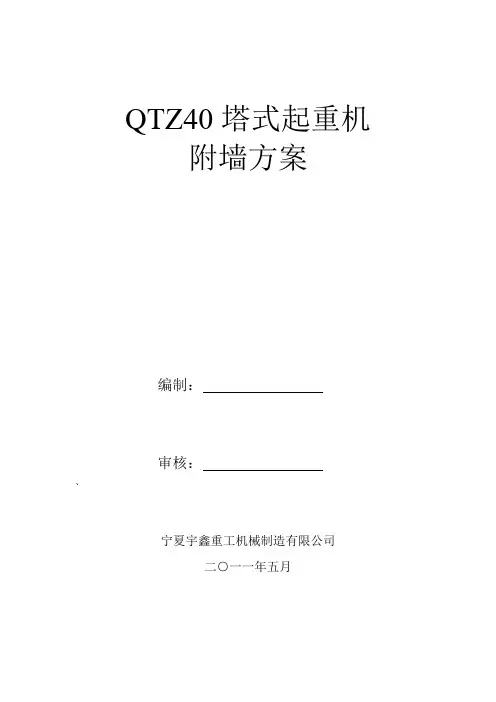

QTZ40塔式起重机附墙方案编制:审核:、宁夏宇鑫重工机械制造有限公司二○一一年五月QTZ40塔式起重机附墙方案该QTZ40最大独立起升高度为29米(11节标准节)当施工中超过该高度时应加设附墙架,用附墙架把塔身与建筑物连接起来,保证塔机的稳定性和整机刚性,减少塔身的自由长度。
一、总体布置现场共三台塔机34、35、36号楼,每栋楼一台,经实际测量,34、35号楼附墙布置完全相同,塔机塔身中心与建筑物外墙垂直距离为3.7米,最大使用高度为48米,应架设三道附墙,填加10节标准节,建筑物预埋点间距为6米,相对塔身中心左右对称(详见附图一),第一层附着高度设在17米处,后两道间距为15米。
36号楼塔机塔身中心与建筑物外墙垂直距离为5米,最大使用高度为48米,应架设两道附墙架,填加7节标准节,建筑物预埋点间距为7米,相对塔身中心左右对称(详见附图二)。
二、部件介绍附着架由框架和三根撑杆及两组预埋件组成。
框架由∠125*125*10角钢对扣焊接而成,分两组对接,由M20高强度螺栓幅联接,其上四个直角内侧设压板将塔身主弦杆角钢与框架联接、压紧。
三组撑杆由¢108*8无缝钢管组焊成形。
三、安装过程:1、在附着点处架设平台,便于安装,注意平台架设应牢固、安全。
2、用塔机吊装两框架在附着高度处对接,用高强度螺栓,同时用压板将标准节主弦杆角钢与框架连接牢固。
3、分别吊装三根撑杆与框架及预埋点相应对接,穿销轴连接。
4、架设经纬仪,调节对开螺母,调整撑杆长度。
(必要时可采用吊重物配平的方法)使塔身垂直在全高上不超过4/1000。
最好控制在2/1000以内。
5、拧紧调节螺杆上的紧固螺母。
固定各撑杆长度,再次验证塔身垂直度。
6、确认所有螺母已拧紧,销轴连接牢固。
开口销规格及安装符合规范要求。
7、投入使用:注该方案只适用于贺兰望都太阳城B区三标34、35、36号楼施工塔机的附着计算。
QTZ400塔机附墙方案一、工程概况二、设备型号及技术性能该塔机型号为JL7050/QTZ500,生产厂家为江麓机电科技有限公司,最大起重量20t ,最大工作幅度为70m,本次安装工作幅度为30m,平衡臂长约17m,第一块平衡重3800kg。
塔吊自由高度59m,第一次安装高度47m,塔机中心距建筑物 m,2台塔吊分别安装在拟建建筑物向。
三、安装附着此塔机工作高度为120米,为了减少上部塔身的自由高度,保持塔机工作的稳定性和整机的刚性,需进行塔身附着,塔机与建筑物的间距为 2 米,共设臵3道附着,第一道附着安装在第12层,第二道附着安装在第18层,以后每6层安装一道附着,最后塔机自由端高度为32米,附着杆形式采用方型。
附着层数附着距塔机基础高度第一道m第二道 m第三道 m第四道 m塔身最高悬高不能超过规定值。
1.与建筑物的连接基座预埋臵建筑物上,顶升到附着点时,安装附着架。
2.在塔身标准节建立一个工作平台,利用塔机将两个环梁吊至附着点的位臵包在塔身外,用螺栓连接成附着框架,调整附着框对角上的螺杆将附着贴紧在塔身上,并在四边打入锲块。
3.再吊装叁个附着撑杆的一端与附着框连接,另一端设臵在主体结构的楼层处梁柱节;不得设臵在柱半高处点与钢立柱处。
4.安装附着架后,应用经纬仪检查塔机的轴心的垂直度,其垂直度在全高上不超过3/1000,垂直度的调整可通过调整四根附着用撑杆与建筑物的位臵而获得。
必要时用钢丝绳将附着架挂在塔身上。
5.每道附着架的四组撑杆应尽量处于同一水平面上,若与塔身标准节的某些部位发生干涉。
允许附着架与连接基座高度差不大200mm。
附着撑杆与附着架及塔身连接可靠,各连接螺栓应紧固好。
四、塔机的顶升1、顶升过程的注意事项:1)塔机最高处风速大于13m/s时,不得进行顶升作业。
2)顶升过程中必须保证起重臂与引入标准节方向一致,并利用回转机构制动器将吊臂制动住,小车必需停在规定的顶升配平位臵。
3)若要连续加几节标准节,则每加完一节后,用塔机自身起吊下一节标准节前,塔身各主弦杆和下支座必须螺栓连接牢固。
xx塔式起重机附墙架施工专项施工方案南通清华建设工程有限公司二0一四年三月二十日目录本工程地上由6栋单体工程组成,具体东区为1#、2#、3#楼工程;西区为1#、2#、3#楼工程。
东西区1#、2#楼为二十一层商办楼,建筑高度为99.80米,选用QTZ63塔吊4台座,安装高度按群塔规范要求分别为115米和122米。
东区1#楼工程在(1-17轴西300)与(1-F)轴线间设置QTZ63塔吊一台,在(1-17)轴与(1-A)轴之间设置SC200/200施工电梯一台;东区2#楼在(2-12轴东1500)与(2-D)轴线之间设置QTZ63塔吊一台,在(2-22)轴与(2-D)轴线间设置SC200/200施工电梯一台;西区1#楼工程在(1-8轴东3000)与(1-A)轴线间设置QTZ63塔吊一台,在(1-10)轴与(1-A)轴之间设置SC200/200施工电梯一台;西区2#楼在(2-10轴)轴与(2-C)轴线之间设置QTZ63塔吊一台,在(2-12)轴与(2-C)轴线间设置SC200/200施工电梯一台。
根据项目的工程量、结构形状、施工区域和流水段的划分、工期计划等因素,在东西区1#、2#、3#楼主体施工中投入塔吊和施工电梯,能够保证施工作业面主要材料的垂直、水平运输。
具体位置见下表:(详见平面布置图) (5)FS5510(QTZ63)塔式起重机是根据国家有关标准设计的新型建筑用塔式起重机。
该机为水平臂架,小车变幅,上回转自升式多用途塔机,其标准臂长为45米,加长臂可达50m、55m,最大起重量为6T,公称起重力距为630KN.m,最大起量力距可达789KN。
(6)张家港浮山QTZ63附着式塔式起重机的最大起升高度为180米,附着式塔式起重机的底架可直接安装在建筑物上或建筑物附近旁的混凝土基础上,为了减少塔身计算长度以保持其设计起重能力,最大高度时设有六套附着装置。
第一附着装置距基础面32米,第二附着装置距离第一附着装置是27米,第三附着装置距第二附着装置附着点24米,第四附着装置距第三附着点24米,第五附着装置距第四附装置附着点24米,第六附着装置距第五附着点21米,附着点的高度可允许现场根据楼层的高度做士1米的调整。
一、编制依据及工程概况1. 编制依据本方案依据《塔式起重机设计规范》(GB/T13752-1992)、《建筑结构荷载规范》(GB50009-2001)、《建筑安全检查标准》(JGJ59-2011)、《建筑施工手册》、《钢结构设计规范》(GB50017-2003)及《FS5510塔式起重机说明书》等相关规范和标准编制。
2. 工程概况本工程位于XX市XX区,总建筑面积约XX万平方米,地上XX层,地下XX层,建筑总高度XX米。
根据工程需要,安装的QTZ63型塔式起重机需进行附墙拆除,为确保拆除过程安全、高效,特制定本方案。
二、拆除方案1. 拆除顺序(1)先拆除塔吊附着支座与建筑物构件的连接;(2)拆除附着支座;(3)拆除塔吊附着;(4)拆除塔吊标准节。
2. 拆除方法(1)拆除附着支座与建筑物构件的连接:使用电动扳手或液压扳手,按照规范要求拆除螺栓,确保连接处无残留物;(2)拆除附着支座:使用吊车或起重机将附着支座吊起,放置在指定位置;(3)拆除塔吊附着:先拆除附着钢丝绳,再拆除附着杆件,确保拆除过程中无坠落风险;(4)拆除塔吊标准节:按照规范要求,使用吊车或起重机将标准节逐节吊起,放置在指定位置。
三、安全措施1. 人员安全(1)拆除作业人员必须经过专业培训,具备相应的操作技能;(2)作业人员必须穿戴安全帽、安全带等个人防护用品;(3)作业现场设置安全警示标志,禁止无关人员进入。
2. 设备安全(1)拆除作业前,对吊车、起重机等设备进行全面检查,确保设备性能良好;(2)拆除过程中,严格遵守操作规程,确保设备运行安全;(3)拆除作业结束后,对设备进行保养和维护。
3. 现场安全(1)拆除现场设置警戒线,禁止无关人员进入;(2)拆除过程中,保持现场清洁,避免杂物堆积;(3)拆除作业结束后,对现场进行清理,恢复原状。
四、应急预案1. 人员受伤:立即拨打急救电话,对受伤人员进行救治,并向上级汇报;2. 设备故障:立即停止作业,对故障设备进行检查,排除故障后继续作业;3. 现场火灾:立即切断电源,使用灭火器进行灭火,并向上级汇报。
QTZ40塔吊扶墙安装方案一、工程概况本工程为在施工现场利用QTZ40塔吊进行扶墙作业,塔吊主要用于高层建筑施工中的起重作业。
施工现场为一栋高层建筑,总楼层数为30层,建筑高度为100米。
二、方案设计1.技术要求(1)按照国家相关规范和安全标准进行设计和施工。
(2)确保塔吊的安装牢固、稳定,并能满足施工中的起重要求。
(3)确保塔吊及相关设备的安全可靠运行。
2.塔吊型号选择考虑到本工程的高度和起重需求,选用QTZ40塔吊进行扶墙作业。
QTZ40塔吊的额定起重量为4吨,最大起重量为4吨,最大起升高度为120米。
3.基础设计塔吊的基础设计至关重要,直接影响其在施工中的稳定性。
根据设计要求,塔吊的基础应满足以下要求:(1)基础底面积:根据塔吊的整体尺寸和施工现场条件,计算出塔吊基础底面积为15平方米。
(2)基础深度:根据塔吊的高度和地下土层情况,计算出基础深度为8米。
(3)基础材料:采用C30混凝土进行基础施工。
(4)基础施工:按照设计要求,进行基础的挖掘、模板安装、钢筋绑扎、浇筑等施工工序。
4.塔吊组立(1)根据塔吊组立顺序和要求,进行塔身段的组装,使用专用工具和设备进行组建。
(2)按照塔吊组装说明书,逐层加装塔身段,确保每一层之间连接牢固。
5.定位固定(1)根据施工现场的实际情况,选择合适的基座进行定位,确保基座与地面之间的连接牢固。
(2)通过钢丝绳等辅助设备将塔吊的顶部牢固地绑扎在建筑物的主体结构上,确保塔吊在使用过程中的稳定性。
6.安全防护(1)在塔吊周围设置专门的安全防护网,防止人员和设备误入作业区域。
(2)设置安全标识,明确标注作业区域和相关安全注意事项。
(3)定期检查塔吊的各个部件的工作状态,确保设备的安全可靠运行。
(4)设置专门的观察点,保证工地现场的全方位监测和管理。
7.施工措施(1)塔吊的操作人员必须持有相应的操作证书,熟悉塔吊的使用方法及相关安全规定。
(2)在进行起重作业时,必须严格按照指令操作,确保起重物体的稳定和安全。
QTZ5513塔吊附着计算一、塔吊情况:塔吊采用广西建工集团建筑机械制造有限公司生产的QTZ80(QTZ5513)型塔吊。
该塔吊标准节中心与建筑物附着点的距离为6.76米,根据建筑物的实际结构现初步确定附墙的附着方案,该方案采用3根拉杆对塔吊进行附着,附着杆与建筑物梁面上的连接钢板(厚20)用双面贴角焊缝焊接,焊缝高度hf=10,焊缝长度320,联接钢板通过8根Φ22钢筋固定在建筑物上,其附着位置参见下图。
二、编制依据:《QTZ80塔式起重机说明书》广西建工集团建筑机械制造有限责任公司;《塔式起重机设计规范》(GB/T13752-1992);《建筑结构荷载规范》(GB50009-2001);《建筑安全检查标准》(JGJ59-99);《建筑施工手册》;《钢结构设计规范》(GB50017-2003)等编制。
三、塔吊附墙杆结构图1、拉杆1结构图:2、拉杆2结构图:3、拉杆3结构图:四、附墙杆内力计算1、支座力计算塔机按照说明书与建筑物附着时,最上面一道附着装置的负荷最大,因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁,其支座反力计算结果如下:①、工作状态:水平力 Nw=190.276 kN,扭矩 Mw=129 kN∙m②、非工作状态:水平力 Nw=205.526 kN2、附墙杆内力力计算①、计算简图:②、计算单元的平衡方程为:T1[(b1 +c/2)cosα1-(a1+c/2)sinα1]+ T2[(b2 +c/2)cosα2- (a2+c/2)sinα2]+ T3[- (b3 +c/2)cosα3+ (a3 -a1 -c/2)sinα3]=M w其中:α1=60°,α2=52°,α3=60°③、工作状态计算塔机满载工作,风向垂直于起重臂,考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。
将上面的方程组求解,其中从0-360循环,分别取正负两种情况,分别求得各附着杆最大的轴压力和轴拉力:杆1的最大轴向压力为:262 kN杆2的最大轴向压力为:189.6 kN杆3的最大轴向压力为:216.2 kN杆1的最大轴向拉力为:262 kN杆2的最大轴向拉力为:189.6 kN杆3的最大轴向拉力为:216.2 kN④、非工作状态计算塔机非工作状态,风向顺着起重臂,不考虑扭矩的影响。
.xx塔式起重机附墙架施工专项施工方案南通清华建设工程有限公司二0 一四年三月二十日目录.一、工程项目概况 (3)1.1、责任主体 (3)1.2、工程项目概 (3)1.3、工程项目设备布设概况 (3)二、 QTZ63塔吊布置及性能概况 (4)2.1、QTZ63塔吊布置 (4)2.2、QTZ63塔吊性能概况 (5)三、纽约时代广场东、西区QTZ63塔机附着计算书 (8)3.1、东区 1#楼 QTZ63塔机附着计算书 (8)3.2、东区 2#楼 QTZ63塔机附着计算书 (16)3.3、西区 1#楼 QTZ63塔机附着计算书 (24)3.4、西区 2#楼 QTZ63塔机附着计算书 (32)3. 5、 QTZ6塔机附墙、柱夹件附图 (41)四、附着安装、安全技术措施 (42)4.1、附着安装 (42)4.2、附着安装技术要求 (42)4.3、附着安装安全措施 (42)五、附东西区 1#、2#QTZ63塔吊、 SC200/ 200 施工电梯设备布置图: (43).一、工程项目概况1.1、责任主体工程名称:纽约时代(太阳晶城大厦)项目工程工程地址:北大街298 号建设单位:南通吉港置业有限公司设计单位:南通勘察设计有限公司监理单位:南通市顺捷工程建设咨询公司施工单位:南通清华建设工程有限公司1.2、工程项目概况本工程由 4栋单体高层及地下室、普通地下车库、人防工程组成,其东区1#、2#、3#、西区1#、2#、3#楼工程结构形式为框架剪力墙结构,建筑耐久等级为二级,地上建筑耐火等级为一级,抗震设防烈度为 7度,结构安全等级为二级,地下为一层机动车库及人防工程,地上东西区 1#、2#楼为二十一层商办楼,建筑高度为99.80 米;东区 3#楼为三层办公楼,建筑高度为 14.70 米;西区 3#楼为七层办公楼,建筑高度为34.50 米。
工程± 0.000 均相当于85国家高程 4.70m,室内外高差为 0.30 米。
QTZ80塔机附墙撑杆计算书附墙撑杆计算说明:1、将附墙撑杆支座简化为铰支座。
2、整个附墙撑杆的自重在垂直方向作为均布载荷处理。
3、撑杆水平方向考虑作用均布风载荷。
4、根据水平与垂直两个方向所产生的弯矩,取最大弯矩值验算撑杆整体稳定性。
一、设计参数附墙撑杆轴向力 N 1800Kg撑杆自重 W=4*G1*L+4*G2*L1*n 171.10 KgG1 0.05 Kg/cmG2 0.01 Kg/cm 撑杆主弦杆长度 L 677.6 cm 撑杆缀条长度 L1 54.5 cmn 13.5二、载荷计算撑杆均布载荷 q G=W/L 0.25 Kg/cm 撑杆自重引起的弯矩 M y= q G*L2/2 57969.66 Kg.cm 标准风压值qⅡ0.0025 Kg/cm2撑杆风压高度修正系数 K h 1撑杆风载体形系数 c 1.4撑杆高宽 h 24 cm 撑杆轮廓面积 F=Fx=Fy=ΦL*h 6504.96 cm2撑杆挡风系数Φ0.4风载荷 W f= qⅡ*K h*c*F 22.76736 Kg撑杆风载荷 q f=W f/L 0.0336 Kg/cm 作用在撑杆上的风载荷引起的弯矩Mx=q f*L2/2 7713.582 Kg.cm 三、撑杆截面参数撑杆主弦杆为L63*5角钢,由表查得:主弦杆面积 A1 6.14 cm2主弦杆总面积 A=4* A1 24.57 cm2单肢惯性矩 I x0 23.17 cm4i x 1.94 cmi y0 1.25 cmz0 1.74 cm撑杆缀条为L30*3角钢,由表查得:缀条面积 A1 1.749 cm2主弦杆总面积 A=4*A1 6.996 cm2单肢惯性矩 I x0 1.46 cm4i x 0.91 cmi y0 0.59 cmz0 0.85cm撑杆横截面几何特性I x=I y=4*﹝I x0+A1*(h/2-z0)2﹞2679.32cm4I r=(I x/A)1/2 10.44cm四、撑杆稳定性计算按垂直方向验算撑杆整体稳定性撑杆长细比λx=L/r 64.89〔λ〕 120.00λx<〔λ〕 OK四肢格构构件换算长细比λhx=λhy=〔λx2+40*(A/A1x)〕1/2 67.02偏心率ε1=(M y/N)*(A*(h/2+z0)/I y) 0.30由表查偏心受压构件的稳定系数Φpg 0.50撑杆整体稳定性验算σ=N/Φpg*A 1465.08Kg/cm2〔σ〕 1700Kg/cm2σ<〔σ〕 OK五、单肢稳定性验算省略计算注:QTZ63塔机附墙撑杆计算书(四撑杆)因与QTZ80差别不大且小于QTZ80,故计算略。
QTZ130塔式起重机附墙方案一、概况:该塔机主要性能为130吨米,塔机自由高度为50米,最大起重量为10吨,幅度为60米,该塔机为附着式。
二、附墙:根据正兴建筑机械厂生产设计说明书要求,结合项目施工现场的具体情况,保证安全施工垂直起吊物件,塔式起重机附墙特定以下方案:1、塔式起重机的附墙点根据项目主体结构,及塔机基础的安装位置结合生产厂家使用说明书具体尺寸而定。
2、附墙的预埋件采用钢板(600*500*20),铆角钢筋φ20,长度200两面塞焊。
3、附墙支撑杆采用【16号槽钢或65角钢4根用钢筋连接焊制,根据使用长度每组支撑杆有两根槽钢或角钢4根相对面焊接组成,断面位置采用钢板、钢筋连接焊制。
三、附墙要求:1、各道附墙墙体连接点均采用附墙点先预埋铁件,具体尺寸及安装要求详见厂家设计图纸。
2、混凝土墙体应达到强度后,方可做护墙连接铁件焊制。
3、附墙时应采用架管在塔机标准节节点搭设施工操作平台,操作平台四周应设防护栏杆,铺设密目安全网。
4、参加附墙操作人员必须持有效安、拆上岗证,熟悉塔机性能、结构。
严格执行塔式起重机安装操作规程,厂家生产设计安装要求进行操作。
5、参加高空安装操作人员必须戴好安全帽、系好安全带、挂好保险钩。
四、其它:1、焊接制作附墙支撑杆及焊接墙体连接铁件耳板,电焊工必须持有效上岗操作证,有熟练的操作经验技术,操作焊接前须有安全技术人员进行安全技术交底,完工后要有专业人员验收,并作好详细的技术资料。
2、每道附墙支撑杆及塔身固定框,安装完毕后,应有塔机专职管理人员及班组进行验收、签字确保各连接部位无缺少部件,全面达到设计使用要求方可投入正常使用。
3、塔机安装附墙固定框、连接支撑之前,必须对塔机做垂直度测量,掌握偏差数据纠正到使用要求标准,做好测量记录。
QTZ130塔式起重机附着支撑示意图QTZ130塔式起重机附墙铁件示意图500 600 附墙铁件底板(图2)250300ZL ø61-厚度20。
QTZ80(6012)塔式起重机附墙顶升、加节施工方案一、工程概况:工程名称:监理单位:工程地址:建筑面积:平方米,建筑物高度 _ 米,不在塔吊安装自由高度之内,需安装_道附墙满足施工要求。
以下塔吊的附墙、顶升加节方案。
二、编制依据:1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规,以及其他相关单位关于工程建设方面的规定;2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准;3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
(一)、塔吊安装附墙概况表:(二)、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于 4.5m。
三、预埋件的安装:附墙拉杆与建筑物固定点的预埋板预埋,预埋板选用20 x 250 x 400材质为Q235-A的钢板,在每块的板面上焊上4根© 30的螺栓。
然后将其安装到所选定的梁或柱子的钢筋内并焊接固定好,待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
四、附墙框与拉杆的选用:附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和四根内撑杆组成,框梁由M 22螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有四根撑杆的端部有连接耳座与建筑物附着处铰接。
五、附墙的安装工具和防护用品见下表:六、作业人员的分工安排:本塔式起重机是佛山市华南重工建设机械有限责任公司租赁的,安装工作由云浮市丰盛华建筑机械设备有限公司安装,安装资质附后,具体人员分工如下:组长:陈硕安全员:陈华锋技术负责:钟锦常安装人员:陈永华黎孝林陈剑南张灿新地面辅助人员:2-3人。
塔机必须由持有操作证的人员进行作业,作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识,作好安全技术交底。
1组长陈硕负责塔机顶升前的组织安排和协调、附墙安装过程中的安全检查、监督;2、安全员吴小波负责附墙安装前的安全技术交底、资料的收集整理;3、工地安全员______ 按照工地安全员规定,对顶升附墙安装过程进行安全监督,负责协调工地上的安全工作;4、安装人员在总负责人的领导下,具体组织作业人员按照安全操作规程、塔机说明书的要求进行附墙安装作业,并注意过程检查、协调指挥,发现问题立即停机报告;5、电工______ 在队长的安排下,负责塔机的电器安装等;6、安装工黄芳、覃建扛、董如波在队长的领导下,负责塔机的附墙安装;七、塔吊附墙、顶升安全技术要点及安全措施:1、塔式起重机的附墙、顶升加节必须由取得专业队队伍进行,并应有技术和安全人员在场进行监督和监护。
QTZ80(6012)塔式起重机附墙
顶升、加节施工方案
一、工程概况:
工程名称:
监理单位:
工程地址:
建筑面积:平方米,建筑物高度米,不在塔吊安装自由高度之内,需安装道附墙满足施工要求。
以下塔吊的附墙、顶升加节方案。
二、编制依据:
1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规,以及其他相关单位关于工程建设方面的规定;
2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准;
3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求
4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
(一)、塔吊安装附墙概况表:
(二)、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于。
三、预埋件的安装:
附墙拉杆与建筑物固定点的预埋板预埋,预埋板选用20х250х400材质为Q235-A 的钢板,在每块的板面上焊上4根φ30的螺栓。
然后将其安装到所选定的梁或柱子的钢筋内并焊接固定好,待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
四、附墙框与拉杆的选用:
附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和四根内撑杆组成,框梁由M22螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有四根撑杆的端部有连接耳座与建筑物附着处铰接。
五、附墙的安装工具和防护用品见下表:
六、作业人员的分工安排:
本塔式起重机是佛山市华南重工建设机械有限责任公司租赁的,安装工作由云浮市丰盛华建筑机械设备有限公司安装,安装资质附后,具体人员分工如下:组长:陈硕
安全员:陈华锋
技术负责:钟锦常
安装人员:陈永华黎孝林陈剑南张灿新
地面辅助人员:2-3人。
塔机必须由持有操作证的人员进行作业,作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识,作好安全技术交底。
1、组长陈硕负责塔机顶升前的组织\安排和协调、附墙安装过程中的安全检查、监督;
2、安全员吴小波负责附墙安装前的安全技术交底、资料的收集整理;
3、工地安全员按照工地安全员规定,对顶升附墙安装过程进行安全监督,负责协调工地上的安全工作;
4、安装人员在总负责人的领导下,具体组织作业人员按照安全操作规程、塔机说明书的要求进行附墙安装作业,并注意过程检查、协调指挥,发现问题立即停机报告;
5、电工在队长的安排下,负责塔机的电器安装等;
6、安装工黄芳、覃建扛、董如波在队长的领导下,负责塔机的附墙安装;
七、塔吊附墙、顶升安全技术要点及安全措施:
1、塔式起重机的附墙、顶升加节必须由取得专业队队伍进行,并应有技术和安全人员在场进行监督和监护。
2、参加作业人员必须戴好安全帽、系好安全带、穿软底鞋,工具装入工具袋内。
使用前必须进行检查,不合格必须更换。
3、工作前应检查电气的完好性、液压系统是否正常、液压油是否能满足要求、液压油管的完好性。
液压工作压力是否正常。
4、工作前应检查顶升机构的钢结构的焊缝、连接螺栓、轴销的完好性。
检查钢丝绳及导架、导轮的机械性能。
5、检查发现的隐患必须经过处理合格后方能进行顶升。
6、顶升前应将变幅小车开至平衡处,锁定旋转机构。
7、顶升前应检查顶升横梁完全进入顶升踏步内,旋转机构与标准节的连接螺栓拆除后方能开动液压顶升系统将塔吊上部与标准节脱离。
8、顶升过程中应注意液压系统的状况及工作压力。
9、加节时应将新进入的标准节与原标准节完全连接牢固后,方能继续进行下一步的工作。
10、顶升或降塔工作结束前应检查各种安全限位和保险。
顶升后应检测塔吊的垂直度。
11、禁止向下抛掷材料及工具。
12、准备好灭火器。
13、同一道附着装置上的各拉杆安装在同一水平面内。
14、塔机的对着高度及附着的距离必须在规定的范围内。
15、附着以后,在无风状态下,塔身轴心对支撑面的侧垂直度应在2‰以内。
16、工作时应设立警戒区派出转人监护。
设立安全告示。
八、附墙安装程序:
1,在第一附着点1m处搭设工作平台。
工作平台必须有栏杆,并围好安全网。
2、将所需的工具、螺栓、销轴吊到工作平台上。
3、将附着的U形框吊到附着点的位置,按规定的位置将套到塔身上,并用铁线固定牢靠。
4、用附着的另一个U形框吊到附着点位置并套到与塔身上,用螺栓将两块U形连接起来,调好附着框的水平度后,上紧螺栓,使其紧箍在塔身上。
5、依次将四根拉杆吊到附着点位置,用销轴将其与附着框铰接。
6、调整塔身垂直度,塔身侧向垂直度必须在2‰以内。
7、用电焊依次将四根拉杆的另一端用相应预埋板烧焊连接,焊好底面的焊缝后再加两块斜底铁板。
8、检查所有的连接销轴开口销是否牢固,连接螺栓是否上紧,焊缝是否符合要求。
9、将平台上的工具及剩余部件调到地面,附墙安装完毕。
九、塔机的附着架与顶升:
(一)安装附着架
1、将环梁提升到附着点的位置包在塔身外,然后用16件M20的螺栓连接成附着框架,
调整附着框对角上的螺杆将附着框贴紧在塔身上;并在三边打入;再吊装四个撑杆将附着
框与墙面处铰接点连接在一起。
2、用经纬仪检查塔机轴心的垂直度在全高上不超过4/1000,垂直度的调整可通过调整
四根附着用撑杆与建筑物的附着位置而获得,必要时用钢丝绳将附着架挂在塔身上。
3、附墙安装完毕后、塔吊的顶升、加节也是安装中的重要环节,如不注意安全技术要求,
就可能出危险。
因此作业中应特别注意。
4、在顶升做业中,必须有专人指挥,专人看管电源电缆、专人操作液压顶升系统,专人
照看顶升横梁,专人负责封塔螺栓的拆、安。
5、顶升加节作业时风力不得大于四级,如遇下雨、大雾、烟雾熏呛的时候应停止作业。
6、在顶升前,应将吊臂旋转至套架开口方向,用小车或吊上重物,配平塔机,使顶升的上部荷载重心与顶升缸轴心线重合。
7、顶升作业前,液压系统要充分排气,油箱液位要达到规定标准。
液压油要清洁。
8、必须试顶升三~四次,检查塔机配平情况,油缸工作情况,油泵站压力表显示值,如果不正常,应停止作业。
待处理正常后,方可正式开始顶升作业。
(二)、顶升;
吊起一个标准节,将载重小车开至标准节引进平台处,在将标准节置于引进平台上,应将引
进滚轮安装在标准节的四角,再将标准节安放在引进平台上,调整滚轮位置处于引进平台的轨道上。
再吊起一节标准节调整小车位置,使得塔机的上部重心落在顶升油缸梁的位置上,(60米臂长,小车停在越米幅度处;实际操作中,观察到爬升架四周8个导轮基本上与塔身标准节主杆脱开时,即为理想位置) 。
最后卸下塔身与下支座的8个M36的连接螺栓。
将顶升横梁挂在塔身的踏步上,一定要挂实。
开动液压系统使得活塞杆全部伸出,再稍缩活塞杆,使得爬爪搁在塔身的踏步上。
然后,油缸全部缩回, 重新使顶升横梁挂在塔身踏步上,再次全部伸出油缸,此时塔身上方恰好能有装入一个标准节的空间,拉动挂在引进梁上的标准节,把标准节引至塔身的正上方,对准标准节的螺栓连接孔,缩回油缸。
至上下标准节接触时,取下引进滚轮,用8只M36高强度螺栓将上下标准节连接牢靠。
螺栓预紧力距为。
将下支座与塔身连接牢固即完成一节标准节的加节工作,若连续加几节标准节,则可按照以上步骤连续几次即可。
8、在顶升作业时,严禁转动塔吊.
十、塔吊升高完毕后检查、调整,验收工作:
1、检查各部机械、电器、绳轮系统是否符合说明书的要求。
2、检查个部螺栓、销子是否到位、紧固,开口销是否符合规定要求。
3、检查各部份的零部件、平台、栏杆是否齐全,牢固可靠。
主卷扬卷筒上至少还剩有三圈以上的钢丝绳。
4、设定吊钩上、下限位器并使之达到说明书规定的范围和要求。
并且动作灵敏可靠。
5、检查塔吊自由状态下,垂直度误差必须小于2/1000。
6、验收合格后,交付使用。
