QTZ80(6012)塔式起重机附墙

QTZ80(TC6012-6)非标桩基础方案计算书根据麓枫路站现场的实际情况及QTZ80(TC6012)塔机的预装位置地质条件进行计算。

现场桩采用直径800 灌注桩。

12 轴线附近塔吊基础承台底进入冠梁mm，基础承台底布筋与冠梁顶部布筋高度一致，基础承台顶高出地面约20mm。

23 轴线附近塔吊基础承台底布筋与冠梁底部布筋高度一致，基础承台顶高出地面约100mm。

塔机承台宽度方向超出冠梁100mm。

桩基础示意见附图1，现场桩基础方案为：塔机桩基础承台1. 塔机基础承台大小5.6m*3.5m*1.3m；2. 基础承台上下层长度方向布筋30-φ25190（HRB400）；3. 基础承台上下层宽度方向均布筋24-φ25148（HRB400）；4. 架立筋-φ12380/296（HPB300）；5. 基础承台上层主筋保护层厚度50mm，下层主筋保护层厚度130mm；6. 基础承台砼标号C35，施工时应捣实，养护期28 天（或达到额定强度）；7. 确保固定基节的安装后其中心线与水平面垂直度误差小于1.5/1000；8. 预埋螺栓基础的四组地脚螺栓相对位置必须准确,保证地脚螺栓孔的对角线误差不大于2mm,确保固定基节的顺利安装；9. 钢筋的弯折等其他要求与厂家的基础图要求一致。

桩1. 共用原来的支护桩及冠梁，外加两根直径800mm 的灌注桩；2. 外加两根灌注桩定位尺寸详见附图1，桩底比基坑底低2m，桩顶进入承台100mm；3. 桩主筋通长布置，12-φ20183(HRB400），见附图2;4. 桩身布置φ8（HPB300）螺旋箍筋，桩顶以下5D 螺旋箍筋间距100mm，其余间距300mm；5. 桩身每隔2m 设置加强筋φ202000(HRB400）；6. 桩身混凝土≥水下C30；7. 桩端的持力层主要为强风化板岩，进入持力层深度从基坑底高度算起≥2m, 12 轴线塔吊L≥17.33m，23 轴线塔吊L≥16.53m；8. 灌注桩施工工艺同支护桩。

塔机附着验算计算书一、塔机附着杆参数二、风荷载及附着参数塔机附着立面图三、工作状态下附墙杆内力计算1、扭矩组合标准值T k回转惯性力及风荷载产出的扭矩标准值：T k=T k1=402kN·m2、附着支座反力计算计算简图剪力图得：R E=195.919kN在工作状态下，塔机起重臂位置的不确定性以及风向的随机性，在计算支座7处锚固环截面内力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。

3、附墙杆内力计算支座7处锚固环的截面扭矩T k（考虑塔机产生的扭矩由支座7处的附墙杆承担）,水平内力N w=20.5R E=277.071kN。

计算简图：塔机附着示意图塔机附着平面图α1=arctan(b1/a1)=68.039°α2=arctan(b2/a2)=61.477°α3=arctan(b3/a3)=64.026°α4=arctan(b4/a4)=59.808°β1=arctan((b1-c/2)/(a1+c/2))=58.57°β2=arctan((b2+c/2)/(a2+c/2))=58.57°β3=arctan((b3+c/2)/(a3+c/2))=60.124°β4=arctan((b4-c/2)/(a4+c/2))=49.6°四杆附着属于一次超静定结构，用力法计算，切断T4杆并代以相应多余未知力X1=1。

δ11× X1+Δ1p=0X1=1时，各杆件轴力计算：T11×sin(α1-β1)×(b1-c/2)/sinβ1+T21×sin(α2-β2)×(b2+c/2)/sinβ2-T31×sin(α3-β3)×(b3+c/2)/sinβ-1×sin(α4-β4)×(b4-c/2)/sinβ4=03T11×cosα1×c-T31×sinα3×c-1×cosα4×c-1×sinα4×c=0T21×cosα2×c+T31×sinα3×c-T31×cosα3×c+1×sinα4×c=0当N w、T k同时存在时，θ由0～360°循环，各杆件轴力计算：T1p×sin(α1-β1)×(b1-c/2)/sinβ1+T2p×sin(α2-β2)×(b2+c/2)/sinβ2-T3p×sin(α3-β3)×(b3+c/2)/sinβ-T k=03T1p×cosα1×c-T3p×sinα3×c-N w×sinθ×c/2+N w×cosθ×c/2-T k=0T2p×cosα2×c-T3p×sinα3×c+T3p×cosα3×c-N w×sinθ×c/2-N w×cosθ×c/2-T k=0δ11=Σ(T12L/(EA))=T112(a1/cosα1)/(EA)+T212(a2/cosα2)/(EA)+T312(a3/cosα3)/(EA)+12(a4/co sα4)/(EA)Δ1p=Σ(T1×T p L/(EA))=T11×T1p(a1/cosα1)/(EA)+T21×T2p(a2/cosα2)/(EA)+T31×T3p(a3/cosα3) /(EA)X1= -Δ1p/δ11各杆轴力计算公式如下：T1= T11×X1+ T1p，T2= T21×X1+T2p，T3=T31×X1+T3p，T4=X1（1）θ由0～360°循环，当T k按图上方向设置时求解各杆最大轴拉力和轴压力：最大轴压力T1=494.945kN，T2=209.245kN，T3=594.77kN，T4=0kN最大轴拉力T1=0kN，T2=781kN，T3=141.923kN，T4=364.272kN（2）θ由0～360°循环，当T k按图上反方向设置时求解各杆最大轴拉力和轴压力：最大轴压力T1=0kN，T2=781kN，T3=141.924kN，T4=364.272kN最大轴拉力T1=494.945kN，T2=209.246kN，T3=594.769kN，T4=0kN四、非工作状态下附墙杆内力计算此工况下塔机回转机构的制动器完全松开，起重臂能随风转动，故不计风荷载产生的扭转力矩。

QTZ80(6012)塔吊说明书一、简介QTZ80(6012)塔吊是一种高效、安全、可靠的建筑施工机械设备。

它广泛应用于各类建筑工程中，包括高层建筑、桥梁、电力、水利等领域。

本说明书将介绍QTZ80(6012)塔吊的技术参数、结构组成、操作方法、安全使用注意事项等内容。

二、技术参数1. 主要参数•最大起重量：8吨•最大工作半径：60米•最大起升高度：50米•架构形式：地基架+支承臂+平衡臂+顶升臂+旋转机构•电机功率：垂直起升电机5.5千瓦，平衡臂张拉电机15千瓦，旋转电机4千瓦2. 结构参数•地基架尺寸：10米 × 10米 × 1.5米•支承臂尺寸：2米 × 2米 × 3米•平衡臂尺寸：1.8米 × 1.8米 × 3米•顶升臂尺寸：1.5米 × 1.5米 × 2米3. 工作参数•工作速度：0-60米/分钟•顶升速度：0-20米/分钟•回转速度：0-0.6转/分钟•起升机构主动力矩：800KN·m•平衡机构主动力矩：120KN·m三、结构组成QTZ80(6012)塔吊由以下几部分组成： 1. 地基架：承载整个塔吊的重量和提供稳定支撑。

2. 支承臂：连接地基架与平衡臂，起到支撑平衡臂和顶升臂的作用。

3. 平衡臂：通过钢丝绳与支承臂相连接，用于平衡塔吊的倾斜力。

4. 顶升臂：连接平衡臂与旋转机构，起到顶升整个塔吊的作用。

5. 旋转机构：使整个塔吊能够在水平面上旋转360度，实现各个方向的工作。

四、操作方法1. 操作前准备•检查塔吊各部分的连接是否牢固。

•检查润滑油是否充足。

•确保周围工地环境安全。

2. 开机操作•按下电源开关，启动整个系统。

•检查液压系统是否正常工作。

•检查起重机构、回转机构和顶升机构是否正常工作。

3. 操作步骤•使用控制台上的操纵杆控制起重机构进行起重和放重操作。

•使用控制台上的旋转按钮控制塔吊旋转。

徐州建机QTZ80(XGT100A-6)塔式起重机使用说明书徐工集团徐州建机工程机械有限公司前言尊敬的用户：您好！感谢您选用徐州建机工程机械有限公司生产的QTZ80(XGT100A-6)塔式起重机。

在安装和使用QTZ80(XGT100A-6)塔机之前，请详细阅读本说明书的有关内容，如果您在安装使用过程中遇到问题，请及时与我公司联系。

本说明书中介绍了QTZ80(XGT100A-6)塔机各部件结构，安装、操作、维护等用户使用所需资料。

在您使用徐州建机生产的QTZ80(XGT100A-6)塔机之前，请认真阅读该说明书！操作者要特别注意说明书中标注“注意”、“警告”、“危险”的内容。

只有经过严格培训并经考试合格取得相关资质证书的专业操作人员能操作该塔机！必须严格执行有关的操作说明、相关的法规和行政指令。

忽视任何有关的要求都有可能导致事故和伤害！在操作塔机前，应了解使用说明书中规定的说明和程序。

若有疑问，可求助应急技术服务。

安装在塔机上的所有安全装置，必须定期检查确保使其处于良好的工作状态。

当塔机出现故障或已经不能保证可靠使用时，应立即停止使用该塔机！本说明书版权属于徐州建机工程机械有限公司，徐工塔机保留更改的权利，如有变更，届时恕不另行通知。

本说明书中可能部分图文与实物略有不符，但是不影响您正常使用，产品状态以实物为准。

时刻谨记：规范操作，安全第一！公司地址：徐州市经济技术开发区徐海路80号公司电话: 0516－83058265符号及其含义：l在操作塔机前，应了解使用说明书中规定的说明和程序。

若有疑问，可求助应急技术服务。

——警告词“危险”表示即将发生的危险状况。

如果不能避免，将导致死亡或重伤。

——警告词“警告”表示潜在的危险状况。

如果不能避免，可能会导致死亡或重伤。

——警告词“注意”表示潜在的危险情况。

如果不能避免，可能导致轻伤或者中度等程度的伤害。

——需要根据要求进行相关检查徐工塔机系列产品为满足市场及客户的增值需求将不断优化和完善，随机文件也会同步更新。

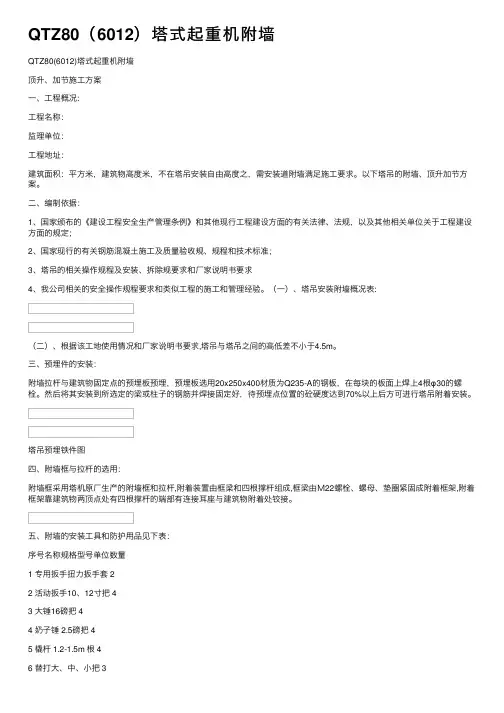

QTZ80（6012）塔式起重机附墙QTZ80(6012)塔式起重机附墙顶升、加节施⼯⽅案⼀、⼯程概况:⼯程名称：监理单位：⼯程地址：建筑⾯积：平⽅⽶，建筑物⾼度⽶，不在塔吊安装⾃由⾼度之，需安装道附墙满⾜施⼯要求。
