各类塔机高度与附墙

重庆华硕建设有限公司塔机附着安装标准二0—0年十二月目录1、塔吊附墙的位置设置方案： (3)1）、厂家的安装位置要求 (3)2）、实际施工时的安装位置分析 (3)3）、两种附墙设置方案的经济比较 (5)2、塔吊附着的安装技术要求： (6)1）、安装角度： (6)2）、预埋铁件处梁的加固处理措施 (7)1、塔吊附墙的位置设置方案1）、厂家的安装位置要求这里仅以升立的QTZ40塔机为例进行说明，其它型号的塔机由于其参数不同，附墙的安装位置略有区别，须参考各自厂家的说明书进行设置。

升立QTZ40（4210）塔机厂家对附墙位置的要求如下表所示:第四道75 73-75 17 厂家要求塔机附墙以上的自由高度不得高于18M塔机的独立高度为31M由上表可以看出，塔机附墙间的间距大约在六层楼左右。

2）、实际施工时的安装位置分析塔机起吊材料时，吊钩加上吊绳和材料所占空间的尺寸大约在 2.5-3米左右，吊钩顶至塔吊起重臂下沿的最小高度（起吊高度限位下，吊绳的最小长度，）大约为1米，起重材料下沿至障碍物（或工作面）的最小间隙约1米，那么塔机的起重臂下沿至障碍物的最小工作高度要求为6米左右。

如下图所示因此如果要满足起吊的正常工作，塔机的第一道附墙必须在塔身高度为31-6=25米的位置安装。

但实际施工中从预埋附墙铁件到附墙支撑的安装有个养护期的问题，在此期间，楼层的工作面上要搭设内外架，只要外架起来了，那么塔吊的起重臂到内外架的顶部的空间就不够最小工作间隙的要求了。

从升立塔吊的厂家提供的产品说明书来看，本款塔机对附墙支撑的水平推拉力要求为126KN这是一个非常大的荷载，如果拿建筑物的结构承载力来作比较的话，它相当于一根承受10平米左右现浇板的梁的结构承载力，而且附墙的荷载方向是水平的，在梁的不利受力方向。

因此，塔机附墙的预埋铁件所在的梁柱砼须达到C25以上的强度才能进行附墙支撑的安装。

一般来说，现在的现浇梁板砼设计标号在C30左右，C30商砼如果要达到C25的强度就是在200C的气候条件下也要一周左右。

63塔机附墙方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANQTZ63 塔式起重机附着架安装方案使用单位：江苏省住建集团有限公司工程名称：常州恒大翡翠华庭二标段3#安装单位：常州市天力机械化施工有限公司编制：审批：编写日期：审批日期：常州恒大翡翠华庭二标段3# 建筑物高度110米，按《施工组织设计》的整体综合考虑采用 QTZ80 型塔吊，其施工塔吊中心距建筑物外墙 3.5 米，符合厂家提供标准附墙架长度调节范围。

为了保证 QTZ80 塔式起重机工作的稳定性和整体钢度，减少上部塔身的自由长度，在塔身全高内设置《使用说明书》推荐设置的 6 套附着架，根据实际情况允许在1米的范围内进行适当调整。

一、说明：1、安装附着架之前，塔机最大工作高度为41m，此时塔机加节前必须安装第一个附着架；2、从塔机基础往上26m安装第一道附墙，塔身最大悬高（至下支座和塔身连接处）为32.5m；3、第二、三道附墙每道相隔20m安装一道,塔身最大悬高第二道为32.5m,第三道为30m；4、第四道附墙安装在第三道往上18m处，塔身最大悬高为30m；5、第五道附墙安装在第四道往上18m处，塔身最大悬高为；6、第六道附墙安装在第五道往上18m处，塔身最大悬高为；7、遇有4级以上大风时严禁进行安装锚固装置。

二、附着架（见图）：附着架是由四个撑竿和一套环梁等组成，它使塔机附着在建筑物上，对塔身起着支撑加强的作用。

使用时，环梁套在标准节上，四角用8个调节螺栓通过顶块将标准节顶牢。

其撑杆长度可调整。

四根撑杆端部优大耳环与建筑物附着处铰接。

安装时四根撑杆应保持同一水平内（用适当的钢丝绳将环梁绑挂在塔身上，从而调节水平）。

因此在设计附着预埋位置时，应考虑环架不应与标准节套管及爬爪相干涉。

调整顶块及撑杆长度使塔身轴线垂直。

本塔机附着架安塔机中心与建筑物距离为设计的，若实际使用时与此值不符，须经计算后重新确定撑杆的长度和结构型式方可使用。

塔吊加附墙的标准
塔吊加附墙的标准包括以下几点：
1. 塔吊超过30米需要设置附墙。

如果塔吊高度不超过30米，则不需要设
置附墙。

2. 对于高度小于45米的塔吊，只需要设置一层附墙。

3. 对于高度小于60米的塔吊，需要设置两层附墙。

4. 对于高度小于70米的塔吊，需要设置三层附墙。

5. 对于高度小于80米的塔吊，需要设置四层附墙。

6. 对于高度在60米至80米之间的塔吊，塔身悬高不得超过18米。

7. 安装附墙装置时必须使用经纬仪检查塔身的垂直情况，附着点以下保证塔式起重机垂直度偏差不大于2/1000，附着点以上垂直度偏差不大于4/1000。

8. 绳卡应夹在钢丝绳承载时受力的一侧，U形螺栓应在钢丝绳的尾端，不得正反交。

9. 标准节螺丝要齐全、紧固牢靠。

需要注意的是，以上标准可能因不同的厂家、地区和使用场合而有所不同。

在实际使用中，应遵循当地的标准和规范，并确保塔吊的安全性和稳定性。

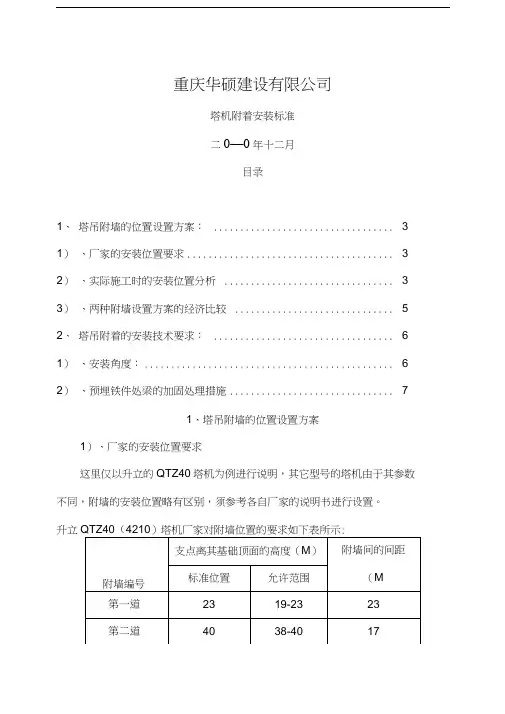

重庆华硕建设有限公司塔机附着安装标准目录1、塔吊附墙的位置设置方案： (3)1）、厂家的安装位置要求 (3)2 ）、实际施工时的安装位置分析 (3)3）、两种附墙设置方案的经济比较 (5)2、塔吊附着的安装技术要求： (6)1）、安装角度： (6)2）、预埋铁件处梁的加固处理措施 (7)1、塔吊附墙的位置设置方案1 ）、厂家的安装位置要求这里仅以升立的QTZ40塔机为例进行说明，其它型号的塔机由于其参数不同，附墙的安装位置略有区别，须参考各自厂家的说明书进行设置。

升立QTZ40（4210 ）塔机厂家对附墙位置的要求如下表所示：厂家要求塔机附墙以上的自由高度不得高于18M，塔机的独立高度为31M。

由上表可以看出，塔机附墙间的间距大约在六层楼左右。

2）、实际施工时的安装位置分析塔机起吊材料时，吊钩加上吊绳和材料所占空间的尺寸大约在 2.5-3米左右，吊钩顶至塔吊起重臂下沿的最小高度（起吊高度限位下，吊绳的最小长度，）大约为1米，起重材料下沿至障碍物（或工作面）的最小间隙约1 米，那么塔机的起重臂下沿至障碍物的最小工作高度要求为6米左右。

如下图所示cp因此如果要满足起吊的正常工作，塔机的第一道附墙必须在塔身高度为31-6=25米的位置安装。

但实际施工中从预埋附墙铁件到附墙支撑的安装有个养护期的问题，在此期间，楼层的工作面上要搭设内外架，只要外架起来了，那么塔吊的起重臂到内外架的顶部的空间就不够最小工作间隙的要求了。

从升立塔吊的厂家提供的产品说明书来看，本款塔机对附墙支撑的水平推拉力要求为126KN !这是一个非常大的荷载，如果拿建筑物的结构承载力来作比较的话，它相当于一根承受10平米左右现浇板的梁的结构承载力，而且附墙的荷载方向是水平的，在梁的不利受力方向。

因此，塔机附墙的预埋铁件所在的梁柱砼须达到C25以上的强度才能进行附墙支撑的安装。

一般来说，现在的现浇梁板砼设计标号在C30左右，C30商砼如果要达到C25 的强度就是在20 0C的气候条件下也要一周左右。

1#—1楼塔吊附墙方案一、塔吊附墙概况1＃-1楼总高度86。

7米，塔吊安装总高度95米;本工程采用QTZ60自升塔吊起重机。

该机这水平臂架、小车变幅、上回转自升式，其臂长为50米,最大起重量为4吨，额定起重力矩600KN.m，最大起重力矩为600KN.m。

由于结构条件和地形条件的限制，1#—1楼塔吊布置在1#—1楼北侧位置，该塔吊的直接附墙距离为3。

2米。

采取穿墙栓连接座预埋件.根据说明QTZ60塔吊附着式的最大起升高度可达120米。

附着式起重机的塔身可直接安装在建筑物上或建筑物附近的旁的砼基础上，为了减小塔身计算长度以保持其设计起重能力,设有七套附着装置。

第一附着装置距基础面15。

4米，第二附着装置距离第一附着装置是14。

5米，第三附着装置距离第二附着装置是11。

6米，第四附着装置距离第三附着装置是11.6米，第五附着装置距离第四附着装置是11。

6米，第六附着装置距离第五附着装置是11.6米，第七附着装置距离第六附着装置是11。

6米，可允许现场根据楼层的高度做适当的调整。

塔机独立固定式工作,最大起升高度为30米。

二、附墙要求为满足1#-1楼塔机对施工楼层的需要，根据塔机的出厂许用条件及建筑物楼层的实际情况现对于1＃—1塔机扶墙作如下布置: 错误!第一道塔机扶墙高度+15.4m，第二道为+14.5m,第三道为+11.6m,第四道为+11.6m,第五道为+11。

6m，第六道为+11.6m，第七道为+11。

6m。

○2墙面附着点中心距离 3950mm错误!采用穿墙螺栓连接座预埋件○，4根据塔机使用说明书扶墙点以上悬臂最大高度不超过20米.错误!附着架是由四个撑杆和一套环梁等组成，安装时调节螺栓，调整撑杆长度,使塔身轴线垂直，用经纬仪检测，误差控制在H/1000以内。

错误!附墙部位的墙板、梁钢筋的配筋，附墙件侧边各附加2根Φ14钢筋。

三、塔式起重机附着式工作状态的安装与拆卸3.1、工作状况QTZ60塔式起重机附着工作时最大起升高度为120米,附着工作时，要求塔身中心距建筑物4m ，爬时应使得吊臂方向与建筑物平行。

塔吊常用技术资料TC50232、50大臂重心18米，总成7.5吨重44大臂重心16.2米，总成7.1吨重38大臂重心15米，总成6.7吨重3、平横臂总成6.5吨，回转总成4.2吨，套架3.2吨，标准节0.94吨，固定基节1.185吨4、留一块2.4吨重配重块57、塔吊附墙1塔身节2、60大臂重心23.07米，总成8.5吨重54大臂重心21.14米，总成7.876吨重48大臂重心19.29米，总成7.438吨重3、平横臂总成6.9吨，回转总成4.8吨，套架3.9吨，标准节1.266吨4、拆装起重臂前必须在平衡臂尾部安装一块1.05和一块2.4吨平衡重；5塔吊超过自由高度必须附墙，附着设计规定如下表：（1）第一、二道附墙以上的塔身节数最多为13节，以后附墙以上塔吊节最多为12节；（2）两道附着框之间的标准节数H1=H2=10节,H3=H4=H5=9节；TC6013-61标准节2、60大臂重心23.1米，总成8.5吨重54大臂重心21.1米，总成7.876吨重48大臂重心19.3米，总成7.438吨重3、平横臂总成6.5吨，回转总成4.8吨，套架4吨4、60米拆装起重臂前必须在平衡臂尾部安装一块1.05和一块2.65吨平衡重；54、48米臂时，留一块2.65吨配重57、塔吊附墙TC5613A1标准节2、56大臂重心19.8米，总成8.1吨重50大臂重心18米，总成7.7吨重44大臂重心16.2米，总成7.3吨重3、平横臂总成6.5吨，回转总成4.2吨，套架4吨，标准节0.94吨4、仅留一块2.40t的配重块57、塔吊附墙TC6517B 1塔节1310KG/节a:重物中心至塔身中心距离2、65大臂重心25.2米，总成8.957吨重60大臂重心23.4米，总成8.55吨重55大臂重心22.1米，总成8.288吨重50大臂重心20.4米，总成7.879吨重45大臂重心18.3米，总成7.392吨重40大臂重心16.8米，总成6.983吨重35大臂重心14.6米，总成6.290吨重30大臂重心13.3米，总成5.881吨重3、平横臂总成8.4吨，回转总成5.643吨，套架4吨4、拆装起重臂前必须在平衡臂尾部保留一块3吨平衡重56、起重性能65米60米55米50米45米40米35米30米7、塔吊附墙MC300 K121、塔机的配平（F型3.1吨、E型1.8吨、S9型4.15吨）2、60大臂重心24.2米，总成14.694吨重55大臂重心23.2米，总成14.219吨重50大臂重心21.80米，总成13.726吨重45大臂重心19.70米，总成12.504吨重40大臂重心17.70米，总成11.300吨重3、部件重量明细表5、起重性能7、塔吊附墙F0/23B（塔节2米）1、大臂理论平衡位置塔机的配平配重1000Kg a:重物中心至塔身中心距离2、50大臂重心18.7米，总成7.3吨重45大臂重心17.2米，总成6.935吨重40大臂重心16.2米，总成6.560吨重35大臂重心13.1米，总成6.825吨重30大臂重心11.9米，总成6.45吨重3、部件重量明细表4、不用留配重块567、塔吊附墙塔吊超过自由高度必须附墙，附着设计规定如下表：（1）最后一道附着以上的塔身节数15节（2）两道附着框之间的标准节数12节；H3/36B1配重2500Kg a:重物中心至塔身中心距离2、60大臂重心24.2米，总成14.694吨重55大臂重心23.2米，总成14.219吨重50大臂重心21.9米，总成13.726吨重45大臂重心19.7米，总成12.504吨重40大臂重心17.7米，总成11.3吨重3、部件重量明细表4、安拆时不用留配重块56、塔吊起重性能表塔吊超过自由高度必须附墙，附着设计规定如下表：（1）最后一道附着以上的塔身节数12节（2）两道附着框之间的标准节数9节；C6018（2米）1、起重臂配平平衡位置35米SM配重1000Kg，配平位置为32.45mDM配重1000Kg，配平位置为23.78m 30米SM配重2500Kg，配平位置为23.56m DM配重2500Kg，配平位置为19.81m2、60大臂重心21.91米，总成10.788吨重55大臂重心20.65米，总成10.436吨重50大臂重心18.62米，总成9.774吨重45大臂重心17.44米，总成9.408吨重40大臂重心15.48米，总成8.746吨重35大臂重心13.45米，总成8.009吨重30大臂重心11.41米，总成7.233吨重3、部件重量明细表4、留一块5.2吨重C型配重块56、塔吊附墙塔吊超过自由高度必须附墙，附着设计规定如下表：（1）最后一道附着以上的塔身节数14节（2）两道附着框之间的标准节数12节；7、塔吊起重性能表MC3201、起重臂配平平衡位置2、70大臂重心25.21米，总成17.036吨重65大臂重心24.65米，总成16.627吨重60大臂重心23.81米，总成16.124吨重55大臂重心22.04米，总成15.567吨重50大臂重心20.51米，总成14.848吨重45大臂重心19.05米，总成13.799吨重40大臂重心15.59米，总成11.946吨重35大臂重心13.77米，总成10.942吨重30大臂重心12.18米，总成8.416吨重3、12m平横臂总成7.245吨，18m平横臂总成9.240吨，20.5m平横臂总成10.530吨，回转总成5.32吨，套架6.4吨，标准节1.565吨，基础节4.12吨部件重量明细表4、大臂50-70米留一块4.6吨重CU型配重块，30-45不用留5、配重组合6、塔吊起重性能表7、塔吊附墙MCR225A1、塔机的配平2、55大臂重心26.71米，总成6.18吨重50大臂重心25.67米，总成6.02吨重45大臂重心23.6米，总成5.620吨重40大臂重心21.20米，总成5.05吨重35大臂重心19.33米，总成4.365吨重30大臂重心17.02米，总成3.86吨重34、留一块4.6吨重CU型配重块5、不管大臂多长，配重块都是4*4.19t6、大臂起重性能表7、塔吊附墙由于不同大臂的附墙不一样，具体参见说明书MC230A1、塔机配平2、65大臂重心22.594米，总成11.348吨重60大臂重心21.485米，总成11.051吨重55大臂重心20.351米，总成10.725吨重50大臂重心18.291米，总成10.028吨重45大臂重心16.291米，总成9.344吨重40大臂重心15.187米，总成8.985吨重35大臂重心13.470米，总成8.373吨重30大臂重心11.561米，总成7.637吨重3、部件重量明细表4、留一块4.2吨重CA型配重块567、塔吊附墙。

.1、附着高度
根据项目的情况，此塔机安装高度为174米，塔机基础顶标高-8.45米；根据说明书的要求，需要安装5道附着。

附着的高度见下图：
第一次附着大致位于第三层，标高28.0m；第二次附着大致位于第九层，标高56.1m；第三次附着大致位于第十八层，标高84.9m；第四次附着大致位于第二十九层，标高113.7m；第五次附着大致位于第三十五层，标高142.5m。

附着后自下而上1个基节，45个片式标准节，具体视安装时的现场情况而定，但一定要满足说明书给出的要求（附着架以上高度小于等于46米，附着架以下高度大于等于28米小于等于38米）。

5.3.2、附着架布置示意图
此次附着采用预埋式附墙耳板，如图所示
2#塔吊为内爬梯，外墙无相关预埋件。

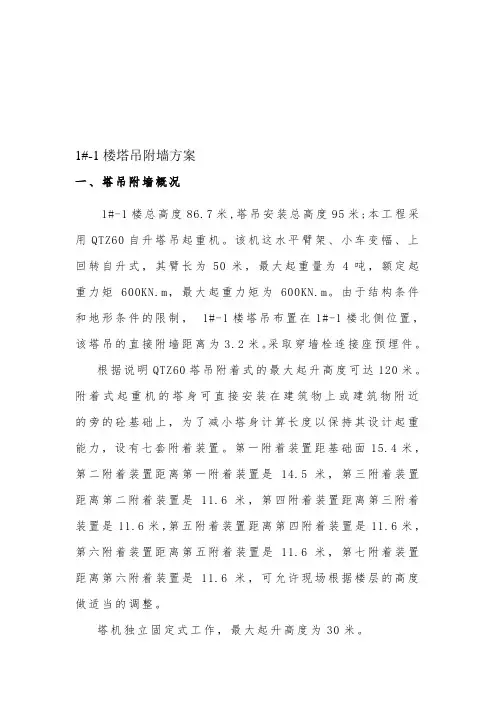

1#-1楼塔吊附墙方案一、塔吊附墙概况1#-1楼总高度86.7米,塔吊安装总高度95米;本工程采用QTZ60自升塔吊起重机。

该机这水平臂架、小车变幅、上回转自升式，其臂长为50米，最大起重量为4吨，额定起重力矩600KN.m，最大起重力矩为600KN.m。

由于结构条件和地形条件的限制，1#-1楼塔吊布置在1#-1楼北侧位置，该塔吊的直接附墙距离为3.2米。

采取穿墙栓连接座预埋件。

根据说明QTZ60塔吊附着式的最大起升高度可达120米。

附着式起重机的塔身可直接安装在建筑物上或建筑物附近的旁的砼基础上，为了减小塔身计算长度以保持其设计起重能力，设有七套附着装置。

第一附着装置距基础面15.4米，第二附着装置距离第一附着装置是14.5米，第三附着装置距离第二附着装置是11.6米，第四附着装置距离第三附着装置是11.6米，第五附着装置距离第四附着装置是11.6米，第六附着装置距离第五附着装置是11.6米，第七附着装置距离第六附着装置是11.6米，可允许现场根据楼层的高度做适当的调整。

塔机独立固定式工作，最大起升高度为30米。

二、附墙要求为满足1#-1楼塔机对施工楼层的需要，根据塔机的出厂许用条件及建筑物楼层的实际情况现对于1#-1塔机扶墙作如下布置: ○1第一道塔机扶墙高度+15.4m，第二道为+14.5m，第三道为+11.6m，第四道为+11.6m，第五道为+11.6m，第六道为+11.6m，第七道为+11.6m。

○2墙面附着点中心距离3950mm○3采用穿墙螺栓连接座预埋件○4根据塔机使用说明书扶墙点以上悬臂最大高度不超过20米。

○5附着架是由四个撑杆和一套环梁等组成，安装时调节螺栓，调整撑杆长度，使塔身轴线垂直，用经纬仪检测，误差控制在H/1000以内。

○6附墙部位的墙板、梁钢筋的配筋，附墙件侧边各附加2根Φ14钢筋。

三、塔式起重机附着式工作状态的安装与拆卸3.1、工作状况QTZ60塔式起重机附着工作时最大起升高度为120米，附着工作时，要求塔身中心距建筑物4m ，爬时应使得吊臂方向与建筑物平行。

一、塔吊情况介绍本工程最大建筑高度为101.45m，塔吊型号为QTZ5613-6，塔吊基础面标高设计为底板底标高，距建筑物最短距离为 4.4m，塔吊最大爬升高度约为150m。

二、附墙点布设设计根据规范要求和建筑物结构形式，1#塔吊附墙点设置在轴线1-33~1-40处，2#塔吊附墙点设置在轴线2-17~2-23处。

沿高度方向，首次附着高度为30m，以上每20米附着一次，共计4次附墙。

附墙点详见插图1示。

附墙杆件长度为4.0m～8.0m。

插图1 塔吊附墙点示意图插图2 塔吊附墙点示意图三、附墙预埋件设计本工程附墙预埋件分为双杆附墙预埋件和单杆附墙预埋件，预埋件由锚板、连接板及加劲板三部分组成，均由20厚钢板现场拼焊加工制作，焊缝高度不小于7mm，焊条采用E43型。

连接板与锚板、加劲板与连接板及锚板的接触面全部满焊。

拼焊前，将接触面除锈、磨光，同时，为保证连接板与锚板连接牢固，将连接板做“倒角”处理。

附墙预埋件详见插图2示。

插图2附墙预埋件双杆附墙预埋件选用400×600×20mm锚板，单杆附墙预埋件选用400×450×20mm锚板。

双杆附墙预埋件锚板设10根直径20mm锚筋；单杆附墙预埋件锚板设8根直径20mm锚筋。

每根锚筋长640mm，锚入异型柱（剪力墙）内。

预埋件锚板及锚筋详见插图3示。

插图3 预埋件锚板及锚筋大样图锚板上按图示定位，钻直径22mm圆孔，锚筋按图示尺寸制作成“Π”形，穿过孔，在背面满焊，焊条采用E43型。

预埋件在竖向结构施工时埋入，中心高度分别为H（楼层标高）+0.5m。

预埋件埋设时，模板按锚板的尺寸留洞，锚板面与模板内表面平齐，调平正后用电焊点焊于竖向结构钢筋上。

详见插图4。

插图4 预埋件与模板位置关系示意图四、附墙杆件的设计附着杆最大长度为12米，选用2根[18槽钢对拼而成。

对拼槽钢两个侧面均用200×80×10mm厚钢板间断焊，每块10mm钢板之间间距为200mm，焊缝高度h不小于7m m，焊条采用E43型。

QTZ400塔机附墙方案一、工程概况二、设备型号及技术性能该塔机型号为JL7050/QTZ500,生产厂家为江麓机电科技有限公司，最大起重量20t ,最大工作幅度为70m，本次安装工作幅度为30m，平衡臂长约17m，第一块平衡重3800kg。

塔吊自由高度59m，第一次安装高度47m,塔机中心距建筑物 m，2台塔吊分别安装在拟建建筑物向。

三、安装附着此塔机工作高度为120米，为了减少上部塔身的自由高度，保持塔机工作的稳定性和整机的刚性，需进行塔身附着，塔机与建筑物的间距为 2 米，共设臵3道附着，第一道附着安装在第12层，第二道附着安装在第18层，以后每6层安装一道附着，最后塔机自由端高度为32米，附着杆形式采用方型。

附着层数附着距塔机基础高度第一道m第二道 m第三道 m第四道 m塔身最高悬高不能超过规定值。

1.与建筑物的连接基座预埋臵建筑物上，顶升到附着点时，安装附着架。

2.在塔身标准节建立一个工作平台，利用塔机将两个环梁吊至附着点的位臵包在塔身外，用螺栓连接成附着框架，调整附着框对角上的螺杆将附着贴紧在塔身上，并在四边打入锲块。

3.再吊装叁个附着撑杆的一端与附着框连接，另一端设臵在主体结构的楼层处梁柱节；不得设臵在柱半高处点与钢立柱处。

4.安装附着架后，应用经纬仪检查塔机的轴心的垂直度，其垂直度在全高上不超过3／1000，垂直度的调整可通过调整四根附着用撑杆与建筑物的位臵而获得。

必要时用钢丝绳将附着架挂在塔身上。

5.每道附着架的四组撑杆应尽量处于同一水平面上，若与塔身标准节的某些部位发生干涉。

允许附着架与连接基座高度差不大200mm。

附着撑杆与附着架及塔身连接可靠，各连接螺栓应紧固好。

四、塔机的顶升1、顶升过程的注意事项：１）塔机最高处风速大于１３m/s时，不得进行顶升作业。

２）顶升过程中必须保证起重臂与引入标准节方向一致，并利用回转机构制动器将吊臂制动住，小车必需停在规定的顶升配平位臵。

３）若要连续加几节标准节，则每加完一节后，用塔机自身起吊下一节标准节前，塔身各主弦杆和下支座必须螺栓连接牢固。

QTZ63（5510）塔式起重机附墙顶升、加节施工方案一、工程概况:工程名称：东方新天地东区6号、9号房及人防监理单位：江苏华通临理有限公司工程地址：市南二环路一号南侧建筑面积：52487.2平方米，建筑物高度80.63米，不在塔吊安装自由高度之内，需安装三道附墙满足施工要求。

以下是3#塔吊的附墙、顶升加节方案。

二、编制依据：1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。

（一）、塔吊安装附墙概况表:（二）、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于4.5m 。

三、预埋件的安装：附墙拉杆与建筑物固定点的预埋板预埋，预埋板选用20х250х400材质为Q235-A 的钢板，在每块的板面上焊上3根φ25的U 形圆钢。

然后将其安装到所选定的梁或柱子的钢筋内并焊接固定好，待预埋点位置的砼硬度达到85%以上后方可进行塔吊附着安装。

塔吊预埋铁件图四、附墙框与拉杆的选用：附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和三根内撑杆组成,框梁由Ｍ24螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有三根撑杆的端部有连接耳座与建筑物附着处铰接。

五、附墙的安装工具和防护用品见下表：六、作业人员的分工安排：本塔式起重机是从张家港市天运建筑机械有限公司购买的，安装工作由张家港市晨阳建筑工程有限公司安装，安装资质详见塔机安装方案附件，具体人员分工如下：组长：余玉泉安全员：朱国华技术负责人：高正兴安装人员：成纪良、肖国华、任小华、张法波、朱忠轩地面辅助人员：3-4人。

塔机必须由持有操作证的人员进行作业，作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识，作好安全技术交底。

QTZ63 塔式起重机附着架安装方案使用单位：江苏省住建集团有限公司工程名称：常州恒大翡翠华庭二标段3#安装单位：常州市天力机械化施工有限公司编制： _________________ 审批：_______________审批日期:编写日期:常州恒大翡翠华庭二标段3# 建筑物高度110米，按《施工组织设计》的整体综合考虑采用QTZ80 型塔吊，其施工塔吊中心距建筑物外墙 3.5米，符合厂家提供标准附墙架长度调节范围。

为了保证QTZ80塔式起重机工作的稳定性和整体钢度，减少上部塔身的自由长度，在塔身全高内设置《使用说明书》推荐设置的_6—套附着架，根据实际情况允许在1米的范围内进行适当调整。

一、说明：1、安装附着架之前，塔机最大工作高度为41m,此时塔机加节前必须安装第一个附着架；2、从塔机基础往上26m安装第一道附墙，塔身最大悬高（至下支座和塔身连接处）为32.5m；3、第二、三道附墙每道相隔20m安装一道,塔身最大悬高第二道为32.5m第三道为30m；4、第四道附墙安装在第三道往上18m处，塔身最大悬高为30m；5、第五道附墙安装在第四道往上18m处，塔身最大悬高为22.5m；6、第六道附墙安装在第五道往上18m处，塔身最大悬高为22.5m；7、遇有4级以上大风时严禁进行安装锚固装置。

二、附着架（见图）：附着架是由四个撑竿和一套环梁等组成，它使塔机附着在建筑物上，对塔身起着支撑加强的作用。

使用时，环梁套在标准节上，四角用8个调节螺栓通过顶块将标准节顶牢。

其撑杆长度可调整。

四根撑杆端部优大耳环与建筑物附着处铰接。

安装时四根撑杆应保持同一水平内（用适当的钢丝绳将环梁绑挂在塔身上，从而调节水平）。

因此在设计附着预埋位置时，应考虑环架不应与标准节套管及爬爪相干涉。

调整顶块及撑杆长度使塔身轴线垂直。

本塔机附着架安塔机中心与建筑物距离为3.6m设计的，若实际使用时与此值不符，须经计算后重新确定撑杆的长度和结构型式方可使用。

塔式起重机附墙安装与拆除方案1.塔机在附着锚固前，应事先确定附着点位置，建筑物上的附着点强度应满足受力要求。

2.根据建筑施工总高度为34.4米，确定在21.5米设置附墙。

3.在安装附着框架和附着杆时，要通过调整群众运动着杆距离，保持塔身垂直。

调整结束后，要立即紧固附着杆。

4.附着框架应尽可能安装在塔身标准节的节点连接处，尽量避开标准节主弦杆节距正中。

附着框架必须与塔身标准节连接牢固，不得松动。

5.附着装置以上的塔身自由高度不能超过说明书规定。

6.每道附着装置的附着杆应尽量牌同一水平面上。

若附着装置某部位发生干涉，可适当升高或降低附着框架的高度。

7.当塔机附着撑杆的长度大于说明书的要流域，应对附着杆的强度重新设计计算。

8.附着撑杆上塔设的供人从建筑物上通过塔机的跳板，严禁在其上堆放重物。

9.附着朱杆与附着框架，锚固支座之间的连接和附着框架和塔身标准节的连接，必须牢固可靠。

10.附着点的锚固支座与建筑物的连接可采用预埋件，焊接和穿墙螺紧固等方式。

但无论采用哪种方式，建筑物上的附着点的强度都应满足受力要求。

11.附着装置的安装拆卸，检查及高速均应有专人负责，严格遵守操作规程和使用说明书的有关规定。

12.拆卸附着装置时，应随着塔身的降落过程拆卸相应的附着装置。

严禁附着装置提前拆除，只有待塔身标准节降落到附着节时，方可拆卸。

塔机操作使用安全注意事项1.塔机司机和指挥人员应经有关部门培训合格，持有效操作证上岗。

2.塔机安装结束投入使用一个星期内，应派专人从下至上对塔身所连接螺栓紧固一次。

以后每隔半个月全面检查一次，并检查所有销轴和骄开口销是否正常，发现螺栓松动应立即予以紧固。

3.塔机司机应认真做好交接班工作，对运转中存在的问题，交接班司机必须当面交代清楚，经妥善处理后方可工作，并做好交接班记录。

4.塔机司机在登记作业前，应随时检查塔机基础，底座有无异常。

合上底部总开关后，检查整机有无漏电现象，确认无误后，方可登机。

关于加强建筑起重机械安全管理的若干规定第一条为加强我市建筑起重机械的安全管理，落实各方责任主体履行建筑起重机械安全管理职责，有效防止或减少机械事故，根据《建设工程安全生产管理条例》（国务院令第393号）、《建筑起重机械安全监督管理规定》（建设部令第166号）和《福建省建设厅关于进一步加强建筑起重机械安全管理的若干意见》（闽建建【2008】43号）等规定，结合我市实际，制定本规定。

第二条建设单位应当依法承担建设工程安全生产责任,为建筑起重机械的安装、使用提供安全的作业环境，不得明示或者暗示施工单位购买、租赁、使用不符合安全施工要求的建筑起重机械。

第三条建筑起重机械的安装、验收、使用、日常检查、维护保养、拆卸等，由施工总承包单位对施工现场安全生产负总责。

第四条施工总承包单位应向安装单位提供拟安装设备位置的基础和工程主体附着点及施工资料，确保建筑起重机械进场安装、拆卸和工程主体附着点所需的施工条件。

第五条建筑起重机械在安装（包括顶升和附着）时，施工总承包单位应落实现场安全防护措施，并指定专职安全生产管理人员负责现场协调管理。

第六条建筑起重机械安装单位应根据具体工程情况，制定出建筑起重机械安装（包括顶升和附着）、拆卸专项施工方案以及生产安全事故应急救援预案。

第七条监理单位应当严格履行建筑起重机械的安全监理职责，审核起重机械安装拆卸方案，对安装和拆卸环节实行旁站监理，核实安装单位、使用单位及其特种作业人员的各类证照，定期和不定期对施工现场建筑起重机械上岗人员资格进行核查并记录，督促并参与做好验收工作。

第八条建筑起重机械租赁单位应取得建筑施工机械租赁企业行业确认书，建筑施工机械承租方应当从取得“行业确认书”的建筑施工机械租赁企业承租建筑施工机械。

租赁单位应当对出租的建筑起重机械和安全装置及关键零、部件的安全性能进行自检，并出具自检合格证明。

第九条施工现场严禁使用降低设备安全指标，擅自减少安全设施，擅自改装的建筑起重机械设备。

目录1 概述 (2)2 附墙拉杆形式 (2)3 附墙基座的形式 (2)4 附墙数量及标高尺寸 (2)5 附墙拉杆选用的材料及结构形式 (3)6 附墙体系传递给建筑物的受力情况 (3)7 塔吊顶升步骤 (3)8 顶升安全注意事项 (4)9 附墙平面示意 (4)10 附墙杆与连墙示意 (6)11 附墙立面示意 (7)保利名苑(一期1#～6#，S2#、S3#)塔式起重机附墙方案1 概述本工地位于顺德伦教105国道东侧，为一组团式建筑物，共有6栋建筑物（楼高13--28层，标准层高3米），为满足施工面的需要，共安装3台塔式起重机（自编号为1#-3#）。

均采用长沙中联重科生产的TC6013A-6型塔式起重机（起重臂长：3#机为55m，1#、2#机为60m），分别安装在2#楼，3#楼及5#楼外侧。

1#塔吊基础砼面标高为-5.2m，2#塔吊基础砼面标高为-8.5m、3#塔吊基础砼面标高为-4.4m。

2 附墙拉杆形式1#-3#塔吊均采用四条附墙拉杆，塔吊附墙拉杆的一端用Φ50的销轴固定在塔身附墙框架的四个角的销孔中，另一端则通过附墙基座固定在建筑物的结构梁和异形柱的交接处（两点位置）。

1#塔吊附墙点分别位于2-4轴与2-B轴交接的结构梁与异形柱上以及2-11轴与2-C轴交接的异形柱上；2#塔吊附墙点分别位于3-11轴与3-N轴交接的结构梁与异形柱上以及3-7轴与3-N轴交接的异形柱上；3#塔吊附墙点分别位于5-B′轴与5-5′轴交接的异形柱上以及5-H′轴与5-5′轴交接的异形柱上；详见附墙拉杆连接平面示意图。

3 附墙基座的形式采用在砼结构上预留孔洞使用直径Φ30的穿墙螺栓的方法现场固定附墙基座。

4 附墙数量及标高尺寸根据本建筑物标准层结构的情况和各塔楼结构天面最大高度（51.5-95.4m）及塔机对附墙间距的技术要求，定出3台塔吊所需安装附墙装置，其标高分别如下（此标高为建筑物标高）：1#塔吊 2#塔吊 3#塔吊第一道附墙： +26.0m +20.7m +23.0m8楼面下 7楼面下 7楼面下第二道附墙： +44.0m +38.7m +35.0m14楼面下 13楼面下 11楼面下第三道附墙： +62.0m +56.7 m20楼面下 19楼面下第四道附墙： +77.0m +74.7 m25楼面下 25楼面下第五道附墙： +83.7m28楼面下臂底总高度: +105.40米 +110.5米 +61.4米最顶部附墙以上： 9节 8节 8节结构最大高度： +85.7米 +95.4米 +51.5米说明：每次安装附墙时均应先将塔身调直，控制塔身标准节垂直度偏差满足附墙架以上≤4‰；附墙架以下≤2‰的要求。

塔机高度与附墙ZJ5311（5510）1、独立高度：40.5m14节，附墙高度:120m2、附墙：第一道30m,悬臂：10节；第二道24m，悬臂：9节;第三道21m，悬臂:9节;第四道21m,悬臂：8节；3、基础尺寸：5m×5m×1。

25m（0.2Mpa）。

TC56131、独立高度：46m（7×2。

8m加强节)16节,附墙高度：180。

4m2、附墙：第一道38m,悬臂:23。

92m;第二道18m，悬臂：25。

52m；第三道18m，悬臂：24.32m；第四道17m，悬臂：24.12m；第五道17m，悬臂：23.92m；第六道17m，悬臂：23.72m；第七道17m，悬臂：20.72m;第八道10m，悬臂:19。

12m；第九道10m，悬臂：18。

4m；3、基础尺寸：5。

5m×5。

5m×1.35m（0.15Mpa)。

FO/23B1、独立高度：59.8m（L68A1加强节2节）17节,附墙高度：203。

8m2、附墙：第一道48m(14节加强节），悬臂：15节；第二道12节(26节加强节)，悬臂：15节；第三道12节（38节加强节），悬臂：15节；第四道12节(50节加强节），悬臂:15节；FO/23C1、独立高度：44.8m(L46A1加强节3节）12节,附墙高度：140。

8m2、附墙:第一道33m(10节加强节）,悬臂：11节；第二道8节(20节加强节)，悬臂：10节；第三道8节（28节加强节)，悬臂：11节；第四道8节（36节加强节),悬臂:11节；C60141、独立高度：53.8m15 节，附墙高度：194.8m2、附墙：第一道42m，悬臂:14节；第二道12节，悬臂:14节；第三道12节,悬臂：14节；第四道12节,悬臂:14节；ST70/271、独立高度:48.2m13 节，附墙高度：180.2m2、附墙：第一道34.5m，悬臂：12节；第二道9节，悬臂：12节;第三道9节,悬臂：12节；第四道9节，悬臂:12节;第五道9节，悬臂：12节；QTZ80G1、独立高度：45m13 节,附墙高度：150m2、附墙：第一道25m，悬臂：12节；第二道25m，悬臂：11节；第三道25m，悬臂:10节;第四道20m,悬臂：9节；第五道20m,悬臂：8节；第六道15m,悬臂：7节；3、基础尺寸：5.6m×5.6m×1.35m（0.125Mpa）。
