麦克维尔单螺杆冷水机组

所选机组技术及外型参数型号PFS280.2CFST-B/E3010-2P/C2210-2P/380V/50Hz 制冷量kW970.3耗电量kW164.8性能系数kW/kW 5.888冷冻水流量L/s46.4冷冻水压降kPa47.6冷却水流量L/s54.3冷却水压降kPa46.0压缩机型式半封闭式单螺杆压缩机数量 2启动方式Y-△能量控制% 12.5%-100%无级调节冷凝器型式壳管式冷凝器数量 1蒸发器型式壳管满液式蒸发器数量 1制冷剂R134a充灌量kg 350润滑油加注量L 85温度控制冷冻出水温度PID控制冷冻水进出水管外径mm219冷却水进出水管外径mm219保温材料柔性橡塑保温材料机组重量kg5732运行重量kg6209额定电流A276.4启动电流A329.7最大启动电流A473.9长×宽×高mm3764×1676×2235注:ARI 50Hz 认证适用于以下机型：ARI标准工况下制冷量在200 - 2500 tons [703-8790 kW]之间电压小于或等于5000V在ARI 550/590标准认证范围内冷冻水出水温度在40-48℉[4.4 - 8.9℃]之间冷却水进水温度在65-105℉[18.3 - 40.6℃]之间ARI 50Hz 认证不适用于以下情形：ARI标准工况下制冷量小于200 tons [703 kW ]或大于2500 tons [8790 kW]电压大于5000V使用水之外的其他载冷剂（如乙二醇）机组性能参数符合最新版ARI标准ARI 550/590。

能量控制范围下限值与具体工况有关。

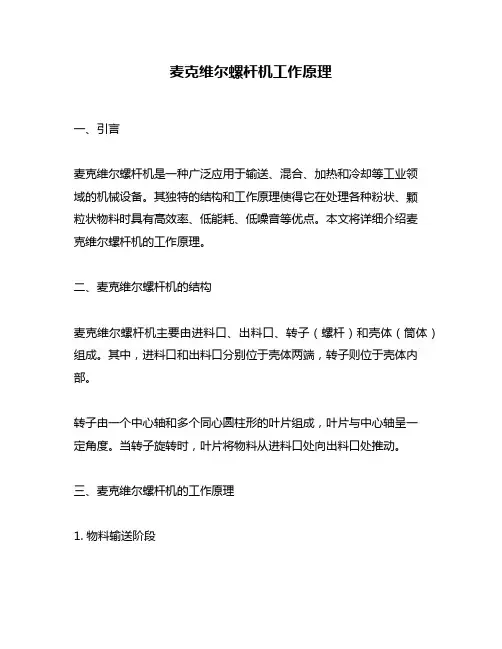

麦克维尔螺杆机工作原理一、引言麦克维尔螺杆机是一种广泛应用于输送、混合、加热和冷却等工业领域的机械设备。

其独特的结构和工作原理使得它在处理各种粉状、颗粒状物料时具有高效率、低能耗、低噪音等优点。

本文将详细介绍麦克维尔螺杆机的工作原理。

二、麦克维尔螺杆机的结构麦克维尔螺杆机主要由进料口、出料口、转子（螺杆）和壳体（筒体）组成。

其中，进料口和出料口分别位于壳体两端，转子则位于壳体内部。

转子由一个中心轴和多个同心圆柱形的叶片组成，叶片与中心轴呈一定角度。

当转子旋转时，叶片将物料从进料口处向出料口处推动。

三、麦克维尔螺杆机的工作原理1. 物料输送阶段当启动麦克维尔螺杆机后，电动机带动转子旋转。

此时，在重力作用下，物料从进料口处进入壳体内部，并被转子的叶片推动向出料口处。

2. 混合阶段当物料被推送到转子的叶片之间时，由于叶片与中心轴呈一定角度，物料将在叶片之间发生相互碰撞和摩擦。

这样，不同颗粒大小和形状的物料就会混合在一起。

3. 加热或冷却阶段如果需要对物料进行加热或冷却处理，可以在麦克维尔螺杆机内部设置加热器或冷却器。

当物料经过这些设备时，可以通过传导、对流和辐射等方式实现加热或冷却的目的。

4. 出料阶段当物料被推送到出料口处时，由于壳体内部存在一定的压力差，物料就会顺利地从出料口排出。

四、麦克维尔螺杆机的优点1. 高效率：麦克维尔螺杆机具有高速度、大容量和连续输送等特点，在工业生产中能够大大提高生产效率。

2. 低能耗：由于麦克维尔螺杆机的结构简单，能耗较低，因此在节约能源方面具有一定的优势。

3. 低噪音：麦克维尔螺杆机的转子运转时噪音较小，不会对生产环境造成太大的影响。

4. 适用范围广：麦克维尔螺杆机适用于各种粉状、颗粒状物料的输送、混合、加热和冷却等工艺过程中，具有广泛的应用前景。

五、总结麦克维尔螺杆机作为一种重要的工业设备，在现代工业生产中发挥着越来越重要的作用。

通过对其结构和工作原理的介绍，我们可以更好地了解麦克维尔螺杆机在物料输送、混合、加热和冷却等方面所具有的优点和应用前景。

麦克维尔螺杆冷水机组维修保养手册目录1.麦克维尔单螺杆冷水机组日常操作流程……………………32.触模式显示屏操作简介………………………………………43.麦克维尔单螺杆冷水机组日常维护…………………………54.麦克维尔单螺杆冷水机组常见故障分析……………………65.麦克维尔单螺杆冷水机组系统流程图………………………76.麦克维尔单螺杆冷水机组技术参数 (8)日常开机1.启动冷冻水水泵和冷凝水泵。

2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。

3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。

5.机组启动后听压缩机有无发出异常噪音。

6.当排气压力1．4Mpa 或冷凝器进水温度28℃时，启动冷却塔风扇。

7.观察蒸发器出水温度显示是否正常。

日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。

获取更多资料微信搜索蓝领星球2.停止冷凝水水泵与冷却塔风扇。

3.待蒸发器出水温度高于15℃后停止冷冻水水泵。

长期停机如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。

紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。

麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。

在使用时注意表面清洁，勿用硬物将表面划伤。

触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A 、（Download ）下载程序B 、（Uploap ）上载程序C 、（Copy ）拷贝程序D 、（Contrast ）亮度调节E 、（Run ）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。

第 1 页共1 页

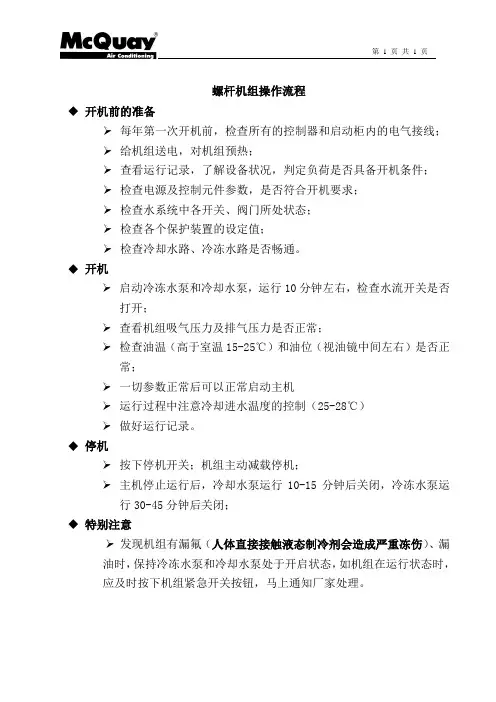

螺杆机组操作流程
◆开机前的准备
每年第一次开机前，检查所有的控制器和启动柜内的电气接线；
给机组送电，对机组预热；
查看运行记录，了解设备状况，判定负荷是否具备开机条件；
检查电源及控制元件参数，是否符合开机要求；
检查水系统中各开关、阀门所处状态；
检查各个保护装置的设定值；
检查冷却水路、冷冻水路是否畅通。

◆开机
启动冷冻水泵和冷却水泵，运行10分钟左右，检查水流开关是否打开；
查看机组吸气压力及排气压力是否正常；
检查油温（高于室温15-25℃）和油位（视油镜中间左右）是否正常；
一切参数正常后可以正常启动主机
运行过程中注意冷却进水温度的控制（25-28℃）
做好运行记录。

◆停机
按下停机开关；机组主动减载停机；
主机停止运行后，冷却水泵运行10-15分钟后关闭，冷冻水泵运行30-45分钟后关闭；
◆特别注意
发现机组有漏氟（人体直接接触液态制冷剂会造成严重冻伤）、漏
油时，保持冷冻水泵和冷却水泵处于开启状态，如机组在运行状态时，应及时按下机组紧急开关按钮，马上通知厂家处理。

大型风冷单螺杆式冷水/热泵机组型号： MCS 050.1-380.2 FMHS 050.1-380.2 F制冷量： 170kW-1370kW制热量： 179kW-1439kW制冷剂： R22、R407C PM-MHSF-C006Engineered for flexibility and performance.TMw w w .j zc k t.c om大型风冷单螺杆式冷水/热泵机组风冷式冷热水机组是以空气作为冷（热）源，以水作为传热介质的中央空调机组。

安装时将空调机组直接置于屋顶或室外空间、无需专用机房、冷却塔、冷却水泵、冷却水管系统，热泵机组还可代替热水锅炉取暖。

广泛应用于商场、医院、宾馆、工厂、办公大楼等不同类型的建筑物。

作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。

MHS 便是针对中国市场需求，推出的新型风冷热泵机组。

麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。

同时，深圳工厂建有350冷吨的全性能实验装置，每台机组出厂前都要进行严格性能测试，确保每台机组的质量和性能。

MHS 235. 2 FST 2 － F AA产品具体描述电源特性：F 为 380V/3~50Hz制冷剂类型2： R224: R407C类型ST:标准型LN:低噪型压缩机系列压缩机数量 2：2台名义制冷量 235：235USRT MHS ：麦克维尔单螺杆热泵机组MCS ：麦克维尔单螺杆冷水机组7644www .jz大型风冷单螺杆式冷水/热泵机组■ 采用麦克维尔专利的最新型F 系列单螺杆压缩机，能效 比高。

■ 多制冷回路设计，每台机组配置1~2台压缩机，每台压 缩机配置一路独立制冷系统，且互为备用。

■ 机组制冷能力可通过微处理器的控制实现从12.5%〜100%范围内无级调节。
