麦克维尔产品手册

麦克维尔产品手册
百年来麦克维尔一直致力于 中央空调及相关科技的研究
10101010101010101010101010101010101010101010101010101010101010101010101001010101010101010101010101010101010100101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010010101010101010101010101010101010101001010101010101010101010101010101010101010101010101010101010101010101010101010101010101001010101010101010101010101010101010100101010
E3612/C3612 E3612/C3012 E3612/C3012 E3612/C3012 E3612/C3612 E4212/C3612 E4212/C3612 E4212/C3612 E4212/C3612 E4212/C3612 E4212/C4212 E4812/C4812
制冷量
RT
750
型号
WSC WDC WSC(H) WDC(H) WMC HSC PFS PFS XE PES WMD WHS.B HHS.B CUW CUW-HR CUWD-HR CUWD CUWD-HC WGZ-B
制冷量
制冷剂
300RT〜1300RT
HFC-134a
600RT〜2560RT 600RT〜1200RT 1200RT〜2300RT 140RT〜287RT

02、麦克维尔自然冷却风冷螺杆介绍

02、麦克维尔自然冷却风冷螺杆介绍
120000 100000
耗电量：kWh
全年不同环温下COP对比
全年节能对比
COP最高提升37倍
80000
常规风冷机组 自然冷却机组
60000 40000 20000 0
常规风冷机组
节能38%
自然冷却机组
-25 -20 -15 -1冷水机组，在室外低环境温度时，COP最高 可提高37倍，年节能率达到38%！
夏季
35ºC



过渡季节
15ºC
AIR
室外环境温度太高不能使用自然冷却 自然冷却水泵不运行 自然冷却盘管不工作 压缩机和风机开启 (压缩机输出100%能力)

室外环境温度低于冷冻水一定时，开自然冷却 自然冷却水泵运行 冷冻水回水经过自然冷却盘管预冷 压缩机和风机开启 (压缩机输出部分能力)
6℃
15 17 25 35 45 环境温度，℃
节能运行区域
从上图可看出，MQ机组可更早进入100%Free Cooling节能运行，并且运行效率更高。
注：以上图表是以1250kW机型，制冷进/出水：18/12 ℃为例，不同机型节能性可能会有差异。
能量按需输出，控制精确
●出水温度稳定 ●机组输出能力与用户系统需求的负荷完全匹配，能量“按需输出” ●部分负荷时机组仍然保持高效运行 ●精确的能量和水温调节育充分满足用户需求
Free cooling解决方案(SG系列)
自然冷却风冷空调机组: 内置的Free Cooling空气—水换热盘管
风冷冷凝器 自然冷却盘管
预冷却阶段
回水在进入蒸发器前先 经过室外自然冷却盘管 进行冷却
膨胀阀
压缩机
蒸发器
三通阀 机组出水

麦克维尔产品手册

麦克维尔产品手册
的冷凝效率，SurgeGuardTM 防喘振保护装置，全面保护机组在异常运行状况下的运行安全，低负荷运 行噪声更低。 ■采用最新型的高效换热器，独特的设计可使传热效率增加 16%，制冷剂充注量减少 40%。 MicroTechTMⅡ 压缩机控制器，逻辑运算，精密控制；采用 15 寸彩色触摸式操作屏，操作简便，支持开 放协议，具有自动维护机组高效、安全运行功能。 ■机组工厂运行测试保证运行可靠，测试平台通过美国 ARI 认证。
750
800
800
850
850
900
950
1000
1100
1200
1300
输入功率
kW
447.3
462
489.1
504.5
518.5
526.4
558.4
587.5
619.9
680.1
759
824.7
电源
380V/3N〜/50Hz
注：■ 以上选型适用于冷冻水进/出水温度为 12℃/7℃，冷却水进/出水温度为 32℃/37℃，换热器流程数为 2 流程。
40 热泵热水机组
模块式空气源热泵热水机组MHA
42 末端空调机组
组合式空气处理机组 MDM 洁净室用空气调节机组 MDX 单壁柜式空气处理机组 MSW 双壁柜式空气处理机组 MDW 超薄吊顶式空气处理机组 MHW 卧式暗装风机盘管 MCW 立式暗装风机盘管 MFCW 立式明装风机盘管 MFMW 天花嵌入式风机盘管 MCKW 卧式明装风机盘管 MCMW 吊顶式全热热回收新风机组 HRB
79 轻型商用空调机组
天花嵌入式分体空调器 MCK-T 明装吊顶/座地式分体空调器 MCM-D 暗装吊顶式分体空调机组 MCC-T 风冷冷风/热泵型管道式空调机 MDB“T”系列 风冷冷风/热泵型管道式空调机 MDB“M”系列 风冷冷风/热泵型管道式空调机 MDB“S”系列 “旋风”系列水冷柜机 MWCP 屋顶式空调机组 MRT

麦克维尔PFS280[1].2B

麦克维尔PFS280[1].2B

所选机组技术及外型参数型号PFS280.2CFST-B/E3010-2P/C2210-2P/380V/50Hz 制冷量kW970.3耗电量kW164.8性能系数kW/kW 5.888冷冻水流量L/s46.4冷冻水压降kPa47.6冷却水流量L/s54.3冷却水压降kPa46.0压缩机型式半封闭式单螺杆压缩机数量 2启动方式Y-△能量控制% 12.5%-100%无级调节冷凝器型式壳管式冷凝器数量 1蒸发器型式壳管满液式蒸发器数量 1制冷剂R134a充灌量kg 350润滑油加注量L 85温度控制冷冻出水温度PID控制冷冻水进出水管外径mm219冷却水进出水管外径mm219保温材料柔性橡塑保温材料机组重量kg5732运行重量kg6209额定电流A276.4启动电流A329.7最大启动电流A473.9长×宽×高mm3764×1676×2235注:ARI 50Hz 认证适用于以下机型：ARI标准工况下制冷量在200 - 2500 tons [703-8790 kW]之间电压小于或等于5000V在ARI 550/590标准认证范围内冷冻水出水温度在40-48℉[4.4 - 8.9℃]之间冷却水进水温度在65-105℉[18.3 - 40.6℃]之间ARI 50Hz 认证不适用于以下情形：ARI标准工况下制冷量小于200 tons [703 kW ]或大于2500 tons [8790 kW]电压大于5000V使用水之外的其他载冷剂（如乙二醇）机组性能参数符合最新版ARI标准ARI 550/590。

能量控制范围下限值与具体工况有关。

麦克维尔风冷式螺杆机组

麦克维尔风冷式螺杆机组

5)、安全可靠 制冷行业专业制造厂制造，质保体系完善，产品生产工艺过程控 制严格，产品出厂前经过严格的性能测试，产品性能稳定、可靠。 6)、系列齐全、量身定做 在原有系列机组（制冷量范围从224kw至1724kw）基础上，可根 据客户要求提供带热回收装置、常规空调/制冰双工况运行的非标产 品，满足客户不同要求。
制冷剂吸收冷冻水的热量后逐渐汽化， 成为低温、低压的气态制冷剂，流出蒸 发器，回到压缩机压缩开始新的循环 蒸发器冷冻水进水与出水标准温差为5度
谢谢观看！
本人从事螺杆机组工作多年，希望大家可以相 互学习！
螺旋转子凹槽经过吸气口时充满气体。当 转子旋转时，转子凹槽被机壳壁封闭，形成压 缩腔室，当转子凹槽封闭后，润滑油被喷入压 缩腔室，起密封。冷却和润滑作用。当转子旋 转压缩润滑剂+气体（简称油气混合物）时， 压缩腔室容积减小，向排气口压缩油气混合物。 当压缩腔室经过排气口时，油气混合物从压缩 机排出，完成一个吸气——压缩——排气过程。
膨胀阀
丹佛斯ETS电子膨胀阀
机组采用丹佛斯ETS系列膨胀阀， 节流系统组成：1电子膨胀阀体ETS 2控 制器EKC312，驱动器EKD316 3 压力传 感器AKS33 4 温度传感器AK11
电子膨胀阀：负责根据受到的脉冲信号 控制膨胀阀开度，保证适量的供液量和 合适的过热度 压力传感器：负责检测蒸发压力，并将 蒸发压力值转变成4-20mA的电流信号。 温度传感器：负责检测回气温度（根据 电阻变化）
压缩机
螺杆式压缩机汽缸内装有一 对互相啮合的螺旋形阴阳转 子，两转子都有几个凹形齿， 两者互相反向旋转。转子之 间和机壳与转子之间的间隙 仅为5～10丝，主转子（又称 阳转子或凸转子），通过由 发动机或电动机驱动(多数为 电动机驱动)，另一转子（又 称阴转子或凹转子）是由主 转子通过喷油形成的油膜进 行驱动，或由主转子端和凹 转子端的同步齿轮驱动。所 以驱动中没有金属接触（理 论上）。 转子的长度和直径决定 压缩机排气量（流量）和排 气压力，转子越长，压力越 高；转子直径越大，流量越 大。

麦克维尔MHS大型风冷螺杆冷水热泵机组

麦克维尔MHS大型风冷螺杆冷水热泵机组

大型风冷单螺杆式冷水/热泵机组型号： MCS 050.1-380.2 FMHS 050.1-380.2 F制冷量： 170kW-1370kW制热量： 179kW-1439kW制冷剂： R22、R407C PM-MHSF-C006Engineered for flexibility and performance.TMw w w .j zc k t.c om大型风冷单螺杆式冷水/热泵机组风冷式冷热水机组是以空气作为冷（热）源，以水作为传热介质的中央空调机组。

安装时将空调机组直接置于屋顶或室外空间、无需专用机房、冷却塔、冷却水泵、冷却水管系统，热泵机组还可代替热水锅炉取暖。

广泛应用于商场、医院、宾馆、工厂、办公大楼等不同类型的建筑物。

作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。

MHS 便是针对中国市场需求，推出的新型风冷热泵机组。

麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。

同时，深圳工厂建有350冷吨的全性能实验装置，每台机组出厂前都要进行严格性能测试，确保每台机组的质量和性能。

MHS 235. 2 FST 2 － F AA产品具体描述电源特性：F 为 380V/3~50Hz制冷剂类型2： R224: R407C类型ST:标准型LN:低噪型压缩机系列压缩机数量 2：2台名义制冷量 235：235USRT MHS ：麦克维尔单螺杆热泵机组MCS ：麦克维尔单螺杆冷水机组7644www .jz大型风冷单螺杆式冷水/热泵机组■ 采用麦克维尔专利的最新型F 系列单螺杆压缩机，能效 比高。

■ 多制冷回路设计，每台机组配置1~2台压缩机，每台压 缩机配置一路独立制冷系统，且互为备用。

■ 机组制冷能力可通过微处理器的控制实现从12.5%〜100%范围内无级调节。

麦克维尔风冷螺杆冷水机组mcsals产品介绍_secret

麦克维尔风冷螺杆冷水机组mcsals产品介绍_secret
深圳工厂的风冷螺杆冷水机组MCS F系列和ALS F系列共同的特点有以下共同点：
1.采用半封闭式喷液单螺杆式制冷压缩机，具有以下几个优点：
（1）高效节能。独特的设计和特殊星轮材料，转子和星轮间避免了金属和金属间密封的要求，实现了“零间隙”配合，最大程度减少了泄露损失和压力损失，啮合间隙小，啮合阻力极低，效率大幅提高；特殊滑阀设计使得机组负荷在12.5-100%之间无级调节；独立制冷回路使得卸载能力加倍，运行更加节能。
7.水换热器为高效壳管式换热器（干式壳管式），制冷剂走铜管内部，水走外侧。制冷剂在蒸发器中始终沿着同一管道流动，而不相互混合。螺纹铜管传热效率高，安全可靠（1.6MPa：
（1）防腐防锈，适应能力强。
（2）无级调节，高效节能。机组制冷能力可通过微处理器的控制实现单系统从25-100%,双系统从12.5-100%范围内无级调节。
单冷机组热泵机组机型为标准或低噪按要求输入参数后点击上图左上方红框标识的按钮输入冷量所选机组可存在的冷量偏差制冷剂r22或r407c载冷剂种类室外温度进出口水温污垢系数海拔影响是否有热回收选中制冷量大于要求但最接近的一类机组双击以pdf格式输出
风冷螺杆冷水机组MCS/ALS产品介绍及应用选型过程说明
4.命名如下：
5.分为标准型ST（最高室外温度为43度）和高温型HA（最高室外温度为52度）
6.原理图如下：
（二）ALS F系列：
1.特点：
（1）采用先进的环保冷媒R134a，完全不含氯离子，器臭氧破坏潜能值（ODP）为零；期 性能稳定，运行效率高，综合费用低。
（2）机组型号有七种：ALS163.2，ALS178.2，ALS196.2，ALS212.2，ALS260.3，ALS296.3，ALS344.3，

麦克维尔冷水机组

麦克维尔冷水机组

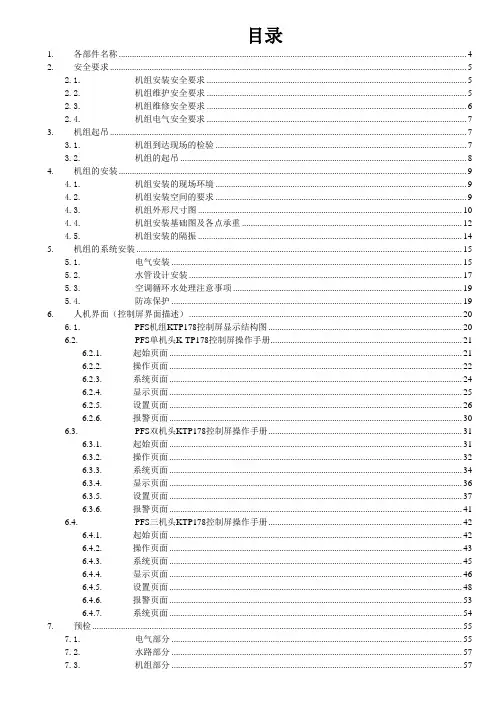

机组没有完全就位时，请勿拆除包装和底盘。本机组的吊装要求请详见本文的3.1、3.2的要求，请从机组正确的位置和方向进行搬运。只允许使用机组上标明的吊装位置进行吊装。
吊装时请使用合适的缆绳严格按照机组图纸和吊装说明。只有严格遵守上述说明，才能保证安装的安全，否则可能造成人员的伤害和机组损坏。
2.2.
机组运抵后，必须先进行检查，按照提货清单仔细检查所有的项目是否齐全，零部件在运输过程中是否损坏，尤其是所有的组件和管路是否有损伤痕迹。若有损坏通知运输商并书面提出赔偿要求。
机组维修的间隙也必须确保机组上所有回路不带电。
注意：
机组的所有保护装置至少一年检查一次，若工作环境腐蚀严重则需要提高检查频率。
2.3.
所有的安装部件必须由专人进行维护，以避免机组的损坏和人员的伤害，机组一旦发生故障或渗漏，必须立即进行维修处理，由经过授权的技术人员负责及时排除机组的故障，每次维修以后必须检查机组的安全装置。
为了避免制冷剂液体溅在皮肤或眼睛内，请使用防护眼镜，请及时用肥皂和水冲洗溅在皮肤
上的制冷剂，如果有液态制冷剂进入眼睛请立刻用水反复冲洗眼睛，并去医院诊疗。
不要用明火或蒸汽加热制冷剂容器，否则将产生过分的高压，十分危险。如果要加热制冷剂只能使用温水。
当机组处于一定压力下或正在运行中时，不要试图移去任何接头封盖等等，在对任何打开后可能与大气相通的阀门，进行操作前必须确定机组内无压力。
在机组安装之前，必须检查当地所用电源电压，频率等是否适合本机组。
请勿覆盖和关闭任何安全装置，如水系统和制冷剂系统上的阀门，开机前请再次确认机组的阀门已正确的安装了。
确保制冷剂不会由安全阀泄漏到建筑物内,保持机组所在室内有良好的通风环境。
吸入高浓度的制冷剂蒸汽对人体有害，会导致心律不齐、神志不清、甚至死亡。它比空气重，会减少人体对氧气的吸入量，对眼睛和皮肤也有刺激性。

麦克维尔自然冷却风冷螺杆介绍

麦克维尔自然冷却风冷螺杆介绍
(压缩机输出100%能力)
室外环境温度低于室内，可以开启自然冷却 三通阀打开 冷冻水回水经过自然冷却盘管预冷 冷冻水先经过自然冷却盘管再进入蒸发器 空调压缩机和风机开启
(压缩机只输出部分能力)
室外环境温度低至可供所有室内需要的冷量 三通阀打开 冷冻水回水经过自然冷却盘管 冷冻水完全由室外环境进行冷却 空调压缩机关闭，风机开启
室外 0℃
室内 24℃
利用外界低温环境“冷 量”传递循环
空调压缩 机关机
自然冷却空调系统
自然冷却的应用与空调系统而言，最关键的要素就是系统的回水/出水温度 和室外环境温度。
室外环境温度 35℃
10℃
冷冻水回水: 15℃ 冷冻水出水: 10℃
Free cooling解决方案
自然冷却风冷空调机组: 内置的Free Cooling空气—水换热盘管
数据中心空调系统方案 麦克维尔自然冷却风冷螺杆机组介绍
目录
目录 数据中心发展 Free Cooling自然冷却介绍 自然冷却空调系统 麦克维尔自然冷却机组特点 节能分析 总结
数据中心机房热负荷发展趋势
注：以上数据源于ASHRAE
评价数据中心能源效率的指标 --PUE
评价数据中心能源效率的指标 PUE（Power Usage Effectiveness ）
空气 气流
空气 气流
制冷氟系统 制冷氟系统
乙二醇水溶液
自然冷却风冷冷水机组优点
风冷Free Cooling冷水机组优点 ●风冷Free Cooling冷水机组具有无冷却水损耗特点 ●无需专用机房，安装灵活 应用趋势： 数据中心空调如采用水冷机组有缺水风险（特别是北方地区），因此无冷却水损耗的风冷 螺杆自然冷却机组在未来大型数据中心机房应用会逐渐增多。

麦克维尔WHS技术培训

麦克维尔WHS技术培训
机组第一次启动前要求进行压缩机测试，在控制菜单中选择“测试有效 ”，然后作压缩机3秒和12秒测试。
观察内容 通过观察高低压差的变化判断压缩机的旋向是否正确。如果压差没有增 加，表明压缩机接线有误，需重接。 检查压缩机启动Y-Δ转换是否正确。 检查压缩机有无异常声响。 检查没有问题后控制屏重新上电。 检查机组设置中的各个项目是否满足实际要求，当在操作页中选择“本 地有效”，设定好蒸发器出水温度，如果水泵未联锁控制，请先确认冷 凝水泵和冷冻水泵确实启动后，再按下机组总开关和压缩机启动开关。 33
吸气管
吸气截止阀
视液镜
4
膨胀阀
排气截止阀 高压开关
增/减载电磁阀
电机接线盒
干 燥 过 滤 器
喷液电 磁阀
视油镜
喷液节流阀
电机热保护
5
PFS\WMD机组
6
机型介绍
PFS选用意大利的Frame 4的压缩机，属于单螺杆式压 缩机；机组选用满液式的蒸发器和冷凝器，蒸发器的进 出水的方向为左右水平分布，冷凝器的进出水的方向为 上下垂直分布；同时采用浮球阀控制膨胀阀的开启度， 机组所使用的制冷剂为R134a。
螺杆机组
电气控制
部件介绍及维护操作
返回上一级菜单
1
WHS\WPS机组
2
机型介绍
WHS/WPS选用日本三菱的压缩机，属于单螺杆式压缩 机；机组选用干式蒸发器和满液式冷凝器；同时采用 热力膨胀阀控制膨胀阀的开启度；机组所使用的制冷 剂为R22。
3
排气管 膨胀阀的外平衡
管
吸气压力传感器
低压开 关
抽空三通阀
双螺杆转子
9
机型介绍
压缩受力不平衡，轴向推力过大，影响寿命
金属间啮合压缩，润滑油系统复杂

麦克维尔WHS单螺杆冷水机组_《运行操作培训手册》

麦克维尔WHS单螺杆冷水机组_《运行操作培训手册》

麦克维尔单螺杆冷水机组运行操作培训手册1目录1.麦克维尔单螺杆冷水机组日常操作流程 (3)2.触模式显示屏操作简介 (4)3.麦克维尔单螺杆冷水机组日常维护 (5)4.麦克维尔单螺杆冷水机组常见故障分析 (6)5.麦克维尔单螺杆冷水机组系统流程图 (7)6.麦克维尔单螺杆冷水机组技术参数 (8)麦克维尔单螺杆冷水机组日常操作流程z日常开机1.启动冷冻水水泵和冷凝水泵。

2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。

3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。

5.机组启动后听压缩机有无发出异常噪音。

6.当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。

7.观察蒸发器出水温度显示是否正常。

z日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。

2.停止冷凝水水泵与冷却塔风扇。

3.待蒸发器出水温度≤15℃后停止冷冻水水泵。

z长期停机如长时间停机需断开主电源，当环境温度≥5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。

z紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。

麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。

在使用时注意表面清洁，勿用硬物将表面划伤。

z触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（Copy）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。

PFS机组样本(单双压缩机)

PFS机组样本(单双压缩机)

PC 通讯
你不但可以从机组触摸显示屏或通过与楼宇管理系统联网来控制机组运行，并且可选软件包能让你在任何一 台个人计算机上对它进行控制。联接机组控制器可用 RS-232 或 RS-485 通讯设备来完成。操作者可通过个 人电脑遥控监视冷水机组运行。增加一个备选的调制解调器后，操作者还可通过一根标准电话线远距离遥控 机组运行。随时都可以增加这个调制解调器通讯设备，并可选择工厂或现场安装。
麦克维尔将两台这样高ห้องสมุดไป่ตู้的单螺杆压缩机与加大尺寸 的蒸发器和冷凝器精巧地结合为一体，推出了当今市场 上效能比最高的冷水机组。多台压缩机既相互独立又相 互协调，以实现最优化的节能和部分载荷时的最高效能 比。
另外，StarGateTM(星霸)单螺杆压缩机的精湛设计使其 运动部件达到了最少量和程度。较少的运动部件意味着 较少的出故障的可能性，较高的可靠性和较大的维护方 便性。如设有两台压缩机，不仅使机组具有良好的部分 载荷性能，而且，一旦需要的话，还可保持一台压缩机 正常运转的情况下对其他压缩机进行必要的维护保养。
l 作为符合环保及安全要求、性能稳定可靠的制冷 剂，HFC-134a 已在中央空调、民用空调及汽车 工业上的得到广泛应用，市场价格将呈明显降低 趋势。
这些对大气臭氧无破坏作用的制冷剂将给人类 留下一片蓝天
因此，在未来的暖通空调工业，HFC-134a 制冷剂将继续占据主要的地位。PFS 单螺杆冷水机组即为适应未 来环保发展之需要，采用了对大气臭氧层无任何破坏作用，性能稳定，运行效率高和综合费用低的 HFC-134a 制冷剂。
先进的压缩机原理
麦克维尔单杆的特点之一就是其“银 盾”牌星轮是由 52 层优良的渗碳材 料复合而成，使其与单螺杆转子的 “零间隙”啮合成为可能。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
McQuay StarGate
Chiller 单螺杆式冷水机组
Wuhan McQuay
基本点
n 双螺杆和单螺杆压缩机均为容积型回转 式压缩机
n 螺杆压缩机兼有往复式压缩机和离心式 压缩机之优点
n 应用于冷冻冷藏、制冰、民用及商用空 调、工业制冷场合
n 目前空调应用以中小型、半封闭、多机 头机组为主流，以突出部分负荷效率
YT
125
YS
450
CVGD
CVHF
900
1100 850
YK
420
675
LHCV
1400
OM
HCHFFCC2-1234a HCFC-22
4a HCFC-123 HFC-410A
CENTRIFUGAL SCREW
螺杆机特点
n 运动部件大大少于活塞压缩机，仅1/10 n 效率高于活塞压缩机 n 尺寸及冷量的灵活性
更适用于新型环保类制冷剂 n 振动小，为活塞机的1/5 n 单级压缩比高，对湿气压缩不敏感 n 瑞典STAL公司资料：
3000小时内活塞机故障为螺杆机的10倍 1200小时内活塞机故障为螺杆机的4倍
Wuhan McQuay
背景
n 两种不同的螺杆压缩机 n 单螺杆压缩机（柱-平面配置）
一个主螺杆转子——金属 一个或两个行星转子——非金属复合材料 n 双螺杆压缩机（柱-柱配置） 两个互相啮合转子（阴-阳）——金属
Why
McQuay采用单螺杆？
Wuhan McQuay
McQuay 单螺杆拥有的优势
• 更低的维护保养费用 • 更低的运行成本 • 更低的噪声规格 • 卓越的维修空间 • 灵活的应用场所
Wuhan McQuay
高可靠性，维修费用低
n 杰出的可靠性
– 星轮合成材料，金属与非金属啮合 – 喷液设计（只采用极少量冷冻机油） – 只有5个运动部件 – 对称的压缩过程，径向与轴向受力平衡 – 可靠轴承设计 – 电机由液态冷媒冷却或吸气冷却
Wuhan McQuay
原理
n 双螺杆压缩机： 一对相互啮合的阴阳转子旋转产生周期性容积变 化
n 转子齿型一般为SRM型线，齿数比一般为5：6 n 压缩机为开启式、半封闭式、全封闭式 n 发展点：
高效率新型线 中间补气的节能系统在制冷、空调上应用 内容积比随工况变化无级调节以保持最佳效率， 新一代冷媒的广泛应用
极便于维修，可从顶部或底部拆卸星轮
Wuhan McQuay
Wuhan McQuay
对称压缩
平衡径向负荷 n 轴承负荷低 n 减少磨损 n提高轴承寿命
Wuhan McQuay
平衡轴向力
Wuhan McQuay
双 螺 杆 转 子 载 荷 图
Wuhan McQuay
可靠的轴承设计
McQuay 的星轮压缩机 n 无几何空间限制 n 无大的r Carrier Dunham-Bush Hitachi Trane York (Frick)
Wuhan McQuay
历史
n 单螺杆压缩机 发展于1960年，制造商有：
McQuay J&E Hall Daikin Dresser-Rand Mitsubishi Electric Vilter
n 无须喷油装备 n 排气过热度大大降低，提高冷凝效率 n 不存在油系统管理问题
不需要油回收系统 低负荷下也不会因油的原因容易产生故障
Wuhan McQuay
只有5个运动部件
n 一个主螺杆转子 n 两个星轮 n 两个能量滑阀 n 极少的运动部件提高了压缩机的可靠性 n 由于转子与星轮几何面垂直，压缩机布局
Wuhan McQuay
双螺杆
n 需喷油压缩，一旦失油可能产生金属与 金属的啮合磨擦，严重影响运行和转子 寿命。
n 转子径向及轴向推力极大，需体积和强 度大的轴承和平衡活塞抵消轴向力，轴 承寿命受影响，且零部件增加。
n 油不仅用于转子之间的冷却、密封，并 作润滑及动力传递作用。
Wuhan McQuay
Wuhan McQuay
离心机与螺杆机比较
50 100 200 300 400 500
1000
TONS
1250
1500
2000
3000
70 130
2P3 FXSL
PEH
PFH
30HX 23XL
19X L 19EF
150 275 350
600 800
17 /19EX
160-
CVHE
RTHB
265
150
双螺杆
n 油系统复杂，需采取油回收系统，以避 免供液过大或负荷变化大时冷冻机油进 入换热器，造成机组效率快速下降和系 统运行恶化。
n 较大冷量的双螺杆机运行时一般需持续 起动油泵，油耗量大，维修投资多。
Wuhan McQuay
单螺杆
n 一个主螺杆转子 六个螺旋槽 高强度钢材制造
n 两个星轮转子 每个由11个齿构成 位于转子相对的两侧 先进的复合强化材料
Wuhan McQuay
单螺杆
n 压缩机由主动转子驱动带动星轮 n 星轮与主转子的转速比为6:11 n 气体压缩过程中，100%的压缩功率是由
主螺杆直接传递到气体冷媒中 n 由于星轮对称布置，循环在每旋转一 周便
发生两次压缩，排气量相应是单元一周循 环排气量的两倍
Wuhan McQuay
Wuhan McQuay
Wuhan McQuay
星轮合成材料
n 先进的亲油碳素复合强化材料
– 极坚固耐用 极其稳定的几何尺寸 u-60F to 1100F工作区间
– 防止过早磨损 – 不会令性能渐渐降低 – 间隙距离几近等于零，最大限度减少
泄露和压力损失
Wuhan McQuay
喷液设计
n 过冷后的制冷剂液体冷却、密封和润滑 压缩机腔，降低噪音及排温
Wuhan McQuay
原理
n 单螺杆压缩机： 一个主动转子与两个星轮啮合旋转时产生周 期性容积变化
n 压缩机一般为开启式、半封闭式 n 发展点：
高强度增强型纤维星轮材料减少磨损 轴承寿命进一步提高 转子面涂层处理及密封以增进压缩容积效率 提高新一代冷媒的应用
Wuhan McQuay
历史
n 双螺杆压缩机 发展于1934年，主要制造商有：
– L10 轴承寿命达 200,000 小时 双螺杆压缩机 n 大的轴承负荷
– 基于此TRANE采用航空五级轴承 n 轴承寿命只有McQuay的1/3——1/5
零间隙配合
n 由于星轮处于一种柔性承载状态，可以 调整星轮与转子之间的间隙，故星轮以 挤入方式与主转子啮合
