麦克维尔单螺杆水冷式冷水机组WHS.B

所选机组技术及外型参数型号PFS280.2CFST-B/E3010-2P/C2210-2P/380V/50Hz 制冷量kW970.3耗电量kW164.8性能系数kW/kW 5.888冷冻水流量L/s46.4冷冻水压降kPa47.6冷却水流量L/s54.3冷却水压降kPa46.0压缩机型式半封闭式单螺杆压缩机数量 2启动方式Y-△能量控制% 12.5%-100%无级调节冷凝器型式壳管式冷凝器数量 1蒸发器型式壳管满液式蒸发器数量 1制冷剂R134a充灌量kg 350润滑油加注量L 85温度控制冷冻出水温度PID控制冷冻水进出水管外径mm219冷却水进出水管外径mm219保温材料柔性橡塑保温材料机组重量kg5732运行重量kg6209额定电流A276.4启动电流A329.7最大启动电流A473.9长×宽×高mm3764×1676×2235注:ARI 50Hz 认证适用于以下机型：ARI标准工况下制冷量在200 - 2500 tons [703-8790 kW]之间电压小于或等于5000V在ARI 550/590标准认证范围内冷冻水出水温度在40-48℉[4.4 - 8.9℃]之间冷却水进水温度在65-105℉[18.3 - 40.6℃]之间ARI 50Hz 认证不适用于以下情形：ARI标准工况下制冷量小于200 tons [703 kW ]或大于2500 tons [8790 kW]电压大于5000V使用水之外的其他载冷剂（如乙二醇）机组性能参数符合最新版ARI标准ARI 550/590。

能量控制范围下限值与具体工况有关。

跨越三个世纪的中央空调专家麦克维尔介绍书联系单位：麦克维尔中央空调有限公司贵阳事务所办公地址：贵阳市中华北路78号神奇世纪商务城402室联系人：肖崇联系电话： 133******** 139********2012年 5月 12日目录1 、麦克维国际 (3)2、麦克维尔中国 (10)3、产品执行标准 (19)4、麦克维尔资质文件 (22)4.1 深圳麦克维尔空调有限公司资质文件 (22)（1）深圳麦克维尔空调有限公司营业执照 (22)（2）组织机构代码证 (24)（3）税务登记证 (25)（4）ISO9001质量管理体系认证证书复印件 (26)（5）ISO14001环境管理体系认证证书复印件 (27)（6）ISO18001职业健康安全管理体系认证证书复印件 (28)（7）麦克维尔空调品牌制造商生产许可证 (29)4.2 深圳麦克维尔空调有限公司荣誉 (36)（1）全国优秀外商投资企业（双优企业） (36)（2）全国优秀外商投资企业（质量进步） (37)（3）重质量、讲信誉、守合同承诺单位 (38)（4）2012年度中国十大中央空调国外品牌 (39)（5）2012年中国节能产品优秀自主创新品牌证书 (40)（6）2012年度中国十大地源热泵品牌牌匾 (41)（7）2012年万达集团授予麦克维尔优秀供方称号 (42)（8）中国房地产开发企业500强建材采购首选品牌 (43)（9）国家高新技术企业证书 (44)（10）2011年中国暖通品牌“最佳节能减排奖” (45)（11）冷博会－麦克维尔荣获最具影响力品牌 (46)（12）中国可再生能源建筑应用重点推荐企业 (47)（13）2010十大节能产品（空调系列）政府采购品牌供应商 (48)（14）全国建筑节能技术创新企业 (49)（15）中国制冷空调工业协会第六届理事会理事单位 (51)（16）实验室认可证书（中文版） (52)5、麦克维尔售后服务介绍 (53)5.1 麦克维尔售后服务介绍 (53)（1）麦克维尔售后服务简介 (53)（2）售后服务体系及机构设置 (54)（3）售后服务技术人员简介 (55)（4）维修人员的制冷维修工证件 (57)麦克维尔公司简介1 、麦克维国际麦克维尔（McQuay）于1872年创建于美国明尼苏达州明尼亚波斯市（MINNEPOLIS），是全球最大的空调制冷设备专业公司之一。

概 述 (3)卧式暗装风机盘管MCW 系列 (4)卧式明装风机盘管MCMW 系列 (20)立式暗装风机盘管MFCW 系列 (25)立式明装风机盘管MFMW 系列 (29)天花嵌入式风机盘管MCKW 系列 (33)超薄吊顶柜式空气处理机组MHW 系列 (37)麦克维尔末端系统解决方案 (41)目录概述产品概述多年来，麦克维尔一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

麦克维尔风机盘管是根据空调市场需要而研制开发、性价比高的产品，产品融合麦克维尔国外先进的生产技术和制造工艺，使得产品结构更紧凑、安装维护更简便、性能更高效、运行噪声更低。

目前该产品可分为卧式暗装风机盘管、立式暗装风机盘管、立式明装风机盘管、卧式明装风机盘管、天花嵌入式风机盘管以及超薄吊顶式空气处理机六大系列三百多个型号可供客户选择。

麦克维尔风机盘管凭借其领先的空气处理技术、卓越的品质，成为众多集中式空调系统首选的末端产品之一。

麦克维尔风机盘管产品在出厂前，均经过严格测试，绝大多数风机盘管产品均已取得中国权威的“CRAA产品认证证书”。

ISO9001:2000质量管理体系认证ISO14001环境管理体系认证测试中心通过中国合格评定国家认可委员会认可产品已取得全国工业产品生产许可证中国制冷空调工业协会推荐产品9601019EMS 80362检测CNAS L0778产品阵容产品配置4卧式暗装风机盘管MCW机组维护保养简便机组采用单相电容式电机，配以高精度永久润滑封闭优质滚珠轴承，噪声低，寿命长。

电机轴经特殊防锈处理，经久耐用。

电机引出线全部套以金属软管保护，以免损伤。

轻巧外形机组整体轻巧美观，结构紧凑坚固。

超薄机身设计可使机组安装在相当狭小的天花吊顶内。

低噪声机组采用宽叶轮低转速的前倾式离心风机，经过严格动平衡调整，性能稳定。

加上采用高效吸音保温材料，在保证风量与出风静压的基础上最大限度的降低机组运行噪声。

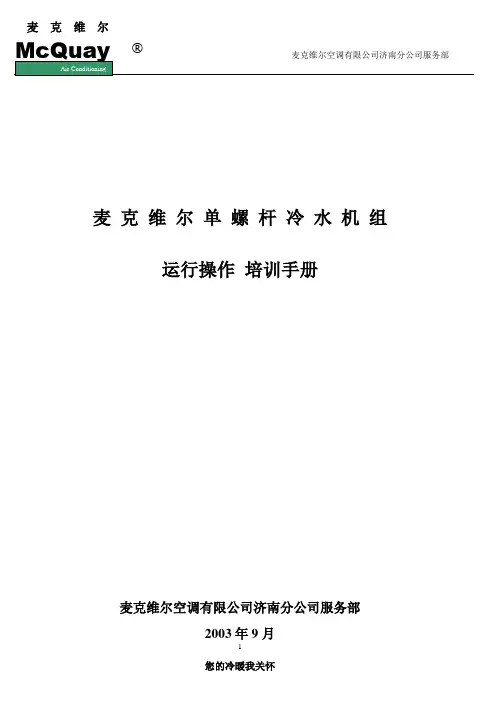

麦克维尔单螺杆冷水机组运行操作培训手册麦克维尔空调有限公司济南分公司服务部2003年9月目录1.麦克维尔单螺杆冷水机组日常操作流程 (3)2.触模式显示屏操作简介 (4)3.麦克维尔单螺杆冷水机组日常维护 (5)4.麦克维尔单螺杆冷水机组常见故障分析 (6)5.麦克维尔单螺杆冷水机组系统流程图 (7)6.麦克维尔单螺杆冷水机组技术参数 (8)如有更改，恕不通知！麦克维尔单螺杆冷水机组日常操作流程●日常开机1.启动冷冻水水泵和冷凝水泵。

2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。

3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。

5.机组启动后听压缩机有无发出异常噪音。

6.当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。

7.观察蒸发器出水温度显示是否正常。

●日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。

2.停止冷凝水水泵与冷却塔风扇。

3.待蒸发器出水温度≤15℃后停止冷冻水水泵。

●长期停机如长时间停机需断开主电源，当环境温度≥5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。

●紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。

麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。

在使用时注意表面清洁，勿用硬物将表面划伤。

●触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（Copy）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。

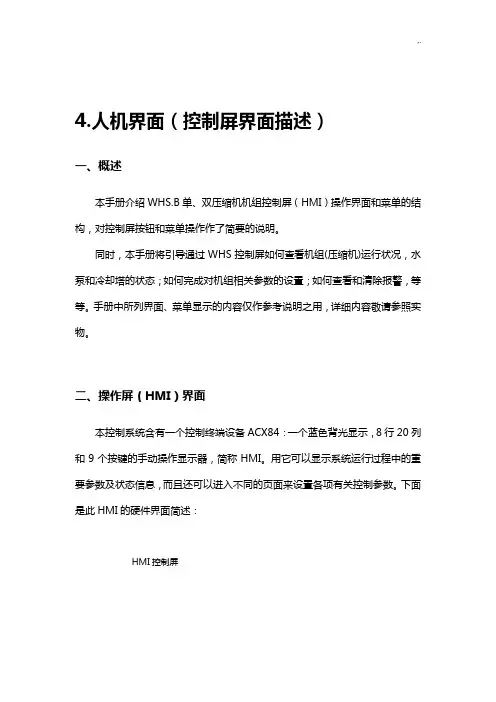

4.人机界面（控制屏界面描述）一、概述本手册介绍WHS.B单、双压缩机机组控制屏（HMI）操作界面和菜单的结构，对控制屏按钮和菜单操作作了简要的说明。

同时，本手册将引导通过WHS控制屏如何查看机组(压缩机)运行状况，水泵和冷却塔的状态；如何完成对机组相关参数的设置；如何查看和清除报警，等等。

手册中所列界面、菜单显示的内容仅作参考说明之用，详细内容敬请参照实物。

二、操作屏（HMI）界面本控制系统含有一个控制终端设备ACX84：一个蓝色背光显示，8行20列和9个按键的手动操作显示器，简称HMI。

用它可以显示系统运行过程中的重要参数及状态信息，而且还可以进入不同的页面来设置各项有关控制参数。

下面是此HMI的硬件界面简述：HMI控制屏HomePage 首页键BackSpace返回键ON/OFF 开机键Alarm 报警键（注：如机组发生报警，此按钮红灯常亮。

发生预报警，此按钮红灯闪亮）Up 向上键（注：每按动一次此按钮，菜单向上翻动一行）Down 向下键（注：每按动一次此按钮，菜单向下翻动一行）Enter 回车确认键更改数据键（向上增加）更改数据键（向下减少）三、HMI控制屏显示说明控制屏得电后默认将进入首页首页有闪动光标的页面均表示此为多级页面，按下可以进入下一级页面。

此页面介绍机组类型，当前年、月、日、星期。

按下键即进入主菜单页面主菜单页面此页面可选项分别为：系统状态、机组设定、报警管理、关于。

使用，按钮移动光标位置，移动光标到待选项位置按进入下一级页面。

系统状态选项：进入系统状态页面将显示机组、单台压缩机、水泵、冷却塔的当前状态（注：本操作屏显示单位压力Kpa，温度℃，电流A，压缩机运行时间H，压缩机启动倒计时S）。

系统状态菜单页面1#压缩机状态选项：选项将详细显示1#当前压缩机的工况，压缩机状态、低压、高压、油压（仅限于使用4200系列压缩机的机型）、启动延时、压缩机电流、高低压差、油压差、过热度、增载阀状态、减载阀状态、排气温度、压缩机运行时间，压缩机启停次数。
