粗集料筛分(全自动算)

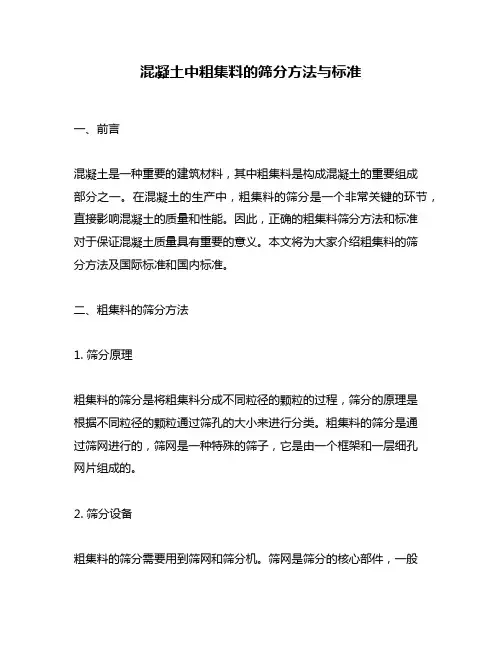

混凝土中粗集料的筛分方法与标准一、前言混凝土是一种重要的建筑材料，其中粗集料是构成混凝土的重要组成部分之一。

在混凝土的生产中，粗集料的筛分是一个非常关键的环节，直接影响混凝土的质量和性能。

因此，正确的粗集料筛分方法和标准对于保证混凝土质量具有重要的意义。

本文将为大家介绍粗集料的筛分方法及国际标准和国内标准。

二、粗集料的筛分方法1. 筛分原理粗集料的筛分是将粗集料分成不同粒径的颗粒的过程，筛分的原理是根据不同粒径的颗粒通过筛孔的大小来进行分类。

粗集料的筛分是通过筛网进行的，筛网是一种特殊的筛子，它是由一个框架和一层细孔网片组成的。

2. 筛分设备粗集料的筛分需要用到筛网和筛分机。

筛网是筛分的核心部件，一般采用不锈钢材料制成，常见的筛孔尺寸有5mm、10mm、20mm、31.5mm等。

筛分机是指用于筛分的设备，一般分为振动筛、摆动筛、离心筛等不同类型。

其中，振动筛是最常用的一种筛分机，它可以根据不同筛孔尺寸进行筛分，并且可以实现自动筛分。

3. 筛分步骤（1）准备筛分设备，将筛网放置在筛分机上。

（2）将粗集料样品加入筛网中，然后启动筛分机进行筛分。

（3）筛分结束后，取出各个筛孔中的粗集料样品，记录各个筛孔的质量，并计算出每个筛孔中的粗集料的粒径分布。

（4）根据需要，可以对筛分结果进行修正。

三、国际标准1. ASTM C136ASTM C136是美国材料和试验协会制定的标准，主要用于评估骨料的质量。

该标准规定了用于筛分骨料的标准筛孔尺寸，并且要求在筛分过程中必须严格按照规定的程序进行操作。

2. BS 812BS 812是英国标准，主要用于评估骨料的性能。

该标准规定了用于筛分骨料的标准筛孔尺寸，并且要求在筛分过程中必须严格按照规定的程序进行操作。

3. EN 933-1EN 933-1是欧洲标准，主要用于评估骨料的性能。

该标准规定了用于筛分骨料的标准筛孔尺寸，并且要求在筛分过程中必须严格按照规定的程序进行操作。

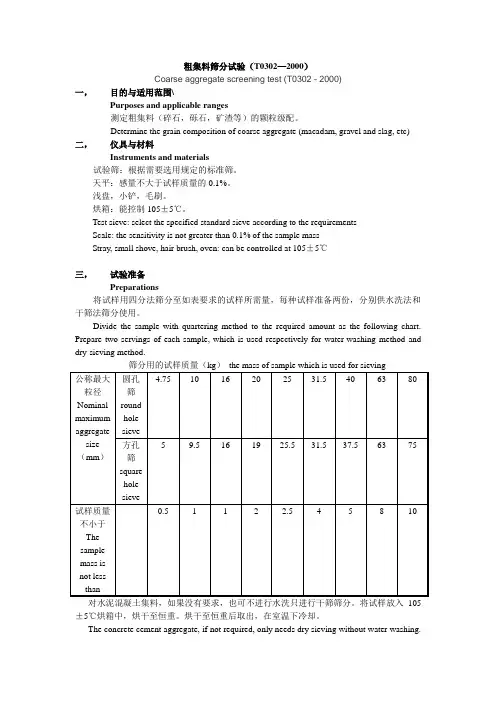

粗集料筛分试验（T0302—2000）Coarse aggregate screening test (T0302 - 2000)一，目的与适用范围\Purposes and applicable ranges测定粗集料（碎石，砾石，矿渣等）的颗粒级配。

Determine the grain composition of coarse aggregate (macadam, gravel and slag, etc) 二，仪具与材料Instruments and materials试验筛：根据需要选用规定的标准筛。

天平：感量不大于试样质量的0.1%。

浅盘，小铲，毛刷。

烘箱：能控制105±5℃。

Test sieve: select the specified standard sieve according to the requirementsScale: the sensitivity is not greater than 0.1% of the sample massStray, small shove, hair brush, oven: can be controlled at 105±5℃三，试验准备Preparations将试样用四分法筛分至如表要求的试样所需量，每种试样准备两份，分别供水洗法和干筛法筛分使用。

Divide the sample with quartering method to the required amount as the following chart. Prepare two servings of each sample, which is used respectively for water-washing method and dry-sieving method.筛分用的试样质量（kg）the mass of sample which is used for sieving对水泥混凝土集料，如果没有要求，也可不进行水洗只进行干筛筛分。

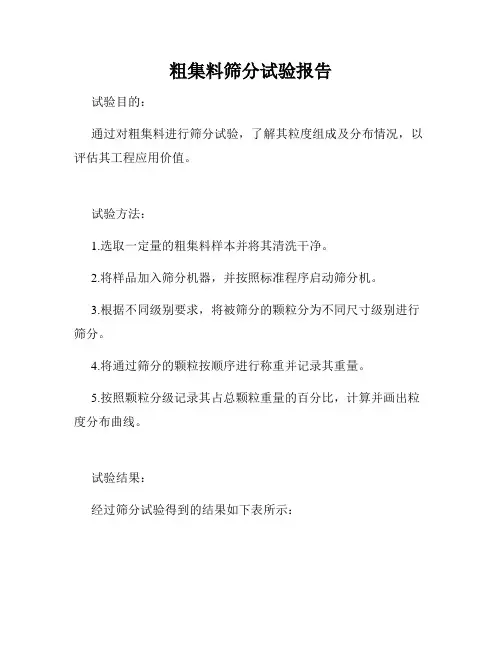

粗集料筛分试验报告
试验目的：
通过对粗集料进行筛分试验，了解其粒度组成及分布情况，以评估其工程应用价值。

试验方法：
1.选取一定量的粗集料样本并将其清洗干净。

2.将样品加入筛分机器，并按照标准程序启动筛分机。

3.根据不同级别要求，将被筛分的颗粒分为不同尺寸级别进行筛分。

4.将通过筛分的颗粒按顺序进行称重并记录其重量。

5.按照颗粒分级记录其占总颗粒重量的百分比，计算并画出粒度分布曲线。

试验结果：
经过筛分试验得到的结果如下表所示：
级别（mm）重量（g）百分比 (%)
20 75.6 8.7
16 98.1 11.3
14 138.2 15.9
10 248.9 28.6
5 253.3 29.2
0.075 14.9 1.7
总计866 100
通过上表数据和计算得到的粒度分布曲线如下图所示：
粒径(mm) 百分比(%)
20.0 8.7
16.0 20.0
14.0 35.9
10.0 64.5
5.0 93.7
0.075 95.4
结论：
1. 根据试验结果，该粗集料全部通过0.075mm的筛网，因此可以作为道路基层工程的主要材料之一。

2. 从粒度分布曲线可以看出，该粗集料粒径分布较为均匀，符合工程要求。

3. 通过颗粒占总质量的百分比可以看出，粒径在5-10mm之间的颗粒含量较高，因此应注意加强对石灰质颗粒的筛分和清洗。

4. 观察试验过程，筛分机的筛孔和筛网要求要加强排水，以避免积水对试验结果的影响。

5. 该粗集料质量优异，可广泛应用于道路建设等领域。

105+5）中烘干冷却备用。

：1）准确称量烘干试样500g（m1精确0.5g），置于套筛10min。

然后取出套筛，再按筛孔大1%时为止，逐个分筛。

2）称量每个筛余试样的质量。

要求称量精确至0.5g，1%。

沥青路面用细集料（天然砂、人工砂、石屑）确称取烘干试样约500g.将试样置于洁净容器中，加足够数量的洁净水，将集将容器中悬浮液倒入用1.18mm筛及0.075mm的套筛将全部集料用水冲入搪瓷盘中，放入烘箱烘干称重。

将干料置于套筛上后，置于摇筛机上，摇筛约10min,并称取每层筛余量。

（精确0.5g 筛前和筛后相差1%）。

计算：分计筛余率、累计筛余率、质量通过率；精确绘制级配曲线；(水泥砼用砂)计算细度模数+A0.315+A0.63+A1.25+A2.5)-5A5 /100-5A50.16(沥青路面用砂)计算细度模数+A0.3+A0.6+A1.2+A2.36+A4.75)/1000.16要求平行做两次，两次差值不应大于0.2，否则重做二、细集料含泥量试验（T 0333-2000筛洗法）：测定细集料中粒径小于0.075mm的尘屑、：天平、烘箱、方孔筛0.075mm1.25mm(或四分法取样，烘干、冷却称取约400g的试样两份。

将试样置于筒中，加入洁净的水，使水面高出砂面约，浸泡24h，然后用手淘洗，将悬浮液滤去0.075mm的再次加水于筒中，直至筒内水洁净为止。

筒中干净的砂装入浅盘，放入烘箱烘干、冷却称重M。

计算： Q=(400-M)/400 x100 精确0.1%要求平行做两次，取两次平均值，两次差值不应大于三、细集料泥块含量试验（T0335-1994）测定水泥砼用砂中颗粒大于1.25mm的泥：天平、烘箱、方孔筛0.63mm（或0.6mm）（或1.18mm）取2500g试样四分法，置于烘箱烘干、冷却，用筛筛分，取筛上的砂约400g分两份。

取一份200g置于容器中，并注入洁净的水，使水面高200mm，拌匀、浸泡24h，然后用手在水中捻碎泥块，（0.6mm）筛洗，直至水洁净为止。

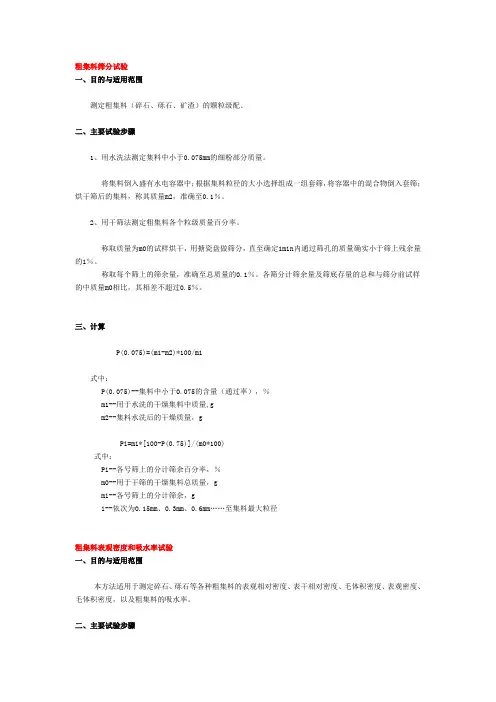

粗集料筛分试验一、目的与适用范围测定粗集料（碎石、砾石、矿渣）的颗粒级配。

二、主要试验步骤1、用水洗法测定集料中小于0.075mm的细粉部分质量。

将集料倒入盛有水电容器中；根据集料粒径的大小选择组成一组套筛，将容器中的混合物倒入套筛；烘干筛后的集料，称其质量m2，准确至0.1％。

2、用干筛法测定粗集料各个粒级质量百分率。

称取质量为m0的试样烘干，用搪瓷盘做筛分，直至确定1min内通过筛孔的质量确实小于筛上残余量的1％。

称取每个筛上的筛余量，准确至总质量的0.1％。

各筛分计筛余量及筛底存量的总和与筛分前试样的中质量m0相比，其相差不超过0.5％。

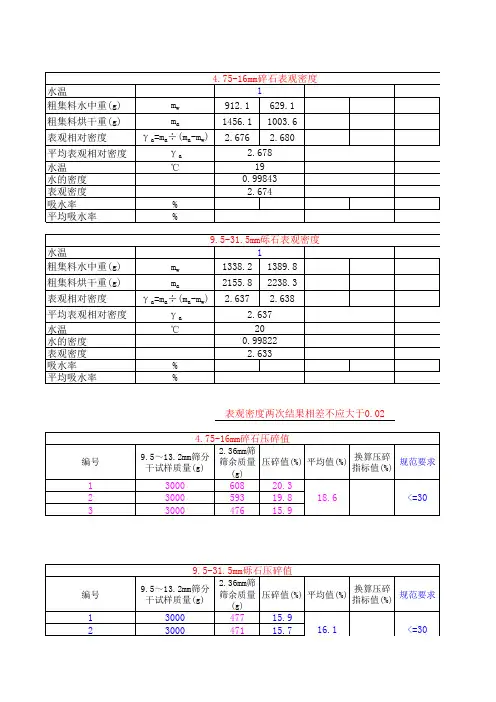

三、计算P(0.075)=(m1-m2)*100/m1式中：P(0.075)--集料中小于0.075的含量（通过率），％m1--用于水洗的干燥集料中质量,gm2--集料水洗后的干燥质量，gPi=mi*[100-P(0.75)]/(m0*100)式中：Pi--各号筛上的分计筛余百分率，％m0--用于干筛的干燥集料总质量，gmi--各号筛上的分计筛余，gi--依次为0.15mm、0.3mm、0.6mm……至集料最大粒径粗集料表观密度和吸水率试验一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积密度、表观密度、毛体积密度，以及粗集料的吸水率。

二、主要试验步骤1、挂好吊篮，将天平调零。

将试验移入天平，称其水中质量（Mw）。

2、取出集料，擦干表面水，马上称其表干质量（Mf）。

3、把集料烘干，称其烘干质量（Ma）三、计算γa＝Ma/(Ma-Mw)γs＝Mf/(Mf-Mw)γb＝Ma/(Mf-Mw)Wx=(Mf-Ma)*100/Ma式中：γa--集料的表观相对密度，无量纲γs--集料的表干相对密度，无量纲γb--集料的毛体积相对密度，无量纲Ma--集料的烘干质量，gMf--集料的表干质量，gMw--集料的水中质量，gWx--粗集料的吸水率，％，准确至0.01％ρa=γa*ρtρs=γs*ρtρb=γb*ρt式中：ρa--粗集料的表观密度，g/cm3ρs--粗集料的表干密度，g/cm3ρb--粗集料的毛体积密度，g/cm3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。

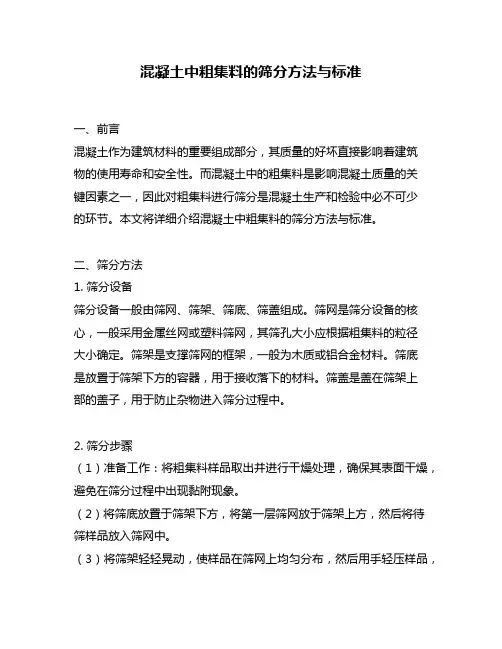

混凝土中粗集料的筛分方法与标准一、前言混凝土作为建筑材料的重要组成部分，其质量的好坏直接影响着建筑物的使用寿命和安全性。

而混凝土中的粗集料是影响混凝土质量的关键因素之一，因此对粗集料进行筛分是混凝土生产和检验中必不可少的环节。

本文将详细介绍混凝土中粗集料的筛分方法与标准。

二、筛分方法1. 筛分设备筛分设备一般由筛网、筛架、筛底、筛盖组成。

筛网是筛分设备的核心，一般采用金属丝网或塑料筛网，其筛孔大小应根据粗集料的粒径大小确定。

筛架是支撑筛网的框架，一般为木质或铝合金材料。

筛底是放置于筛架下方的容器，用于接收落下的材料。

筛盖是盖在筛架上部的盖子，用于防止杂物进入筛分过程中。

2. 筛分步骤（1）准备工作：将粗集料样品取出并进行干燥处理，确保其表面干燥，避免在筛分过程中出现黏附现象。

（2）将筛底放置于筛架下方，将第一层筛网放于筛架上方，然后将待筛样品放入筛网中。

（3）将筛架轻轻晃动，使样品在筛网上均匀分布，然后用手轻压样品，使其紧密贴合于筛网上。

（4）将筛架放在振动筛分机上，开启振动设备，使筛架开始振动。

（5）根据需要，逐层更换筛网，直到所有筛网都筛过一遍。

（6）关闭振动设备，取下筛架，将每层筛网上剩余的材料与筛底上的材料分别称重，计算每层筛网上的材料百分比。

三、筛分标准1. 筛分粒径混凝土中的粗集料一般按照其最大粒径进行分类。

我国根据不同用途和不同强度等级的混凝土，规定了不同的粗集料最大粒径。

例如，C30混凝土中的粗集料最大粒径应不大于31.5mm，C50混凝土中的粗集料最大粒径应不大于25mm。

2. 筛分标准我国采用GB/T 14685-2011《混凝土用骨料筛分试验方法》作为混凝土中粗集料的筛分标准。

该标准规定了筛分试验的设备、程序、精度、计算方法等内容。

具体要求如下：（1）筛分试验应采用标准筛分设备，筛孔大小应根据粗集料的最大粒径确定。

（2）粗集料样品应在室内环境下进行干燥处理，并应在筛分前进行筛选、清洗等处理，以去除杂质和粉状材料。

粗集料筛分（T 0302-2005）2.1.1 目的与适用范围测定粗集料（碎石、砾石、矿渣等）的颗粒组成。

对水泥混泥土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。

本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。

2.1.2 仪具与材料试验筛：根据需要选用规定的标准筛。

摇筛机。

天平或台秤，感量不大于试样质量的0.1%其它：盘子、铲子、毛刷等。

2.1.3 试验准备将来料用分料器或四分法缩分至表2.1.3 要求的试样所需量，风干后备用。

每种试样准备两份。

对水泥混凝土用集料，如果没有要求，也可不进行水洗，只进行干筛筛分。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

表2.1.3 筛分用的试样质量2.1.4 水泥混凝土用粗集料干筛法试验步骤2.1.4.1 取试样一份置105±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m）准确至0.1%。

2.1.4.2 用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛，人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1%为止。

采用摇筛机筛分后，应该逐个由人工补筛。

将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1 min 内通过筛孔的质量确实小于筛上残余量的0.1%。

2.1.4.3 如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。

当筛余颗粒的粒径大于19mm 时，筛分过程中允许用手指轻轻拔动颗粒，但不得逐筛过筛孔。

2.1.4.4 称取每个筛上的筛余量，准确至总质量的0.1%。

各筛分计筛余量及筛底存量的总和与筛分前试样的总质量m 0相比，其相差不得超过0.5%。
