实验三：集料的筛析和级配试验一、实验目的测定粗集料(碎石、砾石、矿渣等)、细集料(天然砂、人工砂、石屑)、矿粉的颗粒组成，对沥青混合料及基层用粗、细集料必须采用水洗法试验。

二、试验原理集料中各组成颗粒的分级和搭配称为级配，级配通过筛分试验确定。

筛分试验就是将集料通过一系列规定筛孔尺寸的标准筛，测定出存留在各个筛上的集料质量，根据集料试样的质量与存留在各筛孔尺寸的集料质量，就可求得一系列与集料级配有关的参数分计筛余百分率、累计筛余百分率、通过百分率。

三、预习要求1、理解级配的概念，了解试验原理。

2、了解试验仪器的用法，掌握集料的筛分试验方法。

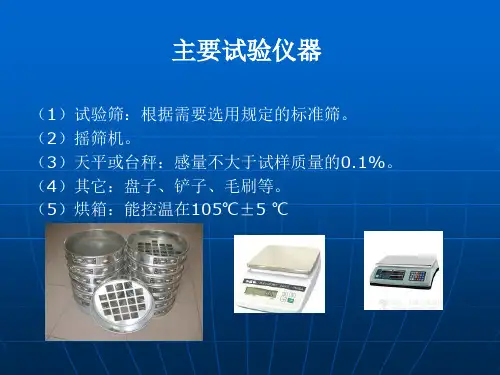

四、实验仪器1、试验筛：根据需要选用规定的标准筛。

2、摇筛机。

3、天平或台秤：粗集料要求感量不大于试样质量的0.1％；细集料要求称量1000g，感量不大于0.5g；矿粉要求感量不大于0.1g。

4、其它：盘子、铲子、毛刷、搪瓷盘、橡皮头研杵等。

5、烘箱：能控温在105℃±5℃。

五、实验内容（1）粗集料筛分试验试验准备：按规定将来料用分料器或四分法缩分至表3-1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

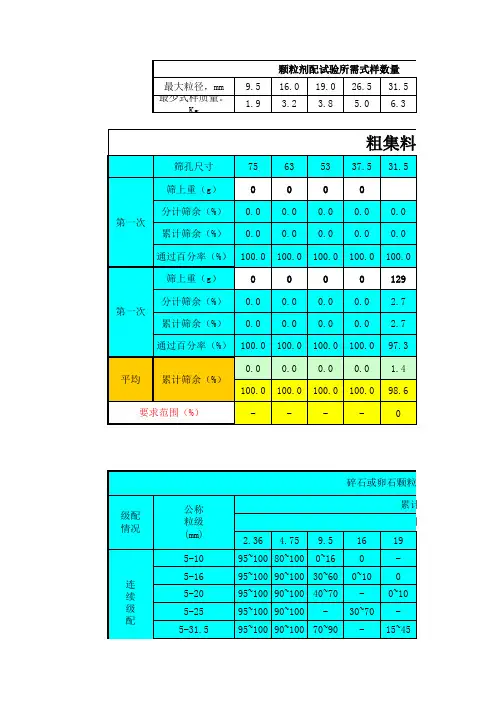

表3-1筛分用的试样质量1、沥青混合料及基层用粗集料水洗法试验步骤1.1取一份试样，将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m3)，准确至0.1％。

注：恒重系指相邻两次称取间隔时间大于3h（通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度。

下同。

1.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没，但不得使用任何洗涤剂、分散剂或表面活性剂。

1.3用搅棒充分搅动集料，使集料表面洗涤干净他细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。

1.4根据集料粒径大小选择组成一组套筛，其底部为0.075㎜标准筛，上部为2.36㎜或4.75㎜筛。

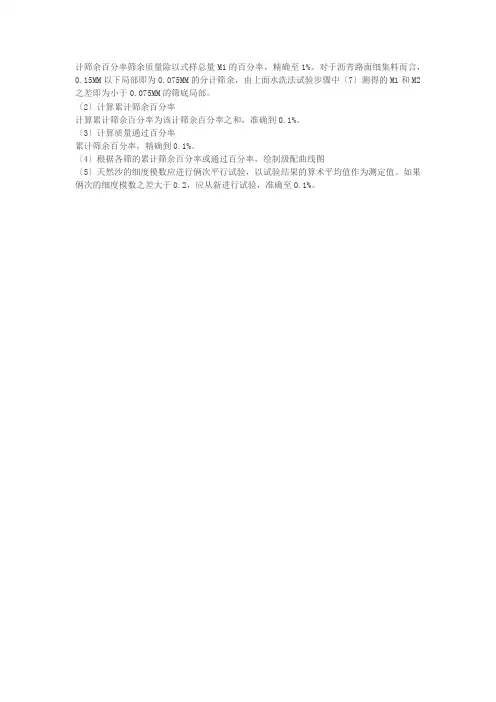

计筛余百分率筛余质量除以式样总量M1的百分率，精确至1%。

对于沥青路面细集料而言，0.15MM以下局部即为0.075MM的分计筛余，由上面水洗法试验步骤中〔7〕测得的M1和M2之差即为小于0.075MM的筛底局部。

〔2〕计算累计筛余百分率
计算累计筛余百分率为该计筛余百分率之和，准确到0.1%。

〔3〕计算质量通过百分率
累计筛余百分率，精确到0.1%。

〔4〕根据各筛的累计筛余百分率或通过百分率，绘制级配曲线图
〔5〕天然沙的细度模数应进行俩次平行试验，以试验结果的算术平均值作为测定值。

如果俩次的细度模数之差大于0.2，应从新进行试验，准确至0.1%。

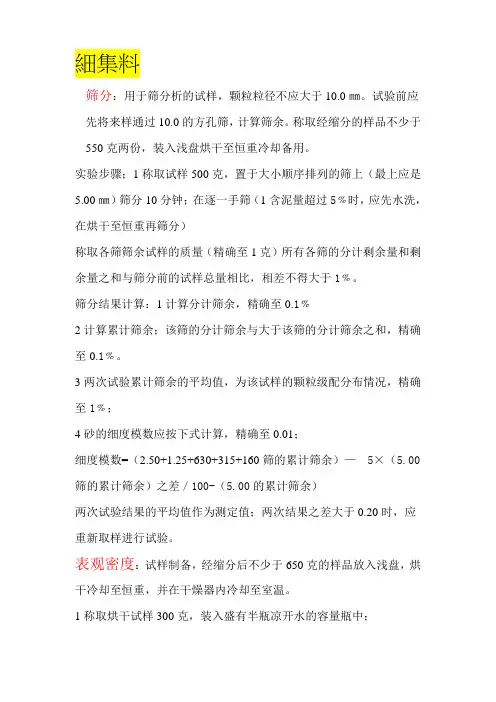

細集料筛分：用于筛分析的试样，颗粒粒径不应大于10.0㎜。

试验前应先将来样通过10.0的方孔筛，计算筛余。

称取经缩分的样品不少于550克两份，装入浅盘烘干至恒重冷却备用。

实验步骤；1称取试样500克，置于大小顺序排列的筛上（最上应是5.00㎜）筛分10分钟；在逐一手筛（1含泥量超过5﹪时，应先水洗，在烘干至恒重再筛分）称取各筛筛余试样的质量（精确至1克）所有各筛的分计剩余量和剩余量之和与筛分前的试样总量相比，相差不得大于1﹪。

筛分结果计算：1计算分计筛余，精确至0.1﹪2计算累计筛余；该筛的分计筛余与大于该筛的分计筛余之和，精确至0.1﹪。

3两次试验累计筛余的平均值，为该试样的颗粒级配分布情况，精确至1﹪；4砂的细度模数应按下式计算，精确至0.01；细度模数=（2.50+1.25+630+315+160筛的累计筛余）—5×（5.00筛的累计筛余）之差／100-（5.00的累计筛余）两次试验结果的平均值作为测定值；两次结果之差大于0.20时，应重新取样进行试验。

表观密度：试样制备，经缩分后不少于650克的样品放入浅盘，烘干冷却至恒重，并在干燥器内冷却至室温。

1称取烘干试样300克，装入盛有半瓶凉开水的容量瓶中；2摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，放置24小时；在用滴管加水至瓶颈刻度线平齐，筛紧瓶塞，擦干容量瓶外壁的水分，称其质量。

3倒出容量瓶中水和试样，将瓶内外壁洗净，在向瓶内加入水温相差不超过2℃的凉开水至瓶颈刻度线。

擦干容量瓶外壁水分，称其质量。

表观密度计算，精确至10㎏／m³；两次结果的平均值作为测定值，两次结果之差大于20㎏／m³时，应重新取样进行试验。

表观密度=【试样烘干质量÷（试样烘干质量+水及容量瓶总质量-试样，水及容量瓶总质量）—水温对砂的表观密度影响的修正系数】×1000仪器：天平—称量1000克，感量1克；容量瓶—容量500毫升；烤箱；干燥器，浅盘，铝制料勺，温度计等。

实验三：集料的筛析和级配试验一、实验目的测定粗集料(碎石、砾石、矿渣等)、细集料(天然砂、人工砂、石屑)、矿粉的颗粒组成，对沥青混合料及基层用粗、细集料必须采用水洗法试验。

二、试验原理集料中各组成颗粒的分级和搭配称为级配，级配通过筛分试验确定。

筛分试验就是将集料通过一系列规定筛孔尺寸的标准筛，测定出存留在各个筛上的集料质量，根据集料试样的质量与存留在各筛孔尺寸的集料质量，就可求得一系列与集料级配有关的参数分计筛余百分率、累计筛余百分率、通过百分率。

三、预习要求1、理解级配的概念，了解试验原理。

2、了解试验仪器的用法，掌握集料的筛分试验方法。

四、实验仪器1、试验筛：根据需要选用规定的标准筛。

2、摇筛机。

3、天平或台秤：粗集料要求感量不大于试样质量的0.1％；细集料要求称量1000g，感量不大于0.5g；矿粉要求感量不大于0.1g。

4、其它：盘子、铲子、毛刷、搪瓷盘、橡皮头研杵等。

5、烘箱：能控温在105℃±5℃。

五、实验内容（1）粗集料筛分试验试验准备：按规定将来料用分料器或四分法缩分至表3-1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

表3-1筛分用的试样质量1、沥青混合料及基层用粗集料水洗法试验步骤1.1取一份试样，将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m3)，准确至0.1％。

注：恒重系指相邻两次称取间隔时间大于3h（通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度。

下同。

1.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没，但不得使用任何洗涤剂、分散剂或表面活性剂。

1.3用搅棒充分搅动集料，使集料表面洗涤干净他细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。

1.4根据集料粒径大小选择组成一组套筛，其底部为0.075㎜标准筛，上部为2.36㎜或4.75㎜筛。

粗集料筛分试验一、目的与适用范围测定粗集料（碎石、砾石、矿渣）的颗粒级配。

二、主要试验步骤1、用水洗法测定集料中小于0.075mm的细粉部分质量。

将集料倒入盛有水电容器中；根据集料粒径的大小选择组成一组套筛，将容器中的混合物倒入套筛；烘干筛后的集料，称其质量m2，准确至0.1％。

2、用干筛法测定粗集料各个粒级质量百分率。

称取质量为m0的试样烘干，用搪瓷盘做筛分，直至确定1min内通过筛孔的质量确实小于筛上残余量的1％。

称取每个筛上的筛余量，准确至总质量的0.1％。

各筛分计筛余量及筛底存量的总和与筛分前试样的中质量m0相比，其相差不超过0.5％。

三、计算P(0.075)=(m1-m2)*100/m1式中：P(0.075)--集料中小于0.075的含量（通过率），％m1--用于水洗的干燥集料中质量,gm2--集料水洗后的干燥质量，gPi=mi*[100-P(0.75)]/(m0*100)式中：Pi--各号筛上的分计筛余百分率，％m0--用于干筛的干燥集料总质量，gmi--各号筛上的分计筛余，gi--依次为0.15mm、0.3mm、0.6mm……至集料最大粒径粗集料表观密度和吸水率试验一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积密度、表观密度、毛体积密度，以及粗集料的吸水率。

二、主要试验步骤1、挂好吊篮，将天平调零。

将试验移入天平，称其水中质量（Mw）。

2、取出集料，擦干表面水，马上称其表干质量（Mf）。

3、把集料烘干，称其烘干质量（Ma）三、计算γa＝Ma/(Ma-Mw)γs＝Mf/(Mf-Mw)γb＝Ma/(Mf-Mw)Wx=(Mf-Ma)*100/Ma式中：γa--集料的表观相对密度，无量纲γs--集料的表干相对密度，无量纲γb--集料的毛体积相对密度，无量纲Ma--集料的烘干质量，gMf--集料的表干质量，gMw--集料的水中质量，gWx--粗集料的吸水率，％，准确至0.01％ρa=γa*ρtρs=γs*ρtρb=γb*ρt式中：ρa--粗集料的表观密度，g/cm3ρs--粗集料的表干密度，g/cm3ρb--粗集料的毛体积密度，g/cm3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。

混凝土中粗集料的筛分方法与标准一、前言混凝土作为建筑材料的重要组成部分，其质量的好坏直接影响着建筑物的使用寿命和安全性。

而混凝土中的粗集料是影响混凝土质量的关键因素之一，因此对粗集料进行筛分是混凝土生产和检验中必不可少的环节。

本文将详细介绍混凝土中粗集料的筛分方法与标准。

二、筛分方法1. 筛分设备筛分设备一般由筛网、筛架、筛底、筛盖组成。

筛网是筛分设备的核心，一般采用金属丝网或塑料筛网，其筛孔大小应根据粗集料的粒径大小确定。

筛架是支撑筛网的框架，一般为木质或铝合金材料。

筛底是放置于筛架下方的容器，用于接收落下的材料。

筛盖是盖在筛架上部的盖子，用于防止杂物进入筛分过程中。

2. 筛分步骤（1）准备工作：将粗集料样品取出并进行干燥处理，确保其表面干燥，避免在筛分过程中出现黏附现象。

（2）将筛底放置于筛架下方，将第一层筛网放于筛架上方，然后将待筛样品放入筛网中。

（3）将筛架轻轻晃动，使样品在筛网上均匀分布，然后用手轻压样品，使其紧密贴合于筛网上。

（4）将筛架放在振动筛分机上，开启振动设备，使筛架开始振动。

（5）根据需要，逐层更换筛网，直到所有筛网都筛过一遍。

（6）关闭振动设备，取下筛架，将每层筛网上剩余的材料与筛底上的材料分别称重，计算每层筛网上的材料百分比。

三、筛分标准1. 筛分粒径混凝土中的粗集料一般按照其最大粒径进行分类。

我国根据不同用途和不同强度等级的混凝土，规定了不同的粗集料最大粒径。

例如，C30混凝土中的粗集料最大粒径应不大于31.5mm，C50混凝土中的粗集料最大粒径应不大于25mm。

2. 筛分标准我国采用GB/T 14685-2011《混凝土用骨料筛分试验方法》作为混凝土中粗集料的筛分标准。

该标准规定了筛分试验的设备、程序、精度、计算方法等内容。

具体要求如下：（1）筛分试验应采用标准筛分设备，筛孔大小应根据粗集料的最大粒径确定。

（2）粗集料样品应在室内环境下进行干燥处理，并应在筛分前进行筛选、清洗等处理，以去除杂质和粉状材料。

水泥混凝土用细集料筛分试验（干筛法）操作规程1.用9.5mm筛筛除其中的超粒径材料。

2.将样品拌匀，缩分至每份不少于550g的试样两份，烘干至恒重。

3.准确称取烘干试样约500g，准确至0.5g，置于套筛的最上面一只（即4.75mm 筛）上。

4.整体摇筛约l0min（手筛或摇筛机筛），然后逐个进行手筛，至每分钟筛出量不超过筛上剩余量的0.1％时为止。

5.称量各筛筛余试样质量，精确至0.5g。

各筛分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

6.计算分计筛余百分率、累计筛余百分率和质量通过百分率。

7.绘制级配曲线。

8.计算砂的细度模数。

9.应进行两次平行试验，以试验结果的算术平均值作为测定值。

如两次试验所得的细度模数之差大于0.2，应重新进行试验。

水泥混凝土用细集料表观密度试验（容量瓶法）操作规程1.用9.5mm筛筛除其中的超粒径材料。

2.将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

3.称取烘干的试样约300g（m0），装入盛有半瓶洁净水的容量瓶中。

4.摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量（m2）。

5.倒出瓶中的水和试样，将瓶的内外表面洁净，再向瓶内注入同样温度的洁净水（温差不超过2℃）至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m1）。

5.数据处理细集料的表观相对密度按下式计算：ra=m0 / （m0+ m1- m2）式中：ra ——细集料的表观相对密度，无量纲；m0——试样的烘干质量（g）m1——水及容量瓶总质量，gm2——试样、水及容量瓶总质量，g；水泥混凝土用粗集料针片状颗粒含量试验（规准仪法）操作规程1.将集料在室内风干至表面干燥，缩分至规定的质量，称量。
