应用Excel和Section实现实测地质剖面批量成图陈海飞，王 旗，吴海峰，洪 涛，方 涛，曾 成，王日平（江西省核工业地质局二六四大队，江西 赣州 ３４１０００）摘 要：应用Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｅｌ软件编程，将实测地质剖面导线、分层信息数据化，利用Ｓｅｃｔｉｏｎ投图，整饰为Ｍａｐｇｉｓ图件。
通过本程序可以实现实测地质剖面批量成图，做到数据准确、易于维护，大大提供工作效率。
关键词：实测剖面；批量成图中图分类号：Ｐ６２３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）０２－０２０８－３Application of Excel and section in batch mapping of measured geological sectionsCHEN Hai-fei, WANG Qi, WU Hai-feng, HONG Tao, FANG Tao, ZENG Cheng, WANG Ri-ping （２６４ ｂｒｉｇａｄｅ ｏｆ Ｊｉａｎｇｘｉ Ｎｕｃｌｅａｒ Ｉｎｄｕｓｔｒｙ Ｇｅｏｌｏｇｉｃａｌ Ｂｕｒｅａｕ，Ｇａｎｚｈｏｕ ３４１０００，Ｃｈｉｎａ）Abstract: Ｕｓｉｎｇ Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｅｌ ｓｏｆｔｗａｒｅ ｐｒｏｇｒａｍｍｉｎｇ， ｔｈｅ ｍｅａｓｕｒｅｄ ｇｅｏｌｏｇｉｃａｌ ｓｅｃｔｉｏｎ ｔｒａｖｅｒｓｅ ａｎｄ ｌａｙｅｒｅｄ ｉｎｆｏｒｍａｔｉｏｎ ａｒｅ ｄｉｇｉｔｉｚｅｄ， ａｎｄ ｔｈｅ ｓｅｃｔｉｏｎ ｍａｐｐｉｎｇ ｉｓ ｕｓｅｄ ｔｏ ｄｅｃｏｒａｔｅ ｔｈｅ ＭＡＰＧＩＳ ｍａｐ． Ｔｈｒｏｕｇｈ ｔｈｉｓ ｐｒｏｇｒａｍ， ｗｅ ｃａｎ ｒｅａｌｉｚｅ ｔｈｅ ｂａｔｃｈ ｍａｐｐｉｎｇ ｏｆ ｍｅａｓｕｒｅｄ ｇｅｏｌｏｇｉｃａｌ ｓｅｃｔｉｏｎｓ， ｍａｋｅ ｔｈｅ ｄａｔａ ａｃｃｕｒａｔｅ， ｅａｓｙ ｔｏ ｍａｉｎｔａｉｎ， ａｎｄ ｇｒｅａｔｌｙ ｐｒｏｖｉｄｅ ｗｏｒｋ ｅｆｆｉｃｉｅｎｃｙ．Keywords: ｍｅａｓｕｒｅｄ ｓｅｃｔｉｏｎ； ｂａｔｃｈ ｍａｐｐｉｎｇ1 设计目的与思路实测地质剖面作为地质工作中常用和必要手段，剖面成图涉及大量的数据换算和图表绘制，如何批量处理原始数据，提取成果数据绘制图件，同时保证数据准确、过程高效、易于维护，是本文思考的问题。

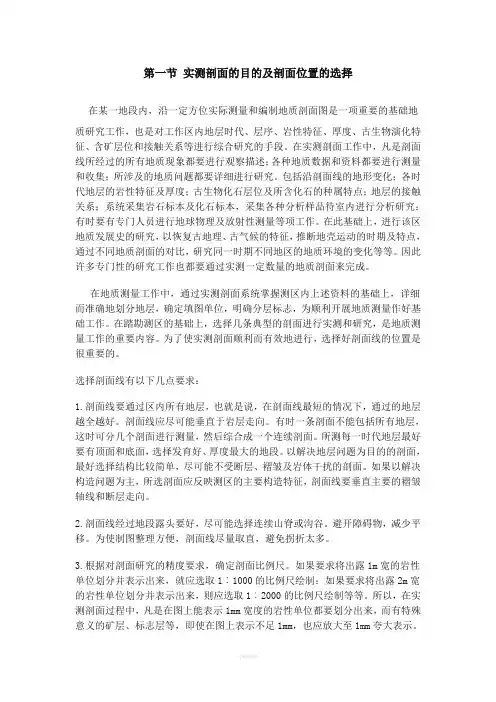

第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。
在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。
包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。
在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。
因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。
在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。
在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。
为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。
选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。
剖面线应尽可能垂直于岩层走向。
有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。
所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。
以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。
如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。
2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。
避开障碍物，减少平移。
MAPGIS剖面图作图方法1、另存剖面线及地质界线等线文件，读出剖面线两端点图上坐标。
2、打开平面图，线编辑状态下→编辑线属性结构→赋字段名→回车→字段类型为双精度型→回车→字段长度赋值（6）→回车→小数位数（2）→回车。
3、在矢量化状态下，点高程自动赋值，拉一条与等高线相交的线，出现对话框。
当前高程为起始高程（即所选范围的起始高程，如从500m开始，当前高程即为500m），高程增量即为等高线间距（朝上增量为正值，朝下增量为负值）。
最后确定。
4、保存高程赋值线文件（将此文件换成其它层，颜色为4）。
5、在主菜单下→空间分析→DTM分析，打开线数据文件（即高程自动赋值线平面图，黄色者）。
6、在处理点线下→线数据高程提取，出现对话框，选中抽稀提点为1，其它不管。
确定。
7、在Grd模型下离散数据网格化。
网格间距都为1，网格化方法选kring。
网格化换名存文件（即Grd高程文件）。
8、在文件栏，打开三角剖分文件（即Grd高程文件），或击“打开”按钮打开三角剖分文件（即Grd高程文件）；同时打开线数据文件（剖面线及地质界线等）。
9、在模型应用下→高程剖面分析→交互造线，出现一支笔及对话框。
在对话框中输剖面起点坐标，确认；输剖面终点坐标，确认。
点右键退出，出现对话框，点“否”后又出现对话框。
在缩放栏内，设X：平面图比例尺/剖面成图比例尺Y：1000/剖面成图比例尺10、点“与线成交”。
即完成切剖面。
11、在文件栏存点、线数据文件，退出DTM分析。
12、进入“输入编辑”，装点、线文件后，将线数据设一下即可（统改线参数）Exel数据转换成GIS报表方法1、在GIS状态下→报表定义→文件→新建报表文件。
2、构造码格→初始表宽→构造固定式表。
3、建索引→编辑块区。
4、复制Exel数据（空格处添0）。
5、建索引→粘贴剪贴内容。
6、文件→生成GIS数据。
7、文件→保存图元文件（点、线）。
8、对GIS数据进行处理（设参数）。
地质剖面图及地层柱状图的测制在地质工作中，常需测制地质剖面图及地层柱状图，以编制其它地质图件或为有关地质工作提供依据。
一、实测地质剖面图的工作方法实测地质剖面图的剖面线的选择，要看测制剖面的目的而定。
如实测地质剖面的目的是为了研究地层剖面，则可按地层剖面线选择的原则进行选择。
当中途遇有地形、地物或其它因素干扰时，可以改变剖面线方向，也可以进行平移，或在旁侧加测辅助剖面（平移和加测辅助剖面时要注意地层的衔接关系，切误人为的歪曲地层真实厚度）。
如果实测地质剖面是为了编制勘探线剖面图，那就必须按勘探线位置进行测量，剖面线要保持直线，中途不能改变方向，也不能平移。
总之，根据实际需要来加以具体确定。
剖面线位置选好后，应沿剖面线进行详细踏勘，以了解和确定地层、岩层、岩体的划分、岩层层序、地层接触关系、岩性组合规律及变化情况；找寻化石，确定地层的时代；初步选定标准层和地层划分单位；了解沿线地质情况和工作条件等。
在踏勘过程中，对主要地质界线及标准层、标本、样品的采集地点，均应设立明显标记。
实测地质剖面的方法有半仪器法和仪器法两种。
（一）半仪器法实测地质剖面用罗盘、皮尺或测绳、花杆或竹竿及手持水准仪等简单仪器，实测地质剖面的方法，称为半仪器法。
通常这项工作是由一个工作小组进行，其分工如下。
1）测手一般设前后测手各一人。
主要任务是用皮尺或测绳丈量导线长度，用罗盘测量导线方位角（剖面前进方向），用罗盘或手持水准仪测量测量导线坡度角。
要保证测好地质剖面，测手工作应注意以下几个问题：（1）前测手的站位一定要在地形转折点或地质界线点上，这样既有利于丈量，又方便绘图。
（2）为便于分层读数，后测手应持皮尺或测绳的零点一端。
（3）前后测手均应测量导线方位角以互相校正，二者读数应相差180°，报数时要报导线前进方向的读数。
-1 -（4）前后测手均应测量导线坡度角以互相校正，双方需看花杆或竹竿上相同高度的地方（事前应做好明显标记），二者读数的绝对值应相等。
