实测剖面
• 3．绘图员勾绘地质剖面草图 4．采标本按规格采集，贴上胶布、编号，并将编号列入 记录本、记录表相应一栏。 • 5，测产状 一般要求每个分层都要有产状，但有些岩层的 产状测不出来，可借用邻层的产状。 • 测量产状时必须仔细、认真、准确、有代表性．否则， 所求岩层的真厚度将会出现较大误差。 • 导线平移 • 在实测过程中，由于受地形、岩层产状等的限制及断层 的影响导线要进行平移。即从某点的一个层面上平移至另 一点相同岩层的层面上，以利继续测量。 • 以上即为整个野外实测的全过程。
• c．绘地质内容 • (a)绘制不同的岩性符号 由于基准线方向不一定同地层 的倾向一致，故画岩性界线时，要按剖面线方向的视倾角 绘制。 • (b)岩性符号长度2cm，段界线2.5cm，组界线3cm,注意， 所表示的岩性符号长度应从地形线向下1～1. 5cm为宜， 若地层倾角与地形线夹角较小，长度应相应加长。 • (c)如果导线经平移，剖面图也应错移开，平移导线用虚 线表示。 • (d)标上真实的产状。 • (e)写上地层代号。 • ⑤整饰图面;标明图名、比例尺、方位、图例、高程、 责任表等。
四、室内整理
• 室内整理分为每天的整理和最终的全面整理。其内容如下： 数据的核对及换算、标本样品的整理、导线平面图、实测 剖面图及实测柱状图的绘制。 • 室内每天的整理主要侧重于数据的核对及换算，标本样 品的整理， 最终的全面整理主要侧重于编图工作及原始 资料的装订成册。
• 1．数据的核对及换算 • 首先应作数据的核对工作，主要是将野外记录表和记录 本的各种数据进行检查和核对，发现有差错及时纠正。 • 其次，在以上工作基础上进行数据的换算，其内容见《实 测地层 剖面记录表》，共有七个项目 • （1)导线的平距(M) 即前后测手所站位置的水平距离， 其计算公式为M=Lcosβ
应用Excel和Section实现实测地质剖面批量成图
应用Excel和Section实现实测地质剖面批量成图陈海飞，王 旗，吴海峰，洪 涛，方 涛，曾 成，王日平（江西省核工业地质局二六四大队，江西 赣州 ３４１０００）摘 要：应用Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｅｌ软件编程，将实测地质剖面导线、分层信息数据化，利用Ｓｅｃｔｉｏｎ投图，整饰为Ｍａｐｇｉｓ图件。
通过本程序可以实现实测地质剖面批量成图，做到数据准确、易于维护，大大提供工作效率。
关键词：实测剖面；批量成图中图分类号：Ｐ６２３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）０２－０２０８－３Application of Excel and section in batch mapping of measured geological sectionsCHEN Hai-fei, WANG Qi, WU Hai-feng, HONG Tao, FANG Tao, ZENG Cheng, WANG Ri-ping （２６４ ｂｒｉｇａｄｅ ｏｆ Ｊｉａｎｇｘｉ Ｎｕｃｌｅａｒ Ｉｎｄｕｓｔｒｙ Ｇｅｏｌｏｇｉｃａｌ Ｂｕｒｅａｕ，Ｇａｎｚｈｏｕ ３４１０００，Ｃｈｉｎａ）Abstract: Ｕｓｉｎｇ Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｅｌ ｓｏｆｔｗａｒｅ ｐｒｏｇｒａｍｍｉｎｇ， ｔｈｅ ｍｅａｓｕｒｅｄ ｇｅｏｌｏｇｉｃａｌ ｓｅｃｔｉｏｎ ｔｒａｖｅｒｓｅ ａｎｄ ｌａｙｅｒｅｄ ｉｎｆｏｒｍａｔｉｏｎ ａｒｅ ｄｉｇｉｔｉｚｅｄ， ａｎｄ ｔｈｅ ｓｅｃｔｉｏｎ ｍａｐｐｉｎｇ ｉｓ ｕｓｅｄ ｔｏ ｄｅｃｏｒａｔｅ ｔｈｅ ＭＡＰＧＩＳ ｍａｐ． Ｔｈｒｏｕｇｈ ｔｈｉｓ ｐｒｏｇｒａｍ， ｗｅ ｃａｎ ｒｅａｌｉｚｅ ｔｈｅ ｂａｔｃｈ ｍａｐｐｉｎｇ ｏｆ ｍｅａｓｕｒｅｄ ｇｅｏｌｏｇｉｃａｌ ｓｅｃｔｉｏｎｓ， ｍａｋｅ ｔｈｅ ｄａｔａ ａｃｃｕｒａｔｅ， ｅａｓｙ ｔｏ ｍａｉｎｔａｉｎ， ａｎｄ ｇｒｅａｔｌｙ ｐｒｏｖｉｄｅ ｗｏｒｋ ｅｆｆｉｃｉｅｎｃｙ．Keywords: ｍｅａｓｕｒｅｄ ｓｅｃｔｉｏｎ； ｂａｔｃｈ ｍａｐｐｉｎｇ1 设计目的与思路实测地质剖面作为地质工作中常用和必要手段，剖面成图涉及大量的数据换算和图表绘制，如何批量处理原始数据，提取成果数据绘制图件，同时保证数据准确、过程高效、易于维护，是本文思考的问题。
地质剖面测量方法及技术要求.
剖面的地质构造特征简述：剖面穿过断层 F1，断层倾向113°，倾角77°，为陡倾斜 逆冲断层。断层F1下盘地层倾向98°，倾角 44°；断层F1上盘地层倾向96°～101°， 倾角35°～37°。剖面中出露地层从老到新 依次为泥盆系中统东岗岭组、泥盆系上统天 子岭组、泥盆系上统帽子峰组，整合接触。 地层层序正常。 剖面的岩相古地理特征简述：剖面出露地 层主要是泥盆系上统天子岭组，属浅浅海碳 酸盐岩台地沉积相。
2、地质剖面实测
实测地质剖面图是一个维度空间的 地质图，观察记录以导线为坐标系统， 与钻孔地质编录以钻孔轴线为坐标系 统是一样的。
实例
踏勘选线，决定剖面起止点位置，剖面方位 70°，实测工作时测线的方位也是70°，测 线的方位是地层年代从老到新的方位，且已知 从起点到止点地形是不断走高的单面斜坡。
导线水平投影
导线垂直投影
剖面图的地形线
地层产状标示
地层分层界线
标注地层分层编号
完成的实测地质剖面图
四、实测剖面图的内容
• 1、图面内容 • 实测剖面图上应有图名、图例、比例尺、 起点坐标、方位、垂直标尺、水平标尺、 剖面图、平面图及责任签等。作图时，剖 面图的西、北西、南西、南端应放置在剖 面图的左边，而东、北东、南东、北端放 在剖面图的右边。剖面图由左至右总体方 位应小于180°。如果有物化探工作，其曲 线图可视情况放在实测剖面图的上方或单 独成图。
（1）划分填图单元 • 填图单元划分和详细程度与填图比例尺 的大小有关，对于矿产地质勘查工作，一 般是填制 1:10000 和1:2000 的矿区地 质图，地层单元划分到组、段， 有时 1:2000需要增加至岩性层，对构造和岩浆 岩的划分按图区具体情况而定。
矿区地质填图的地层单元的划分总是采 用区域地质图的划分方案（或省级地质志 中的地层表的划分方案），然后根据矿区 地层出露情况再细分。
勘探线剖面测量与成图
平面图
剖面图
责任签
三、绘制成图
• 勘查线剖面图绘制操作流程 ： • 1.资料准备 • 2.绘制底图 • 3.绘制实际材料图 • 4. 矿体和地质体界线的连接 • 5.图面整饰完善及检查
1.资料准备 • 1.收集剖面测量原始资料； • 2.收集剖面及其附近（两侧各10～15m）的各
类探矿工程原始地质编录资料； • 3.收集各类样品测试化验资料。
• 3、剖面记录表格：
木桩规格：
长30-35cm， 宽3.5-4cm
测量分工
全仪器法配3-4人 1.测量技术人员1人: 读仪器，定位 2.测量工1人：打桩作记号 3.分层1人: 岩性分层、打样、打标本 4.记录1人 ，测产状
测量分工
半仪器法跟地质剖面一样，配4-5人
1.前测手1人: 导线方位, 坡角,长度，打桩，系红带 2.后测手1人: 导线方位, 坡角, 导线长度手，数据 备份 3.分层1人: 岩性分层位置、测产状(将分层斜距报 告给记录者) 4.采集样品、标本1人 (将相应的斜距报告给记录 者，系红带) 5.记录1人 ，兼微地形线沟绘
• 3.标注矿体及编号，按工程、分层或分段、分级 标注矿体平均品位、厚度及矿心采取率；
• 4.标注储量类型、块段界线及编号。
××县
×
勘查线剖面图绘制
连接后的矿体、
×
地质界线要圆 滑；两工程之间
的界限线要渐变
过渡，不要小于
最薄的宽度，也
×
不要大于最厚的 宽度；扩大表示
的矿体（米克/吨）
宽度为1mm。
200 356 86 238 88 87.79 237.72
276 358 84 281.15 43.15 42.91 280.64
剖面图
责任签
三、绘制成图
• 勘查线剖面图绘制操作流程 ： • 1.资料准备 • 2.绘制底图 • 3.绘制实际材料图 • 4. 矿体和地质体界线的连接 • 5.图面整饰完善及检查
1.资料准备 • 1.收集剖面测量原始资料； • 2.收集剖面及其附近（两侧各10～15m）的各
类探矿工程原始地质编录资料； • 3.收集各类样品测试化验资料。
• 3、剖面记录表格：
木桩规格：
长30-35cm， 宽3.5-4cm
测量分工
全仪器法配3-4人 1.测量技术人员1人: 读仪器，定位 2.测量工1人：打桩作记号 3.分层1人: 岩性分层、打样、打标本 4.记录1人 ，测产状
测量分工
半仪器法跟地质剖面一样，配4-5人
1.前测手1人: 导线方位, 坡角,长度，打桩，系红带 2.后测手1人: 导线方位, 坡角, 导线长度手，数据 备份 3.分层1人: 岩性分层位置、测产状(将分层斜距报 告给记录者) 4.采集样品、标本1人 (将相应的斜距报告给记录 者，系红带) 5.记录1人 ，兼微地形线沟绘
• 3.标注矿体及编号，按工程、分层或分段、分级 标注矿体平均品位、厚度及矿心采取率；
• 4.标注储量类型、块段界线及编号。
××县
×
勘查线剖面图绘制
连接后的矿体、
×
地质界线要圆 滑；两工程之间
的界限线要渐变
过渡，不要小于
最薄的宽度，也
×
不要大于最厚的 宽度；扩大表示
的矿体（米克/吨）
宽度为1mm。
200 356 86 238 88 87.79 237.72
276 358 84 281.15 43.15 42.91 280.64
地质剖面图的绘制方法
地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合，可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。
按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。
（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。
地质剖面
2.将测量数据和分层位置及时记入剖面记录表，并表示在平面上，二者相互对照互相吻合。
3.根据剖面测制的目的，按需要配合以物探、化探工作。
4.剖面上样品采集工作：应根据剖面研究的目的，系统采集岩石薄片样、各类标本、岩石化学、人工重砂、 古生物样等。特别注意矿化地段样品的采集，严防漏矿现象发生。
5.沿剖面线用定地质点的方法控制剖面起点、终点、转折点、重要地质界线、接触关系、构造关键部位和矿 化有利的地段等。地质点和分层号、化石及主要样品应用红漆在实地标记，并准确标绘在图上。
应基本垂直区域地层走向。地质构造复杂地区，剖面线方向和地层走向夹角不小于60度。若地层产状平缓， 其剖面宜布置在地形陡坡处。
典型剖面
天津市蓟州区的地质剖面是珍贵的自然历史遗产，具有地层齐全、出露连续、保存完好、顶底清楚、构造简 单、变质轻微和古生物化石丰富等特点。
基本方法
0 1
剖面踏勘
0 2
6.居民点、河流、地形制高点、主要地物及探矿工程等，应适当标注于平面图和剖面图上。
地质剖面7.在剖面通过部位，遇到有意义的地质现象应画素描图或拍照地质照片，并在记录上记明地点、时 间和要说明的内容、遇到构造、特别是可说明大褶皱构造的次级褶皱构造，应在小构造具体出现位置的剖面图上 方，用特写方式附上小构造形态特征特征素描图。
含义
地质剖面地质剖面（geologic cross section,geological section）又称地质断面，是沿某一方向，显 示地表或一定深度内地质构造情况的实际（或推断）切面。地质剖面又分实测地质剖面和路线地质剖面或随手地 质剖面。地质剖面同地表的交线，称地质剖面线（geological profile）。表示地质剖面的图件，称地质剖面 图。地质剖面是研究地层、岩体和构造的基础资料。根据剖面资料划分填图单位，是地质填图工作的前提。测制 地质剖面，是地质调查工作的重要方法之一。根据不同岩类特征可分别测制地层剖面、火山—构造剖面、花岗岩 单元超单元剖面、矿区（或矿床、矿体）剖面等。
3.根据剖面测制的目的，按需要配合以物探、化探工作。
4.剖面上样品采集工作：应根据剖面研究的目的，系统采集岩石薄片样、各类标本、岩石化学、人工重砂、 古生物样等。特别注意矿化地段样品的采集，严防漏矿现象发生。
5.沿剖面线用定地质点的方法控制剖面起点、终点、转折点、重要地质界线、接触关系、构造关键部位和矿 化有利的地段等。地质点和分层号、化石及主要样品应用红漆在实地标记，并准确标绘在图上。
应基本垂直区域地层走向。地质构造复杂地区，剖面线方向和地层走向夹角不小于60度。若地层产状平缓， 其剖面宜布置在地形陡坡处。
典型剖面
天津市蓟州区的地质剖面是珍贵的自然历史遗产，具有地层齐全、出露连续、保存完好、顶底清楚、构造简 单、变质轻微和古生物化石丰富等特点。
基本方法
0 1
剖面踏勘
0 2
6.居民点、河流、地形制高点、主要地物及探矿工程等，应适当标注于平面图和剖面图上。
地质剖面7.在剖面通过部位，遇到有意义的地质现象应画素描图或拍照地质照片，并在记录上记明地点、时 间和要说明的内容、遇到构造、特别是可说明大褶皱构造的次级褶皱构造，应在小构造具体出现位置的剖面图上 方，用特写方式附上小构造形态特征特征素描图。
含义
地质剖面地质剖面（geologic cross section,geological section）又称地质断面，是沿某一方向，显 示地表或一定深度内地质构造情况的实际（或推断）切面。地质剖面又分实测地质剖面和路线地质剖面或随手地 质剖面。地质剖面同地表的交线，称地质剖面线（geological profile）。表示地质剖面的图件，称地质剖面 图。地质剖面是研究地层、岩体和构造的基础资料。根据剖面资料划分填图单位，是地质填图工作的前提。测制 地质剖面，是地质调查工作的重要方法之一。根据不同岩类特征可分别测制地层剖面、火山—构造剖面、花岗岩 单元超单元剖面、矿区（或矿床、矿体）剖面等。

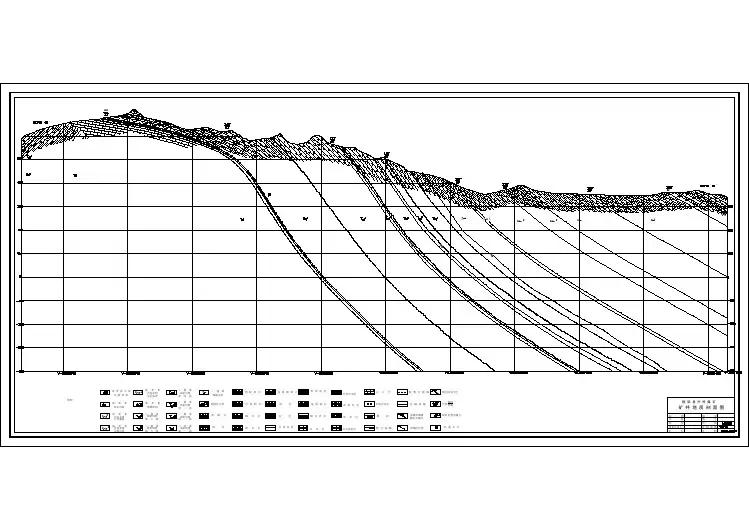

地质剖面图
500}400}300}200}100}0}-100}-200}-300}-400}-400}-300}-200}-100}0}100}200}300}143%%d}32%%d}5}120%%d}22%%d}137%%d}38%%d}138%%d}60%%d}\C150%%d}135%%d}35%%d}135%%d}31%%d}132%%d}32%%d}Y=35591400}Y=35589400}Y=35588400}313%%d19＇15＂}133%%d09＇15＂}T\H0.5998xT\H0.5998x图例}Y=35588600}Y=35588800}Y=35589000}Y=35589200}Y=35589600}Y=35591600}Y=35589800}Y=35591000}Y=35591200}铜 梁 县 兴 民 煤 矿}矿 井 地 质 剖 面 图} }制 图审 校科 长技术负责人矿 长比 例资 料 来 源图 号日 期清 绘1:20002010.06.15勘探与实测介壳石灰岩}J\H0.7502x侏 罗 系 中 统\P 沙 溪 庙 组}J\H0.7502x侏 罗 系\P 新田沟组}J \H0.7502x侏 罗 系\P 自流井组\P 大安寨段}侏 罗 系\P 自流井组\P 马鞍山段}{\fSimSun|b0|i0|c134|p2 3} 2}侏 罗 系\P 自流井组\P 东岳庙段}J\H0.7502x 1}2}1-2}1-2}1-2}三 叠 系\P 须家河组\P第 六 段}J \H0.7502x侏 罗 系\P 珍珠冲组}1}三 叠 系\P 须家河组\P第 五 段}三 叠 系\P 须家河组\P第 四 段}三 叠 系\P 须家河组\P第 三 段}三 叠 系\P 须家河组\P第 二 段}三 迭 系\P 须家河组\P第 一 段}T \H0.7502x三 叠 系\P 嘉陵江组}1}植物生长层}角 砾 岩}砾 岩}粗 粒 砂 岩}中 粒 砂 岩}细 砂 岩}粉 砂 岩}泥 岩}泥 质 粉 砂 岩}页 岩}钙 质 泥 岩}炭 质 泥 岩}煤 及 夹 石煤 屑}整 合 接 触}假 整 合 接 触}冲 刷 接 触}实测及推测\P断层及编号}F1}滑塌区范围}钻孔位置及编号}\C1坑 道 石 门}煤层及采空区}产状}132皚30皚倾向}倾角}T}3}xj}4}T}3}xj}5}T}3}xj}6}T}3}xj}1}T}3}xj}2}T}3}xj}3}T}3}xj}1}T}3}xj}1}T}3}xj}2}T}3}xj}2}T}3}xj}3}T}3}xj}4}T}3}xj}5}\C13}xj}6}J\H0.5xJ\H0.5x 1}J\H0.5x 3}J\H0.5x 2}J\H0.5x \H0.5xJ\H0.5x \H0.5x \H0.5x \H0.5xJ\H0.5x \H0.5x \H0.5x \H0.5xJ\H0.5x \H0.5x \H0.5x \H0.5x井田边界}小煤矿井田边界}\C1\C1\C1 井 田 边 界}\C1\C1\C1\C1 井 田 边 界}
实测地质剖面方法和步骤 ppt课件
1、选择剖面(参考前人资料,自己踏勘)
地层出露齐全，露头良好，具有代表性 尽可能选择化石丰富的露头 构造简单，避免地层的重复与缺失 剖面方向尽量垂直走向（60-90度） 剖面线尽量少拐弯，否则增大测量的累积误差 剖面通视,穿越条件好
2、确定剖面比例尺
• 根据对剖面研究的精度要求，确定剖面比 例尺。如果要求将出露1m宽的岩性单位划 分并表示出来，就应选取1：1000的比例尺 绘制；如果要求将出露2m宽的岩性单位划 分并表示出来，则应选取1：2000的比例尺 绘制等等。所以， 在实测剖面过程中，凡 是在图上能表示1mm宽度的岩性单位都要 划分出来，而有特殊意义的矿层、标志层 等，即使在图上表示不足1mm，也应放大 至1mm夸大表示。
实测地质剖面方法和步骤
• 前后测手共同测量导线方位和地形坡度角，导线 方位是指导线的前进方向，用方位角记数。前后 测手测量误差小于2°～3°，取其平均值记入记 录表格中。
• 地形坡度的测量是利用罗盘测斜仪，前后测手分 别瞄准对方相同高度部位，使视线与地面平行一 致，多测几次，前后校正，开始读数。以后测手 为准，仰角为“+”，俯角为“—”，测准后将角度 连同“+”或“—”号一同报告给记录员，记入表格 中。
• 分层人员要及时向记录人员报告分层位置、层号 及岩性定名，当一导线工作完毕及时指挥测手前 进。
实测地质剖面方法和步骤
• 重要的地质现象要作素描图或照像。对一 些出露不好而又关键的地段，要向导线两 侧追踪补充描述，必要时可将导线附近的 地质界限沿走向平移至导线上来。如果附 近不可见或难于平移时，则须动简单山地 工程，清理出露头以便观察。
实测地质剖面方法和步骤
• 原则上对所分层岩层应逐层取样，其中包 括地层标本、古生物化石标本、岩石薄片 标本、矿石光片标本、岩石化学分析样品、 人工重砂样、同位素年龄样、古地磁样等 等。对重点层位要加密采样。根据地质测 量规范的要求而定取样项目。
地层出露齐全，露头良好，具有代表性 尽可能选择化石丰富的露头 构造简单，避免地层的重复与缺失 剖面方向尽量垂直走向（60-90度） 剖面线尽量少拐弯，否则增大测量的累积误差 剖面通视,穿越条件好
2、确定剖面比例尺
• 根据对剖面研究的精度要求，确定剖面比 例尺。如果要求将出露1m宽的岩性单位划 分并表示出来，就应选取1：1000的比例尺 绘制；如果要求将出露2m宽的岩性单位划 分并表示出来，则应选取1：2000的比例尺 绘制等等。所以， 在实测剖面过程中，凡 是在图上能表示1mm宽度的岩性单位都要 划分出来，而有特殊意义的矿层、标志层 等，即使在图上表示不足1mm，也应放大 至1mm夸大表示。
实测地质剖面方法和步骤
• 前后测手共同测量导线方位和地形坡度角，导线 方位是指导线的前进方向，用方位角记数。前后 测手测量误差小于2°～3°，取其平均值记入记 录表格中。
• 地形坡度的测量是利用罗盘测斜仪，前后测手分 别瞄准对方相同高度部位，使视线与地面平行一 致，多测几次，前后校正，开始读数。以后测手 为准，仰角为“+”，俯角为“—”，测准后将角度 连同“+”或“—”号一同报告给记录员，记入表格 中。
• 分层人员要及时向记录人员报告分层位置、层号 及岩性定名，当一导线工作完毕及时指挥测手前 进。
实测地质剖面方法和步骤
• 重要的地质现象要作素描图或照像。对一 些出露不好而又关键的地段，要向导线两 侧追踪补充描述，必要时可将导线附近的 地质界限沿走向平移至导线上来。如果附 近不可见或难于平移时，则须动简单山地 工程，清理出露头以便观察。
实测地质剖面方法和步骤
• 原则上对所分层岩层应逐层取样，其中包 括地层标本、古生物化石标本、岩石薄片 标本、矿石光片标本、岩石化学分析样品、 人工重砂样、同位素年龄样、古地磁样等 等。对重点层位要加密采样。根据地质测 量规范的要求而定取样项目。
地层剖面实测与制图-梁琛岳
片上。 ⑧ 每个地层单元要有1~2条实测剖面控制。
实测剖面比例尺选择原则
地质图 1∶25000 实测地质剖面图 1∶2000-1∶1000
1∶10000
1∶5000
1∶1000-1∶500
1∶500-1∶200
1∶2000
1∶1000
1∶200-1∶100
1∶100
4. 实测剖面的测制程序及方法
标本—岩性标本、化石标本、光 片标本、薄片标本 采样的种类 样品—化学分析样、人工重砂样、 同位素年龄样、古地磁样
样品编号
P编 称 号
层 号
样 品 种 类
样 品 序 号
B—薄片标本 H—化石标本
样品的编号要准确、系统编号、不能重复。一般
要求有剖面代号、层号、样品类型、序号、班组代号。 例如： PJ-4-②-B1 ， P 代表剖面， J 代表剖面名称 代号， 4代表第四小组，②代表该标本取自第二层内， B1代表（薄片）标本第一块。
蓟县运动
中古生代(O3-C1)
华北板块主体隆升为古陆，主体缺失
张旗，2011
（4）上古生界及下三叠统——第三套沉积盖层
海陆交互相-陆相沉积，碎屑岩为主，中国华北主要成煤期。
年 代 地 层 上三叠统 三叠系 中三叠统 下三叠统 显 上二叠统 石盒子组 生 上 二叠系 中二叠统 古 生 宇 界 石炭系 上石炭统 本溪组 6~30 下二叠统 太原组 10~15 山西组 40~80 黄褐色厚层含砾粗砂岩，灰绿色页岩，煤层 108 后富隆山组 红砬组 蛤蟆山组 46 520 63 岩石地层 厚度/m 描 述 （缺失） 黄色复成分砾岩，灰色、黄色长石杂砂岩 紫色砾岩、砂岩、粉砂岩，夹灰绿色中粒砂岩 黄灰色厚层石英岩质砾岩，灰色凝灰岩，泥岩 砾岩 灰白、灰黄色含砾砂岩、砂岩，紫红色含砾长石
野外地质填图的基本方法及实测剖面的方法(吴新华版权,江西地调院)
一、区域地质填图的基本方法
3．火山岩区
火山岩采用火山地层—岩性 (岩相)双重方法填图。其研究内容是： ①查明火山岩岩石的矿物成分、岩石化学和地球化学特征、岩石 类型、结构构造、产状、厚度、接触关系、空间分布及其变化规 律。 ②在研究划分火山岩和沉积夹层 (注意寻找化石)的基础上，结合 火山地层的结构类型，划分岩石地层单位和火山喷发旋回、火山 喷发韵律，建立地层层序，确定火山喷发的时代。 ③依据岩石矿物特征和结构构造特征及火山地质体的产出形态与 分布，划分火山岩相类别，研究各种火山岩相形成的地质环境。 ④查明与火山活动有关的构造特征，结合火山岩性、岩相资料， 研究古火山机构，探讨火山作用与区域构造及成矿的关系。
一、区域地质填图的基本方法
②侵入岩填图单位以单元作为基本的填图单位，独立侵入 体和脉岩为非正式填图单位。 在侵入体或单元与周围地质体接触带，应按接触关系和变质现 象以及变质作用的类型划分变质带。有条件的侵入体或单元应 尽可能划分出岩石带。 ③火山岩填图单位，可按地层学万法划分岩石地层单位，一般 划分到组，必要时可划分到段和层，亦可按火山活动的规律性 和火山地层的特殊性划分火山活动旋回，必要时可划分到韵律。 中深变质的火山岩应按变质岩的要求划分填图单位。
一、区域地质填图的基本方法
5．第四纪地质 ①查明区内第四纪沉积物种类、物质成分、厚度、成 因类型、接触关系和分布范围。 ②调查研究第四纪沉积物与地貌条件的关系，根据物 质成分及其所处的地貌部位划分地层单位，建立地层 层序。 ③调查第四系可能赋存的矿产、古风化壳、古土壤和 古文化层，研究各类第四纪沉积物形成时期及其与年 代地层单位的对应关系。
一、区域地质填图的基本方法
（四）地质填图精度要求 1．实测地质剖面 一个图幅内的不同沉积地层、不同时代和类型的火山 岩侵入岩单元和变质岩填图单位一般至少要有1-2条 实测剖面控制，联测图幅可按联测区部署，一般一个 填图单位应有2-3条剖面控制，比例尺一般不小于一 比五千。若己有符合质量要求的实测剖面，也可部分 或全部引用。
巢湖实习—实测地质剖面
➢ 划分地层时，在剖面图上达到1mm的岩层就可以单独 划分
地层划分时应重视有意义的特殊岩层 例如：底砾岩层、古土壤层、含矿层、化石富集层、岩性独特 的标志层等等，即使厚度不大也应单独分层，在剖面图和柱状图 上予以夸大表示（可夸大到1mm）。
➢ 划分地层原则：
分层厚度适中，太薄或太厚都不好。 按照预定的比例尺进行。
二、实测地质剖面的方法
2.划分地层 地层划分的主要依据：
1）岩性特征：岩石的颜色、结构、构造、成分、层厚等 2）化石 3）岩石组合规律
实测剖面所划分出的层，可以是单一岩性层，也可 以是有规律组合在一起的复合岩性层。
复合岩性层的组合规律主要有 1、夹层型；2、互层型；3、韵律型。
二、实测地质剖面的方法
8）确定填图单位:在上述各项研究的基础上对地层进行归纳 组合，并综合考虑填图比例尺等方面的要求确定填图单位
一、实测地质剖面概述
3、实测地质剖面的选择 ➢ 露头良好，地层出露齐全、连续，接触关系清
楚，岩性组合及厚度具有代表性。 ➢ 尽可能地化石丰富。 ➢ 构造简单，尽量绕过褶皱，断层发育的地段。 ➢ 剖面线尽量少拐弯，剖面方向尽量垂直走向
（60-90°）。 ➢ 穿越条件好。
二、实测地质剖面的方法
（一） 小组成员共同承担的任务 1.确定剖面起、终点；将起、终点准确标定在地形图上。
确定剖面起、终点通常采用后方交汇法并根据地形、 地物加以校正，目前多采用先进的卫星定位系统—— GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地 层的下伏层位中，终点要放在所测地层的上覆层位中。
1)查明地层接触关系：地层接触关系分为整合、平行不整合 和角度不整合，其主要判别标志是：①地层之间是否有沉积 间断（如：是否发育古风化壳、是否有化石带的缺失、是否 有底砾岩等）；②地层之间的产状是否一致；③沉积环境和 沉积相的纵向变化特征（渐变还是突变）等。
地层划分时应重视有意义的特殊岩层 例如：底砾岩层、古土壤层、含矿层、化石富集层、岩性独特 的标志层等等，即使厚度不大也应单独分层，在剖面图和柱状图 上予以夸大表示（可夸大到1mm）。
➢ 划分地层原则：
分层厚度适中，太薄或太厚都不好。 按照预定的比例尺进行。
二、实测地质剖面的方法
2.划分地层 地层划分的主要依据：
1）岩性特征：岩石的颜色、结构、构造、成分、层厚等 2）化石 3）岩石组合规律
实测剖面所划分出的层，可以是单一岩性层，也可 以是有规律组合在一起的复合岩性层。
复合岩性层的组合规律主要有 1、夹层型；2、互层型；3、韵律型。
二、实测地质剖面的方法
8）确定填图单位:在上述各项研究的基础上对地层进行归纳 组合，并综合考虑填图比例尺等方面的要求确定填图单位
一、实测地质剖面概述
3、实测地质剖面的选择 ➢ 露头良好，地层出露齐全、连续，接触关系清
楚，岩性组合及厚度具有代表性。 ➢ 尽可能地化石丰富。 ➢ 构造简单，尽量绕过褶皱，断层发育的地段。 ➢ 剖面线尽量少拐弯，剖面方向尽量垂直走向
（60-90°）。 ➢ 穿越条件好。
二、实测地质剖面的方法
（一） 小组成员共同承担的任务 1.确定剖面起、终点；将起、终点准确标定在地形图上。
确定剖面起、终点通常采用后方交汇法并根据地形、 地物加以校正，目前多采用先进的卫星定位系统—— GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地 层的下伏层位中，终点要放在所测地层的上覆层位中。
1)查明地层接触关系：地层接触关系分为整合、平行不整合 和角度不整合，其主要判别标志是：①地层之间是否有沉积 间断（如：是否发育古风化壳、是否有化石带的缺失、是否 有底砾岩等）；②地层之间的产状是否一致；③沉积环境和 沉积相的纵向变化特征（渐变还是突变）等。
实测地质剖面及其成图
欧姆龙贸易（上海）有限公司
表1 实测地质剖面人员分工简表
欧姆龙贸易（上海）有限公司
4) 准备好测制剖面用的工具、材料。为了保证实测地质剖面工作的顺利进行，对剖面测制过程中所需的 有关资料、工具、材料，按人员分工分别准备和携带，以便到野外就能有条不紊地开展工作。各组 一般应配备地形图1幅，地质罗盘2个，地质锤2把，测绳（皮尺）1条，钢卷尺1个，记录本2～3本， 三角板1付，半圆仪1个，图板或讲义夹1个，绘图纸（方格纸）3～5张，实测剖面记录表5～10张， 铅笔3支，胶布1卷，标本签1本。
欧姆龙贸易（上海）有限公司
4 3
1 2
0
欧姆龙贸易（上海）有限公司
1.导线号：
以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
欧姆龙贸易（上海）有限公司
导线长（L）： 每一导线的长度
欧姆龙贸易（上海）有限公司
导线方位：
指前进方向的方位角, 前后测手
平均。
欧姆龙贸易（上海）有限公司
欧姆龙贸易（上海）有限公司
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，在平面上表现为一条反复转折的导线。
优点：可以适应多种变化的情况，野外测制方法简单易行速度快。 缺点：当剖面为非直线时作图麻烦，精度较其它方法稍差。
欧姆龙贸易（上海）有限公司
1、导线布设原则 ① 所有导线应尽可能沿同一方向，并垂直主要地层走向或主要构造线方向。尽量减少导线转折，且导线
1）了解剖面基本情况。选定好所测剖面位置后，首先进行详细踏勘，了解岩层的分层厚度，岩性组合规 律，所产化石，地层接触关系，标志层等。
2）做好剖面测制计划。根据详细踏勘情况制定工作计划：包括比例尺，测制方法、施测顺序、组织分工 及工作进程计划等。
表1 实测地质剖面人员分工简表
欧姆龙贸易（上海）有限公司
4) 准备好测制剖面用的工具、材料。为了保证实测地质剖面工作的顺利进行，对剖面测制过程中所需的 有关资料、工具、材料，按人员分工分别准备和携带，以便到野外就能有条不紊地开展工作。各组 一般应配备地形图1幅，地质罗盘2个，地质锤2把，测绳（皮尺）1条，钢卷尺1个，记录本2～3本， 三角板1付，半圆仪1个，图板或讲义夹1个，绘图纸（方格纸）3～5张，实测剖面记录表5～10张， 铅笔3支，胶布1卷，标本签1本。
欧姆龙贸易（上海）有限公司
4 3
1 2
0
欧姆龙贸易（上海）有限公司
1.导线号：
以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
欧姆龙贸易（上海）有限公司
导线长（L）： 每一导线的长度
欧姆龙贸易（上海）有限公司
导线方位：
指前进方向的方位角, 前后测手
平均。
欧姆龙贸易（上海）有限公司
欧姆龙贸易（上海）有限公司
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，在平面上表现为一条反复转折的导线。
优点：可以适应多种变化的情况，野外测制方法简单易行速度快。 缺点：当剖面为非直线时作图麻烦，精度较其它方法稍差。
欧姆龙贸易（上海）有限公司
1、导线布设原则 ① 所有导线应尽可能沿同一方向，并垂直主要地层走向或主要构造线方向。尽量减少导线转折，且导线
1）了解剖面基本情况。选定好所测剖面位置后，首先进行详细踏勘，了解岩层的分层厚度，岩性组合规 律，所产化石，地层接触关系，标志层等。
2）做好剖面测制计划。根据详细踏勘情况制定工作计划：包括比例尺，测制方法、施测顺序、组织分工 及工作进程计划等。
地质填图要求及规范
一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。
实测地质剖面及其成图
地段的坡度角。它以导线的前进方向为准，仰角为正，俯角 为负。 6）地层产状位置斜距（包括断层）：地层产状测量点据该导 线起点处的地表长度。
7）分层号。从剖面起点开始，对实测各岩层的分层由 1开始
顺序编号。注意：如果某一分层在前一条导线中已经测过一 部分并编了分层号，第二条导线中续测部分不再另编新号。
要构造线方向。尽量减少导线转折，且导线总体方向要保
持与主要地层（或主要构造）走向垂直。 ② 每条导线的端点（导线点）应布置在地形起伏变化处，同 一导线之内的地形坡度要基本稳定。注意：导线点不一定 是地层的分界点，为了统计和作图的方便，在有条件统一 时，应尽量取得一致。 ③ 对重要地质现象不清楚地段，可沿地层某一界面走向平移 导线后测制，平移距离控制在20～30m以内。导线平移时，
6）组内人员按照分工各执其事，从导线起点开始工作，直至 整个剖面测量完成为止。
7）导线施测过程中，要做好地质记录、填制好记录表格，绘 制好地质剖面草图与信手剖面图。
4
3
1
2
0
1.导线号： 以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
导线长（L）： 每一导线的长度
导线方位（B）：指前进方向的方位角, 前后测手平均。
坡角（±β）：仰角为正，俯角为负，前后测手平均。
分层号：如第1层用代号①表示,依此类推。
分层斜距（L）：分层在导线上的长度。
岩层产状：产状及位置(如“2m” ，记录在产状附近)。 标本和样品的编号和位置：标本B001；照片D001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报读)。
笔3支，胶布1卷，标本签1本。
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，
7）分层号。从剖面起点开始，对实测各岩层的分层由 1开始
顺序编号。注意：如果某一分层在前一条导线中已经测过一 部分并编了分层号，第二条导线中续测部分不再另编新号。
要构造线方向。尽量减少导线转折，且导线总体方向要保
持与主要地层（或主要构造）走向垂直。 ② 每条导线的端点（导线点）应布置在地形起伏变化处，同 一导线之内的地形坡度要基本稳定。注意：导线点不一定 是地层的分界点，为了统计和作图的方便，在有条件统一 时，应尽量取得一致。 ③ 对重要地质现象不清楚地段，可沿地层某一界面走向平移 导线后测制，平移距离控制在20～30m以内。导线平移时，
6）组内人员按照分工各执其事，从导线起点开始工作，直至 整个剖面测量完成为止。
7）导线施测过程中，要做好地质记录、填制好记录表格，绘 制好地质剖面草图与信手剖面图。
4
3
1
2
0
1.导线号： 以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
导线长（L）： 每一导线的长度
导线方位（B）：指前进方向的方位角, 前后测手平均。
坡角（±β）：仰角为正，俯角为负，前后测手平均。
分层号：如第1层用代号①表示,依此类推。
分层斜距（L）：分层在导线上的长度。
岩层产状：产状及位置(如“2m” ，记录在产状附近)。 标本和样品的编号和位置：标本B001；照片D001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报读)。
笔3支，胶布1卷，标本签1本。
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，
地质剖面图的绘制方法
地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合，可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。
按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是 30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。
（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。
