电子元件贴片型号及尺寸规格

各品牌贴片电容规格资料汇总贴片电容是一种常见的电子元器件，被广泛用于电路设计和生产中。

它们具有小巧的尺寸、稳定性好以及较低的成本。

各品牌贴片电容的规格资料是电子行业从业人员日常工作所必需的信息之一、本文将汇总一些知名品牌的贴片电容规格资料，供读者参考。

1. Murata（村田）Murata是一家日本电子元器件制造企业，也是全球最大的陶瓷电容制造商之一、以下为Murata的一些常用贴片电容规格资料：-容量范围：从0.1pF到100μF-额定电压范围：从4V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1808、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、NPO等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等2. Samsung（三星）三星是一家韩国综合电子企业，也是全球最大的半导体制造商之一、以下为三星的一些常用贴片电容规格资料：-容量范围：从0.5pF到22μF-额定电压范围：从4V到100V见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X8S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等3.TDK（TDK公司）TDK是一家日本电子元器件制造企业，也是全球最大的磁性元件制造商之一、以下为TDK的一些常用贴片电容规格资料：-容量范围：从0.1pF到220μF-额定电压范围：从4V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等4. Yageo（圆石）圆石是一家台湾电子元器件制造企业，也是全球最大的无源元件制造商之一、以下为圆石的一些常用贴片电容规格资料：-容量范围：从0.1pF到2.2μF-额定电压范围：从4V到100V见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等5.AVX（AECOM公司）AVX是一家美国电子元器件制造企业，也是全球领先的陶瓷电容制造商之一、以下为AVX的一些常用贴片电容规格资料：-容量范围：从0.1pF到47μF-额定电压范围：从6.3V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1808、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等以上仅为一些知名品牌贴片电容规格资料的简要汇总，实际应用中还需要根据具体的设计要求、电路需求以及可用的供应商和库存情况选择最合适的贴片电容。

SMD贴片元件的封装尺寸2010-09-29 11:28贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

常见的电子元件(SMT)SMT（Surface Mount Technology）, 表面贴装技术，它是在基板表面焊接元件的一种工艺，与传统的TH（Through Hole）插件焊接技术相对。

与TH插件焊接技术相比，SMT元件具有尺寸小、重量轻、耐震动、高可靠性等优点，且可实现全自动、高速、精密的焊接工艺。

以下是一些常见的SMT电子元件：1. 贴片电阻贴片电阻相对于插件电阻更常用和更便利。

它是一种被平面封装的电阻元件，其封装形式有不同的规格，有4mm x 4mm，6mm x 6mm和7mm x 7mm等。

根据生产厂家的不同，它可以分为全金属居多的厚膜电阻、薄膜电阻、网络电阻等。

2. 贴片电容贴片电容可分为有极电容和无极电容两种。

其中，有极电容有正负电极之分，通常用于直流电路中；无极电容则不区分正负，通常用于交流电路中。

贴片电容的封装形式也有4mm x 4mm，6mm x 6mm和7mm x 7mm等尺寸。

3. 贴片二极管贴片二极管的类型和规格比较多，它们可以分为共阴接法和共阳接法两种，通常在通讯、计算机、视频、音频等领域中广泛应用。

常见的贴片二极管有稳压二极管、肖特基二极管、肖特基势垒二极管等，尺寸大小也不一样，常见的有SOD-123，SOD-323等等。

4. 贴片晶振贴片晶振是一种广泛应用于电子电路的无源振荡器，常用于时基电路、计数器、脉冲发生器、定时器和通讯电路等领域中。

常见的晶振器型号有3225、2520、2016等等。

5. 贴片三极管贴片三极管是一种基本的半导体器件，它有PNP和NPN两种类型，广泛应用于音频、视频放大器、功率电源等领域中。

常见的贴片三极管的型号包括SOT-23，SOT-323等封装形式。

6. 贴片电感贴片电感是指以表面贴装方式制造的电感元件，常用于射频电路、功率电子电路等领域中。

电感的封装形式和型号比较多，一般都有L标识，如0402L，0603L 等。

以上就是一些常见的SMT电子元件，它们的小尺寸、轻巧、高性能，大大方便了电子器件的发展和应用，值得广大电子工程师多了解和掌握。

SMD贴片元件的封装尺寸【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20【0201元器件的焊盘图形和间距】0201元器件的焊盘图形和间距℃/秒。

贴片电阻常见的规格封装和尺寸一、零件规格:英制表示法3216 2512 1210 1206 0806 0805 0603 0402 0201 。

含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)L:0.2inch(0.5mm)W:0.1inch(0.25mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有。

ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）3）电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。

贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时2006我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

常用电子元件封装、尺寸、规格汇总贴片电阻规格贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

电子行业电子元器件尺寸标准导言在电子行业中，电子元器件尺寸标准起着至关重要的作用。

准确的标准可以保证电子元器件的互换性和兼容性，提高生产效率和产品质量。

本文将为您介绍电子行业中常见的电子元器件尺寸标准，并分析其重要性以及具体应用。

一、贴片电阻尺寸标准贴片电阻是电子工程中广泛使用的一种电子元器件。

贴片电阻尺寸标准是指贴片电阻产品的外观尺寸和引脚布局符合的国家或行业标准。

目前在电子行业中，最常使用的贴片电阻尺寸标准包括EIA-0402、EIA-0603、EIA-0805等。

这些标准规定了贴片电阻的尺寸范围、引脚位置和引脚间距，确保了不同厂家生产的贴片电阻能够相互替代。

贴片电阻尺寸标准的规范化有助于电子工程师和制造商在设计和生产过程中的沟通和合作。

同时，准确的尺寸标准也降低了生产过程中的误差，提高了产品的质量和可靠性。

二、集成电路封装尺寸标准集成电路是现代电子设备中不可或缺的一部分。

集成电路的封装尺寸标准主要指导集成电路芯片的外观尺寸和引脚布局，以及与之配套的封装座子的设计。

目前，国际上广泛采用的集成电路封装尺寸标准有QFP、BGA、LGA等。

这些标准规定了每种封装形式的尺寸范围、引脚位置和引脚间距。

通过遵循这些标准，电子设计师可以在不同供应商之间自由选择，简化了设计过程。

集成电路封装尺寸标准的规范化也有助于提高生产效率。

通过确保不同封装形式的互换性，制造商可以更灵活地进行生产，减少了重新设计的时间和成本。

三、连接器尺寸标准连接器是电子设备中实现电路连接的关键部件。

连接器的尺寸标准主要指导连接器外观尺寸、引脚布局以及与之匹配的插座设计。

常见的连接器尺寸标准有DIN、USB、HDMI等。

这些标准规定了连接器的形状、尺寸范围以及引脚布局，确保了不同供应商生产的连接器可以相互兼容。

连接器尺寸标准的规范化对于电子设备的制造和维修至关重要。

通过遵循连接器尺寸标准，制造商可以轻松选择合适的连接器和插座，简化了制造和维修过程。

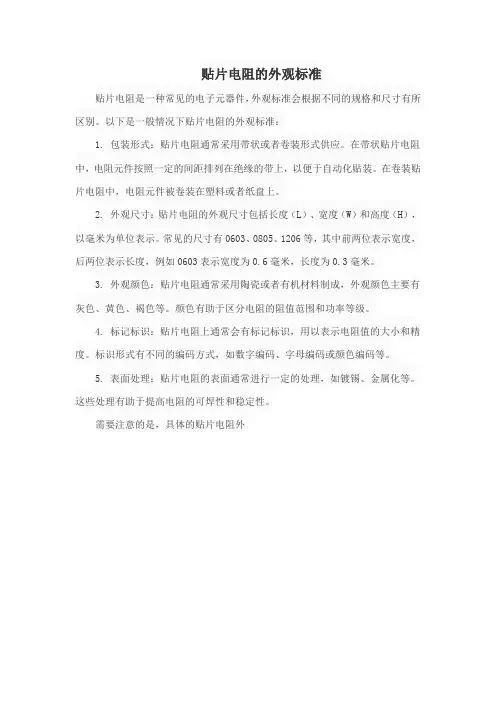

贴片电阻的外观标准
贴片电阻是一种常见的电子元器件，外观标准会根据不同的规格和尺寸有所区别。

以下是一般情况下贴片电阻的外观标准：
1. 包装形式：贴片电阻通常采用带状或者卷装形式供应。

在带状贴片电阻中，电阻元件按照一定的间距排列在绝缘的带上，以便于自动化贴装。

在卷装贴片电阻中，电阻元件被卷装在塑料或者纸盘上。

2. 外观尺寸：贴片电阻的外观尺寸包括长度（L）、宽度（W）和高度（H），以毫米为单位表示。

常见的尺寸有0603、0805、1206等，其中前两位表示宽度，后两位表示长度，例如0603表示宽度为0.6毫米，长度为0.3毫米。

3. 外观颜色：贴片电阻通常采用陶瓷或者有机材料制成，外观颜色主要有灰色、黄色、褐色等。

颜色有助于区分电阻的阻值范围和功率等级。

4. 标记标识：贴片电阻上通常会有标记标识，用以表示电阻值的大小和精度。

标识形式有不同的编码方式，如数字编码、字母编码或颜色编码等。

5. 表面处理：贴片电阻的表面通常进行一定的处理，如镀锡、金属化等。

这些处理有助于提高电阻的可焊性和稳定性。

需要注意的是，具体的贴片电阻外。

贴片电阻、贴片电容规格、封装、尺寸·功率2008-10-24 22:042008-10-03 03:22贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制inch) 公制mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.050.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.100.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.200.60±0.20贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电容规格表贴片电容规格表贴片电容是一种高效的电子元器件，广泛应用于电子电路中。

以下是一些常用的贴片电容规格表，其中包括容值范围、工作电压、温度系数和尺寸等信息。

1. 0603规格贴片电容0603规格贴片电容是一种常用的小型电容，尺寸为0.06英寸×0.03英寸，也就是1.60 mm×0.80 mm。

其容值范围为1pF to 1µF，工作电压在6.3V to 50V之间。

温度系数通常为±100ppm/℃，也有一些产品温度系数更小，例如±50ppm/℃。

这种电容通常用于手机、平板电脑、笔记本电脑等小型电子设备中。

2. 0805规格贴片电容0805规格贴片电容是一种中等尺寸的电容，尺寸为0.08英寸×0.05英寸，也就是2.03 mm×1.27 mm。

其容值范围为1pF to 10µF，工作电压在6.3V to 250V之间。

温度系数通常为±100ppm/℃。

这种电容通常用于消费电子产品、车载电子设备等中等尺寸的电子设备中。

3. 1206规格贴片电容1206规格贴片电容是一种较大的电容，尺寸为0.12英寸×0.06英寸，也就是3.20 mm×1.60 mm。

其容值范围为1pFto 22µF，工作电压在6.3V to 630V之间。

温度系数通常为±100ppm/℃。

这种电容通常用于工业控制、通信设备等较大尺寸的电子设备中。

以上是常见的贴片电容规格表，但不限于此，不同品牌和型号的贴片电容可能具有不同的规格和性能参数。

在选购贴片电容时，应该根据具体的应用需求和设计要求选择合适的规格和品牌。

贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时间：2006-10-29我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：体积小，重量轻适合波峰焊和回流焊机械强度高，高频特性优越常用规格价格比传统的引线电阻还便宜生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时间：2006-10-29贴片电阻套件为方便学生、研发人员试验和产品试制，特推出片式电阻系列套件。

简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

贴片电容封装规格表贴片电容是一种常见的电子元器件，广泛应用于电子产品中。

在使用贴片电容时，我们需要了解其封装规格，以便正确选择和使用。

下面，我们将按类别介绍贴片电容的封装规格表。

1. 0201封装规格0201封装规格是一种非常小的贴片电容封装规格，其尺寸为0.6mm x 0.3mm。

由于其尺寸非常小，因此在使用时需要特别小心，以免损坏。

0201封装规格的电容值通常在0.1pF至1uF之间。

2. 0402封装规格0402封装规格是一种比0201封装规格稍大的贴片电容封装规格，其尺寸为1.0mm x 0.5mm。

0402封装规格的电容值通常在0.1pF至10uF之间。

由于其尺寸较小，因此在使用时需要小心操作，以免损坏。

3. 0603封装规格0603封装规格是一种常见的贴片电容封装规格，其尺寸为1.6mm x 0.8mm。

0603封装规格的电容值通常在0.1pF至100uF之间。

由于其尺寸适中，因此在使用时比较方便，但也需要注意小心操作。

4. 0805封装规格0805封装规格是一种较大的贴片电容封装规格，其尺寸为2.0mm x 1.25mm。

0805封装规格的电容值通常在0.1pF至1mF之间。

由于其尺寸较大，因此在使用时比较方便，但也需要注意小心操作。

5. 1206封装规格1206封装规格是一种较大的贴片电容封装规格，其尺寸为3.2mm x 1.6mm。

1206封装规格的电容值通常在0.1pF至10mF之间。

由于其尺寸较大，因此在使用时比较方便，但也需要注意小心操作。

6. 1210封装规格1210封装规格是一种较大的贴片电容封装规格，其尺寸为3.2mm x 2.5mm。

1210封装规格的电容值通常在0.1pF至22uF之间。

由于其尺寸较大，因此在使用时比较方便，但也需要注意小心操作。

7. 1812封装规格1812封装规格是一种较大的贴片电容封装规格，其尺寸为4.5mm x 3.2mm。

1812封装规格的电容值通常在0.1pF至100uF之间。

贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS –05 K 102 JT2、1％精度的命名：RS –05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
