连接器的定义与功能
何谓连接器?
“是一电子被动组件, 提供两系统 一个可分离的接口, 并且不会造成 系统功能无法接受的效果”
一般连接器必备有以下零件:
- 电镀层 Plating finish
电镀层提供端子基材(基底金属)之保护, 免于遭受腐蚀或污染, 并且维持 接触接口之最佳状态.
- 端子 Contact
从接触接口传递讯号或电力至永久接合处, 所以必须提供必要的正向力来维 持接触接口之稳定, 及适当的永久接合处之机构.
- 本体(塑料) Housing
Iatacom
其其他他: : 铜铜镍镍合合金金: :CC77XXXXXXXX机机械械强强度度介介于于黄黄铜铜与与磷磷青青铜铜之之间间,高,高导导电电性性,可,可于于高高电电流流应应用用. . 高铜高铜铜 钛铜钛合 合合 合金 金金 金:: ::C机C机1械1X械XX性X性X质XX质X媲降媲降美伏美伏铜铜77铍0铍0k合ks合is,金i高,金高,高导,高导温电温电强性强性度9度900最%最%佳IC佳I,C时A,时AS效S效,需处,需处要理要理极温极温高度高度导低导低电(3电(39性90性0-时4-时46应60应0)用.)用.. .
连接器之使用
依据不同需求, 共有六种连接层级:
Level I: IC晶圆至IC封装接脚, 如wire bond Level II:零件对PC板连接, 如PLCC Level III:BTB, 如1.27P/H, K08, PCI, SODIMM等 Level IV:子系统与子系统连接, 如FPC Level V: 子系统对输入/输出之连接, 如USB, RJD, D-SUB Level VI:系统对系统之连接, 如cable assembly

接插件基础知识之连接器的基本结构组成2005年7月20日8:18连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。

1接触件（contacts）是连接器完成电连接功能的核心零件。

一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。

阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。

插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。

2.绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。

良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

3.壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

4.附件附件分结构附件和安装附件。

结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。

安装附件如螺钉、螺母、螺杆、弹簧圈等。

附件大都有标准件和通用件。

接插件基础知识之连接器常用的专业术语2005年7月21日9:111.连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。

2.射频连接器：是在射频范围内使用的连接器。

3.视频：频率范围在3HZ S30MHZ之间的无线电波。

4.射频：频率范围在3千HZ S3000GHZ之间的无线电波。

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■I5. 高频：频率范围在3MHZ S 30MHZ 之间的无线电波。

微型化连接器
总结词
微型化设计是连接器发展的另一重要趋 势，可实现更小、更轻、更便捷的连接 器产品。
VS
详细描述
微型化连接器具有体积小、重量轻、占用 空间少等特点，能够满足电子产品对便携 性、轻薄化的需求。此类连接器在消费电 子、医疗设备等领域得到广泛应用。
模块化连接器
总结词
模块化连接器能够实现快速、灵活的组合与 扩展，提高连接器的使用效率。
RJ45接口
RJ45接口是一种常见的网络接口， 它具有传输速率高、稳定性好等优 点，被广泛应用于各种网络设备中 。
接插件的发展历程
01
早期阶段
早期的接插件主要由手工制作，材料简单，功能单一，主要满足基本的
连接需求。
02
发展阶段
随着科技的不断进步，接插件的种类和功能越来越丰富，制作工艺也得
到了很大提升。
电磁兼容性设计
针对航空航天领域的特殊要求，对连接器进行电磁兼容 性设计，包括电磁屏蔽、电磁辐射抑制等方面的优化。
THANKS
感谢观看
电力行业
输电和配电系统 电力传输和分配
高压开关柜和继电保护柜 电力自动化和控制系统
汽车行业
汽车照明系统 汽车空调系统
汽车电子控制系统 汽车音响系统
通讯行业
有线电话和无线电话系统 光纤通信系统
网络传输和数据通信系统 卫星通信系统
其他行业
航空航天和飞机制造 工业自动化和机器人技术
船舶和海洋工程 智能建筑和智能家居系统
推拉式快速连接器等。
快速连接器的特点是连接速度快、操作 方便、安全可靠。同时，快速连接器也 有一定的电气性能，如接触电阻、绝缘
电阻、耐压等。
03
CATALOGUE

各种接插件类型及识别在电子领域中，接插件是指用于连接电路或设备的插头和插座。

它们可以根据用途和特性进行分类和识别。

下面将介绍各种接插件类型及其识别方法。

1.电源插头和插座：这是用于连接电器设备与电源的插头和插座，常见的有国际通用的两脚插头（如C型、J型）和三脚插头（如NEMA5-15）等。

电源插头和插座通常具有特定形状和大小，以确保正确的配对连接，并且可能有额外的安全功能，如接地插头。

2.通信插头和插座：3.视频/音频插头和插座：用于连接视频和音频设备的插头和插座。

其中最常见的是耳机插头（如3.5mm）和音频/视频插头（如RCA）。

此外，还有HDMI插头、VGA 插头、DisplayPort插头等。

4.数据插头和插座：用于连接数据设备的插头和插座。

最常见的是USB插头和插座，有多种型号，如USB-A、USB-B、Micro USB、USB-C等。

此外，还有FireWire 插头、eSATA插头等。

5.扩展插头和插座：用于扩展设备连接的插头和插座。

最典型的例子是电源延长线，它具有一个插头和一个插座，可以将电源连接延长到较远的位置。

同样，还有USB延长线、音频延长线等。

6.传感器插头：用于连接传感器设备和测量仪器的插头和插座。

传感器插头的类型和形状各异，通常根据具体的传感器应用来设计和识别。

7.电池插座：用于连接电池和电池充电设备的插头和插座。

不同类型的电池有不同的插头和插座设计，以保证正确的连接和充电。

除了以上列举的常见接插件类型，还有许多其他特定的插头和插座，如芯片编程插头、模块连接插头等。

要识别接插件类型，可以根据以下方式进行：1.外观形状：不同类型的接插件通常具有特定的形状和结构，可以根据外观来初步判断其类型。

2.引脚数量和排列：接插件的引脚数量和排列方式也是一个重要的识别依据。

不同类型的接插件具有不同数量和排列的引脚，可通过引脚数量和位置的对比来识别插头和插座。

3.标记和标识：很多接插件上会标有型号、规格或标识，通过阅读这些标记可以找到相应的说明书，进一步确认其类型和用途。

接插件的作用主要包括连接电路中的不同部分，传递信号和电力，保障设备的 正常运行。接插件的可靠性直接影响到整个电路的性能和稳定性，因此其质量 和安装规范必须得到严格控制。
接插件的常见类型与规格
总结词
常见的接插件类型包括电源插头、插座、连接器、端子排等，每种类型都有不同的规格 和标准。
详细描述
电源插头和插座是常见的接插件类型之一，用于连接电源线。根据不同的国家和地区标 准，插头和插座的规格也有所不同。连接器是一种用于连接电缆或印刷电路板的接插件， 有多种规格和标准。端子排是一种用于连接导线或电缆的接插件，通常由多个端子组成，
常见接插件安装规范
目 录
• 接插件基础知识 • 接插件安装流程 • 接插件安装规范 • 接插件使用规范 • 接插件常见问题及解决方案 • 接插件安装工程实例
01 接插件基础知识
接插件的定义与分类
总结词
接插件是一种用于连接电路的电子元件，用于实现电路之间 的信号传输和电力传输。根据不同的分类标准，接插件可以 分为多种类型。
详细描述
当接插件出现接触不良时，应首先检查接插件的表面是否清洁，如有污垢或氧化 物，需进行清理。其次，检查接插件的针脚是否松动或弯曲，如有需要，应进行 紧固或校正。如果问题仍然存在，可能需要更换接插件。
接插件松动或脱落
总结词
松动或脱落的接插件可能导致信号传输中断或设备损坏。
详细描述
为防止接插件松动或脱落，应确保接插件连接牢固，并使用专用的锁定装置（如有）进行固定。在安装过程中， 应遵循接插件的安装规范，按照规定的力矩紧固螺丝或卡扣。此外，定期检查接插件的连接状态，如发现松动迹 象，应及时紧固。
06 接插件安装工程实例
工程实例一：某工厂电气线路的接插件安装

连接器的基本知识
1. 的作用
衔接器又称接插件，主要是在产品、电力设备中提供便利的电气插拔式衔接，广泛地应用于电子设备当中，使得电子产品的生产、修理效率得以极大提高。

因为大量采纳插拔式衔接，其衔接的牢靠性、接触点的大小对于产品的质量来说就越来越重要，因此必需对所采纳的衔接器的性能举行全面的了解，以便合理正确地用法衔接器。

2 .频繁的衔接器实物图及特点应用如表1所示。

表1 频繁的衔接器实物形状及特点应用
3. 衔接器的结构和产品分类(1) 衔接器的基本结构
①接触件。

它是衔接器完成电衔接功能的核心零件，普通由阳极接触件和阴极接触件组成接触对，通过阴、阳接触件的插合完成电衔接。

阳极接触件为刚性零件，其外形为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。

阳极接触件普通由黄铜、磷青铜制成。

阴极接触件即插孔，它是接触对的关键零件，依赖弹性结构在于插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成衔接。

插孔的结构种类无数，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折叠型（纵向开槽，“9”形）、盒形（方插孔）以及双面面线簧插孔等。

②绝缘体。

绝缘体也常称为基座或安装板，它的作用是使接触件按所需要的位置和间距罗列，并保证接触件之间和接触件与外壳之间的绝缘性能。

良好的绝缘电阻、耐性能以及易加工性是挑选绝缘材料加工成绝缘体的基本要求。

第1页共4页。

各种接插件类型及识别
结构清楚，无语法错误，完整性高，文档通俗易懂。

一、概述
接插件是电子产品中贯穿始终的重要组成部分，它不仅用于承担连接设备的功能，还能提供电缆之间信号的传导。

接插件的类型繁多，小到普通的USB充电线，大到专业的电力插座，不同类型的接插件都有它独特的功能，为了能方便的识别不同的接插件，我们需要学会通过外形形状和不同的元件来进行识别。

二、常见接插件类型
1、话筒插座：话筒插座是一种比较特殊的接插件，它主要用于电子设备中接受话筒信号的输入，一般情况下话筒插座带有三个插孔，分别为左声道、右声道和地线，它们之间有一定的距离，视频设备上还会有同轴接口，用来接收同轴讯号的输入。

2、USB插槽：USB插槽是一种非常常见的接插件，它拥有独特的外形形状，通常用于电脑的数据传输和充电应用，目前市场上的USB插槽分为标准型和小型型两种，标准型主要用于普通的数据传输以及充电，而小型型则主要用于便携式设备的充电。

接插件资料一、接插件是通过改变其接触对的接触状态来实现其所连接电路之间转换的目的，其在电路中起连接线路的作用。

接插件每组接触对都存在固定的对应关系。

接插件也被称之为连接器。

接插件接触对排列状态可有矩形和圆形之分；按其芯数可有单芯和多芯之分；按使用频率可分高频和低频；按其机械连接方式可有平口、卡口、螺口连接及带锁紧部分等各种各样的连接器。

接插件有单独的插件和接件组成，是在绝缘性能良好的塑料机座中装上金属接触对制成的。

为保证接触对良好的工作，每个接触对在机座的孔槽中都有一定的活动余地。

接触对是插头插入插座是插座孔中产生一定的弹性变形和一定的正压力、摩擦力来保障接触对接触良好，一般的接触对都有镀金或镀银层。

二、在我司接插件包括开关、各种端子插座以及各种排线。

1、开关与接插件一样也是通过改变其接触对的接触状态来实现其所连接电路之间转换的目的。

接插件只有插入或拔出两种状态以使电路通或断，而开关可以在其本体上实现电路的转换。

开关的分类方法、种类很多。

按工作范围可分为电流电路转换和电源电路转换开关；按结构来分则种类较多，有直键开关、拨动开关、键开关及波段开关等，按其操作方式来分，可分为按键开关、拨盘开关、及旋转开关等。

在我司主要有检测开关、轻触开关、拨动开关以及电源开关等。

2、排线又称柔软带状电缆连接器是由柔软带状电缆（即扃平电缆）和连接器（插座）两部份组成，由柔软带状电缆的端头直接插入相配连接器实现其接触功能。

带状电缆又称为平面电缆，它是一组平行导体整体覆以绝缘材料组成的。

导体有两种一种是圆形截面的导体，另一种是扁平柔性电缆。

三、接插件主要由座体和接触部分组成。

座体是支撑接触部分使之牢固正确就位，并对接触部分和壳体有保护作用。

接触部分就是把要连接的两部分导体结合在一起。

结合后，电路就被接通，电流流过连接器。

接触部分主要有端子和插针。

1、座体使用的塑料是热塑性塑料，可以多次熔化和固化。

由于现在许多接插件都是表面贴焊安装（SMT），塑料需要耐高温。

连接器接插件介绍：连接器接插件是一种常见的电子元件，用于连接电路和设备之间的接口。

它们允许电信号、数据信号和电源信号在不同设备之间的传输和交换。

连接器接插件广泛应用于电子设备、电气设备、通信设备以及汽车、航空航天和工业领域。

本文将介绍连接器接插件的基本原理、结构和功能，并讨论一些常见的连接器接插件类型。

一、连接器接插件的基本原理连接器接插件的基本原理是通过插针和插座的接触来实现信号传输。

插针是连接器的一端，通常用金属材料制成，具有导电性能。

插座是连接器的另一端，通常由插孔组成，与插针相对应。

当插针插入插座时，它们之间的金属接触导致信号的传输。

为了确保可靠的接触，连接器接插件通常采用弹簧接触、压力接触或插座接触等设计。

二、连接器接插件的结构连接器接插件的结构多种多样，但基本的组成部分通常包括插座、插针、保持器和外壳。

插座是连接器接插件的主要部分，用于安装插针。

插针通过插入插座与其他设备或电路连接。

保持器是连接器接插件的固定部分，防止插针意外脱落。

外壳是连接器接插件的外部保护部分，通常由塑料或金属制成，具有防尘、防水和机械保护等功能。

三、连接器接插件的功能1. 传输电信号：连接器接插件可用于传输各种电信号，如音频信号、视频信号和数字信号等。

它们可以将电信号从一个设备传输到另一个设备，实现音视频通信和数据传输。

2. 传输数据信号：连接器接插件还可用于传输数据信号，如以太网、USB、HDMI等接口。

它们可以实现计算机、手机、摄像机和打印机等设备之间的数据交换。

3. 传输电源信号：连接器接插件允许电源信号的传输和连接。

它们可用于连接电源适配器、电池和电子设备，为设备提供电源供应。

4. 实现插拔功能：连接器接插件的设计允许插针和插座的方便插拔，使设备的更换和维修更加容易。

插拔功能还可以方便用户将设备连接至其他设备或断开连接。

四、常见的连接器接插件类型1. 直插式连接器：直插式连接器是一种直接插入电路板的连接器，常用于电子设备和计算机主板上。

各种接插件类型及识别接插件是指用于连接不同设备、接口或接口之间的连接器，用于传输电信号、数据信号或电力信号等。

接插件的种类繁多，下面将详细介绍几种常见的接插件类型及其识别方法。

一、USB接口USB（Universal Serial Bus）是一种常见的数字数据连接接口，用于连接计算机与外部设备。

USB接口具有热插拔功能，广泛应用于计算机、手机、相机等设备中。

USB接口分为不同类型，包括USB-A、USB-B、USB-C等。

USB-A是最常见的类型，用于连接计算机和外部设备，例如鼠标、键盘等。

USB-B通常用于连接打印机和一些较老的外部设备。

USB-C是最新的类型，支持双向传输和翻转插拔，逐渐成为各种设备的标准接口。

识别USB接口的方法是通过观察插头形状和接口标识。

USB-A接口插头为长方形，USB-B接口插头为带有方形孔的矩形，USB-C接口插头为矩形形状但边角更圆。

二、RJ45接口RJ45（Registered Jack 45）是一种常见的网络接口，广泛应用于以太网连接中。

RJ45接口用于连接计算机、路由器、交换机等设备。

RJ45接口是八线接口，用于传输以太网信号。

它的插头有8个金属触点，通常使用的是8P8C插座。

RJ45接口的识别方法是通过观察插头形状和颜色。

通常，RJ45接口插头为长方形，有8个金属接触点，一般为透明或灰色。

三、HDMI接口HDMI接口具有传输高清视频和音频信号的能力，插头形状为长方形，通常有19个针脚。

HDMI接口分为不同版本，包括HDMI1.4、HDMI2.0等，版本不同支持的分辨率和带宽也不同。

识别HDMI接口的方法是通过观察插头形状和接口标识。

HDMI接口插头为长方形，有19个金属接触点，通常有HDMI字样标识。

四、3.5mm音频接口3.5mm音频接口是一种常见的用于连接音频设备的接口，如耳机、扬声器等。

3.5mm音频接口也称为耳机插孔或耳机接口。

3.5mm音频接口插头形状为圆柱形，通常有三个金属触点。

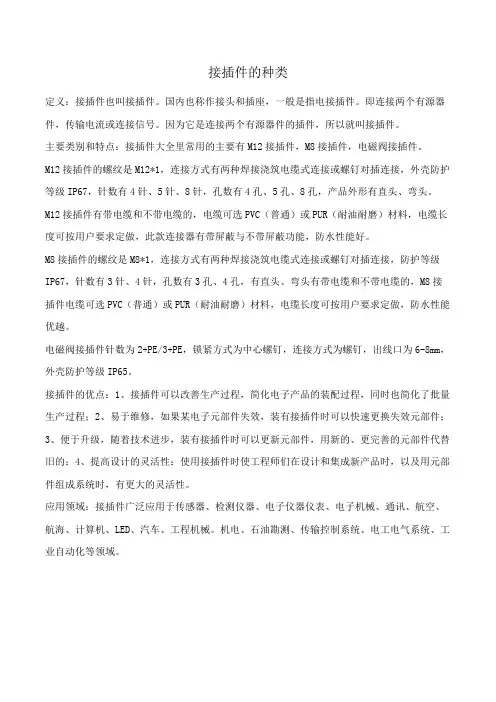

接插件的种类定义：接插件也叫接插件。

国内也称作接头和插座，一般是指电接插件。

即连接两个有源器件，传输电流或连接信号。

因为它是连接两个有源器件的插件，所以就叫接插件。

主要类别和特点：接插件大全里常用的主要有M12接插件，M8接插件，电磁阀接插件。

M12接插件的螺纹是M12*1，连接方式有两种焊接浇筑电缆式连接或螺钉对插连接，外壳防护等级IP67，针数有4针、5针、8针，孔数有4孔、5孔、8孔，产品外形有直头、弯头。

M12接插件有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，此款连接器有带屏蔽与不带屏蔽功能，防水性能好。

M8接插件的螺纹是M8*1，连接方式有两种焊接浇筑电缆式连接或螺钉对插连接，防护等级IP67，针数有3针、4针，孔数有3孔、4孔，有直头、弯头有带电缆和不带电缆的，M8接插件电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，防水性能优越。

电磁阀接插件针数为2+PE/3+PE，锁紧方式为中心螺钉，连接方式为螺钉，出线口为6-8mm，外壳防护等级IP65。

接插件的优点：1、接插件可以改善生产过程，简化电子产品的装配过程，同时也简化了批量生产过程；2、易于维修，如果某电子元部件失效，装有接插件时可以快速更换失效元部件；3、便于升级，随着技术进步，装有接插件时可以更新元部件，用新的、更完善的元部件代替旧的；4、提高设计的灵活性：使用接插件时使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。

应用领域：接插件广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、通讯、航空、航海、计算机、LED、汽车、工程机械。

机电、石油勘测、传输控制系统、电工电气系统、工业自动化等领域。

+80 +80 +80 +80 +80 +80 +80 +80 +100 +100 +100 +100 +120 +120 16
①、保证端子与所选的插接件的合理匹配 ； ②、针对所压接电线的线径选择合适的端子； ③、对于单孔防水插接件，要选择尾部能压接防水栓的端子； 与用电设备接插件的选择
①、要求线束端（A端）与用电器端（B端）的接插件必须采用同一供应商、 同一对接型号的产品。
②、若B端为固定端，首次安装则需要对A、B端的连接进行试验验证。
原创
液压挖掘机
电器系统基础知识（2）
--------接插件介绍
1
认识接插件
原创
2
认识接插件
原创
3
1、接插件的种类 1）、常见的接插件厂家标识
厂家
护套标识
住友（SWS）
JAE
TYCO （AMP）
MOLEX
FCI
余姚电器二厂 白城派克
原创
厂家
护套标识
失崎（YAZAKI）
KET
德尔福 （DELPHI） 古河 (FURUKAWA） 鹤壁天海 （THB） 南通友星
特性
工作温度（℃）
通用型
+80
外径和重量均小于AV 外径和重量均小于AVS 外径和重量均小于CAVS 外径和重量均小于AVS 绝缘厚度大于GTE,具有优良的机械性能 机械性能优于AVS 机械性能优于AVS 耐低温性能优于AVSS 优良的耐热性和机械性能 外径和重量均小于AVX 外径和重量均小于AVXS 绝缘厚度大于AVX,具有优良的机械性能 优良的耐热性和机械性能 外径和重量均小于AEX

接线端子插接插件及各类连接器的基础知识1.定义：接线端子插接插件是一种用于固定电线连接的装置，它们通常由两个主要部分组成：插头和插座。

插头用于连接电线的末端，而插座用于固定插头并提供连接电路的功能。

2.分类：接线端子插接插件可根据不同的标准进行分类，常见的有插拔式接线端子和螺钉式接线端子。

插拔式接线端子通常用于临时连接，插头和插座通过插入和拔出来实现连接。

螺钉式接线端子则通过旋紧螺钉来固定电线，具有更牢固的连接。

3.特点：接线端子插接插件具有连接可靠、安装方便、重复使用等特点。

通过使用接线端子插接插件，可以有效地进行电线连接，减少线路故障和维修的困扰。

1.定义：连接器是一种用于连接电子器件的装置，通过连接器可以实现电信号、电力和数据的传输。

连接器主要由插头和插座两部分组成，插头通常连接电源或信号源，而插座则连接设备或电源。

2.分类：连接器可以根据不同的应用和连接方式进行分类。

常见的连接器包括USB连接器、音频连接器、视频连接器、电源连接器、网线连接器等。

- USB连接器：用于连接电子设备，实现数据传输和充电功能。

常见的USB连接器有USB-A、USB-B、Micro USB和Type-C等。

-音频连接器：用于连接音频设备，实现音频信号的传输。

常见的音频连接器有耳机插孔、小型音频插孔和RCA插孔等。

-视频连接器：用于连接视频设备，实现视频信号的传输。

常见的视频连接器有HDMI连接器、VGA连接器和DVI连接器等。

-电源连接器：用于连接电源设备和电子设备，实现电力的传输。

常见的电源连接器有DC电源插头和AC电源插头等。

-网线连接器：用于连接计算机和网络设备，实现网络信号的传输。

常见的网线连接器有RJ45连接器和光纤连接器等。

3.特点：连接器具有插拔方便、连接可靠、灵活性强等特点。

不同类型的连接器适用于不同的连接需求，可以根据具体的应用场景选择合适的连接器。

总结：接线端子插接插件和各类连接器是电子电路连接中常用的元件，它们通过提供可靠的连接方式，实现电线、信号和电力的传输。

什么是接插件接插件是一种电子元件，也被称作连接器或电源插座。

它用于连接各种电路或电子设备，使它们能够进行数据或能量的传输。

通常，接插件由两部分组成，即插头和插座。

插头是一个带有针脚的外部插头，而插座带有相应的孔或插槽以匹配插头。

接插件的分类接插件根据在电子设备中的作用和结构分为不同的类型。

以下是常见的接插件分类：•PCB（Printed Circuit Board）连接器：这种连接器被安装在印刷电路板上，用于将电路板上的电路连接到其他电路或设备上。

•应力接头：应力接头用于连接两条电缆，使其能够传输高电压电流和信号。

•端子：端子用于安装电线或导线端部，以将电流连接到其他电气设备上。

•数据连接器：这种连接器用于连接各种设备和电路板，以传输数据和信号。

•电源连接器：电源连接器用于连接电源设备和其他电气设备，以传输电流和电压。

接插件的应用接插件被广泛应用于各种领域和行业，以下是一些常见的应用：•电子设备：接插件是电子设备中必不可少的元件之一，例如计算机、手机、平板电脑、电视等。

•电力系统：接插件也用于电力系统中，将各种电气设备连接在一起，例如变压器、发电机和输电线路等。

•工业自动化：在自动化工厂中，接插件用于将传感器和执行器连接到控制器或工业计算机上，以实现自动化控制。

•汽车工业：接插件用于汽车电路中，将电器设备，例如发动机控制器、听音设备和车灯，连接到车辆的电路网络中。

接插件的优点接插件的使用可以带来许多优点，以下是一些常见的优点：•易于安装和拆卸：接插件的设计使得安装和拆卸变得非常容易，因此大大降低了维护和维修的难度。

•接口规范化：接插件的标准化接口可以确保不同的设备都能够正确地连接，这意味着设备之间的兼容性变得更好。

•节省空间：由于接插件被设计成小型化，因此能够节省空间和提高设备的密度。

•安全和可靠：接插件具有防水、防尘、防震和耐高温的特性，这使得它们非常适用于恶劣环境下的应用。

结论综上所述，接插件是电子工程中非常重要的一种元件，具有广泛的应用。

7
练习：
• 10-3-1
8
Thank You!
作者单位 武汉市石牌岭职业高级中学
9
6
三、常用接插件的检测
• 对接插件检测的主要方法是直观检查和万用表检测。 • 直观检查就是通过视觉查看是否断线或引线相碰等，适
用于插头外壳可以旋开进行检查的接插件。 • 用万用表的欧姆挡检测接触对的断开电阻和接触电阻，
接触对的断开电阻值均应为∞；若断开电阻值为零，说 明线路中有短路；接触对的接触电阻值均应小于0.5Ω， 若大于则说明存在接触不良。
3
（三）接线板 • 用于电路中线间连接的器件。 （四）接线端子 • 接上导线后，直接固定在接线柱或接线板上再与电路进
行连接的器件。 （五）接插件的图形符号
4
（六）接插件的主要参数 • 最高工作电压、工作电流 • 绝缘电阻 • 接触电阻 • 分离力
5
二、常用的接插件
圆形插座 接线端子
集成电路插座 小型视频连接器 鳄鱼夹
的。如电视机中显像管插座就是连接显像管与电路的器 件；集成电路插座是连接集成电路与电路的器件，克服 了集成电路因引脚过多而不易拆装的困难；印制电路板 插座是连接印制电路与底盘电路或其他电路的器件。 （二）连接器 • 连接器是装接在电缆或电子设备上可重复地进行连接和 分离的器件，由插头和插座两部分组成。
第三节 常用接插件
• 接插件在电子设备中主要起电路的连接作用，因而它的 品种很多，除专用功能的接插件外，一般接插件大体上 有插座、连接器、接线板和接线端子等几个类型。
1实例示范：ຫໍສະໝຸດ 根据课文主题组织实物供学生按要求认识学习。
（a）
（b）
（c）
（d）
2
基本知识：

书上永远看不到的接插件知识工程师画PCB的时候，难免会遇到一些连接器件，在中国，很多时候，这些连接器件都是山寨厂家做的，因此很难像国外那样，能向厂家索要机械尺寸文档，所以很多时候，都需要手拿游标卡尺去量。

这样就造成，一来我们不知道连接器的管脚接线，很容易连接错误；二来自己测量的，总有误差，最后画出来的PCB接插件按不上去。

接插件的标准化与否和尺寸标准图是否完全，我看这就是中国与国外的差距之一。

不单在芯片方面，而是在这些细节方面我们做得也不好。

耳机插座尺寸这是我们在电子市场上买到的3.5mm立体声耳机插座。

它的机械尺寸如下：从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应尺寸图。

一般来说耳机采用3段式的插头，插头直径一般有3.5mm和2.5mm，不同直径的插头对应不同直径孔的耳机插座，所以“公”和“母”要对应J根据三段式的耳机插头的接线，就可以确定耳机插座的连接：1脚接地，2脚接右声道（Right），5脚接左声道（Left）。

在耳机接头没插入插座的时候，2脚和3脚，4脚和5脚是接在一起的，而一旦接头插入插座的时候，2脚和3脚，4脚和5脚会分开。

所以从系统可靠性的角度来说，3脚和4脚应该接地，这样的话，耳机没插的时候，左右声道输入接地，系统输入为0。

很多时候，我们都会把不用的3脚4脚悬空，那么2脚和5脚也是悬空的,这样带来的风险就是，万一会从外界串入一个大电流，会从2脚和5脚传到板子上，从而会烧毁芯片。

关于其他比较特殊耳机插座尺寸可以参考下面厂家的文档：1)/docc/productslist.asp?cid=364&;classid=3772)/erjichazuo.htm3)/product.asp?productclassid=244)/pr...35mm-Audio-Jack/45/耳机接头除了有三段式之外，还有四段式，四段式比三段式加多了一个话筒/接听键，国标（大部分手机）从头到尾（尾巴是有线那边）的定义是：左声道、右声道、MIC、地。

接插件的基本常识<接插件的功能:为下列传递服务提供可以拆分的联结a) 电流连接b) 电信号连接c) 光信号连接<不同的标准把连接区分为联结器和联结接插件，定义(根据德国及欧盟标准DIN EN 61984 (VDE 0627))连接器-- 用来和它相对应的器件进行电路连接及脱离的电子组件.（没有电压差的情况下. ）接插件-- 联结器带开关功能和联结器设计为特定的在带负载情况下联结和分离的器件-- 在次标准中,所谓“带电压差”是指当器件带电压差,但还没有电流通过,-- 定义“ 负载”是指电流通过器件. </DIV><DIV class=resizeimg4> </DIV><DIV class=re sizeimg4>接插件的基本常识对于高手来说根本就不算什么问题，但是对于像我这样出校门不久的来说却一直让我头痛，而对于插件这一块我一直都比较感兴趣的，在21ic、以及电子元件技术网上查找了不少资料终于整理成了这篇还算让自己满意的新手教程。

而对于连接器我同样有着自己个人的看法：连接器的概念历史背景：1926第一个批量生产的联结器：4>一对二的插座(香蕉插座)</DIV><DIV class=resizeimg4> </DIV><DIV class=resizeimg4>连接器的类型有那些? </DIV><DI V class=resizeimg4>连接器市场上存在着很多不同类型和针对不同用途的连接器，我们可以根据用途, 连接器类型区分, 当然同一种连接器也可以使用到不同用途的场合，例如:电路板的连接器可以在计算计/配件, 医疗技术,信号传递和运输领域- 几乎是所有已知的领域（图片来自我爱方案网）连接器的用途和市场:•汽车•军用和航空航天</DIV><DIV class=re sizeimg4> •通讯和数据传输•消费产品</DIV><DIV cl ass=resizeimg4> •运输•医疗技术•计算机及其配件•工业自动化</DIV><DIV class=resizeimg4> （图片来自我爱方案网）</）连接器的类型:• 电路板连接器•客户定制•高压连接器•特殊恶劣环境连接器•光纤•方型连接器•终端连接器•电话通讯和数据传输•圆头连接器•HF-高频连接器•IC 信号连接器</DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4></DIV> <DIV class=resizeimg4></DIV><DIV class=resizeimg4> </DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4>连接器的主要特性：连接可靠性和电流通过能力</DIV><DIV class=resizeimg4>1）连接可靠性连接器的工作可靠性在下列情况是必须保证的:•在新的,使用中,及使用后•插拔次数寿命中•机械承重(插,拔, 弯,震动)•气候变化(热,冷,湿)• 灰尘</DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4>2）电流通过能力所为的某型号XY连接器可以12A的电流承载“ 是不完全正确和全面的.越高的电流承栽能力往往是和工作温度相关连的,而且也不是恒定的工作温度,环境温度和连接器在通电流时候的发热情况相互作用,相互影响.尤其是连接器自身的发热也不是稳定的,它受电流通过大小的影响,流过的电流越多,发热就越多. 【文本的图片均出自我爱方案网：】</DIV><DIV class=resizeimg4>这就是所谓的减额现象. 随着温度的增加可通过的电流不断减少。
