隔离开关操作异常的原因分析及处理2平高集团有限公司河南省平顶山市467000摘要:主要对变电站隔离开关进行研究分析,分析隔离开关及其电气工作原理,在此基础上分析隔离开关常见故障,提出隔离开关故障的处理方法,希望对隔离开关故障的处理给予指导,以便变电站运行正常。
关键词:变电站;隔离开关;异常分析;处理措施。
前言隔离开关是高压开关。
隔离开关与断路器的基本区别在于,它没有特殊的灭弧装置,因此不能用于切断负载电流和短路电流,但具有明显的电路切断点。
使用时必须与断路器配合,断路器只有在断开连接后才能工作。
一、隔离开关概述一般指高压隔离开关,即额定电压等于或大于1kV的隔离开关,通常称为隔离开关。
它是最常用的高压开关装置之一,工作原理和结构比较简单。
但是,由于变电站和发电厂的使用率高,可靠性要求高,因此对其设计、建造和安全运行产生了重大影响。
隔离开关的主要特点是没有灭弧能力,只有在没有充电电流的情况下才能打开和关闭电路。
绝缘开关用于所有电压级别,以修改回路连接或从电源中隔离回路或设备。
它没有中断功能,只能在断开与其他设备的连接后才能运行。
通常存在联锁装置,以防止开关在充电时出现故障,有时需要一个销,以防止开关在大故障的磁力下断开连接。
断路器的正面和背面通常安装一组隔离开关,以隔离断路器和电源,形成明显的切断点。
由于原来的断路器采用机油断路器,必须经常维护,因此两侧必须有明显的切断点,以便于维护;正常情况下,机柜通过打开机箱关闭顶栏,需要一组隔离开关,以便在断路器之前隔离电源。
但是,有时可以在断路器背面进行呼叫,例如通过其他电路和电容器进行反向传输,因此断路器背面也需要一组断路器。
维修电气设备时,提供电气间隙,维护人员人身安全。
绝缘开关不能与负荷配合使用:不能与额定负荷或较大负荷配合使用;不能分割和组合负荷电流和短路电流,但有一个消弧线室可以与小负荷和空载配合使用。
二、变电站隔离开关常见异常分析1.变电站隔离开关电操作失灵辅助触点触头不良会导致隔离开关的电气操作失败。

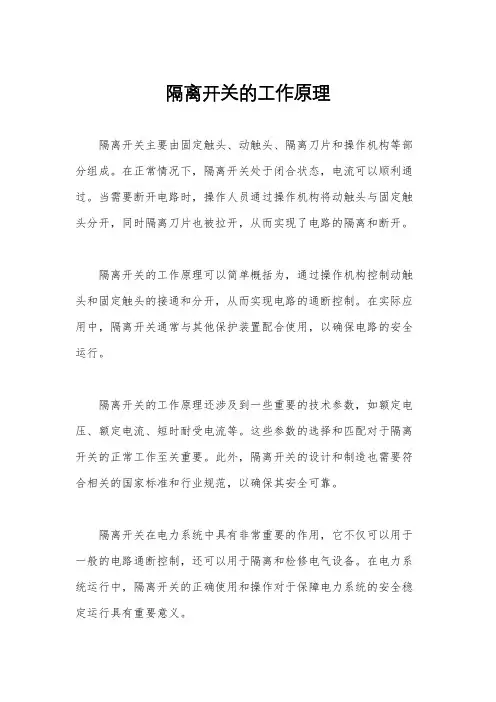

隔离开关的工作原理
隔离开关主要由固定触头、动触头、隔离刀片和操作机构等部分组成。
在正常情况下,隔离开关处于闭合状态,电流可以顺利通过。
当需要断开电路时,操作人员通过操作机构将动触头与固定触头分开,同时隔离刀片也被拉开,从而实现了电路的隔离和断开。
隔离开关的工作原理可以简单概括为,通过操作机构控制动触头和固定触头的接通和分开,从而实现电路的通断控制。
在实际应用中,隔离开关通常与其他保护装置配合使用,以确保电路的安全运行。
隔离开关的工作原理还涉及到一些重要的技术参数,如额定电压、额定电流、短时耐受电流等。
这些参数的选择和匹配对于隔离开关的正常工作至关重要。
此外,隔离开关的设计和制造也需要符合相关的国家标准和行业规范,以确保其安全可靠。
隔离开关在电力系统中具有非常重要的作用,它不仅可以用于一般的电路通断控制,还可以用于隔离和检修电气设备。
在电力系统运行中,隔离开关的正确使用和操作对于保障电力系统的安全稳定运行具有重要意义。
总的来说,隔禺开关的工作原理是通过操作机构控制动触头和固定触头的接通和分开,从而实现电路的通断控制。
隔离开关在电力系统中起着非常重要的作用,因此在使用和操作时需要严格遵守相关规程和操作规范,以确保电力系统的安全稳定运行。
abb隔离开关说明书一、产品概述abb隔离开关是一种用于切断和隔离电路的电气设备。
本产品设计精巧,安装方便,具有高可靠性和安全性能,可广泛应用于低压配电系统中。
本说明书将详细介绍abb隔离开关的特点、技术参数、安装要求及使用方法,方便用户正确使用该设备并确保电气设备的正常运行。
二、产品特点1. 高可靠性:abb隔离开关采用优质的导电材料和高级绝缘材料制造,确保其在长时间使用过程中不易老化和损坏。
2. 安全可靠:该设备具备良好的隔离性能,能够有效切断电路并保护人身安全。
同时,abb隔离开关在设计过程中考虑了防误操作的因素,有效避免了因误操作导致的电击事故。
3. 操作简便:abb隔离开关具有简洁明了的操作界面,用户只需按照说明书操作即可完成开关的开启和切换操作。
4. 节能环保:本产品在正常使用过程中无需外部能源供应,不会产生额外的能源消耗,符合节能环保要求。
三、技术参数名称:abb隔离开关额定电压:AC220V/380V额定电流:10A/20A/32A/63A工作温度:-20℃~+40℃绝缘电阻:≥100MΩ机械寿命:10000次防护等级:IP65四、安装要求1. 安装位置:abb隔离开关应安装在通风良好、干燥的室内环境中,位置选定要远离易燃易爆物品和腐蚀性物质,以免影响设备的正常运行。
2. 安装固定:请使用符合国家标准的配件进行固定,并确保设备不会因外界震动而脱落或松动。
3. 电源连接:在连接电源之前,请务必确认电源已切断,并按照符合国家相关标准的接线方法进行连接。
接线过程需注意导线的规格和截面积要符合设备的要求,确保电气连接的可靠性。
4. 接地保护:在安装abb隔离开关的过程中,请确保设备的接地线与地线连接牢固可靠,以提供必要的电气保护。
五、使用方法1. 开关动作:通过操作装置将abb隔离开关切换至所需位置。
开关切换过程中,请确保操作装置与开关本体之间的连接稳固,并避免过度用力造成损坏。
2. 检查开关状态:在操作abb隔离开关后,请检查开关的位置是否与所需状态一致,以确保电路的安全隔离。

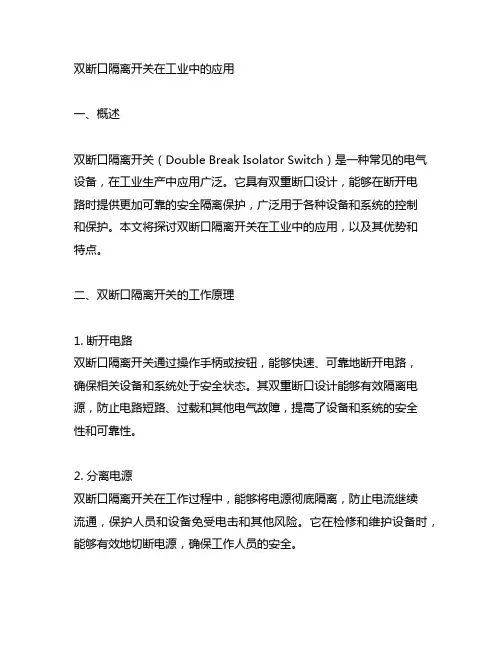

一、概述双断口隔离开关(Double Break Isolator Switch)是一种常见的电气设备,在工业生产中应用广泛。
它具有双重断口设计,能够在断开电路时提供更加可靠的安全隔离保护,广泛用于各种设备和系统的控制和保护。
本文将探讨双断口隔离开关在工业中的应用,以及其优势和特点。
二、双断口隔离开关的工作原理1. 断开电路双断口隔离开关通过操作手柄或按钮,能够快速、可靠地断开电路,确保相关设备和系统处于安全状态。
其双重断口设计能够有效隔离电源,防止电路短路、过载和其他电气故障,提高了设备和系统的安全性和可靠性。
2. 分离电源双断口隔离开关在工作过程中,能够将电源彻底隔离,防止电流继续流通,保护人员和设备免受电击和其他风险。
它在检修和维护设备时,能够有效地切断电源,确保工作人员的安全。
1. 工业生产双断口隔离开关在工业生产中被广泛应用,用于控制和保护各种设备和系统。
它可以用于控制和保护发电机、变压器、配电箱、工业机器人等设备,在生产过程中起到关键作用。
2. 电力行业在电力行业,双断口隔离开关也扮演着重要的角色。
它可以用于电力配电系统的控制和保护,能够有效隔离和切断电源,确保电力系统的安全稳定运行。
3. 交通运输双断口隔离开关在交通运输领域也有广泛的应用。
在地铁、高铁、城市轨道交通系统中,它可以用于控制和保护电力设备和信号系统,确保交通运输系统的安全和可靠运行。
四、双断口隔离开关的优势和特点1. 安全可靠双断口隔离开关具有双重断口设计,能够提供更加可靠的安全隔离保护,确保设备和系统在断开电路时处于安全状态,有效防止电路短路、过载和其他电气故障。
2. 灵活便捷双断口隔离开关在操作和维护过程中具有灵活、便捷的特点。
其操作手柄或按钮设计合理,能够快速、方便地进行电路的断开和闭合,提高了工作效率和便利性。
3. 耐用稳定双断口隔离开关在设计和制造过程中选用了高品质的材料和零部件,具有良好的耐用性和稳定性。
它能够经受长时间的高负荷运行和严苛的工作环境,确保设备和系统长期稳定运行。
隔离开关的工作原理隔离开关是一种用于电气系统中的重要设备,它主要用于在维护、检修或紧急情况下隔离电气设备,确保操作人员的安全。
隔离开关的工作原理是通过控制开关的位置来实现对电路的隔离和通断。
接下来,我们将详细介绍隔离开关的工作原理。
首先,隔离开关通过机械传动装置实现对电路的隔离。
当隔离开关处于闭合状态时,机械传动装置将导电部件与断路器连接,电路处于通电状态。
而当隔离开关处于断开状态时,机械传动装置将导电部件与断路器隔离开来,电路处于断电状态。
这种机械传动装置能够确保在操作隔离开关时,电路能够可靠地实现隔离和通断。
其次,隔离开关通过可靠的触点设计来实现对电路的隔离。
隔离开关的触点设计通常采用双触点结构,其中一个触点用于通电,另一个触点用于断电。
当隔离开关处于闭合状态时,通电触点与导电部件连接,电路通电;而当隔离开关处于断开状态时,断电触点与导电部件连接,电路断电。
这种双触点结构能够有效地实现对电路的隔离和通断,确保电路操作的安全可靠。
最后,隔离开关通过可靠的外壳设计来保护操作人员的安全。
隔离开关的外壳通常采用防护等级较高的材料制成,能够有效地防止外部环境的侵入,并且具有一定的防水、防尘性能。
这种外壳设计能够有效地保护隔离开关内部的电气设备,确保操作人员在操作隔离开关时不会受到电气设备的伤害。
总的来说,隔离开关的工作原理是通过机械传动装置、可靠的触点设计和可靠的外壳设计来实现对电路的隔离和通断,确保操作人员的安全。
隔离开关在电气系统中起着非常重要的作用,能够有效地保护电气设备和操作人员的安全。
希望通过本文的介绍,能够加深大家对隔离开关工作原理的理解,确保在实际工作中能够正确、安全地操作隔离开关。
断路器和隔离开关断路器和隔离开关是电力系统中常见的两种电气设备,它们在电路保护和工作隔离方面起着重要作用。
本文将从定义、原理、类型和应用等方面对断路器和隔离开关进行讨论。
首先,我们来了解断路器。
断路器,又称断路开关,是一种用于控制电路开关状态的电器设备。
它的主要功能是在电路发生故障时迅速中断电流,以保护电气设备和人身安全。
断路器通常由触发机构、电气触点和断电释放机构等部分组成。
当电流超过预设值或发生短路时,触发机构会使触点迅速分离,从而切断电流流动,起到断电保护的作用。
断路器有多种类型,常见的包括空气断路器、真空断路器和SF6气体断路器等。
下面,我们来介绍隔离开关。
隔离开关,又称隔离刀闸,是一种用于隔离电源和负载的电器设备。
它的主要功能是在维修或检修电气设备时切断电源,将负载与电源隔离,确保操作人员的安全。
隔离开关通常由可动刀片和固定触头组成,通过旋转或平移刀片来切断电流通路。
与断路器不同,隔离开关更多用于电路的隔离而非提供过载和短路保护。
根据不同的应用场景和要求,隔离开关也有多种型号和规格可供选择。
断路器和隔离开关在电力系统中起到不可或缺的作用。
它们的主要区别在于功能和使用场景。
断路器主要用于保护电路和设备,当电流超过额定值或发生故障时能够迅速切断电流,起到断电保护的作用。
而隔离开关主要用于隔离电源和负载,确保操作人员的安全,常用于维修和检修电气设备时切断电源。
除了基本功能外,断路器和隔离开关还有一些特殊的应用。
例如,在电力系统中,随着电能质量和能源管理的要求提高,断路器和隔离开关逐渐应用于智能电网和分布式发电系统中。
它们通过接入智能监控装置,能够实时监测电流、电压等参数,并根据预设条件自动进行开关操作,实现对电能的高效控制和管理。
此外,断路器和隔离开关在其他行业中也有广泛的应用。
例如,在工业生产中,断路器和隔离开关常用于电机和设备的控制回路,确保设备在正常运行和故障时能够及时切断电源。
在建筑和市政工程中,断路器和隔离开关用于配电箱和开关柜的电路隔离和保护。

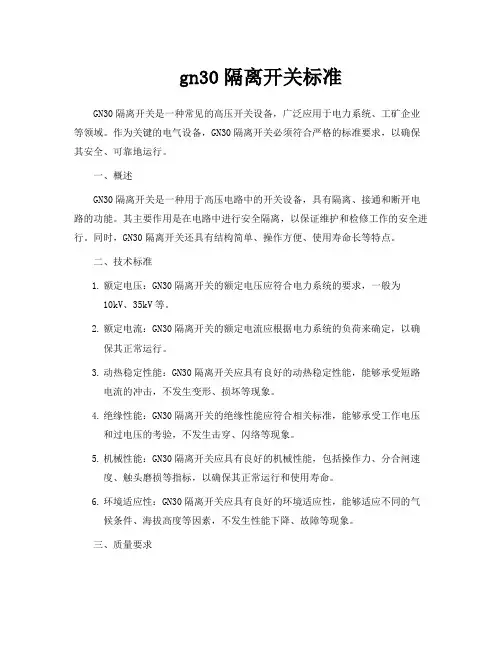

gn30隔离开关标准GN30隔离开关是一种常见的高压开关设备,广泛应用于电力系统、工矿企业等领域。
作为关键的电气设备,GN30隔离开关必须符合严格的标准要求,以确保其安全、可靠地运行。
一、概述GN30隔离开关是一种用于高压电路中的开关设备,具有隔离、接通和断开电路的功能。
其主要作用是在电路中进行安全隔离,以保证维护和检修工作的安全进行。
同时,GN30隔离开关还具有结构简单、操作方便、使用寿命长等特点。
二、技术标准1.额定电压:GN30隔离开关的额定电压应符合电力系统的要求,一般为10kV、35kV等。
2.额定电流:GN30隔离开关的额定电流应根据电力系统的负荷来确定,以确保其正常运行。
3.动热稳定性能:GN30隔离开关应具有良好的动热稳定性能,能够承受短路电流的冲击,不发生变形、损坏等现象。
4.绝缘性能:GN30隔离开关的绝缘性能应符合相关标准,能够承受工作电压和过电压的考验,不发生击穿、闪络等现象。
5.机械性能:GN30隔离开关应具有良好的机械性能,包括操作力、分合闸速度、触头磨损等指标,以确保其正常运行和使用寿命。
6.环境适应性:GN30隔离开关应具有良好的环境适应性,能够适应不同的气候条件、海拔高度等因素,不发生性能下降、故障等现象。
三、质量要求1.外观质量:GN30隔离开关的外观应平整、光滑、无气泡、无裂纹等现象,颜色应均匀一致。
2.尺寸精度:GN30隔离开关的尺寸精度应符合设计要求,各部件的装配应准确、牢固。
3.电气性能:GN30隔离开关的电气性能应符合相关标准,包括绝缘电阻、介质损耗、局部放电等指标。
4.机械操作性能:GN30隔离开关的机械操作应灵活可靠,无卡滞、松动等现象。
5.防护等级:GN30隔离开关的防护等级应符合相关标准,能够防止外部杂质和水分进入设备内部。
6.环保要求:GN30隔离开关应符合环保要求,不使用有害物质,废弃物应分类处理。
四、结论GN30隔离开关是电力系统中重要的开关设备之一,其标准的制定和执行对于保障电力系统的安全稳定运行具有重要意义。
·FBV(SMFBV)系列熔断器隔离开关概述FBV(SMFBV)系列熔断器隔离开关适用于交流50Hz,额定电压至660V以下,直流额定电压至440V以下,额定电流63A~630A,在配电系统中作不频繁接通和分断电路,过电流或短路保护及作隔离电路之用。
·FBV(SMFBV)系列熔断器隔离开关功能特点手动操作外壳采用玻璃纤维增强不饱和聚脂树脂,介电性能好、防护能力强,操作安全可靠选用高性能的NT系列熔断器——分断能力强,短路保护速度快,反时限好,可靠性高触头为双断点结构操作机构为弹簧储能操作——触头高速分合,与手柄操作速度无关,保证了触头寿命和电气性能、机械性能明显可见断开标志确保带负载接通和分断电路造型美观、体积小,功能全——产品升级换代的理想选择·FBV(SMFBV)系列熔断器隔离开关型号说明·FBV(SMFBV)系列熔断器隔离开关技术参数特点: 限流性能强时间—电流特性分能性小额定功额定分断能力高率损耗低使用条件:海拔高度2000m环境温度-5℃~+40℃空气相对湿度不大于95%无爆炸危险的介质,且介质不足以腐蚀金属和泡沫的气体和尘埃无显著摇动和冲击震动的地方无雨雪侵袭的环境符合标准:EC60947-1《低压开关设备和控制设备总则》IEC60947-3《低压开关设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》GB/T14048.1《低压开关设备和控制设备总则》GB14048.3《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GT/T4942.2《低压开关外壳保护等级》GB13539.1《低压熔断器基本要求》GB13539.2《低压熔断器专职人员使用的熔断器补充要求》·FBV(SMFBV)系列熔断器隔离开关外形及安装尺寸。
一、10KV户内高压隔离开关《GN30-10/1000A》称说明概述10KV户内高压隔离开关《GN30-10/1000A》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次,满容量短路电流开断次数可达50次。
《GN30-10/1000A》适于重合闸操作并有极高的操作可靠性与使用寿命。
《GN30-10/1000A》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面,通常仅需对操作机构做间或性的清扫或润滑。
《GN30-10/1000A》(极柱型)采用了固体绝缘结构—集成固封极柱,实现了免维护。
《GN30-10/1000A》在开关柜内的安装形式既可以是固定式,也可以是可抽出式的,还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《GN30-10/1000A》选型用户可根据被保护对象选用不同型号的《GN30-10/1000A》,对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《《GN30-10/1000A》10KV户内高压隔离开关》五、《GN30-10/1000A》使用条件:1.适用于户内、外;2.环境温度-40℃~+40℃;3.海拔高度不超过3000m(瓷套式不超过1000m);4.电源频率不小于48Hz、不超过62 Hz;5.长期施加在《GN30-10/1000A》端子间的工频电压不超过《GN30-10/1000A》的持续运行电压;6.地震烈度8度及以下地区;7.大风速不超过35m/s。
8.《GN30-10/1000A》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
《GN30-10。
隔离开关工作原理
隔离开关是一种常见的电气设备,用于断开电气系统中的电源供应,从而确保电气设备的安全操作和维护。
其工作原理如下:
1. 分离电路:隔离开关的主要作用是在打开状态下完全隔离电气设备与电源之间的连接。
当隔离开关处于关闭状态时,电气系统中的电流无法通过开关,并使电气设备和人员与电源完全断开。
因此,它可以提供一个安全的环境来进行设备维护。
2. 双刀双断开:隔离开关通常采用双刀双断开的设计。
这意味着在开关的两个位置上都有刀片,当开关打开时,两个刀片都会断开电路。
这种设计可以确保电流在两个位置上都被切断,从而提高安全性。
3. 可视断开:隔离开关通常具有可视断电功能,即在开关打开时可以清楚地看到电路被切断的状态。
这种设计可以提供直观的指示,使操作人员能够确认电气设备已经与电源完全隔离。
4. 防误操作保护:隔离开关通常具有额外的安全特性,以防止误操作导致电流流动。
例如,通常需要按下或旋转特定的按钮或把手才能打开或关闭隔离开关,以避免意外触发。
总之,隔离开关的工作原理是通过切断电气设备和电源之间的连接,确保电流无法通过,并以可视断电和防误操作的特性来提供安全保护。
这使得隔离开关成为电气系统中重要的安全设备。
高压隔离开关概述第一部分隔离开关基本知识第二部分隔离开关分类及运行要点第三部分隔离开关型号表示方法及含义第四部分隔离开关结构的基本组成第五部分户外隔离开关结构形式第一部分隔离开关基本知识一、隔离开关设备术语1.隔离开关在分位置时,触头间符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流开关设备。
2.接地开关释放被检修设备和回路的静电荷以及为保证停电检修时检修人员人身安全的一种机械接地装置。
它可以在异常情况下(例如短路)耐受一定时间的电流,但在正常情况下不通过负载电流,它通常是隔离开关的一部分。
3.快分隔离开关分闸时间等于或小于0.5s的隔离开关称为快分隔离开关。
4.断口距离隔离开关的主隔离开关在正常分闸位置时,同相两极触头之间的最短距离,对多断口隔离开关而言,最短距离是指全部断口最短绝缘距离之和。
5.合闸不同期性合闸不同期性是指两相或多相隔离开关的主隔离开关不同时接触时的差异,通常以距离表示。
6.接线端机械负荷在考虑母线的自重、张力、风力、覆冰和雪施加于隔离开关接线端的情况下的最大拉力。
二、隔离开关作用(1)将电气设备与运行中电网隔离,以保证被隔离的电气设备能安全地进行检修维护。
(2)改变运行方式。
在双母线运行的电路中,利用隔离开关可将电气设备或线路从一组母线切换到另一组母线上运行。
(3)接通和断开小电流电路。
三、隔离开关的基本要求(1)隔离开关应具有明显断开点,便于确定被检修的设备或线路是否与电网断开。
(2)隔离开关断开点之间应有可靠的绝缘,以保证在恶劣的气候条件下也能可靠工作,并在过电压及相间闪络的情况下,不致从断开点击穿而危及人身安全。
(3)隔离开关应具有足够的热稳定性和动稳定性,尤其不能因电动力的作用而自动断开,否则将引起严重事故。
(4)隔离开关的结构要简单,动作要可靠。
(5)带有接地隔离开关的隔离开关必须有连锁机构,以保证先断开隔离开关后,再合上接地隔离开关,先断开接地隔离开关后,再合上隔离开关的操作顺序。
隔离开关分类及主要功能
1.按照使用方式,隔离开关可分为户外隔离开关和户内隔离开关。
户外隔离开关能承受风、雨、雪、污秽、凝露、冰及浓霜等作用,适于安装在露台使用;户内隔离开关则通常是35kV及以下的电压等级,三相一体装,采用上下(垂直)回转的形式。
2.按照绝缘支柱结构的不同,隔离开关可分为单柱式隔离开关、双柱式隔离开关和三柱式隔离开关。
其中,单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘,具有节约占地面积、减少引接导线以及分合闸状态特别清晰的优点。
3.按照操作循环次数,隔离开关又可分为M0级(具有1000次操作循环的机械寿命,适合输、配电系统中使用且满足一般要求的隔离开关)、M1级(具有3000-5000次操作循环的延长机械寿命的隔离开关,主要用于隔离开关和同等级的断路器关联操作的场合)和
M2级(具有10000次操作循环的机械寿命,同样主要用于隔离开关和同等级的断路器关联操作的场合)。
隔离开关的主要功能包括:
1.隔离电源:在设备检修时,用隔离开关来隔离有电和无电部分,造成明显的断开点,倒修的设备与电力系统隔离,以保证工作人员和设备的安全。
2.倒闸操作:隔离开关和断路器相配合,进行倒闸操作,以改变运行方式。
3.开断小电流:用来开断小电流电路和旁(环)路电流。
但须经计算符合隔离开关技术条件和有关调度规程后方可进行。
隔离开关原理
隔离开关是一种用于断开电气设备与电源之间电气连接的开关,其主要作用是在设备维护、维修和故障排除时,确保设备与电源之间的电气隔离,从而保证维修人员的安全。
隔离开关在电气系统中扮演着重要的角色,下面我们就来了解一下隔离开关的原理。
首先,隔离开关的工作原理是通过切断或接通电路中的电流来实现电气设备与电源之间的隔离。
当隔离开关处于闭合状态时,电路中的电流可以顺利通过,从而使设备正常运行。
而当隔离开关处于断开状态时,电路中的电流被切断,设备与电源之间实现了电气隔离,维修人员可以安全地进行维护和维修工作。
其次,隔离开关的原理是基于机械切断电路的工作原理。
隔离开关通过机械装置,将触点从闭合状态切换到断开状态,或者从断开状态切换到闭合状态,从而实现对电路中电流的切断或接通。
这种机械切断的原理保证了隔离开关在断开电路时能够可靠地切断电流,从而确保设备与电源之间的安全隔离。
另外,隔离开关的原理还包括对电气设备进行可靠隔离的保护功能。
隔离开关在断开电路时,能够确保设备与电源之间的电气连接被可靠地切断,防止电气设备在维护、维修和故障排除过程中受到电源的影响,从而保证维修人员的安全。
总的来说,隔离开关的原理是通过机械切断电路来实现对电气设备与电源之间的安全隔离。
隔离开关在电气系统中具有重要的作用,能够保证维修人员在进行维护、维修和故障排除工作时的安全,是电气系统中不可或缺的重要设备。
希望通过本文的介绍,能够让大家对隔离开关的工作原理有更深入的了解,从而更好地应用于实际工作中。
闸刀开关概述
一、定义及作用
闸刀开关是一种手动电器,在低压电路中用于不频繁地接通和分断电路,或用于隔离电源,故又称“隔离开关”。
闸刀开关一般用于不经常操作的低压电路中,用于接通或切断电路,有时也用来控制电动机做不频繁的直接启动与停机。
为了节省材料和安装方便,还可以把闸刀开关和熔断器组合在一起,以便断路和短路时能自动切断电路。
二、组成结构
闸刀开关由闸刀、静插座、操作把柄和绝缘底板组成。
三、分类
闸刀开关的分类方式有如下几种。
按极数分为:单极、双极和三极三种类型
按用途分为:单投和双投两种类型
按操作方法分为:直接手柄操作式和远距离手柄操作式两种类型按有无灭弧装置分为:有带弧罩和无灭弧罩两种类型
四、符号及型号
1.符号
2.型号
常用型号
HD系列(单投刀开关)
HS系列(双投刀开关)
HK系列(开启式刀开关)
HR系列(熔断器式刀开关)。
高压隔离开关概述第一部分隔离开关基本知识第二部分隔离开关分类及运行要点第三部分隔离开关型号表示方法及含义第四部分隔离开关结构的基本组成第五部分户外隔离开关结构形式第一部分隔离开关基本知识一、隔离开关设备术语1.隔离开关在分位置时,触头间符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流开关设备。
2.接地开关释放被检修设备和回路的静电荷以及为保证停电检修时检修人员人身安全的一种机械接地装置。
它可以在异常情况下(例如短路)耐受一定时间的电流,但在正常情况下不通过负载电流,它通常是隔离开关的一部分.3.快分隔离开关分闸时间等于或小于0。
5s的隔离开关称为快分隔离开关。
4.断口距离隔离开关的主隔离开关在正常分闸位置时,同相两极触头之间的最短距离,对多断口隔离开关而言,最短距离是指全部断口最短绝缘距离之和。
5.合闸不同期性合闸不同期性是指两相或多相隔离开关的主隔离开关不同时接触时的差异,通常以距离表示.6.接线端机械负荷在考虑母线的自重、张力、风力、覆冰和雪施加于隔离开关接线端的情况下的最大拉力.二、隔离开关作用(1)将电气设备与运行中电网隔离,以保证被隔离的电气设备能安全地进行检修维护.(2)改变运行方式。
在双母线运行的电路中,利用隔离开关可将电气设备或线路从一组母线切换到另一组母线上运行.(3)接通和断开小电流电路。
三、隔离开关的基本要求(1)隔离开关应具有明显断开点,便于确定被检修的设备或线路是否与电网断开。
(2)隔离开关断开点之间应有可靠的绝缘,以保证在恶劣的气候条件下也能可靠工作,并在过电压及相间闪络的情况下,不致从断开点击穿而危及人身安全。
(3)隔离开关应具有足够的热稳定性和动稳定性,尤其不能因电动力的作用而自动断开,否则将引起严重事故.(4)隔离开关的结构要简单,动作要可靠。
(5)带有接地隔离开关的隔离开关必须有连锁机构,以保证先断开隔离开关后,再合上接地隔离开关,先断开接地隔离开关后,再合上隔离开关的操作顺序。
高压隔离开关概述第一部分隔离开关基本知识第二部分隔离开关分类及运行要点第三部分隔离开关型号表示方法及含义第四部分隔离开关结构的基本组成第五部分户外隔离开关结构形式第一部分隔离开关基本知识一、隔离开关设备术语1.隔离开关在分位置时,触头间符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流开关设备。
2.接地开关释放被检修设备和回路的静电荷以及为保证停电检修时检修人员人身安全的一种机械接地装置。
它可以在异常情况下(例如短路)耐受一定时间的电流,但在正常情况下不通过负载电流,它通常是隔离开关的一部分。
3.快分隔离开关分闸时间等于或小于0.5s的隔离开关称为快分隔离开关。
4.断口距离隔离开关的主隔离开关在正常分闸位置时,同相两极触头之间的最短距离,对多断口隔离开关而言,最短距离是指全部断口最短绝缘距离之和。
5.合闸不同期性合闸不同期性是指两相或多相隔离开关的主隔离开关不同时接触时的差异,通常以距离表示。
6.接线端机械负荷在考虑母线的自重、张力、风力、覆冰和雪施加于隔离开关接线端的情况下的最大拉力。
二、隔离开关作用(1)将电气设备与运行中电网隔离,以保证被隔离的电气设备能安全地进行检修维护。
(2)改变运行方式。
在双母线运行的电路中,利用隔离开关可将电气设备或线路从一组母线切换到另一组母线上运行。
(3)接通和断开小电流电路。
三、隔离开关的基本要求(1)隔离开关应具有明显断开点,便于确定被检修的设备或线路是否与电网断开。
(2)隔离开关断开点之间应有可靠的绝缘,以保证在恶劣的气候条件下也能可靠工作,并在过电压及相间闪络的情况下,不致从断开点击穿而危及人身安全。
(3)隔离开关应具有足够的热稳定性和动稳定性,尤其不能因电动力的作用而自动断开,否则将引起严重事故。
(4)隔离开关的结构要简单,动作要可靠。
(5)带有接地隔离开关的隔离开关必须有连锁机构,以保证先断开隔离开关后,再合上接地隔离开关,先断开接地隔离开关后,再合上隔离开关的操作顺序。
(6)隔离开关要装有和断路器之间的连锁机构,以保证正确的操作顺序,杜绝隔离开关带负荷操作的事故发生。
第二部分隔离开关分类及运行要点一、隔离开关分类表2-1 隔离开关分类表2-2 隔离开关结构形式及特点二、运行特点隔离开关处于分闸位置时的空气间隙长度,既要考虑在各种过电压下隔离开关不致发生闪络,还需要考虑检修时人体活动安全范围的要求。
通常人体活动范围为0.75m,故隔离开关打开后空气间隙长度要求不小于最小安全净距加0.75m。
例如,220kV的隔离开关最小安全净距为1.8m(相对地),220kV隔离开关分闸位置的空气间隙长度通常不小于2.55m。
隔离开关在电力系统中的具体作用与电气主接线有关。
例如,双母线接线的母线隔离开关在正常运行时起切换母线的作用,用以将某个回路接入运行方式所规定的工作母线。
在检修断路器时,打开母线及出线隔离开关,在被检修的断路器两侧形成明显的空气间隙断开点,起隔离的作用。
因此双母线接线中的隔离开关,既有隔离作用,又有操作功能。
而在单母线接线或3/2接线中的隔离开关,则只在检修断路器时起隔离作用。
此外,双母线接线中的母线隔离开关在进行切换母线倒闸操作的过程中,同一回路的两组母线隔离开关与母线联络回路会形成环路,为此,母线隔离开关分闸时要具备切除环路电流的能力。
第三部分隔离开关型号表示方法及含义一、型号表示方法隔离开关和接地开关型号的表示方法如下所示:二、型号含义(1)产品名称:“隔离开关”用第一个汉字汉语拼音的第一个字母,即“G”表示。
“接地开关”用第一个汉字汉语拼音的第一个字母,即“J”表示。
(2)使用场所:对于户内场所,用“N”表示;对于户外场所,用“W”表示。
(3)设计序号:由行业管理部门根据鉴定及申领型号的先后顺序确定,用阿拉伯数字“1、2、3”等表示。
(4)改进顺序号:产品有重大改动时,由行业管理部门确认后,用拉丁字母“A、B、C”表示。
(5)额定电压:按照GB153-1993中确定的设备最高电压的千伏(kV)数表示。
(6)一般派生产品标志:一般派生产品标志的规定符号见JG/T8754-1998。
(7)特殊条件使用的派生产品标志:特殊条件使用的派生产品标志的规定符号见JB/T8754-1998。
(8)操动机构类别:S——手力操动机构;T——弹簧操动机构;J——电动机操动机构。
(9)额定电流:以额定电流的安培(A)数表示。
(10)额定短时耐受电流:以额定短时耐受电流的千安(kA)数表示。
(11)企业自定符号:根据需要,由企业自定,如无,则不标注。
第四部分隔离开关结构的基本组成隔离开关的品种虽然较多,但都是由开断元件、支撑绝缘件、传动元件、基座及操动机构五个基本部分组成,其方框图如图4-1所示,示意图如图4-2所示。
开断元件是这些基本组成部分中的核心元件,开关的导电及安全隔离等方面的任务,都需由它来完成。
其他组成部分,都是配合开断元件为完成上述任务而设置的。
图4-1 隔离开关组成方框图图4-2 隔离开关组成示意图基本组成部分的主要零部件及功能见表4-3。
表4-3 隔离开关基本组成部分的主要零部件及其功能名称主要零部件功能开断元件主触头系统、主导电回路开断及关合电力线路、安全隔离电源支撑绝缘件绝缘子等构成的支柱式绝缘件保证开断元件有可靠的对地绝缘、承受开断元件的操作力及各种外力第五部分 户外隔离开关结构形式户外隔离开关的结构形式很多,以支持绝缘子的数量来划分,分为单柱式、双柱式、三柱式。
一、单柱式隔离开关单柱式隔离开关的支持绝缘子只有一个,其瓷柱结构因厂家不同各有不同。
支持绝缘子起绝缘作用,动触头便能与悬挂在母线上的静触头接触或分开,完成分合闸动作。
隔离开关的动作方式可分为双臂折架式、单臂折架式(半折架式)、伸缩式。
双臂折架式在单柱式的发展初期较为广泛采用。
近年仍大量生产成系列产品,见图5-3双臂折架式。
如西门子3DS1型、3DS2型,瑞士BBC 公司的TFP 型、日本富士的PDs 型,中国的GW6型。
半折架式(单臂折架式)与双折架式的区别为,只用双折架式的半边折架,减轻了导电系统的质量,减小了分闸冲击力,在这基础上形成新的伸缩式隔离开关,见图5-4单臂折架式。
如法国MG 公司SSP 系列、国内GW10系列和GW16系列。
单柱半折架或垂直伸缩式隔离开关,因折架臂或伸缩式导管采用高机械强度的铝合金管制成,机械强度高、质量小。
单柱式结构特点:(1)单柱式不需笨重而庞大的底座,因而满足电力建设中占地面积小的要求,能有效地利用变电站的安装面积,对变电站设计易于做出满意的布置方案,有较好的经济效果。
(2)用于架空母线,可在架空母线下面直接将垂直空间用作电气隔离断口。
作为母线隔离开关,除节省占地面积外,还可减少引接导线,分合状态特别清晰。
(3)节省有色金属。
图5-3 双臂折架式图5-4 单臂折架式(4)分合闸时折架上部受力较大,另外在半折架中,由于重心偏移、分闸位置对支柱产生附加弯矩,因此必须提高绝缘支柱强度。
二、双柱式隔离开关双柱式隔离开关由两个支持绝缘子组成,一个断口。
按导电系统隔离开关的动作方式分为水平回转式(亦称中心断路式)、单刀垂直回转式(亦称垂直断路式)、双刀垂直回转式和水平伸缩式。
1.水平回转式隔离开关水平回转式隔离开关由同时起支撑和转动作用的两根绝缘支柱组成。
隔离开关分成两段,固定在支柱上,见图5-5和图5-6。
分闸时,水平回转形成隔离间隙。
此结构除承受母线拉力和电动力外,还承受隔离开关在终点位置制动时的重力。
如,法国DA 公司SPE 形、MG 公司DR 形、瑞士ABB 公司SDF 型、德国3DP2型、日本高岳THBE 型、中国GW4(5)型、都已成系列生产。
2.垂直回转式隔离开关 垂直回转式隔离开关的支撑导电部分的两支持绝缘子是静止的,隔离开关做成一整根,由一根支径较大的瓷柱来转动,见图5-7垂直回转式。
分闸时,隔离开关沿垂直方向回转。
瑞士S&SEV 型、EV-1型也为单刀垂直回转式。
图5-6 GW5型图5-5 GW4型图5-7 垂直伸缩式图5-8 水平伸缩式3.水平伸缩式隔离开关水平伸缩式隔离开关是在单柱垂直断口伸缩式基础上发展的,见图5-8水平伸缩式。
如法MG公司的OH型系列,中国的GW11、GW12、GW17系列产品。
当相间距离受到限制,而且不宜采用具有横向运动的水平回转式时,可采用垂直回转式或伸缩式。
双柱式结构特点:(1)结构简单、动作可靠。
垂直回转式、双柱伸缩式相间距离小,易于向高电压发展。
(2)适宜用作变电站的出线隔离开关。
(3)单刀垂直回转式及伸缩式在整个操作范围内,电流通路均受到严格导向,可达到极高的开关安全性。
三、三柱式隔离开关三柱式隔离开关按隔离开关回转方向分为水平回转式和垂直回转式,其共同点是两端支柱都静止的,转动的中间支柱单独做传动用。
1.水平回转式隔离开关水平回转式隔离开关由中间绝缘支柱带动隔离开关回转,隔离开关对称地装在中间支柱顶部,见图5-9水平回转式。
分合闸时,隔离开关在水平方向回转,分闸后形成两个串联断口。
如法国MG公司SA型和SR1型,日本日立公司PHL型、中国GW7型。
2.垂直回转式隔离开关垂直回转式隔离开关与双柱双刀垂直回转相似,隔离开关分两段安装在中间绝缘柱上,沿垂直方向相向运动,三个绝缘支柱不动,见图5-10垂直回转式。
隔离开关由中间一个直径较小的瓷柱传动操作,分闸后形成两个串联的水平断口,这种结构的两端支持绝缘子承受母线拉力,中间支柱只承受由操作运动而引起的重力。
垂直回转式隔离开关结构特点如下:(1)适合作变电所出线隔离开关。
(2)双断口。
(3)纵向尺寸较大。
(4)可以展敞开式组合电器图5-10 水平回转式图5-10 垂直回转式(注:可编辑下载,若有不当之处,请指正,谢谢!)。
