【CN209513312U】一种小动物实验用病理组织切片装置【专利】

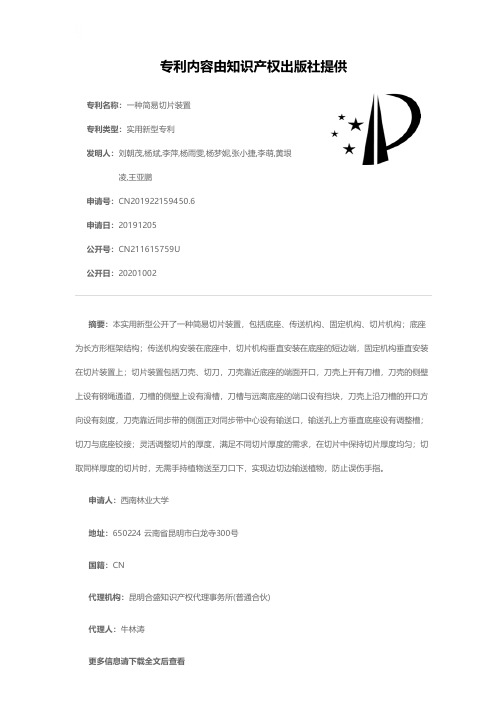

专利名称：一种简易切片装置
专利类型：实用新型专利
发明人：刘朝茂,杨斌,李萍,杨雨雯,杨梦妮,张小捷,李萌,黄垠凌,王亚鹏
申请号：CN201922159450.6
申请日：20191205
公开号：CN211615759U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种简易切片装置，包括底座、传送机构、固定机构、切片机构；底座为长方形框架结构；传送机构安装在底座中，切片机构垂直安装在底座的短边端，固定机构垂直安装在切片装置上；切片装置包括刀壳、切刀，刀壳靠近底座的端面开口，刀壳上开有刀槽，刀壳的侧壁上设有钢绳通道，刀槽的侧壁上设有滑槽，刀槽与远离底座的端口设有挡块，刀壳上沿刀槽的开口方向设有刻度，刀壳靠近同步带的侧面正对同步带中心设有输送口，输送孔上方垂直底座设有调整槽；切刀与底座铰接；灵活调整切片的厚度，满足不同切片厚度的需求，在切片中保持切片厚度均匀；切取同样厚度的切片时，无需手持植物送至刀口下，实现边切边输送植物，防止误伤手指。

申请人：西南林业大学
地址：650224 云南省昆明市白龙寺300号
国籍：CN
代理机构：昆明合盛知识产权代理事务所(普通合伙)
代理人：牛林涛
更多信息请下载全文后查看。

专利名称：一种生物实验用样品切片装置专利类型：实用新型专利
发明人：王媛媛,马永珍,袁偌涵,邵玟涵申请号：CN201922002257.1
申请日：20191119
公开号：CN211027349U
公开日：
20200717
专利内容由知识产权出版社提供
摘要：本实用新型涉及生物实验技术领域，尤其涉及一种生物实验用样品切片装置，包括机体，所述机体的一侧设置切片台，切片台上部的两侧均水平安装固定有支撑块，支撑块上放置有圆环块，圆环块对半设置有吹气环、吸尘环，且吹气环、吸尘环顶端的安装固定有螺纹杆，螺纹杆的顶端安装固定有连接球，吹气环顶端上的连接球通过气管与气泵的输出端连接，吸尘环顶端上的连接球通过气管与吸尘器连接，且气泵和吸尘器均安装在机体外的固定板上，从而能够快速高效的清理切片台的灰尘，使得切片台能够正常使用。

申请人：沈阳农业大学
地址：110161 辽宁省沈阳市东陵路120号
国籍：CN
代理机构：六安市新图匠心专利代理事务所(普通合伙)
代理人：朱小杰
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652460.0(22)申请日 2019.05.08(73)专利权人 山东中医药高等专科学校地址 264199 山东省烟台市滨海东路508号(72)发明人 刘晓岚　尹秀花　曲晓媛　王枫　卢强　(74)专利代理机构 南昌大牛专利代理事务所(普通合伙) 36135代理人 孙林(51)Int.Cl.G01N 1/06(2006.01)G01N 1/28(2006.01)(54)实用新型名称一种实验课用的病理切片装置(57)摘要本实用新型公开了一种实验课用的病理切片装置，包括安装板，安装板的外侧设置有挡块，安装板的一端侧面固定安装有固定块，固定块的内侧滑动连接有第一滑动杆，第一滑动杆的一端固定安装有移动块，移动块的内侧设置有转槽，转槽的内壁转动连接有转块，转块的外侧固定连接有丝杆，丝杆的外侧与固定块螺纹连接，丝杆的一端固定安装有转盘，移动块的内侧滑动连接有第二滑动杆，第二滑动杆的一端固定连接有第一限位块，第二滑动杆的一端固定连接有夹板，该实验课用的病理切片装置：在夹紧力过大时可以进行收缩，防止加紧力过大而导致石蜡包产生形变，且在对石蜡包进行夹持时，可以防止石蜡包向外挤出，保证位置的准确。

权利要求书1页 说明书3页 附图2页CN 209783940 U 2019.12.13C N 209783940U权　利　要　求　书1/1页CN 209783940 U1.一种实验课用的病理切片装置，包括安装板(1)，其特征在于：所述安装板(1)的外侧设置有挡块(2)，所述安装板(1)的一端侧面固定安装有固定块(7)，所述固定块(7)的内侧滑动连接有第一滑动杆(8)，所述第一滑动杆(8)的一端固定安装有移动块(9)，所述移动块(9)的内侧设置有转槽(10)，所述转槽(10)的内壁转动连接有转块(11)，所述转块(11)的外侧固定连接有丝杆(12)，所述丝杆(12)的外侧与固定块(7)螺纹连接，所述丝杆(12)的一端固定安装有转盘(13)，所述移动块(9)的内侧滑动连接有第二滑动杆(14)，所述第二滑动杆(14)的一端固定连接有第一限位块(15)，所述第二滑动杆(14)的一端固定连接有夹板(16)，所述第二滑动杆(14)的外侧套接有第一弹簧(17)。

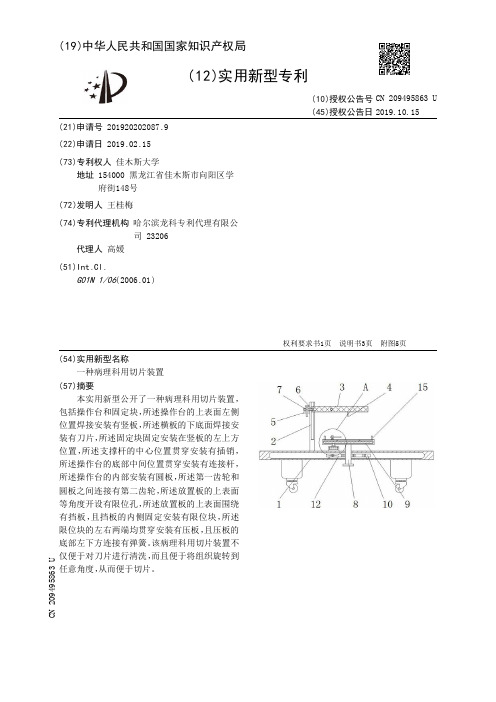

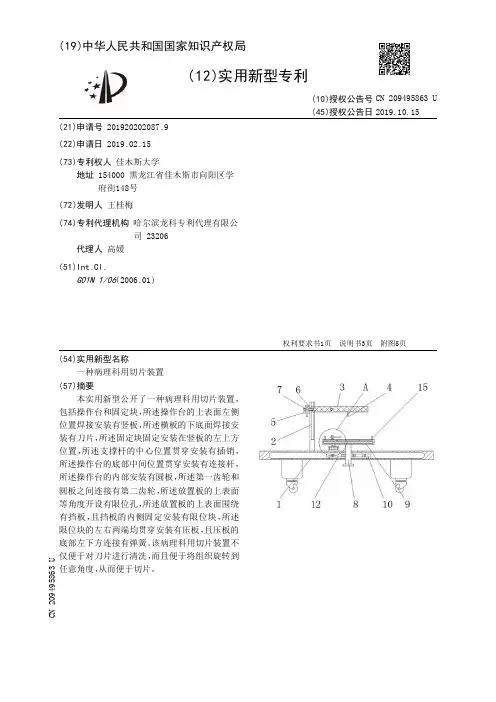

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202087.9(22)申请日 2019.02.15(73)专利权人 佳木斯大学地址 154000 黑龙江省佳木斯市向阳区学府街148号(72)发明人 王桂梅　(74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.G01N 1/06(2006.01)(54)实用新型名称一种病理科用切片装置(57)摘要本实用新型公开了一种病理科用切片装置，包括操作台和固定块，所述操作台的上表面左侧位置焊接安装有竖板，所述横板的下底面焊接安装有刀片，所述固定块固定安装在竖板的左上方位置，所述支撑杆的中心位置贯穿安装有插销，所述操作台的底部中间位置贯穿安装有连接杆，所述操作台的内部安装有圆板，所述第一齿轮和圆板之间连接有第二齿轮，所述放置板的上表面等角度开设有限位孔，所述放置板的上表面围绕有挡板，且挡板的内侧固定安装有限位块，所述限位块的左右两端均贯穿安装有压板，且压板的底部左下方连接有弹簧。

该病理科用切片装置不仅便于对刀片进行清洗，而且便于将组织旋转到任意角度，从而便于切片。

权利要求书1页 说明书3页 附图5页CN 209495863 U 2019.10.15C N 209495863U权　利　要　求　书1/1页CN 209495863 U1.一种病理科用切片装置，包括操作台（1）和固定块（5），其特征在于：所述操作台（1）的上表面左侧位置焊接安装有竖板（2），且竖板（2）的右侧卡合安装有横板（3），所述横板（3）的下底面焊接安装有刀片（4），所述固定块（5）固定安装在竖板（2）的左上方位置，且固定块（5）的上方安装有支撑杆（6），所述支撑杆（6）的中心位置贯穿安装有插销（7），所述操作台（1）的底部中间位置贯穿安装有连接杆（8），且连接杆（8）的顶部焊接有放置板（9），所述操作台（1）的内部安装有圆板（10），且圆板（10）的内侧中心位置安装有第一齿轮（11），所述第一齿轮（11）和圆板（10）之间连接有第二齿轮（12），所述放置板（9）的上表面等角度开设有限位孔（13），且放置板（9）的底部左下方位置安装有污水箱（14），所述放置板（9）的上表面围绕有挡板（15），且挡板（15）的内侧固定安装有限位块（16），所述限位块（16）的左右两端均贯穿安装有压板（17），且压板（17）的底部左下方连接有弹簧（18）。

专利名称：一种病理取样切片装置专利类型：实用新型专利
发明人：姜军永,汤玉兰
申请号：CN201820404764.0申请日：20180325
公开号：CN207964321U
公开日：
20181012
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种病理取样切片装置,包括载物台、操作台、高温蒸汽除菌机，载物台下方设置有移动轮，载物台内部设置有高温蒸汽除菌机，高温蒸汽除菌机上方设置有连接管，高温蒸汽除菌机下方设置有垃圾箱，载物台一侧设置有物品存放台，载物台顶部设置有清洗池，清洗池顶部设置有清洗剂存放台，清洗池上方设置有水龙头，载物台上方设置有操作台，操作台内部设置有切片刀存放盒，操作台底部设置有喷气口，操作台顶部设置有日光灯，操作台上方设置有工作窗口，工作窗口中央设置有放大器，操作台前端设置有隔离防护手套，操作台另一侧设置有密封门。

有益效果在于：设置有除菌设备，防止细菌对样本的污染和影响，结构简单，操作方便。

申请人：姜军永
地址：264300 山东省威海市荣成市观海中路116号
国籍：CN
代理机构：青岛高晓专利事务所(普通合伙)
代理人：张晓波
更多信息请下载全文后查看。

专利名称：一种病理科样本制作用切片装置专利类型：发明专利
发明人：于惠
申请号：CN202010971967.X
申请日：20201106
公开号：CN112067396A
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本发明提供一种病理科样本制作用切片装置，涉及医疗器械领域。

该病理科样本制作用切片装置，包括底板，所述底板的上端面靠前端固定设置有固定框架和一号电机，所述一号电机设置于固定框架的一侧中端，所述固定框架的两内侧壁中心转动设置有丝杆，所述丝杆的一端贯穿固定框架侧壁且与一号电机的输出端固定连接，所述固定框架的两侧壁之间设置有滑轨，所述滑轨固定设置在底板的上端面上，所述丝杆的杆身上螺纹套设有滑块。

本发明提供一种病理科样本制作用切片装置，该装置整体操作简单，医护人员使用起来极为方便，可以一次将样本切成多个大小完全相同的切片状，不必每次切割都重新固定样本，大大节约了医护人员的时间。

申请人：于惠
地址：266555 山东省青岛市黄岛区黄浦江路9号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种病理科样本制作用切片装置专利类型：发明专利
发明人：丁伟山
申请号：CN202010512826.1
申请日：20200608
公开号：CN111624019A
公开日：
20200904
专利内容由知识产权出版社提供
摘要：本发明公开了一种病理科样本制作用切片装置，包括切片台，所述切片台的顶部左侧固定设置有切片盒，所述切片盒内沿水平方向活动安装有切片板，切片板底侧设有用于对切片板进行水平移动的切片板移动机构，位于切片板上方的切片盒内沿竖直方向活动安装有切片组件。

本发明中，提供了一种对环状样本进行切片的装置，可以对一些环状样本进行方便快速有效的切片工作，机械化程度高，不需要凭借医生的经验操作，操作简单，省时省力，大大提高了环状样本切片的工作效率，以方便人们后续进行样本切片病理诊断研究的进行，解决了现有技术中还缺少对一些环状样本无法进行方便有效切片的问题。

申请人：丁伟山
地址：273199 山东省济宁市曲阜市天官第街63号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：李枝玲
更多信息请下载全文后查看。

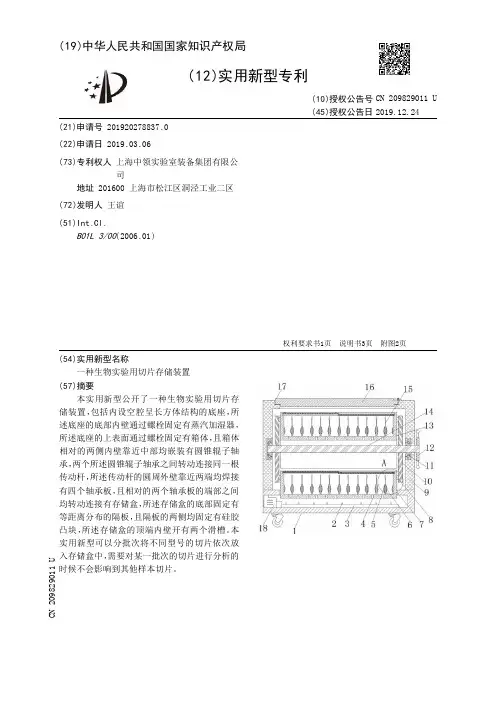

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920278837.0(22)申请日 2019.03.06(73)专利权人 上海中领实验室装备集团有限公司地址 201600 上海市松江区洞泾工业二区(72)发明人 王谊　(51)Int.Cl.B01L 3/00(2006.01)(54)实用新型名称一种生物实验用切片存储装置(57)摘要本实用新型公开了一种生物实验用切片存储装置，包括内设空腔呈长方体结构的底座，所述底座的底部内壁通过螺栓固定有蒸汽加湿器，所述底座的上表面通过螺栓固定有箱体，且箱体相对的两侧内壁靠近中部均嵌装有圆锥辊子轴承，两个所述圆锥辊子轴承之间转动连接同一根传动杆，所述传动杆的圆周外壁靠近两端均焊接有四个轴承板，且相对的两个轴承板的端部之间均转动连接有存储盒，所述存储盒的底部固定有等距离分布的隔板，且隔板的两侧均固定有硅胶凸块，所述存储盒的顶端内壁开有两个滑槽。

本实用新型可以分批次将不同型号的切片依次放入存储盒中，需要对某一批次的切片进行分析的时候不会影响到其他样本切片。

权利要求书1页 说明书3页 附图2页CN 209829011 U 2019.12.24C N 209829011U权　利　要　求　书1/1页CN 209829011 U1.一种生物实验用切片存储装置，包括内设空腔呈长方体结构的底座（1），其特征在于，所述底座（1）的底部内壁通过螺栓固定有蒸汽加湿器（18），所述底座（1）的上表面通过螺栓固定有箱体（9），且箱体（9）相对的两侧内壁靠近中部均嵌装有圆锥辊子轴承（11），两个所述圆锥辊子轴承（11）之间转动连接同一根传动杆（14），所述传动杆（14）的圆周外壁靠近两端均焊接有四个轴承板（10），且相对的两个轴承板（10）的端部之间均转动连接有存储盒（13），所述存储盒（13）的底部固定有等距离分布的隔板（5），且隔板（5）的两侧均固定有硅胶凸块（6），所述存储盒（13）的顶端内壁开有两个滑槽（19），且两个滑槽（19）内均滑动连接有玻璃板（20）。

专利名称：一种动物实验用脑切片装置专利类型：实用新型专利
发明人：王新波,崔涛,董卓
申请号：CN201820017181.2
申请日：20180104
公开号：CN208420409U
公开日：
20190122
专利内容由知识产权出版社提供
摘要：本实用新型涉及生物学实验技术领域，特别涉及一种动物实验用脑切片装置，包括刀片卡槽、刀片、卡槽套和脑膜，刀片卡槽内设有数个同等距离的平行卡槽，刀片固定在平行卡槽，脑膜内设有刀片导向槽，刀片卡槽与卡槽套相连，卡槽套与脑膜相连，刀片卡槽可在卡槽套上平行推拉，实现抽屉式收进和展开的效果，卡槽套与脑膜通过合页相连，卡槽套与脑膜可对开和闭合。

本实用新型提供了一种可在短时间内完成切片工作又便于将切好的脑组织与刀片分离，能够使实验人员更快更好地完成切片实验的动物实验用脑切片装置。

申请人：上海钰森生物技术有限公司
地址：201100 上海市闵行区北松路3589号671座
国籍：CN
更多信息请下载全文后查看。

专利名称：一种样本观察用切片装置专利类型：实用新型专利
发明人：万鹏
申请号：CN201921141032.8
申请日：20190719
公开号：CN210665215U
公开日：
20200602
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种样本观察用切片装置，包括固定外壳，所述固定外壳的下端固定连接有粘合底座，所述固定外壳的中段上端内部开设有滑动槽，所述固定外壳的中段固定安装有反光透镜，所述滑动槽的内部活动连接有切片机，所述切片机的外侧固定连接有扶手，所述反光透镜的底端固定连接有照明灯，所述固定外壳靠近中段的部分开设有定位开口。

该样本观察用切片装置，粘合底座底的设计有利于保持整个切片装置底端的稳固效果，切片机可以移动将切片均匀的切断，提高了此切片装置使用时的便捷性，反光透镜能够很好的将光线透出，帮助切片观察剪切的方便度，整个设备可放置多种不同尺寸宽度的切片本体，保证了设备的适用范围的提高。

申请人：武汉伽德替赛生物科技有限公司
地址：430000 湖北省武汉市东湖新技术开发区高新二路388号武汉光谷国际生物医药企业加速器一期工程一号厂房1单元402室
国籍：CN
更多信息请下载全文后查看。
