动车组牵引传动系统

crh1型动车组牵引传动系统的工作原理CRH1型动车组的牵引传动系统是一种电力传动系统，由以下几个主要部分组成：1. 主变压器（Main Transformer）：将输入的高电压交流电能转换为适合驱动电机的低电压交流电能。

2. 三相异步牵引电动机（Three-phase Asynchronous Traction Motor）：采用交流电供电，通过电磁感应产生旋转力，将电能转换为机械能，驱动车辆前进。

3. 变频装置（Variable Frequency Drive）：控制电动机的转速和扭矩。

它将来自主变压器的低电压交流电能转换为可调频率、可调电压的交流电，以满足不同工况下的牵引需求。

4. 牵引变流器（Traction Inverter）：将变频装置输出的交流电能转换为直流电能，供给电动机使用。

5. 牵引控制器（Traction Controller）：负责控制和监测牵引传动系统的各个部分，包括电压、电流、转速等参数的调节与保护。

6. 齿轮箱（Gearbox）：连接电动机和车轮，通过齿轮传动将电动机的高速旋转转换为车轮的合适速度和扭矩。

7. 轮对（Wheelset）：将齿轮箱输出的扭矩传递给车轮，推动车辆前进。

整个系统的工作原理是：主变压器将输入的高电压交流电能转换为低电压交流电能，并通过变频装置调节输出电能的频率和电压。

牵引变流器将变频装置输出的交流电能转换为直流电能供给电动机使用。

牵引控制器对牵引传动系统进行监测和控制，调节电压、电流、转速等参数以满足不同的牵引需求。

电动机接受来自牵引变流器的电能，并通过电磁感应产生旋转力，将电能转换为机械能驱动车辆前进。

齿轮箱将电动机高速旋转的动力传递给车轮，推动车辆行驶。

总结起来，CRH1型动车组的牵引传动系统利用电能转换原理，通过主变压器、电动机、变频装置、牵引变流器和齿轮箱等部件实现电能到机械能的转换，从而推动车辆前进。

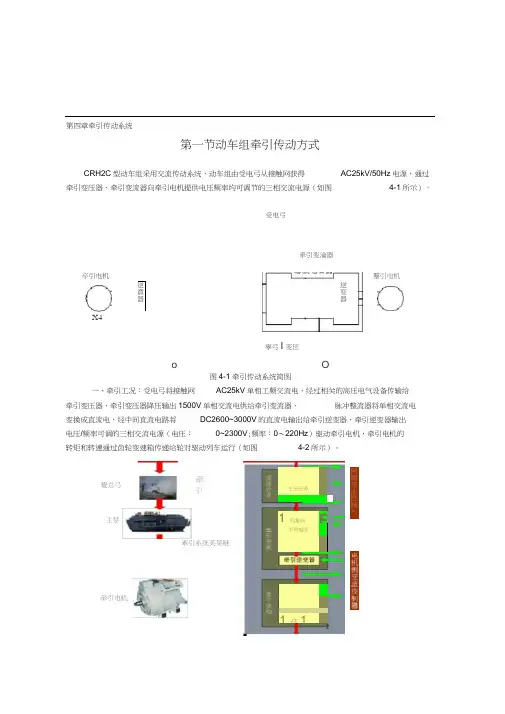

主妥压务1 四象辰E半冋电压1 珏 1第一节动车组牵引传动方式CRH2C 型动车组采用交流传动系统，动车组由受电弓从接触网获得AC25kV/50Hz 电源，通过牵引变压器、牵引变流器向牵引电机提供电压频率均可调节的三相交流电源（如图4-1所示）。

受电弓牵引变淪器oO图4-1牵引传动系统简图一、牵引工况：受电弓将接触网AC25kV 单相工频交流电，经过相关的高压电气设备传输给牵引变压器，牵引变压器降压输出1500V 单相交流电供给牵引变流器， 脉冲整流器将单相交流电变换成直流电，经中间直流电路将 DC2600~3000V 的直流电输出给牵引逆变器，牵引逆变器输出电压/频率可调的三相交流电源（电压：0~2300V ;频率：0〜220Hz ）驱动牵引电机，牵引电机的转矩和转速通过齿轮变速箱传递给轮对驱动列车运行（如图4-2所示）。

第四章牵引传动系统卒引电机逆賁器逆变器X4羣引电机辜弓I 变压器覺总弓牵引主婪牵引电机牽引系统芙菜链网恻变洼控制»图4-2牵引工况传动简图二、再生制动：一方面，通过控制牵引逆变器使牵引电机处于发电状态，牵引逆变器工作于 整流状态，牵引电机发出的三相交流电被整定为直流电并对中间直流环节进行充电， 使中间直流环节电压上升；另一方面，脉冲整流器工作于逆变状态，中间直流回路直流电源被逆变为单相交流电，该交流电通过真空断路器、受电弓等高压设备反馈给接触网，从而实现能量再生（如图4-3所示）。

图4-3再生制动工况传动简图三、牵引电机采用三相鼠笼式牵引电机，其轴端设置速度传感器，实时检测电机转速（转子频率），对牵引和制动进行实时控制。

M1车和M2车传动系统独立控制，某动车故障时，故障动车将被隔离，无故障动车可以继续为列车提供动力； 当某个基本单元故障时，可通过VCE 切除故障单元，而不会影响其它单元工作。

图4-4为牵引系统主电路原理图。

再 生珂刘殳.■山壮7器电机测些沆挖制»。

CRH2型动车组牵引传动系统工作原理及控制简介CRH2型动车组是中国铁路总公司研制的一种高速动车组，它采用了先进的牵引传动系统，使得列车运行更加平稳、舒适、安全。

本文将对CRH2型动车组牵引传动系统的工作原理及控制做简要介绍。

牵引传动系统设计结构CRH2型动车组牵引传动系统主要由两部分组成：1.传动控制装置（Traction Control Unit，简称TCU）：负责对牵引变流器进行控制，使它能够在不同工况下提供合适的电能给电机车转动。

2.永磁同步电机：由牵引变流器接受高压直流电流，再将其转化为交流电流供给电机。

永磁同步电机与牵引变流器通过两根电缆相互连接，通过双馈变流器的控制可以调整电机的转速、电流及扭矩。

工作原理当列车开始加速时，列车的电控系统将加速命令发给TCU，TCU会根据加速命令计算出需要给永磁同步电机提供多少电能，然后再将指令发送给牵引变流器。

牵引变流器会将直流电信号转换成三相交流电信号，通过永磁同步电机的转子产生电磁场，与电机内部的电磁场相互作用，产生转矩，从而使电车向前行驶。

当列车开始减速时，列车的电控系统将减速命令发给TCU，TCU会根据减速命令计算出需要回收多少列车惯性能量供给电网，然后再将指令发送给牵引变流器。

牵引变流器将列车由电动状态转为电制动状态，在电机内部通过电气反向转换的方式，将电能从电机中抽走转化成电动红外辐射远距离无线通信份额，反馈到直流供电系统中，从而实现了回收列车惯性能量的目的。

控制系统设计控制方式CRH2型动车组采用了集中式控制方式，所有永磁同步电机通过车载TCU统一控制，从而使整个牵引传动系统工作更加稳定。

在TCU中，采用了现代化的控制理念，通过高效控制算法实现列车的稳定加速和减速，并满足列车输入输出功率的匹配。

控制原理TCU通过精准测量永磁同步电机的工作状态，包括转速、电流、电压等参数，来掌握牵引传动系统的工作状态。

当需要加速或减速时，TCU会立即对永磁同步电机的控制信号进行调整，从而保证列车稳定运行。

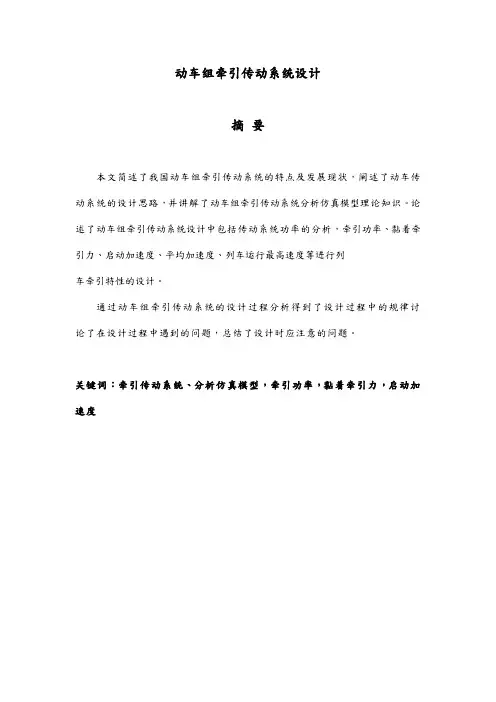

动车组牵引传动系统设计摘要本文简述了我国动车组牵引传动系统的特点及发展现状，阐述了动车传动系统的设计思路，并讲解了动车组牵引传动系统分析仿真模型理论知识。

论述了动车组牵引传动系统设计中包括传动系统功率的分析，牵引功率、黏着牵引力、启动加速度、平均加速度、列车运行最高速度等进行列车牵引特性的设计。

通过动车组牵引传动系统的设计过程分析得到了设计过程中的规律讨论了在设计过程中遇到的问题，总结了设计时应注意的问题。

关键词：牵引传动系统、分析仿真模型，牵引功率，黏着牵引力，启动加速度第一章 CRH3型动车组的牵引传动系统的简介1.1 CRH3型动车组的牵引传动系统的简介CRH3型动车组为8辆编组的动力分散交流传动电动车组，4动4拖，其中相邻的两辆动车为一个基本动力单元，每个动力单元具有独立的牵引传动系统，如图l所示，主要由1台主变压器、2台牵引变流器和8台牵引电机等组成。

牵引变压器原边额定电压为单相交流25 kV／50 Hz，副边为l 550 V／50 Hz。

牵引变流器输入侧为四象限脉冲整流器(4QC)，2个4QC并联为一个共同的DC连接供电，中间电容区部分存储能量，输出平滑的直流电压。

输出端为一个PWM逆变器，将DC连接电压转换成牵引系统所要求的变压变频i相电源驱动4个并联的异步牵引电机。

本研究采用DTC系统来控制逆变和电机驱动部分，并对整个牵引传动系统进行建模研究。

1.2 CRH3型动车组的牵引传动系统的特点CRH3型动车组在不同的速度时刻根据牵引／制动曲线输出所需的牵引力，使动车组顺利完成牵引或制动过程。

牵引工况时，牵引力和速度的数学关系为：再生制动时，制动力和速度的数学关系为：1.3.我国机车电传动技术的发展与现状1 交-直传动技术的发展1958年底，我国试制出第1台干线电力机车，即6Y1型电力机车。

6Y1型电力机车是以前苏联H60型干线交直流传动电力机车为样板，按照中国铁路规范进行研制的。

由于当时大功率电力电子器件尚未成熟，可用的整流器件是引燃管。

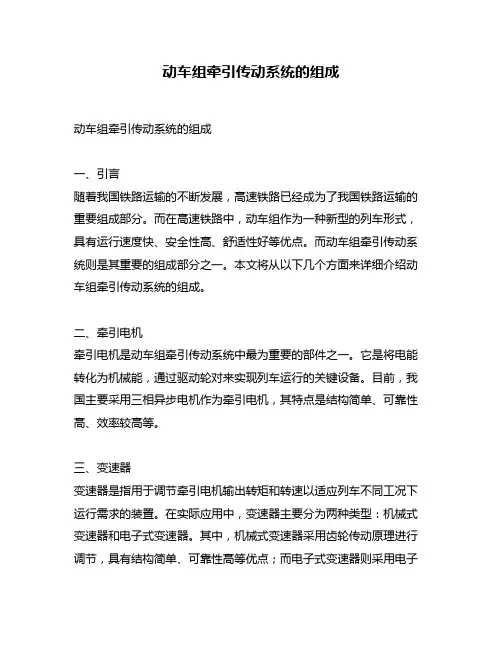

动车组牵引传动系统的组成动车组牵引传动系统的组成一、引言随着我国铁路运输的不断发展，高速铁路已经成为了我国铁路运输的重要组成部分。

而在高速铁路中，动车组作为一种新型的列车形式，具有运行速度快、安全性高、舒适性好等优点。

而动车组牵引传动系统则是其重要的组成部分之一。

本文将从以下几个方面来详细介绍动车组牵引传动系统的组成。

二、牵引电机牵引电机是动车组牵引传动系统中最为重要的部件之一。

它是将电能转化为机械能，通过驱动轮对来实现列车运行的关键设备。

目前，我国主要采用三相异步电机作为牵引电机，其特点是结构简单、可靠性高、效率较高等。

三、变速器变速器是指用于调节牵引电机输出转矩和转速以适应列车不同工况下运行需求的装置。

在实际应用中，变速器主要分为两种类型：机械式变速器和电子式变速器。

其中，机械式变速器采用齿轮传动原理进行调节，具有结构简单、可靠性高等优点；而电子式变速器则采用电子控制技术进行调节，其优点是能够实现更精确的调节和更高的效率。

四、传动装置传动装置是指将牵引电机输出的转矩和转速通过轴承、齿轮等部件传递给驱动轮对的装置。

在实际应用中，常见的传动装置有两种：一种是直接连接式传动，即将牵引电机与驱动轮对通过一个联轴器直接连接；另一种是间接连接式传动，即将牵引电机与驱动轮对之间通过减速器等部件进行间接连接。

五、控制系统控制系统是指用于控制和调节牵引传动系统运行状态的设备。

在实际应用中，控制系统主要分为两类：一类是自动控制系统，即由列车自身设备根据预设程序进行自主控制；另一类是人工控制系统，即由司机根据列车运行情况进行手动操作。

六、总结综上所述，动车组牵引传动系统的组成包括了牵引电机、变速器、传动装置以及控制系统等多个部分。

这些部件的协同作用，使得动车组能够实现快速、平稳、安全的运行，为我国铁路运输事业的发展做出了重要贡献。

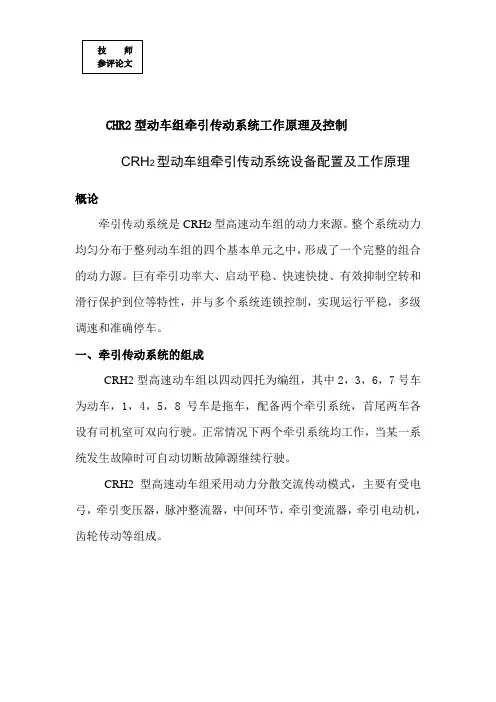

CHR2型动车组牵引传动系统工作原理及控制CRH2型动车组牵引传动系统设备配置及工作原理概论牵引传动系统是CRH2型高速动车组的动力来源。

整个系统动力均匀分布于整列动车组的四个基本单元之中，形成了一个完整的组合的动力源。

巨有牵引功率大、启动平稳、快速快捷、有效抑制空转和滑行保护到位等特性，并与多个系统连锁控制，实现运行平稳，多级调速和准确停车。

一、牵引传动系统的组成CRH2型高速动车组以四动四托为编组，其中2，3，6，7号车为动车，1，4，5，8号车是拖车，配备两个牵引系统，首尾两车各设有司机室可双向行驶。

正常情况下两个牵引系统均工作，当某一系统发生故障时可自动切断故障源继续行驶。

CRH2型高速动车组采用动力分散交流传动模式，主要有受电弓，牵引变压器，脉冲整流器，中间环节，牵引变流器，牵引电动机，齿轮传动等组成。

二、牵引传动系统的主要设备配置2.1：车顶设备配置各车辆间的主电路均采用高压电缆和高压电缆连接器连接。

高压电缆连接器分为直线型，5度倾斜型，T型等几种，通过这些高压电缆连接器接通高压电缆。

供电设备配置在4，6号车前部车顶，主要有受电弓和接地保护开关等。

2.2：车底设备配置动车组牵引传动系统车底设备主要有网侧高压电气设备，牵引变压器，牵引变流器，牵引电动机等设备组成。

全列共计2台牵引变压器，4台牵引变流器，16台牵引电动机。

牵引变压器位于2，6号车底，牵引变流器和牵引电动机皆配置在2，3，6，7号车底。

三、动车组牵引传动系统主要设备3.1：受电弓动车组受电弓是从接触网获得电能的主要设备，也是动车组主电路的高压设备之一。

受电弓主要通过列车运行时压缩空气进入升弓装置气囊升起受电弓，使受电弓滑板与接触线接触而获电；绛弓时排出气囊内压缩空气使受电弓落下。

3.2：接地保护开关受电弓和接地保护开关安装在同一车辆上。

接地保护开关通过把特高压电源接地，防止对车体施加特高电压。

当主电路发生电流异常或接触网电压异常等事故时，强制性地操作保护接地开关，把接触网接地，使接地电流流向接触网，变电站供电系统中的隔离开关跳闸，接触网处于无电压状态，以保护动车组不受损坏。

CRH380B动车组牵引传动系统本章主要介绍动车组牵引传动系统工作原理及主要组成部件牵引变压器、变流器、牵引电机及限压电阻等电气设备结构、性能特点。

第一节动车组牵引传动方式CRH380B动车组整列为一个高压单元，由两个对称的牵引单元组成（每四辆车为一个牵引单元），牵引单元间由车顶高压线缆连接。

CRH380BL动车组由两个独立的高压单元组成（前、后八辆分别为一个高压单元），每个高压单元由两个对称的牵引单元组成（每四辆车为一个牵引单元），牵引单元间由车顶高压线缆连接。

如图4-1所示图4-1 CRH380BL动车组高压单元CRH380B和CRH380BL动车组高压供电系统组成、工作原理基本相同：接触网高压电经受电弓进入动车组，经主断路器(MCB)等高压部件，一路直接进入本牵引单元、另一路经隔离开关(RLDS)、车顶高压电缆进入另一牵引单元。

CRH380B动车组牵引传动系统采用4动4拖的动力配置，01、03、06、08车为动车，02、04、05、07车为拖车，全列由2个牵引单元组成，每个牵引单元由1台变压器、两台变流器和2个动车的8台牵引电机组成，全车共计16台牵引电动机；CRH380BL动车组牵引传动系统采用8动8拖的动力配置，01、03、06、08、09、11、14、16车为动车，02、04、05、07、10、12、13、15车为拖车，全列由四个牵引单元组成，每个牵引单元由一台变压器、两台变流器和2个动车的8台牵引电机组成，全车共计32台牵引电动机。

第二节牵引系统构成及工作原理一、原理及基本组成CRH380B动车组整列为一个高压单元，由两个对称的牵引单元组成（每四辆车为一个牵引单元,如图4-2），牵引单元间由车顶高压线缆连接。

CRH380BL动车组由两个独立的高压单元组成（前、后八辆分别为一个高压单元），每个高压单元由两个对称的牵引单元组成（每四辆车为一个牵引单元），牵引单元间由车顶高压线缆连接。

图4-2 牵引单元CRH380B(L)动车组高压供电系统组成、工作原理基本相同。

第六章 CRH2 型动车组牵引传动系统第一节概述一、CRH2 牵引传动系统基本组成CRH2 动车组牵引传动系统主要由受电弓（包括高压电器设备）、牵引变压器、四象限变流器、牵引逆变器和牵引电机组成。

1．高压电器设备高压电器主要作用是完成从接触网到牵引变压器的供电。

主要包括：受电弓、主断路器、避雷器、电流互感器、接地保护开关等。

CRH2 动车组采用 DSA250 型受电弓。

该受电弓为单臂型结构，额定电压/电流为 25kV/1000A，接触压力 70±5N,弓头宽度约 1950mm，具有自动降弓功能，适应接触网高度为 5300～6500mm，列车运行速度 250km/h。

CRH2 动车组采用 CB201C-G3 型主断路器。

主断路器为真空型，额定开断容量为 100MVA，额定电流 AC200A，额定断路电流 3400A，额定开断时间小于 0.06s，采用电磁控制空气操作。

CRH2 动车组采用 LA204 或 LA205 型避雷器。

额定电压为 AC42kV （RMS），动作电压为 AC57kV 以下（V1mA，DC），限制电压为107kV。

由氧化锌（ZnO）为主的金属氧化物组成,是非线性高电阻体的无间隙避雷器。

CRH2 动车组采用 TH-2 型高压电流互感器。

变流比为 200/5A，用于检测牵引变压器原边电流值。

CRH2 动车组 SH2052C 型接地保护开关。

额定瞬时电流为6000A（15 周），电磁控制空气操作，具有安全连锁。

2．牵引变压器 CRH2 动车组采用的是 TM210 型牵引变压器，一个基本动力单元 1 个，全列共计 2 个。

采用壳式结构、车体下吊挂、油循环强迫风冷方式。

具有 1 个原边绕组（25kV,3060kVA）、 2 个牵引绕组（1500V，2×1285kVA），一个辅助绕组（400V，490kVA）。

3．牵引变流器 CRH2 动车组采用的是 CI11 型牵引变流器，一个基本动力单元 2 个，全列共计 4 个。

第六章 CRH2 型动车组牵引传动系统第一节概述一、CRH2 牵引传动系统基本组成CRH2 动车组牵引传动系统主要由受电弓（包括高压电器设备）、牵引变压器、四象限变流器、牵引逆变器和牵引电机组成。

1．高压电器设备高压电器主要作用是完成从接触网到牵引变压器的供电。

主要包括：受电弓、主断路器、避雷器、电流互感器、接地保护开关等。

CRH2 动车组采用 DSA250 型受电弓。

该受电弓为单臂型结构，额定电压/电流为 25kV/1000A，接触压力 70±5N,弓头宽度约 1950mm，具有自动降弓功能，适应接触网高度为 5300～6500mm，列车运行速度 250km/h。

CRH2 动车组采用 CB201C-G3 型主断路器。

主断路器为真空型，额定开断容量为 100MVA，额定电流 AC200A，额定断路电流 3400A，额定开断时间小于 0.06s，采用电磁控制空气操作。

CRH2 动车组采用 LA204 或 LA205 型避雷器。

额定电压为 AC42kV （RMS），动作电压为 AC57kV 以下（V1mA，DC），限制电压为107kV。

由氧化锌（ZnO）为主的金属氧化物组成,是非线性高电阻体的无间隙避雷器。

CRH2 动车组采用 TH-2 型高压电流互感器。

变流比为 200/5A，用于检测牵引变压器原边电流值。

CRH2 动车组 SH2052C 型接地保护开关。

额定瞬时电流为6000A（15 周），电磁控制空气操作，具有安全连锁。

2．牵引变压器 CRH2 动车组采用的是 TM210 型牵引变压器，一个基本动力单元 1 个，全列共计 2 个。

采用壳式结构、车体下吊挂、油循环强迫风冷方式。

具有 1 个原边绕组（25kV,3060kVA）、 2 个牵引绕组（1500V，2×1285kVA），一个辅助绕组（400V，490kVA）。

3．牵引变流器 CRH2 动车组采用的是 CI11 型牵引变流器，一个基本动力单元 2 个，全列共计 4 个。

CRH2型动车组牵引传动概述7.1.1牵引传动系统的组成CRH2型动车组编组形式为8辆编组，动力配置为4M-F4T，即Tlc-M2-M1-T2-Tlk-M2-Mls-T2c，其中相邻的两辆动车为1个基本动力单元。

每个动力单元具有独立的牵引传动系统。

CRH2型动车组采用交流传动系统，主要由受电弓(包括高压电器设备)、牵引变压器、脉冲整流器、中间环节、牵引逆变器、牵引电动机、齿轮传动等组成。

动车组受电弓从接触网获得AC25000V/50Hz电源，为了满足动车组牵引特性的要求，牵引电动机需要电压频率均可调节的三相交流电源。

牵引传动系统组成原理参见图7.1。

7.1.2牵引传动系统能量变换及传递列车牵引运行是将电能转换成机械能，能量变换与传递的途径如图7.2黑色箭头所示；再生制动运行是将机械能转换成电能，能量变换与传递的途径如图7.2白色箭头所示。

列车牵引运行时：受电弓将接触网AC25kV单相工频交流电，经过相关的高压电气设备传输给牵引变压器，牵引变压器降压输出1500V单相交流电供给牵引变流器，脉冲整流器将单相交流电变换成直流电，经中间直流电路将DC2600～3000V的直流电输出给牵引逆变器，牵引逆变器输出电压/频率可调的三相交流电源(电压：O～2300V；频率：0～220Hz)驱动牵引电动机，牵引电动机的转矩和转速通过齿轮变速箱传递给轮对驱动列车运行。

实现电能到机械能的转换。

再生制动时：控制牵引逆变器使牵引电动机处于发电状态，牵引逆变器工作于整流状态，牵引电动机发出的三相交流电被整流为直流电并对中间直流环节进行充电，使中间直流环节电压上升。

脉冲整流器工作于逆变状态，中间直流回路直流电被逆变为单相交流电，该交流电通过牵引变压器、真空断路器、受电弓等高压设备反馈给接触网，从而实现机械能到电能的转换。

7.1.3牵引传动系统主电路牵引传动系统主电路结构原理简图如图7.3所示，主电路原理图如图7.4所示。

动车组由受电弓从接触网接受25kV，50Hz单相交流电，通过真空断路器(VCB)连接到牵引变压器原边绕组。

关于CRH5型动车组牵引传动系统常见故障分析摘要：动车组传动系统为动车组的动力传输装置，CRH5型动车组牵引传动装置区别于其他高速动车组传动系统，独具特点。

CRH5型动车组牵引传动系统由牵引电机、万向轴、齿轮箱三大部件组成。

牵引电机产生的牵引力通过万向轴及齿轮箱传导至车轮上，最终产生了牵引作用。

本文通过牵引系统常见故障的分析，研究出可行性的预防方法，可以有效地规避动车组运行风险。

关键词：动车组牵引系统故障分析一、 CRH5型动车组牵引传动装置的基本特点CRH5 型动车组每辆动车组配置两个动力转向架，其中 1,2,4,7,8 车为动车，全列共有动力转向架10个，动力转向架是由一根动轴和一根拖轴组成的两轴转向架。

动轴布置在车厢的内侧。

动轴传动系统由牵引电机、扭矩过载保护器、万向轴、车轴齿轮传动箱、轮对组成。

电机纵向布置在车体下方，并采用螺旋弹簧弹性悬挂。

齿轮传动箱通过轴承安装在动轴上，抗齿轮箱回转的反作用杆安装在齿轮箱下方，反作用杆在齿轮箱端装有橡胶弹性关节，在构架端装有球形关节。

机械传动装置仅动力转向架具备，由齿轮箱、万向轴、安全装置和电机组成，减速齿轮按安装在动力轴上通过万向轴和安全装置与电机相连，为改善转向架动力学性能，在转向架设计过程中，特别关注了质量分配的最优化以及纵向面和横向面惯性的最小化，尽可能把所有的质量都分配在二系悬挂系统上，使簧间质量达到最小化。

CRH5 型动车组将牵引电机悬挂在车体底架上，与将电机安装在构架上相比，大大降低了簧间质量，通过最小化簧间质量，可有效地改善转向架的高速直线运行性能。

电机体悬结构的设计还会提高牵引电机的可靠性和可维护性：一是打开裙板和底板可以从侧面和底下接触到牵引电机；二是每个转向架只需配备一个牵引电机；三是无需将转向架从车体上拆除就可以很容易地将牵引电机卸下，方便牵引电机的检修，减少了检修拆卸的工作量。

二、CRH5 型动车组牵引传动装置常见故障解析2.1 牵引电机常见故障2.1.1轴承故障导致电机故障电机轴承故障使电机输出扭矩与万向轴端扭矩产生较大的扭矩差，从而导致安全装置的安全卸油螺栓被剪断，但由于电机输出轴温度急剧升高导致安全装置失效，安全装置内圈与电机输出轴之间产生相对摩擦转动而使电机输出轴和安全装置内圈迅速升温，最后导致电机输出轴严重扭转变形，同时安全装置内圈因严重磨损和烧熔，使得安全装置脱离电机输出轴而与万向轴一起掉落在安全护栏上；（1）故障原因a. 轴承润滑不良b. 轴承承受外力冲击作用c. 轴承本身的结构满足不了运用要求（2）故障预防方法a.启动电机时听取电机有无异响；在电机未启动输出端自由状态下转动输出端，听取有无异音；在动车运行中监控电机上方有无震动。

浅谈高速动车组电力牵引传动控制系统摘要：高速动车组的发展为我国铁路事业做出了巨大贡献。

人们的出行方式从最初的汽车到飞机，再到现在的高速动车组，也是铁路行业多年努力的结果。

随着经济、高效、安全型高速动车组越来越受到人们的青睐，人们也对高速动车提出了更高的需求,因此有必要对动车牵引系统加以优化,以更好地推进高速动车牵引体系的发展,并维护着我国高速动车交通运输业的平稳发展。

动车组传动系统,是指动车组的动力传动装置。

牵引电机所产生的驱动力经由轴承和变速箱直接传导给轮胎,最后形成牵引作用。

主要阐述了我国高速动车组牵引系统的基本构造,并对各元件的分布情况和工作原理进行了详细描述。

关键词：高速动车组；牵引系统；结构分布；工作原理引言：随着国内高速运输的全面发展，电力机车以其功率大、运量大、牵引力大、速度快等特点在我国得到广泛应用。

特别是近年来，高速动车组列车的速度等级不断提高，载重能力也在不断增加，对列车运行质量提出了更高的要求。

作为动车组列车的十大关键技术之一，牵引传动控制系统的可靠性一直是研究的重点和难点。

结合当前先进的控制理论和方法，深入研究动车组牵引传动控制系统，有效提高牵引系统的可靠性，是保证动车组列车安全稳定运行的一个重大突破点。

通过对动车组列车牵引传动控制系统现状的讨论，分析了列车牵引系统的可靠性。

一、我国高速动车组牵引传动控制系统的发展现状1.牵引动力配置方式以动力集中方式为主我国高速动车组主要是CRH3型动车组，有两种方式：牵引电源配置有集中电源和分散电源。

电力集中的第一种形式是常见的、常规的电力牵引，这种牵引已经使用多年，在上都地区无论是结构上还是技术上都比较成熟，应用广泛。

第二种是权力分散的方式，这种方式现阶段技术还不成熟，使用的范围较小，技术还不太成熟，所具有的缺点是技术不稳定，资金投入不足等缺点。

2.我国高速动车组以直流传动制式为主我国的高速铁路动车组大多采用CRH3系列动车组动车组,牵引传动系统一般分为两种形式:直流传动系统、交流传动系统。

动车组牵引传动系统的构成与工作原理动车组牵引传动系统的构成与工作原理1. 引言动车组是现代高速铁路的重要组成部分，而牵引传动系统则是动车组的核心部件。

牵引传动系统能够提供动力，并将其传递到车轮上，使列车得以正常运行。

本文将深入探讨动车组牵引传动系统的构成与工作原理，以便更全面地理解其在高速铁路运输中的重要作用。

2. 构成动车组牵引传动系统由多个关键部件组成，包括牵引逆变器、牵引变压器、牵引电机、传动装置等。

2.1 牵引逆变器牵引逆变器是动车组牵引系统的核心组件之一，它负责将来自供电系统的直流电转换成交流电，为牵引电机提供供电。

牵引逆变器能够根据列车的运行状态和要求来调整输出电压和频率，以实现精确的牵引力控制。

2.2 牵引变压器牵引变压器通常位于牵引逆变器和牵引电机之间，其主要作用是将牵引逆变器输出的交流电转换成适合牵引电机使用的电压。

通过牵引变压器的变换，牵引电机可以得到稳定和可控的电压供应，从而实现牵引力的精确控制。

2.3 牵引电机牵引电机是动车组牵引传动系统的关键部件，负责将电能转换为机械能，驱动车轮的转动。

牵引电机通常采用交流电机，其结构紧凑、效率高，并具有良好的低速和高速特性。

牵引电机的输出扭矩和转速能够根据车速和牵引力需求进行精确的调节。

2.4 传动装置传动装置是将牵引电机的转动传递到车轮上的重要组件，其主要有轴、轴承、减速器等部件组成。

传动装置的设计旨在减小能量损失和噪音产生，并提高动车组的牵引性能和行驶平稳性。

3. 工作原理动车组牵引传动系统的工作原理可以简单地概括为：通过供电系统向牵引逆变器提供直流电源，牵引逆变器将直流电转换成交流电，输出给牵引变压器；牵引变压器将交流电转换成适合牵引电机使用的电压；牵引电机将电能转换为机械能，并通过传动装置将转动传递到车轮上，从而推动列车运行。

具体来说，牵引逆变器能够根据列车的速度以及牵引力需求对输出电压和频率进行调节。

在加速过程中，牵引逆变器提供较高的电压和频率，以提供足够的牵引力；而在减速和制动过程中，牵引逆变器通过降低电压和频率来控制牵引力的减小。
