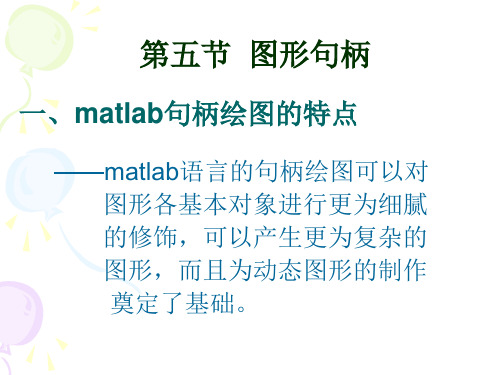

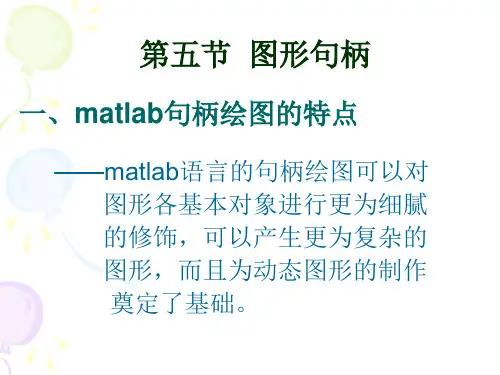

句柄图形句柄图形对象句柄图形是对底层图形例程集合的总称，实际上是进行生成图形的工作句柄图形的概念：一幅图的每一组成部分是一个对象，每一个对象有一系列句柄和它相关，每一个对象又按需要可以改变属性1、图形框架窗口对象（Figure）（1）、绘制图形的图形框架窗口对象gca：获得当前坐标轴对象的句柄gcbf：获得当前正在执行调用的图形对象的句柄gcbo：获得当前正在执行调用的对象的句柄gcf：获得当前图形对象的句柄gco：获得当前对象的句柄get(gcf) %由于当前状态下不存在图形窗口，系统生成新的图形窗口（2）、核心（Core）对象核心对象：包括直线、文本和特殊对象（光、图像和面图）等基本的绘图命令坐标系对象：包括线、面图和等高线图等描述的数据对象MATLAB中创建核心对象的函数axes：坐标轴image：MATLAB中的图像light：光源line：二维图形中最基本的图形对象patch：按指定方式填充多边形rectangle：具有可设置边界和表面颜色的二维图形对象surface：图形表面text：图形中的文本[x y]=meshgrid([-2:0.4:2]);Z=x.*exp(-x.^2-y.^2);fh=figure('Position',[350 275 600 450],'Color','w');ah=axes('Color',[0.8 0.8 0.8],'XTick',[-2 -1 0 1 2],...'YTick',[-2 -1 0 1 2]);sh=surface('XData',x,'YData',y,'ZData',Z,...'FaceColor',get(ah,'Color')+0.1,...'EdgeColor','k','Marker','o',...'MarkerFaceColor',[0.5 1 0.85]);view(3)（3）、绘图（Plot）对象绘图对象的父对象可以是坐标轴对象或是群对象MATLAB中绘图对象及其绘图命令areaseries：用于创建area图barseries：用于创建bar图contourgroup：用于创建contour图errobarseries：用于创建errorbar图lineseries：提供给绘制线型图的plot和plot3等函数使用quivergroup：用于创建quiver和quiver3图形scattergroup：用于创建scatter和scatter3图形stairseries：用于创建阶梯图形stemseries：用于创建stem和stem3图形surfaceplot ：提供给surf和mesh群函数使用[x y z]=peaks;[c h]=contour(x,y,z);set(h,'LineWidth',3,'LineStyle',':')（4）、注释对象图形编辑工具栏Insert菜单注释函数x=-2*pi:pi/12:2*pi;y=x.^2;subplot(2,2,1:2)plot(x,y)h1=subplot(223);y=x.^4;plot(x,y)h2=subplot(224)y=x.^5;plot(x,y)%定义注释矩形的位置和大小p1=get(h1,'Position');t1=get(h1,'TightInset');p2=get(h2,'Position');t2=get(h2,'TightInset');x1=p1(1)-t1(1);y1=p1(2)-t1(2);x2=p2(1)-t2(1);y2=p2(2)-t2(2);w=x2-x1+t1(1)+p2(3)+t2(3);h=p2(4)+t2(2)+t2(4);%创建注释矩阵来环绕下面两个子图annotation('rectangle',[x1 y1 w h],...'FaceAlpha',0.2,'FaceColor','red','EdgeColor','red');通用函数get和set1、get函数get(handle,’PropertyName’)：得到对象的属性及其属性值Hf_1=figure('color','w')p=get(Hf_1,'position') %位置p=get(Hf_1,'Children') %子对象p=get(Hf_1,'Color') %颜色get(Hf_1) %整个图形的属性2、set函数set(H,’PropertyName’,PropertyValue)：可以同时设置多个属性的值set(H,a)：a为结构体，字段名为图形对象的属性名，字段值为属性值set(H,pn,pv)：通过单元型变量为图形对象进行属性赋值，其中pn和pv为单元型变量，pn 为1*n的字符型单元变量，其分量为图形对象的属性名，pv可以是m*n的单元型变量，这里m为句柄数组H的长度，即m=length(H)x=-2*pi:pi/12:2*pi;y=x.^2+x.^3;h=figure;plot(x,y);set(h,'position',[232 248 560 420])set(h,'units') %帮助set(h,'position') %帮助figure('Color','blue','NumberTitle','off','Name','My Figure')Hf_fig=figureHf_line=lineset(Hf_line)get(Hf_line)x=linspace(-2*pi,2*pi,200);y=sin(x);Hf_sin=plot(x,y);set(Hf_sin,'Color',[1 0.5 0],'LineWidth',3)z=cos(x);hold onHf_cos=plot(x,z);set(Hf_cos,'Color',[0.75 0.75 1])查找对象Hf_fig=gcf：返回当前图形的句柄Hf_ax=gca：返回当前图形的当前坐标轴句柄Hx_obj=gco或是Hx_obj=gco(Hf_fig)：获取当前对象findobj函数Hx=findobj(‘P1name’,P1value,…)：返回根部和根部以下的那些属性值与findobj参数项匹配的对象句柄Hx=findobj(Objecthandle,‘P1name’,P1value,…)：限定在Objecthandle中列出的对象和它们的子对象Hx=findobj(Objecthandle,’flat’,‘P1name’,P1value,…)：限定在Objecthandle中列出的对象H=findobj：返回根对象和它所有子对象的句柄H=findobj(Objecthandle)：返回Objecthandle中列出的对象和它们的子对象的句柄当前对象的定义：用鼠标刚刚点过的对象x=linspace(-pi,pi,100);y=sin(x);z=cos(x);plot(x,y,'r',x,z,'g');H1_lines=get(gca,'Children');for k=1:size(H1_lines)if get(H1_lines(k),'color')==[0 1 0] %查找图中绿色线条的句柄H1_green(k)=H1_lines(k);endendH1_green堆积次序堆积次序决定哪一对象叠加在其他对象上，最后被创建的对象在堆栈顶部默认属性使用set函数默认属性名：Default+属性名set(0,'DefaultAxesColorOrder',[0 0 0],...'DefaultAxesLineStyleOrder','-|--|:|-.')z=peaks;plot(1:49,z(4:7,:))。
