MATLAB GUI程序设计

MATLAB GUI程序设计

按钮控件
图形窗口
坐标轴
句柄（ 句柄（Handle）—图形对象的标志 ） 图形对象的标志
句柄就是某个图形对象的记号， 句柄就是某个图形对象的记号，matlab给每 给每 个图形对象都指定一个handle，由句柄唯一 个图形对象都指定一个 ， 地标值要操作的图形对象（ 地标值要操作的图形对象（类似电话区号和 号码）。 号码）。 对于root对象，matlab规定它的句柄是屏幕， 句柄值为0
Root(屏幕)
Figure(图)
Uicontrol( 界 面 控 制項)
Axes(轴)
Uimenu( 界 面 选 单)
Line (线条)
Surface (表面)
Rectangle (矩形)
Patch (貼片)
Image (图像)
Text (文字)
Light (光源)
图形体系
文字控件 界面表单
弹出表单 控件 曲线
创建GUI 创建
基本步骤： 基本步骤： 1. 设计 图形用户界面 2. 用GUIDE 编辑界面 3. 编写回调函数 4. 保存，运行 保存，
GUI编辑界面 编辑界面 对齐
菜单 工具栏 M文件编辑 文件编辑
控 件
{
属性
运行
基本控件Basic Controls： 基本控件 ：
axes: 坐标轴 static text: 静态文 本，用户不可编辑 edit box: 文本框， 文本框， 用户可编辑。 用户可编辑。 button:按钮 按钮
属性窗口The Property Inspector： 属性窗口 ： Tag –控件名称 控件名称. 控件名称 String – 控件显示的内容 ForegroundColor –文字显示内容 文字显示内容 BackgroundColor –控件背景 控件背景

【转】matlab图形句柄详解（一）

【转】matlab图形句柄详解（一）

【转】matlab图形句柄详解（⼀）在matlab中,每⼀个对象都有⼀个数字来标识,叫做句柄.当每次创建⼀个对象时,matlab就为它建⽴⼀个唯⼀的句柄，句柄中包含有该对象的相关信息参数，可以在后续程序中进⾏操作，改变其中的参数，以便达到不同的效果。

例如：gcf 是返回当前被激活的窗⼝的句柄。

你可以认为它就指代当前窗⼝。

figure(gcf)打开这个窗⼝。

句柄式图形常⽤函数：所有对象都有属性来定义它们的特征，正是通过设定这些属性来修正图形显⽰的⽅式。

尽管许多属性所有的对象都有，但与每⼀种对象类型（⽐如坐标轴，线，曲⾯）相关的属性列表都是独⼀⽆⼆的。

对象属性可包括诸如对象的位置、颜⾊、类型、⽗对象、⼦对象及其它内容。

每⼀个不同对象都有和它相关的属性，可以改变这些属性⽽不影响同类型的其他对象。

和每⼀种对象类型(图形，坐标轴，线，⽂本，曲⾯，补⽚和图象)相关的完整的属性列表在本章的后⾯给出。

对象属性包括属性名和与它们相联关的值。

属性名是字符串，它们通常按混合格式显⽰，每个词的开头字母⼤写，⽐如：’ LineStyle ‘ 。

但是，MATLAB识别⼀个属性时是不分⼤⼩写的。

另外，只要⽤⾜够多的字符来唯⼀地辨识⼀个属性名即可。

例如，坐标轴对象中的位置属性可以⽤ ‘ Position ‘， ‘ position ‘ ，甚⾄是 ‘ pos ‘来调⽤。

当建⽴⼀个对象时，它⽤⼀组缺省属性值，该值可以⽤两种⽅法来改变：改变默认属性值⽅法1：» Hf_1=figure( ‘color’, ‘white’ )它⽤缺省的属性值建⽴⼀个新的图形窗⼝，只是背景颜⾊被设为⽩⾊⽽不是缺省的[0.8 0.8 0.8](灰⾊)。

改变默认属性值⽅法2：为了获得和改变句柄图形对象(如上⾯的Hf_1)的属性只需要两个函数:函数get返回某些对象属性的当前值。

使⽤函数get的最简单语法是get(handle, ‘ PropertyName’ )。

图形句柄

图形句柄

0
-0.2
-0.4
0
2
4
6
8
10
12
14
五、创建图形对象函数
1、创建图形窗口
figure
调用格式: H=figure(n)
n为窗口序号
例：创建1号窗口，并返回句柄。
>>H=figure(1) H=1
返回值为窗口号数
2、创建轴对象
axes
left, bottom H=axes(‘property’, ) width,height
变量H是句柄值——浮点数
1 0.8 0.6 0.4 0.2 0 -0.2 -0.4 -0.6 -0.8 -1
0
1
2
3
4
5
6
7
4、标注文字
text
H=text(x,y,’string’)
确定标注位置 标注字符串
每个函数只能创建一个图形对象， 并将它们置于适当的父辈对象中。
图形对象的基本要素以根屏幕为先导
根屏幕 父对象
窗口1
窗口2
……
窗口n
界面控制
界面菜单
轴
线
面
字
块
像
子对象
图形对象之间的关系为父代与子代的关系
窗口对象
1 0.8 0.6 0.4 0.2 0
轴对象 线 对 象
图形对象句柄：
根屏幕（Root）句柄总是数字0； 图形窗口（ Figure ）的句柄总是正 整数，用它来标识图形窗的序号。 其它图形对象的句柄为浮点数。
第五节 图形句柄
一、matlab句柄绘图的特点
——matlab语言的句柄绘图可以对 图形各基本对象进行更为细腻 的修饰，可以产生更为复杂的 图形，而且为动态图形的制作 奠定了基础。

matlab句柄属性

matlab句柄属性

matlab图形句柄属性句柄式图形常用函数：（1）get（h）返回句柄值h所指定的图形对象的所有属性名称与相对应的属性值（2）a = get(h)返回由句柄值h所指定的图形对象的属性结构数组，并且该数组的字段名称就是该对象的属性名称。

（3）a = get(0,'factory')返回所有能由用户设置的属性的默认定义值。

（4）a = get(0,'FactoryObjectTypePropertyName1','FactoryObjectTypePropertyName2',...) 返回指定对象类型指定的属性值，输入参数FactoryObjectTypePropertyName为一个关键词，由字符Factory与图形对象类型（如Figure）还有属性名称（如Color）组成。

a = get(0,'factoryFigureColor')返回Figure对象的Color属性值。

（5）a = get(h,'DefaultObjectTypePropertyName1','DefaultObjectTypePropertyName1',...) 返回句柄值为h的对象指定属性的默认值。

如“DefaultFigureColor”。

（6）a = get(h,'default')列出h对象的所有属性的默认属性值（7）a = set(h)返回句柄值h所指定的图形对象的所有属性名称对应的可设置属性值，a为结构数组，存储对象的属性名称，其字段值为相对应的属性值。

属性值中用{}括起来的表示默认值。

（8）set(h,a)使用指定的属性值来设置由句柄值h所指定的对象属性，a为结构数组，其字段名称为对象的属性名称，字段值为相对应的属性值。

（9）a = set(0,'factory')返回那些用户可以设置默认值的所有对象的属性，同时显示可设置的属性值。

第6章 MATLAB高级图形设计

第6章 MATLAB高级图形设计

%h_obj是图形对象的句柄； %funname是函数名，每个创建的图形对象函数名与对象
名相同； %'PropertyName'是属性名，属性名是字符串； %PropertyValue是属性值。
例： >> h_f=figure('Position',[200 300 500 400]) >> h_a1=axes('position',[0.1,0.05,.85,.85]) %创建条形图的坐标轴 练习
gcf %查找符合指定属性值的对象句柄
例
第6章 MATLAB高级图形设计
3. 句柄图形对象属性的获取和设置 a=set(h_obj,'PropertyName',PropertyValue,...)
%设置图形对象的属性值
a=get(h_obj,'PropertyName')
Uicontrol 控件对象
Uicontextmenu 上下文菜单
Uimenu 菜单
Uipanel 面板
Uitoolbar 工具栏
第6章 MATLAB高级图形设计
6.1.2 句柄图形对象的操作
1. 创建句柄图形对象 h_obj＝
funname('PropertyName',PropertyValue,……)
%获取图形对象的属性值PropertyValue
第6章 MATLAB高级图形设计
例6-2 使用句柄图形对象绘制正弦曲线

>> x=0:0.1:10; >> y=sin(x); %创建无标题窗口 >> h_f=figure('Position',[200 300 300 300],'menubar','none'); >> h_a1=axes('position',[0.1,0.1,.8,.8]); >> h_t=title(h_a1,'正弦曲线'); %创建标题 >> h_l=line(x,y); %设置坐标轴刻度及刻度标注 >> set(gca,'xtick',[0 pi/2 pi 3*pi/2 2*pi 5*pi/2 3*pi]) >> set(gca,'xticklabel',{'0','pi/2','pi','3*pi/2','2pi','5*pi/2','3pi'}) >> set(gca,'xgrid','on','ygrid','on'); %设置坐标轴属性 >> set(h_l,'linewidth',2) %设置线属性 >> set(get(h_t,'parent'),'color','y') %设置标题的父对象属性 %创建矩形框 >> h_ann0=annotation(gcf,'rectangle',[0.1 0.5 .8 0.4],... 'FaceAlpha',.7,'FaceColor','red');

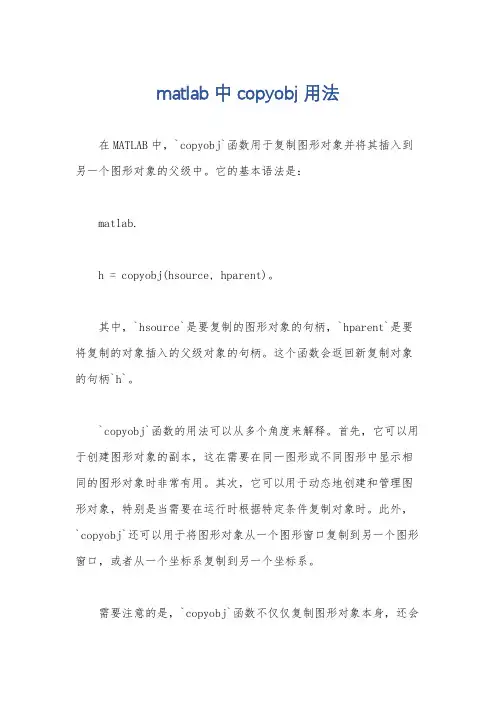

matlab中copyobj用法

matlab中copyobj用法

matlab中copyobj用法
在MATLAB中，`copyobj`函数用于复制图形对象并将其插入到另一个图形对象的父级中。

它的基本语法是：
matlab.
h = copyobj(hsource, hparent)。

其中，`hsource`是要复制的图形对象的句柄，`hparent`是要将复制的对象插入的父级对象的句柄。

这个函数会返回新复制对象的句柄`h`。

`copyobj`函数的用法可以从多个角度来解释。

首先，它可以用于创建图形对象的副本，这在需要在同一图形或不同图形中显示相同的图形对象时非常有用。

其次，它可以用于动态地创建和管理图形对象，特别是当需要在运行时根据特定条件复制对象时。

此外，`copyobj`还可以用于将图形对象从一个图形窗口复制到另一个图形窗口，或者从一个坐标系复制到另一个坐标系。

需要注意的是，`copyobj`函数不仅仅复制图形对象本身，还会
复制其所有的属性。

这意味着复制的对象将具有与原始对象相同的外观和行为。

然而，如果需要对复制的对象进行修改，可以在复制后对其属性进行调整。

总之，`copyobj`函数在MATLAB中是一个非常有用的工具，可以帮助用户轻松地管理和操作图形对象。

通过灵活运用`copyobj`函数，可以更好地实现图形的动态显示和交互。

ch6 matlab图形句柄

ch6 matlab图形句柄

Matlab图形句柄 set范例: t = 0:0.1:4*pi; y = exp(-t/5).*sin(t); h = plot(t, y); % h 为曲线的句柄 set(h,'Linewidth',3); % 将曲线宽度改为 3 set(h,'Marker','o'); %将曲线的线标改成小圆圈 set(h,'MarkerSize',20); % 将线标的大小改成 20 get范例: get(h,'LineWidth') h,'Color') get(0,'screensize') %取得曲线宽度 %取得曲线颜色 %取得屏幕的尺寸
例:编写程序建立图形窗口,要求满足: 1)窗口宽和高为屏幕宽和高的一半,窗口右下角在 屏幕宽和高的1/4处;窗口背景为蓝色. 2)无菜单栏,标题名称为"图形窗口演示",无图 形窗口编号. 3)单击鼠标打印出正弦曲线. x=0:0.05:2*pi;y=sin(x); s=get(0,'screensize'); h=s(4);w=s(3); h1=figure('color',[0,0,1],'position',[0.25*w,0.25*h,... 0.5*w,0.5*h],'name','图形窗口演示','numbertitle',... 'off','menubar','none','windowbuttondownfcn',... 'plot(x,y);axis([0,2*pi,-1,1])');

matlab GUI函数句柄

matlab GUI函数句柄
当这个属性指定的值是一个函数句柄时，Matlab就会将这个函数视为一个结构，包含下列字段——character（以当前键盘上按下的按键显示的字符来当作结果），modifier（包含一个或多个识别键盘上按下按键字符名称的细胞数组（如Ctrl，Alt，Shift等），key（显示被按下的键）。
（18）WindowButtonDownFcn：有效值为字符串或函数句柄
（9）a = set(0,’factory’)返回那些用户可以设置默认值的所有对象的属性，同时显示可设置的属性值。
（10）a=set(0,’FactoryObjectTypePropertyName’)返回所有对象中指定的属性名称FactoryObjectTypePropertyName的所有可能的属性值。
（4）a = get(0,’FactoryObjectTypePropertyName1′,’FactoryObjectTypePropertyName2′,…)返回指定对象类型指定的属性值，输入参数FactoryObjectTypePropertyName为一个关键词，由字符Factory与图形对象类型（如Figure）还有属性名称（如Color）组成。
plot(1:10);grid on;set(gca,’gridlinestyle’,'-.’);将当前坐标轴显示的网格线为点-虚线
（6）linewidth 定义X，Y和Z轴的轴线宽度（以点单位定义）
（7）NextPlot：有效值为add|replace|replacechildren，默认为replace
set(gcf,’units):得到[ inches | centimeters | normalized | points | {pixels} | characters ]，其中 ，大括号中是默认值

MATLAB基础教程(第四版)第9章 MATLAB句柄图形

MATLAB基础教程(第四版)第9章 MATLAB句柄图形
MATLAB 的图形对象（1/7）
图形对象是 MATLAB 显示数据的基本绘图 元素，每个对象拥有一个唯一的标志，即 句柄。通过句柄可以对已有的图形对象进 行操作，控制其属性。
MATLAB 中这些对象的组织形式为层次结 构，如图所示。
2021年8月23日
第5页
MATLAB R2018b 基础教程
2021年8月23日
第9页
MATLAB R2018b 基础教程
MATLAB 的图形对象（6/7）
Annotation 对象 它是 MATLAB 中的注释内容，存在于因此 的坐标系中，该坐标系的范围为整个图形 窗口。用户可以通过规范化坐标将注释对 象放置于图形窗口中的任何位置。规范化 坐标的范围为从 0 到 1，窗口左下角为 [0,0]，右上角为 [1,1]。
Interruptible
确定当前的响应函数是否可以被后继的响应函数中断
Parent
该对象的上级（父）对象
Selected
表明该对象是否被选中
SelectionHighlight
指定是否显示对象的选中状态
Tag
用户指定的对象标签
Type
该对象的类型
UserData
用户想与该对象关联的任意数据
Visible
2021年8月23日
第7页
MATLAB R2018b 基础教程
MATLAB 的图形对象（4/7）
Core 对象 包括基本的绘图单元，包括线条、文本、多边形 及一些特殊对象，如表面图，表面图中包括矩形 方格、图像和光照对象，光照对象不可视，但是 会影响一些对象的色彩方案。
2021年8月23日
第8页
设置该对象是否可见
2021年8月23日

matlab使用教程4-3

matlab使用教程4-3

第4章 Matlab的图形功能 章 的图形功能
2.图形对象和句柄图形的结构层次 2.图形对象和句柄图形的结构层次 图形对象包括图形窗口或者图形 还有坐标系、线条、 包括图形窗口或者图形， 图形对象包括图形窗口或者图形，还有坐标系、线条、 曲面、文本等。这些对象按父对象和子对象组成 MATLAB 图形体系的层次结构。 图形体系的层次结构。 每个图形对象都由若干可以被独立操作的对象构成 都由若干可以被独立操作的对象构成， 每个图形对象都由若干可以被独立操作的对象构成，它 不必包含全部对象，但是必须具备根屏幕 根屏幕（ 不必包含全部对象，但是必须具备根屏幕（ Root）和图 ） 形窗（ 形窗（ Figure）。 ） 每个父对象可以包含一个或多个子对象。除了控件对象 每个父对象可以包含一个或多个子对象。 包含一个或多个子对象 （ Uicontrol）和菜单对象（ Uimenu）外，所有的对象 ） 菜单对象（ ） 都是坐标轴的子对象，并且在这些坐标轴上显示。 坐标轴的子对象 都是坐标轴的子对象，并且在这些坐标轴上显示。所有 创建对象的函数当父对象不存在时，都会创建它们。 创建对象的函数当父对象不存在时，都会创建它们。
文件： 阅读或者打印以下 PDF 文件：
help\pdf_doc\matlab\graphg.pdf； ； help\pdf_doc\matlab\ref\refbook2.pdf
用命令 help 查看有关对象的资料
在命令窗口中键入 help figure，直接获得有关图形对象的属性描述； ，直接获得有关图形对象的属性描述；
C=copyobj(H,P)： H 和 P 都是向量， H 和 P 的长度必须相等，向量 ： 都是向量， 的长度必须相等， 的元素为对象的句柄。H 中的句柄对应的图形对象都被复制到P 中相应 元素为对象的句柄。 中的句柄对应的图形对象都被复制到 为对象的句柄 对应的图形对象都被复制到 元素之下， 句柄的图形元素之下 分别成为这些父对象的子对象。 句柄的图形元素之下，分别成为这些父对象的子对象。新对象的句柄将 赋值给向量 C 中的相应元素； 赋值给向量 中的相应元素； C=copyobj(H,p)：H 是向量，p 是标量。H 中的每一个句柄对应的图 ： 是向量， 是标量。 中的每一个句柄对应的图 每一个句柄 形对象都将被复制到句柄 p 的图形对象之下，成为这个父对象 的子对 形对象都将被复制到句柄 的图形对象之下，成为这个父对象p的子对 父对象 象。新子对象的句柄将赋给向量 C 中的相应元素； 新子对象的句柄将赋给向量 中的相应元素； C=copyobj(h,P)：h 是标量，P 是向量。句柄 h 的图形对象将被复制到 ： 是标量， 是向量。 向量 P 中的每个句柄对应的图形对象之下，分别成为这些父对象的子对 中的每个句柄对应的图形对象之下， 每个句柄对应的图形对象之下 象。新子对象的句柄将赋给向量 C 中的对应元素。 新子对象的句柄将赋给向量 中的对应元素。

经典MATLAB图形句柄

经典MATLAB图形句柄
使用`get`命令获取图形属性
PropertyValue = get(h,'PropertyName');
使用`refreshdata`命令更新图…
refreshdata(h);
使用`drawnow`命令更新图形窗口
drawnow;
图形句柄的删除和销毁
使用`delete`命令删除指定图形对象
delete(h);
图形句柄的分类
线条句柄
用于标识和操作线条ቤተ መጻሕፍቲ ባይዱ象。
曲面句柄
用于标识和操作曲面对象。
文本句柄
用于标识和操作文本对象。
图像句柄 组句柄
用于标识和操作图像对象。
用于标识和操作一组相关的 图形对象。
02
常用图形句柄
坐标轴句柄
获取当前坐标轴句柄
使用`gca`函数可以获取当前坐标轴的句柄。
设置坐标轴属性
通过坐标轴句柄，可以设置坐标轴的属性，如坐标轴范围、刻度标记等。
对于初学者来说，经典Matlab图形句柄的学习曲线可能较为陡峭，需 要投入较多时间和精力。
Matlab图形句柄的未来发展
性能优化
未来版本的Matlab可能会对图形句柄进行 性能优化，提高绘图速度和响应能力。
增强灵活性
为了满足更多样化的绘图需求，未来版本的Matlab 可能会增加更多的图形句柄功能和选项。
区域句柄
创建区域
01
使用`area`函数可以创建区域图，并返回区域的句柄。
设置区域属性
02
通过区域句柄，可以设置区域的填充颜色、边框颜色等属性。
添加数据标签
03
使用区域句柄，可以在区域上显示数据标签，以标识区域的值。
03

MATLAB程序设计基础教程(刘国良)-第9章

MATLAB程序设计基础教程(刘国良)-第9章
figure()函数可以生成图形对象的句柄，通过set()函数 可设定figure的属性，以控制图形的外观和显示特点。
第9章 句柄图形与GUI设计
1．set()函数 在MATLAB中，使用set()函数可以设置对象的属性值，其 通常的调用格式如下： set(H,'PropertyName',PropertyValue,...)：设置由句 柄H指定的图形窗口的属性，属性名由'PropertyName' 指定， 其属性值为 PropertyValue。H可以为向量，此时将H中指定 的所有窗口的PropertyName属性设置为 PropertyValue。 例如：set(gca,'YAxisLocation','right') 通过set()函数可以查看一个对象的所有可设置属性的所 有可能的值。 >> set(axes) ActivePositionProperty: [ position | {outerposition} ] ALim ALimMode: [ {auto} | manual ]
第9章 句柄图形与GUI设计
一个图形是由许多的图形对象组成的，这些对象是以层次 顺序保存的。图形对象包括：
根对象。 绘制图形的图形框架窗口对象(即Figure窗口)。 核心(Core)对象。 绘图(Plot)对象。 注释对象。 MATLAB中这些对象的组织形式为层次结构，如图9-1所示。
第9章 句柄图形与GUI设计
句柄图形是对底层图形例程集合的总称，它进行生 成图形的实际工作。这些细节通常隐藏在图形M文件的内部， 如果想使用它们，则通过图形句柄也是可得到的。图形对象是 MATLAB显示数据的基本绘图元素，每个对象拥有一个唯一的 标志，即句柄。通过句柄可以对已有的图形对象进行操作，控 制其属性。句柄图形使用户可以自定义MATLAB的信息显示方 式。

北航matlab课件第五讲句柄图形和GUI

北航matlab课件第五讲句柄图形和GUI

自动化科学与电气工程学院
句柄图形与GUI
句柄图形
对象句柄的获取方法 通过get函数获取对象的句柄 如果图形对象已知，可以在程序中通过get函数获取图形对象的句柄。 H_pa=get(H_known,PV) H_pa=get(H_known,’Parent’) 获取H_known句柄对象之父对象的句柄 H_ch=get(H_known,’Children’) 获取H_known句柄对象之子对象的句柄 >> get(H_mesh,'Children') ans = Empty matrix: 0-by-1 >> get(H_mesh,'Parent') ans = 158.0062
>> view(3) >> text('Position',[.5 .5 .5],'String','Hello')
自动化科学与电气工程学院
句柄图形与GUI
句柄图形
对象句柄的获取方法 通过图形创建命令获取对象的句柄 在Matlab中无论使用高层命令还是底层命令都可以通过以下指令获取句柄。 H_GC=GraphicCommand(……….) >> H_mesh=mesh(peaks(20)) H_mesh = 159.0073
父对象
子对象
兄弟对象
自动化科学与电气工程学院
句柄图形与GUI
句柄图形
对象属性 所有对象都有一组定义和描述其外貌和性状的属性（Properties）。 属性有两个部分组成：属性名和属性值。 用户不仅可以查询当前对象的任意属性值，在创建图形对象的时候还可以指定大多 数属性的取值。
>> get(gcf) Color = [0.8 0.8 0.8] Colormap = [ (64 by 3) double array] CurrentAxes = [158.003] CurrentObject = [] NextPlot = add Position = [363 214 560 420] Children = [158.003] Parent = [0]

set在matlab中的用法

set在matlab中的用法

set在matlab中的用法标题: MATLAB中的Set函数及其应用引言:MATLAB是一种强大的科学计算与数值分析软件，广泛应用于工程、科学研究以及数据分析领域。

其中，set函数是MATLAB中一个重要的功能模块，用于设置图形对象的属性。

本文将详细介绍set函数的语法、功能和应用场景，并逐步回答相关问题。

一、set函数基础知识1. set函数的语法:set(handle, 'propertyName1', propertyValue1, 'propertyName2', propertyValue2, ...)- handle: 图形对象的句柄，可以是一个图形窗口、坐标轴、图形对象等。

- propertyName: 对象的属性名称，如'color'、'linewidth'等。

- propertyValue: 对象属性的值，可以是一个具体数值或字符串。

2. 使用set函数的优势：- 批量设置对象的属性，提高效率。

- 可以在不创建新对象的情况下改变对象的属性。

- 灵活的属性操作，方便适应不同需求。

二、常见用法和实例1. 设置图像属性：- 更改图像线条颜色：set(gca, 'Color', 'r')- 修改图像透明度：set(gca, 'Alpha', 0.5)- 调整图像线宽：set(line_handle, 'LineWidth', 2)2. 设置坐标轴属性：- 设置坐标轴标题：set(ax_handle, 'Title', 'My Plot')- 修改坐标轴刻度：set(ax_handle, 'XTick', [0:pi/4:pi]) - 调整坐标轴范围：set(ax_handle, 'XLim', [-2,2])3. 设置图形窗口属性：- 调整窗口大小：set(gcf, 'Position', [100,100,800,600]) - 修改窗口标题：set(gcf, 'Name', 'My Figure')4. 设置文本属性：- 修改文本字体：set(text_handle, 'FontName', 'Arial') - 调整字体大小：set(text_handle, 'FontSize', 12)- 更改文本颜色：set(text_handle, 'Color', 'b')三、set函数的高级应用1. 使用结构体数组批量设置属性：- 创建结构体数组：s = struct('property', {'color', 'linewidth'},'value', {'r', 2})- 使用set函数批量设置属性：set(handle, {s.property}, {s.value})2. 动态设置属性：- 根据条件改变属性值：if condition, set(handle, 'property', value1), else, set(handle, 'property', value2), end3. 利用set函数进行动画效果：- 利用for循环逐帧修改对象属性：for i = 1:n, set(handle, 'property', value(i)), drawnow, end四、常见问题解答1. 如何获取对象的属性值？- 使用get函数：value = get(handle, 'property')2. set函数能否批量设置对象数组的属性？- 是的，可以使用for循环遍历对象数组，然后分别调用set函数。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

句柄图形对象（1）function my_plotx=1:10y=peaks(10)%Z = peaks(n);returns an n-by-n matrix.cax=newplot%newplot prepares a figure and axes for subsequent graphics commands.%h = newplot prepares a figure and axes for subsequent graphics commands and returns a handle to the current axes.LSO=['- ';'--';': ';'-.']%此处第一项与第三项要加空格，使得各行元素相等set(cax,'FontName','Times','FontAngle','italic')%设置图形坐标轴的字体与字体倾斜角度set(get(cax,'Parent'),'MenuBar','none')%关闭工具栏line_handles=line(x,y,'Color','b')%将10条曲线利用直线全部画出，并返回直线句柄向量，10条曲线对应10个句柄值%所以该句柄向量一共有10个元素style=1for i=1:length(line_handles)if style>length(LSO)style=1endset(line_handles(i),'LineStyle',LSO(style,:)) %设置直线属性style=style+1endgrid on（2）function my_plot3(x,y,z)cax=newplothold_state=ishold%检测当前的hold状态LSO=['- ';'--';': ';'-.']narginif nargin==2%nargin是用来判断输入变量个数的函数，这样就可以针对不同的情况执行不同的功能。

%通常可以用他来设定一些默认值，如下面的函数。

例子，函数test1的功能是输出a和b的和。

%如果只输入一个变量，则认为另一个变量为0，如果两个变量都没有输入，则默认两者均为0。

%function y=test1(a,b)%if nargin==0%a=0;b=0;%elseif nargin==1%b=0;%endy=a+b;hlines=line(x,y,'Color','k')if ~hold_state%如果hold为off时，改变视图view(2)endelseif nargin==3hlines=line(x,y,z,'Color','k')if ~hold_state%如果hold为off时，改变视图view(3)endendls=1for hindex=1:length(hlines)if ls>length(LSO)ls=1endset(hlines(hindex),'LineStyle',LSO(ls,:)) ls=ls+1end（3）function visit_handlex=0:15y=[1.5*cos(x);4*exp(-0.1*x).*cos(x);exp(0.05*x).*cos(x)]h=stem(x,y')%注意转换成列向量axis([0,16,-4,4])set(h(1),'Color','black','Marker','o','Tag','Decaying Exponentail')%h(1)表示Y第一行元素在图形中的属性set(h(2),'Color','black','Marker','square','Tag','Growing Exponentail')%Marker表示元素点表示方法，三列标识都不同set(h(3),'Color','black','Marker','*','Tag','Steady State ') %图形对象有句柄，是一个数；GUI里的控件有tag，是一个字符串。

都是独一无二的标识。

%h = plot(sin(0:.01:2*pi);返回的h是曲线的句柄，它没有tag 比如某个文本的tag值为t1,设置其内容为hello，则可以这么写set(handles.t1,'string','hello');set(findobj(gca,'-depth',1,'Type','line'),'LineStytle','--' )%将图形中所有属性为直线的对象变为虚线h=findobj('-regexp','Tag','^(?!Steady State$).')%返回所有正则表达式Tag为Steady State属性的对象set(h,{'MarkerSize'},num2cell(cell2mat(get(h,'MarkerSize')) +2))%改变上述属性对象的标记大小h=findobj('type','line','Marker','none','-and','-not','Line Style','--')%返回线性为直线没有标记并且线性不是虚线的对象set(h,'Color','red')%改变上述对象的颜色（4）function setup_axesh=axes('Color',[0.9,0.9,0.9],...'GridLineStyle','--',...'ZTickLabel','-1|Z=0 Plane|+1',...'FontName','times',...'FontAngle','italic',...'FontSize',14,...'XColor',[0 0 0.7],...'YColor',[0 0 0.7],...'ZColor',[0 0 0.7])set(get(h,'XLabel'),'String','Value of X')set(get(h,'YLabel'),'String','Value of Y')set(get(h,'Title'),'String','\fontname{times}\itZ=f(x,y)') %设置标题Z=f(x,y)的字形set(get(h,'XLabel'),'String','Value of X',...'FontName','times',...'FontAngle','italic',...'FontSize',14)（5）function onefigure_severeaxes%在坐标轴外放置文本h=axes('Position',[0 0 1 1],'Visible','off') %对该坐标轴不可见axes('Position',[0.25 0.1 0.7 0.8])t=0:900plot(t,0.25*exp(-0.005*t))str(1)={'Plot of the function:'}str(2)={' y=A{\ite}^{-\alpha{\itt}} '}%注意字符串书写格式str(3)={'With the values:'}str(3)={' A=0.25'}str(4)={' \alpha=0.005 '}%特殊字符前加\str(5)={' t=0:900 '}set(gcf,'CurrentAxes',h)text(0.025,0.6,str,'FontSize',12)%在同一个图形中显示不同缩放尺度的图形h(1)=axes('Position',[0 0 1 1])sphereh(2)=axes('Position',[0 0 0.4 0.6]) sphereh(3)=axes('Position',[0 0.5 0.5 0.5]) sphereh(4)=axes('Position',[0.5 0 0.4 0.4]) sphereh(5)=axes('Position',[0.5 0.5 0.5 0.3]) sphereset(h,'Visible','off')%显示双坐标轴x1=[0:0.1:40]y1=4.*cos(x1)./(x1+2)x2=[1:0.2:20]y2=x2.^2./x2.^3%显示第一个坐标轴对象h11=line(x1,y1,'Color','r') ax1=gcaset(ax1,'XColor','r','YColor','r')%添加第二个坐标轴显示对象ax2=axes('Position',get(ax1,'Position'),...'XAxisLocation','top',...'YAxisLocation','right',...'Color','none',...'XColor','k','YColor','k')h12=line(x2,y2,'Color','k','Parent',ax2)xlimist1=get(ax1,'Xlim')ylimist1=get(ax1,'Ylim')xlinc1=(xlimist1(2)-xlimist1(1))/5ylinc1=(ylimist1(2)-ylimist1(1))/5xlimist2=get(ax2,'Xlim')ylimist2=get(ax2,'Ylim')xlinc2=(xlimist2(2)-xlimist2(1))/5ylinc2=(ylimist2(2)-ylimist2(1))/5%设置标度显示set(ax1,'XTick',[xlimist1(1):xlinc1:xlimist1(2)],... 'YTick',[ylimist1(1):ylinc1:ylimist1(2)])set(ax2,'XTick',[xlimist2(1):xlinc2:xlimist2(2)],... 'YTick',[ylimist2(1):ylinc2:ylimist2(2)])grid on（6）t=0:pi/20:2*pis=sin(t)c=cos(t)%%设置axes对象的Color属性figh=figure('Position',[30 100 800 350],...'DefaultAxesColor',[0.8 0.8 0.8])%%position [left bottom width height],set(gca,'Units') %%[inches | centimeters | points | pixels]axh1=subplot(1,2,1)grid on%%设置第一个Axes对象的LineStyle属性set(axh1,'DefaultLineLineStyle','-.')line('XData',t,'YData',s)line('XData',t,'YData',c)text('Position',[3 0.4],'String','Sine')text('Position',[2 -0.3],'String','Cosine',...'HorizontalAlignment','right') %文字水平对齐axh2=subplot(1,2,2)grid on%%设置第二个Axes对象的文字旋转属性set(axh2,'DefaultTextRotation',90)%文字旋转90度line('XData',t,'YData',s)line('XData',t,'YData',c)text('Position',[3 0.4],'String','Sine')text('Position',[2,0.3],'String','Cosine',...'HorizontalAlignment','right')Z=peaksplot(1:49,Z(4:7,:))closeset(0,'DefaultAxesColorOrder',[0 0 0],...'DefaultAxesLineStyleOrder','-|--|:|-.') %设置属性默认值,坐标轴颜色顺序，曲线线性顺序plot(1:49,Z(4:7,:))set(0,'DefaultAxesColorOrder','remove',...'DefaultAxesLineStyleOrder','remove')%删除属性默认值set(0,'DefaultSurfaceEdgeColor','k') h=surface(peaks)set(gcf,DefaultSurfaceEdgeColor','g') set(h,'EdgeColor')(7)function copy_detele_objx=0:0.01:6.28y=sin(x)figureplot(x,y)text_handle=text('String','\{5\pi\div4,sin(5\pi\div4)\}\rightarrow',...'Position',[5*pi/4,sin(5*pi/4),0],'HorizontalAlignment','right') %创建text对象句柄，将该句柄复制到其他图形中。
