贴片元件的识别

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT 封装图示索引以公司内部产品所用元件为例，如下图示：名称 图示常用于 备注Chip电阻，电容，电感MLD钽电容，二极管CAE铝电解电容Melf圆柱形玻璃二极管,电阻（少见）SOT三极管，效应管JEDEC(TO) EIAJ(SC)TO电源模块 JEDEC(TO)OSC晶振Xtal晶振SOD 二极管JEDEC SOIC 芯片，座子SOP 芯片前缀：S：Shrink T：ThinSOJ 芯片PLCC 芯片含LCC座子（SOCKET）DIP 变压器，开关QFP 芯片BGA 芯片塑料：P 陶瓷：CQFN 芯片SON芯片3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

贴片电容傻瓜识别方法
贴片电容是一种电子元器件，在电路中起到存储电荷、滤波、隔
离等作用。

它的外表呈长方形结构，通常印上一些标识信息，包括电
容值、精度等参数。

下面是一些傻瓜识别方法，以帮助初学者识别贴
片电容。

第一种方法是通过颜色标识。

一些制造商会在贴片电容的边缘印
上不同颜色的标志，以代表不同的电容值。

例如：蓝色表示100pF，绿色表示10nF，黄色表示470nF等。

然而，这种方法有一些限制，因为
并非所有电容生产商都使用相同的颜色标识。

第二种方法是通过数字和字母标识。

一些贴片电容上会印有一些
数字和字母，通常表示电容值和精度。

例如，电容值为100nF的贴片
电容上可能印有“104”字样，其中10代表基数，4代表指数，即10
的4次方，即10000，再乘以基数10，即为100nF。

第三种方法是通过测量。

使用万用表可以测量贴片电容的电容值
和极性。

首先将万用表设置为电容量测试模式，将贴片电容插入测试
夹子中，读出电容值即可。

有些电容也具有极性，需要注意接线方向。

除了以上三种方法，还应该检查贴片电容上的标识是否清晰和准确。

有时候标示会出现模糊不清或者转移，因而误导鉴定者。

另外，
也可以询问供应商和技术论坛等途径，获得更多的识别方法和技巧。

总之，如果你是电子爱好者或者从事相关领域，可以通过以上几
种方法来进行贴片电容的识别，并选择适合的电容型号，从而保证电
路的正常运行。

SMT贴片元器件极性的识别指导只有少数元件没有极性特性（比如电阻，片式电容，电感），通常元件的电路连接都具有极性要求。

具有极性的元件不可反向接入电路，否则电路不通。

极性识别就是通过辨别元件本体色带或者异形边角来确定元件的“正/负极”或者“pin1（脚1）”。

1.正极/负极具有极性的2引脚的SMT元件通常为钽电容、铝电解电容，二极管。

如下表所示：注：正极也称为阳极，负极也称为阴极。

2.Pin1（脚1）对于电路而言，元件的每个引脚均有唯一编号，其计数方向为逆时针，如下图：厂家会在元件本体上注明PIN1标记，通常为圆点，凹点或者色带。

如果出现多个圆点标记，可通过字符方向，颜色，模具注胶孔来判断。

不易判断时以厂家的元件白皮书为准。

同样，为了保证电路中各个元件引脚的正确接入，PCB中的元件焊盘引脚也有唯一编号，其方向也为逆时针，焊盘引脚的pin1也会做上标记，如下图：其中有极性要求的元件的Pin1均通过圆点，斜边，粗边或者凹边进行标记。

只有元件引脚与焊盘引脚一一对应，电路才会导通工作。

通过识别元件和焊盘两者的Pin1引脚位置可判断对应是否正确。

连接器是一种比较特殊元件，元件本体通过标记或者特殊外形来确定方向，装配时连接方向方法为：⏹通过连接器底部的定位针来保证方向（防呆设计）⏹保证连接器开口朝PCB板外方向（需要实料判断）⏹通过对应元件本体特征和丝印图特征来保证（大BGA座子）3.SMT元件极性图索引类型封装元件图丝印图元件识别钽电容MLD模制本体颜色标记为正电解电容CAE铝电解电容黑色标记为负斜边标记为正二极管Melf玻璃二极管黑色标记为负（色带）SOD模制本体颜色标记为负LED长方形表面：绿色为负背面：三角左边为负LED正方形缺角为负芯片SOIC(SOP)左下角圆形处为Pin1左边缺孔下方为Pin1PLCC (SOCKET)元件缺脚上方三角为pin1QFP 字符左下圆点标记为pin1BGA 字符左下圆点标记或色带标记为pin1方向。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表:通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示:SOD 二极管JEDEC SOIC 芯片，座子SOP SOJ PLCC DIP -H- LJL心片-H- LJL心片-H- LJL心片变压器，开关QFP -H- LJL心片BGA QFN SON -H- LJL 心片-H- LJL 心片-H- LJL 心片3、常见封装的含义前缀：S: Shrink T: Thin含LCC座子(SOCKET )塑料：P陶瓷：C1、BGA(ball grid array) :球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体（PAC）。

弓I脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP（四侧引脚扁平封装）小。

例如，引脚中心距为1.5mm 的360弓I脚BGA仅为31mm 见方；而引脚中心距为0.5mm 的304引脚QFP为40mm 见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL（dual in-line）: DIP的别称（见DIP）。

欧洲半导体厂家多用此名称。

3、DIP（dual in-line Package）:双列直插式圭寸装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

SMT 贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本资料只给出通用的电子元件封装类型和图示，与SMT 工序无关的封装暂不涉及。

一、常见SMT 封装名称缩写含义图示常用于名称缩写含义 图示 常用于 Chip Chip 片式元件：阻、容、感Xtal Crystal二引脚晶振 MLDMolded Body模制本体元件：钽电容，二极管 OSC Oscillator晶振CAEAluminum Electrolyti c Capacitor有极性：铝电解电容 SODSmall Outline Diode二极管 MelfMetal Electrode Face 圆柱形玻璃二极管,电阻 DIP Dual In-line Package双列直插式封装：变压器，开关 SON Small Outline No-Lead双列小型无引脚QFNQuad Flat No-lead四方扁平无引脚 BGABall Grid Array 球形栅格阵列，CPU 等 QFPQuad Flat Package 四方扁平封装 SOIC SmallOutline IC小型集成芯片 PLCCLeaded Chip Carriers 引脚芯片载体 SOJ Small Outline J-Lead J 型引脚的小芯片SOP Small Outline Package小型封装，也称SO ，SOIC TO Transistor Outline晶体管外形的贴片元件：电源模块SOTSmall Outline Transisto r小型晶体管：三极管，效应管通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

二、常见封装的含义1.BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

常见SMT封装通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

常见封装的含义BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

封装的占有面积基本上与芯片尺寸相同。

是所有封装技术中体积最小、最薄的一种。

但如果基板的热膨胀系数与LSI芯片不同，就会在接合处产生反应，从而影响连接的可靠性。

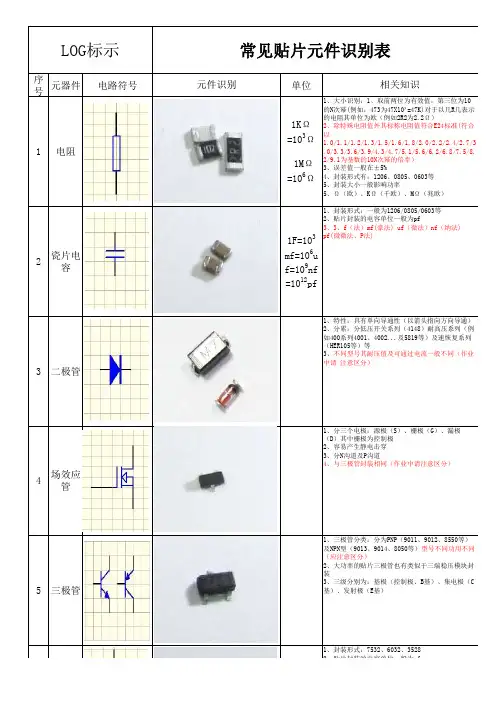

序号元器件电路符号单位LOG标示1、分三个电极：源极（S）、栅极（G）、漏极（D）其中栅极为控制极2、容易产生静电击穿3、分N沟道及P沟道4、与三极管封装相同（作业中请注意区分）1、封装形式：一般为1206/0805/0603等2、贴片封装的电容单位一般为pf3、3、f（法）mf(豪法) uf（微法）nf（纳法)pf(微微法、P法)1、特性：具有单向导通性（以箭头指向方向导通）2、分累：分低压开关系列（4148）耐高压系列（例如400系列4001、4002...及5819等）及速恢复系列（HER105等）等3、不同型号其耐压值及可通过电流一般不同（作业中请 注意区分）1、三极管分类：分为PNP（9011、9012、8550等）及NPN型（9013、9014、8050等）型号不同功用不同（应注意区分）2、大功率的贴片三极管也有类似于三端稳压模块封装3、三级分别为：基极（控制极、B基）、集电极（C基）、发射极（E基）1、封装形式：7532、6032、35282、贴片封装的电容单位一般为nf3、有一横的一头为正极4、钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好、有一定的自恢复能力5、耐电压及电流能力较弱（作业中请注意）常见贴片元件识别表1、大小识别：1、取前两位为有效值，第三位为10的N次幂(例如：473为47X10³=47K)对于以几R几表示的电阻其单位为欧（例如2R2为2.2Ω）2、除特殊电阻值外其标称电阻值符合E24标准(符合以1.0/1.1/1.2/1.3/1.5/1.6/1.8/2.0/2.2/2.4/2.7/3.0/3.3/3.6/3.9/4.3/4.7/5.1/5.6/6.2/6.8/7.5/8.2/9.1为基数的10N次幂的倍率）3、误差值一般在±5%4、封装形式有：1206、0805、0603等5、封装大小一般影响功率5、Ω（欧）、KΩ（千欧）、MΩ（兆欧）3mf=106u电阻瓷片电容二极管场效应管三极管5元件识别相关知识1 2 3 41KΩ=103Ω1MΩ=106Ω1F=103 mf=106u f=109nf =1012pf1、IC引脚是一有缺口或圆点的一头朝左一U字型模式分别1、2、3。

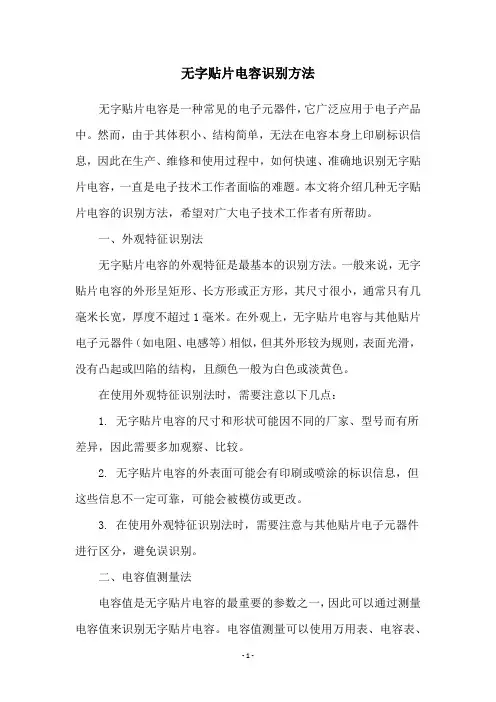

无字贴片电容识别方法无字贴片电容是一种常见的电子元器件，它广泛应用于电子产品中。

然而，由于其体积小、结构简单，无法在电容本身上印刷标识信息，因此在生产、维修和使用过程中，如何快速、准确地识别无字贴片电容，一直是电子技术工作者面临的难题。

本文将介绍几种无字贴片电容的识别方法，希望对广大电子技术工作者有所帮助。

一、外观特征识别法无字贴片电容的外观特征是最基本的识别方法。

一般来说，无字贴片电容的外形呈矩形、长方形或正方形，其尺寸很小，通常只有几毫米长宽，厚度不超过1毫米。

在外观上，无字贴片电容与其他贴片电子元器件（如电阻、电感等）相似，但其外形较为规则，表面光滑，没有凸起或凹陷的结构，且颜色一般为白色或淡黄色。

在使用外观特征识别法时，需要注意以下几点：1. 无字贴片电容的尺寸和形状可能因不同的厂家、型号而有所差异，因此需要多加观察、比较。

2. 无字贴片电容的外表面可能会有印刷或喷涂的标识信息，但这些信息不一定可靠，可能会被模仿或更改。

3. 在使用外观特征识别法时，需要注意与其他贴片电子元器件进行区分，避免误识别。

二、电容值测量法电容值是无字贴片电容的最重要的参数之一，因此可以通过测量电容值来识别无字贴片电容。

电容值测量可以使用万用表、电容表、LCR表等仪器进行，具体方法如下：1. 用万用表或电容表的电容测量档位，将电极钳分别夹在无字贴片电容的两端，读取电容值。

2. 用LCR表的电容测量档位，将无字贴片电容连接到测试夹具上，读取电容值。

在使用电容值测量法时，需要注意以下几点：1. 电容值测量需要使用专门的仪器，如万用表、电容表、LCR表等，不能直接用万用表的电阻测量档位进行测量。

2. 电容值测量的误差可能较大，尤其是对于小容值的无字贴片电容，误差可能达到10%以上。

3. 电容值测量需要对无字贴片电容进行拆卸，因此不适用于已经安装在电路板上的电容。

三、外部标识识别法虽然无字贴片电容本身没有标识信息，但是在电路板或电子产品的设计中，可能会在无字贴片电容周围或相邻的位置上标注电容的值、型号、生产厂家等信息，因此可以通过查找这些标识信息来识别无字贴片电容。

贴片电感值识别方法贴片电感是一种常见的电子元件，广泛应用于电子产品中。

在电子电路中，贴片电感的值是一个重要的参数，它对电路的性能有着重要的影响。

因此，准确识别贴片电感的值是电子工程师和电子爱好者必备的技能之一。

贴片电感的值通常以标称值来表示，标称值是贴片电感的额定值。

然而，由于制造工艺的限制，实际的贴片电感的值会存在一定的偏差。

因此，准确识别贴片电感的值，不仅需要了解标称值，还需要了解实际值与标称值之间的偏差范围。

一种常见的贴片电感值识别方法是通过贴片电感的颜色代码来确定其值。

贴片电感通常有一个带有不同颜色的环形标记，这些颜色代表着不同的数值。

通过识别这些颜色，就可以确定贴片电感的值。

具体的识别方法如下：1. 首先，观察贴片电感的颜色代码。

贴片电感的颜色代码通常由环形标记组成，每个环形标记都有一个特定的颜色。

这些颜色可能包括黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色等。

2. 掌握贴片电感颜色代码的对应数值。

每种颜色都代表一个数字，通过记住这些对应关系，就可以根据贴片电感的颜色代码确定其数值。

例如，棕色代表1，红色代表2，橙色代表3，黄色代表4，绿色代表5，蓝色代表6，紫色代表7，灰色代表8，白色代表9，黑色代表0。

3. 识别贴片电感的颜色代码。

通过观察贴片电感的颜色代码，可以确定每个环形标记对应的数字。

将这些数字按照相应的顺序排列，就可以得到贴片电感的数值。

需要注意的是，贴片电感的数值通常是一个带有单位的值。

常见的单位有亨利（H）、毫亨（mH）和微亨（μH）。

在识别贴片电感的数值时，需要根据具体的情况确定所使用的单位。

贴片电感值识别方法可以帮助电子工程师和电子爱好者准确识别贴片电感的数值，以确保电路设计和调试的准确性。

同时，了解贴片电感的数值也有助于选择合适的贴片电感，以满足电路设计的要求。

除了通过颜色代码识别贴片电感的数值外，还可以通过使用专用的电子元件识别仪器来准确测量贴片电感的数值。

贴片钽电容参数识别1. 引言贴片钽电容是一种常用的电子元件，广泛应用于各种电路中。

在使用贴片钽电容时，我们需要了解其参数，以确保正确选择和使用。

本文将介绍贴片钽电容的常见参数，并提供参数识别的方法。

2. 贴片钽电容的常见参数2.1 容值（Capacitance）贴片钽电容的容值代表了它存储和释放电荷的能力。

通常以单位法拉（Farad）表示，但在实际应用中，常使用更小的单位如微法（Microfarad，uF）、纳法（Nanofarad，nF）或皮法（Picofarad，pF）。

在购买贴片钽电容时，我们需要根据具体需求选择合适的容值。

2.2 额定电压（Rated Voltage）贴片钽电容的额定电压表示其可以承受的最大工作电压。

超过额定电压可能导致元件损坏或失效。

因此，在选择贴片钽电容时，我们需要确保其额定电压大于或等于实际工作环境中的最高工作电压。

2.3 尺寸（Size）贴片钽电容的尺寸通常以长、宽和高来表示，单位为毫米（mm）。

尺寸的选择取决于电路板的设计和可用空间。

需要注意的是，较大尺寸的贴片钽电容可能具有更低的ESR（Equivalent Series Resistance），但也会占用更多的空间。

2.4 等效串联电阻（Equivalent Series Resistance，ESR）贴片钽电容在实际使用中会存在一定的内部电阻，称为等效串联电阻。

ESR影响了贴片钽电容对高频信号和快速变化信号的响应能力。

较低的ESR意味着贴片钽电容对高频信号具有更好的传输性能。

2.5 等效串联电感（Equivalent Series Inductance，ESL）贴片钽电容还会存在一定的等效串联电感，称为等效串联电感。

ESL会对高频信号产生不良影响，并降低贴片钽电容在高频环境下的性能。

因此，在高频应用中，我们需要选择具有较低等效串联电感的贴片钽电容。

3. 贴片钽电容参数识别方法3.1 观察外观首先，我们可以通过观察贴片钽电容的外观来初步判断其参数。

贴片类电子元件识别一、贴片电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100K色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ 10-2 ±10金色/ 10-1 ±5黑色0 100 /棕色1 101 ±1红色2 102 ±2橙色3 103 /黄色4 104 /绿色5 105 ±0.5蓝色6 106 ±0.2紫色7 107 ±0.1灰色8 108 /白色9 109 +5至-20无色/ / ±20二、贴片电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c(f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

4位贴片电阻识别方法
识别4位贴片电阻的方法是通过读取电阻的颜色带信息来确定电阻的阻值和精度。

以下是一种常见的4位贴片电阻识别方法：
1. 首先，观察电阻的颜色带数量。

一般而言，4位贴片电阻有
三到四个颜色带。

2. 根据颜色带的位置和顺序，确定电阻的阻值和精度。

一般而言，颜色带的位置从左到右依次代表第一位、第二位、第三位和第四位数字，以及精度。

每个颜色带代表一个数字或精度的值。

3. 根据常见的电阻颜色带编码表，将每个颜色带对应到对应的数字或精度值上。

这些编码表可在电子元器件手册中找到。

4. 将每个颜色带对应的数字值排列起来，即可得到电阻的阻值。

5. 如果电阻有第四个颜色带，可根据该颜色带对应的精度值确定电阻的精确度。

一般而言，第四个颜色带代表电阻的精确度，例如，金色表示5%的精确度，银色表示10%的精确度。

请注意，不同的国家和厂商可能使用不同的颜色编码标准，所以在识别电阻之前，最好先查阅相关的资料或手册，以确保使用正确的颜色编码标准。
