SMT常见贴片元器件封装类型识别

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT 封装图示索引以公司内部产品所用元件为例，如下图示：名称 图示常用于 备注Chip电阻，电容，电感MLD钽电容，二极管CAE铝电解电容Melf圆柱形玻璃二极管,电阻（少见）SOT三极管，效应管JEDEC(TO) EIAJ(SC)TO电源模块 JEDEC(TO)OSC晶振Xtal晶振SOD 二极管JEDEC SOIC 芯片，座子SOP 芯片前缀：S：Shrink T：ThinSOJ 芯片PLCC 芯片含LCC座子（SOCKET）DIP 变压器，开关QFP 芯片BGA 芯片塑料：P 陶瓷：CQFN 芯片SON芯片3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表:通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示:SOD 二极管JEDEC SOIC 芯片，座子SOP SOJ PLCC DIP -H- LJL心片-H- LJL心片-H- LJL心片变压器，开关QFP -H- LJL心片BGA QFN SON -H- LJL 心片-H- LJL 心片-H- LJL 心片3、常见封装的含义前缀：S: Shrink T: Thin含LCC座子(SOCKET )塑料：P陶瓷：C1、BGA(ball grid array) :球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体（PAC）。

弓I脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP（四侧引脚扁平封装）小。

例如，引脚中心距为1.5mm 的360弓I脚BGA仅为31mm 见方；而引脚中心距为0.5mm 的304引脚QFP为40mm 见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL（dual in-line）: DIP的别称（见DIP）。

欧洲半导体厂家多用此名称。

3、DIP（dual in-line Package）:双列直插式圭寸装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

SMT元器件封装介绍封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准。

一、常见SMT封装如下图：常见SMT贴片元器件封装大全通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

二、常见SMT电子元件类型及位号缩写电容：片式电容，缩写为C电感：片式电感，线圈，保险丝，缩写为L晶体管：电流控制器件，如三极管,缩写为T效应管：电压控制器件，缩写为T二极管：片式发光二极管（LED），玻璃二极管，缩写为D电源模块：缩写为ICP晶振：缩写为OSC，VOC变压器：缩写为TR芯片：缩写为IC开关：缩写为SW连接器：缩写为ICH，TRX，XS，JP等三、常见封装的含义1.SOIC(small out-line IC)：SOP 的别称(见SOP)。

2.DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3.DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4.Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

封装的占有面积基本上与芯片尺寸相同。

是所有封装技术中体积最小、最薄的一种。

但如果基板的热膨胀系数与LSI芯片不同，就会在接合处产生反应，从而影响连接的可靠性。

因此必须用树脂来加固LSI 芯片，并使用热膨胀系数基本相同的基板材料。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

常见SMT封装通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

常见封装的含义BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

封装的占有面积基本上与芯片尺寸相同。

是所有封装技术中体积最小、最薄的一种。

但如果基板的热膨胀系数与LSI芯片不同，就会在接合处产生反应，从而影响连接的可靠性。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表:通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别2、SMT封装图示索引以公司内部产品所用元件为例，如下图示:3、常见封装的含义1、BGA（ball grid array）:球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体（PAC）。

弓I脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP（四侧引脚扁平封装）小。

例如，引脚中心距为1.5mm 的360弓I脚BGA仅为31mm 见方；而引脚中心距为0.5mm 的304引脚QFP 为40mm 见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL（dual in-line）: DIP的别称（见DIP）。

欧洲半导体厂家多用此名称。

3、DIP（dual in-line Package）：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP 应用范围包括标准逻辑IC ，存贮器LSI ，微机电路等。

引脚中心距 2.54mm ，引脚数从 6 到64 。

封装宽度通常为15.2mm 。

有的把宽度为7.52mm 和10.16mm 的封装分别称为skinny DIP 和slimDIP（窄体型DIP）。

但多数情况下并不加区分，只简单地统称为DIP 。

4、Flip-Chip :倒焊芯片裸芯片封装技术之一，在LSI 芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

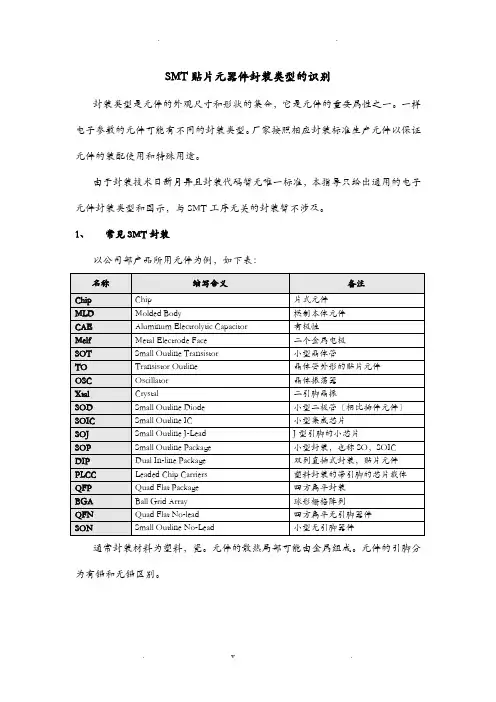

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

一样电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司部产品所用元件为例，如下表：通常封装材料为塑料，瓷。

元件的散热局部可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、 SMT 封装图示索引以公司部产品所用元件为例，如以下图示：名称 图示常用于 备注Chip电阻，电容，电感MLD钽电容，二极管CAE铝电解电容Melf圆柱形玻璃二极管, 电阻〔少见〕SOT三极管，效应管JEDEC(TO) EIAJ(SC)TO电源模块JEDEC(TO)OSC晶振Xtal晶振SOD二极管 JEDECSOIC芯片，座子SOP芯片前缀： S ：Shrink T ：ThinSOJ芯片PLCC芯片含LCC 座子〔SOCKET 〕DIP变压器，开关QFP芯片BGA芯片塑料：P 瓷：CQFN芯片SON芯片3、 常见封装的含义1、 B GA(ball grid array)：球形触点列外表贴装型封装之一。

在印刷基板的反面按列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进展密封。

也称为凸点列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担忧QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式等设备中被采用。

2、D IL(dual in-line)：DIP的别称(见DIP)。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

SMT常见贴片元器件（封装类）作者:日期:SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表:通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示:1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体（PAC）。

引脚可超过200,是多引脚LSI用的一种封装。

封装本体也可做得比QFP（四侧引脚扁平封装）小。

例如，引脚中心距为l.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL（dual in-line）：DIP的别称（见DIP）。

欧洲半导体厂家多用此名称。

3、DIP（dual in-line Package）：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC,存贮器LSI,微机电路等。

引脚中心距2.54mm,引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm的封装分别称为skinny DIP和slimDIP（窄体型DIP）。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本资料只给出通用的电子元件封装类型和图示，与SMT 工序无关的封装暂不涉及。

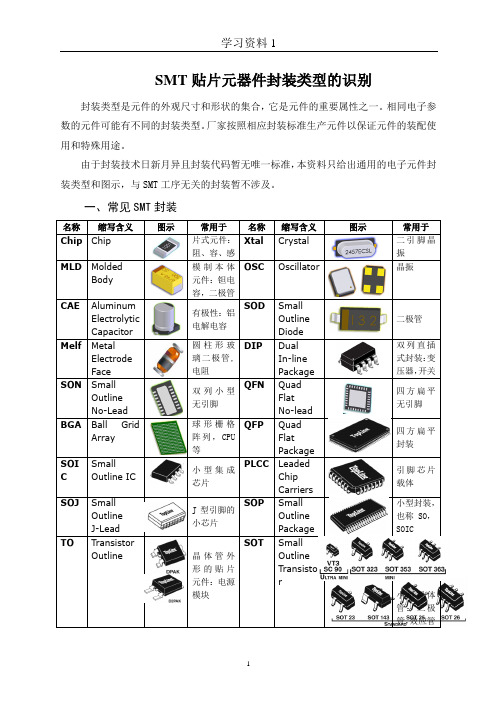

一、常见SMT 封装名称缩写含义图示常用于名称缩写含义 图示 常用于 Chip Chip 片式元件：阻、容、感Xtal Crystal二引脚晶振 MLD MoldedBody 模制本体元件：钽电容，二极管 OSC Oscillator晶振CAE AluminumElectrolytic Capacitor有极性：铝电解电容 SODSmallOutline Diode二极管 Melf MetalElectrode Face 圆柱形玻璃二极管,电阻 DIP Dual In-line Package双列直插式封装：变压器，开关 SON SmallOutline No-Lead双列小型无引脚QFNQuad FlatNo-lead四方扁平无引脚 BGA Ball GridArray 球形栅格阵列，CPU 等 QFPQuad FlatPackage四方扁平封装SOI C SmallOutline IC小型集成芯片 PLCC LeadedChip Carriers引脚芯片载体 SOJSmall Outline J-Lead J 型引脚的小芯片SOPSmall Outline Package小型封装，也称SO ，SOIC TO Transistor Outline晶体管外形的贴片元件：电源模块SOTSmall Outline Transisto r小型晶体管：三极管，效应管通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

二、常见封装的含义1.BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

SMT常见贴片元器件封装类型识别杭州佳和电气有限公司SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

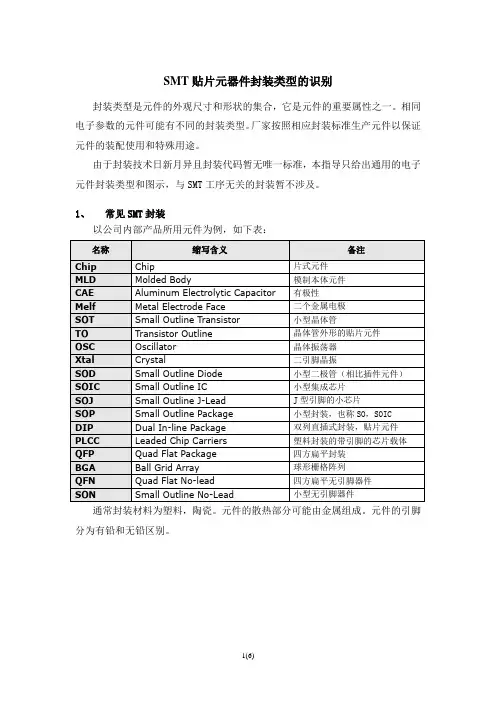

1、常见SMT封装以公司内部产品所用元件为例，如下表：名称 Chip MLD CAE Melf SOT TO OSC Xtal SOD SOIC SOJ SOP DIP PLCC QFP BGA QFN SON Chip Molded Body Aluminum Electrolytic Capacitor Metal Electrode Face Small Outline Transistor Transistor Outline Oscillator Crystal Small Outline Diode Small Outline IC Small Outline J-Lead Small Outline Package Dual In-line Package Leaded Chip Carriers Quad Flat Package Ball Grid Array Quad Flat No-lead Small Outline No-Lead 缩写含义片式元件模制本体元件有极性二个金属电极小型晶体管晶体管外形的贴片元件晶体振荡器二引脚晶振小型二极管（相比插件元件）小型集成芯片 J型引脚的小芯片小型封装，也称SO，SOIC 双列直插式封装，贴片元件塑料封装的带引脚的芯片载体四方扁平封装球形栅格阵列四方扁平无引脚器件小型无引脚器件备注通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

1(6)杭州佳和电气有限公司2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：名称 Chip 图示常用于电阻，电容，电感钽电容，二极管 CAE Melf 圆柱形玻璃二极管, 电阻（少见）铝电解电容备注 MLD SOT 三极管，效应管 JEDEC(TO) EIAJ(SC) TO 电源模块 JEDEC(TO) OSC 晶振 2(6)杭州佳和电气有限公司Xtal SOD SOIC 前缀： S：Shrink T：Thin 二极管 JEDEC 晶振芯片，座子SOP 芯片 SOJ PLCC DIP 芯片芯片含LCC座子（SOCKET）变压器，开关 QFP芯片 BGA 芯片塑料：P 陶瓷：C QFN 芯片 3(6)杭州佳和电气有限公司SON 芯片 3、常见封装的含义1、 BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

S M T常见贴片元器件封装类HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：名称图示常用于备注Chip电阻，电容，电感MLD钽电容，二极管CAE铝电解电容Melf 圆柱形玻璃二极管,电阻（少见）SOT三极管，效应管JEDEC(TO)EIAJ(SC)TO电源模块 JEDEC(TO)OSC晶振Xtal晶振SOD二极管 JEDECSOIC芯片，座子SOP芯片 前缀：S ：ShrinkT ：ThinSOJ芯片PLCC芯片含LCC 座子（SOCKET ）DIP变压器，开关QFP芯片BGA芯片塑料：P陶瓷：CQFN芯片SON 芯片3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表:通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示:3、常见封装的含义1、B GA（ball grid array）:球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体（PAC）。

引脚可超过200,是多引脚LSI用的一种封装。

封装本体也可做得比QFP四侧引脚扁平封装）小。

例如，引脚中心距为的360引脚BGA仅为31mm见方；而引脚中心距为的304引脚QFP 为40mm见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、D IL（dual in-line）: DIP的别称（见DIP）。

欧洲半导体厂家多用此名称。

3、DIP（dual in-line Package）:双列直插式圭寸装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC,存贮器LSI，微机电路等。

引脚中心距，引脚数从6到64。

封装宽度通常为。

有的把宽度为和的封装分别称为skinny DIP和slimDIP（窄体型DIP）。

但多数情况下并不加区分，只简单地统称为DIP。

4、F lip-Chip :倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

精心整理1、SMT表面封装元器件图示索引（完善）一.????常用电阻、电容换算：1.电阻（R）：电阻：定义：导体对电流的阻碍作用就叫导体的电阻。

无方向,用字母R表示,单位是欧姆(Ω)，分：欧（Ω）、千欧（KΩ）、兆欧（MΩ）1MΩ=1000KΩ=1000000Ω1).换算方法：①.前面两位为有效数字(照写)，第三位表示倍数10n次方（即“0”的个数）103=10*103=10000Ω=10KΩ471=47*101=470Ω100=10*100=10Ω101=10×101=100Ω120=12×100=12Ω②.前面三位为有效数字(照写)，第四位表示倍数倍数10n次方（即“0”的个数）.??1001=100*101=1000Ω=1KΩ??1632=163*102=16300Ω=16.3KΩ1470=147×100=147Ω1203=120×103Ω=120KΩ4702=470×102Ω=47KΩ?330=33×10=33pF2.3钽电容：它用金属钽或者铌做正极，用稀流酸等配液做负极，用钽或铌表面生成的氧化膜做成介质制成，其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好，用在要求较高的设备中。

钽电容表面有字迹表明其方向、容值，通常有一条横线的那边标志钽电容的正极。

钽电容规格通常有：A型、B型、C型、P型。

2.4电容的误差表示2.4.1常用钽电容代换参照表.1UF：105、A6、CA62.2UF：2253.3UF：335、AN6、CN6、JN6、CN694.7UF：475、JS610UF：106、JA7、AA7、GA722UF：226、GJ7、AJ7、JJ747UF：4763.电感（L）电感的单位：亨(H)、毫享(MH)、微享(μH)、纳享(NH),其中：1H=103MH=106μH=109NH 片状电感????电感量：10NH～1MH????材料：铁氧体绕线型陶瓷叠层????精度：J=±5%K=±10%M=±20%????尺寸：04020603080510081206121018121008=2.5mm*2.0mm1210=3.2mm*2.5mm ????个别示意图：贴片绕线电感??????????贴片叠层电感??1H=1000MH??1MH=1000UH??1UH=1000NH电感量4.CHIP元件规格英制?公制。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要届性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由丁封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示,与SMTT序无关的封装暂不涉及。

1、常见SM”装以公司内部产品所用元件为例，如下表:名称缩写含义备注Chip Chip片式兀件MLD Molded Body模制本体元件CAE Aluminum Electrolytic Capacitor有极性Melf Metal Electrode Face二个金属电极SOT Small Outline Transistor小型晶体管TO Transistor Outline晶体管外形的贴片兀件OSC Oscillator晶体振荡器Xtal Crystal二引脚晶振SOD Small Outline Diode小型二极管（相比插件元件）SOIC Small Outline IC小型集成芯片SOJ Small Outline J-Lead J型引脚的小芯片SOP Small Outline Package小型封装，也称SO SOICDIP Dual In-line Package双列直插式封装，贴片兀件PLCC Leaded Chip Carriers塑料封装的带引脚的芯片载体QFP Quad Flat Package四方扁平封装BGA Ball Grid Array球形栅格阵列QFN Quad Flat No-lead四方扁平无引脚器件SON Small Outline No-Lead小型无引脚器件通常封装材料为塑料，陶瓷。

元件的散热部分可能由金届组成。

元件的引脚分为有铅和无铅区别2、SMTM装图示索引以公司内部产品所用元件为例，如下图示:名称图示常用于备注Chip MLD CAE Melf 电阻，电容，电感祖电容，二极管铝电解电容圆柱形玻璃二极管电阻（少见）SOT 三极管，效应管JEDEC(TO) EIAJ(SC)电源模块JEDEC(TO) 晶振晶振3常见封装的含义、。
