元件认识Smt 完整版

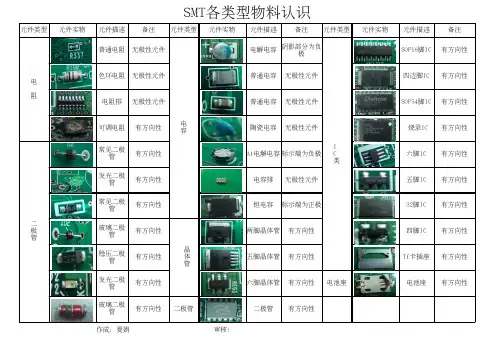

普通电阻无极性元件电解电容有方向性色环电阻无极性元件普通电容无极性元件有方向性电阻排无极性元件普通电容无极性元件有方向性可调电阻有方向性陶瓷电容无极性元件有方向性有方向性标示端为负极有方向性有方向性电容排无极性元件有方向性有方向性钽电容标示端为正极有方向性有方向性两脚晶体管有方向性有方向性有方向性五脚晶体管有方向性有方向性有方向性六脚晶体管有方向性电池座电池座有方向性有方向性二极管二极管有方向性作成：夏娟电 阻电 容阴影部分为负极 IC类SOP16脚IC四边脚IC SOP54脚IC 烧录IC 二 极 管常见二极管Ai电解电容六脚IC 发光二极管五脚IC 常见二极管32脚IC 玻璃二极管 晶 体 管四脚IC 稳压二极管Tf卡插座发光二极管玻璃二极管审核:有方向性BGA有方向性针脚插座有方向性有方向性BGA 有方向性普通插座有方向性有方向性BGA 有方向性普通插座有方向性贴片电感无方向性BGA有方向性普通插座有方向性常见电感无方向性BGA 有方向性曲脚插座有方向性常见电感无方向性光耦四脚光耦有方向性普通插座有方向性常见电感有方向性常见保险丝无方向性普通插座有方向性开关四脚开关有方向性常见保险丝无方向性普通插座有方向性四脚开关有方向性四脚晶振有方向性普通插座有方向性四脚开关有方向性两脚晶振无方向性端脚插座有方向性散热片有方向性四脚晶振有方向性插座有方向性作成：夏娟三 极 管四脚性三极管B G A插 座标准三极管贴片保险丝 电 感保 险 丝晶 振翼型散热片审核:常见元器件方向识别作成：夏娟审核：电解电容 如图 阴影部分为元件负极钽电容 如图 标示端为元件正极AI电解电容标示端有“-”标示 为负极可调电阻元件引脚按照焊盘贴附即可晶体管如图 大脚对应大焊盘即可二极管 阴影部分为负极玻璃二极管 特殊线条部分为负极稳压二极管阴影部分为负极发光二极管红色灯对应负极注意黑色灯对应正极SOP丝印正下方左为一脚或特殊点标示方向OFP丝印正下方左为一脚或特殊点标示方向SOP 特殊点标示方向六角IC 阴影部或“P”或“N”表示方向端五脚IC引脚对应焊盘即可缺口SOP 缺口为方向边对应基板方向即可四脚IC 阴影部分为方向端电池座底座缺口为该元件方向，且缺口与基板丝印缺口对应铁片IC元件引脚于基板焊盘对应即可三级管 引脚对应焊盘即可三极管 元件上特殊点对应基板特殊点即可电感 元件缺口对应基板丝印框缺口开关 元件数字边“1”1脚对应基板标示的一脚即可翼型散热片 引脚对准焊盘即可BGA 元件特殊点或金线标示方向BGA 元件有标示特殊角且对应基板方向的特殊标示BGA 元件有特殊点且对应基板丝印框“A1”处光耦 元件上特殊点为元件方向对应基板标示的三角形晶振 特殊点对应丝印框粗边部分晶振 元件缺口为该类元件方向对应基板丝印框缺口针脚插座 元件形状与丝印框形状吻合即可插座 插座盖子对应丝印框缺口曲脚插座 缺口为元件方向对应丝印框缺口插座 插座一端有▼即为方向与基板标示的方向对应插座 插座边柱子为方向边对应基板标示“1”即可插座 元件缺口对应丝印框缺口插座 元件有切角标示且切角对应丝印框切角变更引脚与焊盘对应玻璃二极管 元件有特殊线条标示方向开关 引脚对应焊盘即可开关 对就PCB 丝印即可插座 插座底部柱子一大一小对应插入大小孔即可开关 此元件有长短边，已长边标示为方向二极管 特殊点为元件方向。

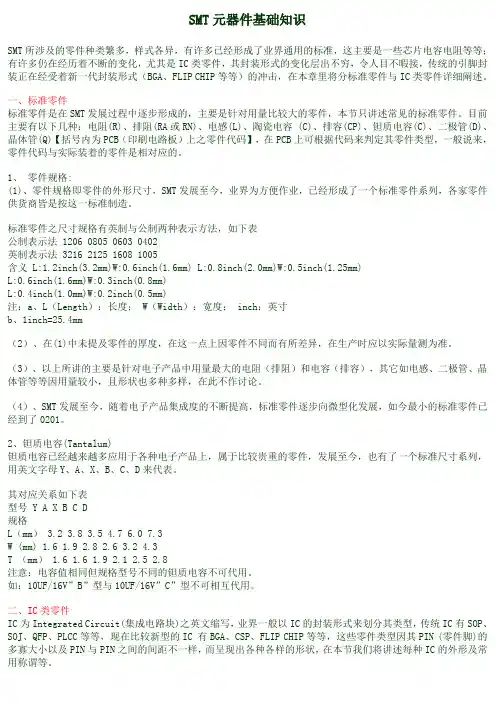

SMT元器件基础知识SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。

一、标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。

目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容 (C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。

1、零件规格:(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表公制表示法 1206 0805 0603 0402英制表示法 3216 2125 1608 1005含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度； W（Width）：宽度； inch：英寸b、1inch=25.4mm（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（3）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（4）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

SMT元器件的认识一．关于SMT元器件1．SMT是英文Surface Mount Technology 的缩写，其中文含义是表面贴装技术，是一种无需在印制线路板上钻插装孔，直接将表面组装元器件贴或焊接到印刷线路板规定位置上的电路联装技术。

2．SMT主要由SMT元器件、组装技术、贴装设备三部分组成。

3．SMT元器件主要有：贴片用印制电路板（PCB：Printed Circuit Board）贴片电阻（Chip Resistor）、贴片电容（Chip Capacitor）、贴片电感（ChipInductor）、贴片磁珠（Chip Bead）、贴片二极管、贴片三极管、贴片集成电路（IC：Integrated Circuit）和贴片插座等。

4．SMT元器件的电脑编号以字母“BD”开头，以字母“T”结尾表示贴片。

二．贴片用印制电路板（PCB）1．印制电路板也叫印刷电路板，即PCB（Printed Circuit Board）。

2．PCB有单层板、双层板和多层板。

3．贴片用PCB与一般PCB从外观上最显而易见的区别就是贴片用PCB上固定插机元件用的插装孔较少，取而代之的是用来焊接SMT元器件的焊盘较多。

4．在贴片用PCB上还可以找到定位光点，其用途是贴装设备，用此来对PCB进行定位，避免元器件贴装在PCB上时发生偏移。

5．PCB上的白色丝印可用来标识该PCB的型号、生产厂家、生产日期、元器件的类型、位置和有方向、极性元件的贴插装要求等。

1）标识元器件的类型是指一般在PCB上用英文字母来表示元器件的类型，如电容表示为C，电阻表示为R，电感表示为L，二极管表示为D，三极管表示为Q，IC表示为U，插座表示为J，变压器表示为T。

2）标识元器件位置与BOM（物料清单，Bill Of Material）相对应，查BOM单即可知对应位置元器件的规格型号。

3）标识有方向、极性元件的插装要求是指如电解电容的正负极会有区别的标识；二极管的极性标识；连接器、插座等插装时应按丝印要求进行插装；集成电路IC进行贴装时所必须确定的第一脚和方向等。

SMT元件知识什么是SMT元件？SMT元件，全称为表面贴装技术（Surface Mount Technology）元件，是用于电子电路组装的一种常见元件类型。

与传统的THD （Through-Hole Devices）元件不同，SMT元件直接安装在电路板的表面，而不需要通过孔洞插入电路板。

SMT元件的特点SMT元件具有以下一些特点：- 小型化：SMT元件通常比传统的THD元件更小巧，这使得它们在需要高密度布局的电路板上更容易实现。

- 高频性能优良：由于SMT元件的结构相对简单，其电气参数较低，使其在高频电路中表现出色。

- 自动化生产：由于SMT元件可以高速自动化贴装，它们在大批量生产中非常便利。

常见的SMT元件类型以下是一些常见的SMT元件类型：1. 表面贴装电阻器（SMD Resistor）：用于电路的精确电阻控制。

2. 表面贴装电（SMD Capacitor）：用于电路的能量存储和滤波。

3. 表面贴装二极管（SMD Diode）：用于电路的整流和开关操作。

4. 表面贴装集成电路（SMD Integrated Circuit）：将多个功能集成到一个封装中。

5. 表面贴装电感器（SMD Inductor）：用于电路的电流控制和滤波。

SMT元件的应用领域SMT元件广泛应用于各种电子设备中，包括但不限于：- 手机和平板电脑- 电视和显示器- 汽车电子- 医疗设备- 工业控制系统SMT元件的发展趋势随着技术的不断发展，SMT元件也在不断演进。

以下是SMT 元件的一些发展趋势：1. 进一步小型化：为了适应更小巧的电子设备，SMT元件将继续朝着更小尺寸的方向发展。

2. 高集成度：为了提高电路板的密度和操作效率，SMT元件将进一步提高集成度，集成更多功能。

3. 高频性能和高速传输：随着无线通信和高速数据传输技术的发展，SMT元件的高频性能和高速传输能力将不断提升。

4. 环保和可持续性：SMT元件的生产和使用将越来越注重环境保护和可持续性发展。

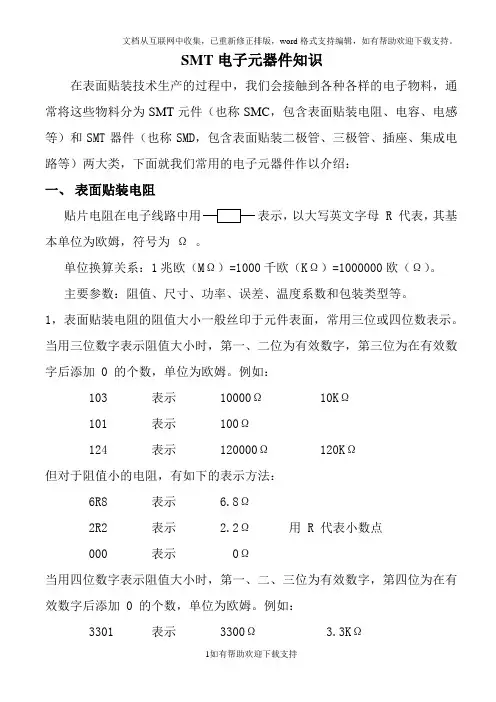

SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。

单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。

主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。

1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。

当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。

例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。

例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 K Ω4702 表示 47000Ω 47 K Ω2，有公制（单位为毫米mm ）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。

另外，不同尺寸的电阻，其额定功率也不同，有1/16W 、1/10W 、1/8W 、1/4W 、1/2W 、1W 等。

下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。

电阻常用的误差等级有±1%、±5%、±10%等，分别用字母M 、J 、K 代表。

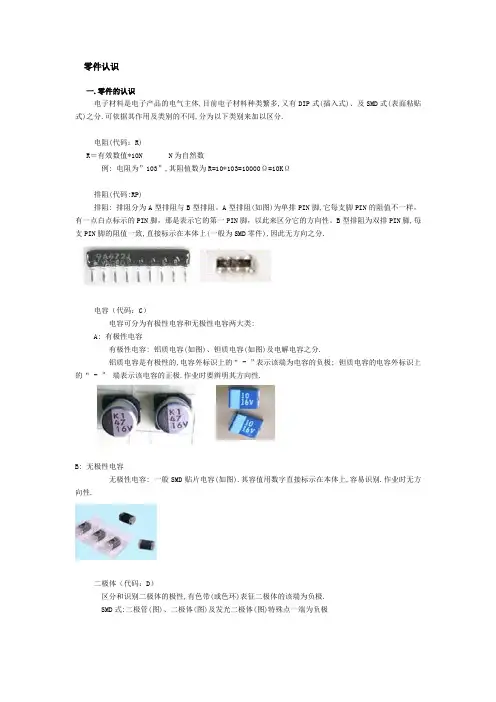

零件认识一.零件的认识电子材料是电子产品的电气主体,目前电子材料种类繁多,又有DIP式(插入式)、及SMD式(表面粘贴式)之分.可依据其作用及类别的不同,分为以下类别来加以区分.电阻(代码：R)R＝有效数值*10N N为自然数例: 电阻为”103”,其阻值数为R=10*103=10000Ω=10KΩ排阻(代码:RP)排阻: 排阻分为A型排阻与B型排阻。

A型排阻(如图)为单排PIN脚,它每支脚PIN的阻值不一样，有一点白点标示的PIN脚，那是表示它的第一PIN脚，以此来区分它的方向性。

B型排阻为双排PIN脚,每支PIN脚的阻值一致,直接标示在本体上(一般为SMD零件),因此无方向之分.电容（代码：C）电容可分为有极性电容和无极性电容两大类:A: 有极性电容有极性电容: 铝质电容(如图)、钽质电容(如图)及电解电容之分.铝质电容是有极性的,电容外标识上的“ - ”表示该端为电容的负极; 钽质电容的电容外标识上的“ - ”端表示该电容的正极.作业时要辨明其方向性.B: 无极性电容无极性电容: 一般SMD贴片电容(如图).其容值用数字直接标示在本体上,容易识别.作业时无方向性.二极体（代码：D）区分和识别二极体的极性,有色带(或色环)表征二极体的该端为负极.SMD式:二极管(图)、二极体(图)及发光二极体(图)特殊点一端为负极三极体（代码：Q）区分和识别三极体主要在于三极体的型号,功率及在PCB上的位置和作用.三极体有方向,通常在三极体上有型号规格(或代号),型号规格(或代号)左上方为第1PIN.晶振（代码：Y）区分和识别晶振在于型号、晶振频率(标示在晶振本体上),在PCB的位置,立式(卧式).及材质,其匹配之电容值.频率误差值,通常有型号规格(或代号),(2Pin的晶振一般无极性,但作业时遵客户要求).电感（代码：L）无极性电感一般为SMD式。

(IC)集成块类（代码：U）集成块即集成电路(IC),是电子世界发展迅猛的元器件,其功能和作用,日渐强悍和集中,内部线路也更是丰富多变,不是一个专业界的人士,是没有办法能搞清多种集成块的功能和作用的.在IC文字正面左下方向(或左边中间)有圆孔(或缺口),表示IC的极性,IC的第一PIN脚便是从这里开始的. IC的PIN脚是以‘IC极性点下方第一PIN脚开始以逆时针方向数’.IC内部叫路径封装后,通常会有很多绅出脚,根据脚的排数,会有单排脚.双排脚,双排双列脚,多排脚等等.根据IC在PCB上的着装的方式的不同,又可分为: SMD(表面贴装式).其中SMD(表面贴装式)封装方式又可分为:1.1 QFP: 四边对称有脚，脚向外伸.如图1.2 PLCC: 四边对称有脚，脚向内弯.如图1.3 SOP: 两边对称有脚，脚向外伸.如图1.4 SOJ: 两边对称有脚，脚向内弯.如图1.5 BGA: 直脚件.如图插针、插座（代码：CONN）五金材料通常是金属的材料及塑料材料组合的材料，如: 各类插针、插座等‧在电子产品如计算机主机板中插针，插座一般都很多的，而且插针，插座的PIN针的数目也是相差大的.有几PIN,几十PIN,及至几百PIN,大小也因此相差大.加重块,散热块由于用料极少,而变得易区分.区分和识别各类插针、插座主要在于PIN针的数目,PIN针排列的(如单排,双排,及多排,或不规则等)电镀金的材料,PIN针的长度 ,PIN针线径,塑座材料及颜色,开口及缺口方向等等. (如图)开关类SMD式开关(如图)。

SMT元件知识，对新手很有帮助啊。

一、表面贴装元件分类(一)按功能分类1. 连接件(Interconnect)：提供机械与电气连接/断开，由连接插头和插座组成，将电缆、支架、机箱或其它PCB与PCB连接起来；可是与板的实际连接必须是通过表面贴装型接触。

2. 有源电子元件(Active)：在模拟或数字电路中，可以自己控制电压和电流，以产生增益或开关作用，即对施加信号有反应，可以改变自己的基本特性。

3. 无源电子元件(Inactive)：当施以电信号时不改变本身特性，即提供简单的、可重复的反应。

4. 异型电子元件(Odd-form)：其几何形状因素是奇特的，但不必是独特的。

因此必须用手工贴装，其外壳(与其基本功能成对比)形状是不标准的，例如：许多变压器、混合电路结构、风扇、机械开关块，等。

(二)按封装外形形状/尺寸分类Chip:片电阻, 电容等, 尺寸规格: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 等.. 钽电容, 尺寸规格: TANA,TANB,TANC,TAND..SOT:晶体管,SOT23, SOT143, SOT89等..Melf:圆柱形元件, 二极管, 电阻等….SOIC:集成电路, 尺寸规格: SOIC08, 14, 16, 18, 20, 24, 28, 32….QFP:密脚距集成电路….PLCC:集成电路, PLCC20, 28, 32, 44, 52, 68, 84….BGA:球栅列阵包装集成电路, 列阵间距规格: 1.27, 1.00, 0.80….CSP:集成电路, 元件边长不超过里面芯片边长的1.2倍, 列阵间距<0.50的µBGA….英制和公制电容、电阻的封装形式通常可以有英制和公制两种标示方法：英制公制0402 (40milX20mil) 1005 (1.0mmX0.5mm)0603 (60milX30mil) 1608 (1.6mmX0.8mm)0805 (80milX50mil) 2012 (2.0mmX1.2mm)1206 (120milX60mil) 3216 (3.2mmX1.6mm)1210 (120milX100mil) 3225 (3.2mmX2.5mm)1812 (180milX120mil) 4532 (4.5mmX3.2mm五、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
