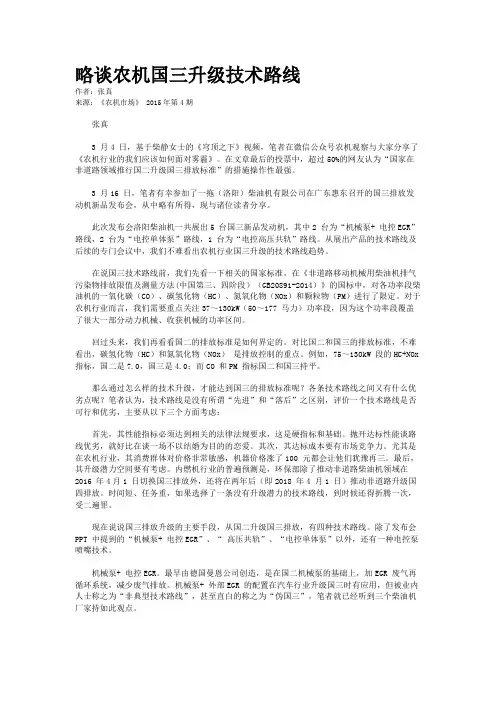

略谈农机国三升级技术路线作者：张真来源：《农机市场》 2015年第4期张真3 月4 日，基于柴静女士的《穹顶之下》视频，笔者在微信公众号农机观察与大家分享了《农机行业的我们应该如何面对雾霾》。

在文章最后的投票中，超过50%的网友认为“国家在非道路领域推行国二升级国三排放标准”的措施操作性最强。

3 月16 日，笔者有幸参加了一拖（洛阳）柴油机有限公司在广东惠东召开的国三排放发动机新品发布会，从中略有所得，现与诸位读者分享。

此次发布会洛阳柴油机一共展出5 台国三新品发动机，其中2 台为“机械泵+ 电控EGR”路线，2 台为“电控单体泵”路线，1 台为“电控高压共轨”路线。

从展出产品的技术路线及后续的专门会议中，我们不难看出农机行业国三升级的技术路线趋势。

在说国三技术路线前，我们先看一下相关的国家标准。

在《非道路移动机械用柴油机排气污染物排放限值及测量方法(中国第三、四阶段）（GB20891-2014）》的国标中，对各功率段柴油机的一氧化碳（CO）、碳氢化物（HC）、氮氧化物（NOx）和颗粒物（PM）进行了限定。

对于农机行业而言，我们需要重点关注37～130kW（50～177 马力）功率段，因为这个功率段覆盖了很大一部分动力机械、收获机械的功率区间。

回过头来，我们再看看国二的排放标准是如何界定的。

对比国二和国三的排放标准，不难看出，碳氢化物（HC）和氮氧化物（NOx）是排放控制的重点。

例如，75～130kW 段的HC+NOx 指标，国二是7.0，国三是4.0；而CO 和PM 指标国二和国三持平。

那么通过怎么样的技术升级，才能达到国三的排放标准呢？各条技术路线之间又有什么优劣点呢？笔者认为，技术路线是没有所谓“先进”和“落后”之区别，评价一个技术路线是否可行和优劣，主要从以下三个方面考虑：首先，其性能指标必须达到相关的法律法规要求，这是硬指标和基础。

抛开达标性能谈路线优劣，就好比在谈一场不以结婚为目的的恋爱。

建筑机械 2016.4222015年初，潍柴正式发布13L重型商用车发动机W P13，将中国重卡带入“500马力+”时代。

如果说，在2015年WP13是“小荷才露尖尖角”，那么在2016年必定是“映日荷花别样红”。

新年伊始，WP13便迎来了开门红，首季实销创下新高。

本文将走进潍柴WP13开发团队，为您讲述三代潍柴人自主开发大马力“中国芯”的故事，展现凝结三代人心血的梦想之作——WP13。

三代人的自主“中国芯”梦想张英，曾任潍柴WP13的产品总工程师，在2015年1月7日WP13上市的发布会上，与已退休的产品总工程师李昌信，共同为新品WP13揭幕。

当时李昌信已70岁高龄。

据张英介绍，为了WP13项目，李昌信延迟到65岁才退休。

同时，他们分别是10多年前潍柴“蓝擎”项目核心成员中的最长者和最幼者。

WP13作为潍柴自主大马力发动机的集大成者，由2人共同揭幕，可见潍柴对WP13倾注的期盼。

李昌信是国内早期的内燃机工程师，不仅对中国重卡行业走过的历程了如指掌，更明白那一代工程师对自主大功率发动机的渴望。

20世纪80年代，斯太尔技术的成功引进，中国才有了真正意义上的重卡，潍柴也由此进入重型动力领域，并成为该领域的专家型企业。

但是，潍柴并不满足于此，自主开发世界先进的高速大功率发动机的梦想从未停止。

功夫不负有心人。

2005年，国内第一台拥有完全自主知识产权的高速大功率发动机——潍柴蓝擎面世。

蓝擎项目不仅让李昌信这样的老一辈工程师接触到了世界最先进的发动机技术，更让张英这样的年轻一代快速成长起来。

而正是这两代人的技术积淀，为WP13的震撼面世奠定了基础。

W P13项目经理王进峰至今还清晰记得，他的师傅李昌信退休时对他说的话：“小王，我退休后W P13项目就交给你们接管了，你们一直参与开发，对结构也最熟悉，我很放心，WP13将来一定会成为非常有竞争力的产品。

”沿着师傅的足迹，王进峰与同事们参与并见证了WP13从样机、试验到上市的全过程。

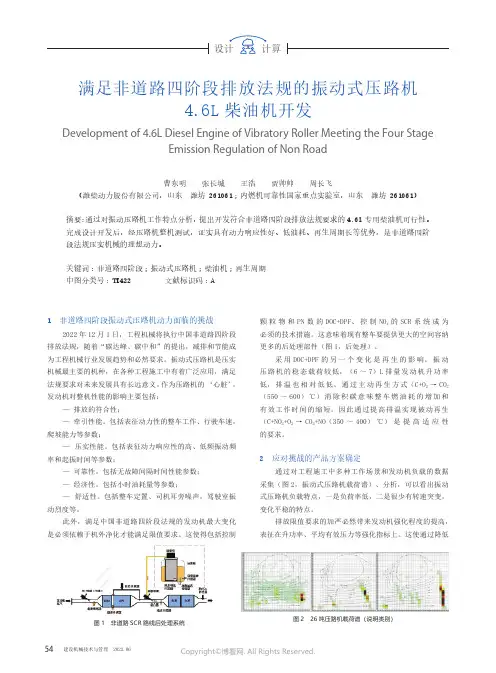

1 非道路四阶段振动式压路机动力面临的挑战2022年12月1日，工程机械将执行中国非道路四阶段排放法规，随着“碳达峰、碳中和”的提出，减排和节能成为工程机械行业发展趋势和必然要求。

振动式压路机是压实机械最主要的机种，在各种工程施工中有着广泛应用，满足法规要求对未来发展具有长远意义。

作为压路机的 ‘心脏’，发动机对整机性能的影响主要包括：— 排放的符合性；— 牵引性能。

包括表征动力性的整车工作、行驶车速，爬坡能力等参数；— 压实性能。

包括表征动力响应性的高、低频振动频率和起振时间等参数；— 可靠性。

包括无故障间隔时间性能参数；— 经济性。

包括小时油耗量等参数；— 舒适性。

包括整车定置、司机耳旁噪声，驾驶室振动烈度等。

此外，满足中国非道路四阶段法规的发动机最大变化是必须依赖于机外净化才能满足限值要求。

这使得包括控制颗粒物和PN数的DOC+DPF、控制NOx的SCR系统成为必须的技术措施。

这意味着现有整车要提供更大的空间容纳更多的后处理部件（图1，后处理）。

采用DOC+DPF的另一个变化是再生的影响。

振动压路机的稳态载荷较低，（6～7）L排量发动机升功率低，排温也相对低低。

通过主动再生方式（C+O2→CO2（550～600）℃）消除积碳意味整车燃油耗的增加和有效工作时间的缩短。

因此通过提高排温实现被动再生（C+NO2+O2→CO2+NO（350～400）℃）是提高适应性的要求。

2 应对挑战的产品方案确定通过对工程施工中多种工作场景和发动机负载的数据采集（图2，振动式压路机载荷谱）、分析，可以看出振动式压路机负载特点，一是负荷率低，二是很少有转速突变，变化平稳的特点。

排放限值要求的加严必然带来发动机强化程度的提高，表征在升功率、平均有效压力等强化指标上。

这使通过降低满足非道路四阶段排放法规的振动式压路机4.6L柴油机开发Development of 4.6L Diesel Engine of Vibratory Roller Meeting the Four StageEmission Regulation of Non Road曹东明 张长城 王浩 贾帅帅 周长飞（潍柴动力股份有限公司，山东 潍坊 261061；内燃机可靠性国家重点实验室，山东 潍坊 261061）摘要：通过对振动压路机工作特点分析，提出开发符合非道路四阶段排放法规要求的4.6L专用柴油机可行性。

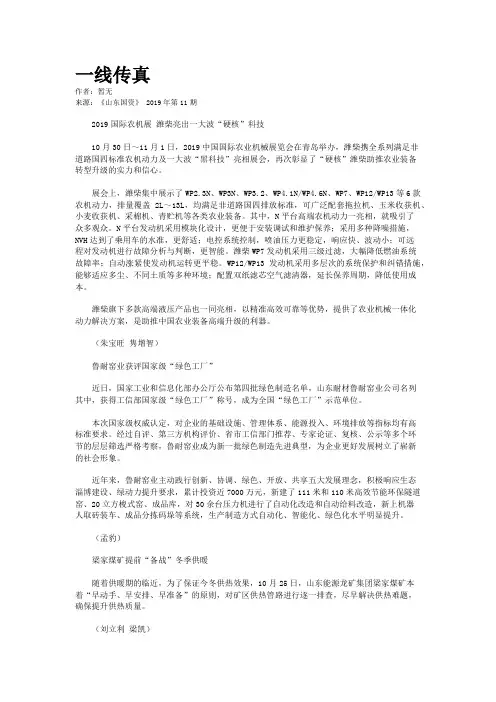

一线传真作者：暂无来源：《山东国资》 2019年第11期2019国际农机展潍柴亮出一大波“硬核”科技10月30日～11月1日，2019中国国际农业机械展览会在青岛举办，潍柴携全系列满足非道路国四标准农机动力及一大波“黑科技”亮相展会，再次彰显了“硬核”潍柴助推农业装备转型升级的实力和信心。

展会上，潍柴集中展示了WP2.3N、WP3N、WP3.2、WP4.1N/WP4.6N、WP7、WP12/WP13等6款农机动力，排量覆盖2L～13L，均满足非道路国四排放标准，可广泛配套拖拉机、玉米收获机、小麦收获机、采棉机、青贮机等各类农业装备。

其中，N平台高端农机动力一亮相，就吸引了众多观众。

N平台发动机采用模块化设计，更便于安装调试和维护保养；采用多种降噪措施，NVH达到了乘用车的水准，更舒适；电控系统控制，喷油压力更稳定，响应快、波动小；可远程对发动机进行故障分析与判断，更智能。

潍柴WP7发动机采用三级过滤，大幅降低燃油系统故障率；自动涨紧使发动机运转更平稳。

WP12/WP13发动机采用多层次的系统保护和纠错措施，能够适应多尘、不同土质等多种环境；配置双纸滤芯空气滤清器，延长保养周期，降低使用成本。

潍柴旗下多款高端液压产品也一同亮相，以精准高效可靠等优势，提供了农业机械一体化动力解决方案，是助推中国农业装备高端升级的利器。

（朱宝旺隽增智）鲁耐窑业获评国家级“绿色工厂”近日，国家工业和信息化部办公厅公布第四批绿色制造名单，山东耐材鲁耐窑业公司名列其中，获得工信部国家级“绿色工厂”称号，成为全国“绿色工厂”示范单位。

本次国家级权威认定，对企业的基础设施、管理体系、能源投入、环境排放等指标均有高标准要求。

经过自评、第三方机构评价、省市工信部门推荐、专家论证、复核、公示等多个环节的层层筛选严格考察，鲁耐窑业成为新一批绿色制造先进典型，为企业更好发展树立了崭新的社会形象。

近年来，鲁耐窑业主动践行创新、协调、绿色、开放、共享五大发展理念，积极响应生态淄博建设、绿动力提升要求，累计投资近7000万元，新建了111米和110米高效节能环保隧道窑、20立方梭式窑、成品库，对30余台压力机进行了自动化改造和自动给料改造，新上机器人取砖装车、成品分拣码垛等系统，生产制造方式自动化、智能化、绿色化水平明显提升。

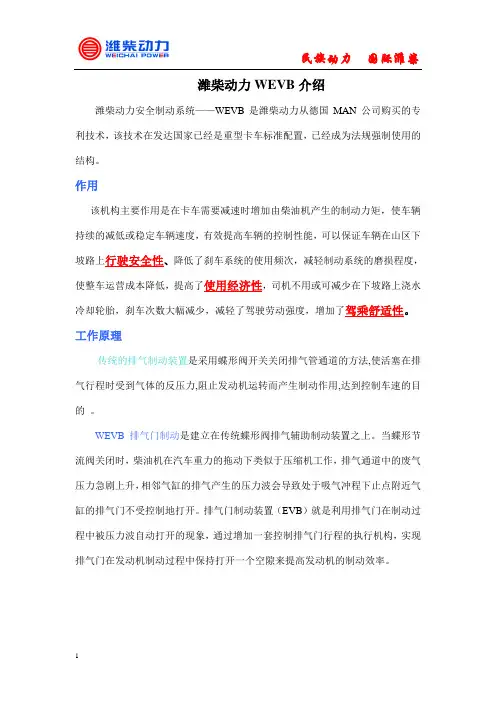

潍柴动力WEVB介绍潍柴动力安全制动系统——WEVB是潍柴动力从德国MAN公司购买的专利技术，该技术在发达国家已经是重型卡车标准配置，已经成为法规强制使用的结构。

作用该机构主要作用是在卡车需要减速时增加由柴油机产生的制动力矩，使车辆持续的减低或稳定车辆速度，有效提高车辆的控制性能，可以保证车辆在山区下坡路上行驶安全性、降低了刹车系统的使用频次，减轻制动系统的磨损程度，使整车运营成本降低，提高了使用经济性，司机不用或可减少在下坡路上浇水冷却轮胎，刹车次数大幅减少，减轻了驾驶劳动强度，增加了驾乘舒适性。

工作原理传统的排气制动装置是采用蝶形阀开关关闭排气管通道的方法,使活塞在排气行程时受到气体的反压力,阻止发动机运转而产生制动作用,达到控制车速的目的。

WEVB排气门制动是建立在传统蝶形阀排气辅助制动装置之上。

当蝶形节流阀关闭时，柴油机在汽车重力的拖动下类似于压缩机工作，排气通道中的废气压力急剧上升，相邻气缸的排气产生的压力波会导致处于吸气冲程下止点附近气缸的排气门不受控制地打开。

排气门制动装置（EVB）就是利用排气门在制动过程中被压力波自动打开的现象，通过增加一套控制排气门行程的执行机构，实现排气门在发动机制动过程中保持打开一个空隙来提高发动机的制动效率。

排气蝶阀WEVB结构示意图当排气门被压力波打开后，排气门制动机构中的小活塞由于自重和弹簧作用跟随排气门向下运动，此时单向阀打开，使小活塞上方的空腔中注满机油，而且由于在上述过程中以及随后的压缩、做功冲程中，排气门摇臂封油平面紧靠在封油螺钉封油面上，卸油孔是关闭的，因此小活塞上方密闭的机油使小活塞不能缩入摇臂，迫使排气门处于开启状态，在此后的压缩和做功冲程中始终保持大约1-2mm行程。

在排气冲程开始时，通过摇臂的运动使排气门全开，排气门摇臂上的卸油孔打开，润滑油喷出，伸出的小活塞在气门压力下回位。

上述过程循环往复进行，从而增加柴油机的制动功率。

WEVB 工作原理图吸气冲程 压缩冲程/膨胀冲程 排气冲程WEVB 工作过程示意图WEVB 操作规程：WEVB 辅助制动系统适用于车辆下长坡和湿滑路面行驶时使用。
