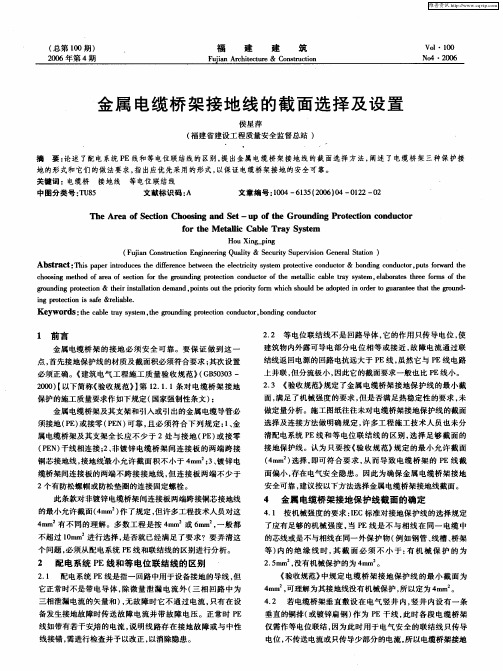

选择桥架截面

桥架通用规格
桥架的通用规格主要包括以下几个方面：
长度：电缆桥架直通长度一般为2米，称为普通桥架，但也有3米、4米和6米，甚至更长的8米、9米等规格。

大于2米的桥架通常被称为大跨距桥架，其配套支架数量要比普通桥架多。

而电缆桥架弯通、三通、四通的长度一般不固定，具体会根据项目的要求来确定。

宽度：电缆桥架的常见宽度有100mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。

其中，宽度100mm的桥架适用于敷设单层细小电缆，例如电信室的光缆等；宽度200mm的桥架则适用于电缆规模较小的场所，例如住宅房屋内或办公区域内等。

高度：电缆桥架的常见高度有50mm、100mm、150mm、200mm等。

请注意，不同高度桥架对应的安全载荷也不相同，高度越高，能承受的载荷越大，能敷设的电缆直径越大数量越多。

厚度：不同材质的电缆桥架常见厚度也有所不同。

例如，钢制电缆桥架的常见厚度有1.0mm、1.2mm、1.5mm、2.0mm、2.2mm、2.5mm 等；而玻璃钢电缆桥架的常见厚度则有 3.0mm、3.5mm、4.0mm、4.5mm、5.0mm等。

此外，桥架规格型号代号通常由桥架材质代号、桥架代号QJ、桥架特征代号、桥架品种代号、桥架的宽度和高度以及桥架的表面防护类型代号等组成。

例如，“GQJ-P-01A-200x100 J”表示的是钢制托盘式直线段电缆桥架，宽度为200mm，高度为100mm，防护类型为普通。

电缆桥架规范标准电缆桥架是一种用于托管电缆、电线以及其他电力、通讯线缆的设备。

它起到了保护电缆的作用，同时也能够使电缆整齐有序地布置，从而方便维护和管理。

为了确保电缆桥架的安全可靠性，各个国家都制定了相应的规范标准。

以下是电缆桥架规范标准的一些要点。

1.设计与安装电缆桥架的设计与安装应符合国家相关标准和规范。

设计时应考虑到电缆的负载和尺寸，确保电缆能够平稳布置并确保安全。

安装过程中应遵循正确的步骤，避免安装错误或不规范造成的安全隐患。

2.材料选择电缆桥架的材料选择应符合国家相关标准。

常见的材料包括钢材、铝合金等，这些材料具有良好的强度和耐腐蚀能力。

选择合适的材料能够提高电缆桥架的使用寿命和可靠性。

3.尺寸要求电缆桥架的尺寸应符合国家相关标准。

尺寸要求不仅包括电缆桥架的长度和宽度，还包括横截面形状、高度和接缝的要求等。

合理的尺寸要求可以使电缆桥架更加适应不同的布线环境，并能够满足不同项目的需求。

4.安全性能电缆桥架应具有良好的安全性能，能够禁止非授权人员接触电缆。

在设计和安装过程中，应考虑电缆桥架的防火、防水和防腐蚀等性能。

同时，电缆桥架的接地和接触电阻等参数也需要符合相关标准，确保电缆桥架的安全可靠性。

5.维护与检测电缆桥架的维护与检测应符合国家相关标准和规范。

定期对电缆桥架进行检查，及时发现和修复可能存在的问题，确保电缆桥架的正常运行。

总之，电缆桥架规范标准旨在确保电缆桥架的安全、可靠和高效使用。

电缆桥架制造商和施工人员应积极遵循这些规范标准，在设计、材料选择、安装、维护和检测等方面加强管理，为用户提供高质量的电缆桥架产品和服务。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

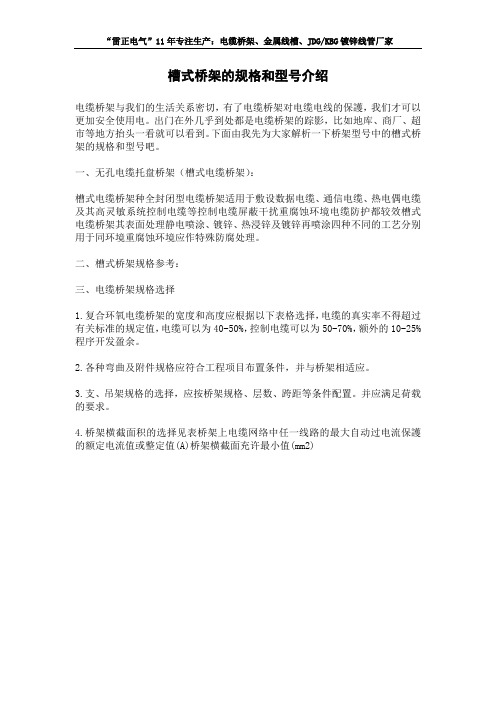

槽式桥架的规格和型号介绍
电缆桥架与我们的生活关系密切，有了电缆桥架对电缆电线的保護，我们才可以更加安全使用电。

出门在外几乎到处都是电缆桥架的踪影，比如地库、商厂、超市等地方抬头一看就可以看到。

下面由我先为大家解析一下桥架型号中的槽式桥架的规格和型号吧。

一、无孔电缆托盘桥架（槽式电缆桥架）：
槽式电缆桥架种全封闭型电缆桥架适用于敷设数据电缆、通信电缆、热电偶电缆及其高灵敏系统控制电缆等控制电缆屏蔽干扰重腐蚀环境电缆防护都较效槽式电缆桥架其表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种不同的工艺分别用于同环境重腐蚀环境应作特殊防腐处理。

二、槽式桥架规格参考：
三、电缆桥架规格选择
1.复合环氧电缆桥架的宽度和高度应根据以下表格选择，电缆的真实率不得超过有关标准的规定值，电缆可以为40-50%，控制电缆可以为50-70%，额外的10-25%程序开发盈余。

2.各种弯曲及附件规格应符合工程项目布置条件，并与桥架相适应。

3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4.桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保護的额定电流值或整定值(A)桥架横截面充许最小值(mm2)。

电缆桥架的选择、安装施工要求及规范电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等构成。

建筑物内桥架可以独立架设,也可以附设在各种建（构）筑物和管廊支架上,应体现结构简单,造型美观、配置快捷和维护和修理便利等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。

电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

下面国内最大的电气产品销售与服务平台——电老虎网给您介绍一下：电缆桥架的选择、安装施工要求、规范以及实例。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采纳（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在简单积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可依据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质一般型桥架。

在简单积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可依据用户要求提高桥架的载荷本领或选用行架。

5、大跨距（3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、规格选择1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取4050%，掌控电缆可取5070%，另外需予留1025%的式程进展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应充足荷载的要求。

4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值（mm2）06012961100258101200452201400645401600968三、支、吊架的配置1、户内支、吊短跨距一般实行1.53m。

一线槽在空气中敷设时，同一线槽内的电线或电缆的总截面不应大于线槽内截面的20%；载流导体不宜多于30根。

线槽在地面内敷设时，同一线槽内的电线或电缆总截面不大于线槽内截面的40%。

二电线穿保护管管径选择应符合下列原则：
1.电线导体截面为1~6mm平方的按电线总截面积不大于电线管内截面积的35%计算。

2.电线导体截面为10~50mm平方的按电线总截面积不大于电线管内截面积的30%计算。

3.电线导体截面为70~150mm平方的按电线总截面积不大于电线管内截面积的25%计算。

照明支线简易计算：
对于单相220v，1kw近似等于4.55安培电流。

（对于三相380v，1kw近似等于2安培电流。

）
举例如下：
计算照明负荷功率为1.0kw。

根据负荷功率计算电流：1.0kw=4.55A 1.0乘以4.55等于4.55A
根据电流选择断路器：DZ47-63\2P (插座回路一定得2极) 10A（该数一定要大于负荷电流）根据断路器整定电流选择导线截面：BV-1.5mm2 40度 3根导线穿塑料管的载流量为13A。

13A大于10A，满足条件，选择1.5mm2的导线正确。

（对于三相380v负荷的计算步骤与上述基本相同，只是要注意导线的根数和断路器的级数与单相的不同）。

桥架定额工程量计算桥架工程是指为了保护和支撑各类管线、电缆、设备等而设置的横跨道路、河流等具有阻挡和支承作用的结构工程。

在桥架工程的计算中，定额工程量的准确计算对于工程施工的顺利进行至关重要。

本文将介绍桥架定额工程量的计算方法，并结合实例详细说明。

一、桥架定额工程量计算的基本原则桥架定额工程量计算需要基于以下原则进行：1. 准确性原则：计算桥架工程量时，必须准确无误地统计相关参数，如桥架的横截面积、长度等。

2. 完整性原则：桥架定额工程量计算应包含所有的工作内容，不得遗漏或重复计算。

3. 统一性原则：计算桥架定额工程量的单位应统一，以方便后续的预算和施工。

二、桥架定额工程量计算的步骤1. 桥架工程的类型确认：首先需要确认所涉及的桥架工程的具体类型。

常见的桥架类型包括悬挂式桥架、立柱支撑桥架、墙延桥架等。

不同类型的桥架工程将涉及不同的计算参数和方法。

2. 桥架断面积计算：针对所选定的桥架工程类型，需要计算桥架的断面积。

桥架的断面积可以通过测量或根据设计图纸进行计算。

一般情况下，可以将桥架断面视为矩形，计算其横截面积即可。

3. 桥架长度计算：根据实际布置和设计要求，计算桥架的长度。

桥架的长度可以是单个区段的长度，也可以是多个区段的总和。

4. 具体工程内容计算：根据桥架工程的具体施工要求，对工程内容进行详细计算。

例如，如果涉及到桥架的支撑柱，需要计算支撑柱的数量和高度。

如果涉及到墙延桥架，需要计算墙延桥架的数量和长度等。

5. 桥架周边设备计算：桥架工程周边可能会涉及到各类设备和附件，如悬挂系统、导线、电缆等。

需要对这些设备进行准确的数量和长度计算。

6. 汇总计算结果：将以上各项工作的计算结果进行汇总，得出最终的桥架定额工程量。

三、实例说明假设我们要计算一座悬挂式桥架的定额工程量。

根据设计图纸，该桥架的断面为矩形，宽度为2米，高度为1米。

根据实际需求，该桥架的长度为50米。

根据桥架设计要求，需要设置支撑柱，柱高为3米，总共需要5根支撑柱。

电缆、电线等截面选择的原则：电缆、电线等截面选择，应考虑的因素很多，如多根在空中并列敷设，直埋地下并列敷设，穿管敷设、架空敷设，环境温度变化等，都对它们的允许载流量有影响，但主要的应遵循经济电流密度，线路电压降，导线机械强度等原则选取导线。

1）经济电流密度原则电缆、电线的额定长期连续负荷允许载流量不应小于用电负荷的最大计算电流，能保证其工作在允许温升范围之内，如果电缆、电线的截面选小了，允许载流量小于负荷电流，温升将超过允许值，加速绝缘老化，使线间绝缘程度降低，威胁用电安全；反之电缆、电线的截面选大了，将加大工程成本，造成材料资金的浪费。

①首先确定计算容量单相负荷主要指照明和单相用电设备，计算容量是把所有额定容量加在一起乘以同时使用系数Ke，一般可取0.6Pj=P总*Ke单相负荷采用三相电源供电时，应将所有单相符合均匀分配到各相，如分配不平衡时，以最大负荷相功率乘以3进行计算。

长期工作设备，如水泵等，其计算容量包所有额定容量加在一起乘以同时使用系数Ke，一般可取0.7Pj=P总*Ke反复时工作制设备，如焊机等，其视在容量Se和负荷持续率Zce。

计算容量时应进行换算，换算至负荷持续率为100%时的有功功率，在乘以利用系数Ke，一般可取0.45，功率因数COSφ；一般取0.45。

（Pj/ Se总*COSφ*Ke）2= Zce②在确定计算电流单相电流计算：I=P/Ue* COSφ式中Ue为额定电压，考虑各方面因素，单相负荷每千瓦估算为4.5A。

三相电流计算：I=P/3Ue* COSφ式中Ue为线电压，考虑各方面因素，三相负荷每千瓦估算为2A。

③确定导线截面按照计算电流敷设方式和使用条件查“500V铜芯绝缘导线长期连续符合允许载流量表”，“500V铝芯绝缘导线长期连续符合允许载流量表”等表确定电缆电线截面。

2）线路电压原则电压计算公式：ΔU=Ue-Ui式中Ue为额定电压，Ui为设备端电压线路电压降原则选择电缆电线截面积公式：S=Pj*L/C*ΔU%式中S导线截面，单位mm2；Pj为计算容量，单位kW； L为线路长度，单位m；C为材料内部系数，铜取77，铝取46.3；ΔU%为电压损耗百分比，一般取5%。

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此，设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

（1）确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时,则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉,如无其它管架借用，则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

（3）确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度，支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外,根据桥架结构选折相应的盖板。

（5）绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2）电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。

(4）在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段:注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点：注明所用转弯接板的型号及规格.升降段：注明标高变化，也可用局部大样图或剖面图表示。

(5）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示.(6）电缆引下点位置及引下方式,一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管,注明引下方式即可。
