电缆桥架的规格和型号参考

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

电缆桥架规格型号大全
一、电缆桥架是什么？
电缆桥架是一种用来保护电缆电线的建筑材料，现在已经被广泛使用，在酒店、商场、地下停车场等地方都可以看到电缆桥架的身影。

二、电缆桥架型号
电缆桥架有梯式、托盘式、槽式三种，每一种适合的安装环境不同，各种电缆桥架材质也不尽相同，请看下面：
●梯式电缆桥架适用于10KV一下的电缆，可供电力、冶金、石化、
纺织、机电等工矿企业和大厦等室内、外电缆架空敷设或电缆沟、隧道内使用。

●托盘式电缆桥架适用于安装在车间内或其他公共场合，外形较美
观，分无空托盘和有孔托盘两种形式。

槽式电缆桥架采用镀锌钢板或冷轧钢板冲压折边成形，配用盖板后可组成全封闭型桥架，可防尘、防火、防烟气污染及机械损伤，对电信计算机及控制用电线电缆有抗干扰功能。

三、电缆桥架规格
桥架的规格选择是跟需要放置多重的电缆挂钩的，下面为大家举例一
下比较常用的规格参考：。

电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。

就连我们平时居住的高层建筑也是要使用到电缆桥架。

那么今天我们就来讲解一下电缆桥架规格和型号吧。

桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。

它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。

它即适用于动力电缆的设备，也适合于控制电缆的敷设。

槽式电缆桥架：是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。

它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。

梯式电缆桥架：是根据国内外有关资料而改进规划的。

它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。

2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。

3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

电缆桥架规格表查询：。

桥架通用规格
桥架的通用规格主要包括以下几个方面：
长度：电缆桥架直通长度一般为2米，称为普通桥架，但也有3米、4米和6米，甚至更长的8米、9米等规格。

大于2米的桥架通常被称为大跨距桥架，其配套支架数量要比普通桥架多。

而电缆桥架弯通、三通、四通的长度一般不固定，具体会根据项目的要求来确定。

宽度：电缆桥架的常见宽度有100mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。

其中，宽度100mm的桥架适用于敷设单层细小电缆，例如电信室的光缆等；宽度200mm的桥架则适用于电缆规模较小的场所，例如住宅房屋内或办公区域内等。

高度：电缆桥架的常见高度有50mm、100mm、150mm、200mm等。

请注意，不同高度桥架对应的安全载荷也不相同，高度越高，能承受的载荷越大，能敷设的电缆直径越大数量越多。

厚度：不同材质的电缆桥架常见厚度也有所不同。

例如，钢制电缆桥架的常见厚度有1.0mm、1.2mm、1.5mm、2.0mm、2.2mm、2.5mm 等；而玻璃钢电缆桥架的常见厚度则有 3.0mm、3.5mm、4.0mm、4.5mm、5.0mm等。

此外，桥架规格型号代号通常由桥架材质代号、桥架代号QJ、桥架特征代号、桥架品种代号、桥架的宽度和高度以及桥架的表面防护类型代号等组成。

例如，“GQJ-P-01A-200x100 J”表示的是钢制托盘式直线段电缆桥架，宽度为200mm，高度为100mm，防护类型为普通。

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

电缆桥架标准规格表电缆桥架类型型号主要分为：槽式、梯式、托盘式1、槽式电缆桥架：槽式桥架形状是全密封型的，如盒子一般形状，整体是密封的2、梯式电缆桥架：外型如梯形状，中间手工电焊固定横杆加固，承受能力比槽式、托盘式好，所以主要用于敷设大跨距电力电缆、因为大口径电力电缆在输电同时发出的热量大，用梯式电缆桥架较为适合，透气性好。

3、托盘式电缆桥架：托盘式桥架形状是半密封型的，虽然它整体跟槽式桥架一样，唯独不同的是托盘式底部是穿孔的，利于散热，所以叫托盘式电缆桥架。

行内人都知道电缆桥架规格尺寸和厚度主要看置放电缆的分量和数量而决定，为此整理出全系列电缆桥架标准规格表格，供与大家参考。

点击跳转查看：镀锌线槽的规格尺寸表材料名称规格(宽*高)厚度备注电缆桥架40*150.5mm0.8mm1.0mm1.2mm1.5mm2.0mm3.0mm用于敷设电力电缆或大口径动力控制电缆电缆桥架40*20电缆桥架40*25电缆桥架40*30电缆桥架40*40电缆桥架50*15电缆桥架50*20电缆桥架50*25电缆桥架50*30电缆桥架50*40电缆桥架电缆桥架60*15 电缆桥架60*20 电缆桥架60*25 电缆桥架60*30 电缆桥架60*40 电缆桥架60*50 电缆桥架60*60 电缆桥架70*30 电缆桥架70*40 电缆桥架70*50 电缆桥架电缆桥架80*20 电缆桥架80*25 电缆桥架80*30 电缆桥架80*40 电缆桥架80*50 电缆桥架80*60 电缆桥架80*70 电缆桥架80*80 电缆桥架100*40 电缆桥架100*50 电缆桥架电缆桥架100*65 电缆桥架100*70 电缆桥架100*75 电缆桥架100*80 电缆桥架100*100 电缆桥架120*40 电缆桥架120*50 电缆桥架120*60 电缆桥架120*65 电缆桥架120*80 电缆桥架电缆桥架120*120 电缆桥架150*50 电缆桥架150*60 电缆桥架150*65 电缆桥架150*70 电缆桥架150*75 电缆桥架150*80 电缆桥架150*100 电缆桥架150*120 电缆桥架150*150 电缆桥架电缆桥架200*60 电缆桥架200*65 电缆桥架200*70 电缆桥架200*75 电缆桥架200*80 电缆桥架200*100 电缆桥架200*120 电缆桥架200*150 电缆桥架200*200 电缆桥架250*80 电缆桥架电缆桥架250*120 电缆桥架250*125 电缆桥架250*150 电缆桥架250*200 电缆桥架300*80 电缆桥架300*100 电缆桥架300*120 电缆桥架300*150 电缆桥架300*200 电缆桥架300*250 电缆桥架电缆桥架350*200 电缆桥架400*100 电缆桥架400*150 电缆桥架400*200 电缆桥架400*250 电缆桥架400*300 电缆桥架450*200 电缆桥架500*100 电缆桥架500*150 电缆桥架500*200 电缆桥架电缆桥架500*300 电缆桥架600*100 电缆桥架600*150 电缆桥架600*200 电缆桥架600*250 电缆桥架600*300 电缆桥架700*100 电缆桥架700*150 电缆桥架700*200 电缆桥架800*100 电缆桥架电缆桥架800*200 电缆桥架800*250 电缆桥架800*300 电缆桥架800*400 电缆桥架900*150 电缆桥架900*200 电缆桥架1000*100 电缆桥架1000*150 电缆桥架1000*200 电缆桥架1000*250 电缆桥架电缆桥架1000*400 电缆桥架1200*100 电缆桥架1200*150 电缆桥架1200*200 电缆桥架1200*300 电缆桥架1200*400 电缆桥架1400*100 电缆桥架1400*150 电缆桥架1500*100。

电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。

设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。

梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。

它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。

一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。

托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备，也适用于控制电缆的敷设。

槽式电缆桥架：槽式桥架是一种全封闭的索桥。

适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。

它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。

阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。

槽式、托盘式汇线桥架具有防尘、防搅扰功能。

电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。

一般，挑选和购买桥架，只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。

因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。

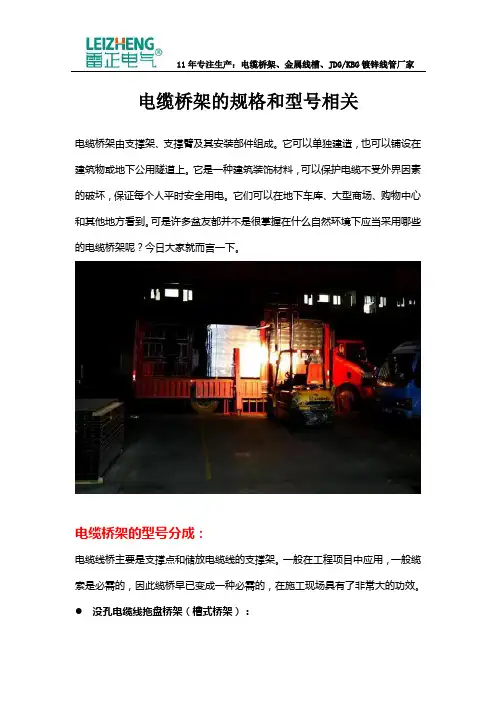

电缆桥架的规格和型号相关
电缆桥架由支撑架、支撑臂及其安装部件组成。

它可以单独建造，也可以铺设在建筑物或地下公用隧道上。

它是一种建筑装饰材料，可以保护电缆不受外界因素的破坏，保证每个人平时安全用电。

它们可以在地下车库、大型商场、购物中心和其他地方看到。

可是许多盆友都并不是很掌握在什么自然环境下应当采用哪些的电缆桥架呢？今日大家就而言一下。

电缆桥架的型号分成：
电缆线桥主要是支撑点和储放电缆线的支撑架。

一般在工程项目中应用，一般缆索是必需的，因此缆桥早已变成一种必需的，在施工现场具有了非常大的功效。

没孔电缆线拖盘桥架（槽式桥架）：
槽式电缆桥架是一种全封的电缆桥架。

适用范围计算机电缆、电力电缆、热电阻电缆线等高灵敏操纵电缆的运用。

它对大浸蚀自然环境电缆线的屏蔽掉振荡和维护有非常好的功效。

●梯式电缆桥架：
梯级电缆桥架通称“梯级桥架”外观像梯子级，中间焊接用横杆结构的加固支撑点重量轻，成本低，受力强，通气性能好，一般直径大的电缆和高，低动力电缆的铺设都应用。

●有孔电缆线拖盘桥架（托盘式电缆桥架）：
托盘式桥架为半密封式，与槽式桥架相似，具有重量轻、载荷大、设计美观、施工简单、安装方便等优点。

适用于电力电缆的安装和变频电缆的安装。

下述为电缆桥架规格表：
规格适用范围：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）
薄厚：0.8毫米、1.0Mm、1.3mm（非标准）1.5毫米、1.8毫米、2.0Mm、2.5毫米（国家标准）。

桥架是一个支撑和放电缆的支架。

电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点。

电缆桥架的型号分为梯级式、托盘式、槽式、大跨距。

桥架规格的选用是指桥架宽度和高度的选择，它取决于桥架内电缆的直径，电缆的敷设层数，电缆填充率，桥架安装场所的空间等因素，同时，还要考虑到实际使用的发展余地。

梯级式电缆桥架CQ1-T型梯级式电缆桥架具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

托盘式电缆桥架托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

重量轻、载荷大、造型美观、结构简单、安装方便。

适用于动力电缆的安装，控制电缆的敷设。

槽式电缆桥架一种全封闭型电缆桥架，最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

具有使用寿命长、安装方便且成本低、切割方便、不需维护等优越性。

电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

以下为电缆桥架规格型号表：（特殊规格可提供尺寸联系厂家生产定制）规格适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm（国标）。

要来选择最为适合自己的类型，这样才能够让所具有的作用得到最大的发挥。

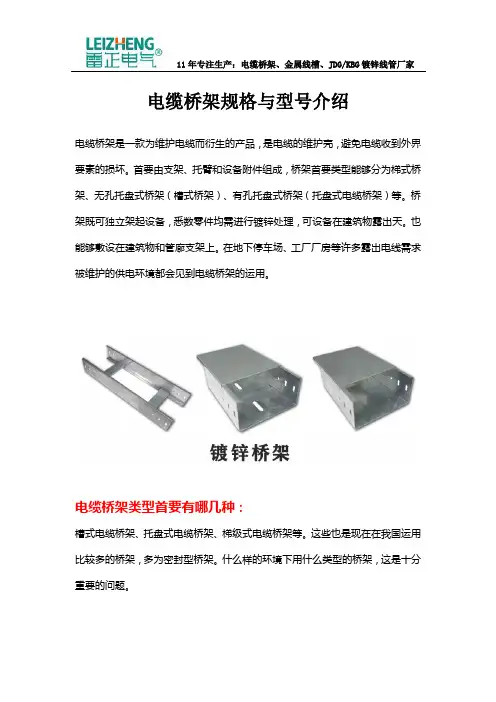

电缆桥架规格与型号介绍电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，避免电缆收到外界要素的损坏。

首要由支架、托臂和设备附件组成，桥架首要类型能够分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架起设备，悉数零件均需进行镀锌处理，可设备在建筑物露出天。

也能够敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多露出电线需求被维护的供电环境都会见到电缆桥架的运用。

电缆桥架类型首要有哪几种：槽式电缆桥架、托盘式电缆桥架、梯级式电缆桥架等。

这些也是现在在我国运用比较多的桥架，多为密封型桥架。

什么样的环境下用什么类型的桥架，这是十分重要的问题。

槽式电缆桥架：是一种全密封型电缆桥架，它最适用于敷规划算机电缆、通讯电缆、热电偶电缆及其它高活络体系的操控电缆的屏蔽搅扰和重腐蚀环境中电缆的防护都有较好的效果。

托盘式电缆桥架：它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益，它既合适用于动力电缆的设备，也适用于操控电缆的敷设。

梯级式电缆桥架：适用于一般直轻大电缆的敷设，特别适用于高、低动力电缆的敷设。

电缆桥架规格展示：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。

一般，挑选和购买桥架，只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。

因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。

整体的原则是，电缆总截面积与托盘内横断面积的比值，电力电缆不该大于40%；操控电缆不该大于50%。

电缆桥架的规格及型号参考电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架型号介绍槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。

这些也是目前在中国应用比较多的桥架，多为封闭型桥架。

什么样的环境下用什么类型的桥架，这是非常重要的问题。

槽式电缆桥架：是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

托盘式电缆桥架：它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。

梯级式电缆桥架：适用于一般直轻大电缆的敷设，特别适用于高、低动力电缆的敷设。

……这些桥架各有千秋，只是在节能及优化线缆性能方面，不及开放式结构的桥架。

二、电缆桥架规格查询三、如何选择合适的电缆桥架型号使用环境不同，需要选择的桥架规格、型号都不同，这也就涉及到电线桥架的选购问题。

通常，选择和购买桥架，只需要注意以下4个要点。

1、选择合适的结构类型桥架的类型主要和结构有关，不同结构的桥架应用在不同的环境中。

因此，首先要根据具体的施工环境和所期待的桥架的功能来选择最合适的桥架。

2、根据材质选择桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同材料做成的桥架在性能上各有千秋。

比如玻璃钢桥架重量轻；铝合金桥架重量也轻，但价格较贵。

3、根据防火等级选择桥架如果是对防火有较高要求的环境，不适合使用铝合金桥架，而应该选择阻燃型桥架，这样可以保证桥架的寿命更长。

电缆桥架规格大全及表示方法在电气工程领域，电缆桥架是一种用于支撑和保护电缆的重要设备。

它能够有效地组织和管理电缆线路，确保电力传输的安全与稳定。

了解电缆桥架的规格及其表示方法对于正确选择和使用桥架至关重要。

电缆桥架的规格主要包括桥架的宽度、高度、长度以及材质等方面。

首先，桥架的宽度通常在 100mm 至 1200mm 之间，常见的有100mm、200mm、300mm、400mm、500mm、600mm 等。

宽度的选择主要取决于需要容纳的电缆数量和直径。

一般来说，电缆数量越多、直径越大，所需的桥架宽度就越宽。

其次，桥架的高度也是一个重要的规格参数，常见的高度范围在50mm 至 300mm 之间，如 50mm、100mm、150mm、200mm 等。

高度的选择需要考虑电缆的敷设层数以及现场的安装空间。

如果需要敷设多层电缆，或者安装空间有限，就需要选择较高的桥架。

桥架的长度通常有 2m、3m、6m 等标准长度。

在一些特殊情况下，也可以根据实际需求定制非标准长度的桥架。

而在材质方面，电缆桥架主要有钢制、铝合金、玻璃钢等。

钢制桥架具有较高的强度和承载能力，适用于大多数场合；铝合金桥架重量轻、耐腐蚀，常用于对重量有要求或腐蚀性环境；玻璃钢桥架具有良好的耐腐蚀性和绝缘性能，适用于化工等特殊环境。

接下来，我们来了解一下电缆桥架规格的表示方法。

一般来说，电缆桥架的规格表示采用“宽度×高度×长度”的形式。

例如，“300×100×2000”就表示宽度为 300mm、高度为 100mm、长度为2000mm 的电缆桥架。

此外，还有一些其他的表示方式，如通过型号来表示。

不同的厂家可能会有自己独特的型号命名规则，但通常都会包含桥架的主要规格参数和一些特殊性能的标识。

在实际应用中，选择合适的电缆桥架规格需要综合考虑多方面的因素。

首先要根据电缆的数量、直径和敷设方式来估算所需的桥架空间。

同时，还要考虑现场的安装条件，如建筑物的结构、层高、跨度等。

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200 150×200100×600 150×600100×800 150×800100×500 150×500100×300 150×300100×400 150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

电缆桥架规格型号大全（）电缆桥架规格型号大全（2022版）电缆桥架规格型号推荐可参考可参考中国工程建设协会标准《T/CECS 31-2017钢制电缆桥架工程技术规程》表3.5.5-13.4型号和规格3.4.1电缆桥架型号应包括下列内容:1名称:可用大写汉语拼音第一个字母表示;2结构形式:无孔托盘(P1)、有孔托盘(P2)、梯架(T);3规格:托盘.梯架的直线段和弯通依次标明宽度高度;附件和支吊架标明一个或几个主要技术特性的尺寸;4防腐层类别:分彩钢复合涂层(CQ)、耐腐VCI 双金属复合涂层( Vs)、热浸镀锌(R)、电镀锌(D)、粉末喷涂(P)、其他(T)，同一防腐层类别如根据不同的环境条件需要细分时,应注明细分代号;5材质:不锈钢(S)。

3.4.2托盘,梯架常用规格系列尺寸宜符合表3.4.2-1的规定,宽度600mm及以上规格不适用于平板型托盘。

网格式金属电缆托盘直线段的常用规格宜符合表3.4.2-2规定。

3.4.3托盘﹑梯架的直线段单件标准长度宜为2000mm;网格式金属电缆托盘直线段长度宜为3000mm。

3.4.4弯管的内角不应是直角。

工程中常用弯管宽度及其弯曲半径的匹配尺寸应符合表3.4.4的规定。

3.4.5 有孔托盘底部通风孔面积应在托盘底部总面积的30%~40%范围内。

3.4.6 梯架直线段横档或模压增强底托盘直线段底部加强筋应均匀布置,梯架横档的中心间距不应大于300mm,载荷等级B级及以上的模压增强底托盘底部加强筋中心间距不应大于250mrn ;弯通的横档或加强筋间中心距取其1/2长度处。

3.4.7梯架横档宽度不应小于20mm，横档高度不应小于20mm3.4.8支、吊架或立柱上尚定托臂的开孔位置或焊接位置-应满足托盘﹑梯架多层设置时层间中心距为200mm. 250mm , 300mm、350mm的要求。

3.4.9各种附件和支、吊架在满足相应载荷的条件下.其规格尺寸应配合托盘,梯架确定。

电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。

电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。

这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为成效大体雷同，实在不然。

桥架〔ＣＴ〕与线槽〔ＭＲ，也有注标ＳＲ〕存在很大的差异，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大〔200×100到600×200), ://qiaojia-zj.1912china /，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差异较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。

桥梁是一个连续的刚性结构系统，由托盘、梯子的直段、弯头、附件、支架和吊架组成，用于支撑电缆。

桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分，或由整块钢板冲压弯曲后制成的部分。

无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。

梯架:是由边和若干横档组成的梯形部分。

组装式托盘:是用螺栓或塞子连接成托盘的零件，带有适合在施工现场任意组合的穿孔零件。

电缆桥架类型首要分为：槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架，外形像一个盒子，用于敷设电缆。

梯式电缆桥架:外形酷似梯子，中心焊接横杆加固支撑，重量轻，成本低，承载能力极强，透气性好。

托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架，与槽式电缆桥架的姿态非常相似。

底部打孔，便于散热。

常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度，层数，支撑点的类型和间距，以及电缆在桥的每一层上的分布。

2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。

3.根据最大缆索总均布载荷值校核桥梁强度。

检查公式如下:q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。

q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。

4，按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。

5，挠度：挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
